Wentylator Promieniowy HP

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Typowe zastosowania to:
∙ transport pneumatyczny,
∙ nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych),
∙ systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne).

KONSTRUKCJA
∙ wysokociśnieniowy wentylator promieniowy o napędzie pośrednim (pasowym),
∙ wirnik nitowany z blachy aluminiowej z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1,
∙ obudowa odlewana ze stopu aluminium,
∙ osłona wlotu ocynkowana,
∙ kompletny napęd pasowy (wałek, łożyska, koła pasowe, paski klinowe, itp.),
∙ osłona przekładni pasowej,
∙ sanki pod silnik,
∙ rama spawana z blachy stalowej, malowana na kolor czarny RAL9005,
∙ wentylator malowany na kolor szary RAL 7042,
∙ maksymalna temperatura tłoczonego medium 120*C,
∙ temperatura otoczenia silnika od -20*C do +40*C,
∙ standardowa figura LG270.

SILNIK ELEKTRYCZNY
∙ asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
∙ asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW),
∙ klasa sprawności IE3,
∙ stopień ochrony IP55,
∙ klasa izolacji F,
∙ do regulacji częstotliwościowej.

WYKONANIA SPECJALNE
∙ inna figura LG/RD,
∙ malowanie na kolor inny niż standardowy,
∙ wirnik z blachy stalowej nierdzewnej 1.4301,
∙ wirnik z blachy stalowej kwasoodpornej 1.4404,
∙ silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
∙ silnik o innym stopniu ochrony IP,
∙ silnik wyposażony w czujniki lub dodatkowe chłodzenie,
∙ uszczelnienie między obudową a silnikiem (simmering),
∙ temperatura otoczenia silnika poniżej -20*C oraz powyżej +40*C,
∙ wersja przeciwwybuchowa.

Wymiary

Specyfikacja techniczna

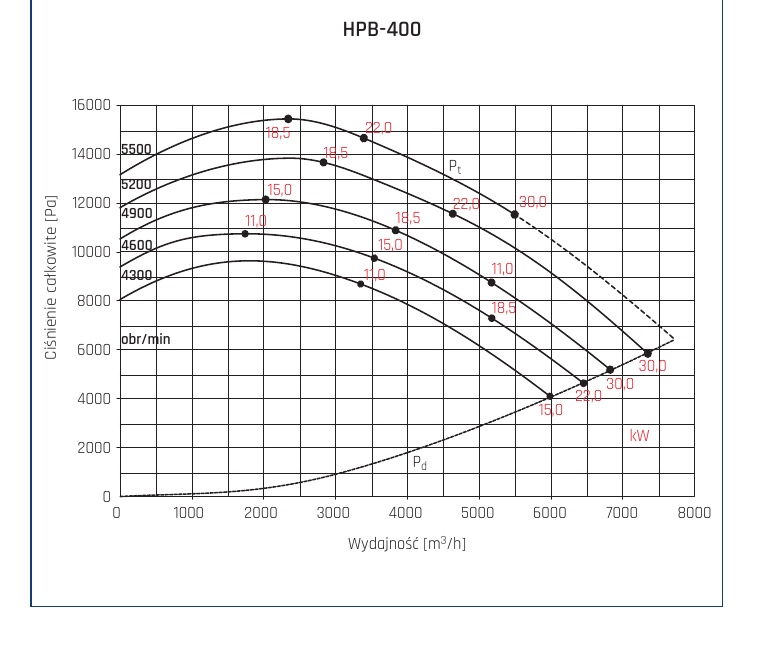

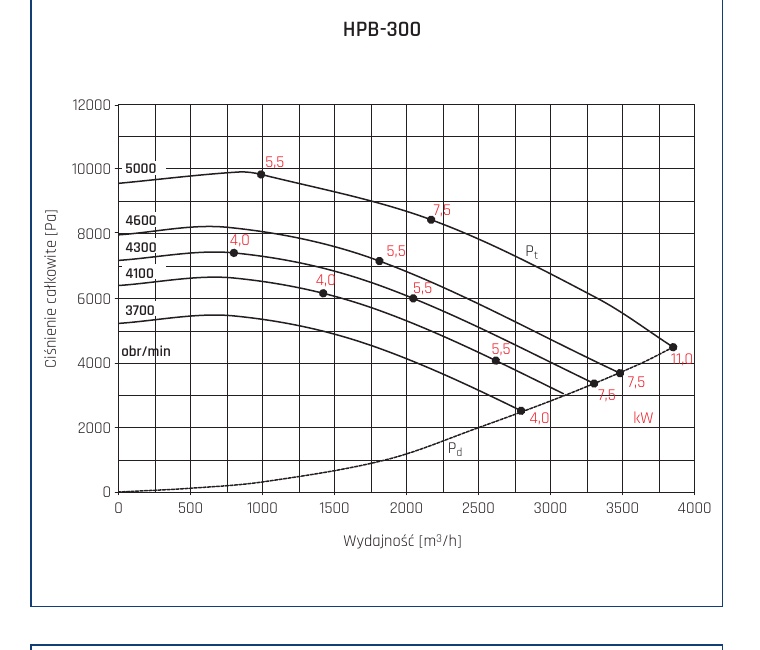

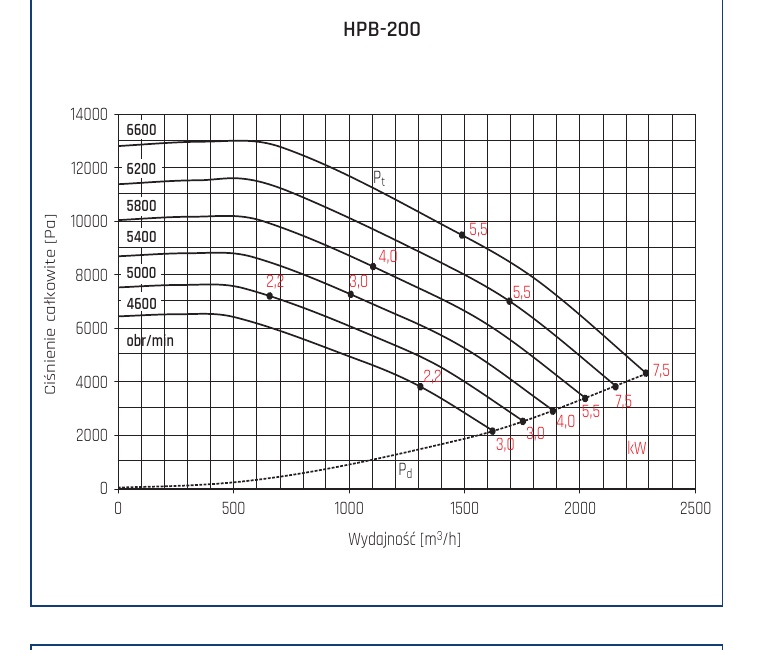

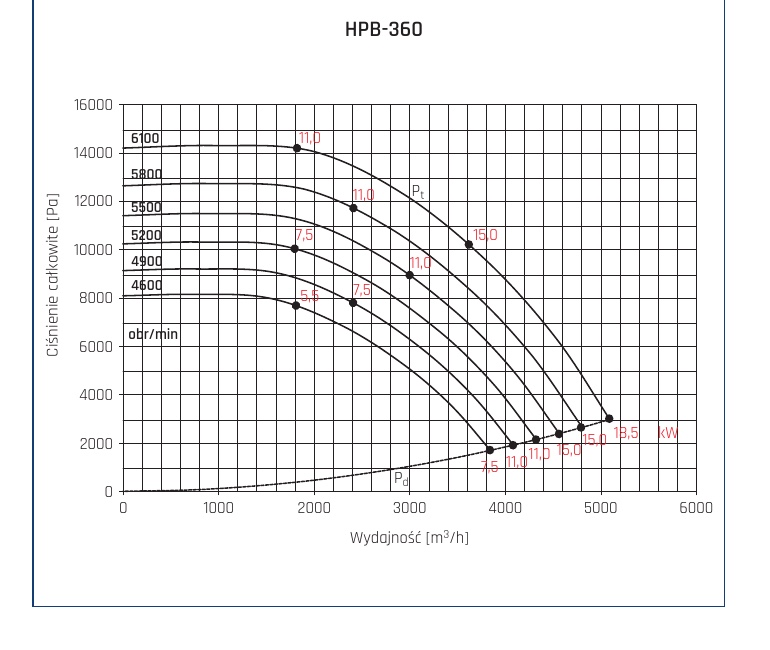

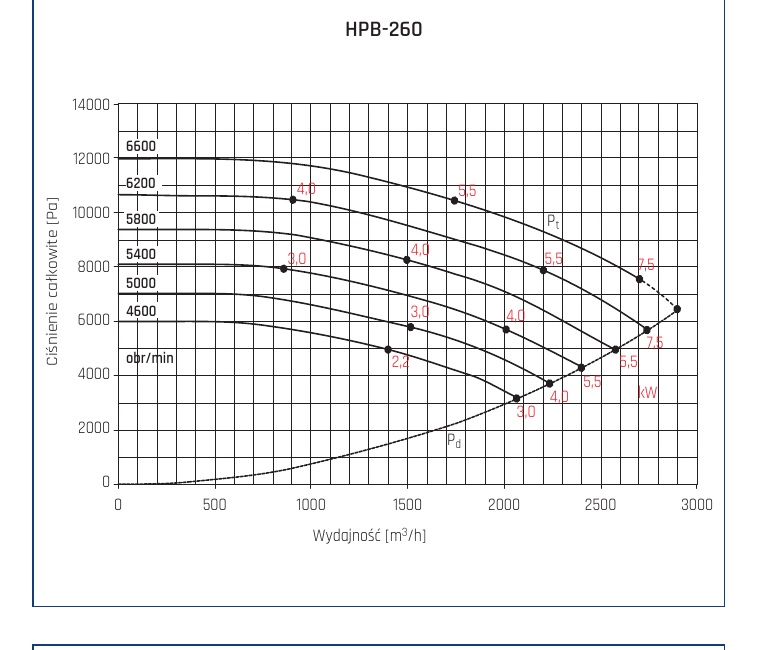

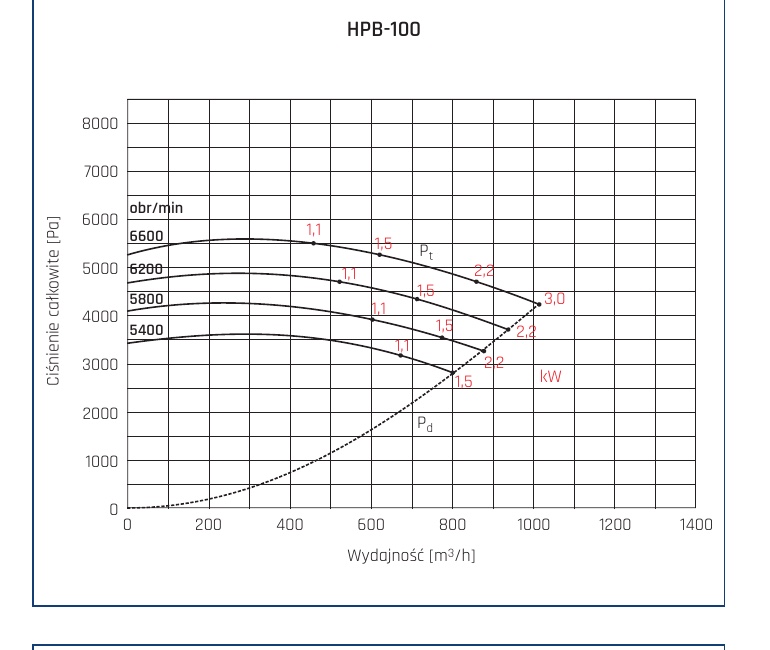

Nazwa	Obroty max [obr/min]	Moc max [W]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
HP 100	6600	3000	1000	5600	6	-20	60
HP 200	6400	5500	1900	10700	18.5	-20	60
HP 260	6400	7500	2600	10500	20	-20	60
HP 300	5000	11000	3600	9900	25	-20	60
HP 360	6100	15000	5000	15000	30	-20	60
HP 400	5500	30000	7150	15980	35	-20	60

Opis szczegółowy

Wentylatory promieniowe odgrywają istotną rolę w wielu gałęziach przemysłu, zapewniając efektywny transport powietrza i gazów w różnych procesach technologicznych. Ich konstrukcja oraz sposób działania sprawiają, że znajdują zastosowanie wszędzie tam, gdzie wymagane jest wysokie ciśnienie i efektywna cyrkulacja medium. W odróżnieniu od wentylatorów osiowych, które przemieszczają powietrze wzdłuż osi obrotu wirnika, wentylatory promieniowe kierują przepływ powietrza prostopadle do osi obrotu, co umożliwia uzyskanie większej wydajności i siły sprężania.
Dzięki swojej konstrukcji wentylatory te są przeznaczone do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Są one powszechnie stosowane w przemyśle, gdzie wymagana jest precyzyjna kontrola przepływu powietrza, a także w układach technologicznych, wymagających stałego nadmuchu lub odprowadzania gazów.

Zastosowanie Wentylatora Promieniowego HP

Wentylatory promieniowe znajdują zastosowanie w wielu branżach przemysłowych i technologicznych, pełniąc kluczowe funkcje w różnorodnych procesach.

Transport Pneumatyczny

Wentylatory promieniowe są wykorzystywane w systemach transportu pneumatycznego, gdzie ich zadaniem jest przesyłanie gazów lub drobnych materiałów sypkich w obrębie linii technologicznych. Wysokie ciśnienie generowane przez wirnik umożliwia efektywne przemieszczanie medium w zamkniętych układach.

Nadmuch w Układach Suszenia

W przemyśle graficznym oraz przy obróbce tworzyw sztucznych wentylatory promieniowe zapewniają stały nadmuch powietrza w układach suszenia. Umożliwia to efektywne usuwanie wilgoci i przyspiesza procesy technologiczne, co ma istotne znaczenie dla jakości końcowego produktu.

Systemy Nadmuchu w Układach Spalania i Obróbki Termicznej

Wentylatory promieniowe odgrywają ważną rolę w systemach spalania oraz obróbki termicznej, gdzie odpowiadają za dostarczanie powietrza niezbędnego do podtrzymania reakcji spalania. Stosuje się je m.in. w piecach topialnych, gdzie ich działanie wpływa na efektywność procesu oraz utrzymanie odpowiednich parametrów temperatury.

Układy Chłodzenia w Procesach Przemysłowych

W niektórych zastosowaniach wentylatory promieniowe wspierają układy chłodzenia, dostarczając powietrze do urządzeń wymagających stabilnej temperatury pracy. Znajdują zastosowanie np. w hutnictwie, przemyśle chemicznym oraz przy produkcji elektroniki.

Wnioski Końcowe

Podsumowując, wentylatory promieniowe to niezastąpione urządzenia w wielu sektorach przemysłu, które umożliwiają efektywne zarządzanie przepływem powietrza i gazów.
Dzięki swojej konstrukcji i wydajności są one podstawowym elementem w systemach wentylacyjnych, nadmuchowych oraz transportowych, przyczyniając się do poprawy efektywności oraz bezpieczeństwa procesów technologicznych.
