Wentylator przeciwwybuchowy EGM


Wentylatory EGM odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi, spełniają wymogi grupy II kategorii 2G/3G – strefa 1 i/lub 2 oraz kategorii 2D/3D – strefa 21 i/lub 22.

Oznaczenia ATEX:
II 2 G Ex c e IIB T3 lub II 2 D Ex tD A21 IP 6X T 125 °C
II 2 G Ex c e IIB T4 lub Ex c d IIB T3, T4 lub Ex c d e IIB T3, T4 na życzenie

Zamów telefonicznie i negocjuj cenę
+48 24 366 43 10

Konstrukcja
  • średniociśnieniowy wentylator promieniowy, przeciwwybuchowy o napędzie bezpośrednim,
  • wirnik spawany z blachy stalowej z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1, zabezpieczony farbą podkładową,
  • obudowa spawana z blachy stalowej,
  • otwór inspekcyjny,
  • drenaż w najniższym punkcie obudowy,
  • wlot mosiężny,
  • statyw w modelach od 80 do 200,
  • podstawa pod silnik w modelach od 300 do 700,
  • simmering w modelach od 300,
  • wentylator malowany na kolor czarny RAL 9005 (kategoria korozyjności C3),
  • maksymalna temperatura tłoczonego medium 600C,
  • temperatura otoczenia silnika od -200C do +400C,
  • figura LG270.
Silnik elektryczny
  • przeciwwybuchowy, asynchroniczny, trójfazowy, 230/400V, 50Hz lub 400V, 50Hz lub 400/690V, 50Hz (w zależności od modelu),
  • stopień ochrony IP56 (w wentylatorach kategorii 2G wielkości 100, 130),
  • stopień ochrony IP65 (w wentylatorach kategorii 2G wielkości 80, 200, 300 oraz w wentylatorach kategorii 2D),
  • klasa izolacji F,
  • zabezpieczenie termiczne PTC (w wentylatorach kategorii 2G).
Wykonanie specjalne
  • dowolna figura LG/RD,
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik przystosowany do regulacji częstotliwościowej,
  • silnik wyposażony w czujniki.

Masz problem z wyborem odpowiedniego produktu?

ZADZWOŃ DO NAS! POMOŻEMY!

+48 24 366 43 10

Poniedziałek – piątek, w godz. 8:00 – 16:00

Dane techniczne

Nazwa Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
EGM 80 II 2 G Ex c e IIB T3 400 2720 550 1.4 1030 1230 21 -20 60
EGM 100 II 2 G Ex c e IIB T3 400 2760 750 1.3 1000 1650 25 -20 60
EGM 130 II 2 G Ex c e IIB T3 400 2730 1100 2.4 1560 1890 27 -20 60
EGM 200 II 2 G Ex c e IIB T3 400 2850 1500 3.5 2200 1960 39 -20 60
EGM 300 II 2 G Ex c e IIB T3 400 2905 2400 4.8 1650 2480 58 -20 60
EGM 500 II 2 G Ex c e IIB T3 400 2915 5500 10.4 5850 2230 81 -20 60
EGM 700 II 2 G Ex c e IIB T3 400 2920 7000 12.7 5500 3170 118 -20 60
EGM 80 II 2 D Ex tD A21 IP 6X T 125oC 400 2800 550 1.36 1030 1230 21 -20 60
EGM 100 II 2 D Ex tD A21 IP 6X T 125oC 400 2855 750 1.75 1000 1650 25 -20 60
EGM 130 II 2 D Ex tD A21 IP 6X T 125oC 400 2845 1100 2.45 1560 1890 27 -20 60
EGM 200 II 2 D Ex tD A21 IP 6X T 125oC 400 2860 1500 3.3 2200 1960 39 -20 60
EGM 300 II 2 D Ex tD A21 IP 6X T 125oC 400 2890 3000 6.3 2500 2480 58 -20 60
EGM 500 II 2 D Ex tD A21 IP 6X T 125oC 400 2925 5500 10.5 5850 2230 81 -20 60
EGM 700 II 2 D Ex tD A21 IP 6X T 125oC 400 2930 7500 14.1 6650 3170 118 -20 60

* pomiar wykonany w odległości 1,5m od wylotu, dla Q=2/3*Qmax.

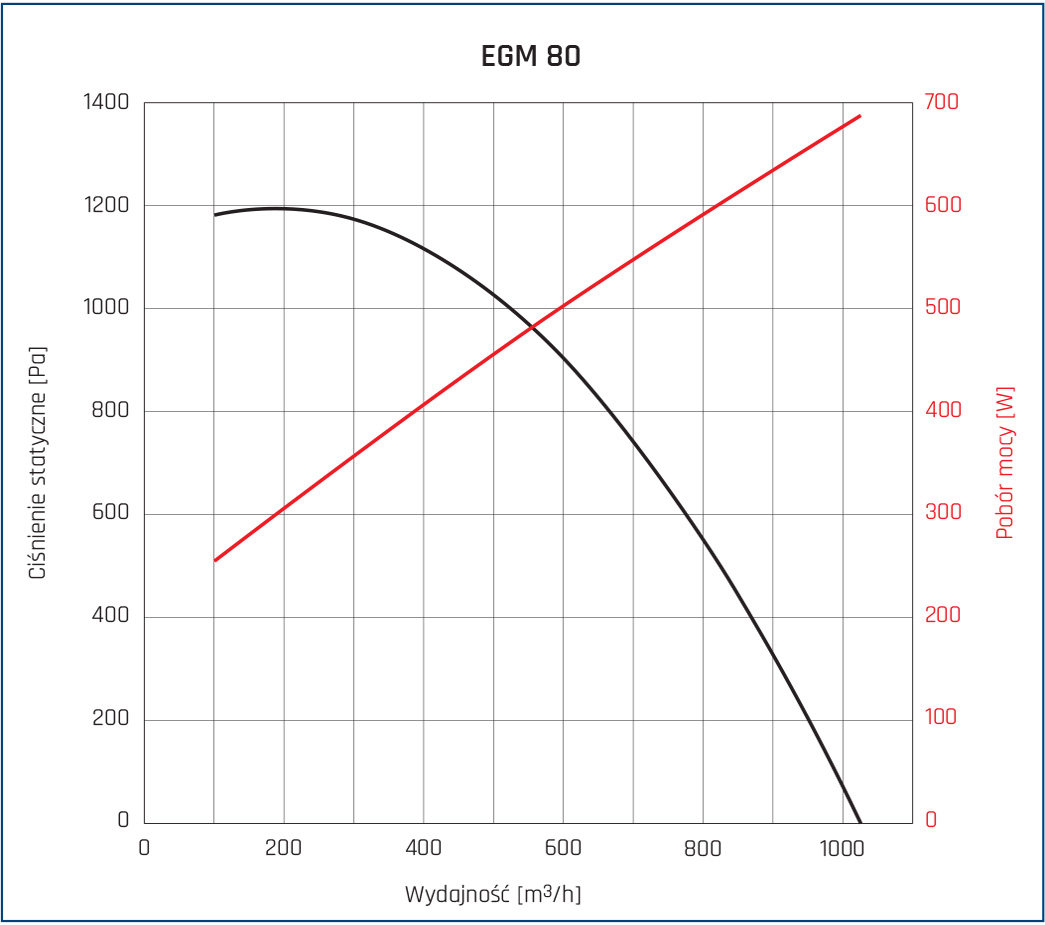

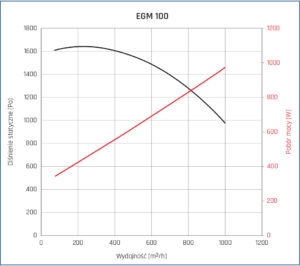

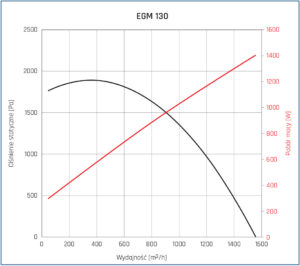

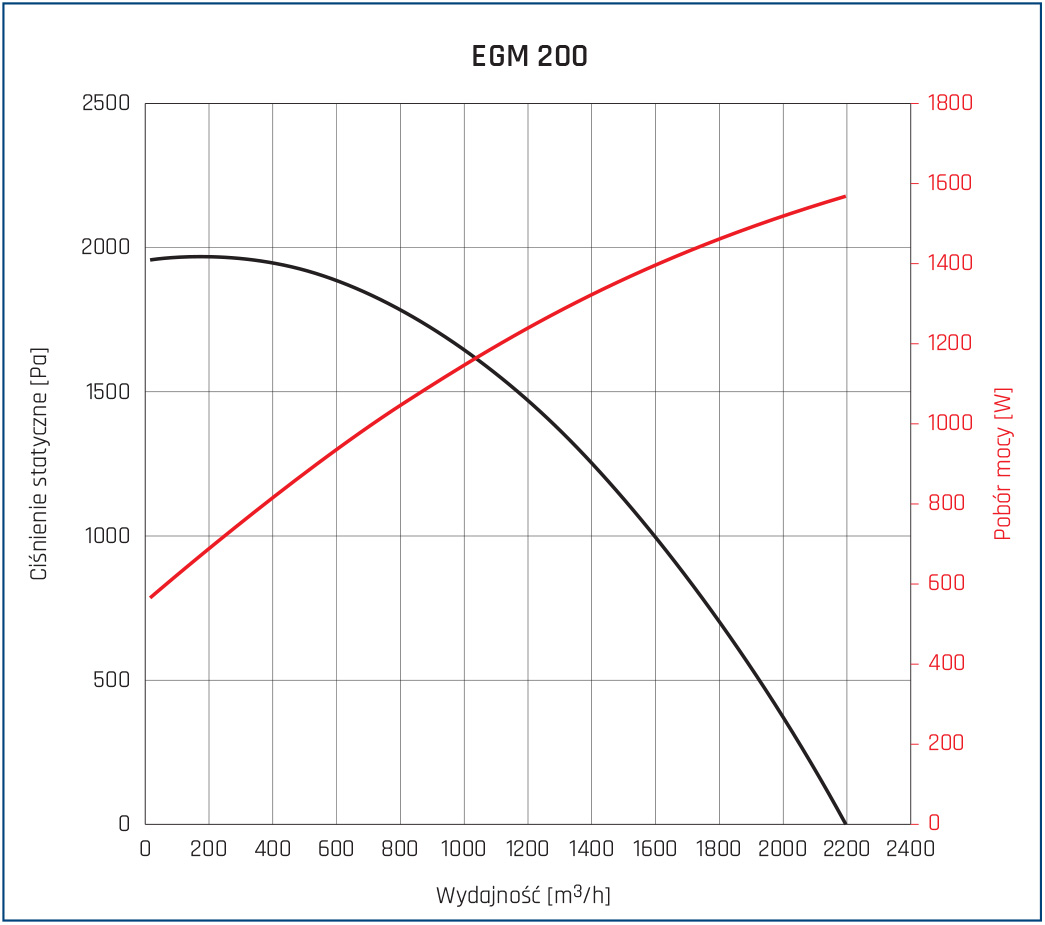

Charakterystyki pracy

Wymiary

Typ
A B C* ØD1 ØD2 ØD3 E F G H I J
EGM 80
372 434 359 125 150 180 173 250 86 119 111 150
EGM 100
422 475 400 125 150 180 202 275 99 122 111 150
EGM 130
422 475 420 125 150 180 202 275 99 122 111 150



Typ
K L M N1 N2 N3 N4 P1 P2 P3 R T
EGM 80
130 170 48 20 78 315 335 146 193 216 102 93
EGM 100
130 170 48 20 73 310 350 221 264 293 98 100
EGM 130
130 170 48 20 73 310 350 221 264 293 98 100

* wymiar zależy od typu silnika

Typ
A B C* ØD1 ØD2 ØD3 E F G H I
EGM 200
498 585 450 160 185 210 226 344 116 143 138



Typ
J K L M N1 N2 N3 P2 P3 R T
EGM 200
150 160 179 48 105 235 260 306 337 110 106

* wymiar zależy od typu silnika

Typ
A B C* ØD1 ØD2 ØD3 E F G H I J K
EGM 300
497 618 524 200 225 250 225 377 140 143 168 150 190



Typ
L M N1 N2 N3 N4 N5 P1 P2 P3 R T
EGM 300
179 48 15 144 250 465 480 286 336 366 143 122

* wymiar zależy od typu silnika

Typ
A B C* ØD1 ØD2 ØD3 E F G H I J K
EGM 500
500 617 713 320 355 385 222 372 240 195 269 205 296
EGM 700
696 863 752 320 355 390 303 541 240 284 274 315 300



Typ
L M N1 N2 N3 N4 N5 P1 P2 P3 R T
EGM 500
254 54 40 135 280 520 560 367 400 433 160 177
EGM 700
340 62 50 122 300 550 600 463 516 548 211 185

* wymiar zależy od typu silnika
