Wentylator przeciwwybuchowy EMT


Wentylatory EMT odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi, spełniają wymogi grupy II kategorii 2G/3G – strefa 1 i/lub 2 oraz kategorii 2D/3D – strefa 21 i/lub 22.

Oznaczenia ATEX:
II 2 G Ex c e IIC T3 lub II 2 D Ex c tD A21 IP6X T100°C do T140°C
II 2 G Ex c d e IIC T4 lub Ex c d IIC T4 na życzenie

Zamów telefonicznie i negocjuj cenę
+48 24 366 43 10

Konstrukcja
  • średniociśnieniowy wentylator promieniowy, przeciwwybuchowy o napędzie bezpośrednim,
  • wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1, zabezpieczony farbą podkładową,
  • obudowa odlewana ze stopu aluminium,
  • siatka ochronna ocynkowana na wlocie i wylocie,
  • simmering,
  • wentylator malowany na kolor czarny RAL 9005,
  • maksymalna temperatura tłoczonego medium 600C,
  • temperatura otoczenia silnika od -200C do +400C,
  • figura LG270.
Silnik elektryczny
  • przeciwwybuchowy, asynchroniczny, trójfazowy, 230/400V, 50Hz, 400V, 50Hz lub 400/690V, 50Hz (w zależności od mocy silnika),
  • stopień ochrony IP55 (w wentylatorach kategorii 2G wielkości 160 i 290),
  • stopień ochrony IP56 (w wentylatorach kategorii 2G wielkości 03, 25, 50 i 90),
  • stopień ochrony IP65 lub 66 (w wentylatorach kategorii 2D),
  • klasa izolacji F,
  • zabezpieczenie termiczne PTC.
Wykonanie specjalne
  • dowolna figura LG/RD (wielkości 160 i 290),
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik przystosowany do regulacji częstotliwościowej.

Masz problem z wyborem odpowiedniego produktu?

ZADZWOŃ DO NAS! POMOŻEMY!

+48 24 366 43 10

Poniedziałek – piątek, w godz. 8:00 – 16:00

Dane techniczne

Nazwa Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
EMT-03 II 2 G Ex c e IIC T3 400 2710 180 0.5 390 1090 9.5 -20 60
EMT-25 II 2 G Ex c e IIC T3 400 2770 250 0.7 420 1150 10.5 -20 60
EMT-50 II 2 G Ex c e IIC T3 400 2720 550 1.4 700 2010 16.5 -20 60
EMT-90 II 2 G Ex c e IIC T3 400 2780 1100 2.4 1000 2190 22 -20 60
EMT-160 II 2 G Ex c e IIC T3 400 2860 2200 4.7 2250 2190 40 -20 60
EMT-290 II 2 G Ex c e IIC T3 400 2875 4000 7.5 3620 3230 55 -20 60
EMT-03 II 2 D Ex c tD A21 IP6X T100 – T140 400 2820 180 0.6 390 1090 9.5 -20 60
EMT-25 II 2 D Ex c tD A21 IP6X T100 – T140 400 2770 250 0.7 420 1150 10.5 -20 60
EMT-50 II 2 D Ex c tD A21 IP6X T100 – T140 400 2720 550 1.4 700 2010 16.5 -20 60
EMT-90 II 2 D Ex c tD A21 IP6X T100 – T140 400 2730 1100 2.4 1000 2190 22 -20 60
EMT-160 II 2 D Ex c tD A21 IP6X T100 – T140 400 2880 2200 4.7 2250 2190 40 -20 60
EMT-290 II 2 D Ex c tD A21 IP6X T100 – T140 400 2905 4000 8.1 3620 3230 55 -20 60

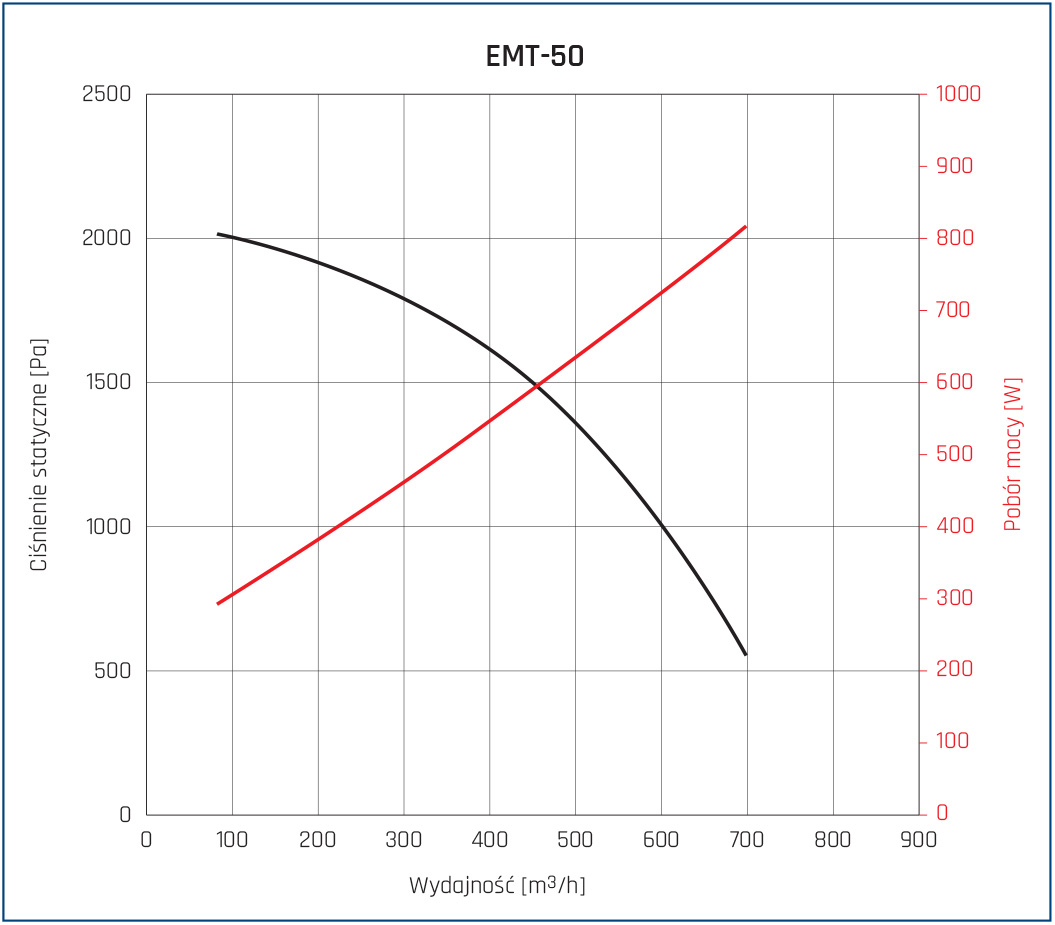

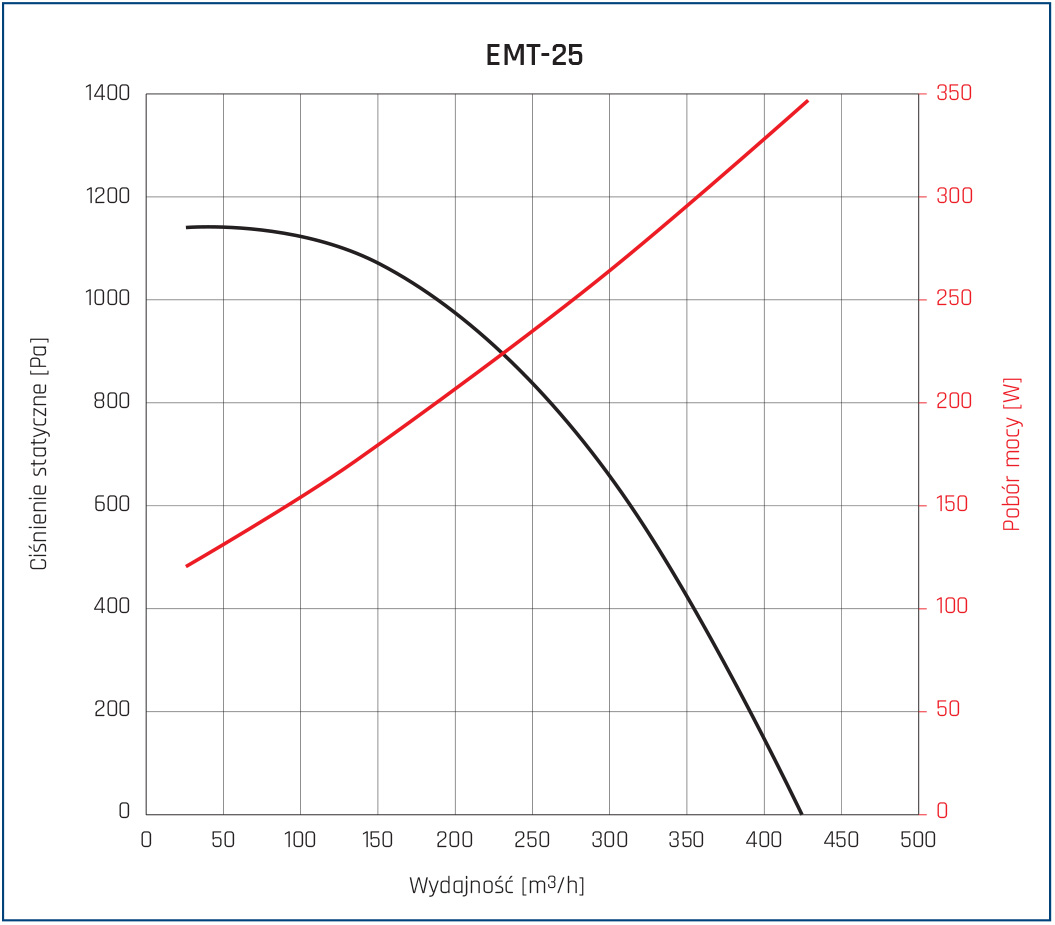

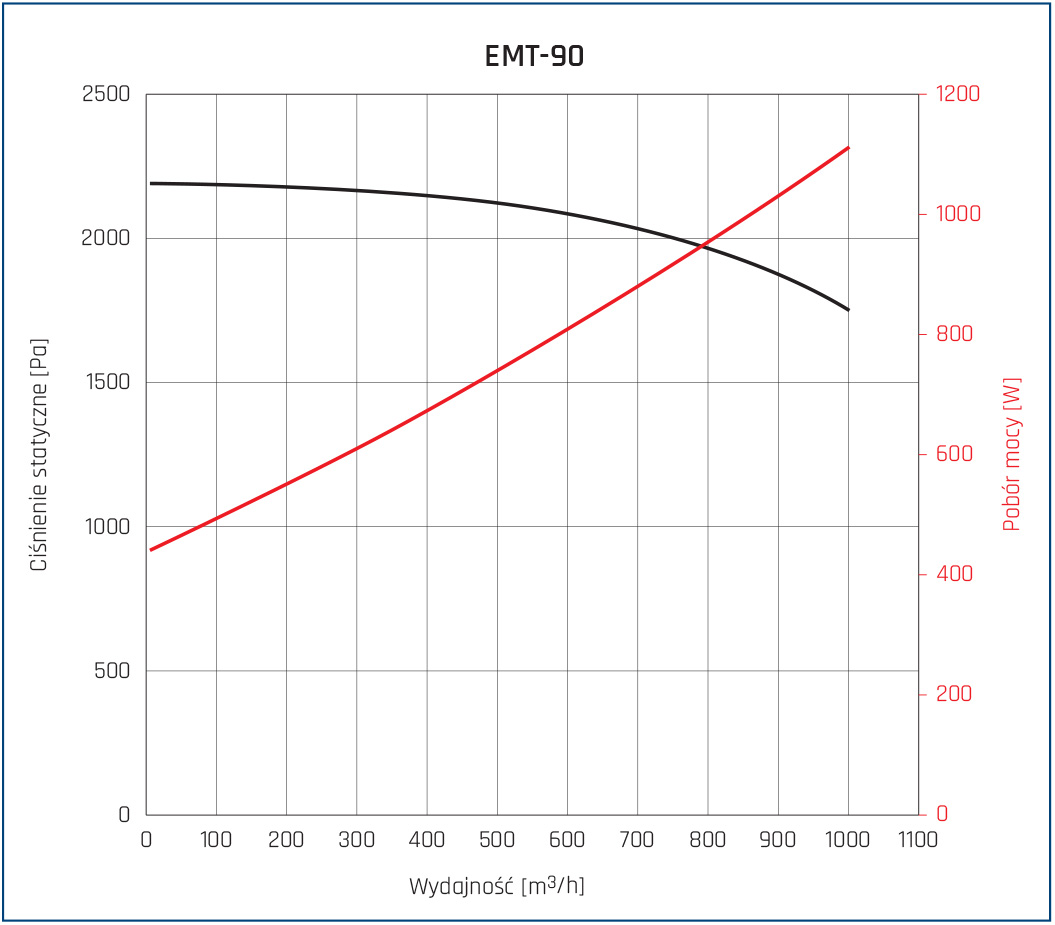

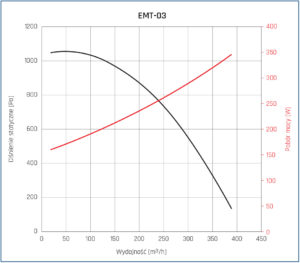

Charakterystyki pracy

Wymiary

Typ
A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3
EMT-03
328 333 245 112 139 165 65 95 115
EMT-25
328 333 256 112 139 165 65 95 115
EMT-50
433 464 298 107 139 165 80 112 130
EMT-90
453 486 341 148 182 200 100 135 160



Typ
E F N1 N2 N3 N4 P1 P2 R T
EMT-03
161 174 30 107 158 180 94 120 59 63
EMT-25
161 174 30 107 158 180 94 120 59 63
EMT-50
200 246 45 155 215 230 153 190 68 77
EMT-90
210 261 45 155 225 240 153 190 82 86

* wymiar zależy od typu silnika

Typ
A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3
EMT-160
507 595 453 170 220 250 125 168 200
EMT-290
617 708 523 180 217 245 170 230 260



Typ
E F N1 N2 N3 N4 P1 P2 R T
EMT-160
221 342 16 166 250 291 193 210 141 108
EMT-290
280 410 16 166 250 294 193 215 170 133

* wymiar zależy od typu silnika
