Wentylator promieniowy GMT-HT


Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza o temperaturze maksymalnej do 2500C.

Zamów telefonicznie i negocjuj cenę
+48 24 366 43 10

Konstrukcja
  • średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
  • wirnik spawany z blachy stalowej z łopatami prostymi, malowany farbą podkładową na kolor RAL 7035, wyważany dynamicznie wg ISO 1940-1,
  • obudowa spawana z blachy stalowej cynkowanej ogniowo,
  • tarcza dyspersyjna rozpraszająca ciepło między obudową a silnikiem,
  • maksymalna temperatura tłoczonego medium 2500C,
  • temperatura otoczenia silnika od -200C do +400C,
  • figura RD90 w modelach 100 i 130,
  • figura RD270 w modelach 200 i 300.
Silnik elektryczny
  • asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
  • klasa sprawności IE3,
  • stopień ochrony IP55,
  • klasa izolacji F,
  • do regulacji częstotliwościowej (silniki trójfazowe).
Wykonanie specjalne
  • dowolna figura LG/RD,
  • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301,
  • wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404,
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
  • silnik o innym stopniu ochrony IP,
  • silnik wyposażony w czujniki lub dodatkowe chłodzenie,
  • temperatura otoczenia silnika poniżej -200C oraz powyżej +400C.

Masz problem z wyborem odpowiedniego produktu?

ZADZWOŃ DO NAS! POMOŻEMY!

+48 24 366 43 10

Poniedziałek – piątek, w godz. 8:00 – 16:00

Dane techniczne

Nazwa Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
GMT-HT-100-075T 400 2850 750 1.65 1290 1925 35.5
GMT-HT-130-110T 400 2890 1100 2.5 1610 2110 38.5
GMT-HT-200-150T 400 2880 1500 3 1900 2075 51.8
GMT-HT-300-300T 400 2870 3000 6.3 2900 2300 60

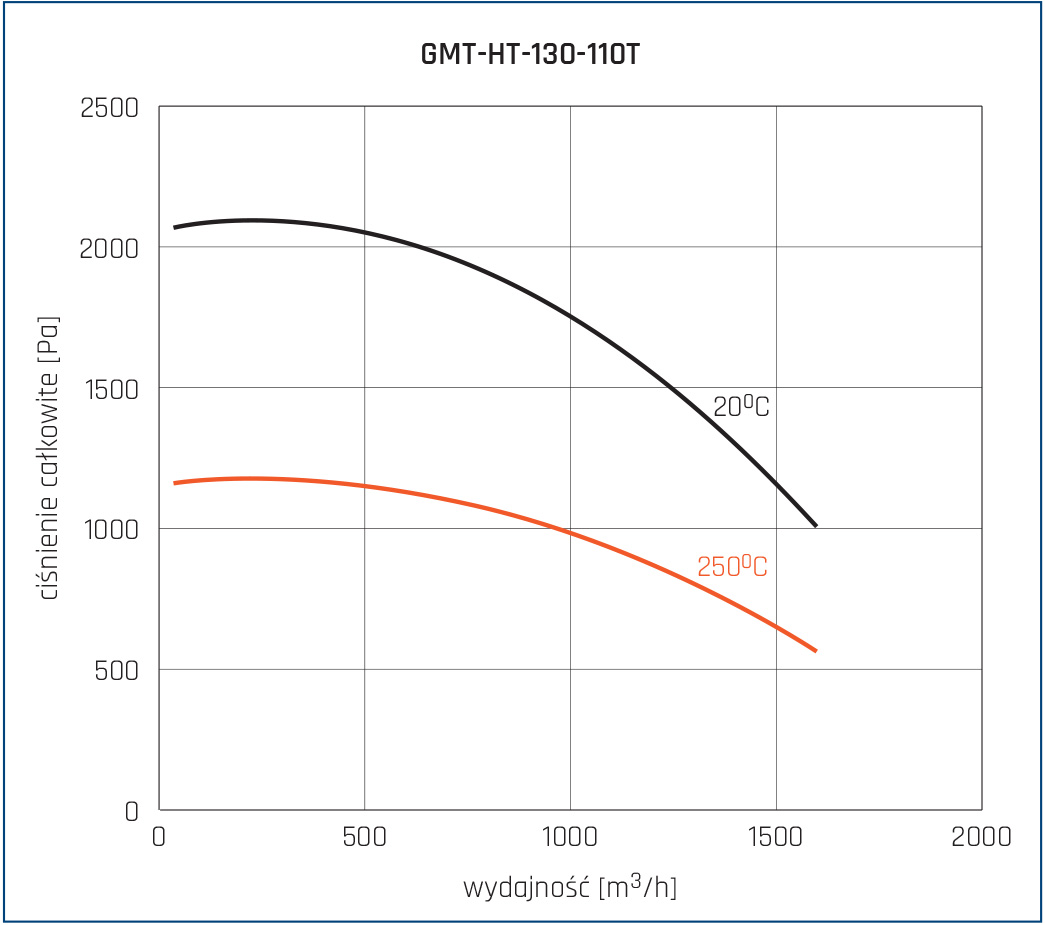

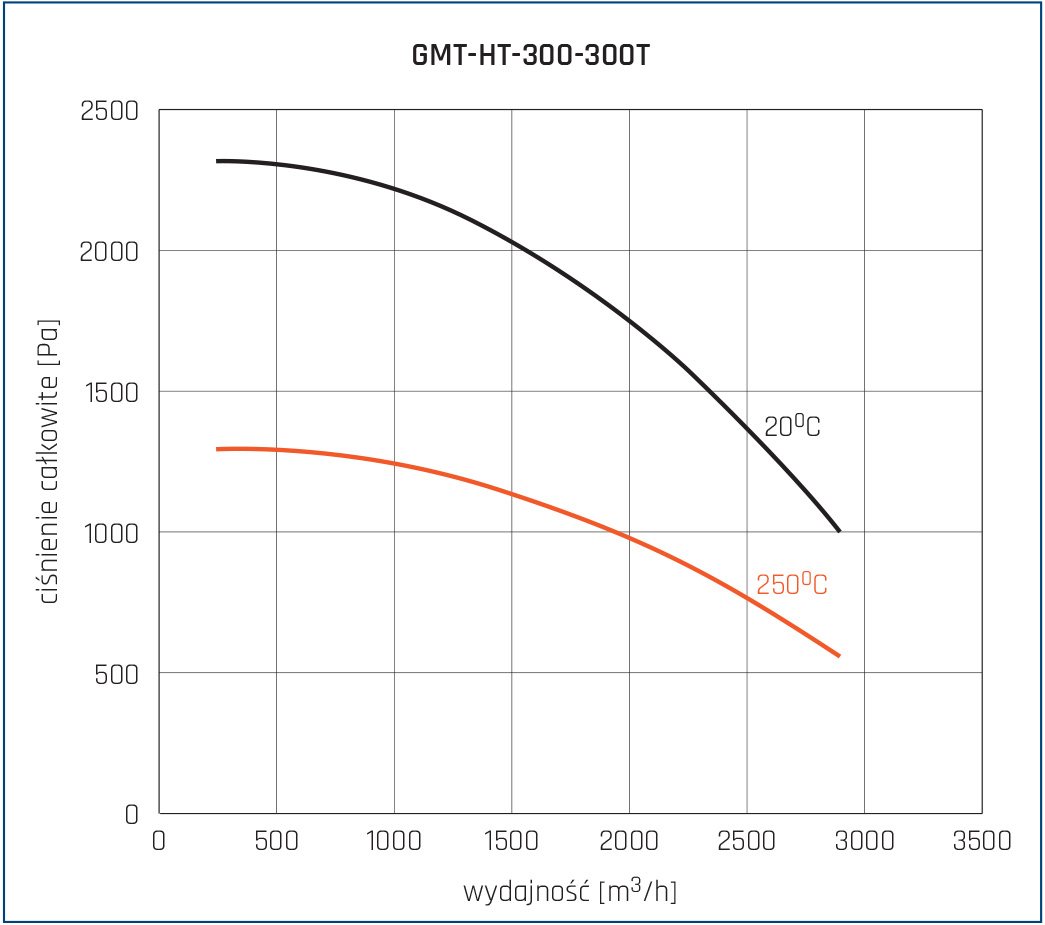

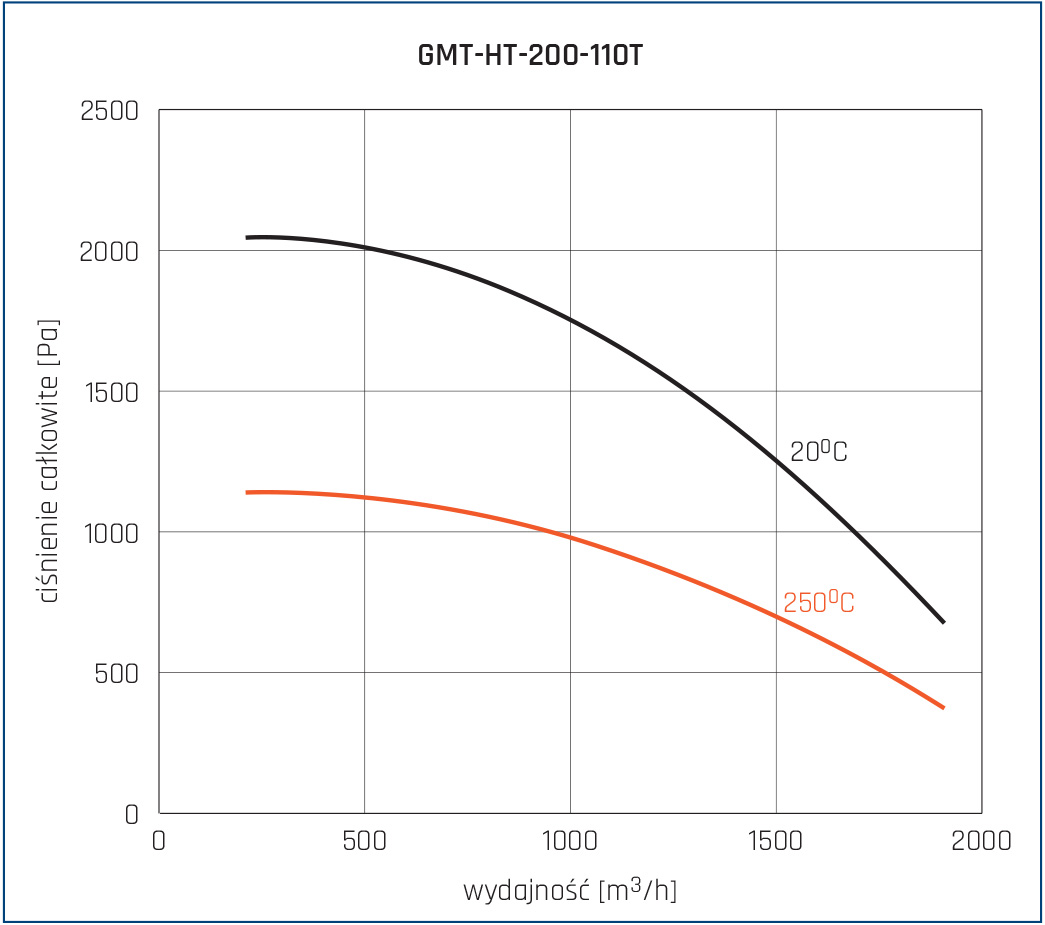

Charakterystyki pracy

Wymiary

Typ
A A1 B B1 C* ØD E E1 F F1 G H I J K
GMT-HT-100-075T 413 363 463 423 432 125 192 50 201 50 110 100 137 110 160
GMT-HT-130-110T 413 363 463 423 450 125 192 50 201 50 110 100 137 110 160



Typ
L N1 N2 N3 N4 N5 N6 S X X1 X2 ØO ØO1 ØO2 T
GMT-HT-100-075T 145 12 20 80 142 149 162 392 4 2 4 M6 9 9 80
GMT-HT-130-110T 145 12 20 80 142 149 162 392 4 2 4 M6 9 9 80

* wymiar zależy od typu silnika

Typ
A A1 B B1 C* ØD E E1 F F1 G H I J K
GMT-HT-200-110T 506 457 574 491 481 160 223 49 323 83 110 140 140 150 166
GMT-HT-300-300T 506 457 574 491 517 200 223 49 323 83 140 140 170 150 196



Typ
L N1 N2 N3 N4 N5 N6 S X X1 X2 ØO ØO1 ØO2 T
GMT-HT-200-110T 180 12 28 83 138 154 166 94 4 2 4 M6 9 9 83
GMT-HT-300-300T 190 12 28 98 168 184 196 102 4 2 4 M6 9 9 98

* wymiar zależy od typu silnika
