Wentylator TCBB TCBT

Wentylator Osiowo Kanałowy Compact TCBB / TCBT

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
∙ ogólna wentylacjo lokali handlowych i hol przemysłowych,
∙ wentylacjo magazynów i składów magazynowych,
∙ wentylacja garaży i budynków użyteczności publicznej, etc.

KONSTRUKCJA
∙ wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1,
∙ obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową,
∙ puszka przyłączeniowa na obudowie,
∙ montaż w pozycji poziomej lub pionowej,
∙ przepływ powietrza wirnik -> silnik (HB),
∙ temperatura tłoczonego medium od -40*C do +40*C (modele 250 do 400 oraz 4/710 i 800), i od -40*C do +70*C (modele 450 do 630 oraz 6/710).

SILNIK ELEKTRYCZNY
∙ asynchroniczny, jednofazowy 230V 50Hz, (TCBB),
∙ asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz, (TCBT),
∙ stopień ochrony IP 54, klasa izolacji F (modele 250 do 400),
∙ stopień ochrony IP 65, klasa izolacji F (modele 450 do 630 i 6/710),
∙ stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800),
∙ do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800),
∙ do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE
∙ wersja przeciwwybuchowa,
∙ przepływ powietrza silnik -> wirnik (HA).

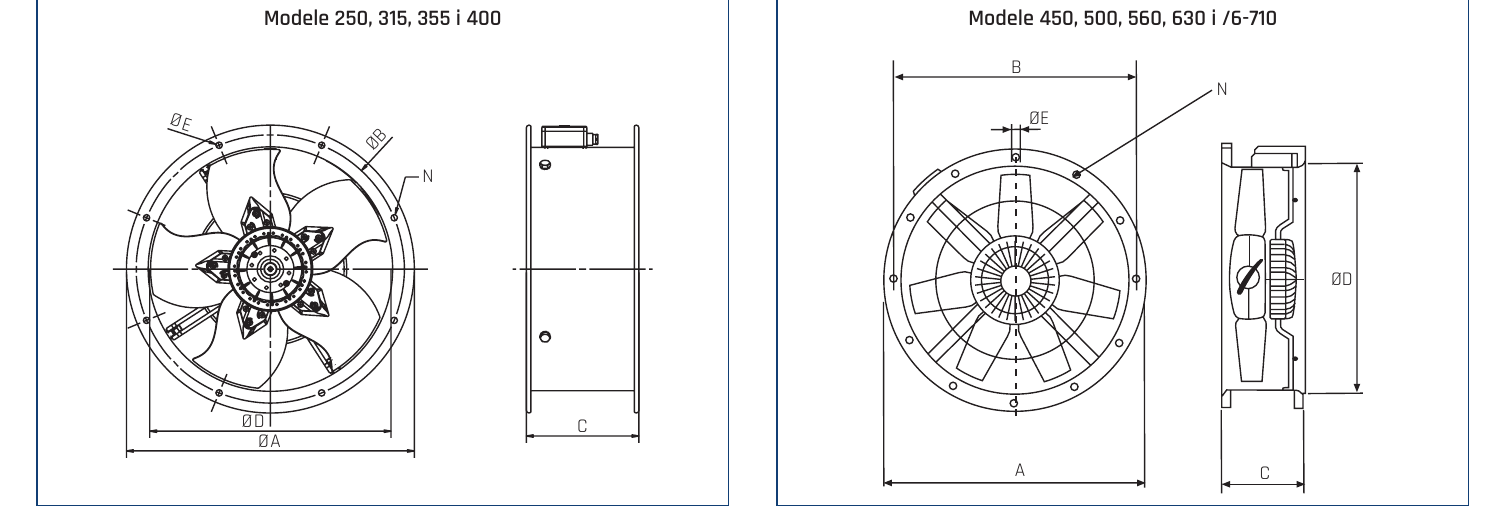

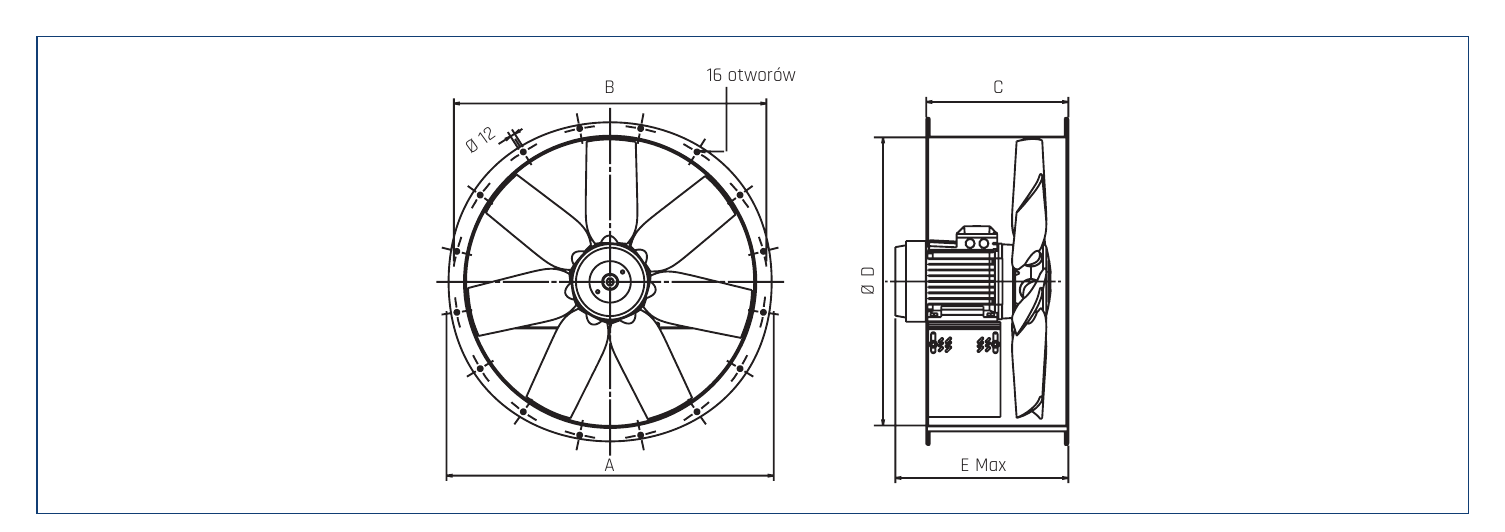

Wymiary

Wymiary

Typ ØA ØB C ØD ØE liczba otworów N
250
327
292
170
254
10
4
315
386
355
170
315
10
8
355
426
395
170
355
10
8
400 (6 biegunowy) 487 450 170 400 12 8
400 (4 biegunowy)
487
450
210
400
12
8
450
537
500
180
450
12
8
500
595
560
180
500
12
12
560
655
620
240
560
12
12
630
725
690
240
630
12
12
710 (6 biegunowy)
806
770
240
710
12
16

Typ
 ØA B C ØD E
4 biegunowy 6 biegunowy 8 biegunowy
710/L (4 biegunowy)
806
770
380
710
 415
–
 –
710/H (4 biegunowy)
806
770
380
710
 444
–
 –
800/L
896
860
380
800
 437 408 383
800/K
896
860
380
800
 439 437 408
800/G
896
860
380
800
447 (5.5 kW)
515 (7.5 kW)
 448 437
800/H
896
860
380
800
 515 477 437

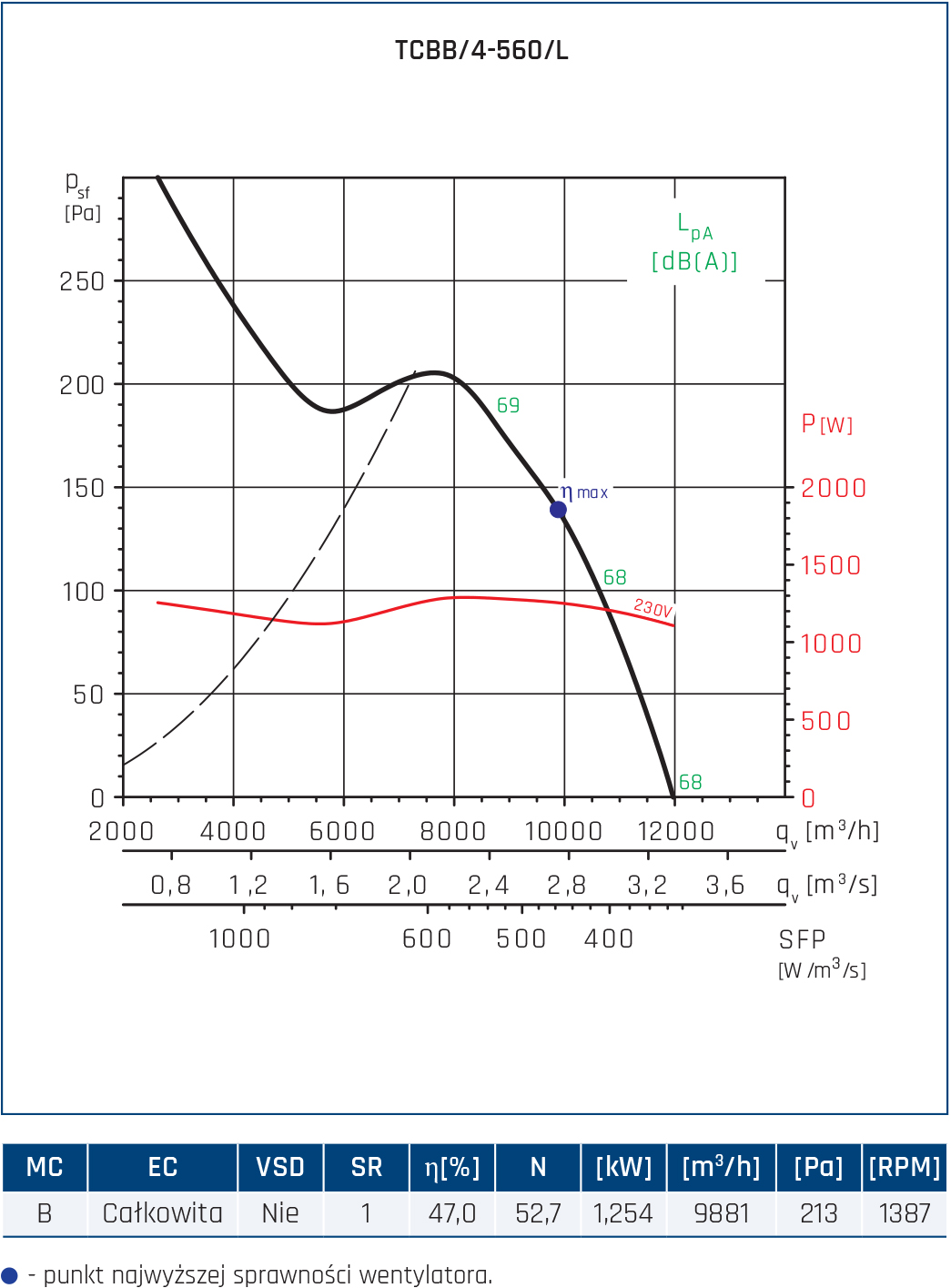

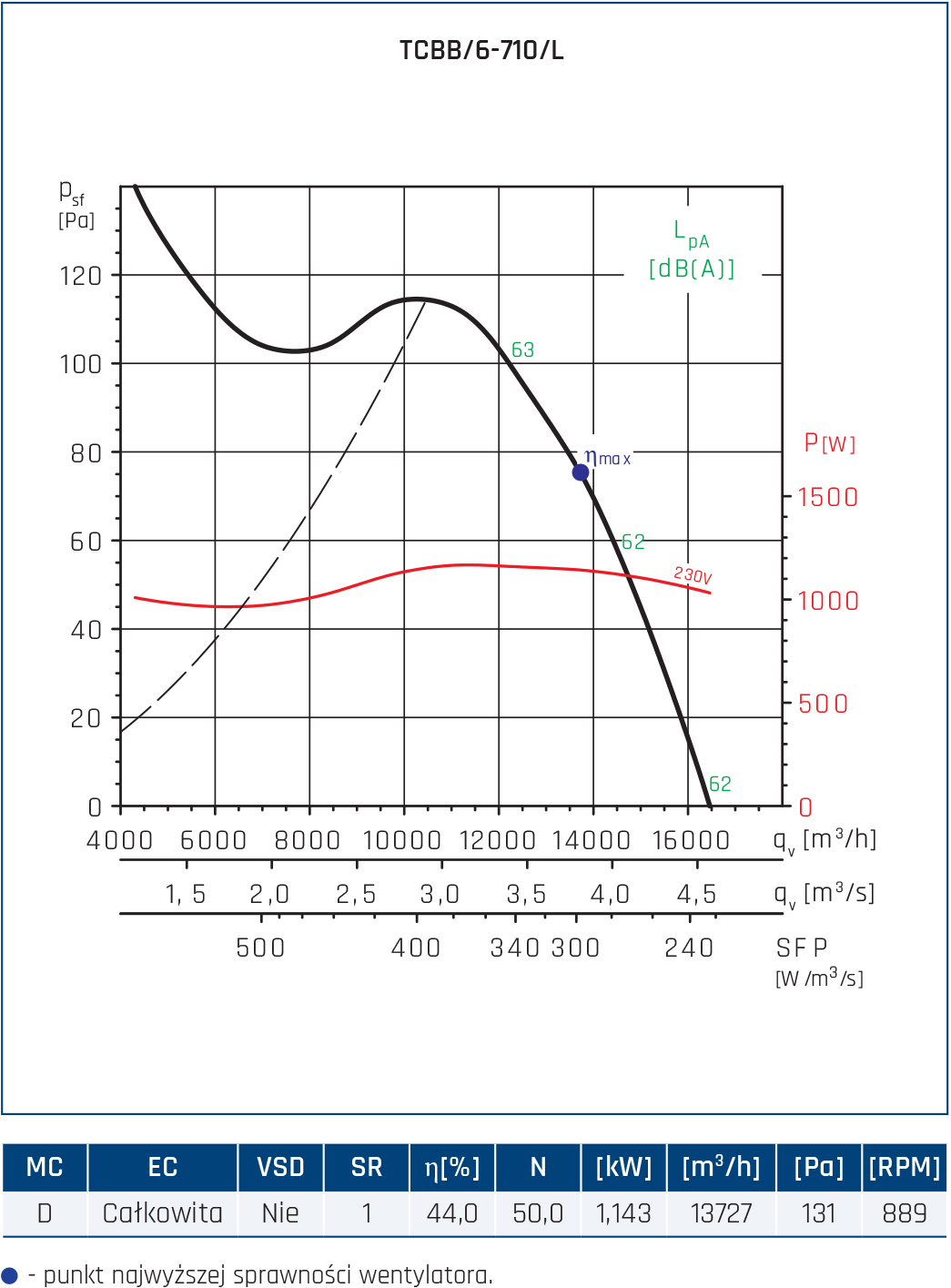

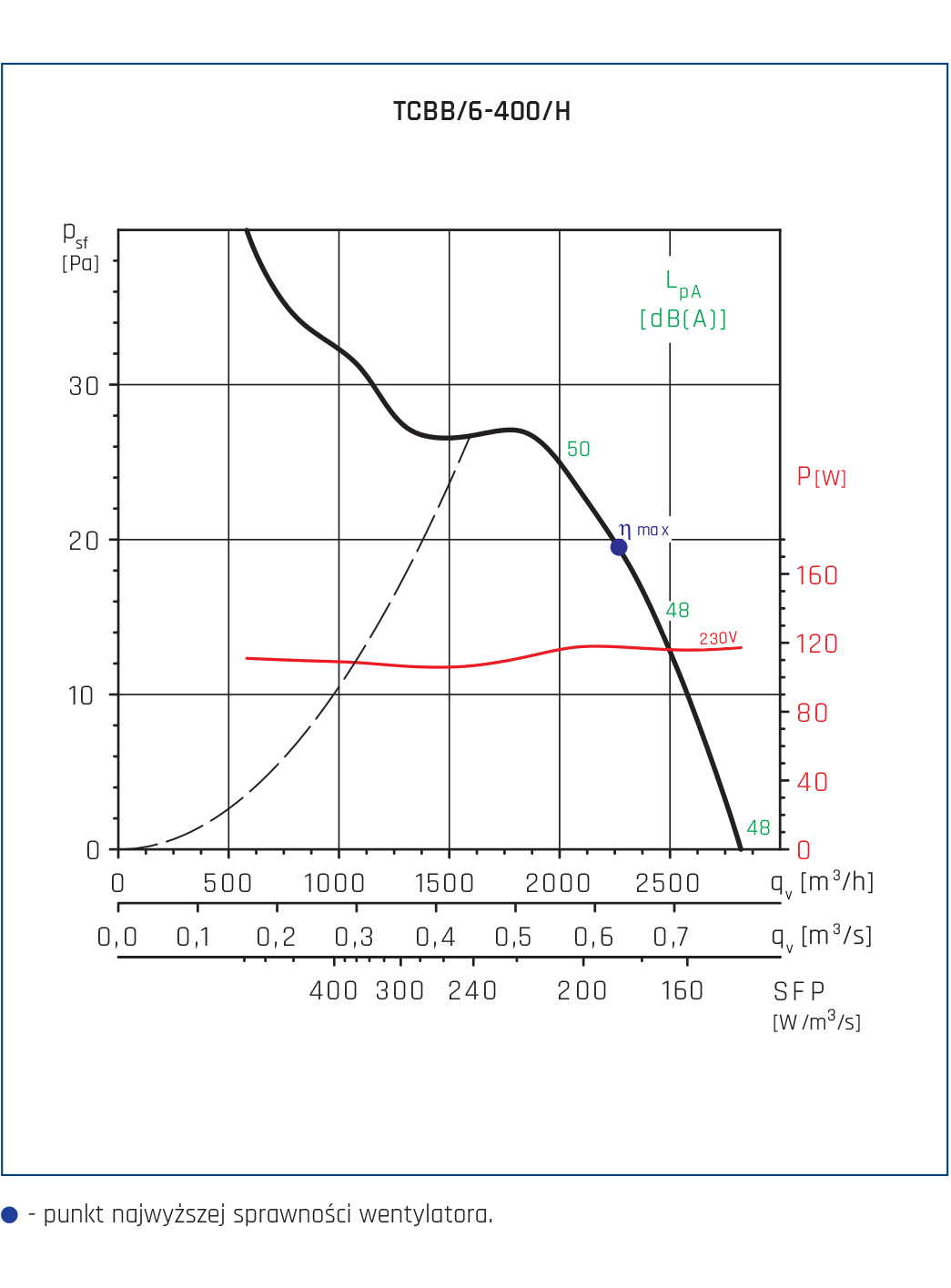

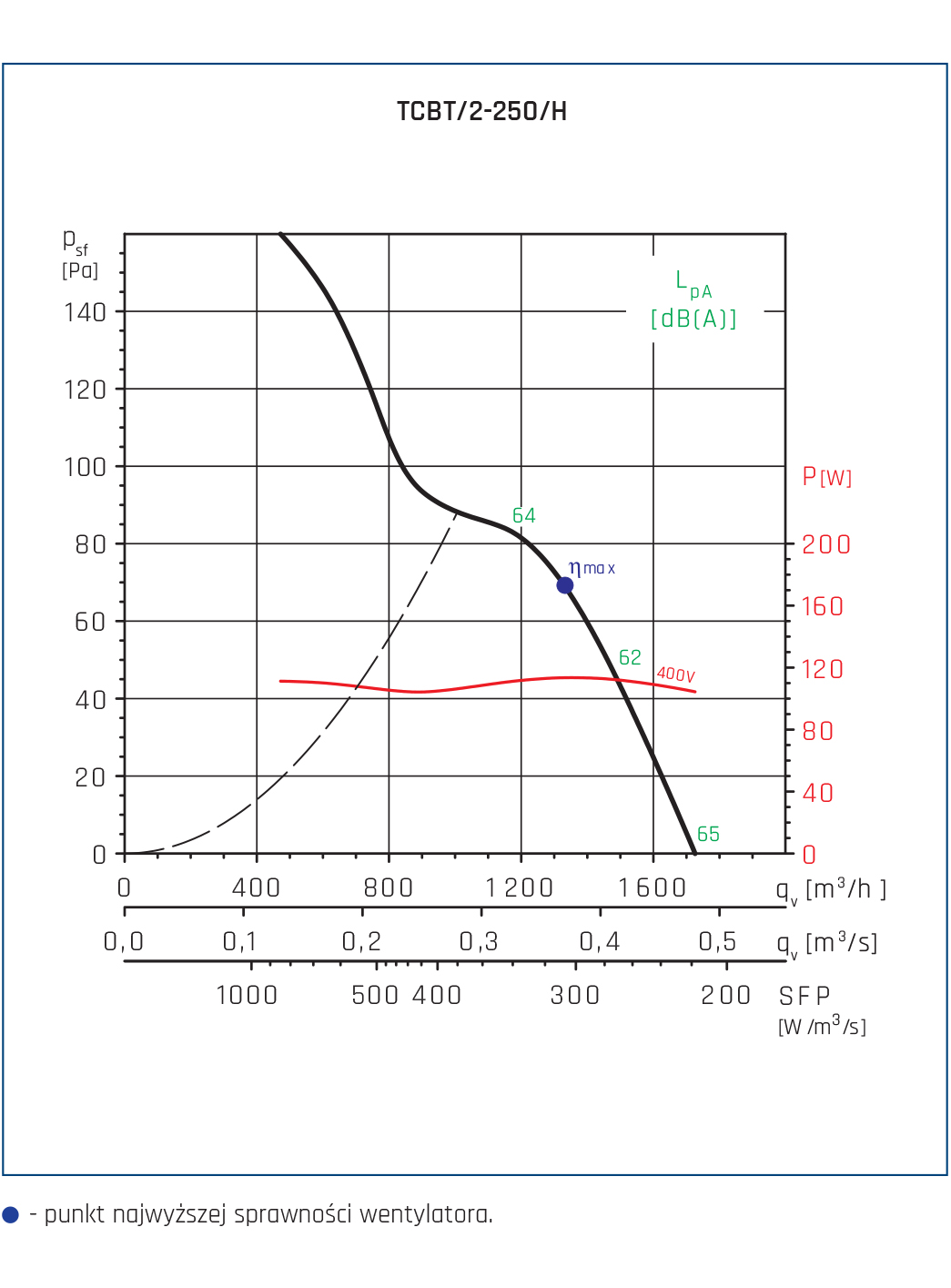

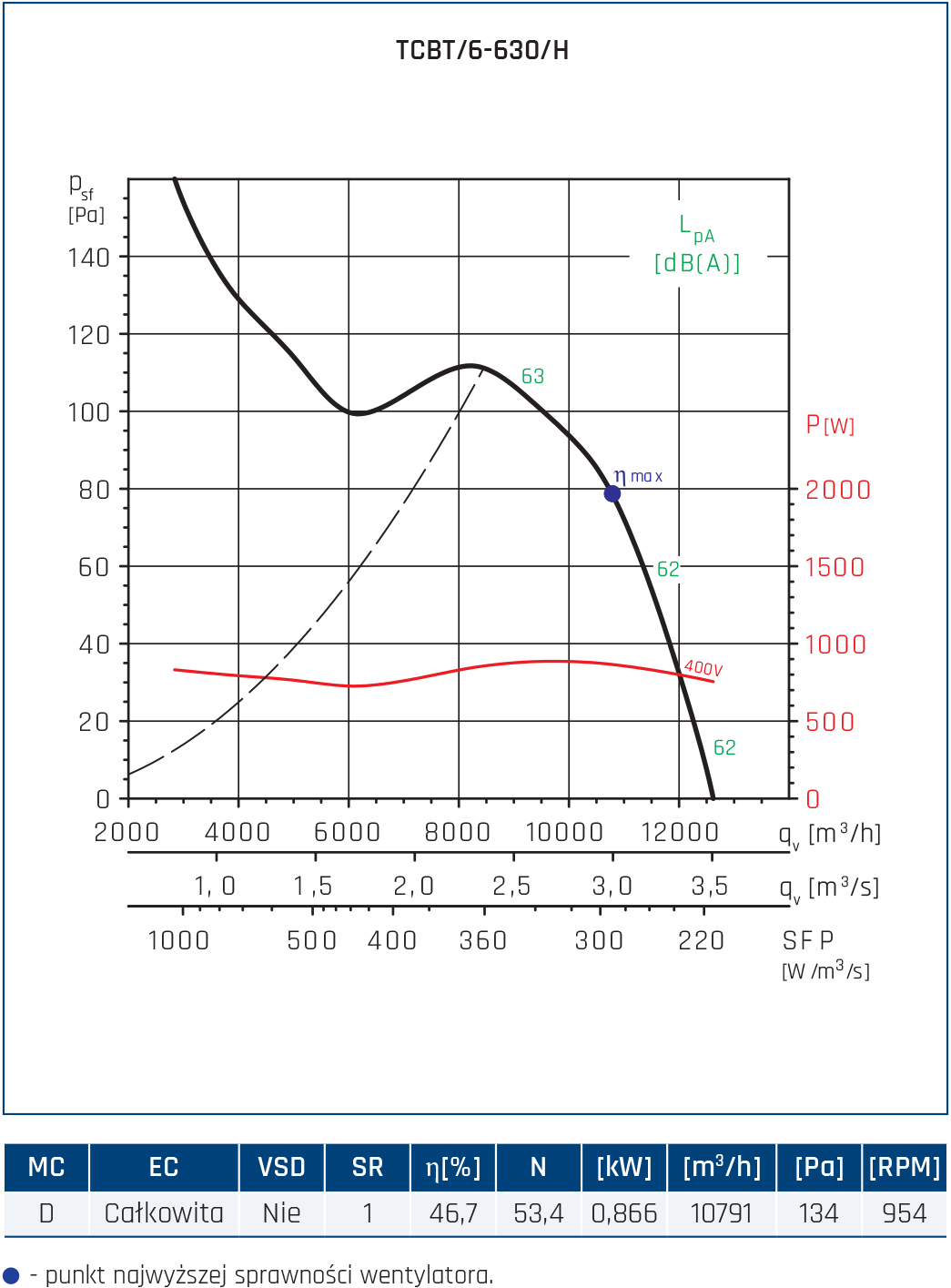

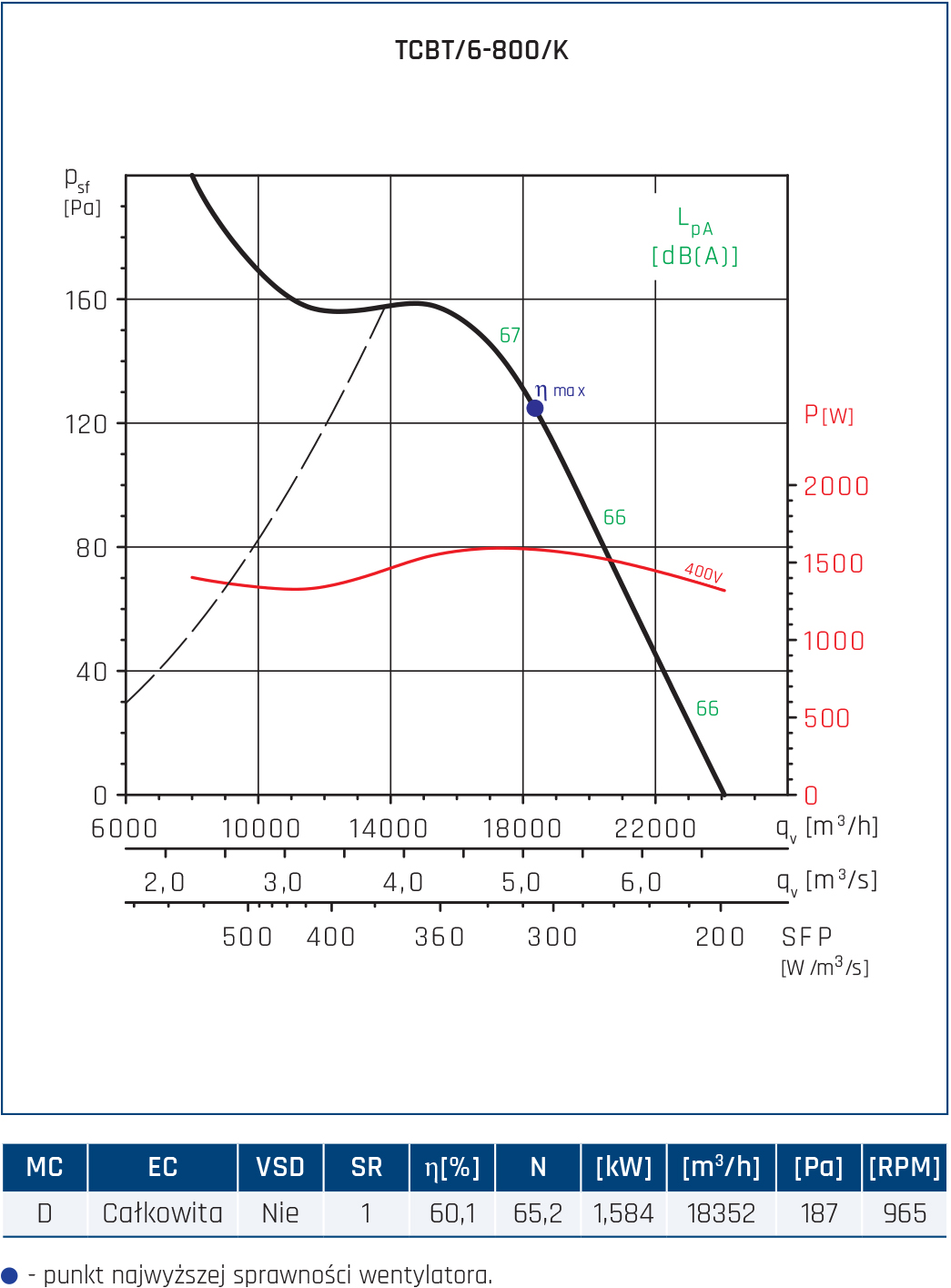

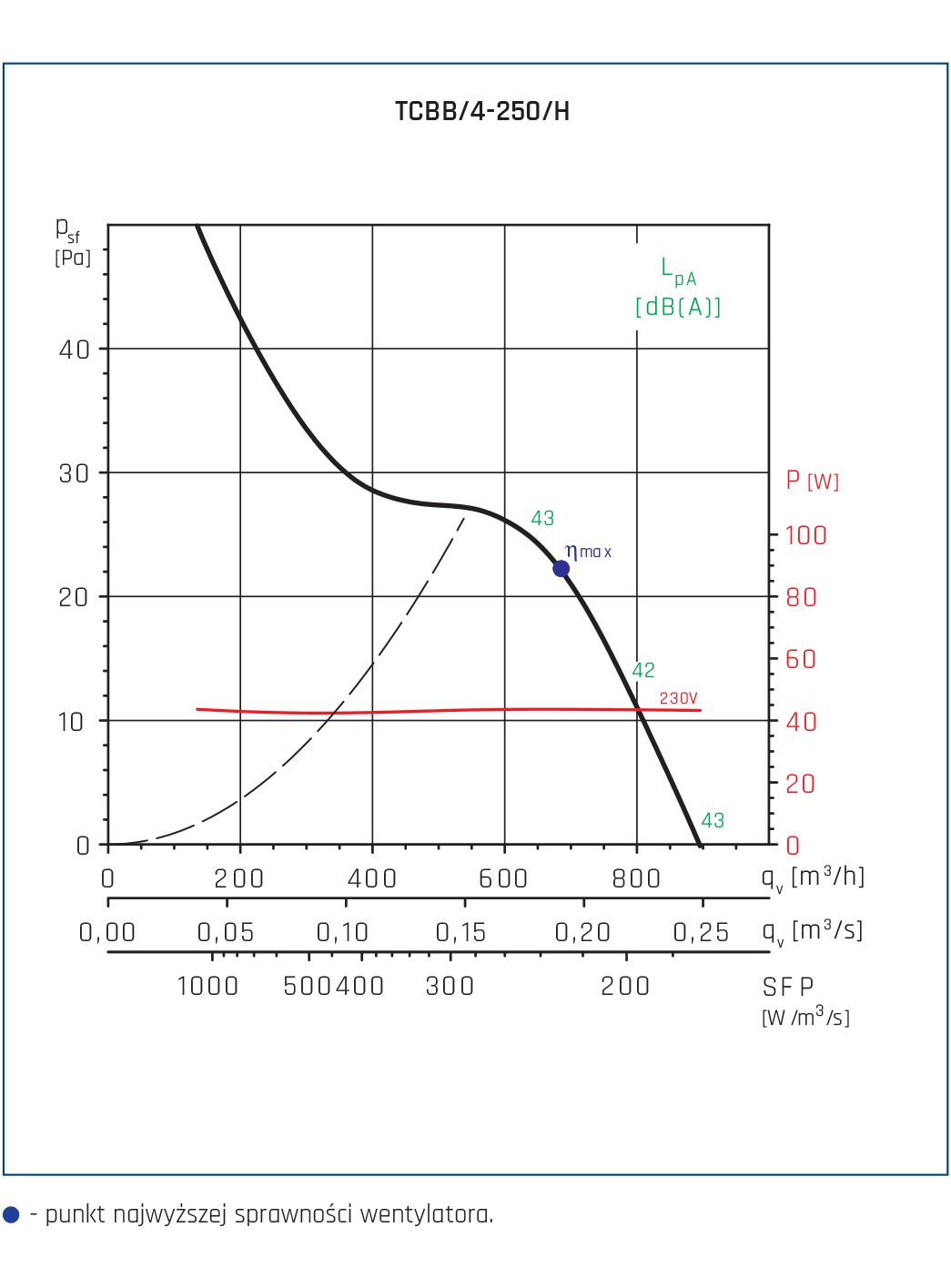

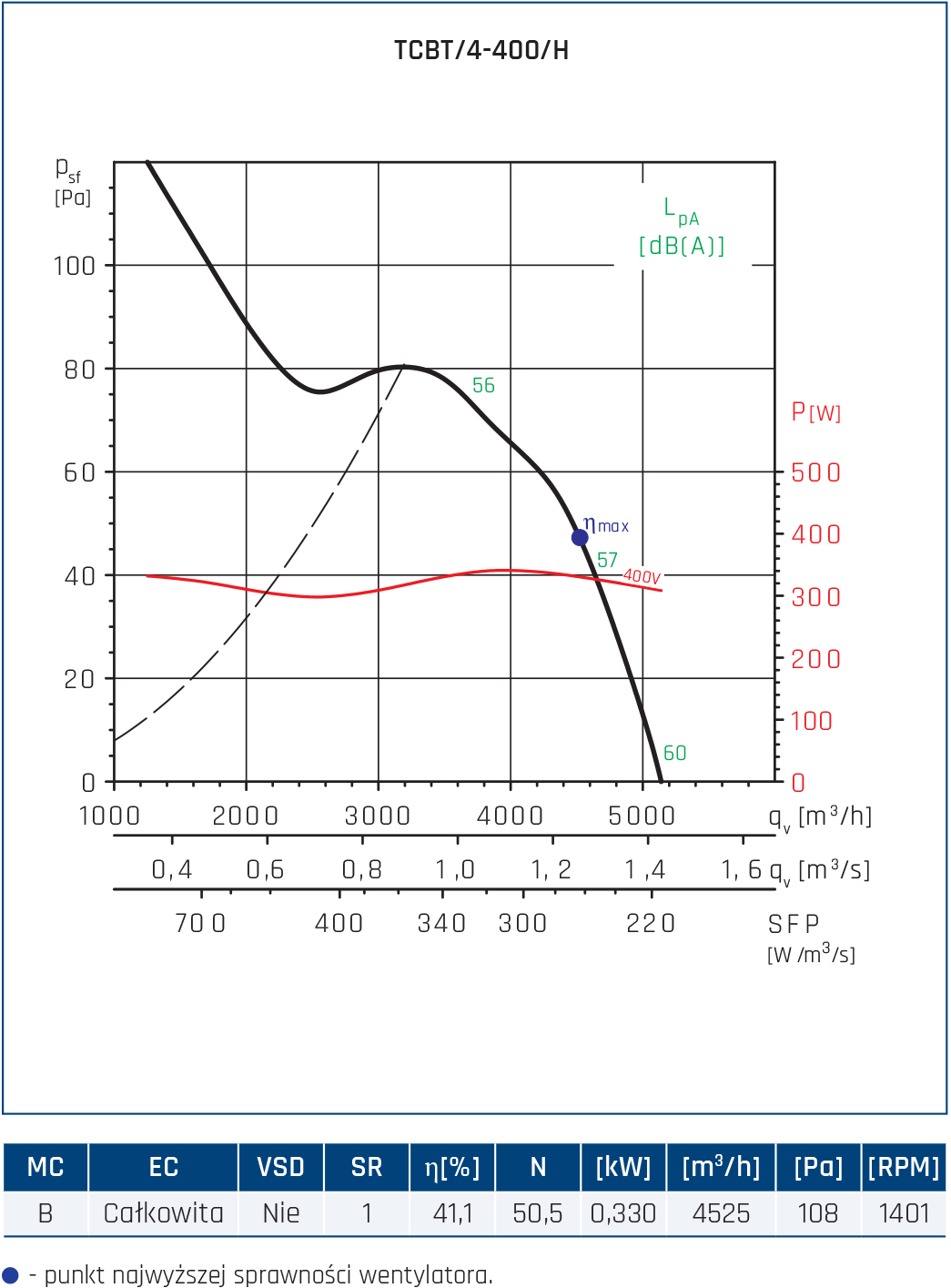

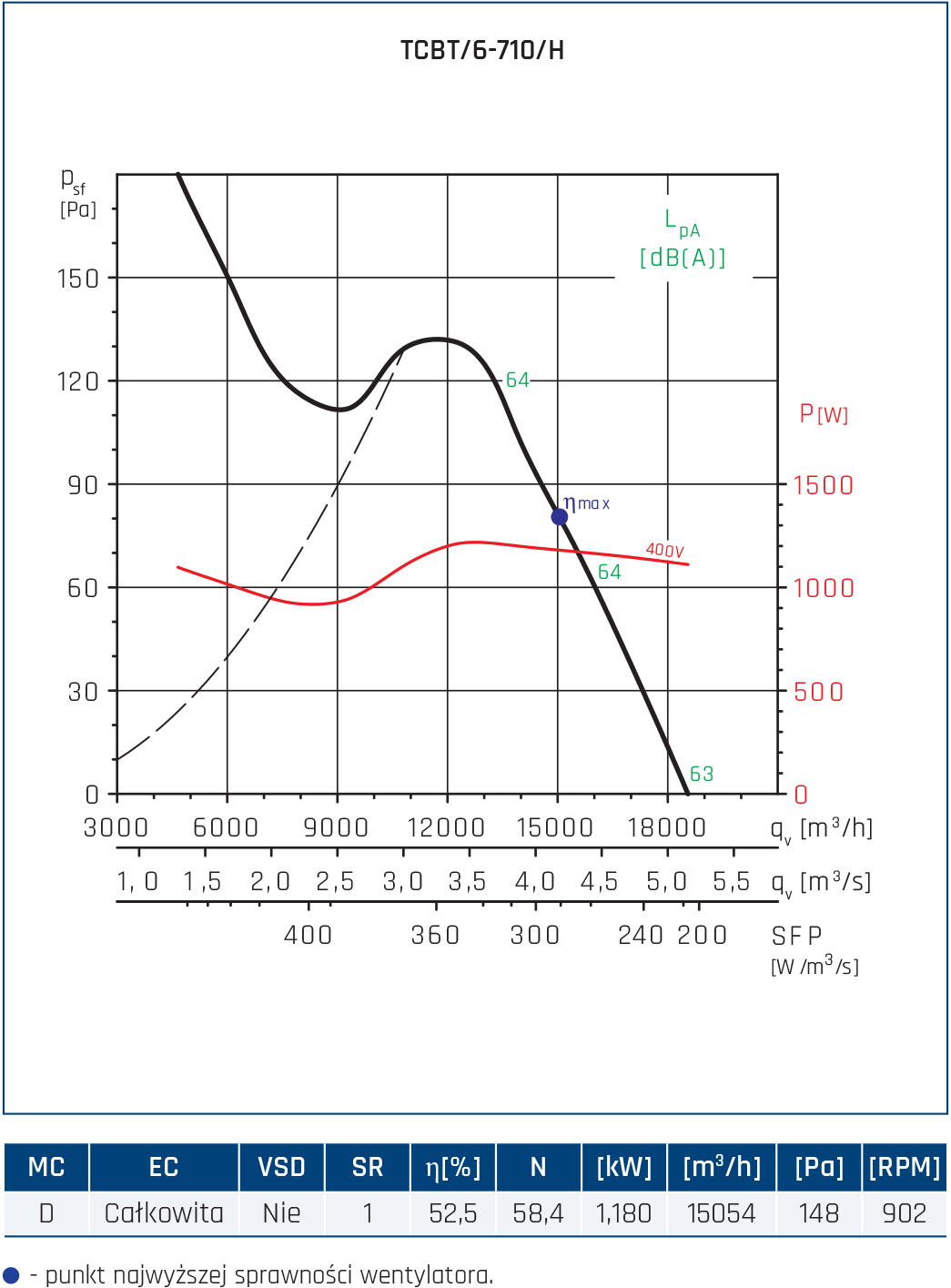

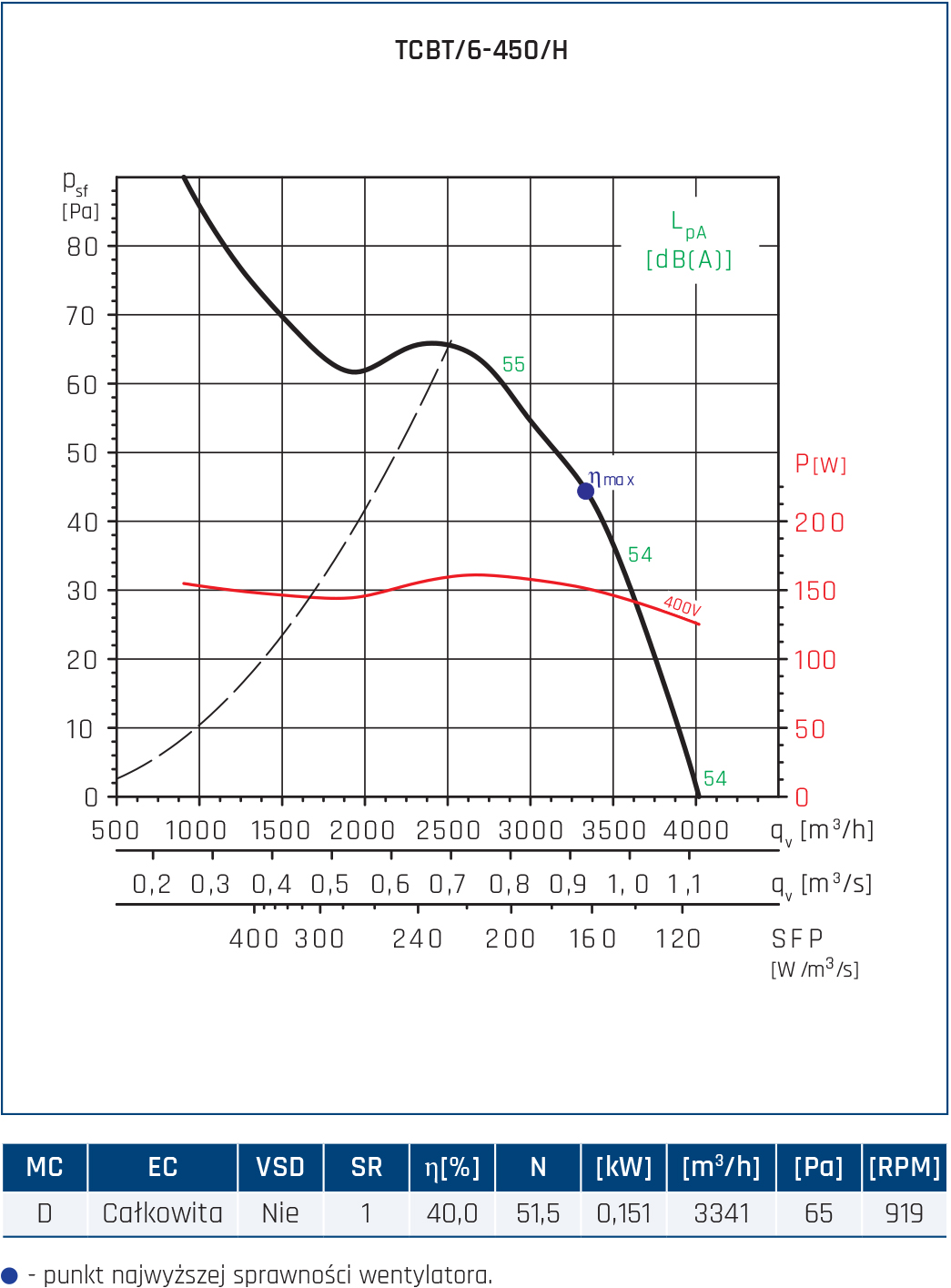

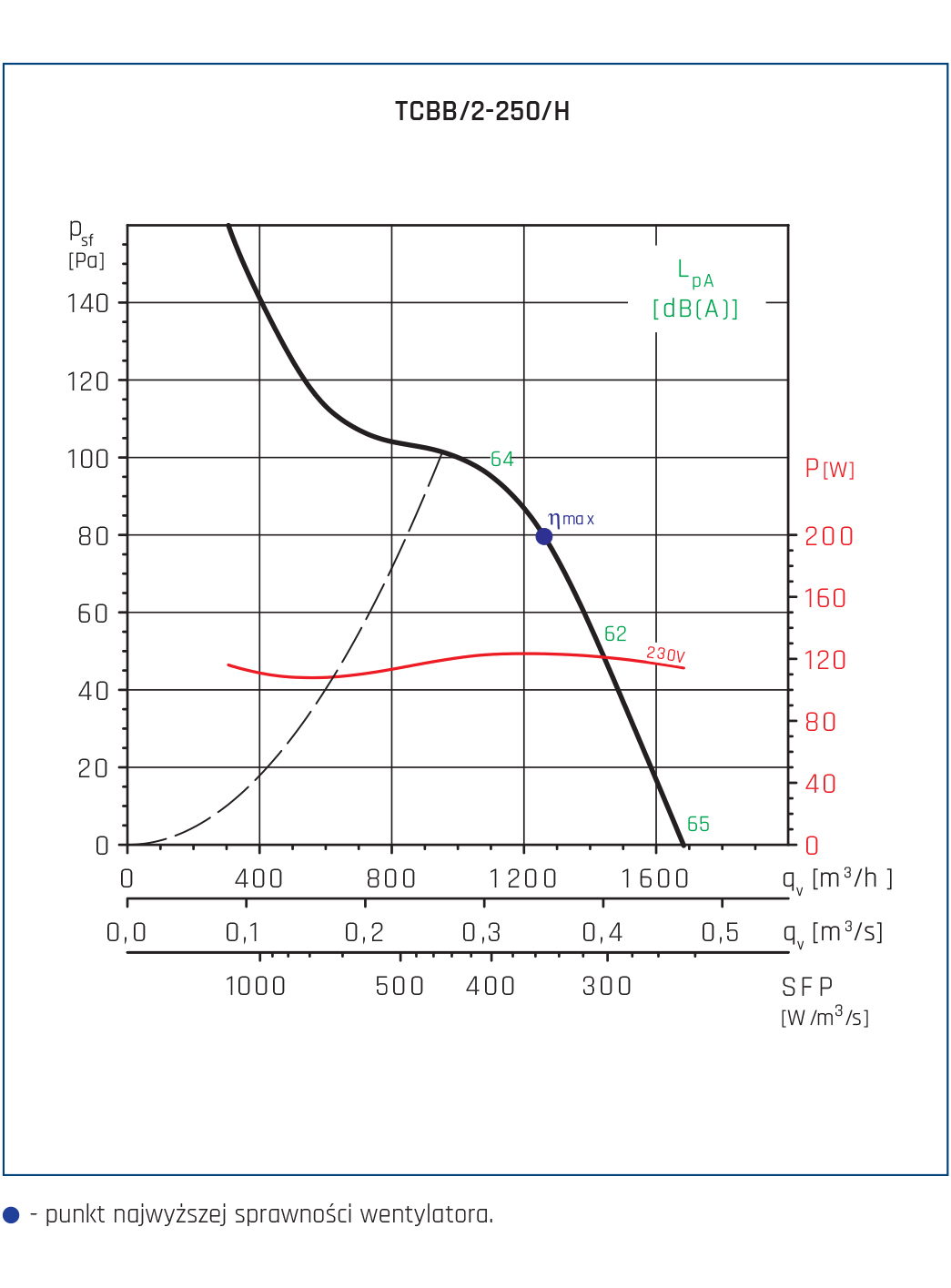

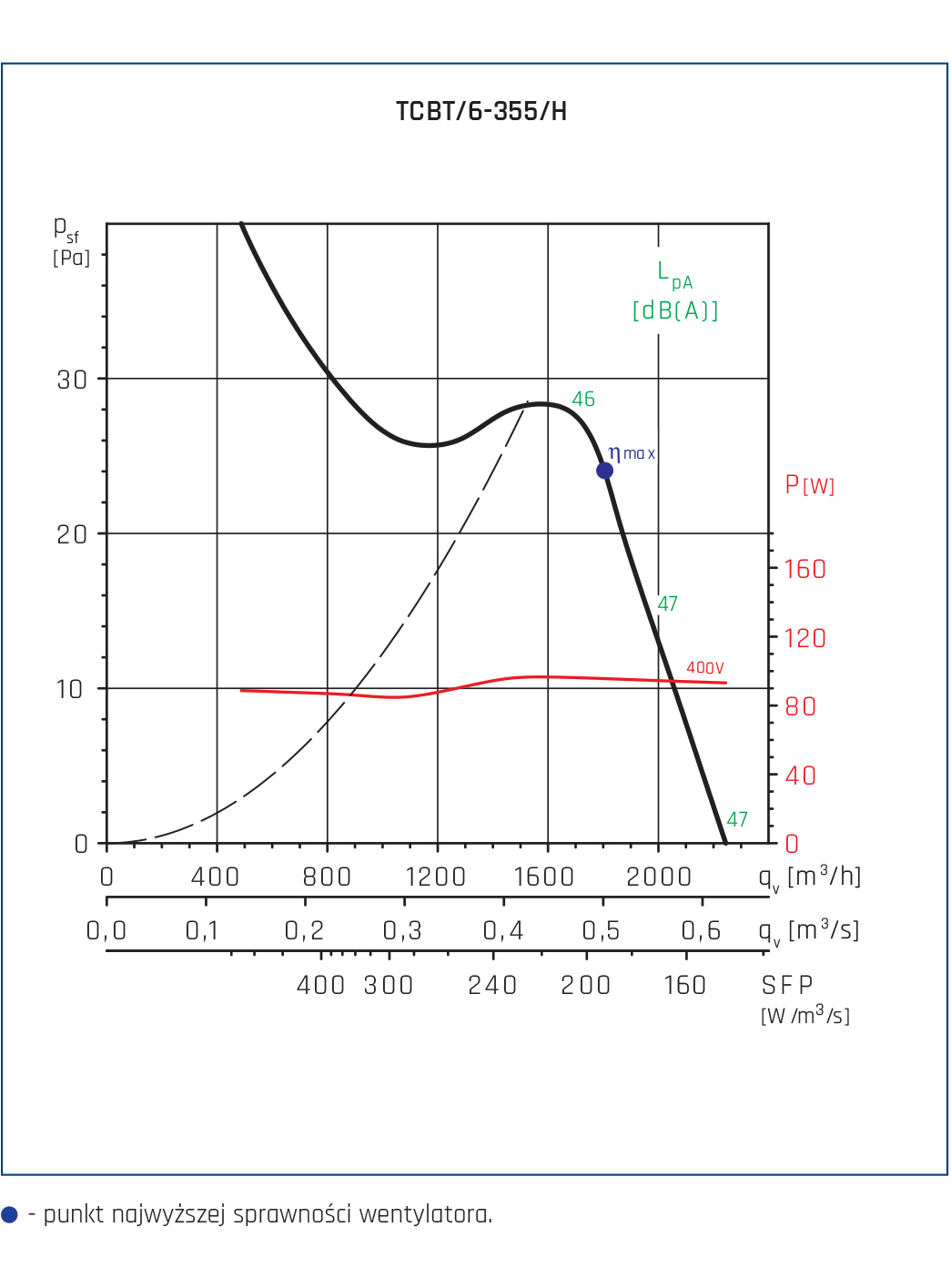

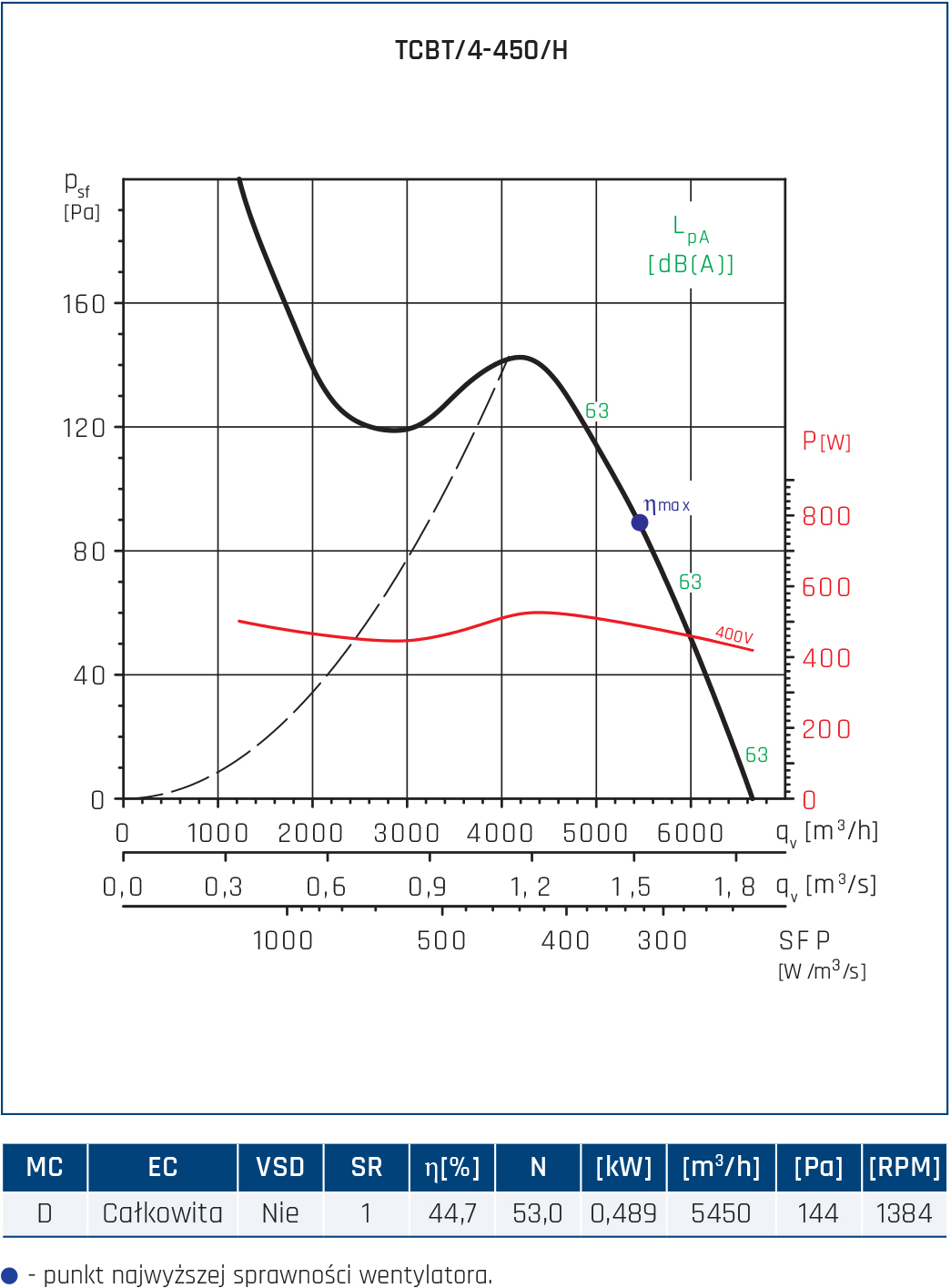

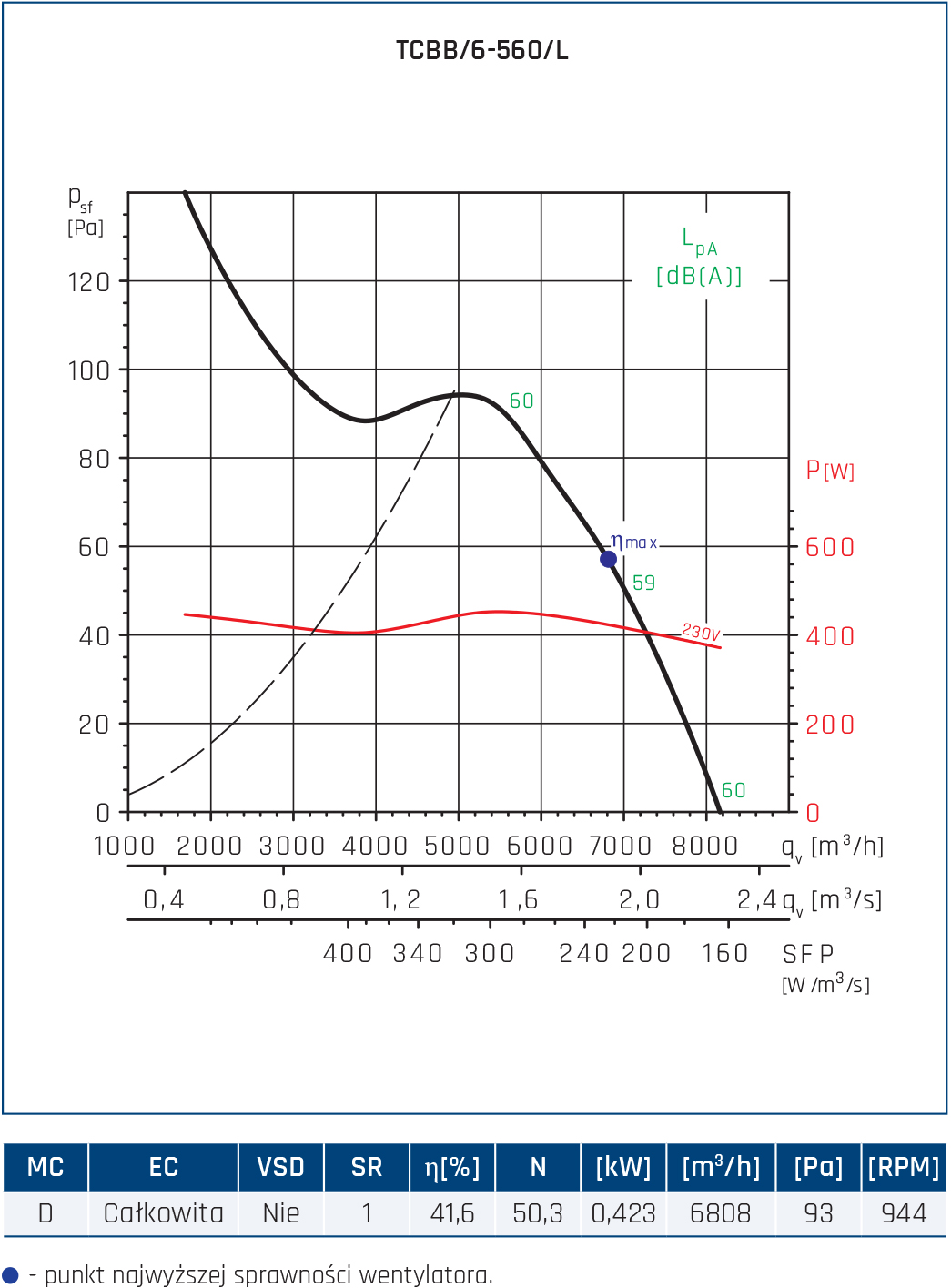

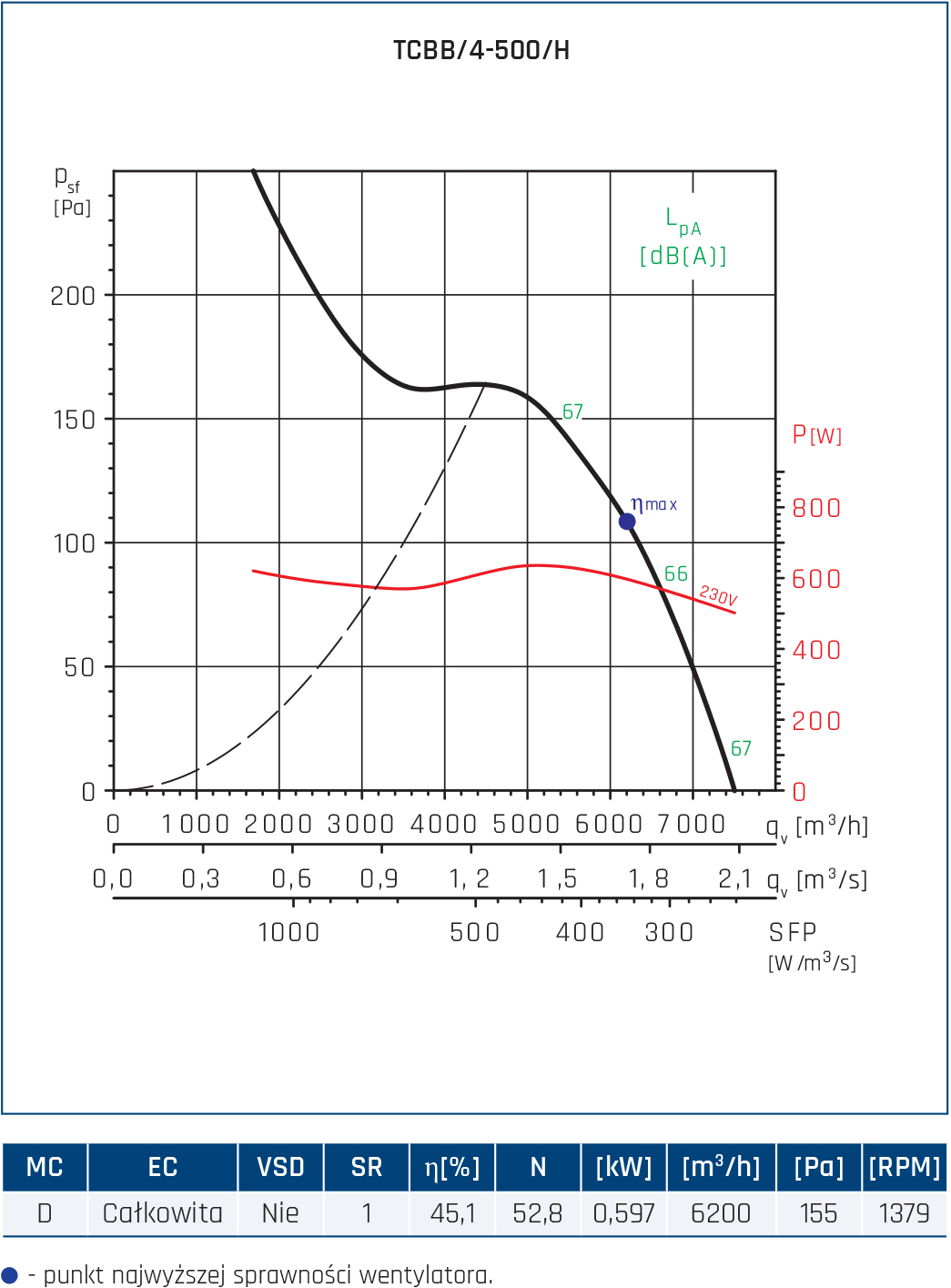

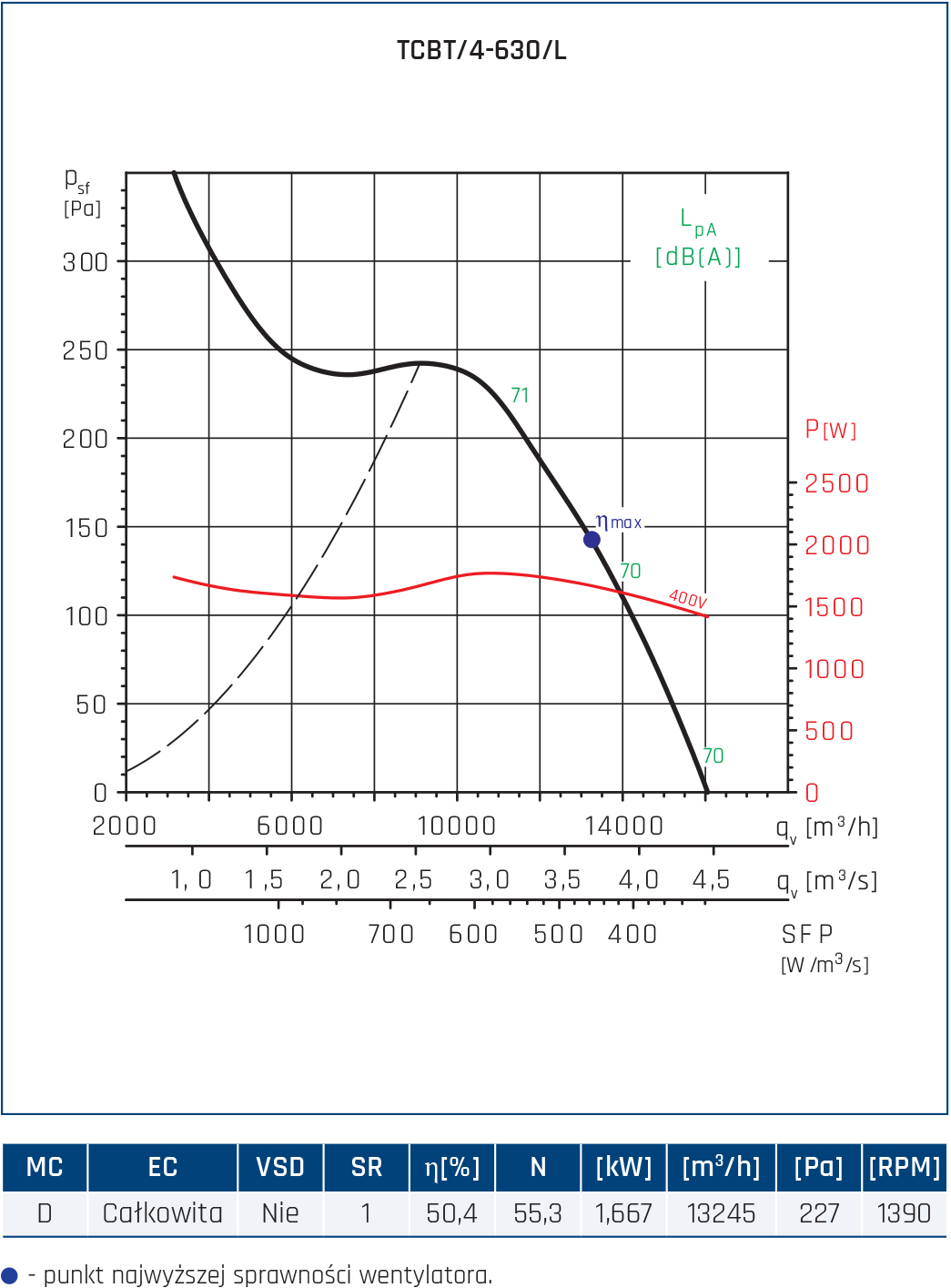

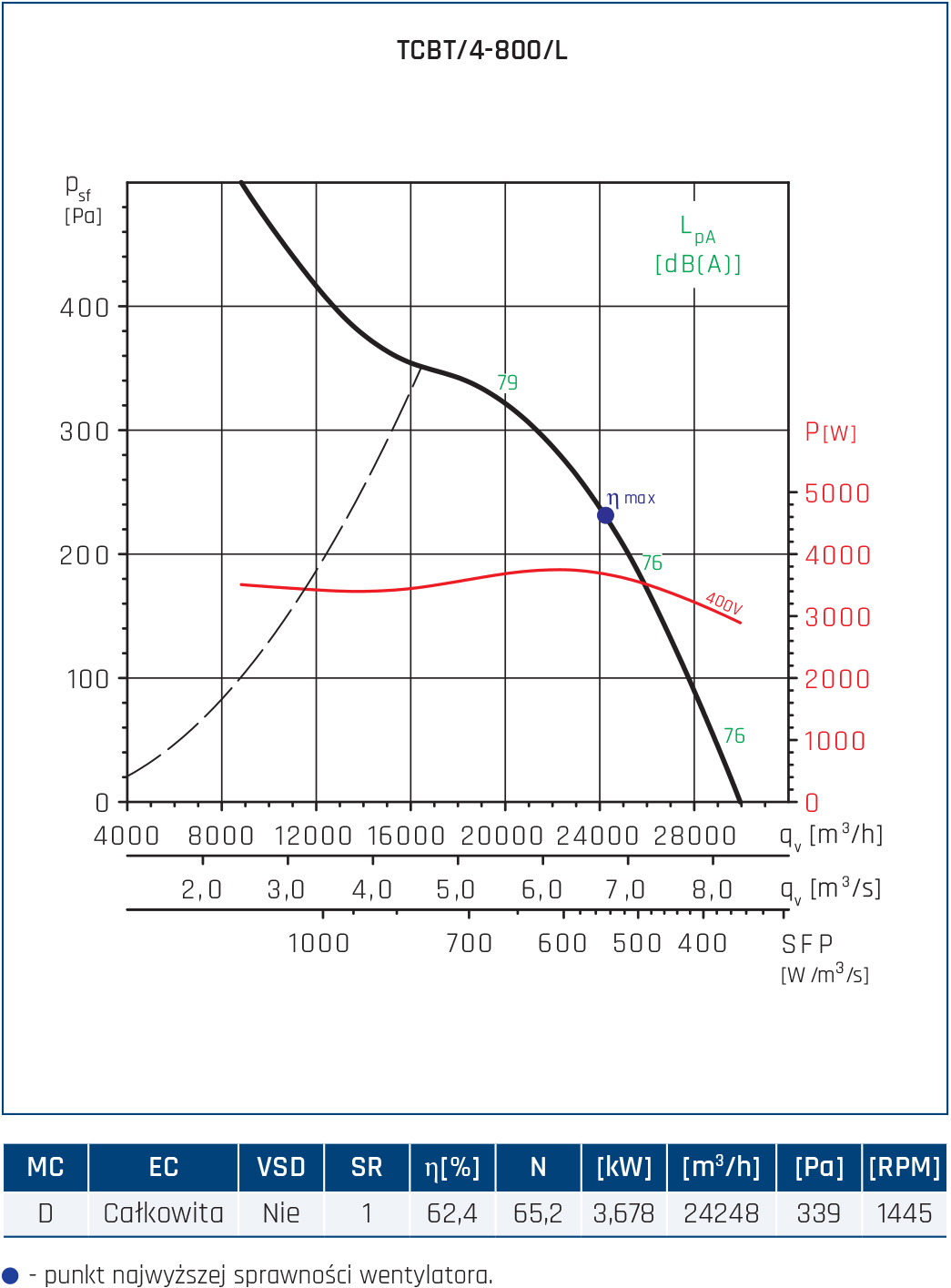

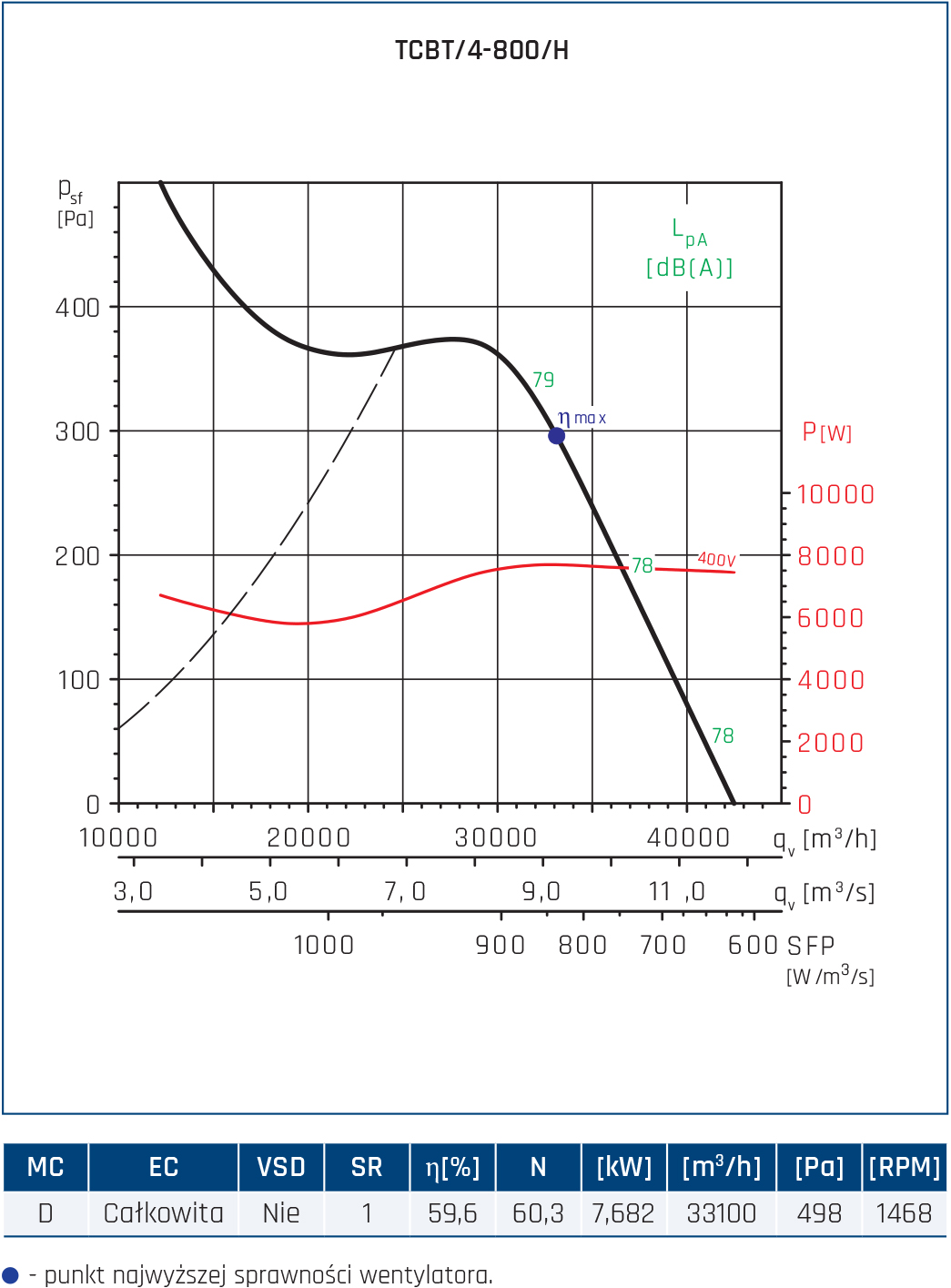

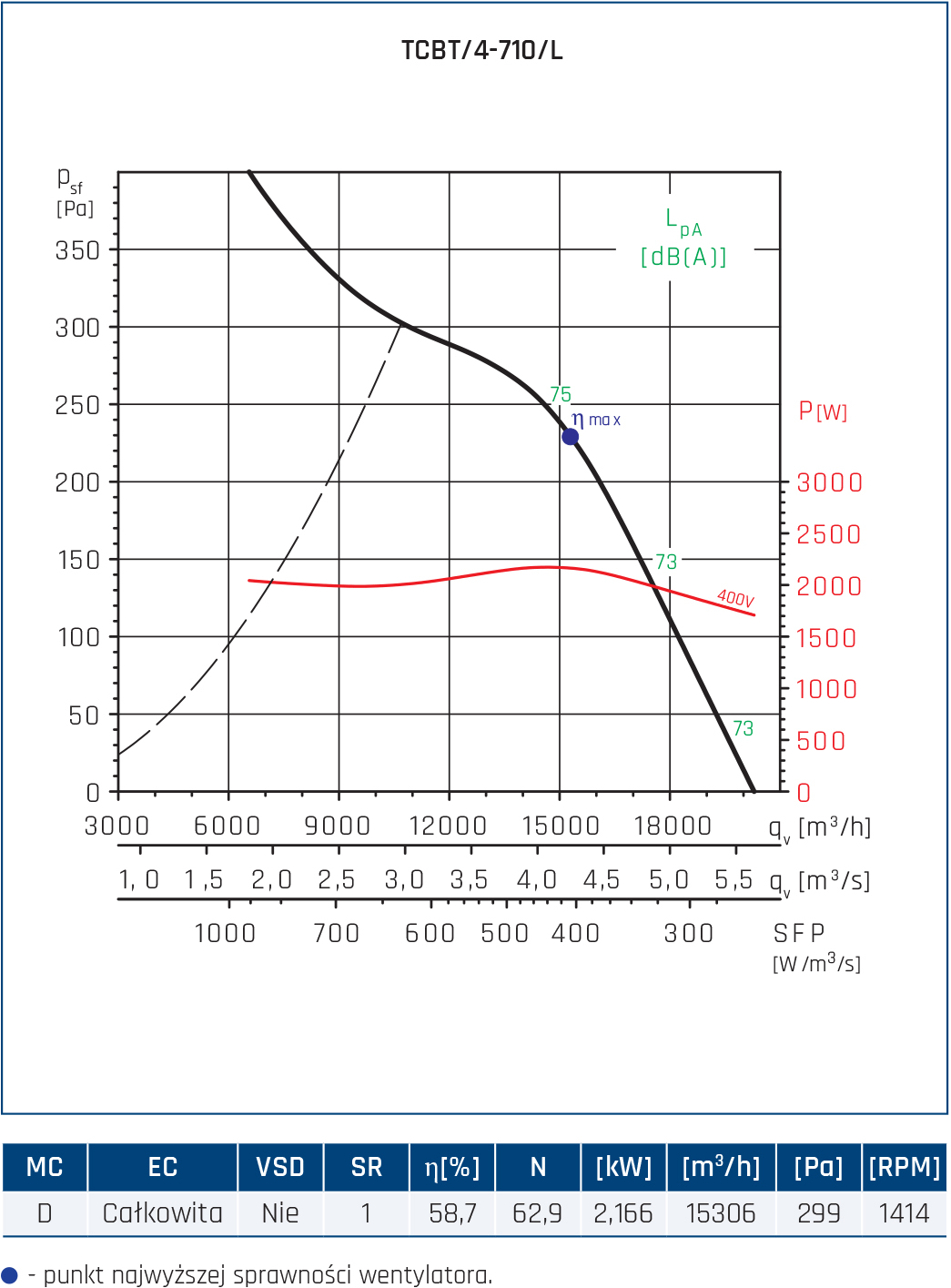

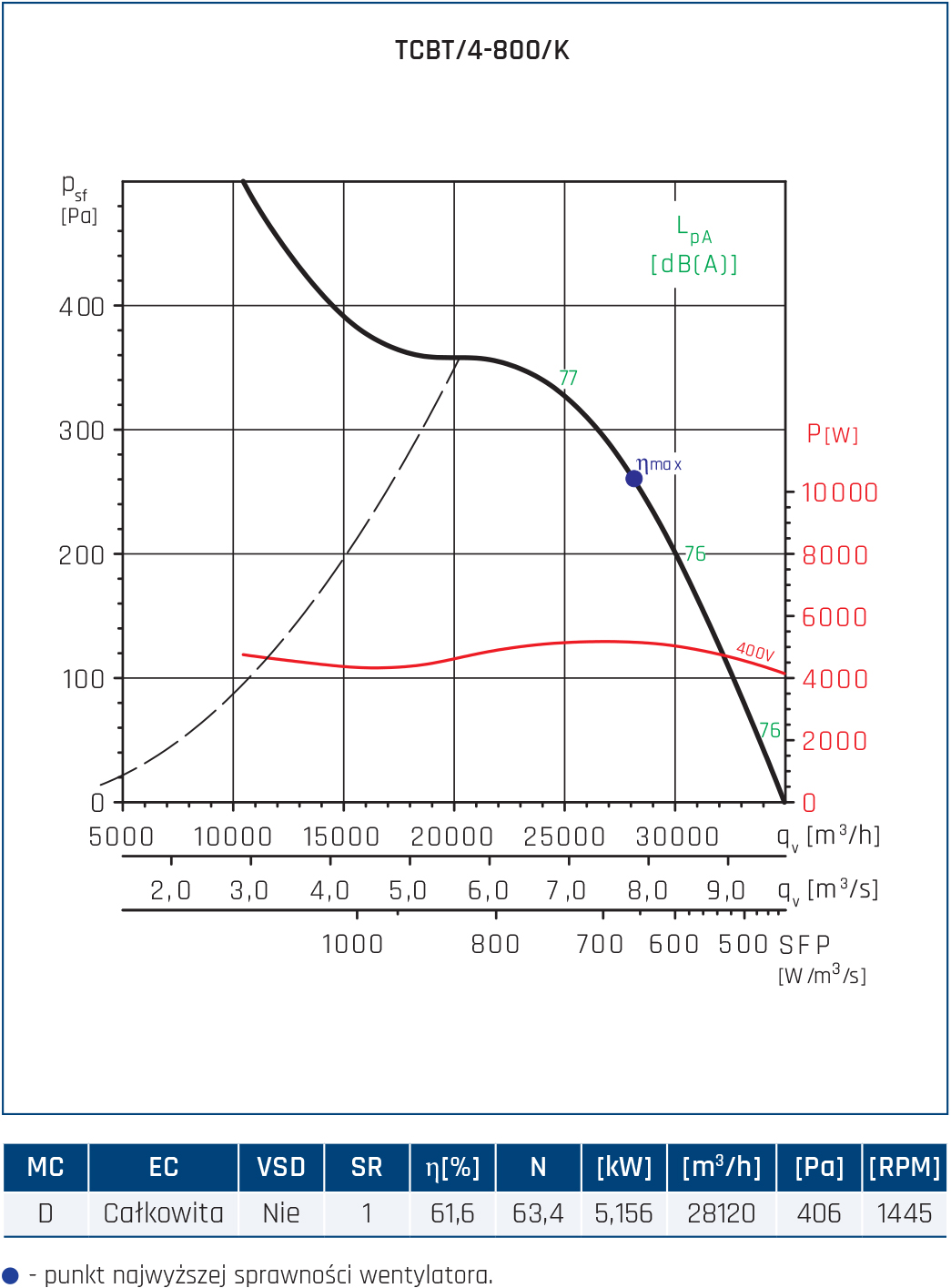

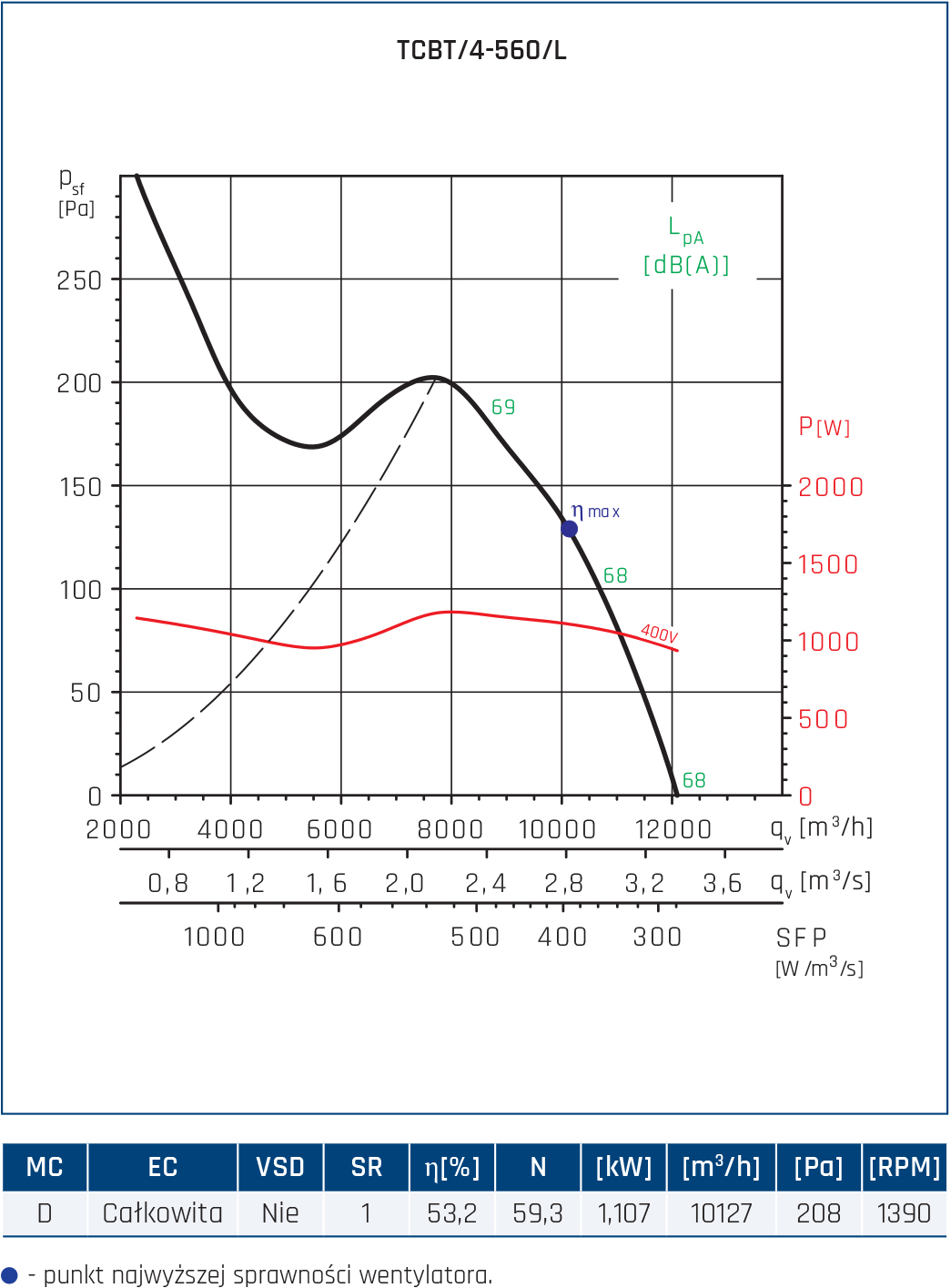

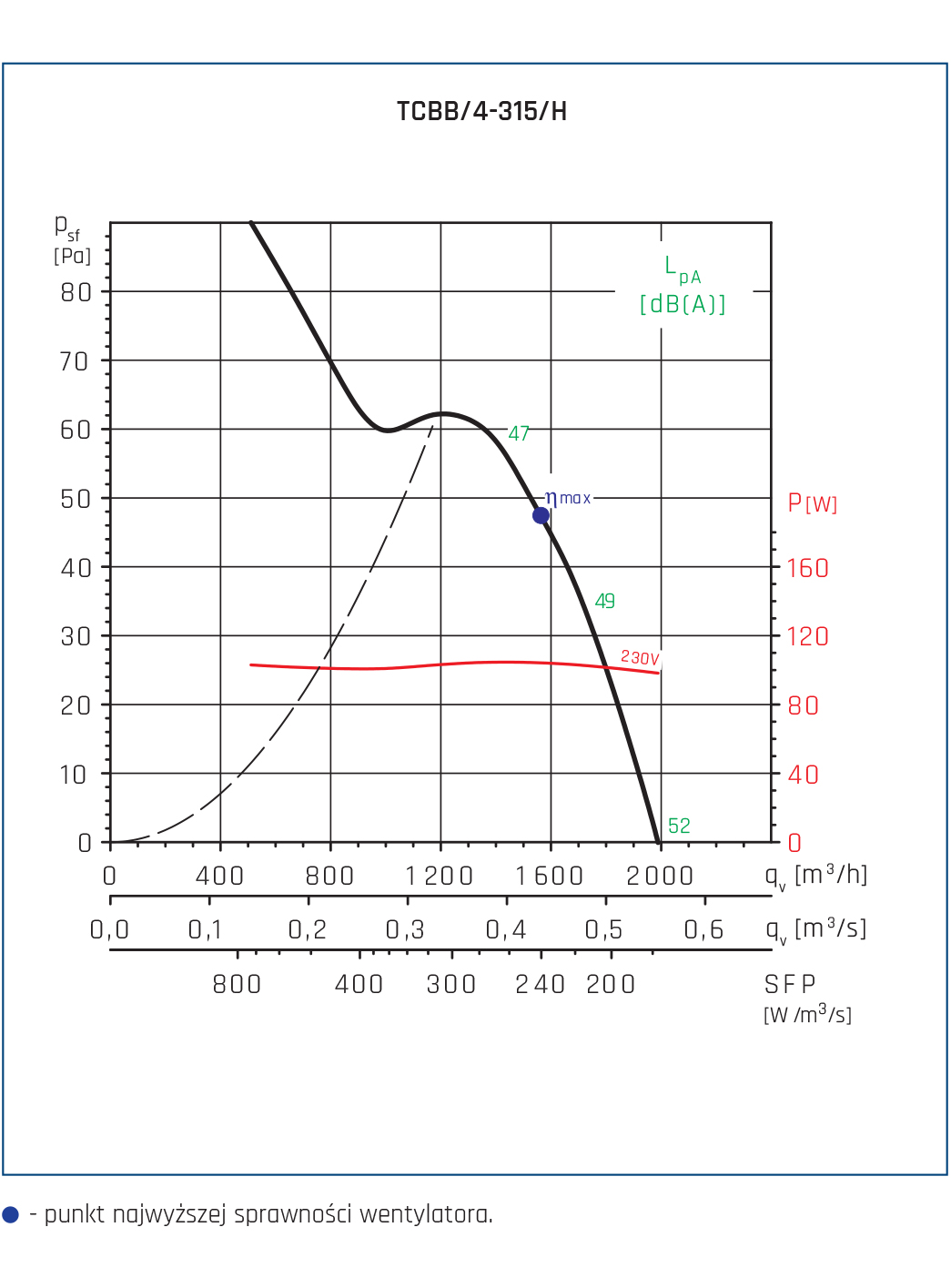

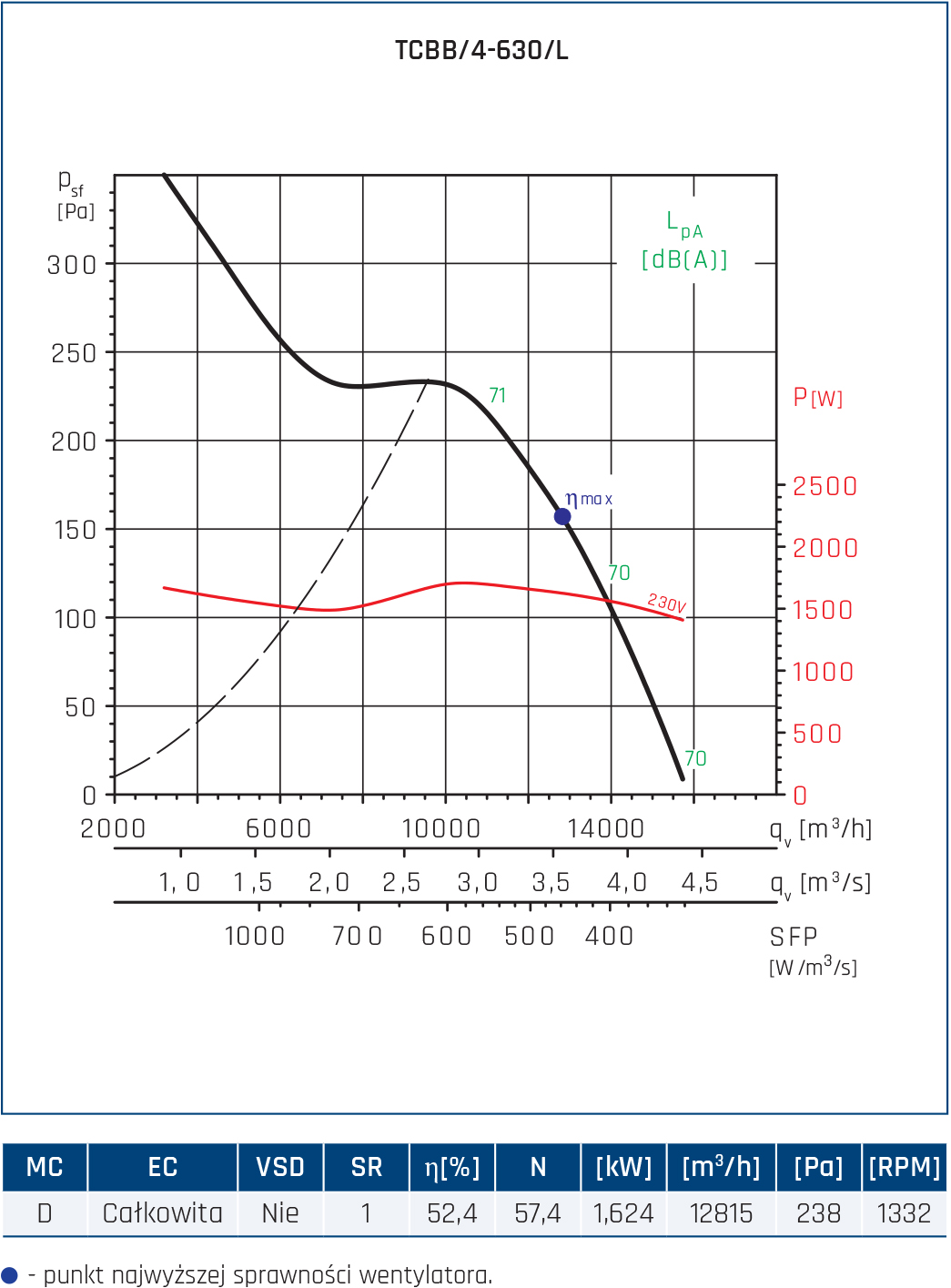

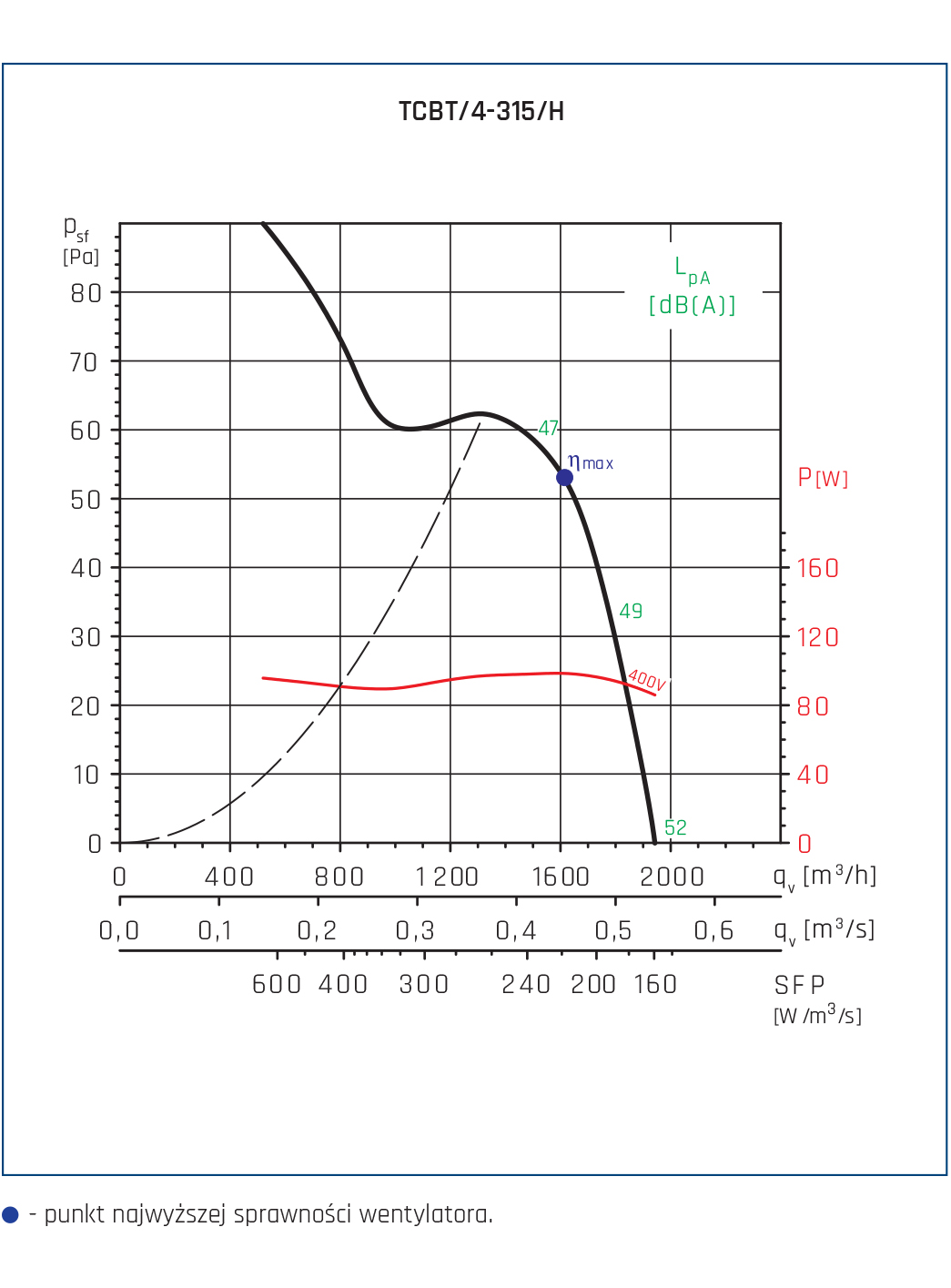

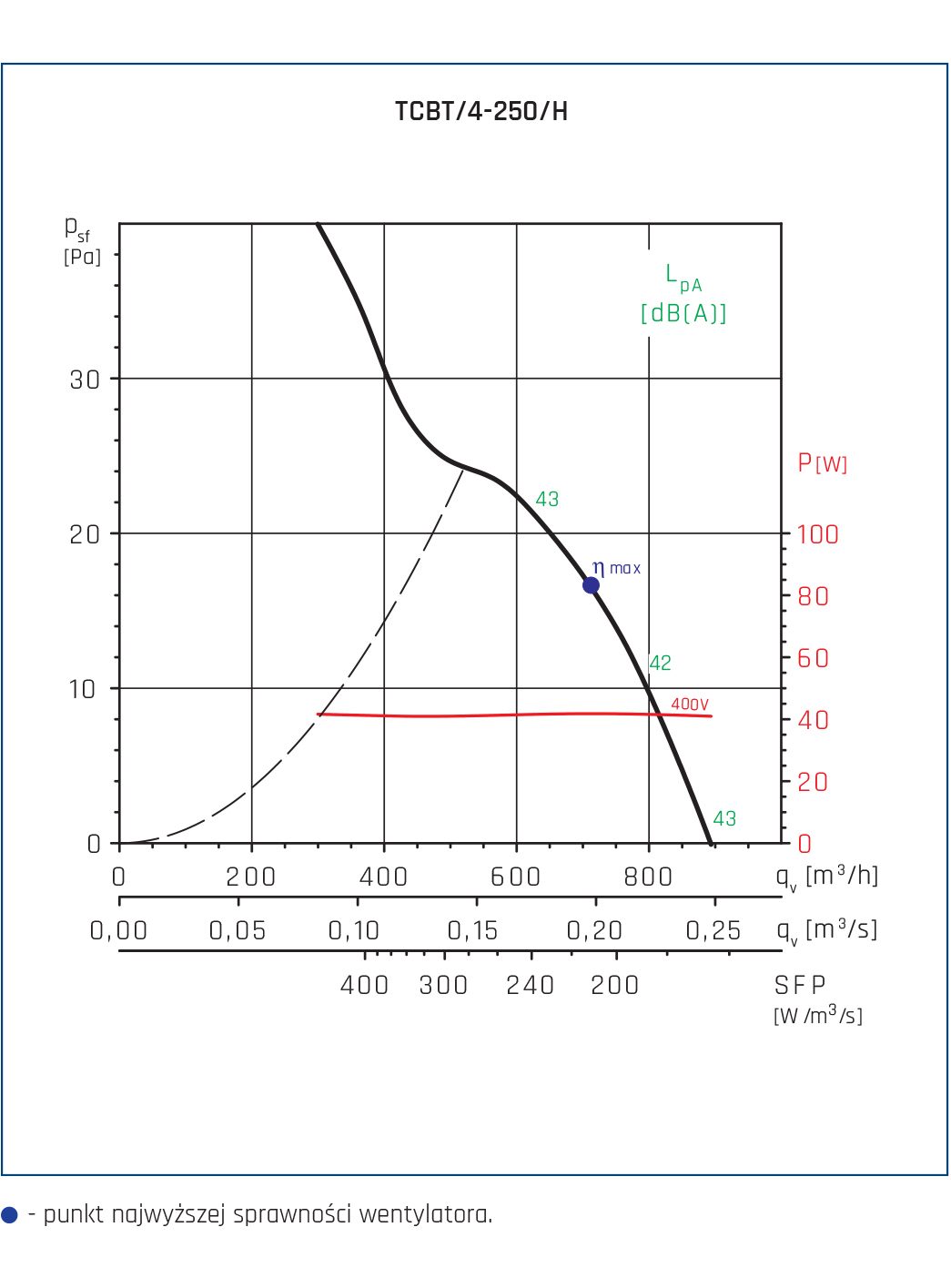

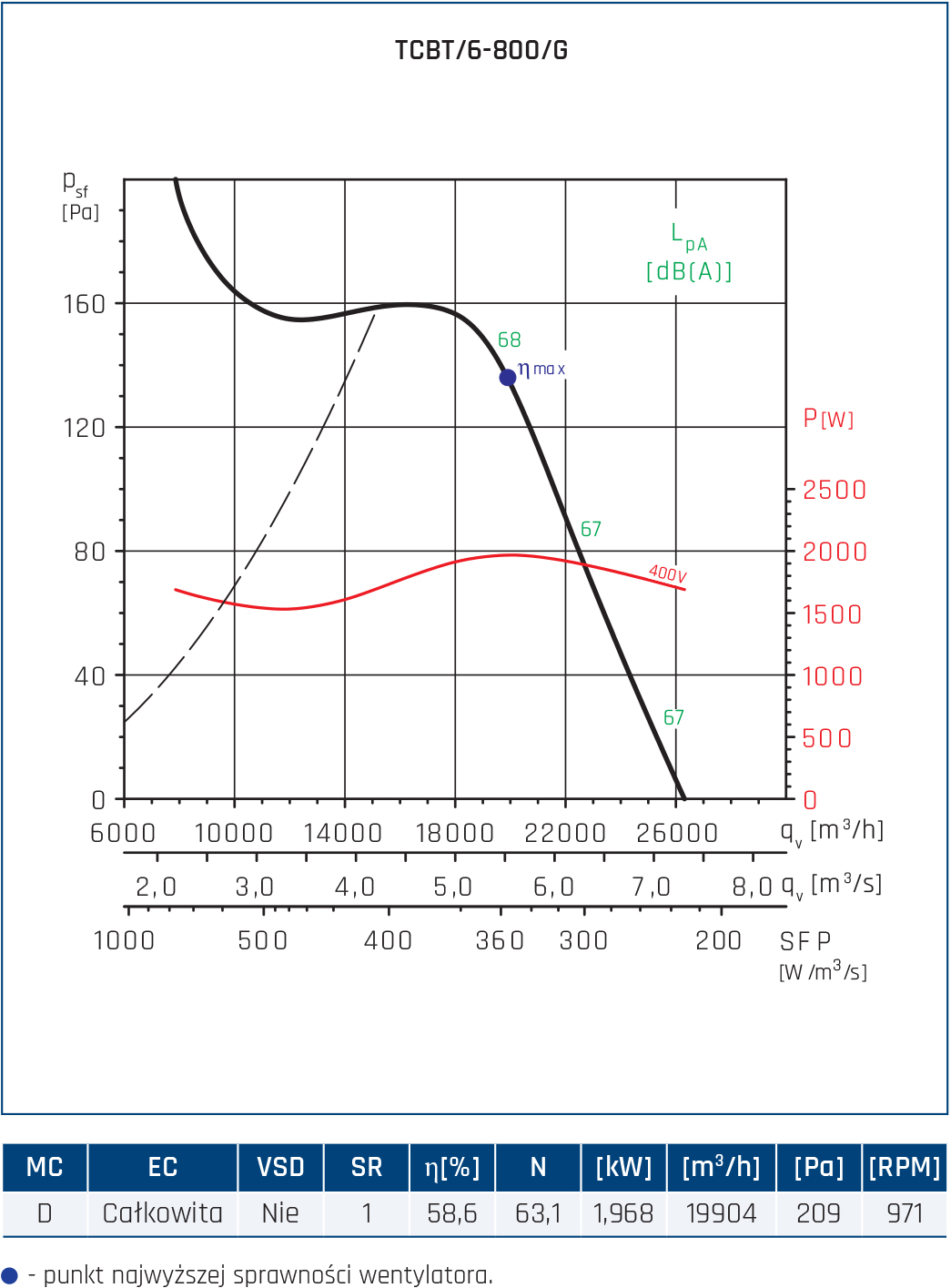

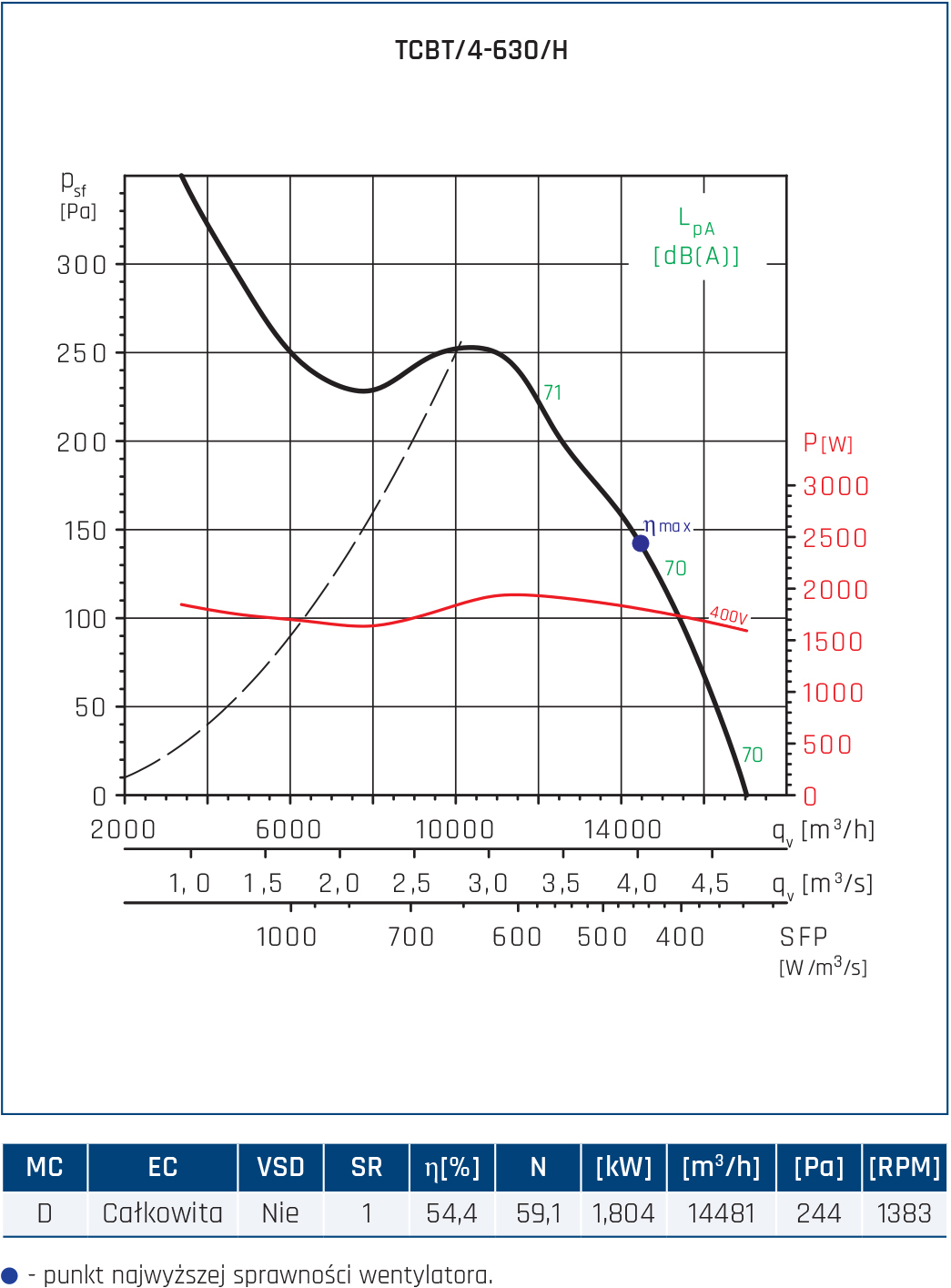

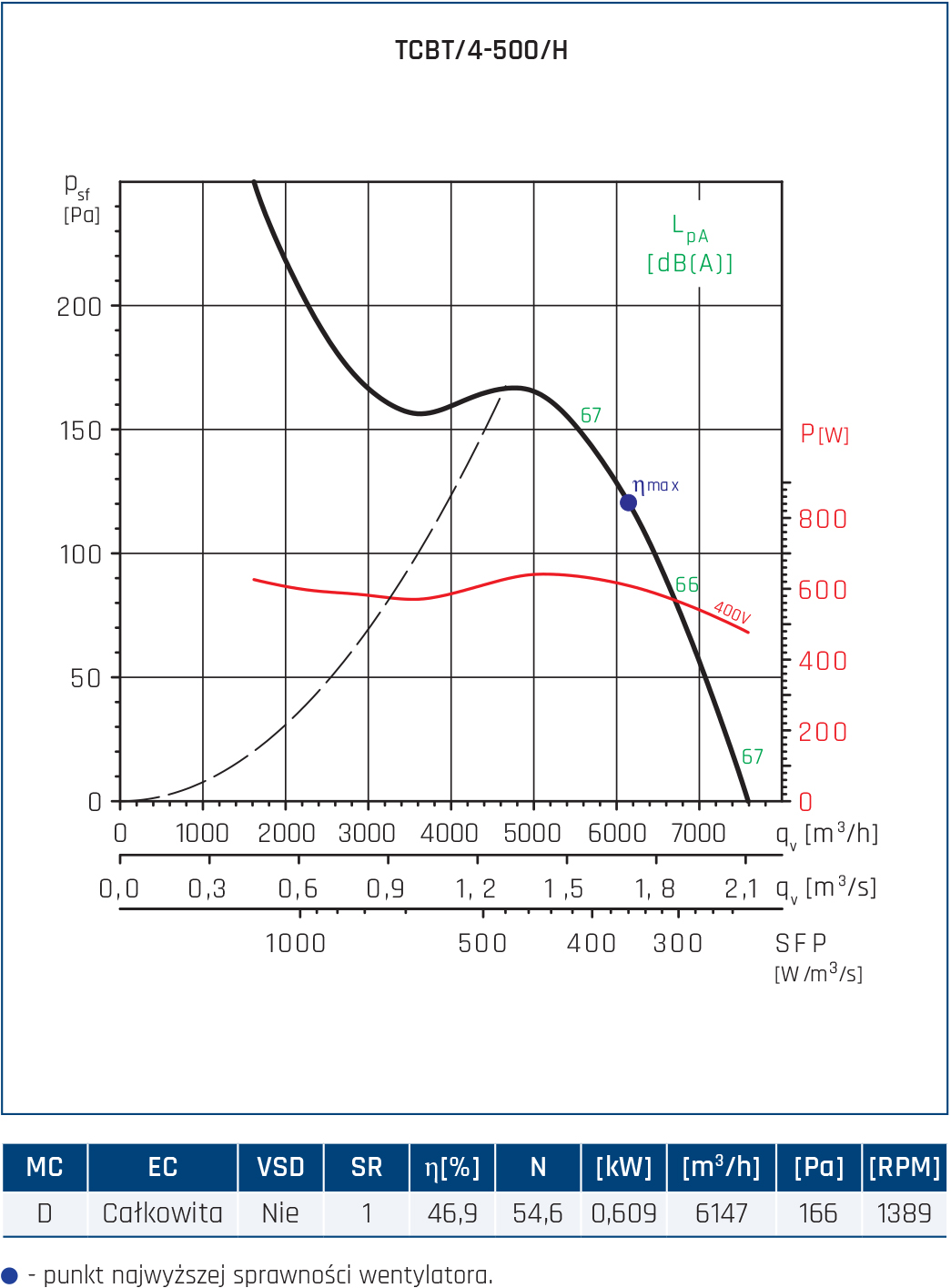

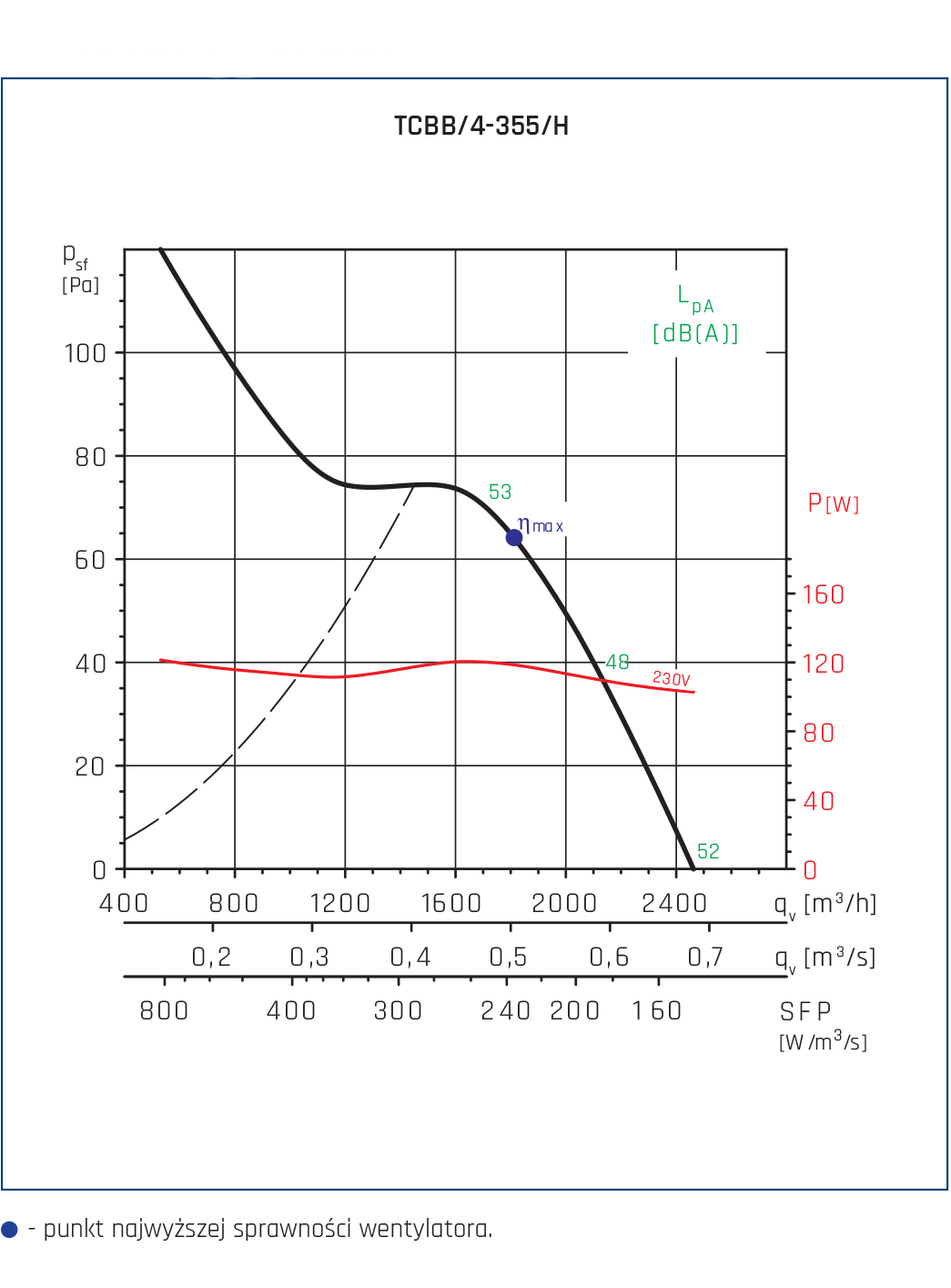

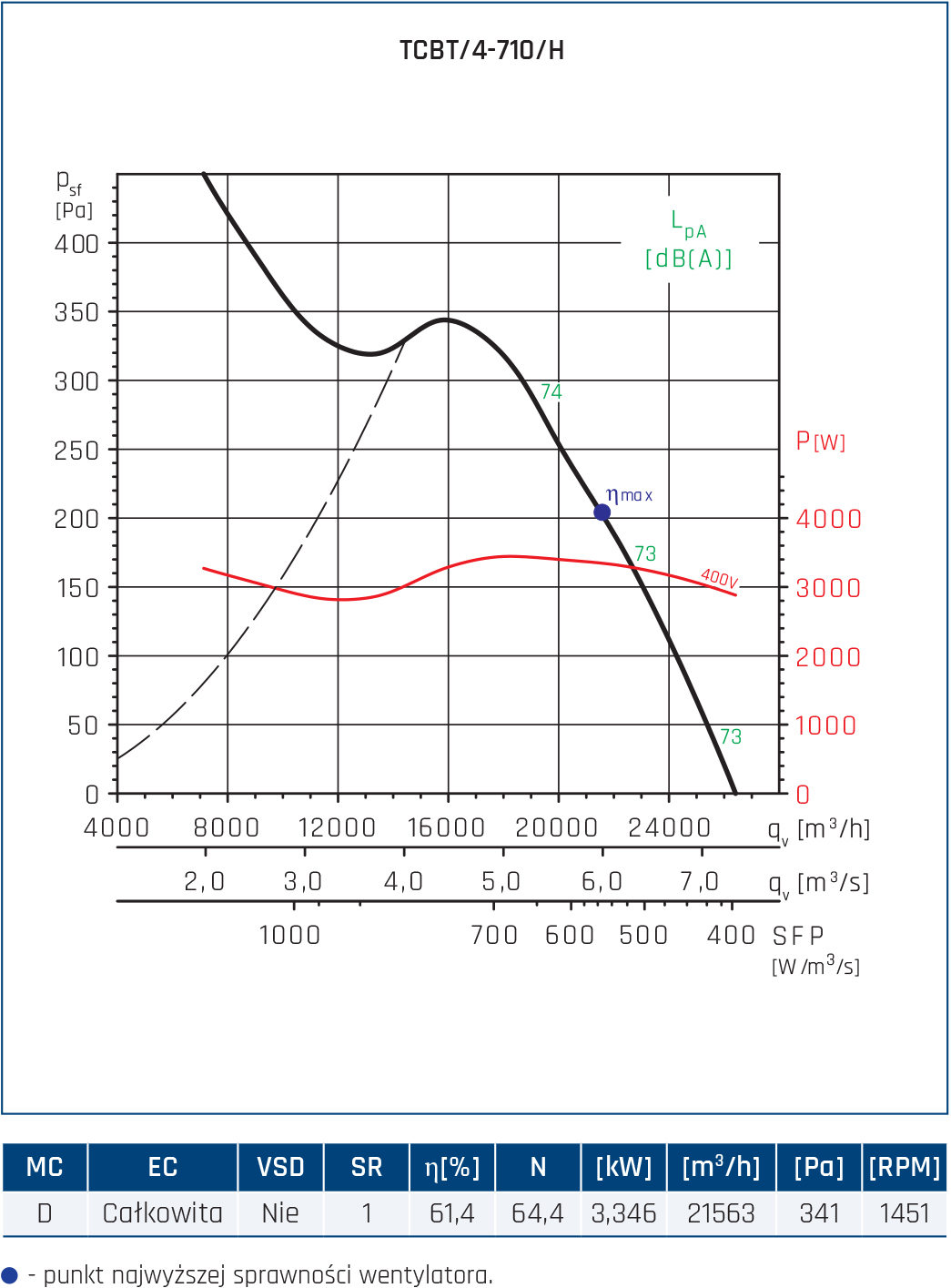

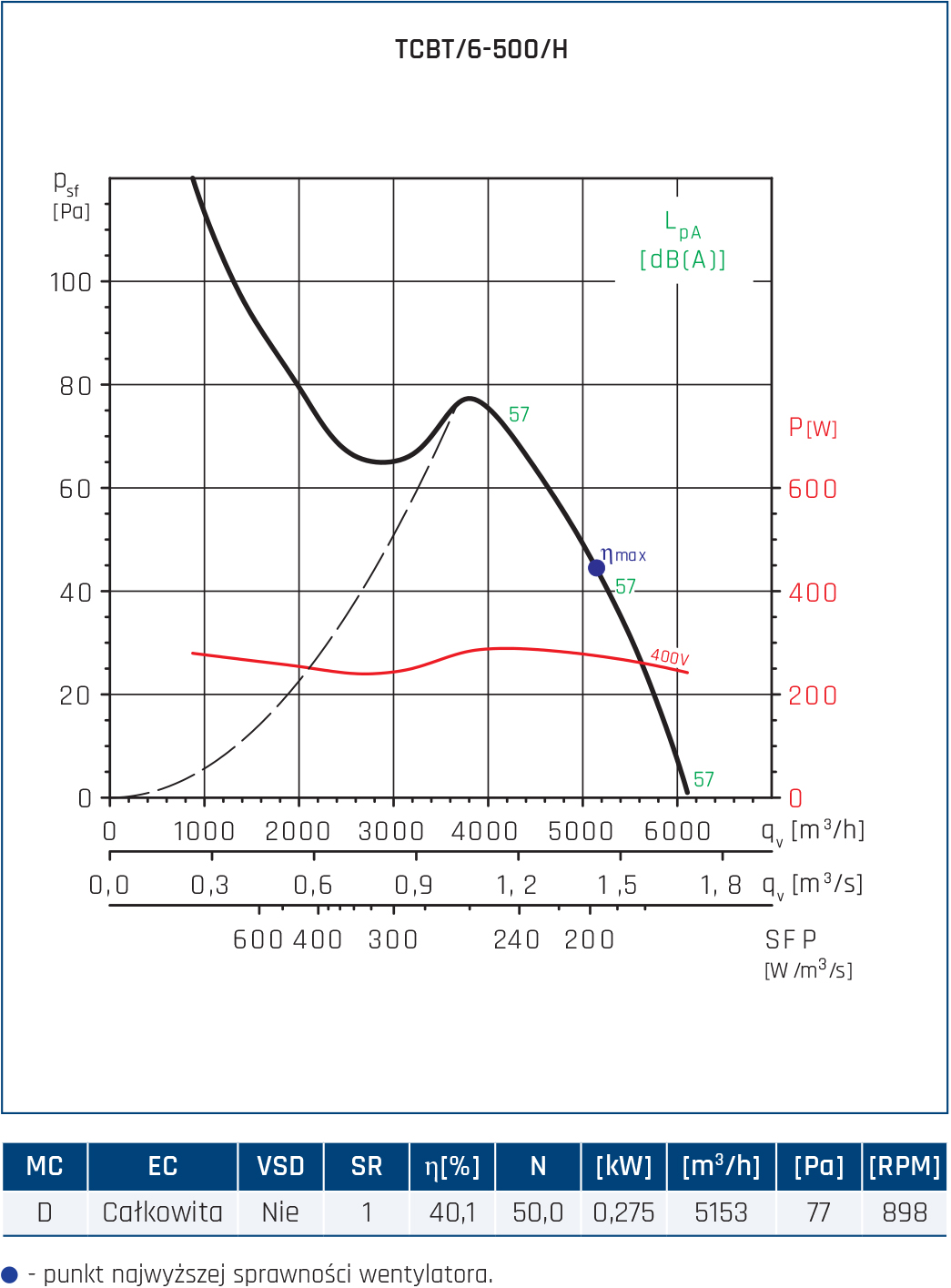

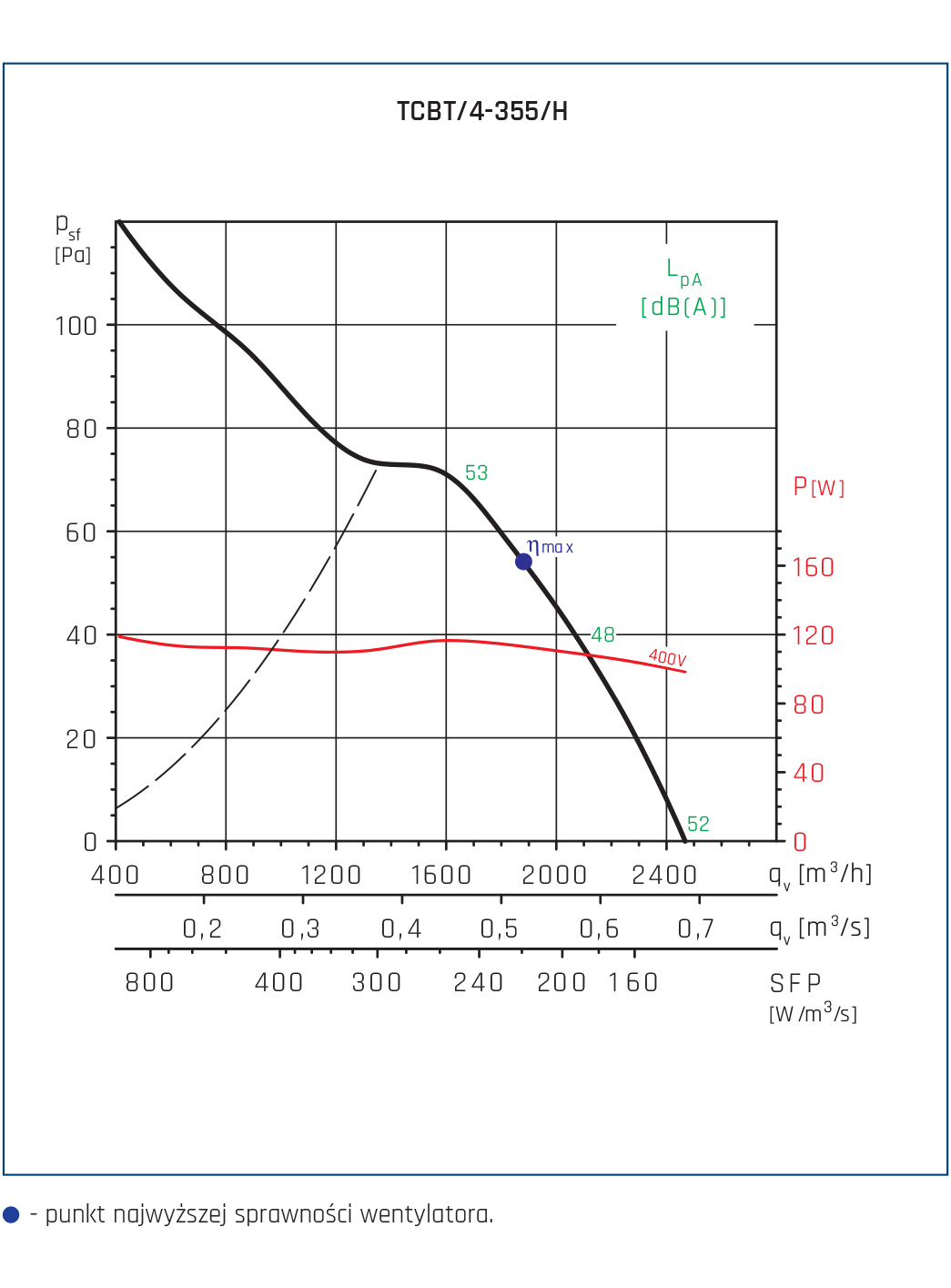

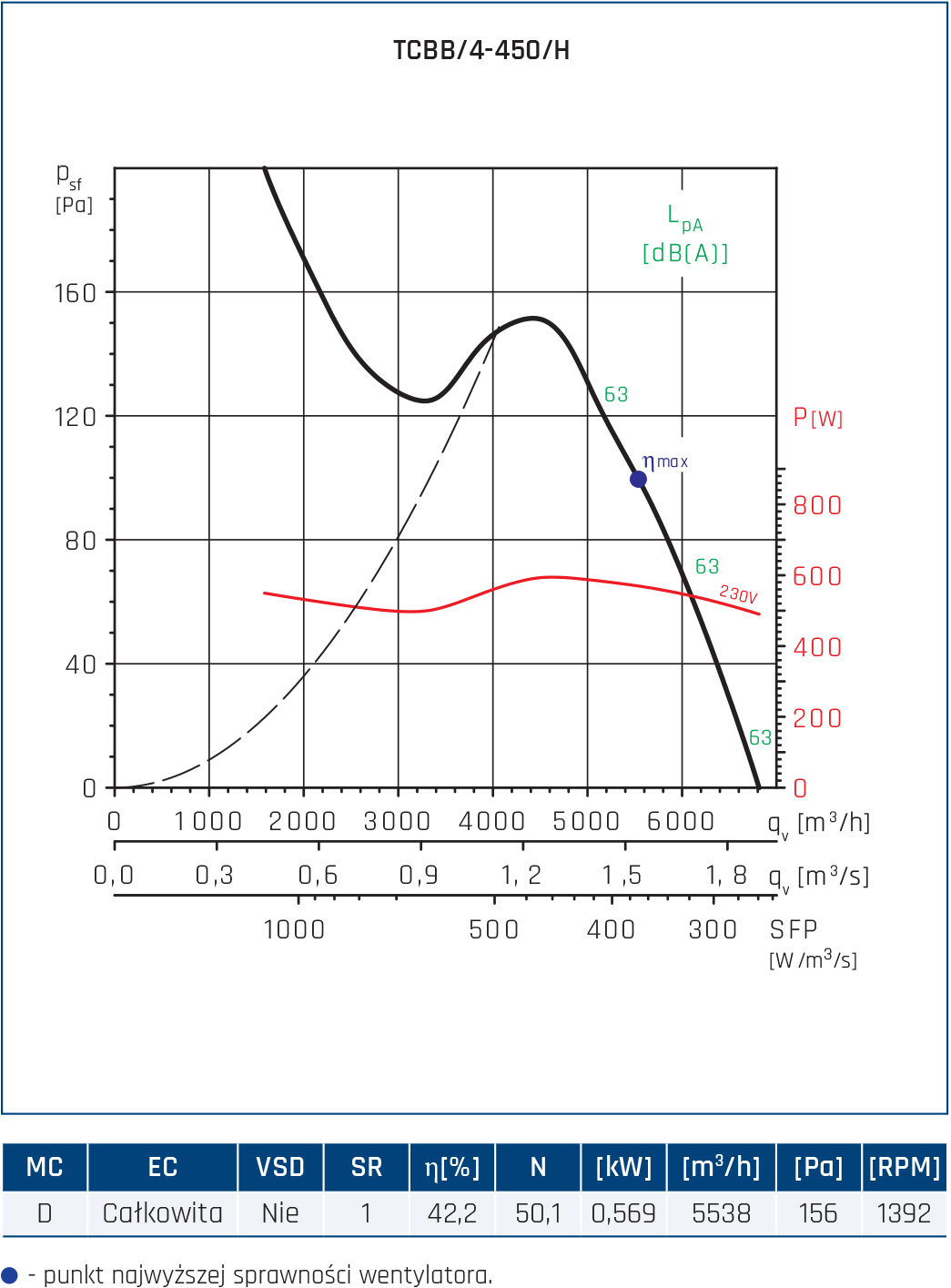

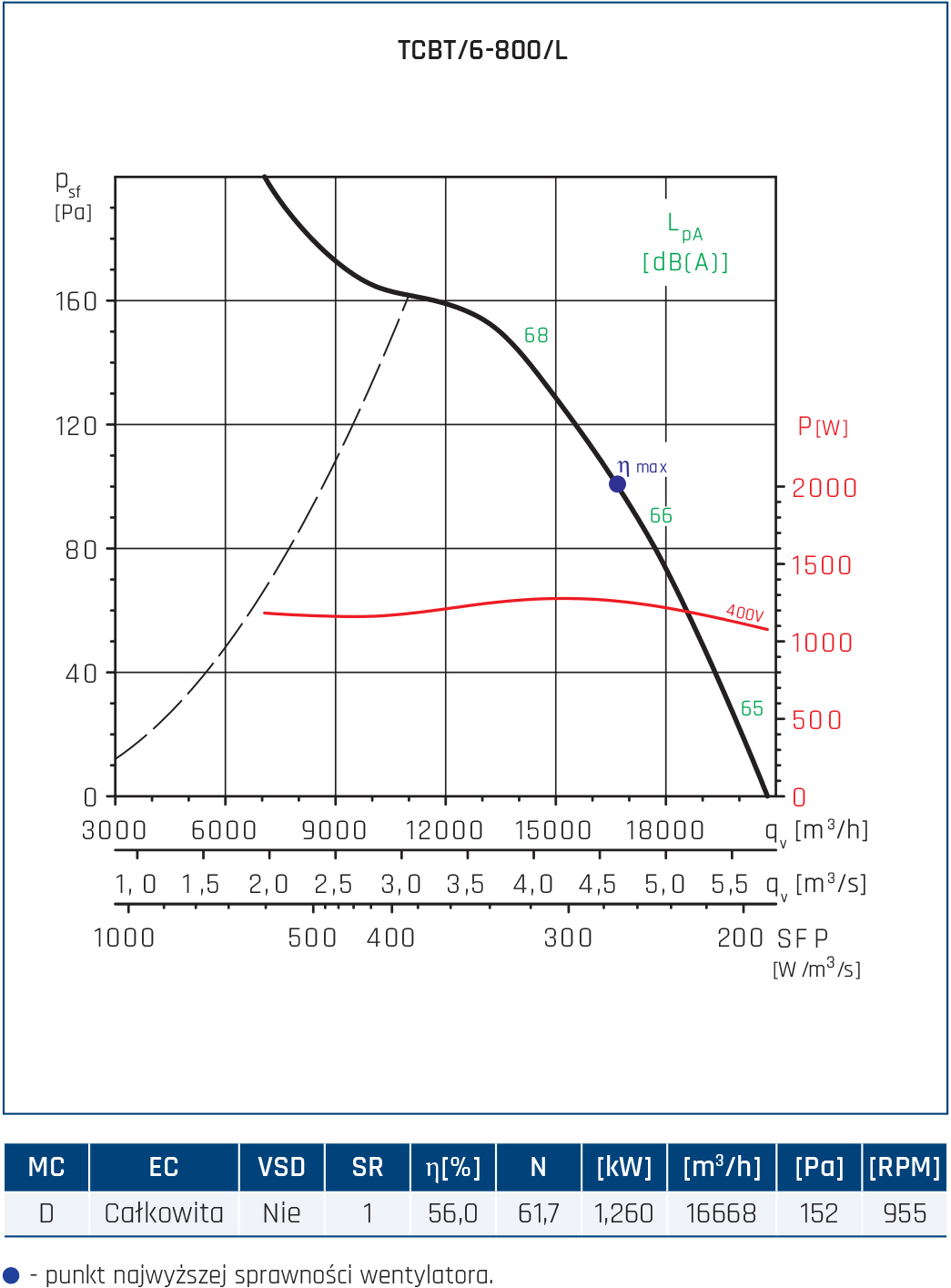

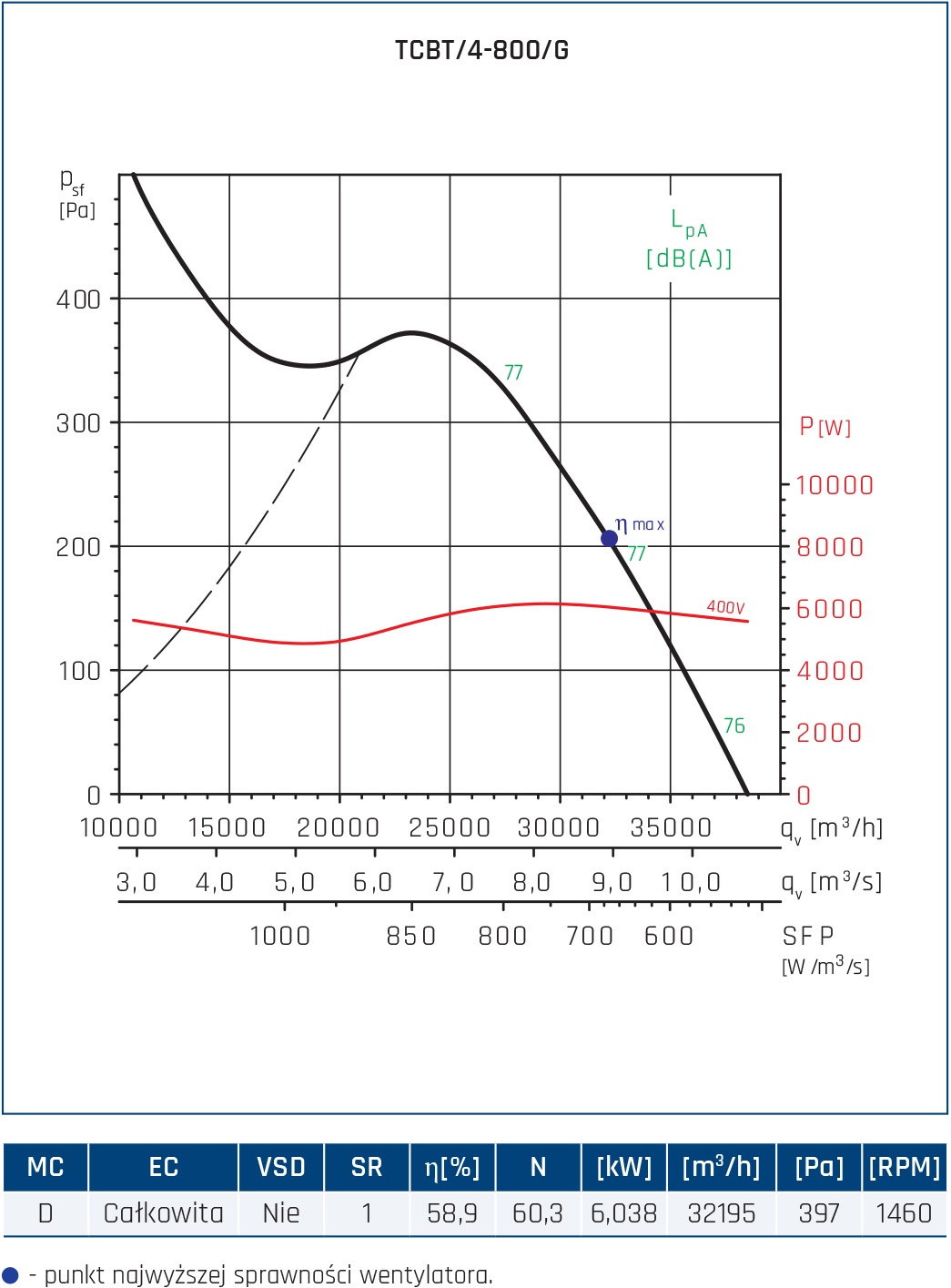

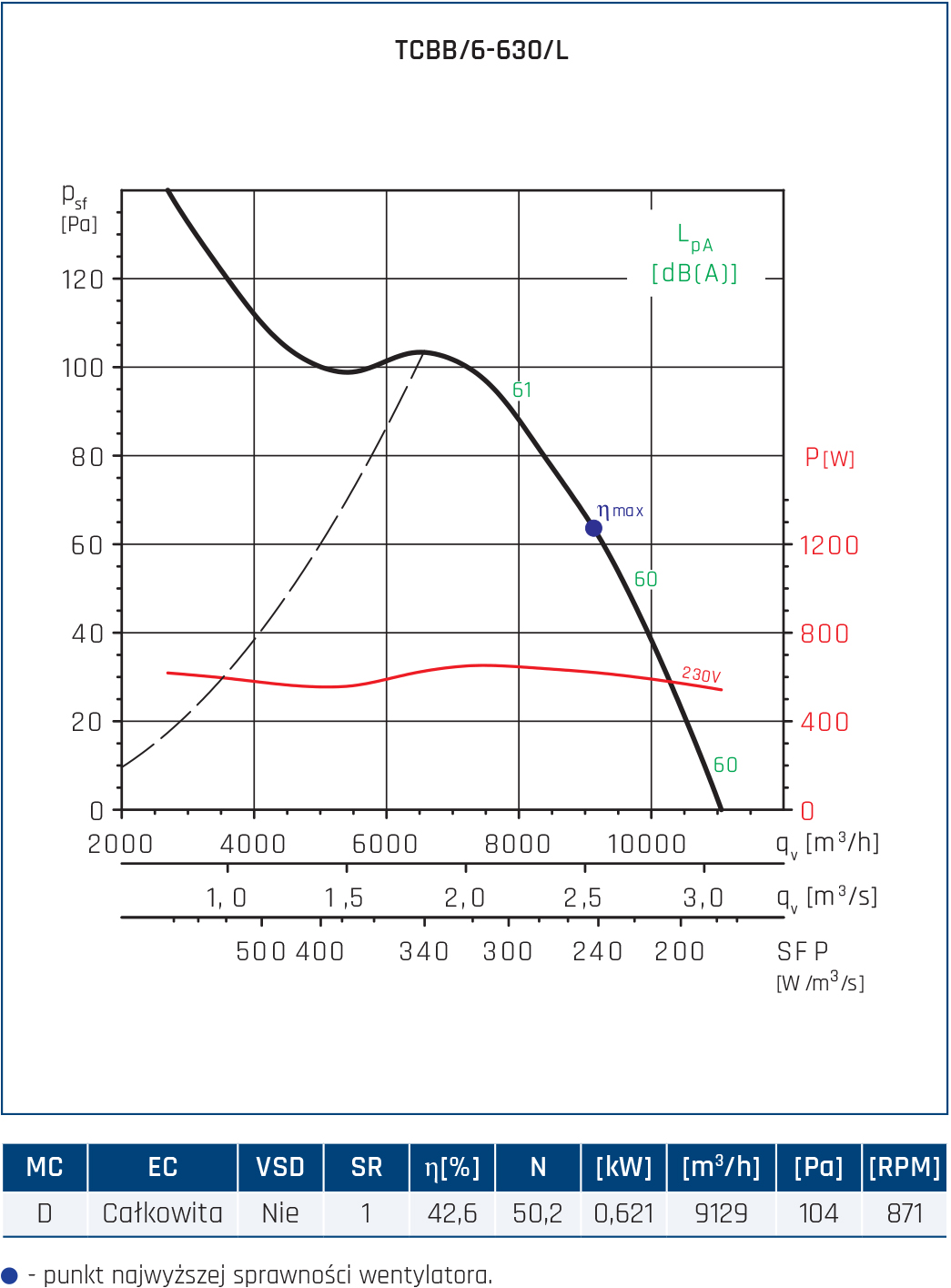

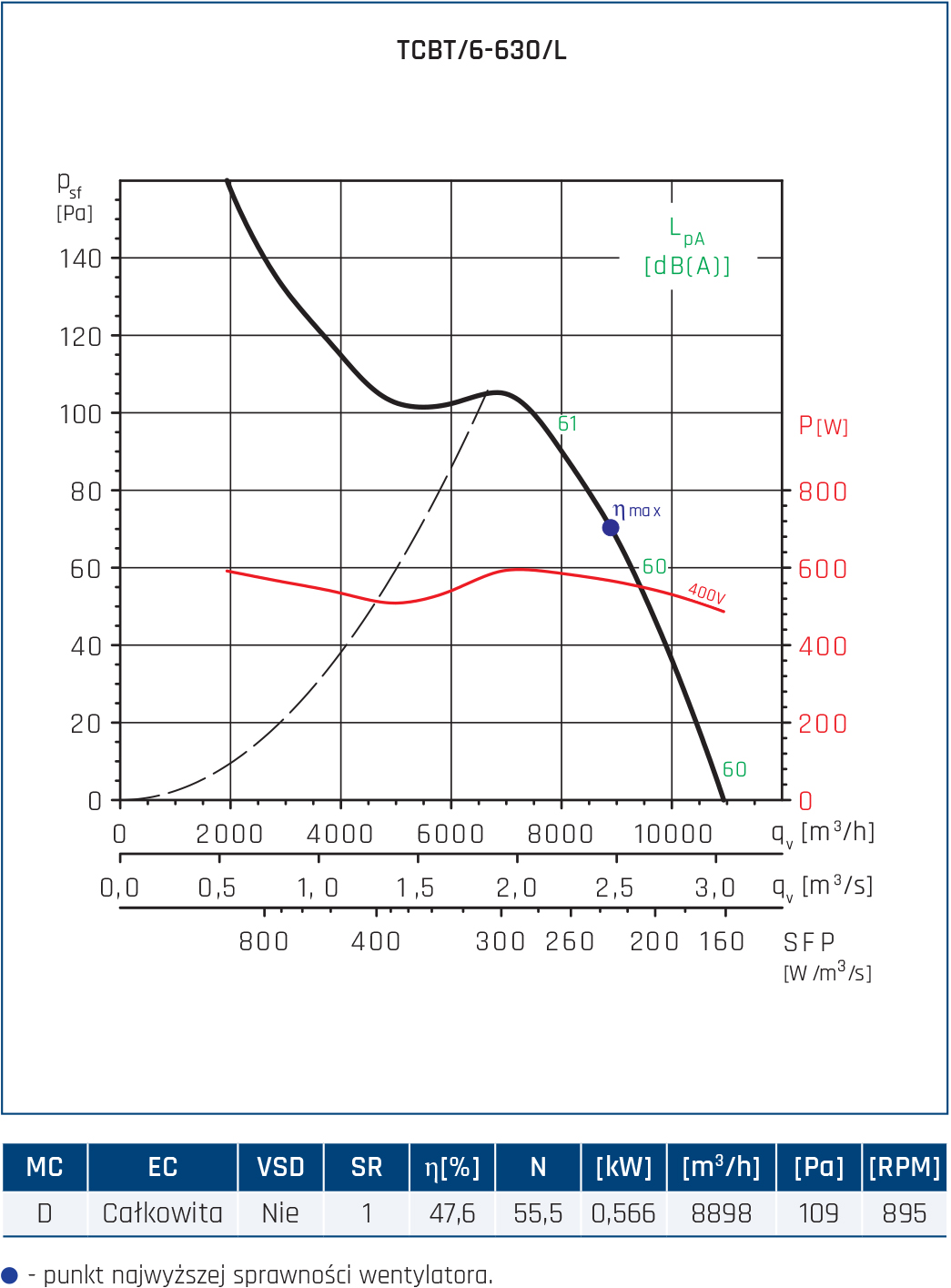

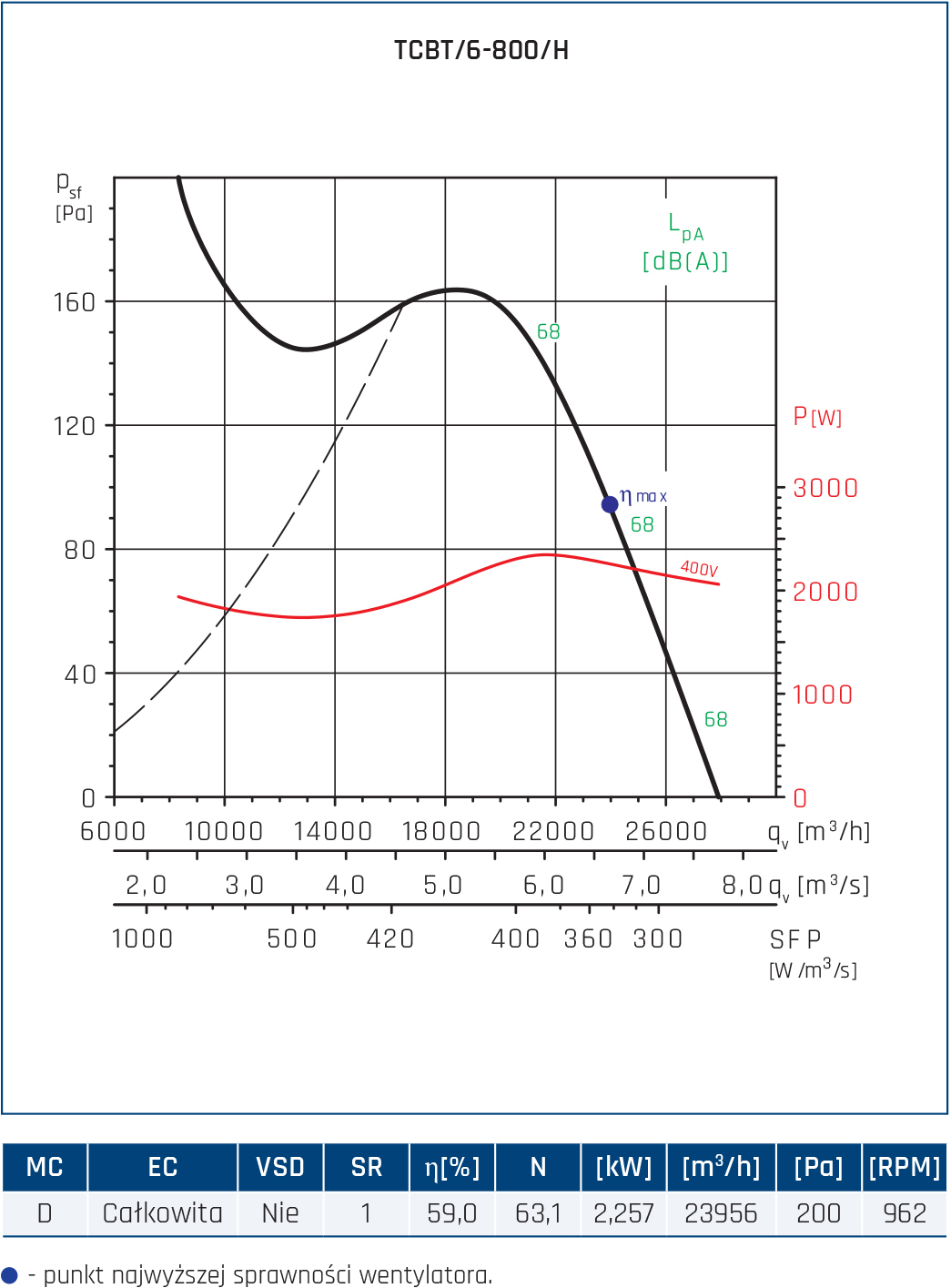

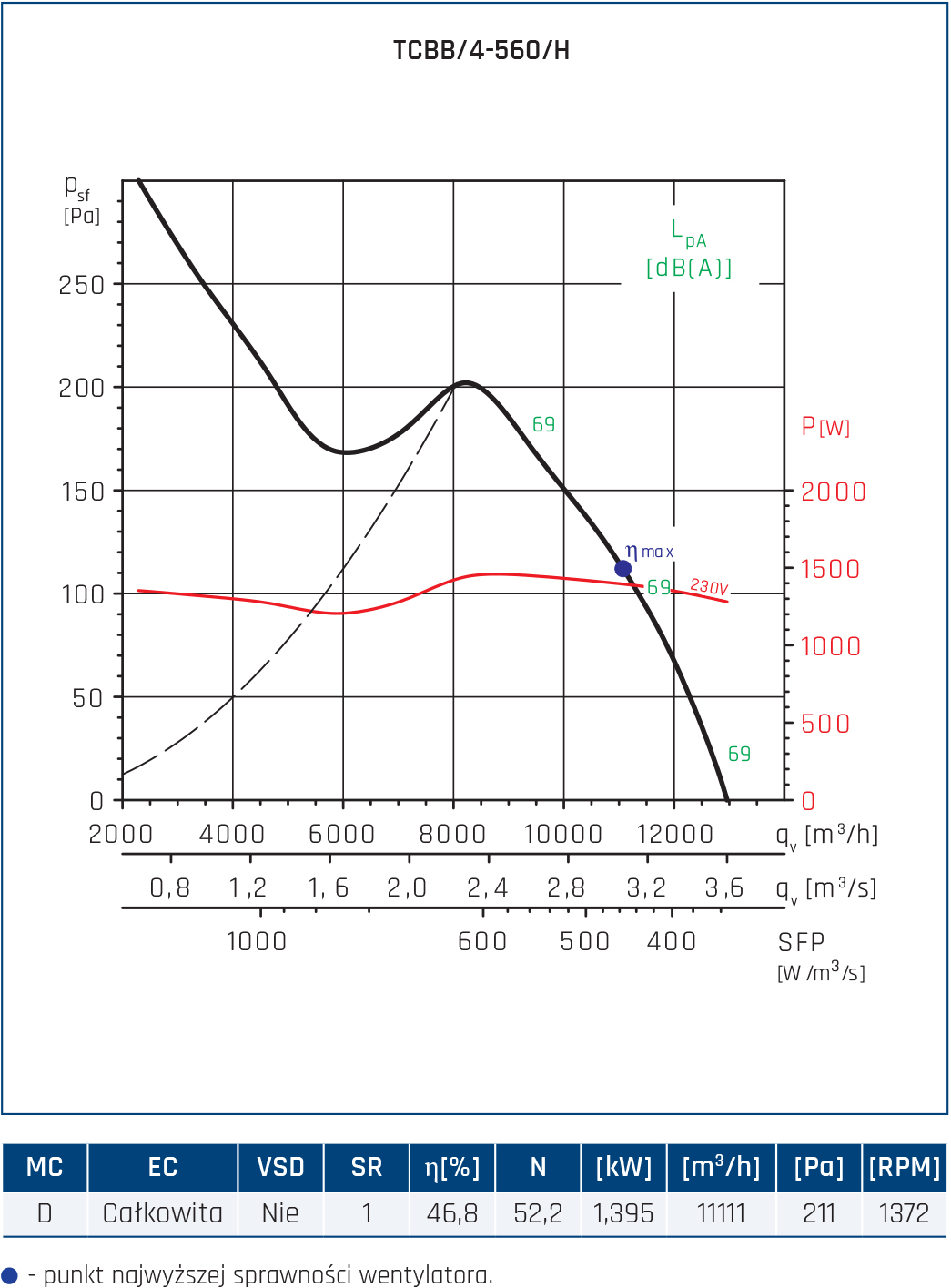

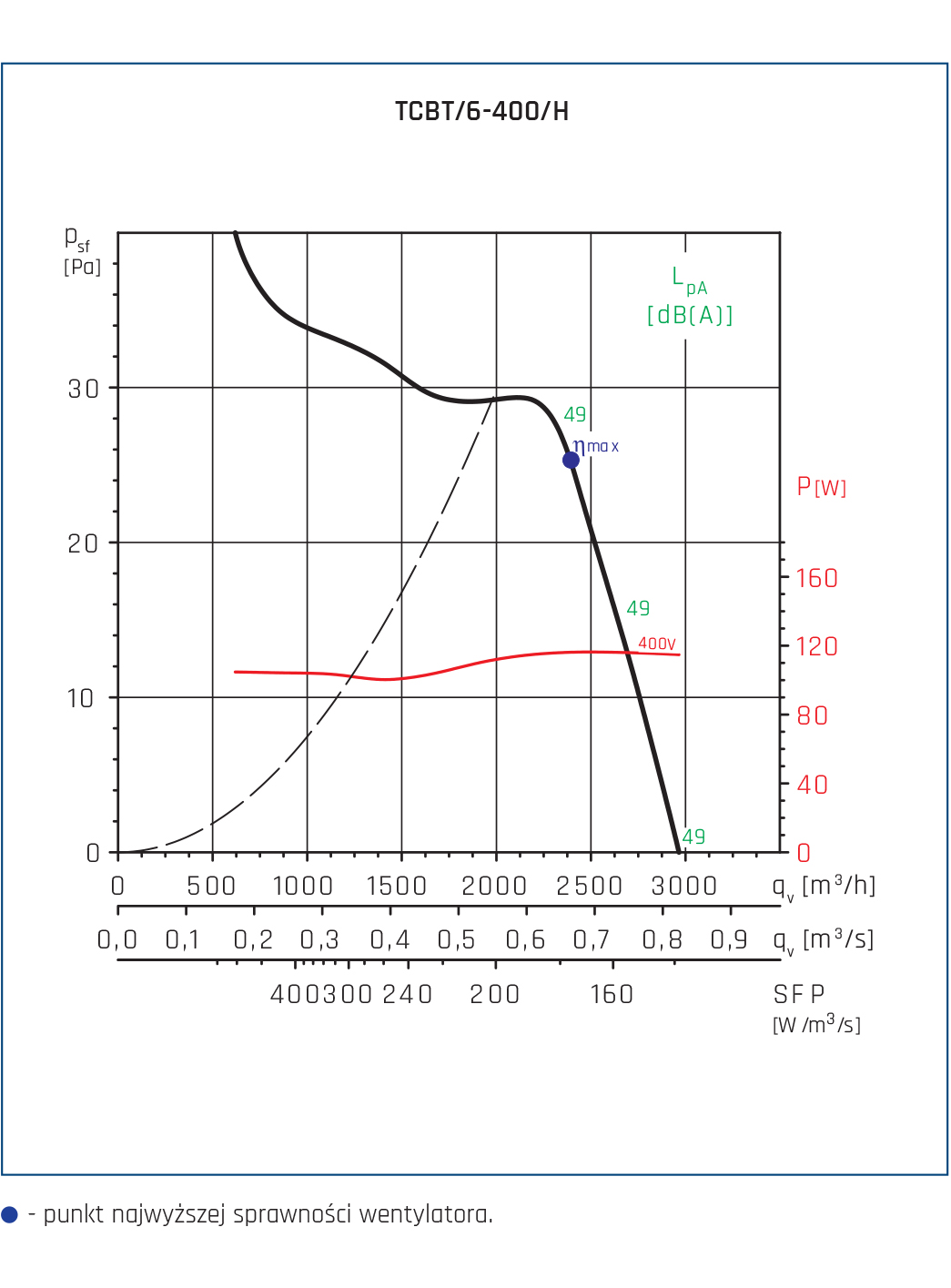

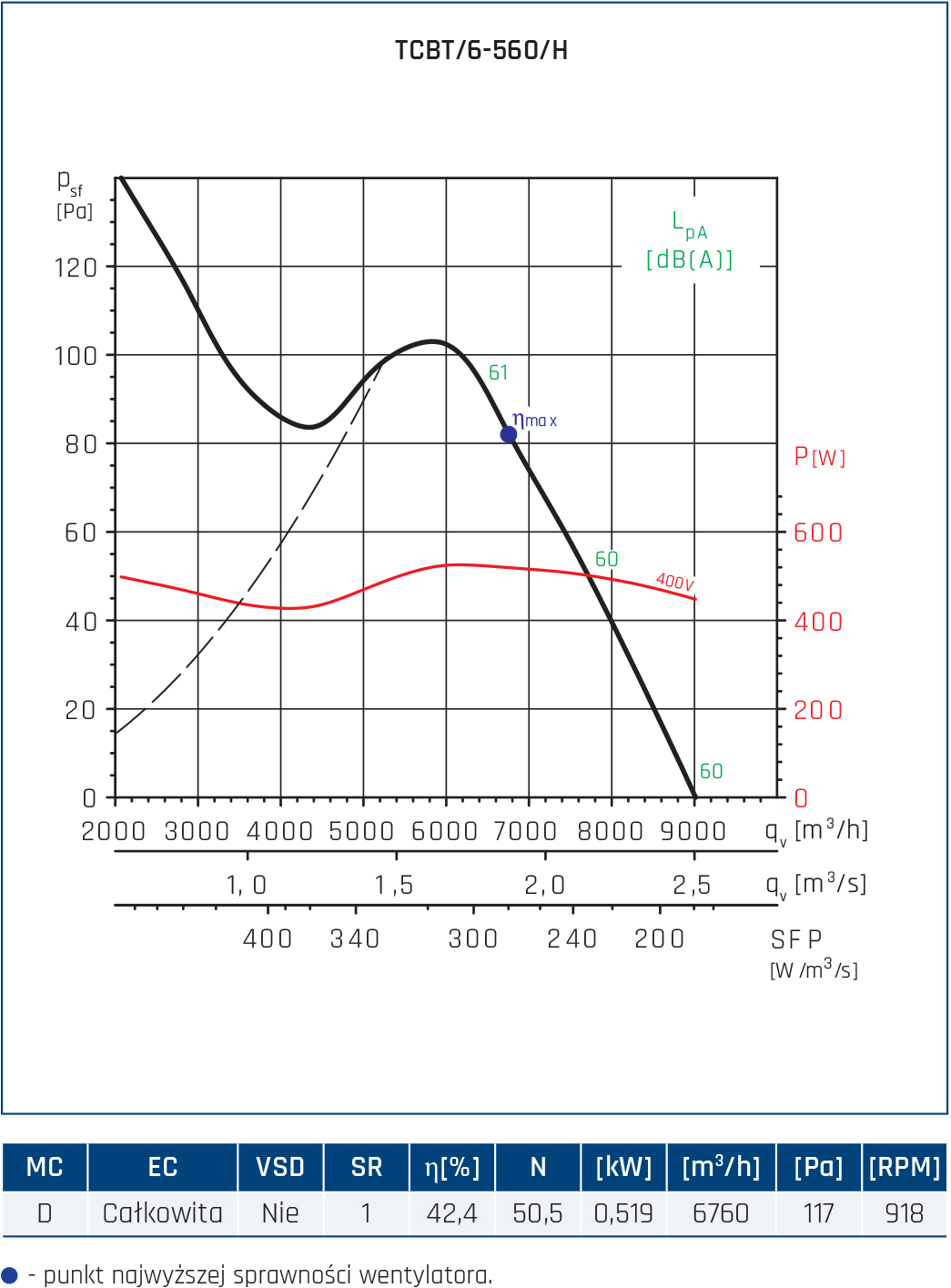

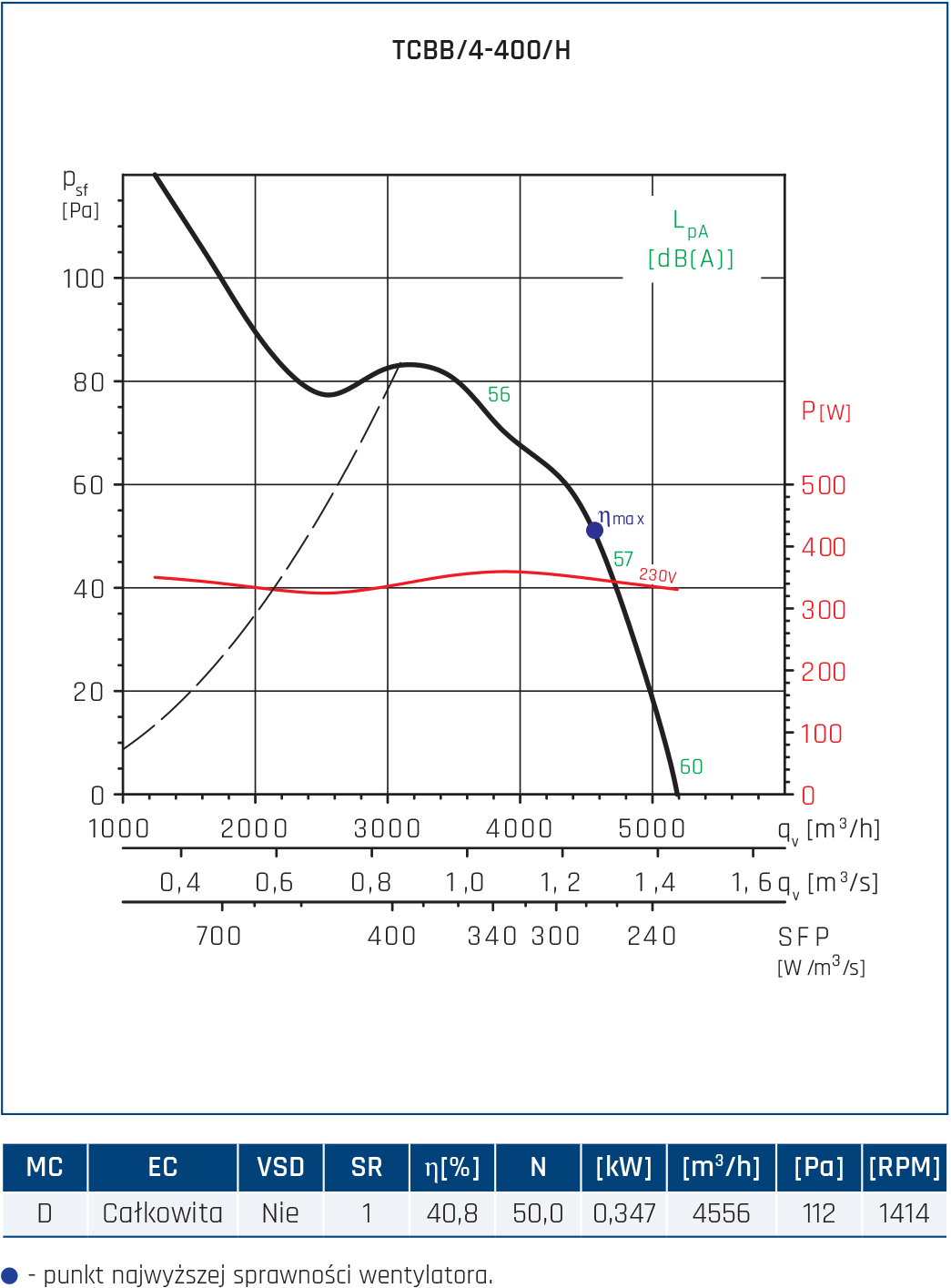

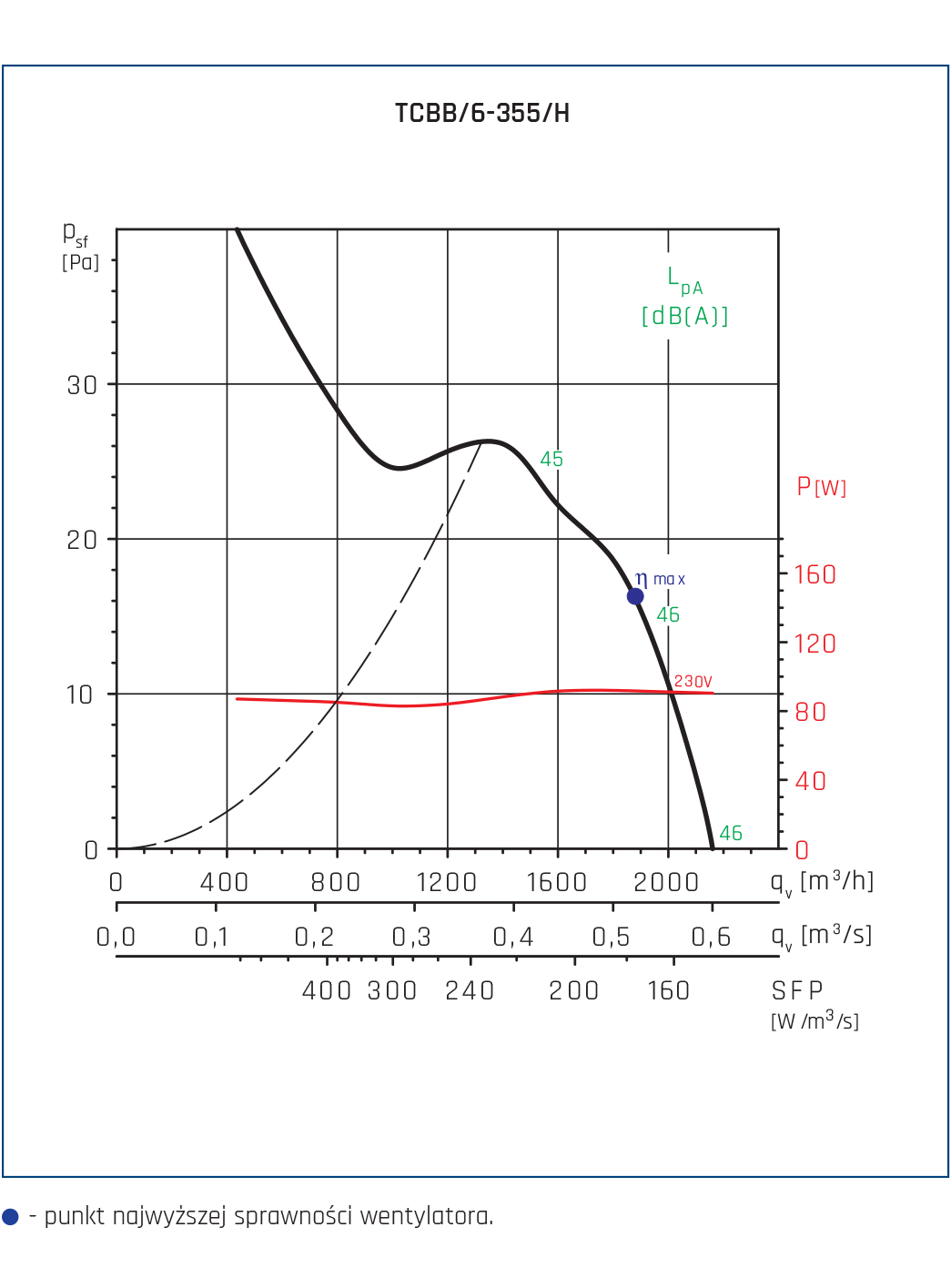

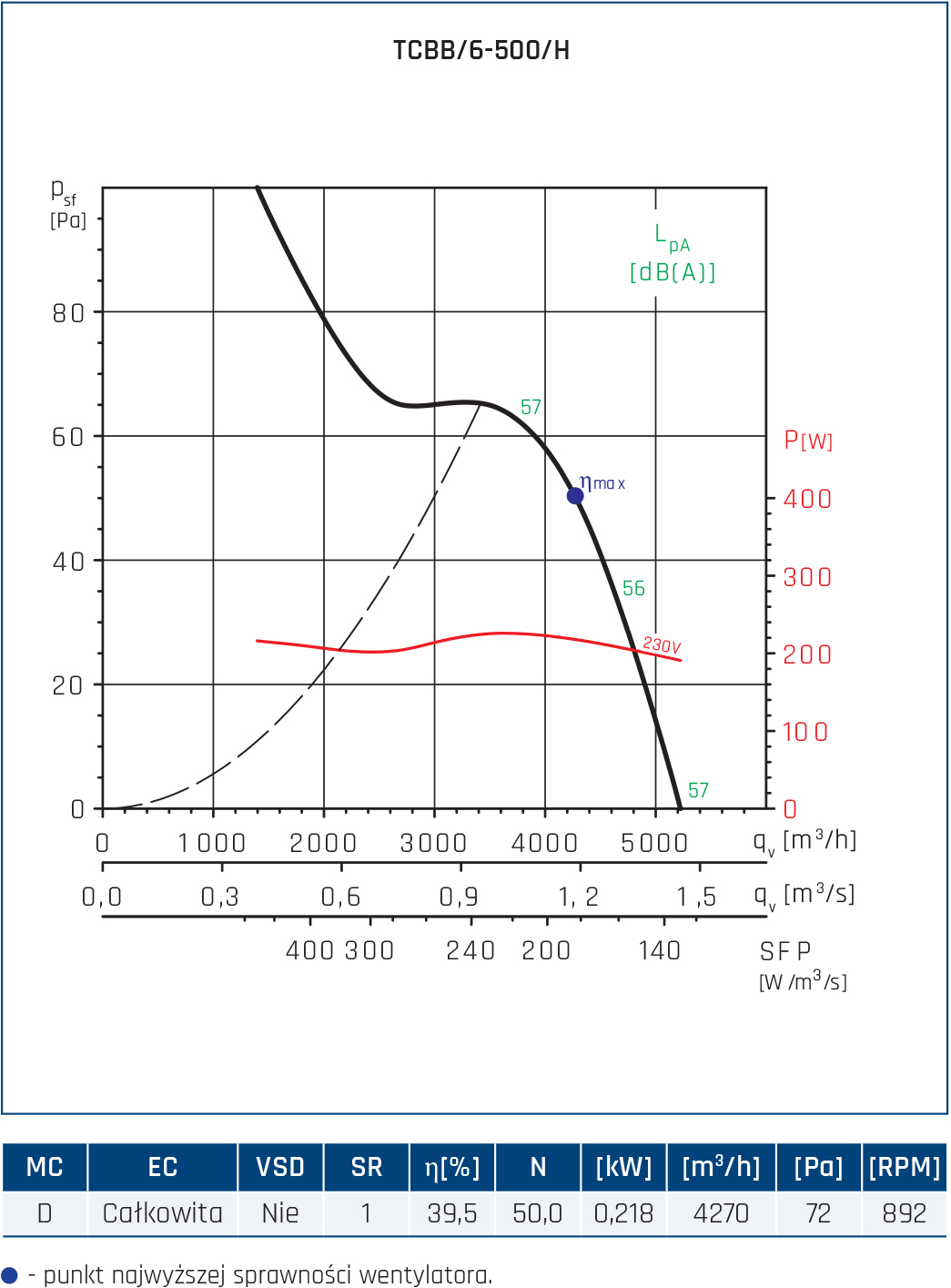

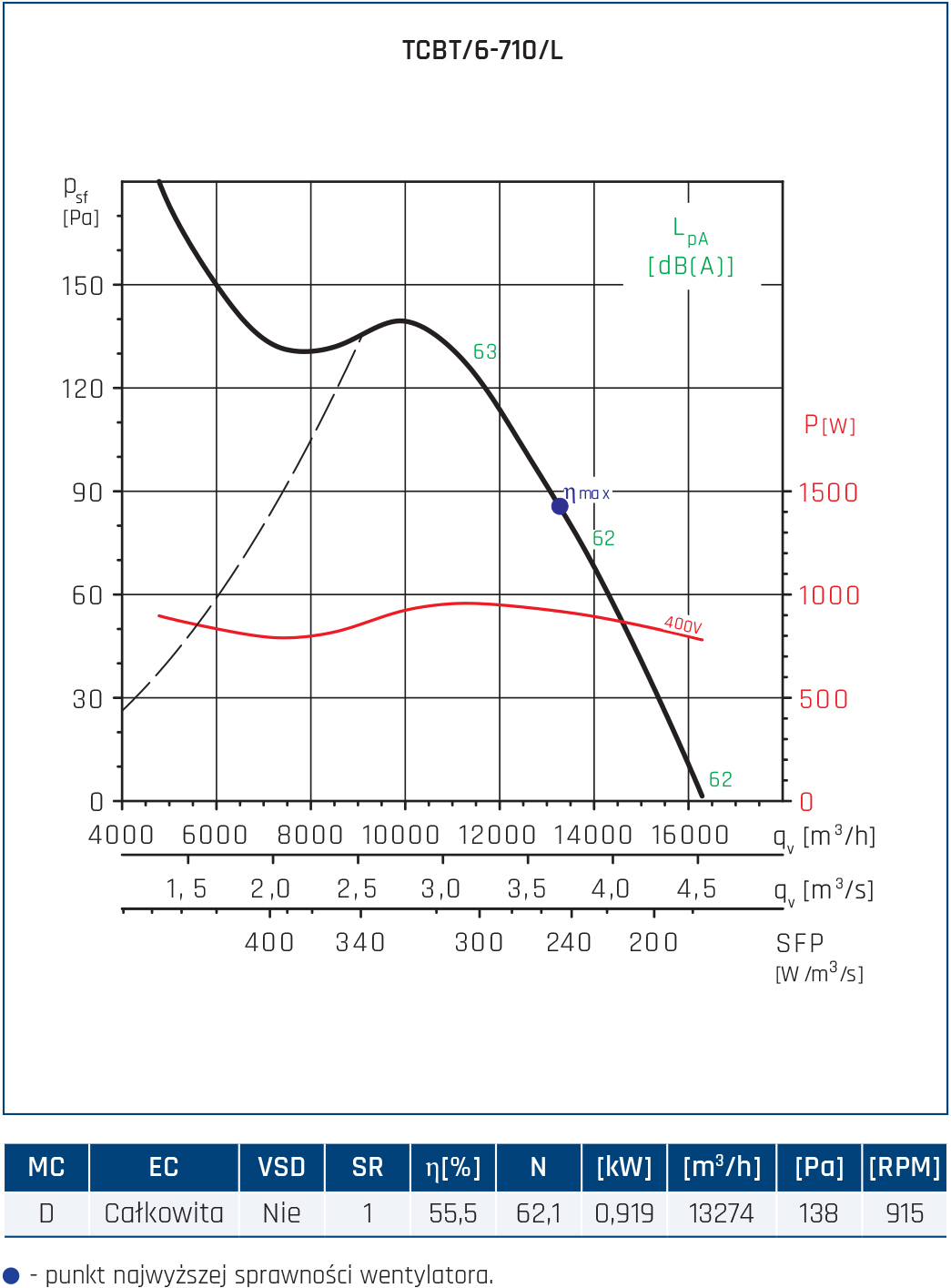

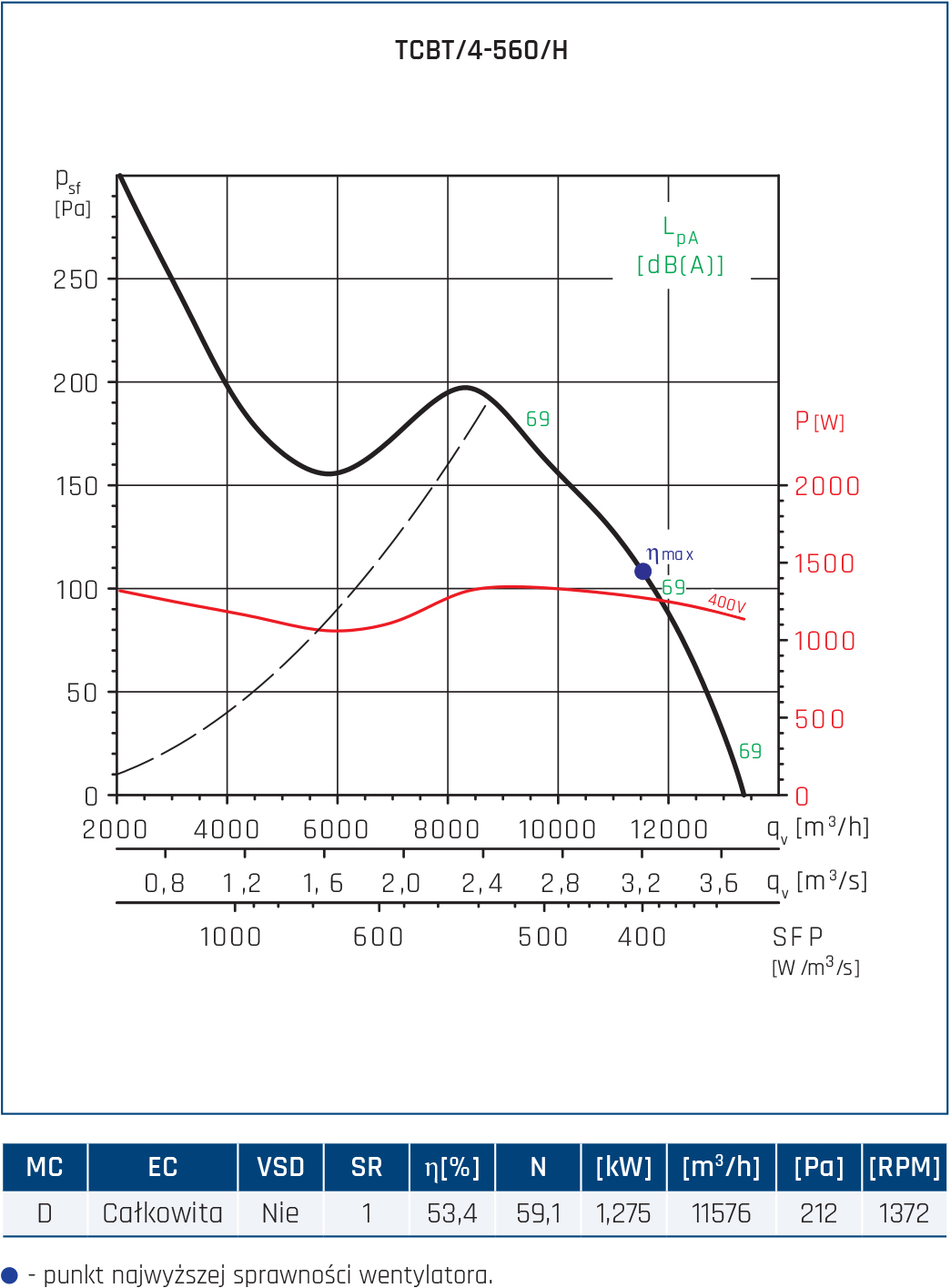

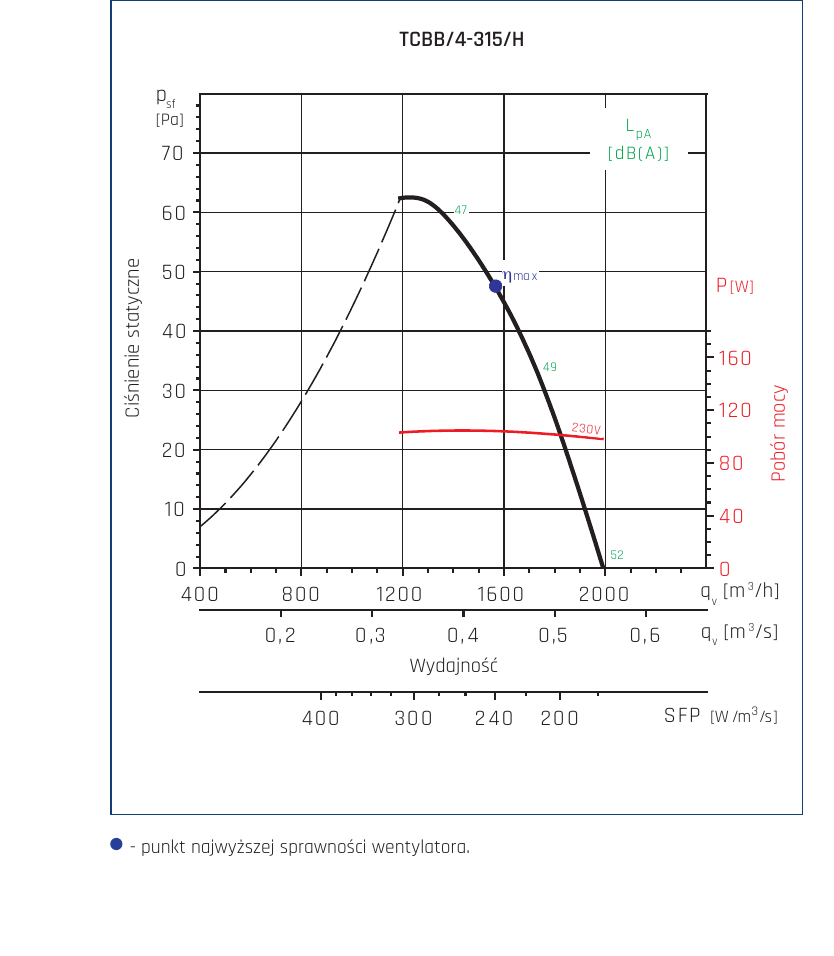

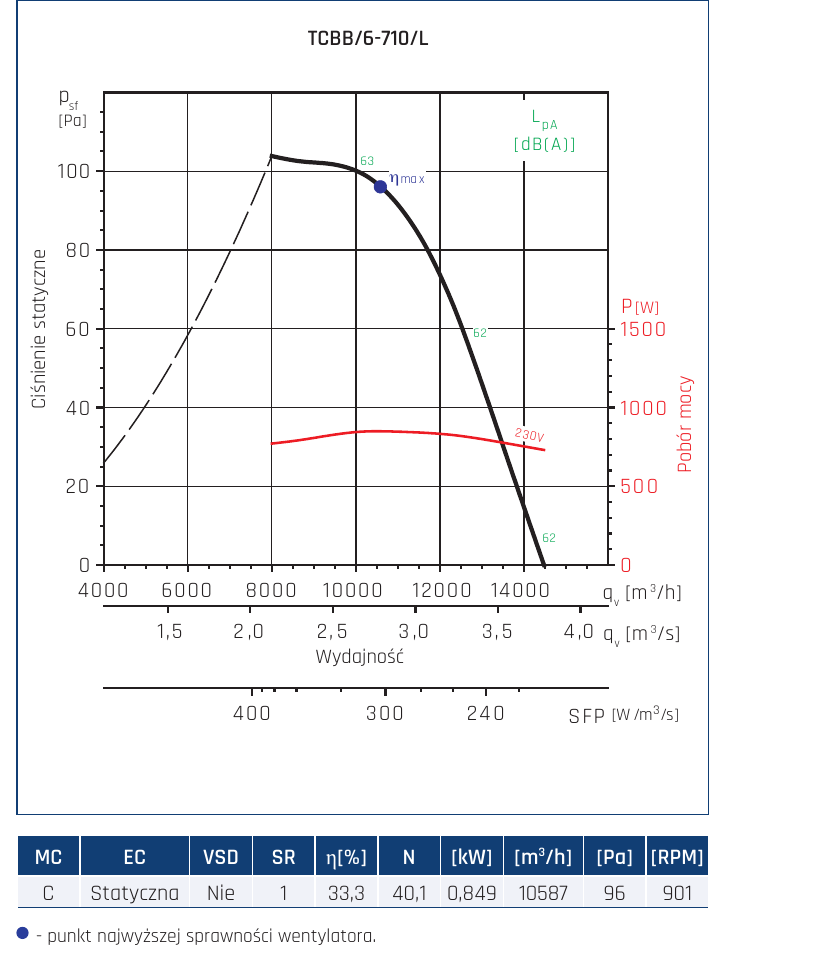

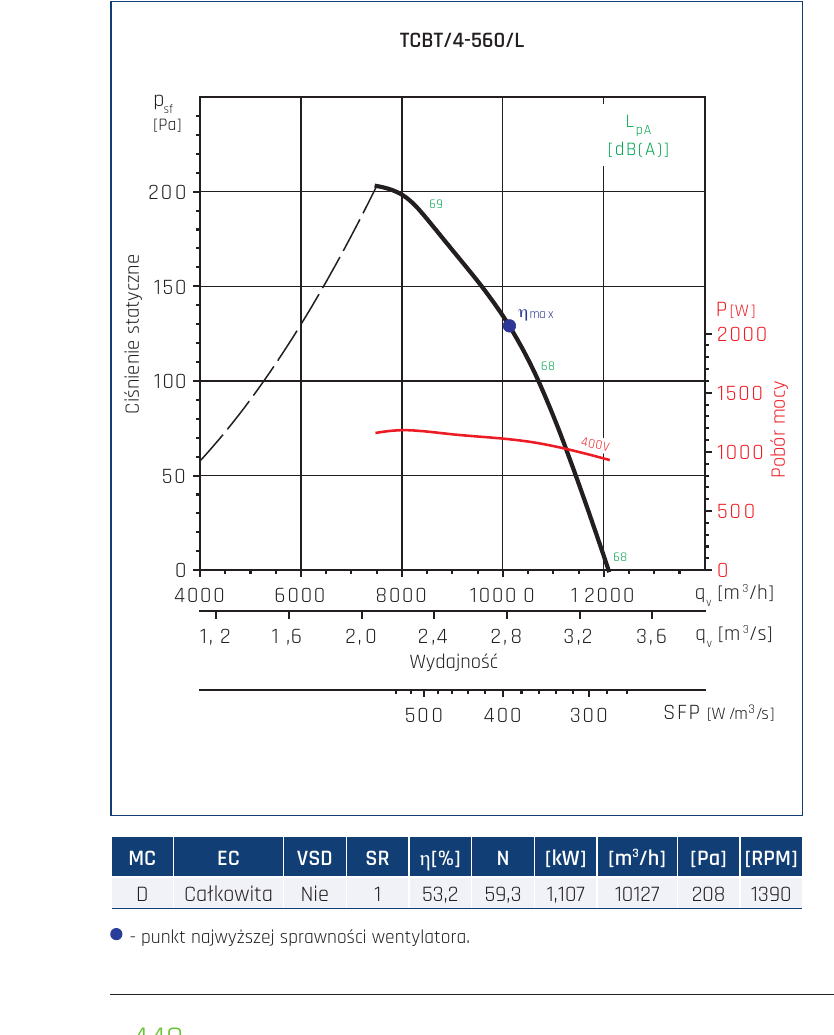

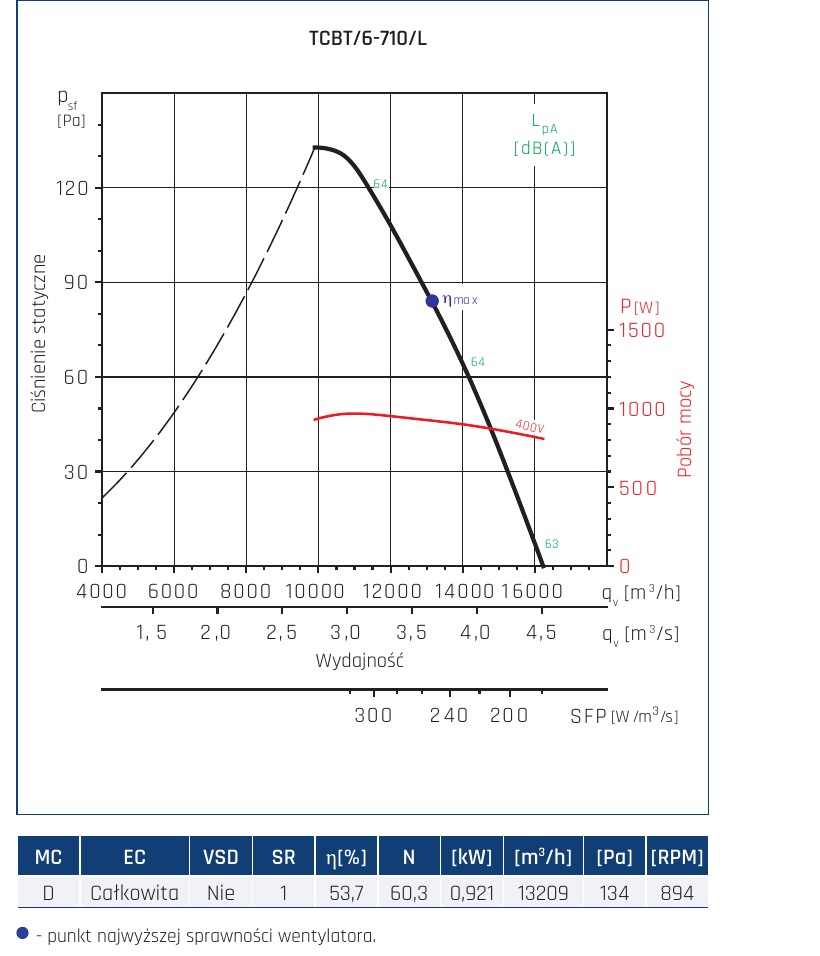

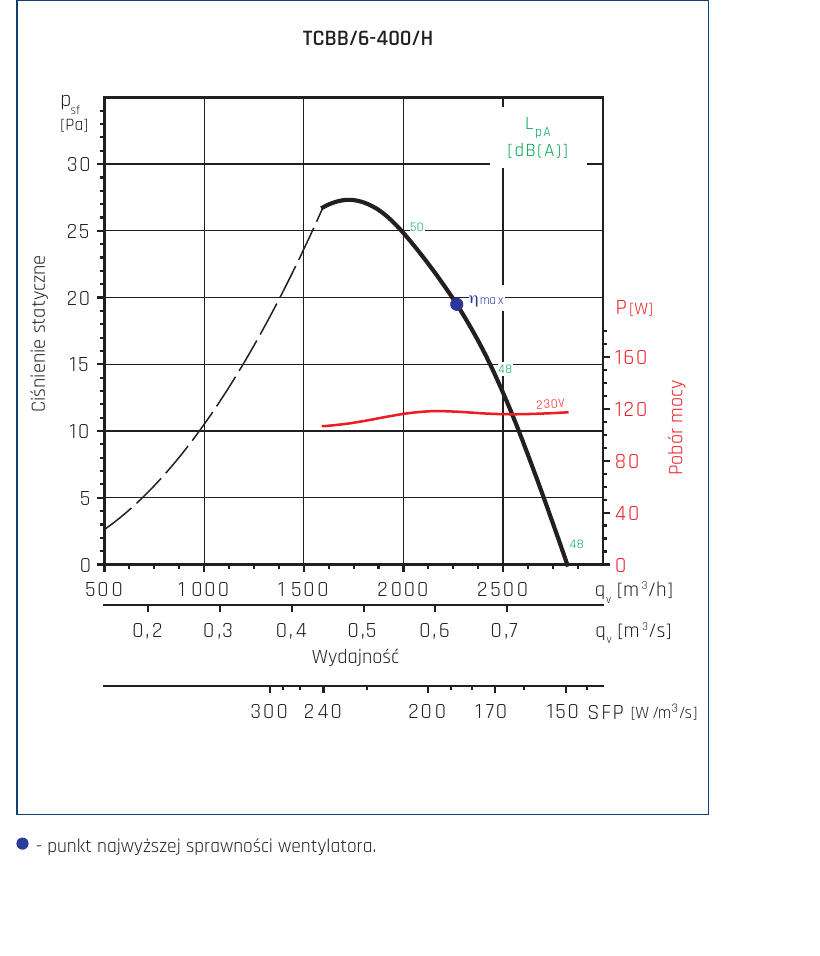

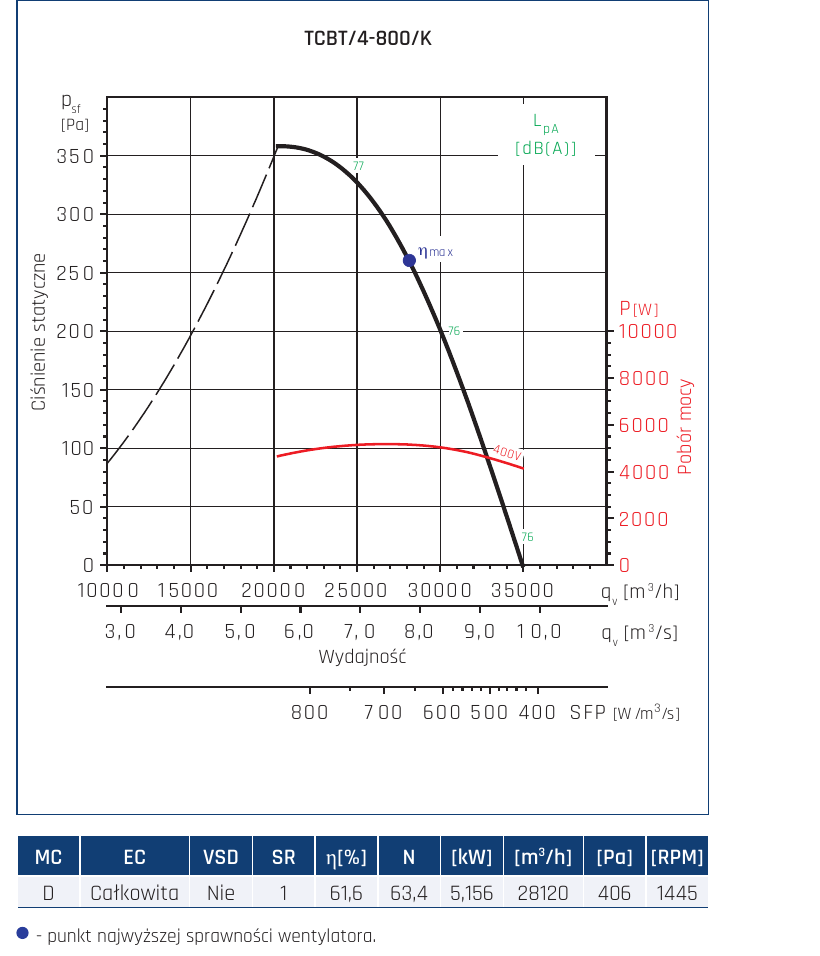

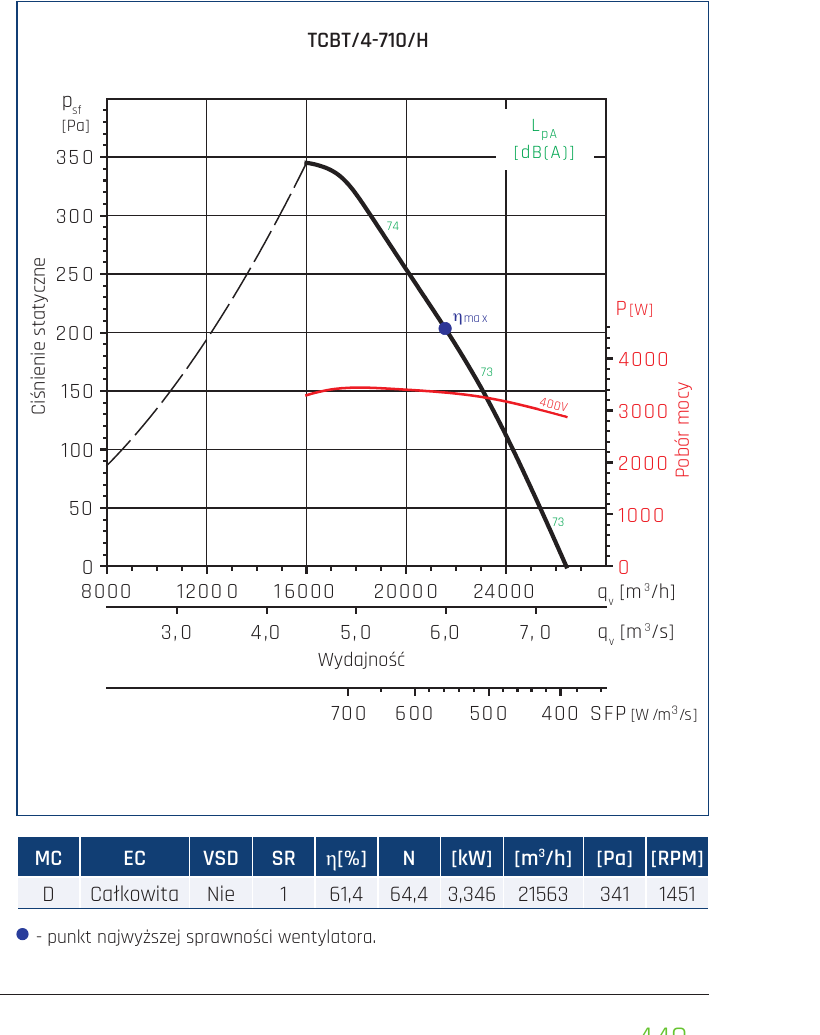

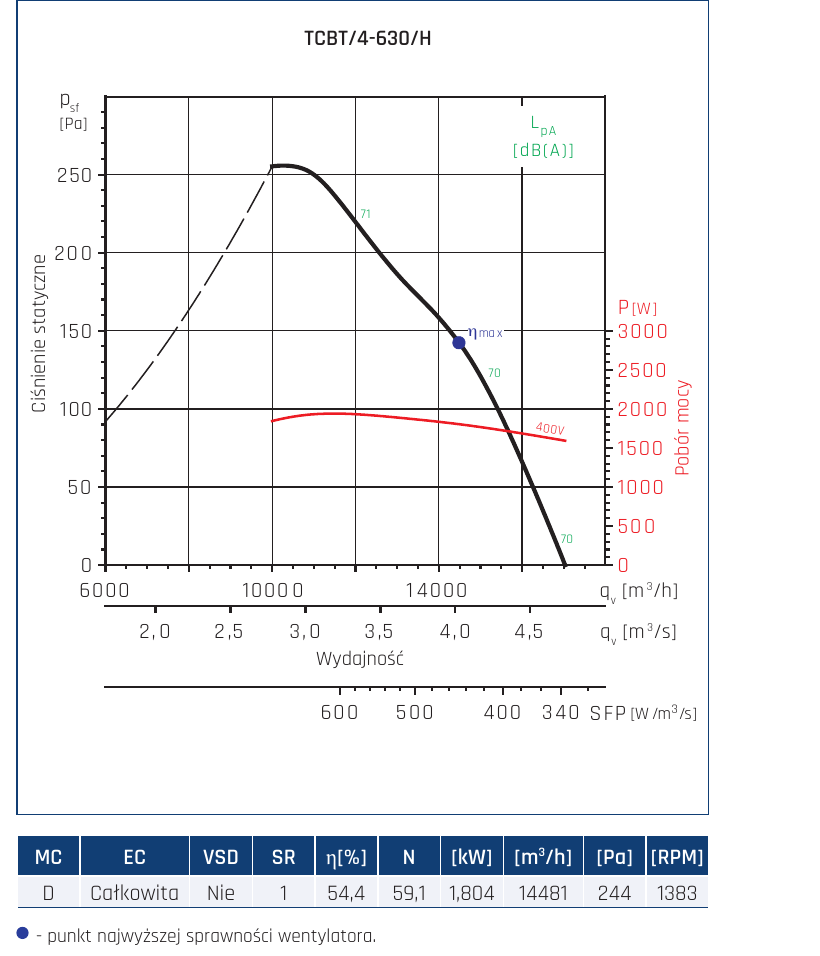

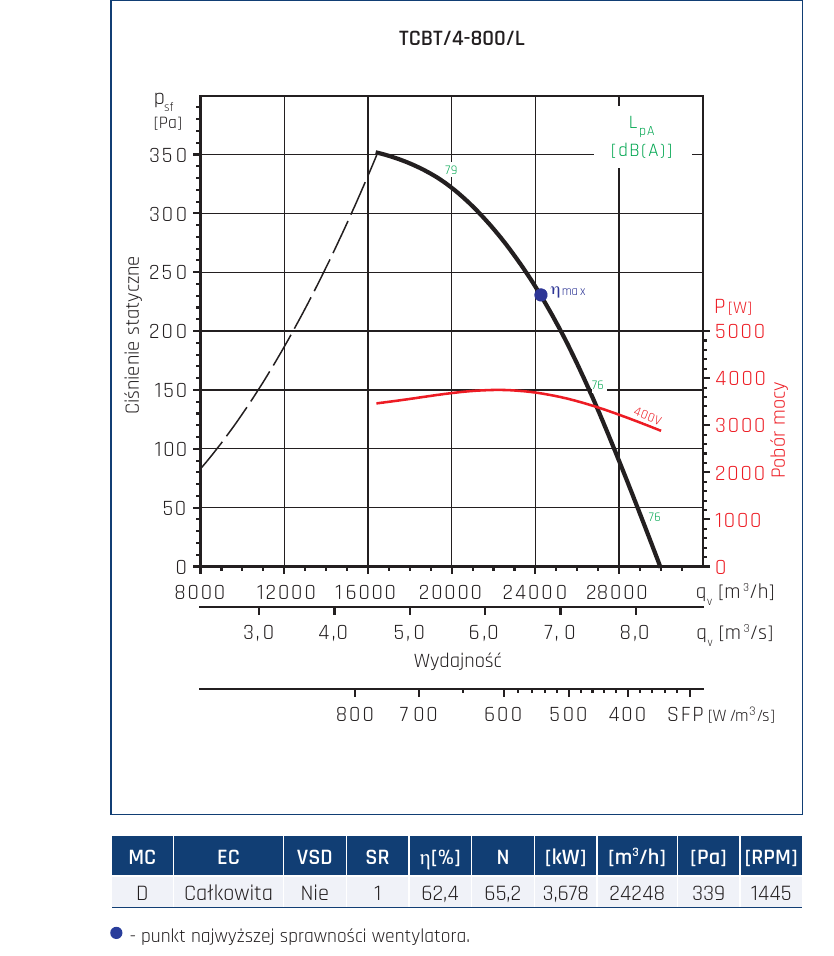

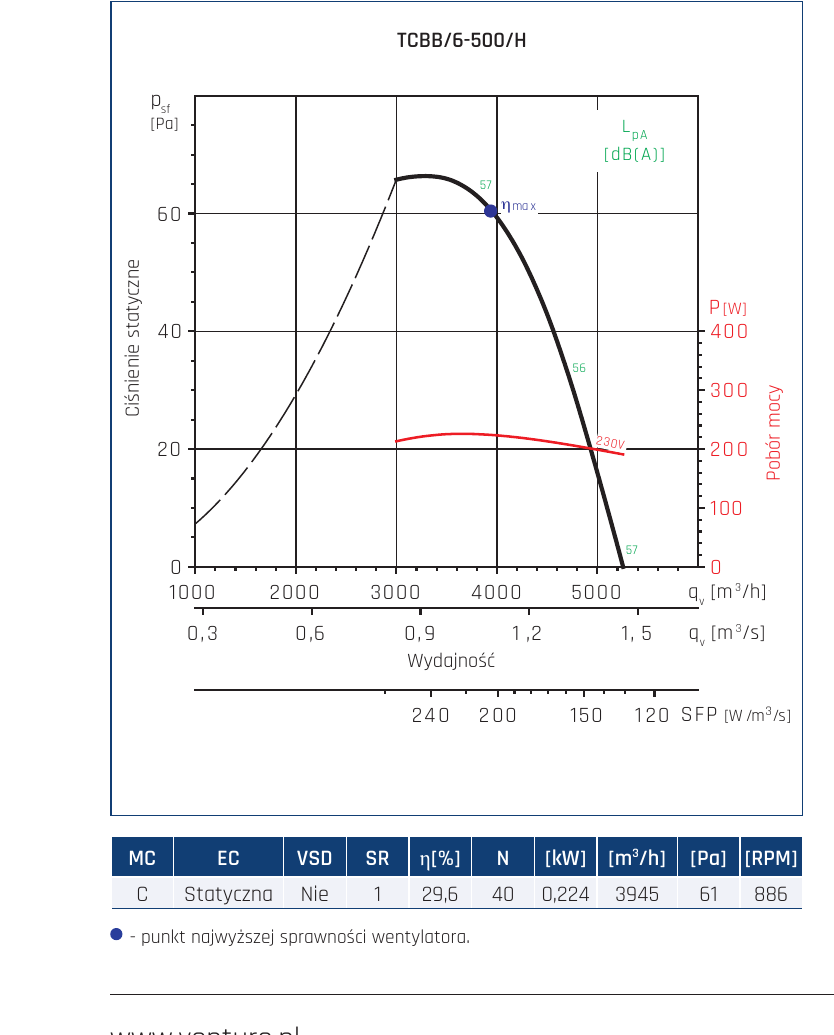

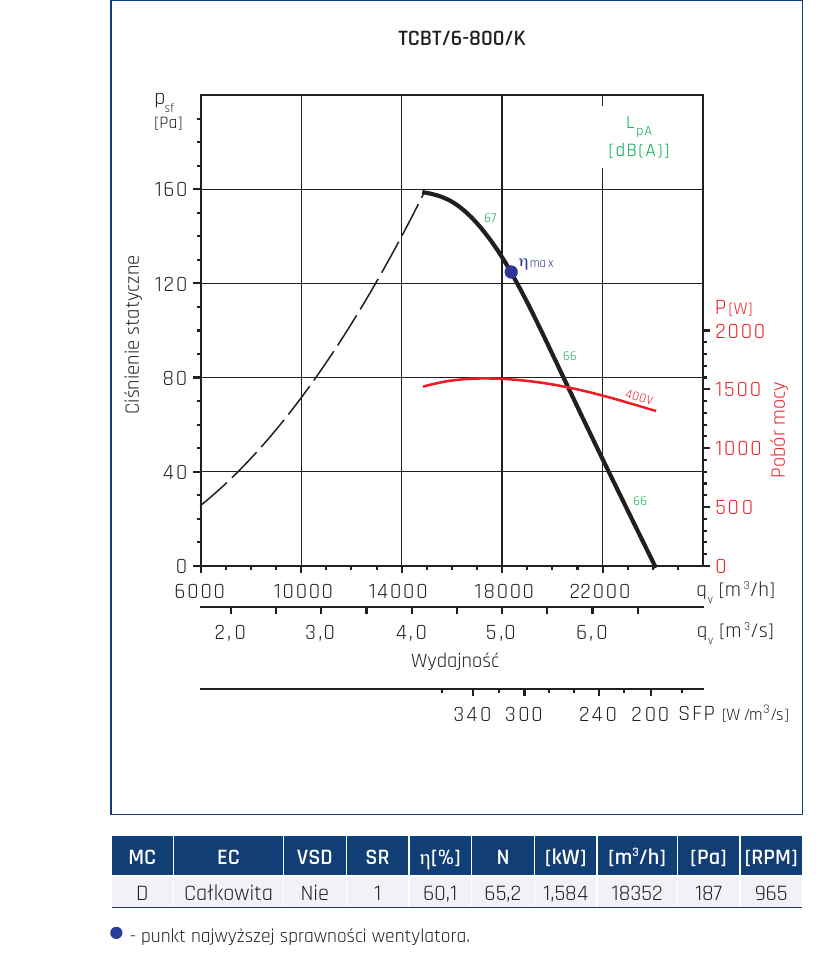

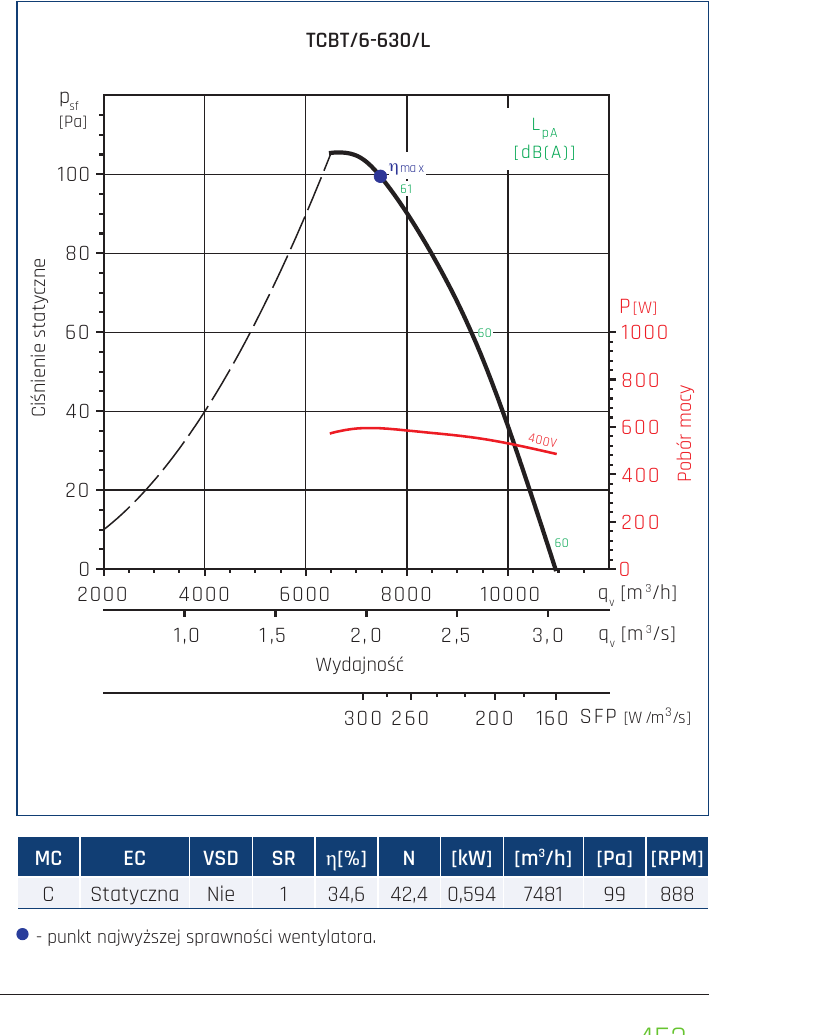

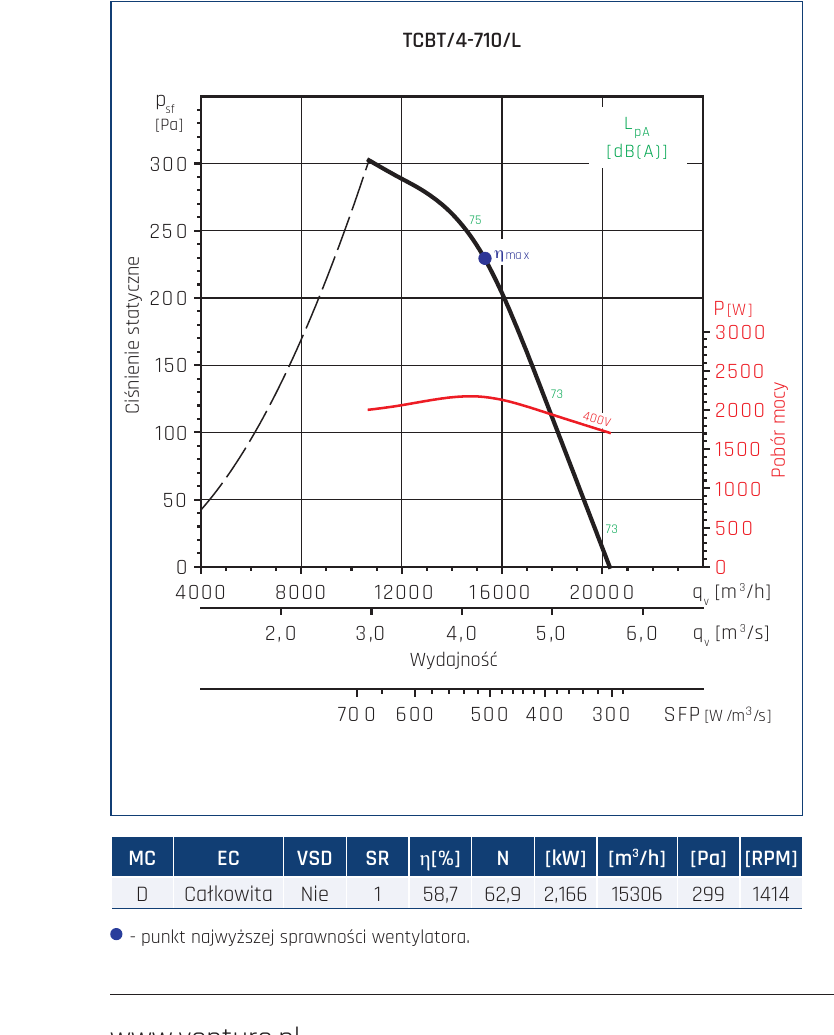

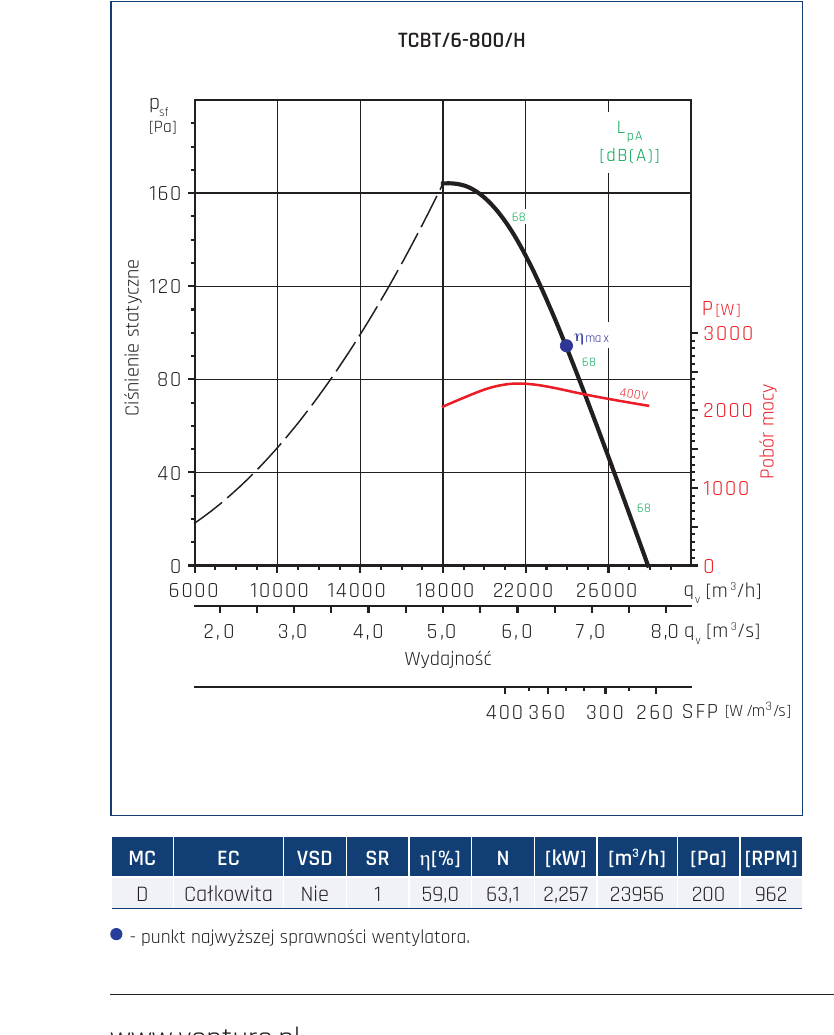

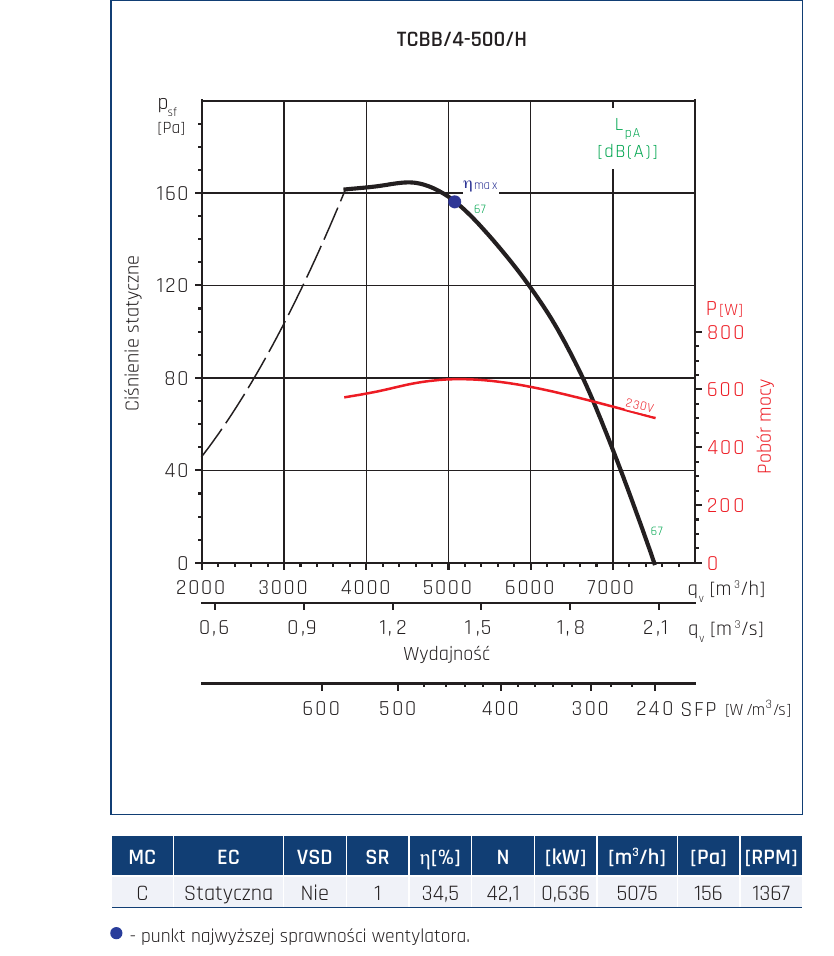

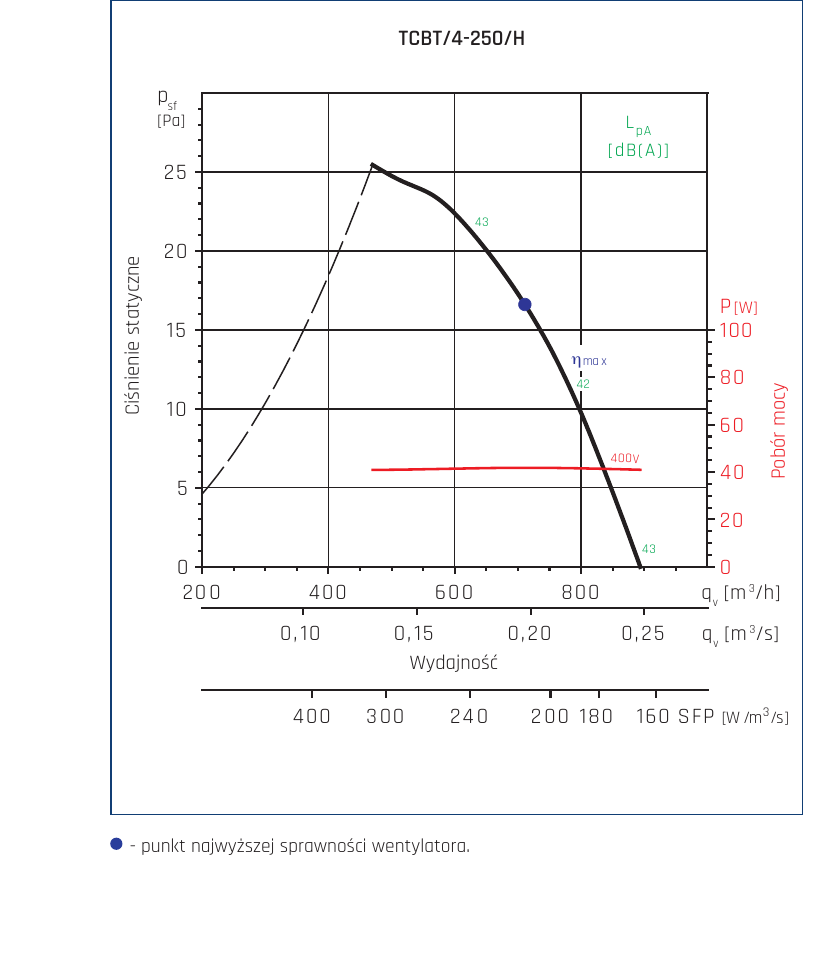

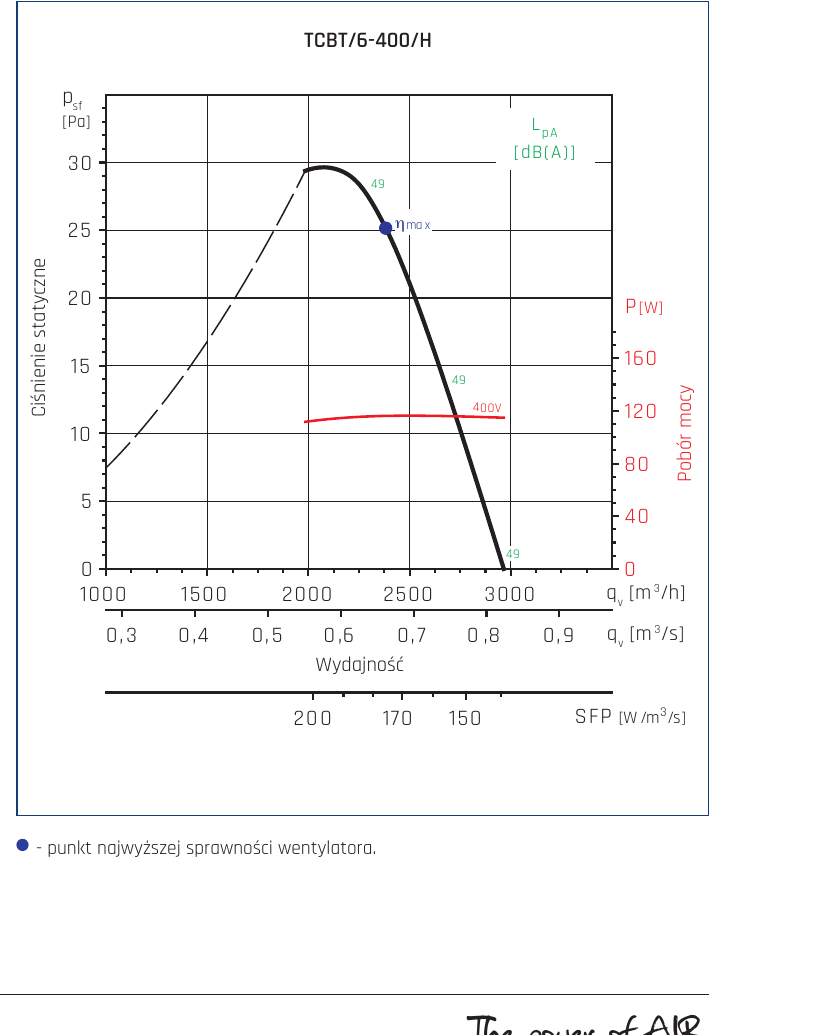

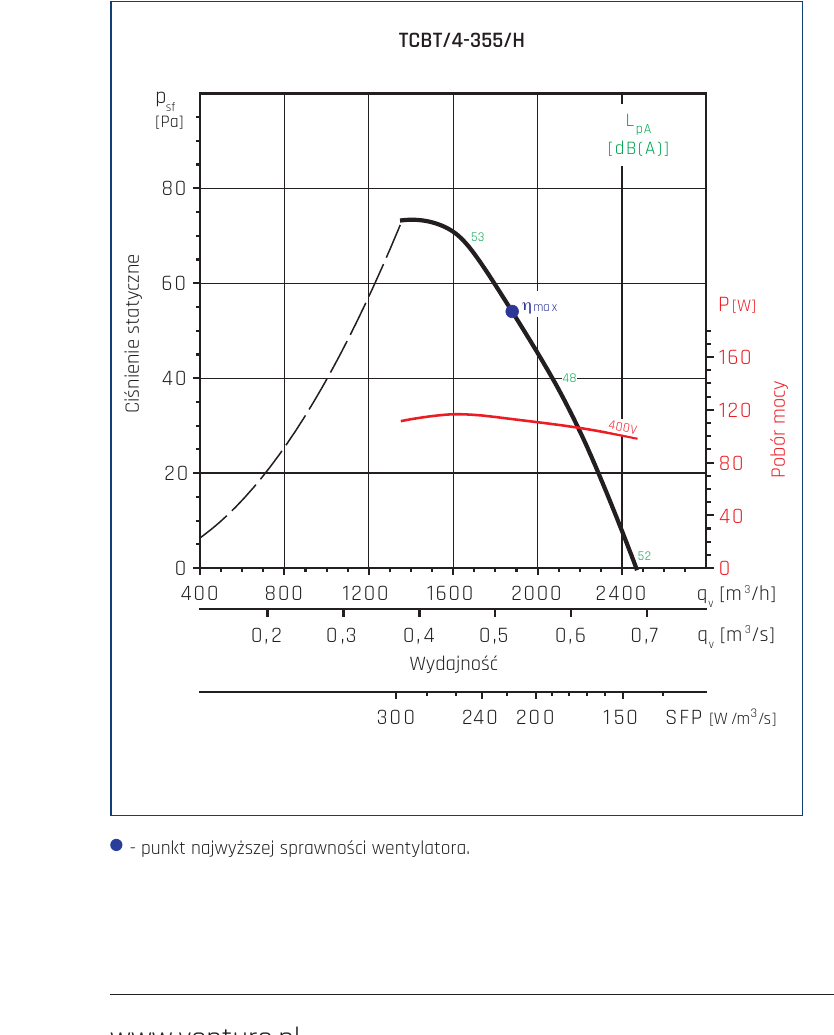

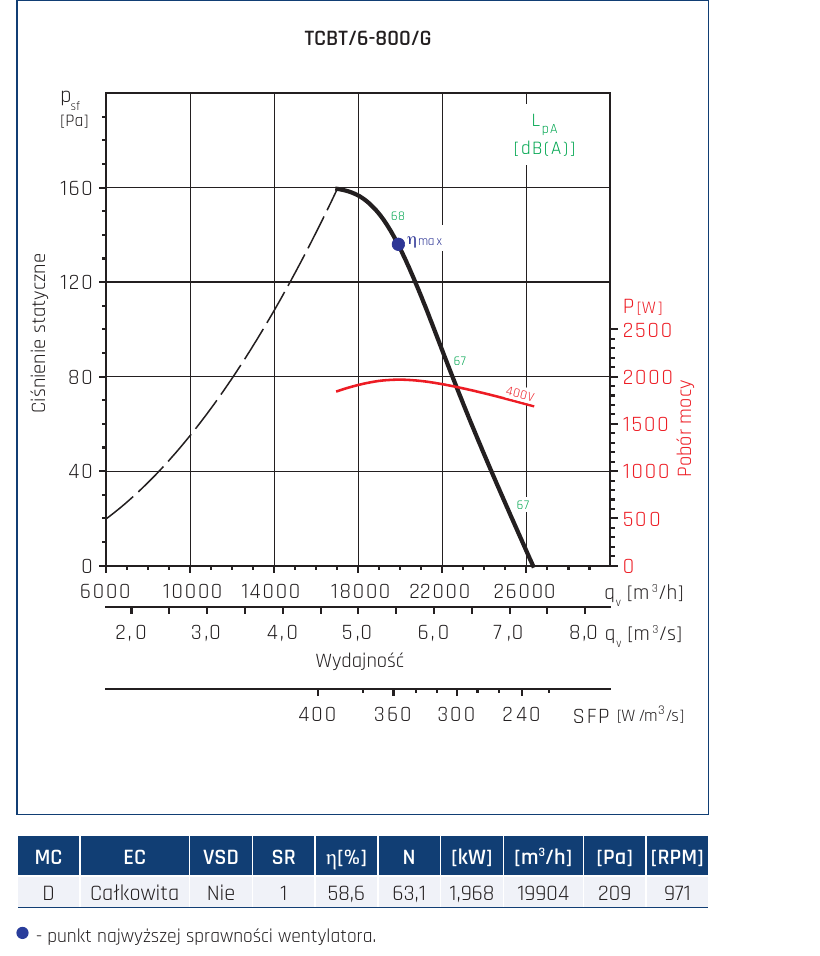

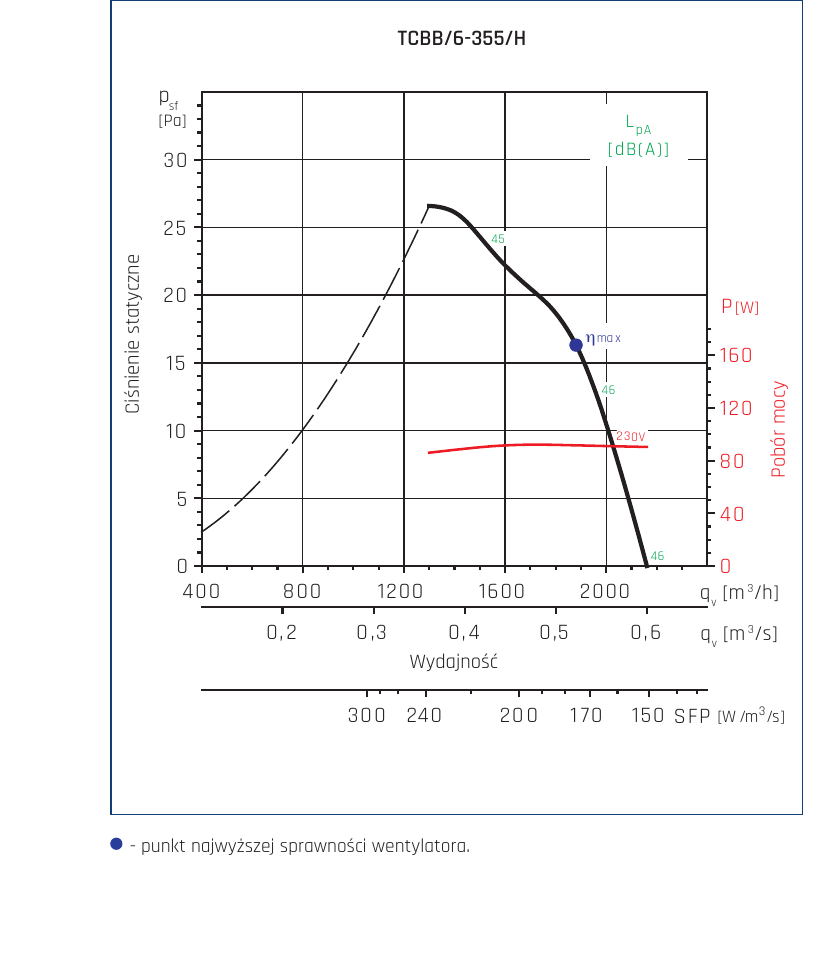

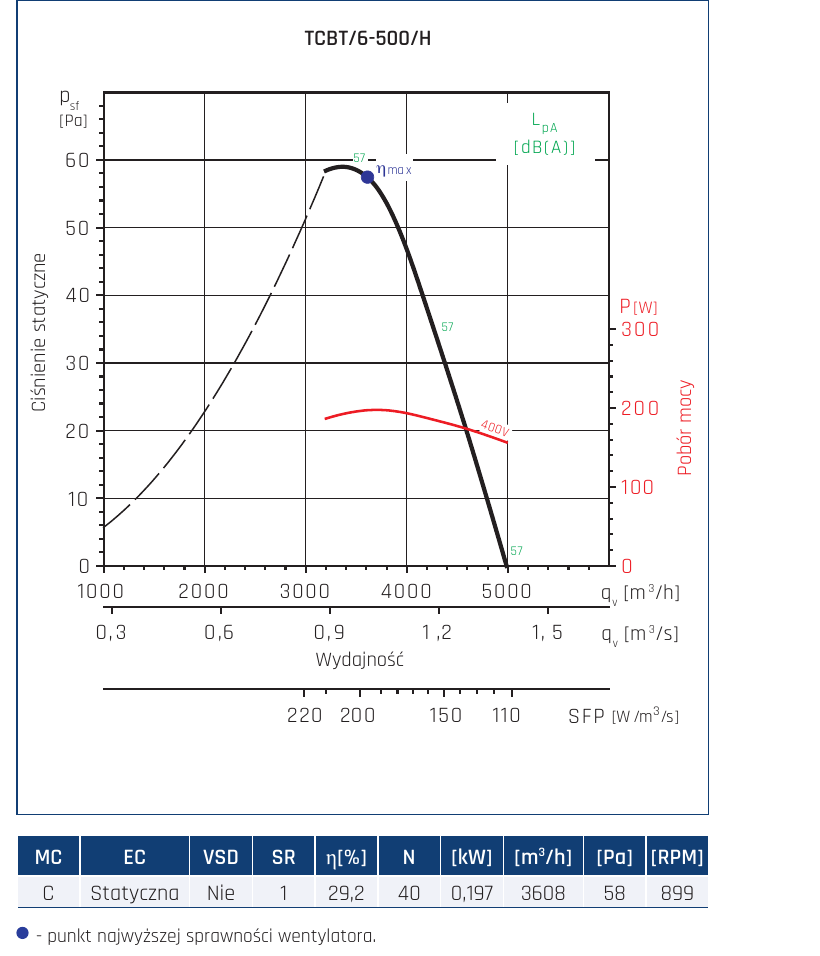

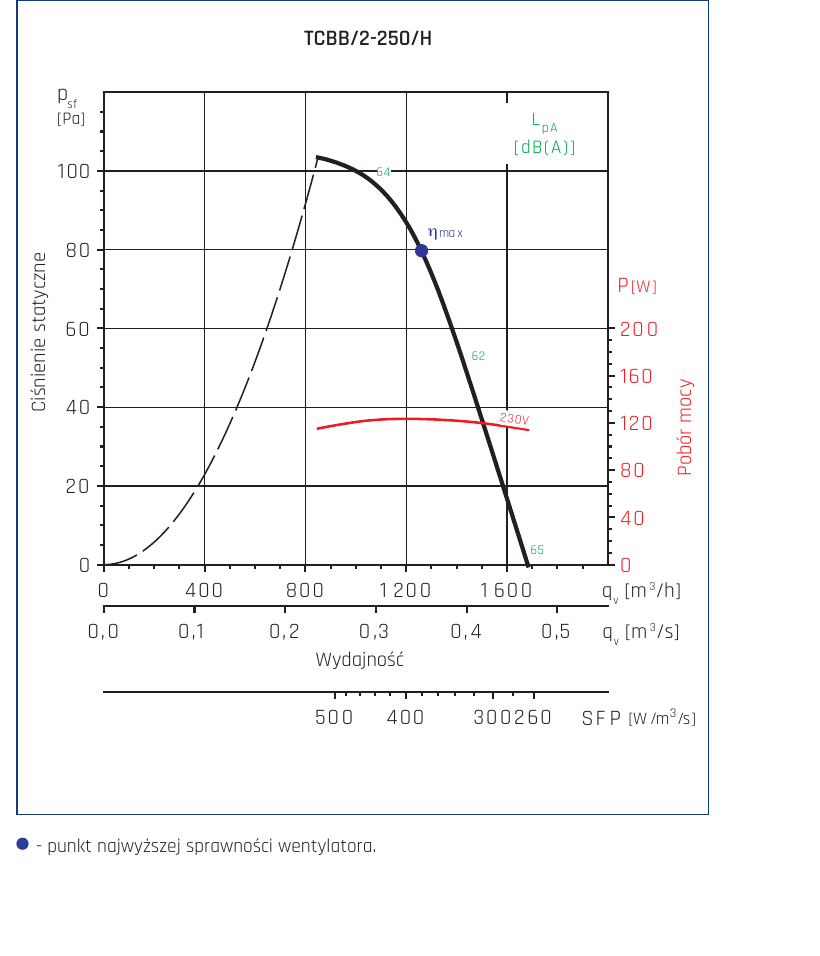

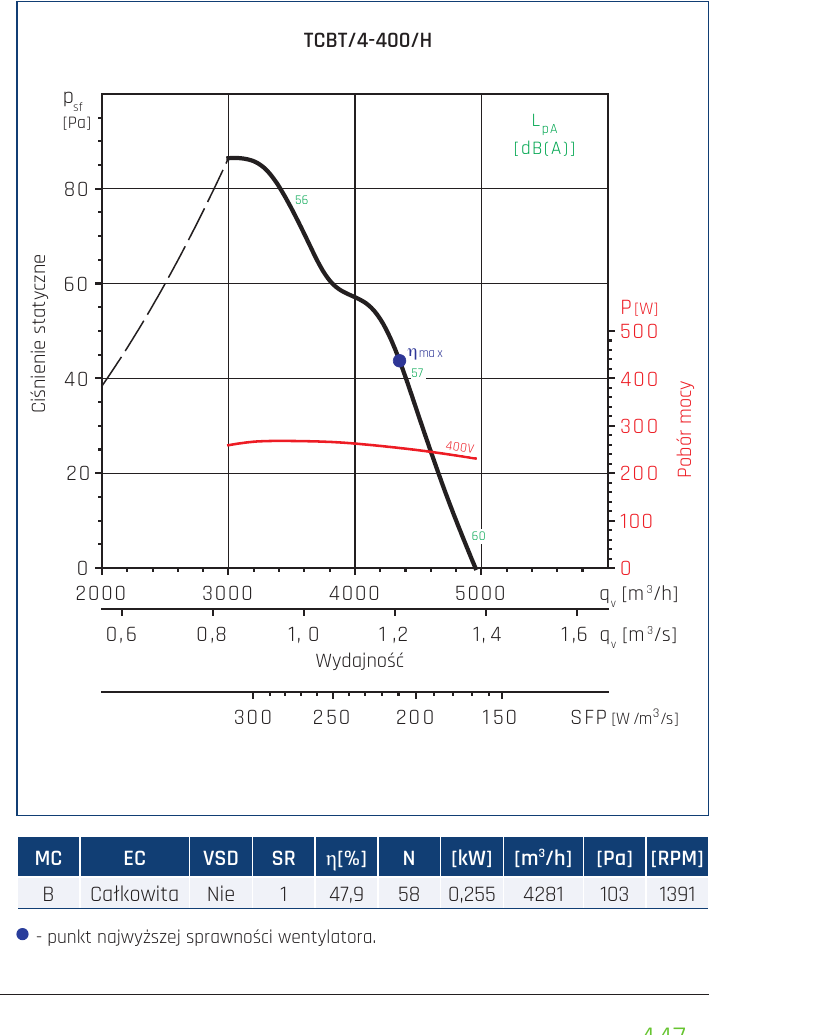

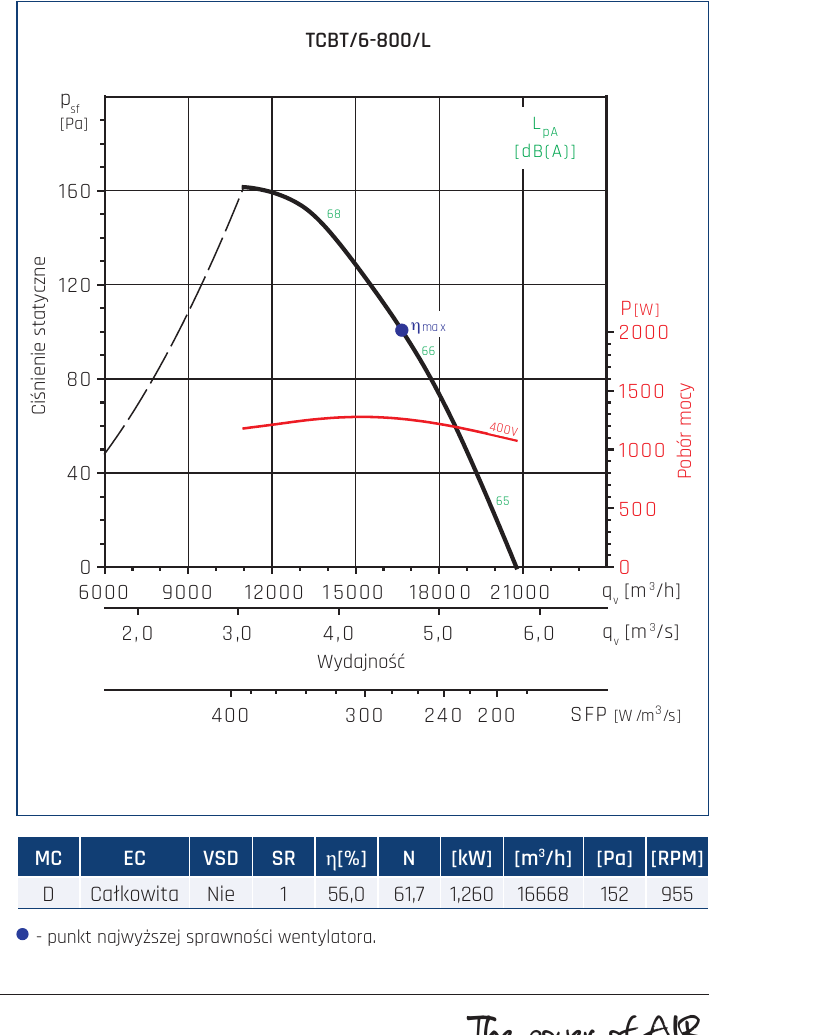

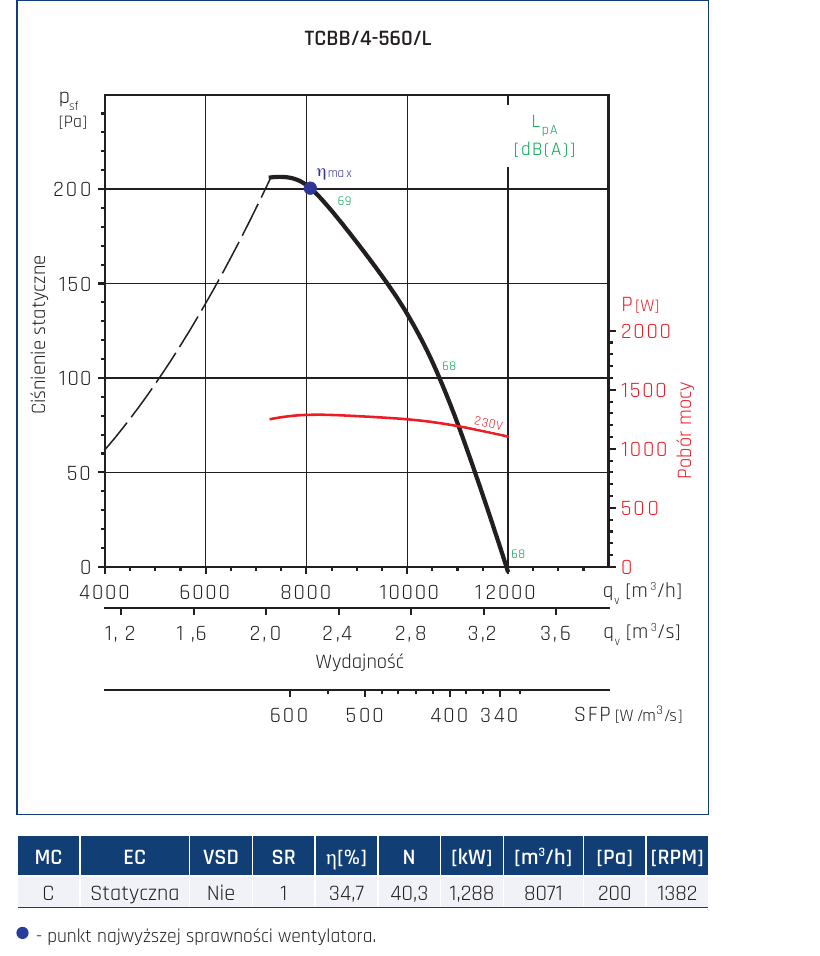

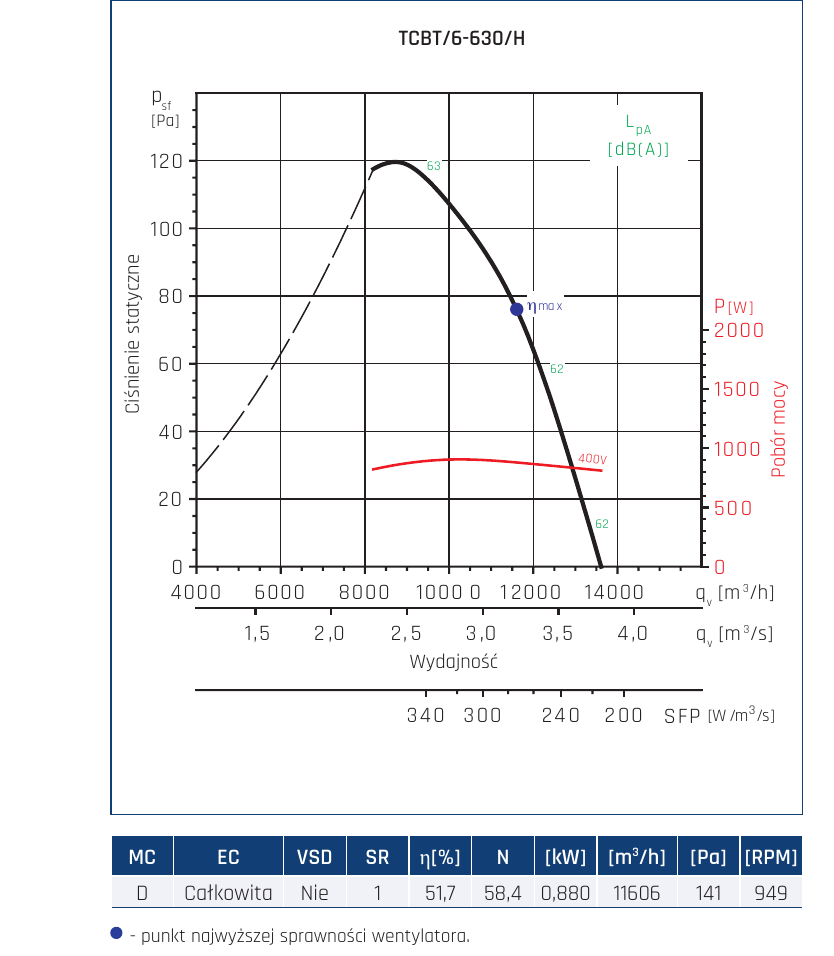

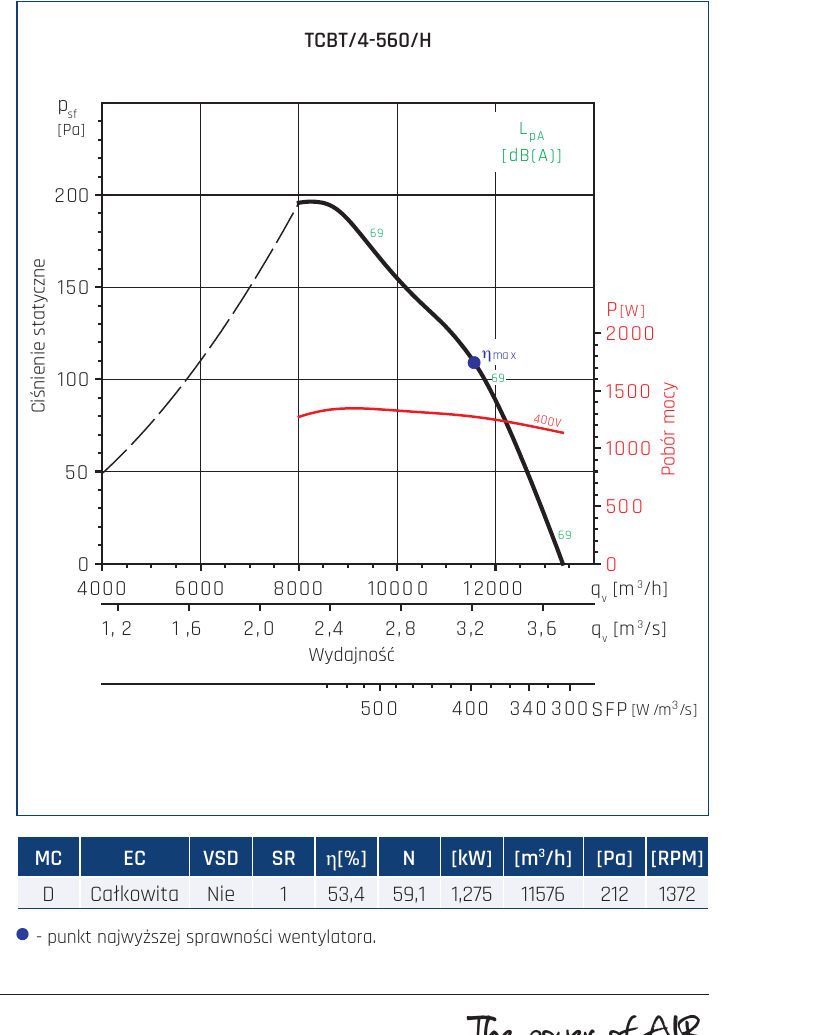

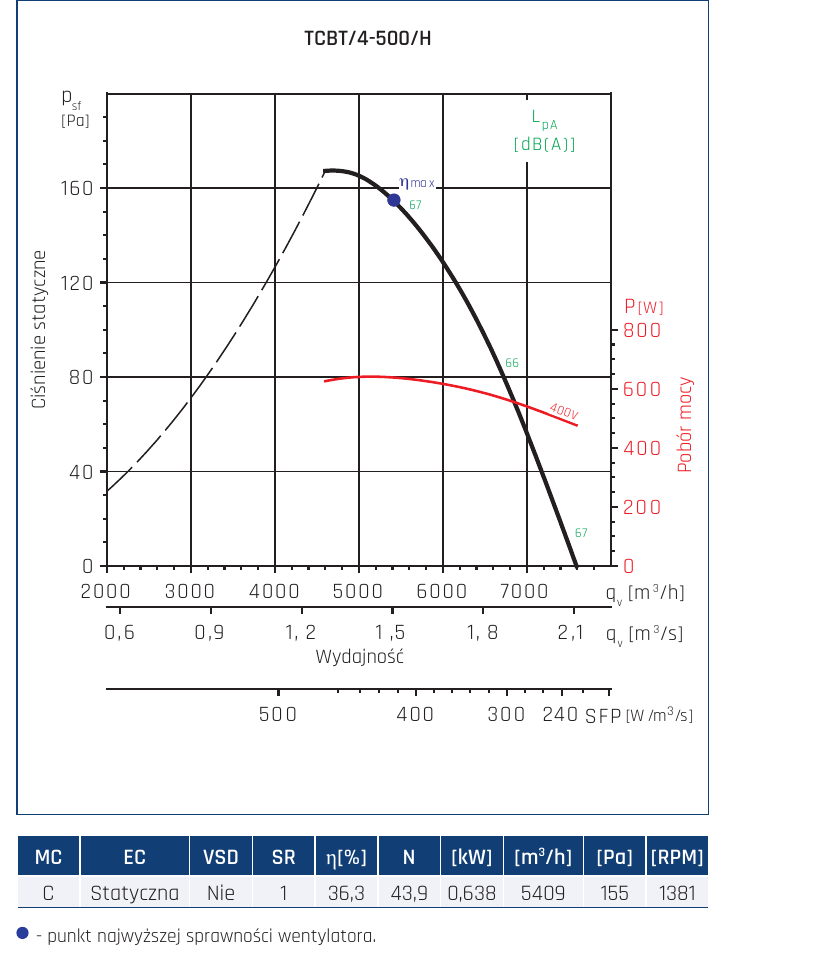

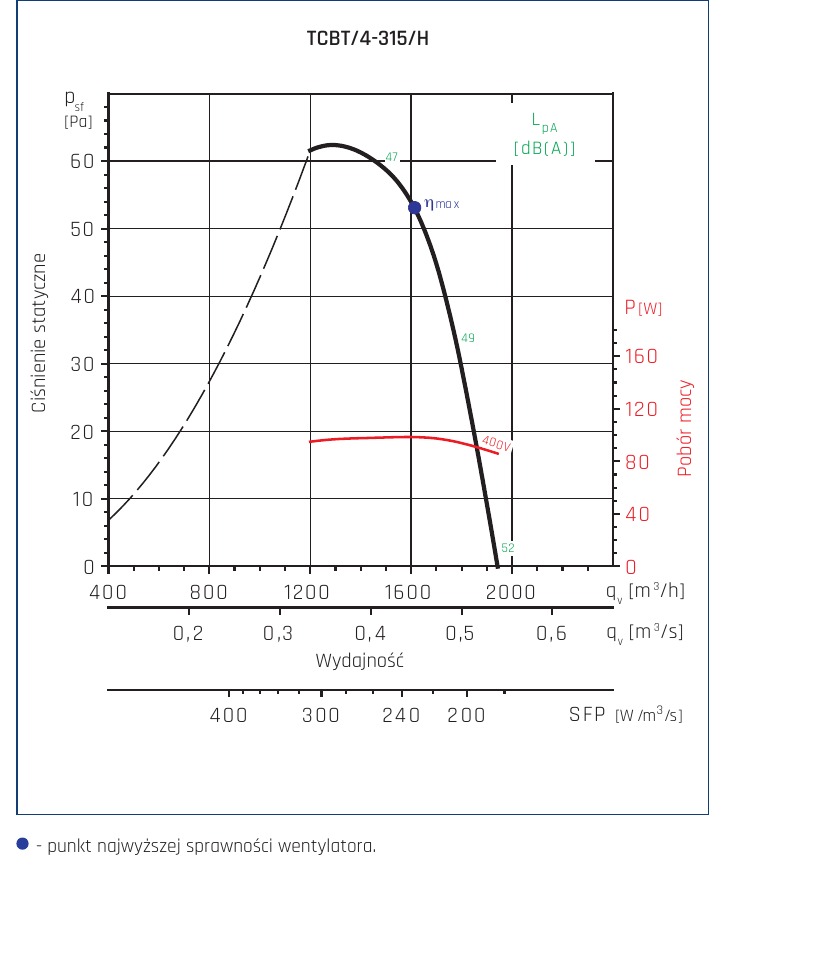

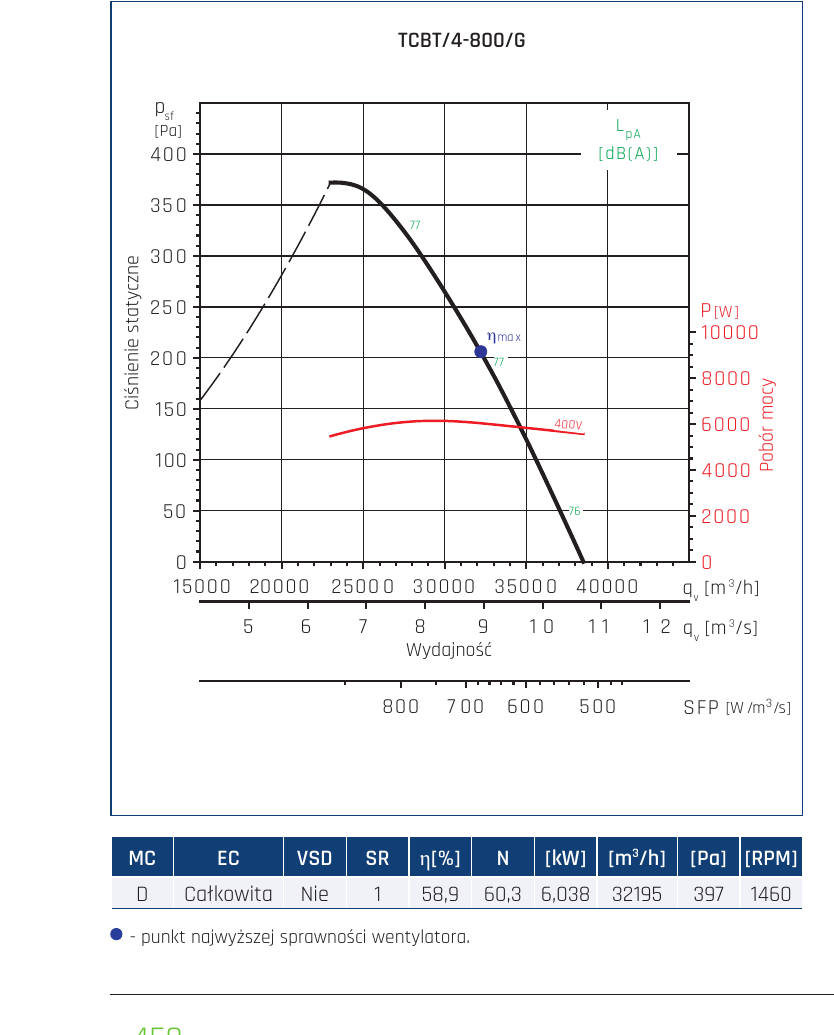

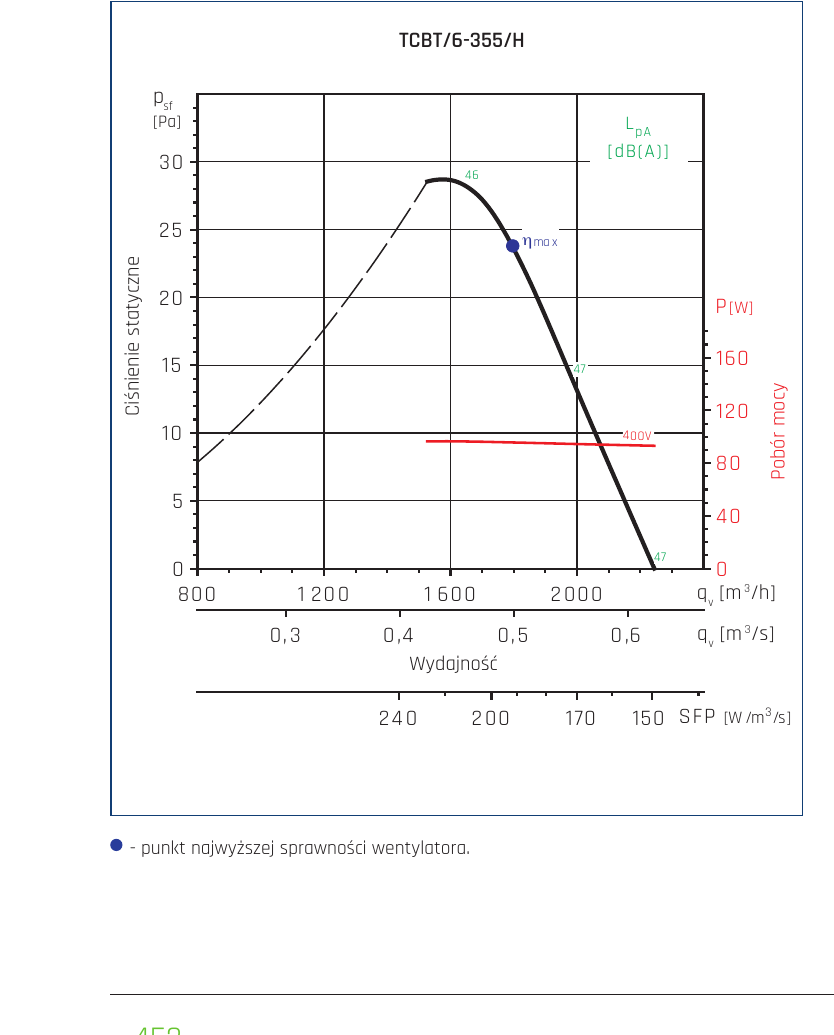

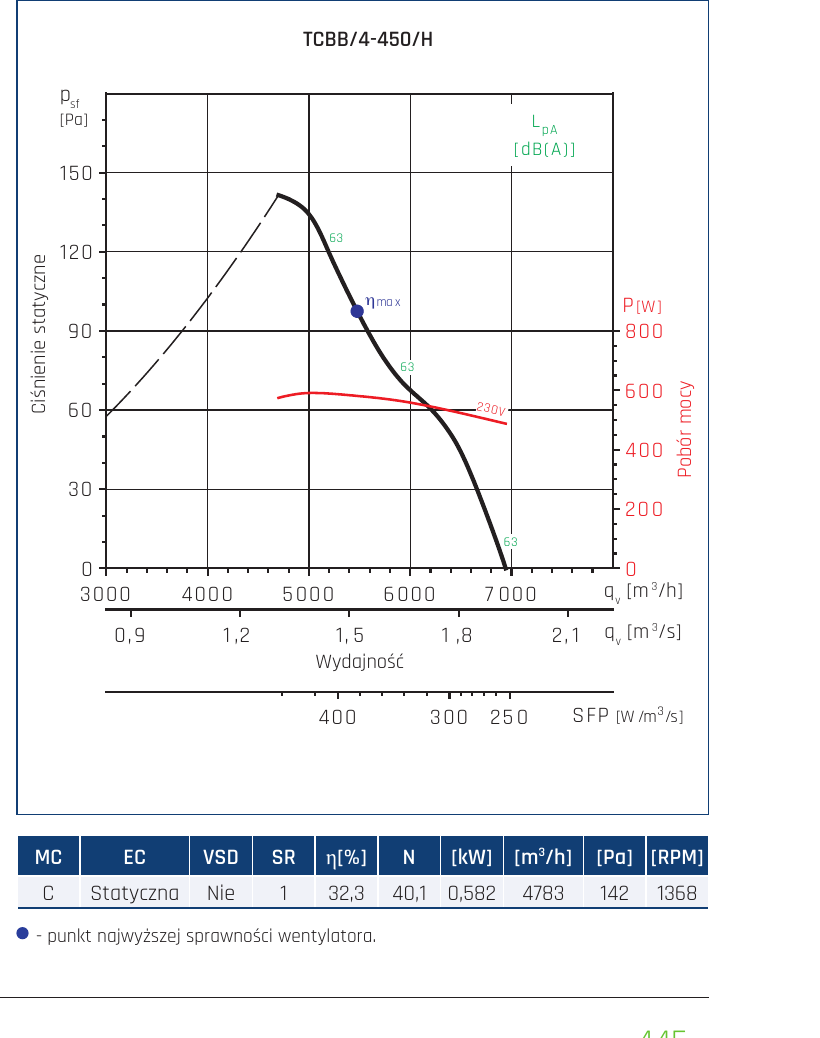

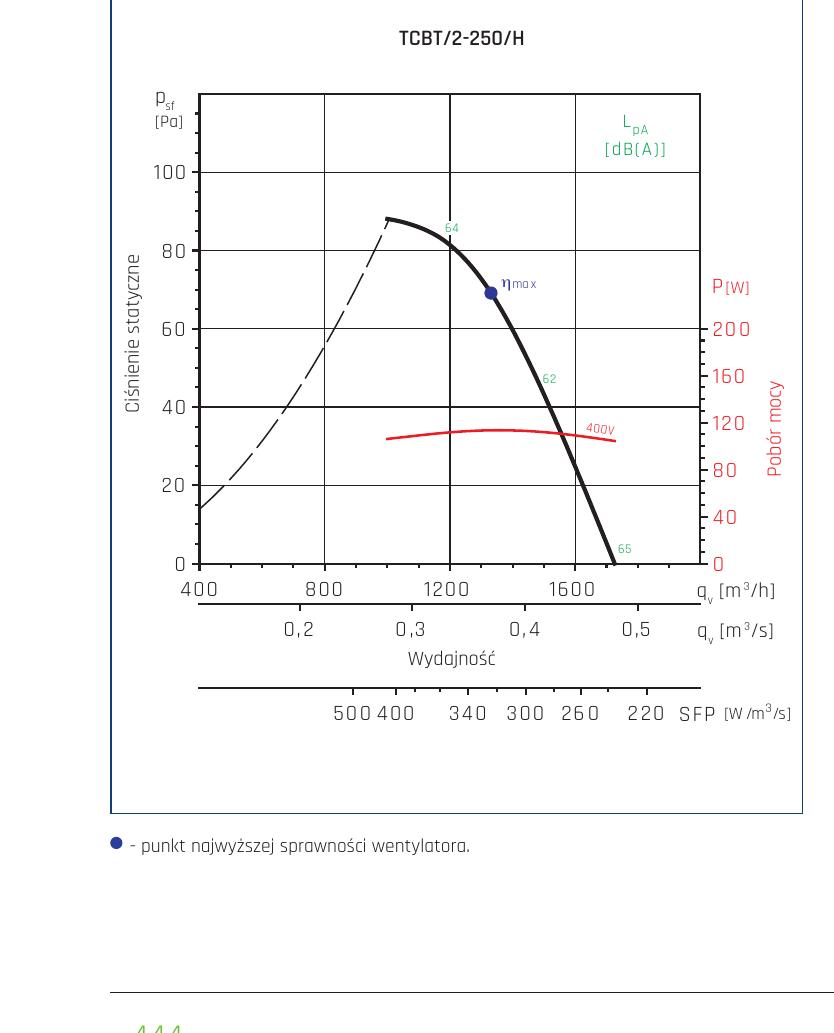

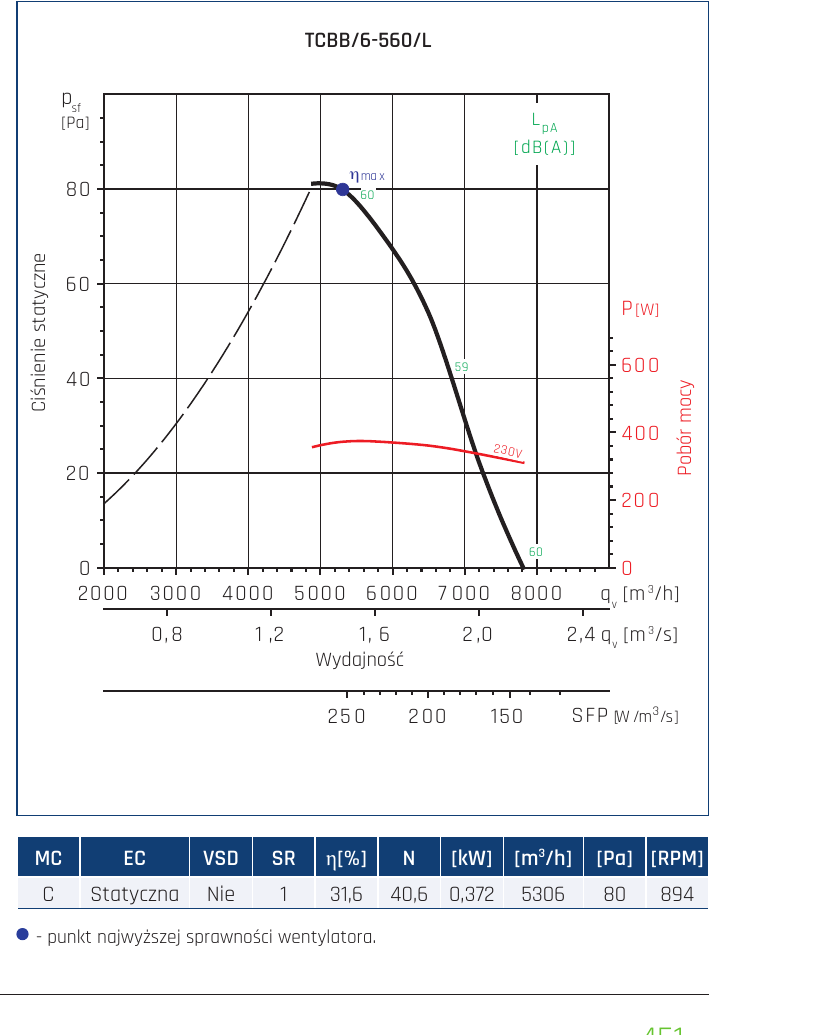

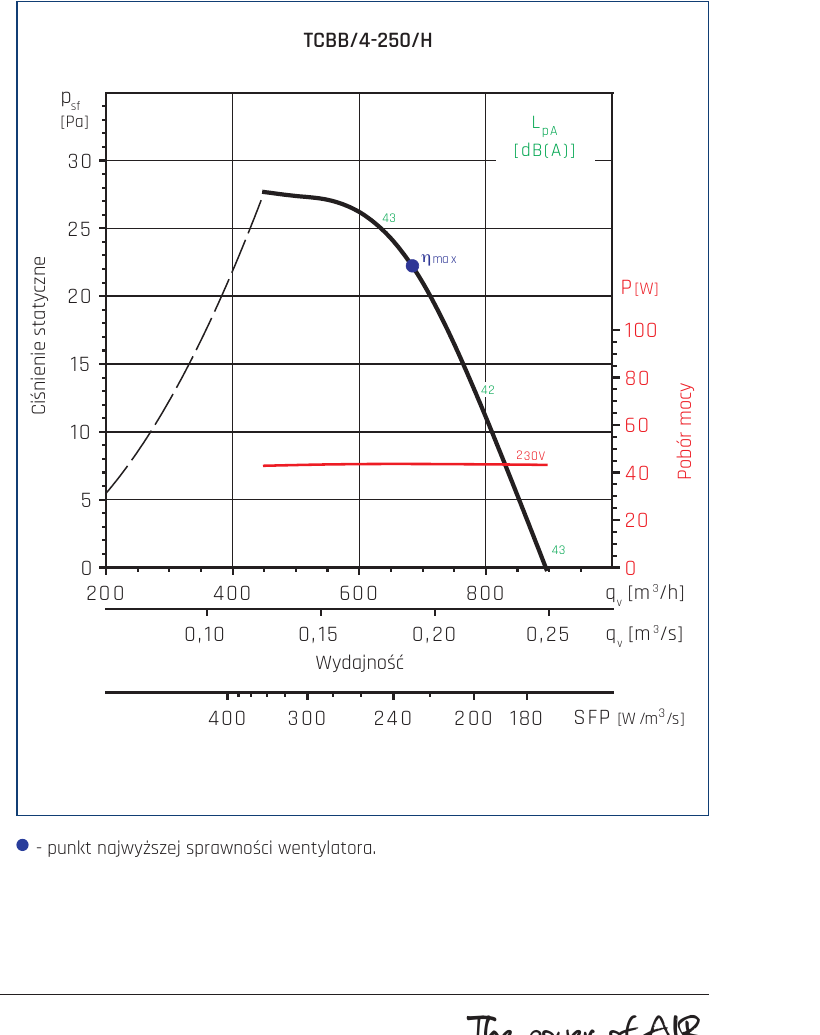

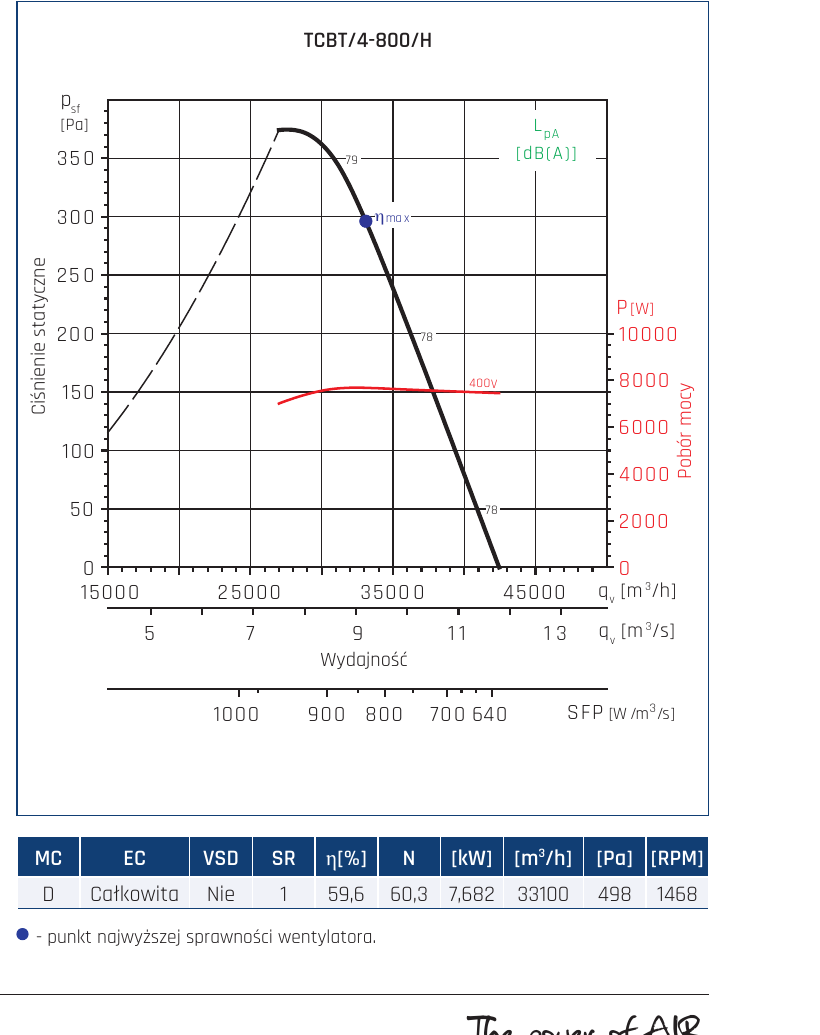

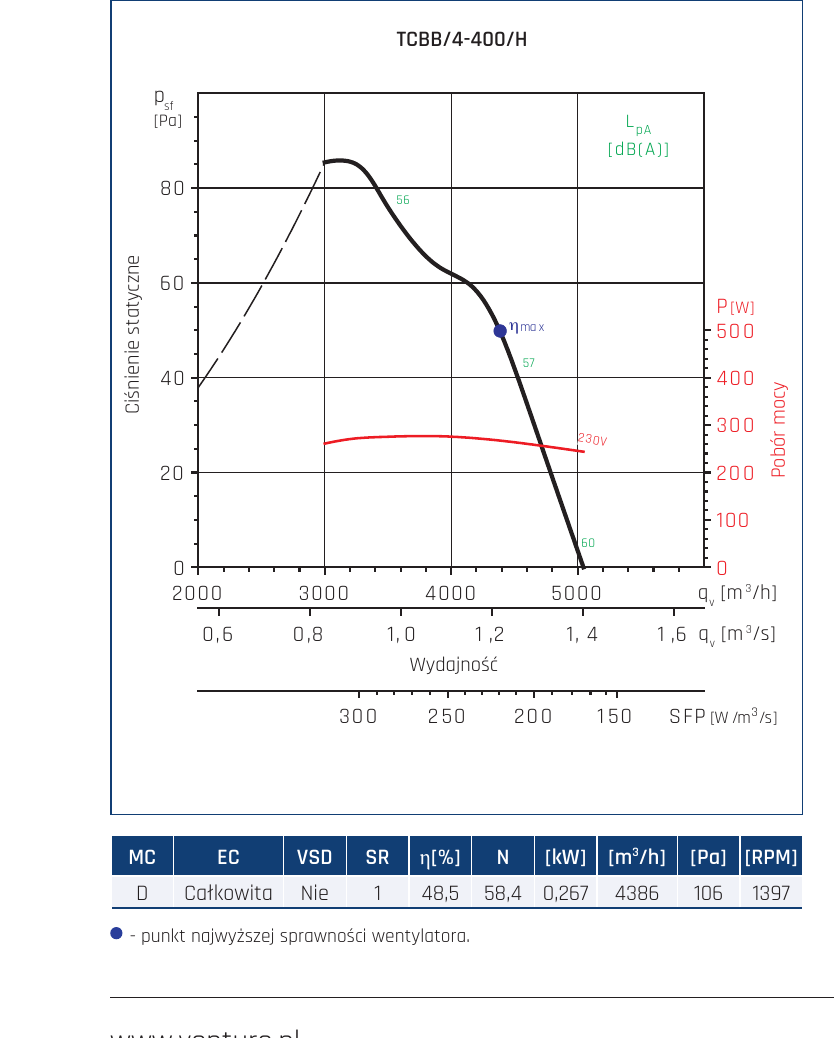

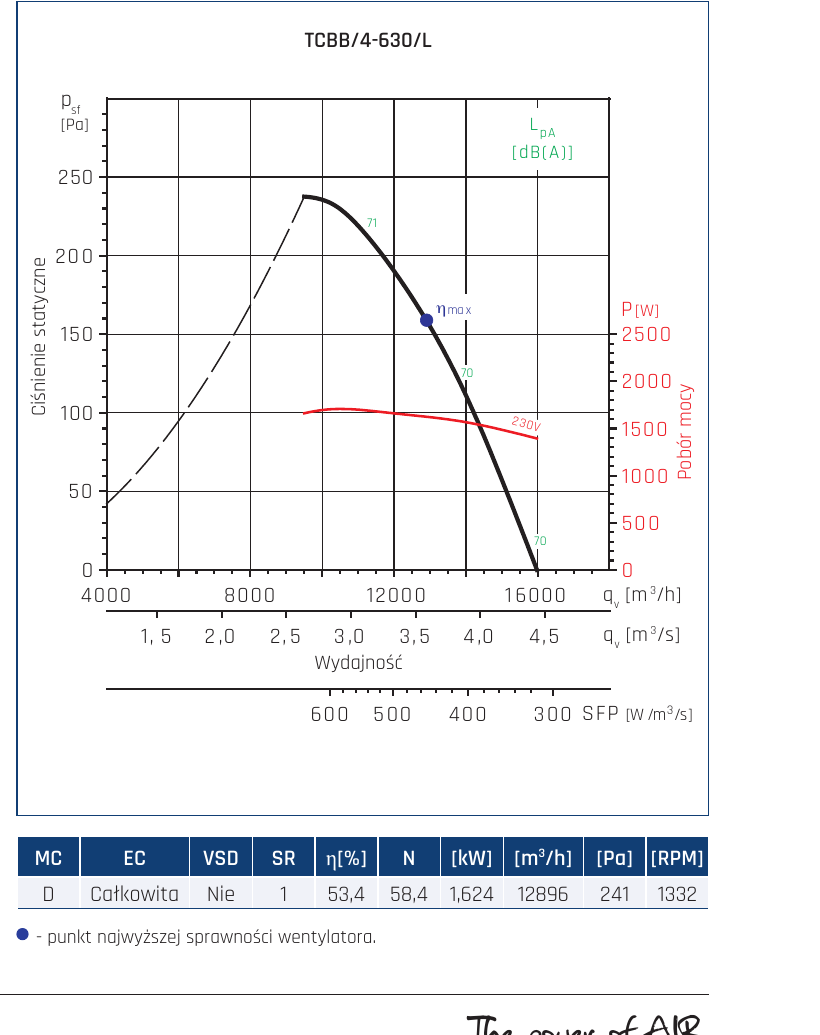

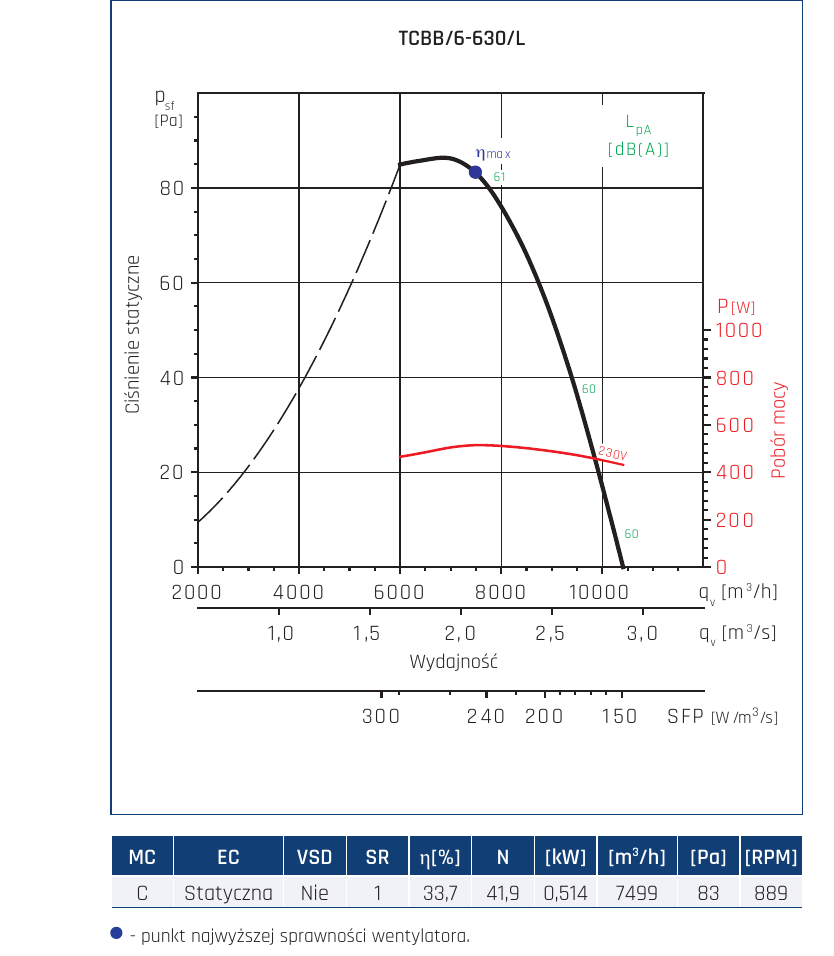

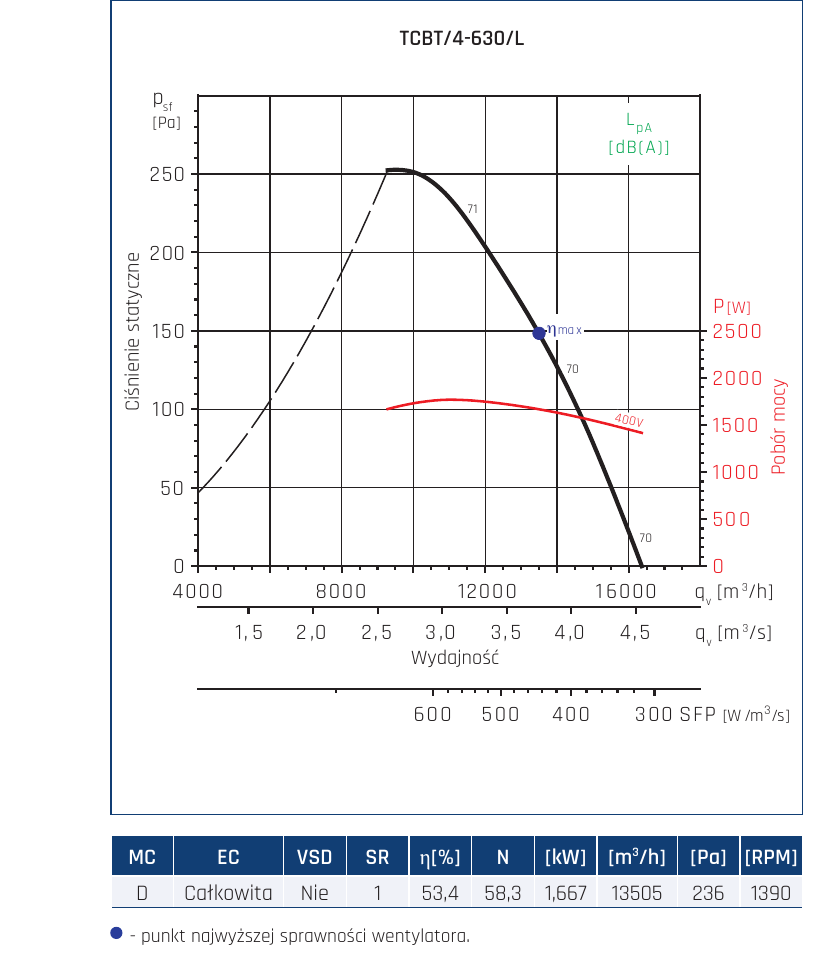

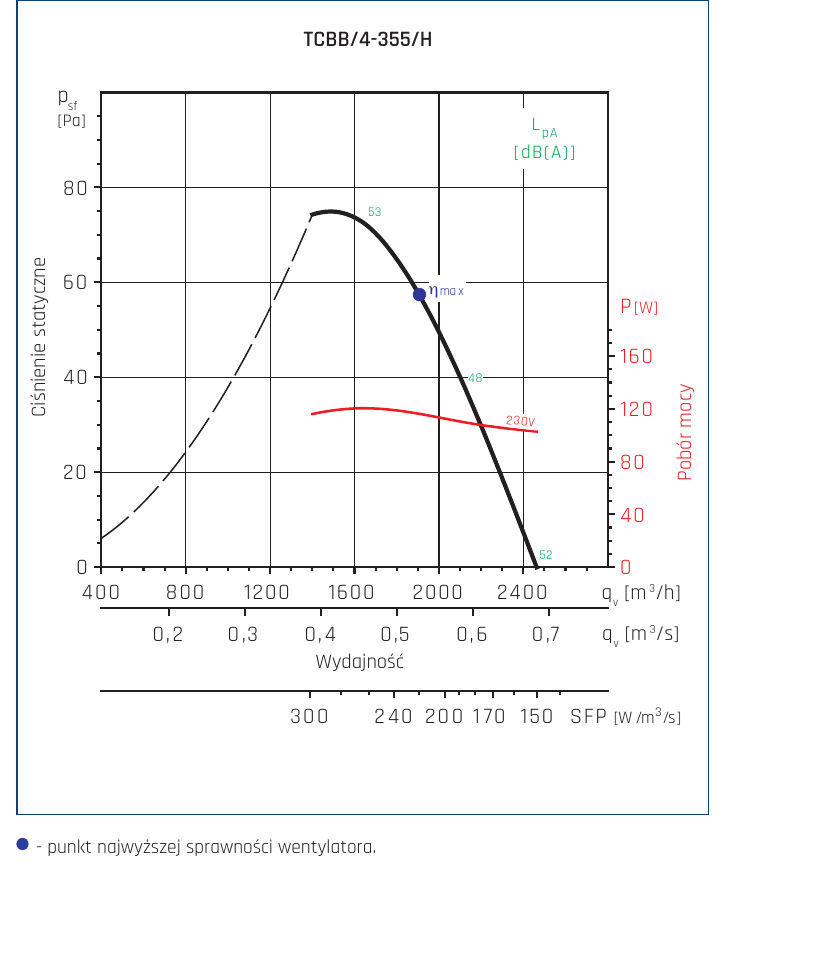

Charakterystyki pracy

Charakterystyki pracy

Dane akustyczne

Dane akustyczne

Poziom mocy akustycznej mierzony z odległości równej trzem średnicom wentylatora (jednak nie mniej niż 1,5m),
dla poszczególnych częstotliwości.

Typ
63Hz
125Hz
250Hz
500Hz
1000Hz
2000Hz
4000Hz
8000Hz
LwA
/2-250/H 31 44 59 65 74 70 64 56 76
/4-250/H 24 37 41 47 52 52 47 41 57
/4-315/H 40 51 45 53 59 59 51 43 63
/4-355/H 24 40 45 55 58 58 49 42 62
/4-400/H 46 53 59 66 69 69 66 58 74
/4-450/H 46 58 65 71 73 71 67 59 77
/4-500/H 50 62 69 75 76 75 70 62 81
/4-560/L 52 64 71 77 78 77 72 64 83
/4-560/H 53 65 72 78 79 78 73 65 84
/4-630/L 56 67 75 80 82 81 76 68 87
/4-630/H 56 67 75 80 82 81 76 68 87
/4-710/L 53 69 79 85 86 84 78 70 91
/4-710/H 60 72 79 85 86 85 80 72 91
/4-800/L 57 73 83 90 91 88 82 74 95
/4-800/K 63 75 82 88 90 88 84 76 94
/4-800/G 64 76 83 89 90 89 84 76 95
/4-800/H 66 77 84 90 92 91 86 78 96
/6-355/H 31 42 49 55 57 55 51 43 61
/6-400/H 33 44 51 57 59 58 53 45 64
/6-450/H 40 51 58 63 64 62 56 48 69
/6-500/H 43 53 61 66 66 64 58 50 71
/6-560/L 46 57 64 69 70 67 61 53 74
/6-560/H 46 56 64 69 69 67 61 53 74
/6-630/L 49 59 66 71 72 70 64 56 77
/6-630/H 51 61 68 73 74 72 66 58 79
/6-710/L 52 62 69 75 75 73 67 59 80
/6-710/H 53 64 71 76 77 75 69 61 82
/6-800/L 51 66 76 79 79 76 69 61 84
/6-800/K 51 66 76 79 79 76 69 61 84
/6-800/G 56 67 74 79 80 78 72 64 85
/6-800/H 58 69 76 81 82 79 73 65 86
Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
TCBB/2-250/H 230 2680 123 0.5 1680 100 8 -40 40
TCBB/4-250/H 230 1430 44 0.2 900 27 8 -40 40
TCBB/4-315/H 230 1435 105 0.6 1990 64 11 -40 40
TCBB/4-355/H 230 1420 120 0.6 2460 75 13.2 -40 40
TCBB/4-400/H 230 1420 360 1.6 5190 85 15.5 -40 40
TCBB/4-450/H 230 1410 594 2.6 6810 150 21 -40 70
TCBB/4-500/H 230 1410 636 2.8 7500 165 25 -40 70
TCBB/4-560/L 230 1405 1289 6 11970 210 33 -40 70
TCBB/4-560/H 230 1390 1461 6.6 12960 205 34.7 -40 70
TCBB/4-630/L 230 1365 1707 7.5 15730 235 40 -40 70
TCBB/6-355/H 230 880 92 0.4 2160 26 13.2 -40 70
TCBB/6-400/H 230 870 118 0.5 2820 27 15.5 -40 70
TCBB/6-500/H 230 920 226 1 5220 66 24.8 -40 70
TCBB/6-560/L 230 960 453 2.5 8170 95 33.5 -40 70
TCBB/6-630/L 230 900 652 3.2 11060 105 38.5 -40 70
TCBB/6-710/L 230 900 1167 6.1 16460 115 46 -40 70
TCBT/2-250/H 400 2775 114 0.3 1730 90 8 -40 40
TCBT/4-250/H 400 1470 42 0.3 900 24 8 -40 40
TCBT/4-315/H 400 1445 99 0.5 1950 64 11 -40 40
TCBT/4-355/H 400 1415 117 0.5 2470 74 13.2 -40 40
TCBT/4-400/H 400 1410 341 1.2 5140 80 15.5 -40 40
TCBT/4-450/H 400 1405 526 1.9 6650 145 21 -40 70
TCBT/4-500/H 400 1420 641 2.6 7590 170 25 -40 70
TCBT/4-560/L 400 1415 1184 3.8 12090 205 33 -40 70
TCBT/4-560/H 400 1390 1348 4.2 13370 190 34.7 -40 70
TCBT/4-630/L 400 1410 1770 5.9 16060 240 39 -40 70
TCBT/4-630/H 400 1400 1940 6.2 17030 250 40 -40 70
TCBT/4-710/L 400 1435 2175 6.4 20290 300 46 -40 40
TCBT/4-710/H 400 1460 3441 10.6 26420 345 54 -40 40
TCBT/4-800/L 400 1460 3750 11.3 29950 350 65 -40 40
TCBT/4-800/K 400 1460 5177 8.8 34950 360 68 -40 40
TCBT/4-800/G 400 1470 6146 11.1 38500 370 81 -40 40
TCBT/4-800/H 400 1475 7688 13 42490 380 89 -40 40
TCBT/6-355/H 400 900 97 0.7 2250 28 13.2 -40 40
TCBT/6-400/H 400 860 116 0.7 2970 29 15.5 -40 40
TCBT/6-450/H 400 940 161 0.7 4020 66 20.7 -40 70
TCBT/6-500/H 400 915 290 1.2 6110 78 24.8 -40 70
TCBT/6-560/H 400 925 525 2.9 9020 105 33.5 -40 70
TCBT/6-630/L 400 915 595 2.3 10940 105 38 -40 70
TCBT/6-630/H 400 960 887 4.8 12620 110 38.5 -40 70
TCBT/6-710/L 400 920 957 4.5 16290 140 46 -40 70
TCBT/6-710/H 400 910 1217 5 18550 135 46 -40 70
TCBT/6-800/L 400 965 1278 4.7 20770 160 57 -40 40
TCBT/6-800/K 400 975 1592 5.7 24090 160 64 -40 40
TCBT/6-800/G 400 975 1968 8 26310 160 68 -40 40
TCBT/6-800/H 400 970 2345 8.7 27910 165 80 -40 40
Opis szczegółowy

Opis szczegółowy
