Wentylator Promieniowy MPA

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do systemów odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:
· odciągi miejscowe, osuszacze, układy suszenia,
· transport wiórów, trocin, granulatów,
· odciągi spalin samochodowych.

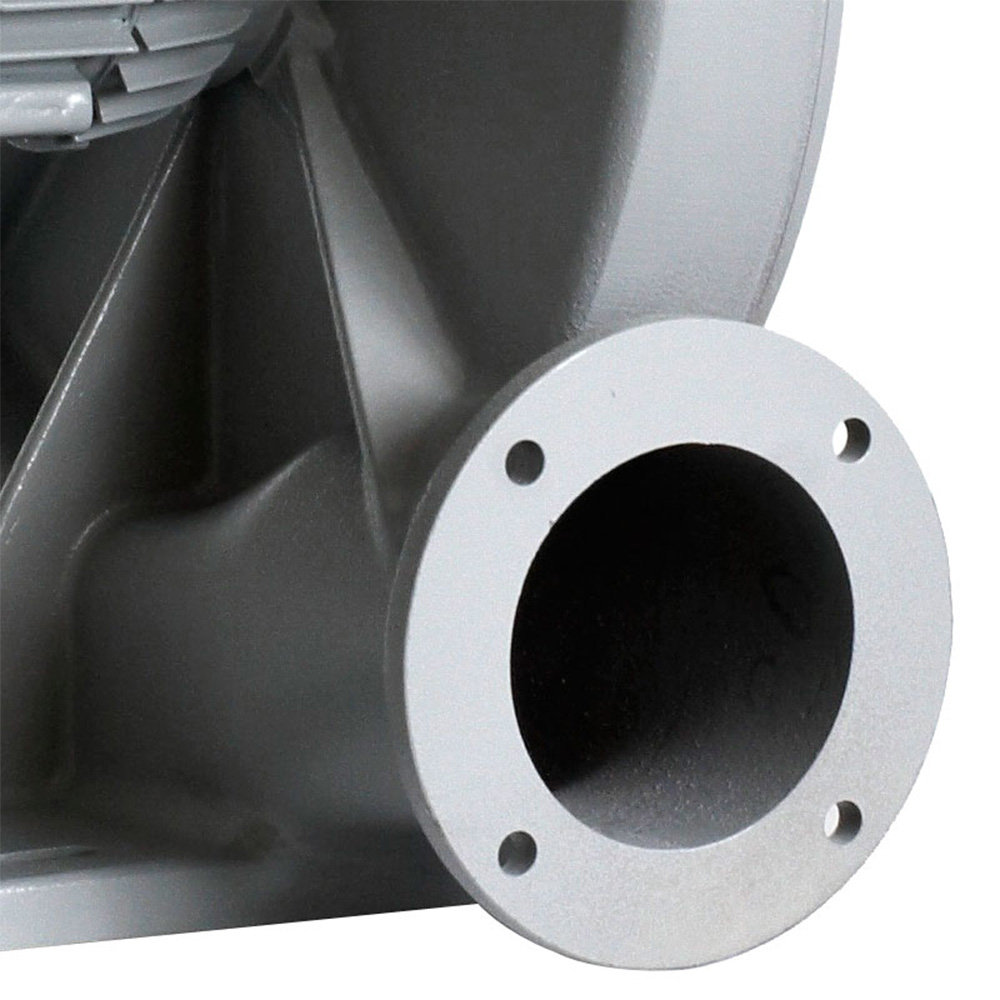

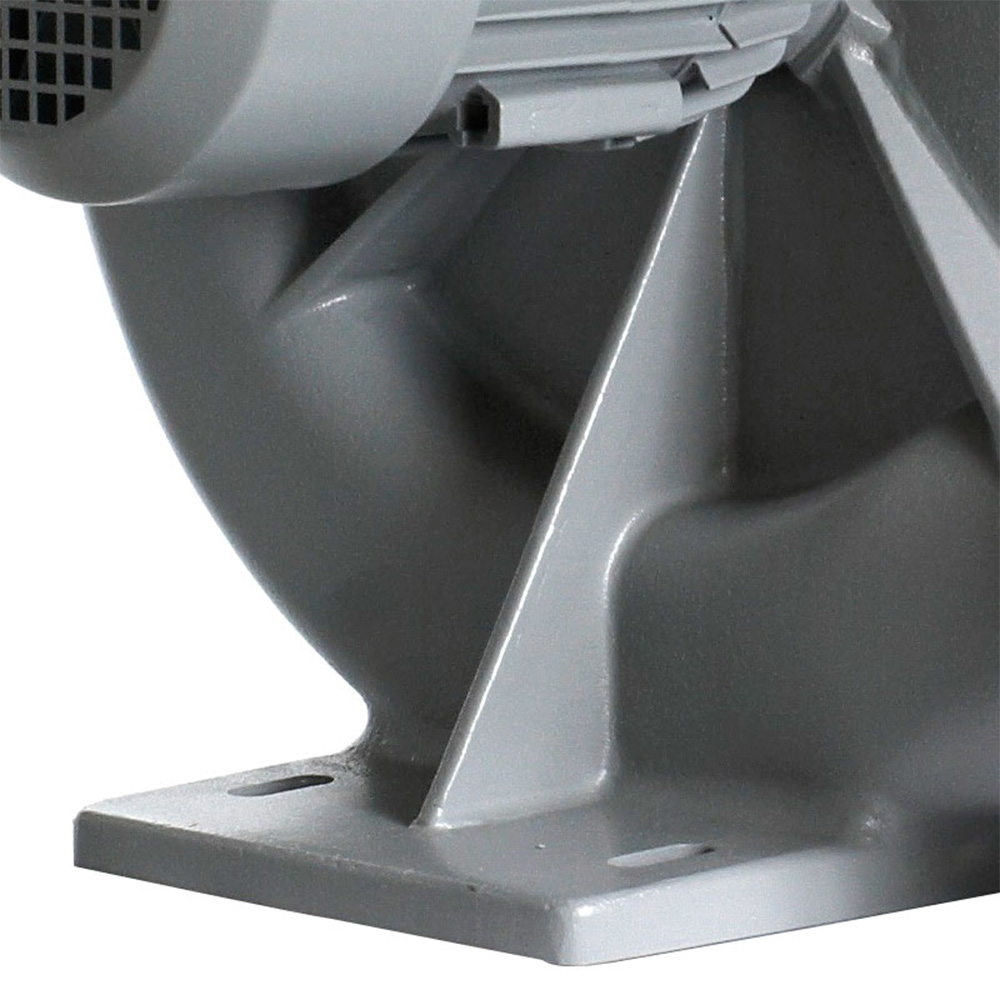

KONSTRUKCJA
· średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
· wirnik odlewany ze stopu aluminium z łopatami prostymi, wyważany dynamicznie wg ISO 1940-1 (w modelach do wielkości 290, w modelach od 350 i 600 wirnik spawany z blachy stalowej),
· obudowa odlewana ze stopu aluminium,
· podstawa pod silnik w modelu 600,
· siatka ocynkowana na wlocie w modelach 200 i 600,
· wentylator malowany na kolor szary RAL 7042,
· maksymalna temperatura tłoczonego medium 80*C,
· temperatura otoczenia silnika od -20*C do +40*C,
· figura LG270 (model 350 w figurze RD270).

SILNIK ELEKTRYCZNY
· asynchroniczny, jednofazowy 230V, 50Hz,
· asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz oraz 400/690V,
· stopień ochrony IP55,
· klasa izolacji F,
· do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE
· dowolna figura LG/RD (w modelach od 160 do 290),
· malowanie na kolor inny niż standardowy,
· malowanie w wyższej kategorii korozyjności,
· wirnik z blachy stalowej ocynkowanej,
· wirnik z blachy stalowej nierdzewnej 1.4301,
· wirnik z blachy stalowej kwasoodpornej 1.4404,
· silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
· silnik jednofazowy przystosowany do regulacji napięciowej,
· silnik o innym stopniu ochrony IP,
· silnik wyposażony w czujniki lub dodatkowe chłodzenie,
· uszczelnienie między obudową a silnikiem (simmering),
· maksymalna temperatura tłoczonego medium powyżej 80*C,
· temperatura otoczenia silnika poniżej -20*C oraz powyżej +40*C

Wymiary

Wymiary

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2
MPA 03 327 333 243 100 139 165 65 95 115 160 174 30 108
MPA 25 327 333 257 100 139 165 65 95 115 160 174 30 108
MPA 40 433 464 295 107 139 165 80 112 130 200 246 45 155
MPA 50 433 464 331 107 139 165 80 112 130 200 246 45 155
MPA 60 451 483 335 162 182 200 100 139 165 210 258 47 156
MPA 70 451 483 335 162 182 200 100 139 165 210 258 47 156
MPA 80 450 483 341 138 182 200 100 135 160 210 261 45 155
MPA 90 450 483 341 138 182 200 100 135 160 210 261 45 155



Typ
 N3 N4 ØO ØO1 P1 P2 S T X X1 Y Z
MPA 03 159 180 10 8 80 120 58 62 4 4 19 12
MPA 25 159 180 10 8 80 120 58 62 4 4 19 12
MPA 40 215 230 11 8 140 190 65 76 4 4 20 13
MPA 50 215 230 11 8 140 190 65 76 4 4 20 13
MPA 60 215 230 9.5 8 140 200 91 58 4 4 20 13
MPA 70 215 230 9.5 8 140 200 91 58 4 4 20 13
MPA 80 225 240 11 8 140 190 82 85 4 4 20 13
MPA 90 225 240 11 8 140 190 82 85 4 4 20 13

* wymiar C może się różnic w zależności od silnika

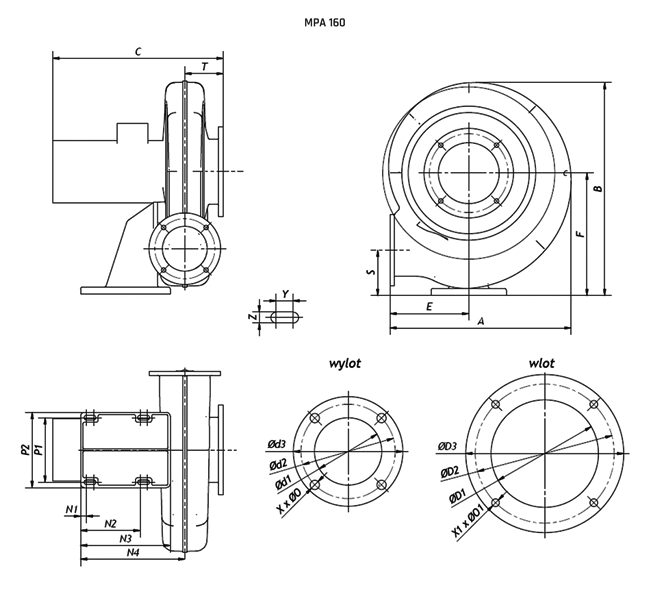

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2
MPA 160 506 595 476 170 220 250 125 168 200 220 342 15 166



Typ
 N3 N4 ØO ØO1 P1 P2 S T X X1 Y Z
MPA 160 250 291 12 12 180 210 127 107 4 4 20 13

* wymiar C może się różnic w zależności od silnika

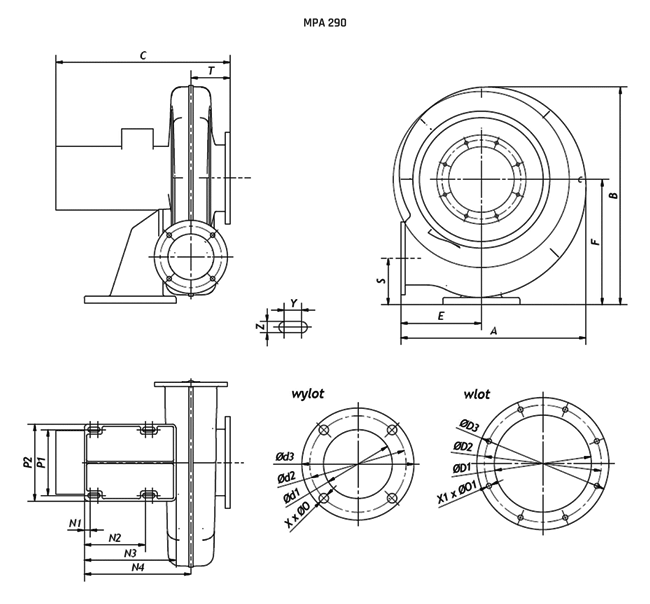

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2
MPA 290 617 708 523 180 217 245 170 230 260 280 410 16 166



Typ
 N3 N4 ØO ØO1 P1 P2 S T X X1 Y Z
MPA 290 250 295 13 9,5 180 215 170 133 4 8 20 13

* wymiar C może się różnic w zależności od silnika

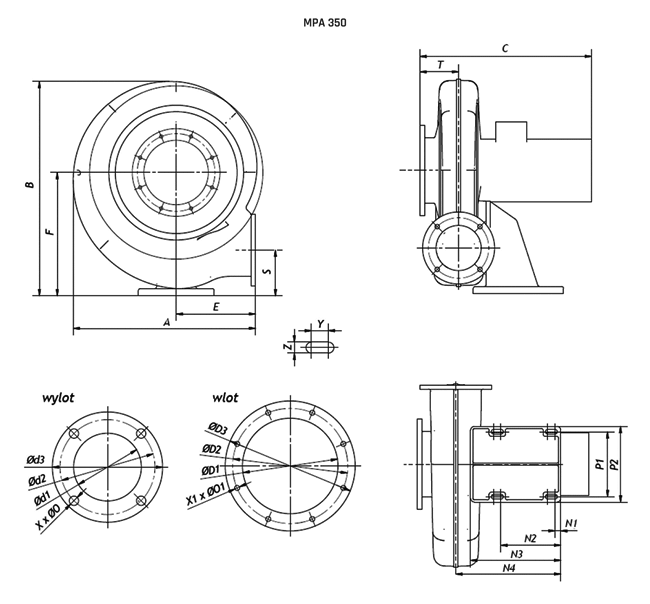

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2
MPA 350 617 708 528 180 217 245 170 230 260 280 410 16 166



Typ
 N3 N4 ØO ØO1 P1 P2 S T X X1 Y Z
MPA 350 250 295 13 9,5 180 215 170 133 4 8 20 13

* wymiar C może się różnic w zależności od silnika

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2
MPA 600 11kW 850 920 678 212 260 280 180 240 270 395 500 30 290



Typ
 N3 N4 ØO ØO1 ØO2 P1 P2 P3 S T X X1 X2
MPA 600 11kW 320 476 14 9 13 326 390 430 150 117 4 8 4

* wymiar C może się różnic w zależności od silnika

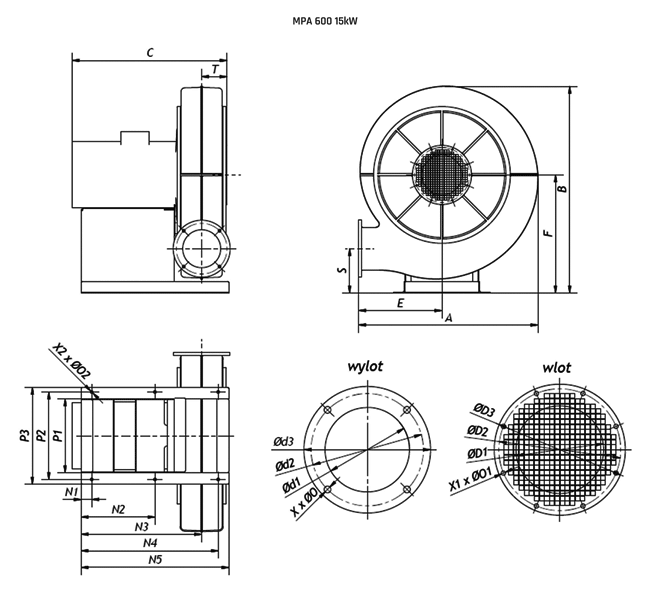

Typ
 A B C* ØD1 ØD2 ØD3 Ød1 Ød2 Ød3 E F N1 N2 N3
MPA 600 15kW 850 914 734 212 260 280 180 240 270 395 560 50 350 571



Typ
 N4 N5 ØO ØO1 ØO2 P1 P2 P3 S T X X1 X2
MPA 600 15kW 650 700 14 9 14 350 415 460 210 121 4 8 6

* wymiar C może się różnic w zależności od silnika

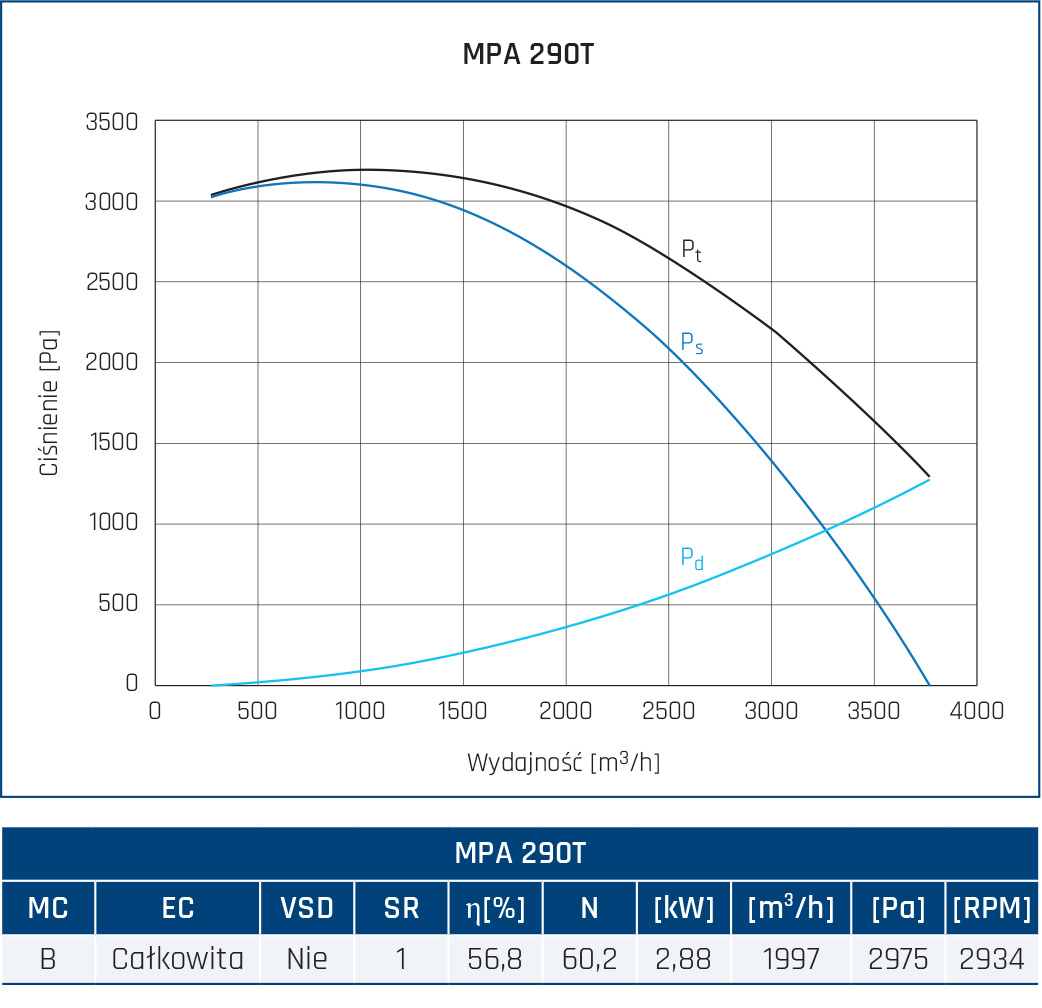

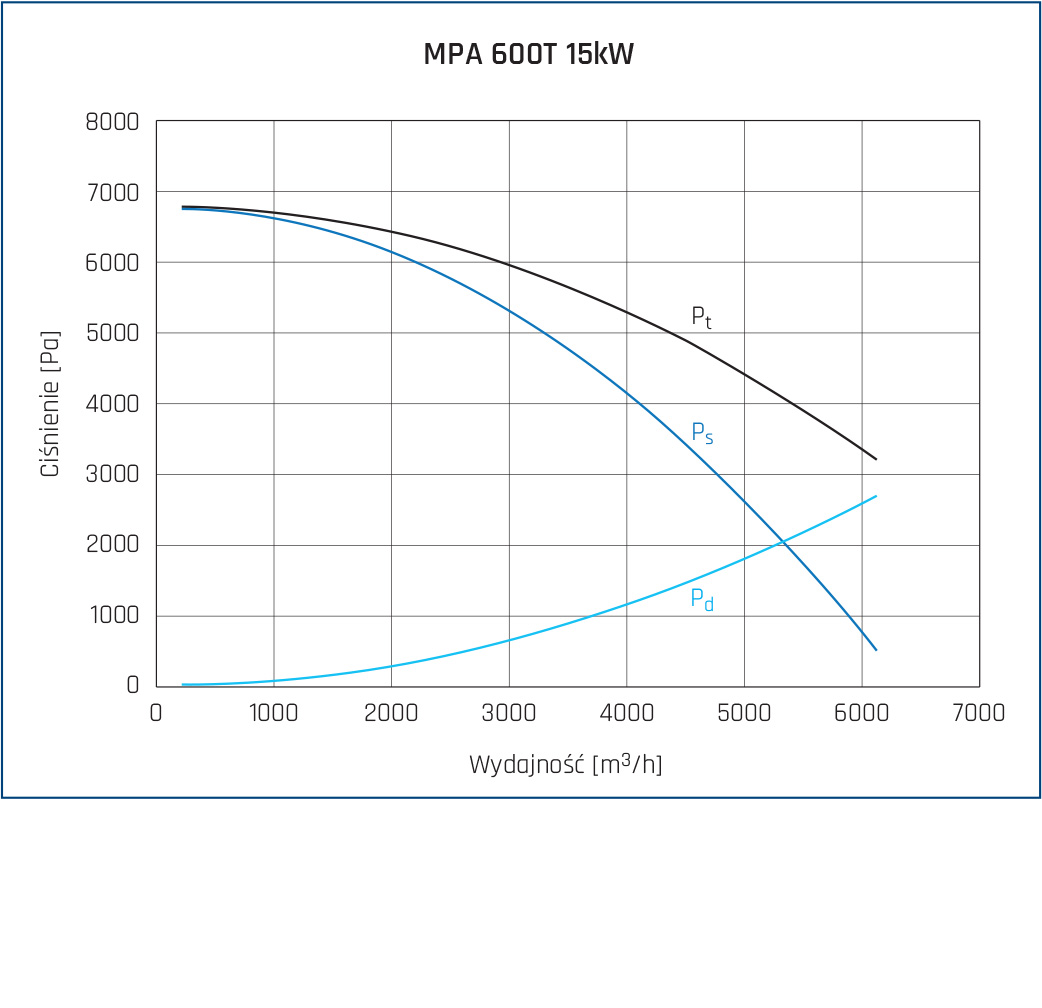

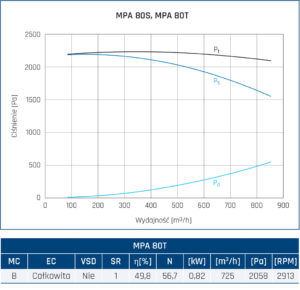

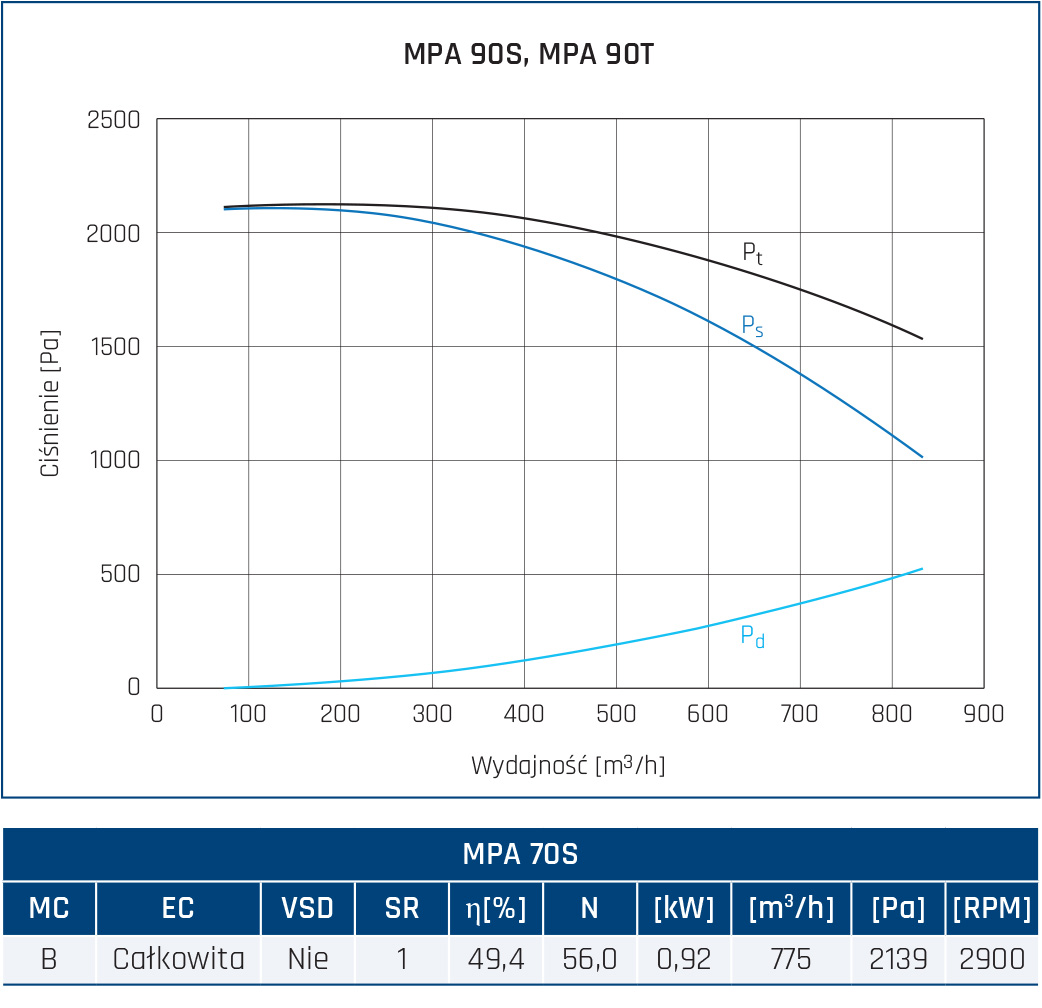

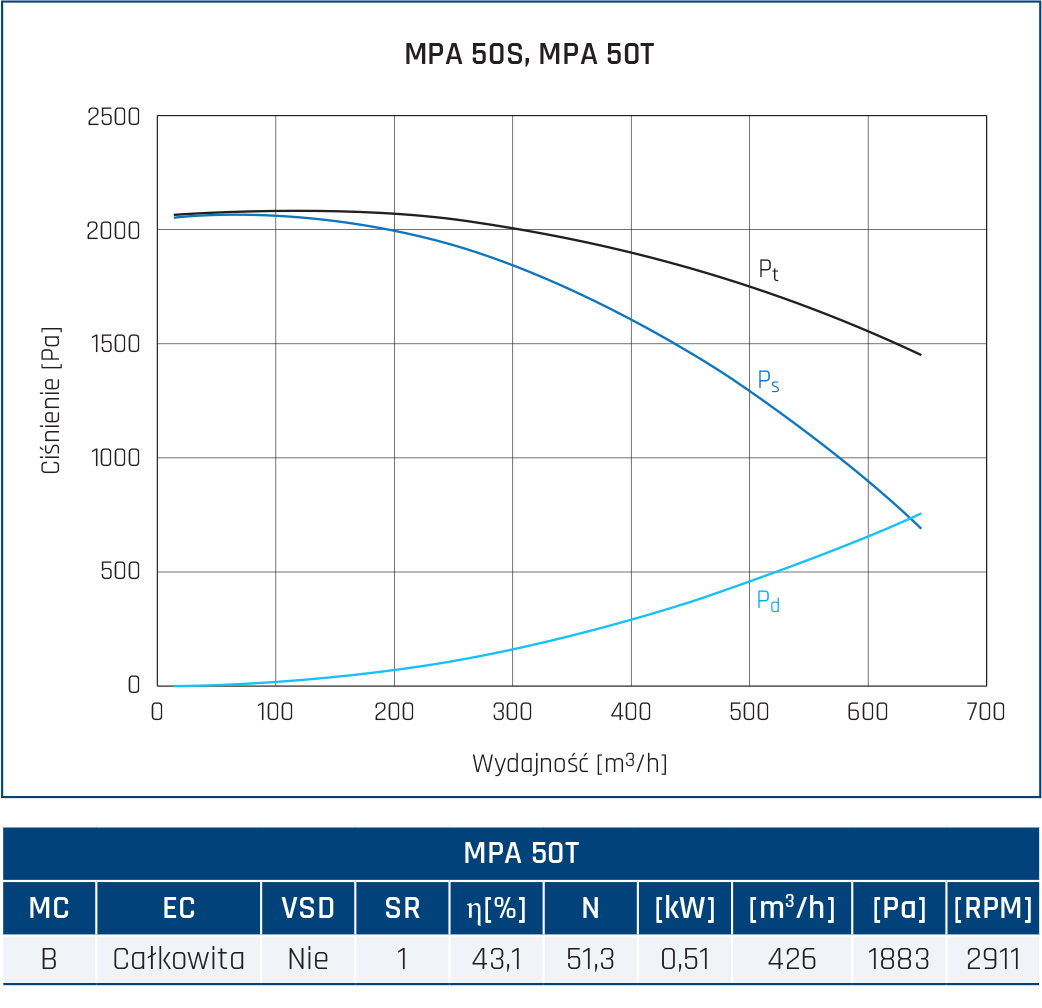

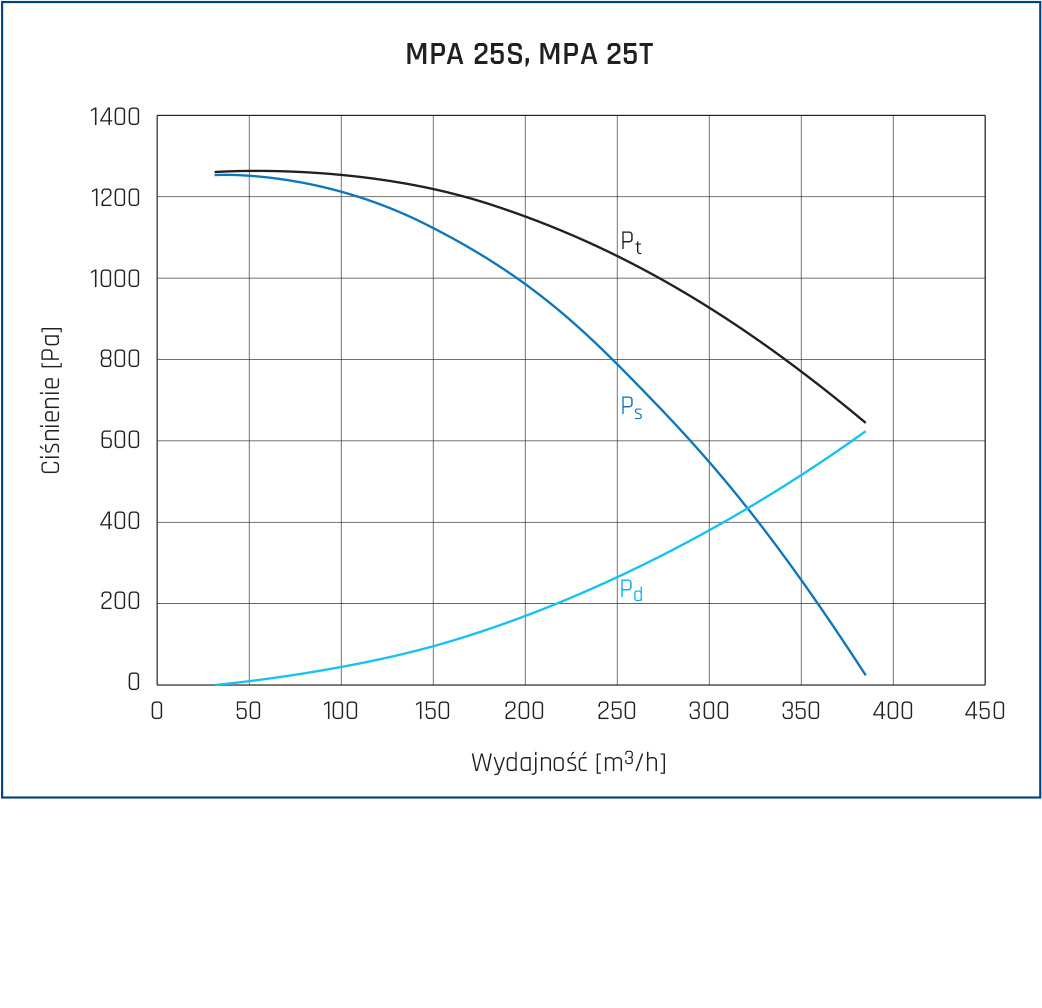

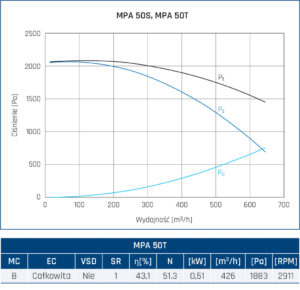

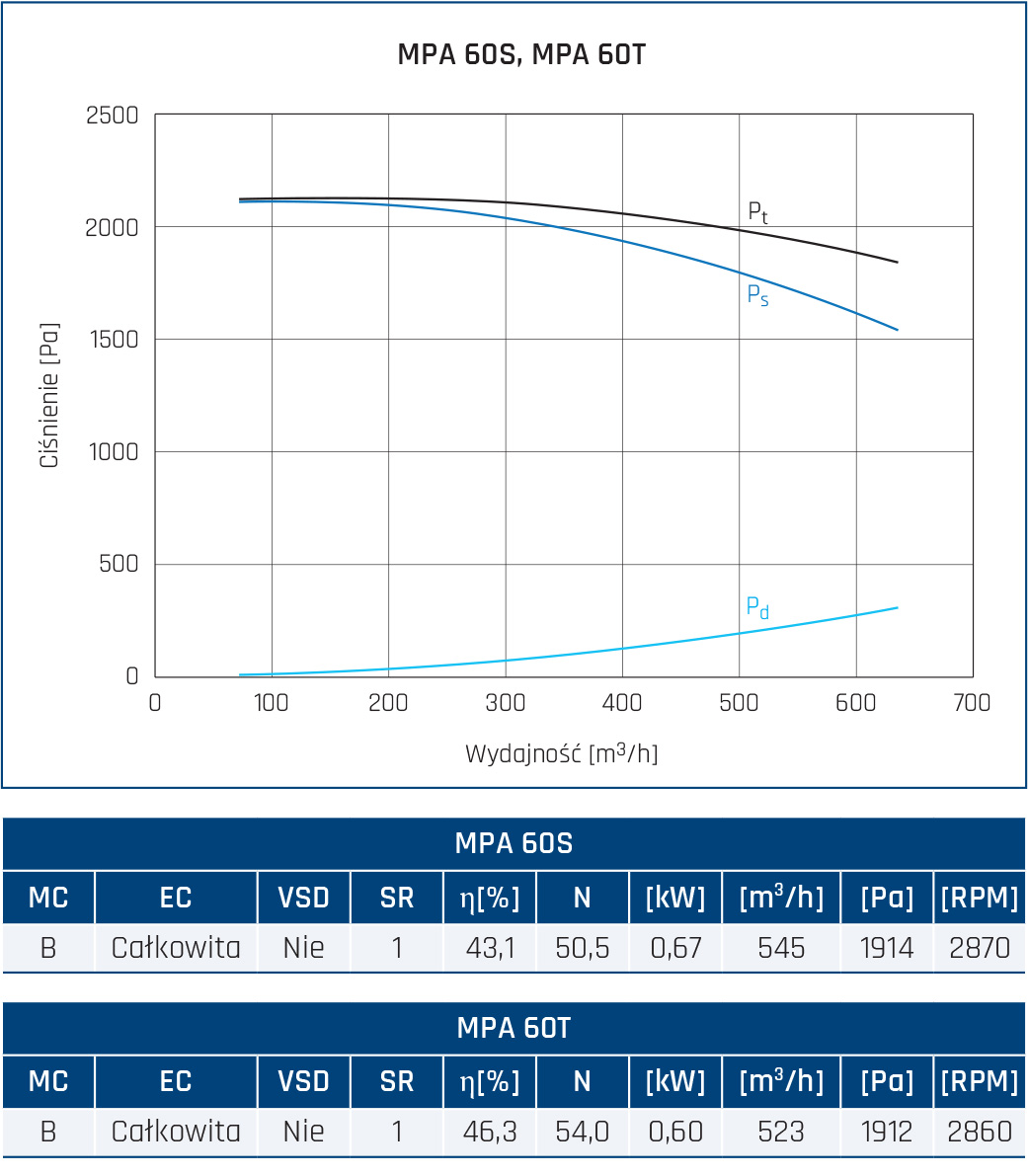

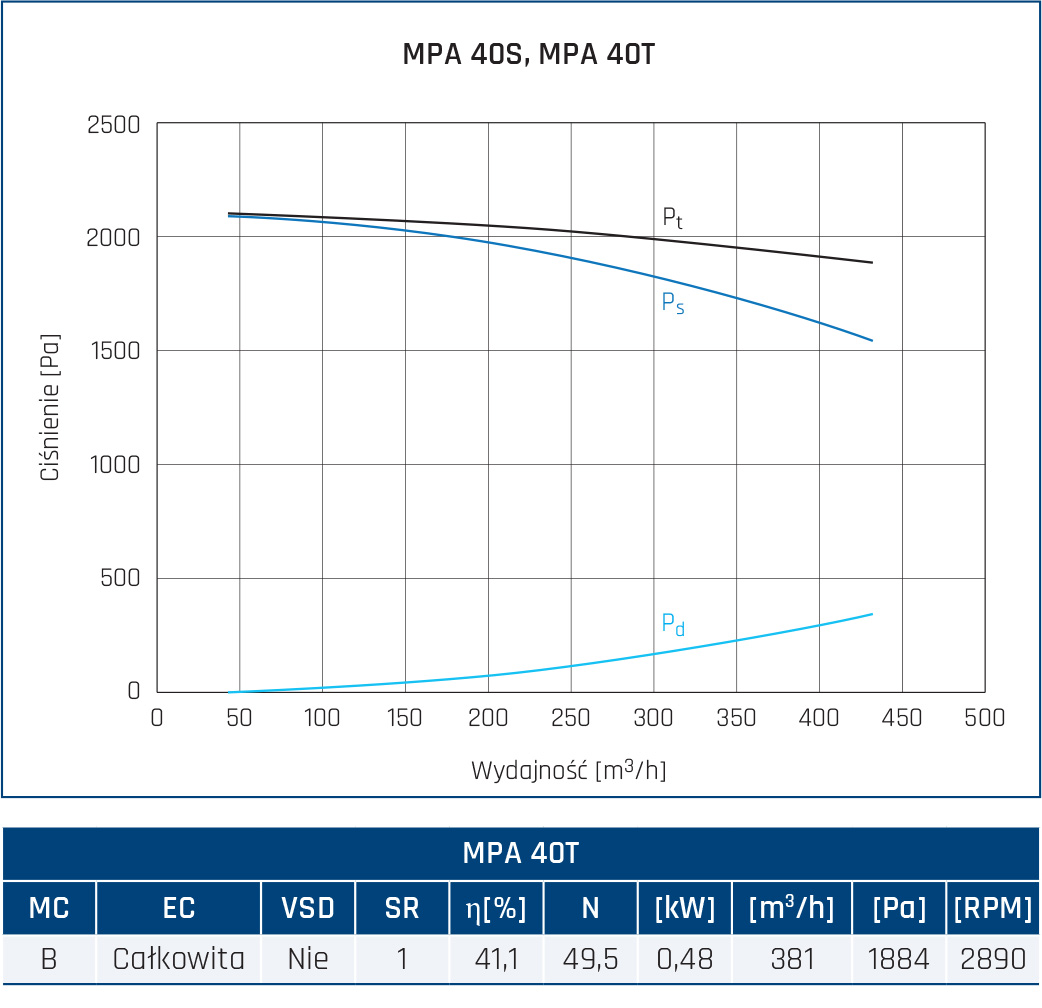

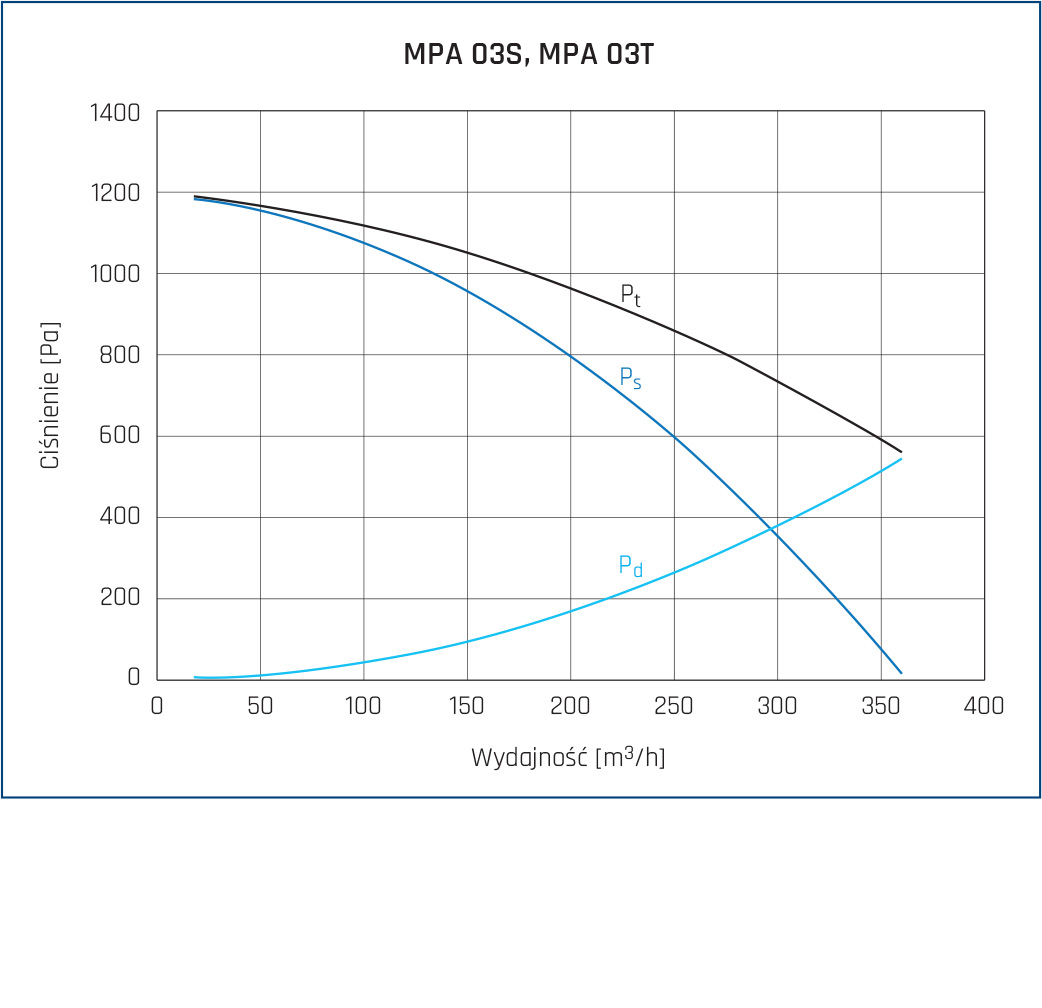

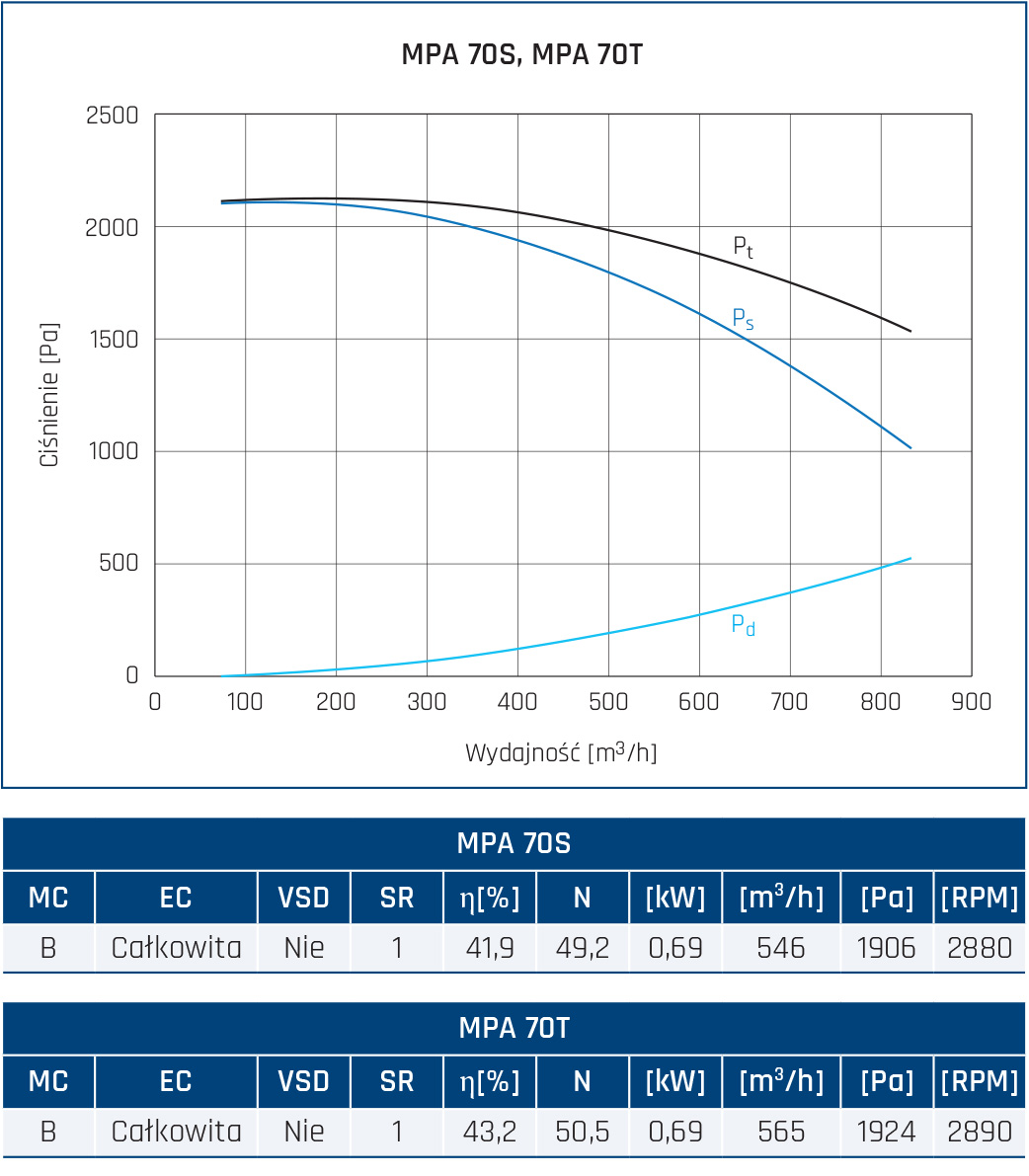

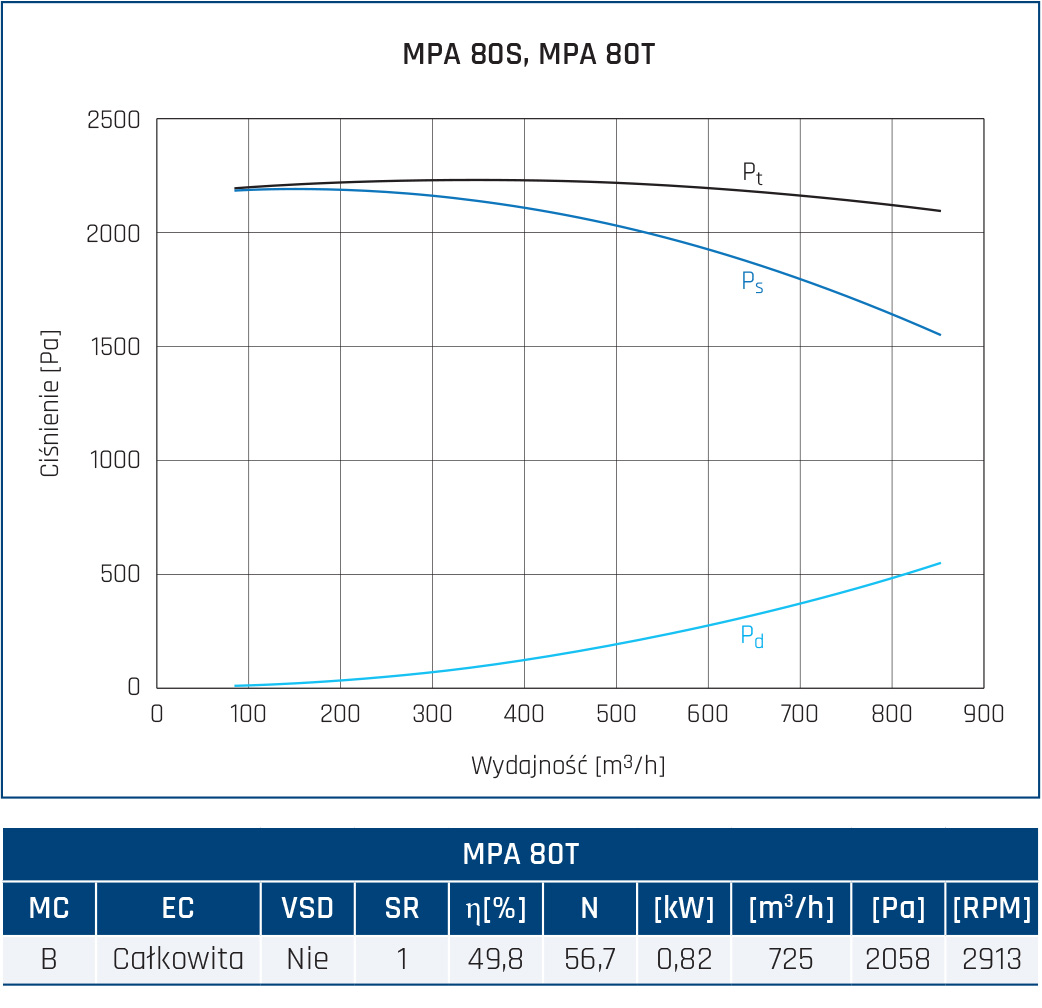

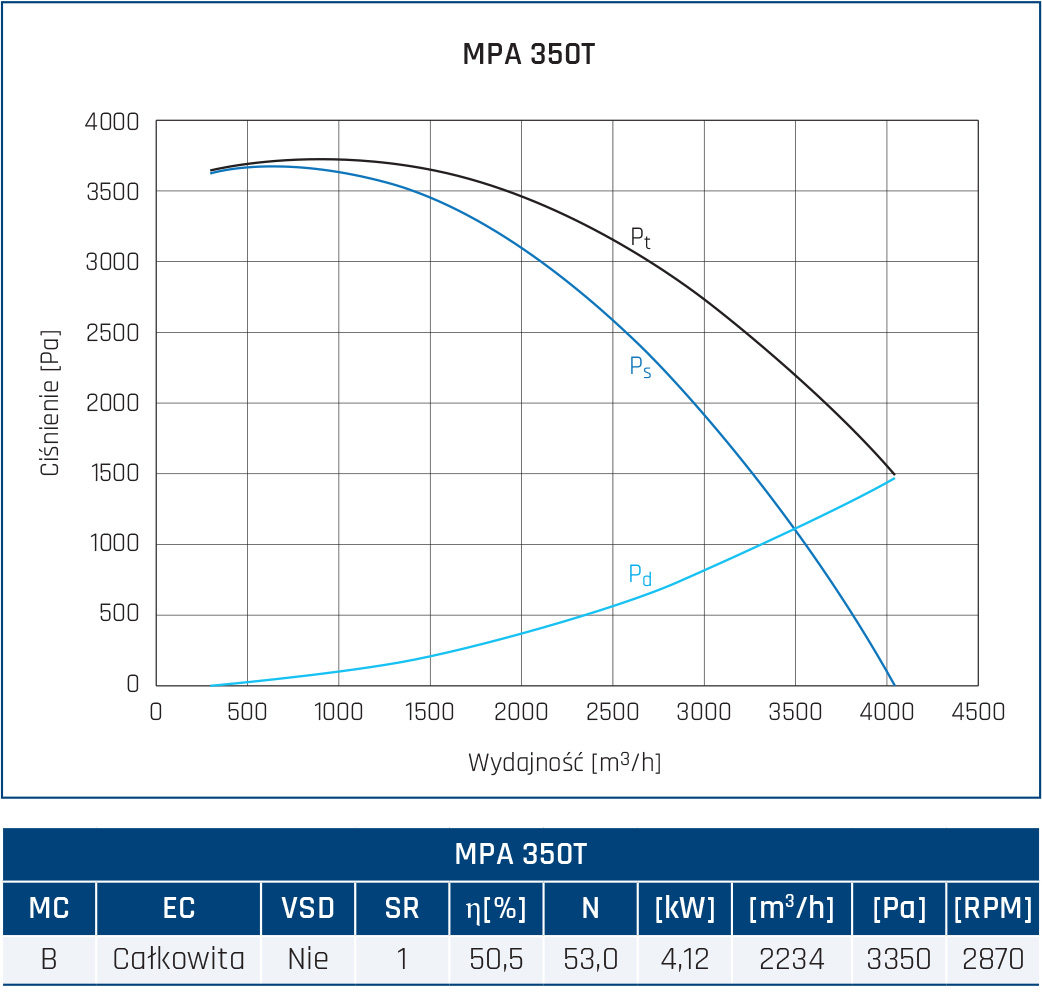

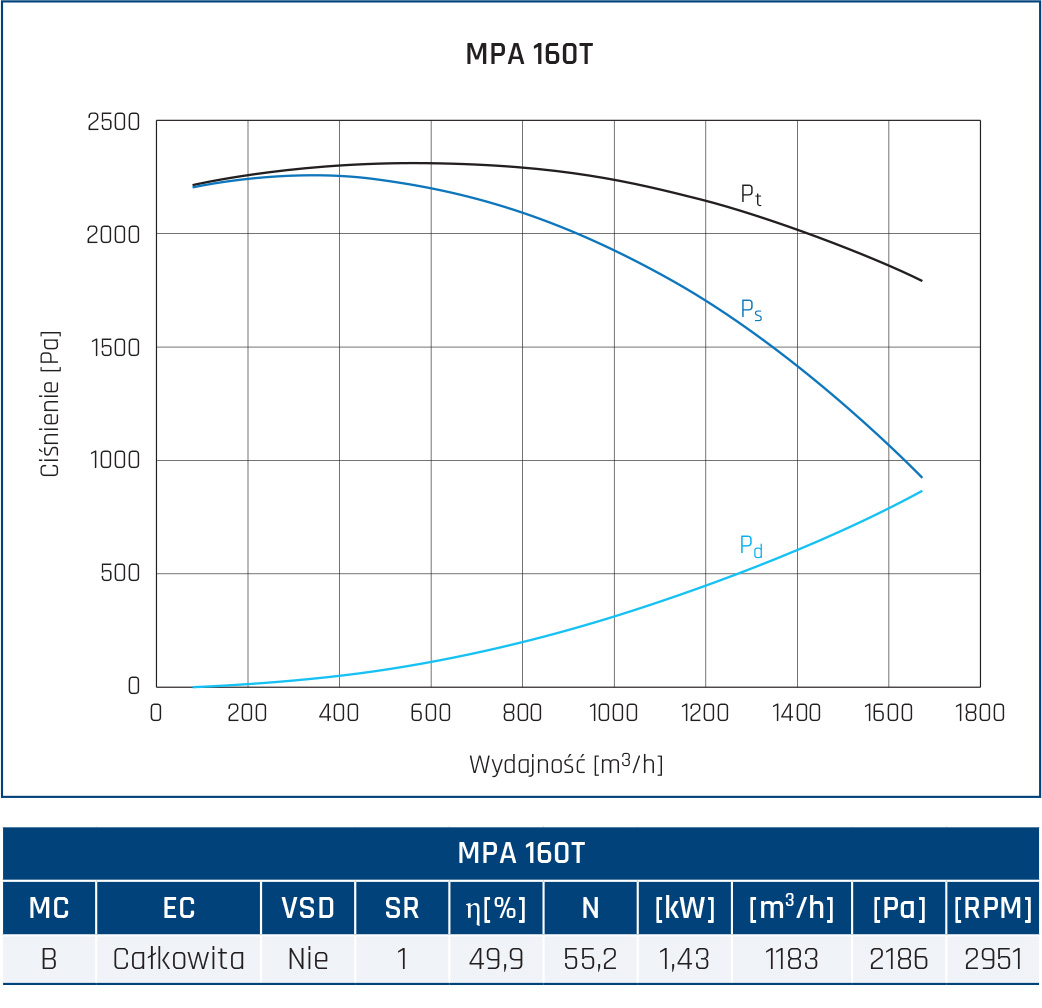

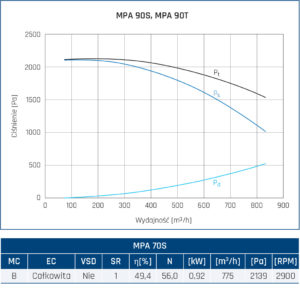

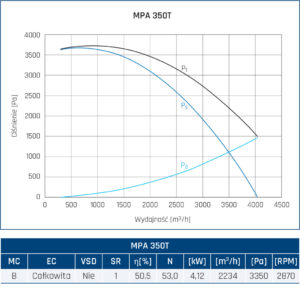

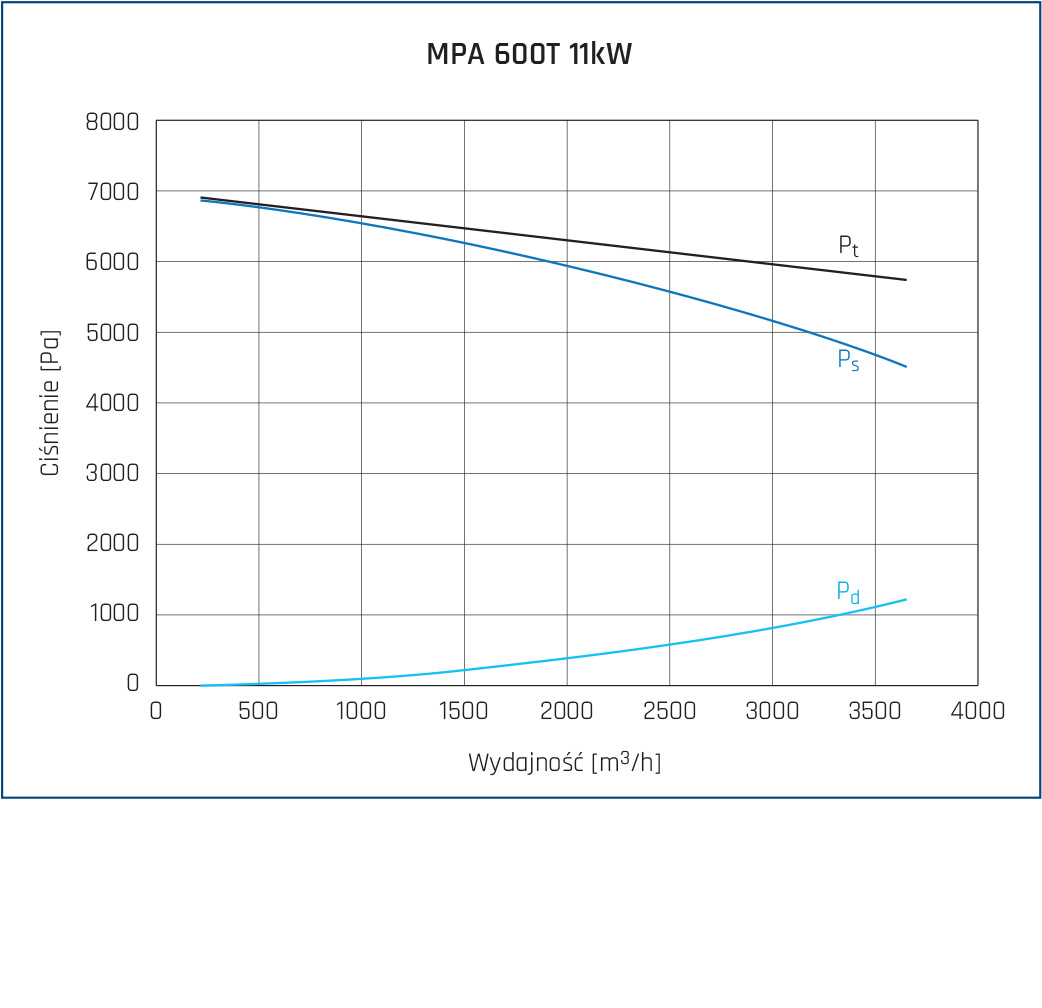

Charakterystyki pracy

Charakterystyki pracy

pt – ciśnienie całkowite
ps – ciśnienie statyczne
pd – ciśnienie dynamiczne

MC – Kategoria pomiarowa
EC – Kategoria sprawności
VSD – Regulacja prędkości
SR – Ilość biegów
η [%] – Sprawność
N – Współczynnik sprawności
[kW] – Pobór mocy
[m3/h] – Wydajność
[Pa] – Ciśnienie statyczne
[RPM] – Prędkość obrotowa

Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
MPA 03S 230 2780 180 1.6 360 1180 9 -20 80
MPA 03T 400 2760 180 0.5 360 1180 9 -20 80
MPA 25S 230 2780 180 1.6 385 1280 10 -20 80
MPA 25T 400 2760 180 0.5 385 1280 10 -20 80
MPA 40S 230 2760 370 2.2 430 2120 16 -20 80
MPA 40T 400 2870 370 0.85 430 2120 16 -20 80
MPA 50S 230 2780 550 3.6 645 2120 18 -20 80
MPA 50T 400 2790 550 1.25 645 2120 15 -20 80
MPA 60S 230 2870 550 3.1 640 2140 24 -20 80
MPA 60T 400 2870 550 1.25 640 2140 24 -20 80
MPA 70S 230 2800 750 4.2 830 2150 21 -20 80
MPA 70T 400 2890 750 1.7 830 2150 24 -20 80
MPA 80S 230 2800 750 5 850 2210 21 -20 80
MPA 80T 400 2890 750 1.7 850 2210 22 -20 80
MPA 90S 230 2800 1100 7.2 830 2210 23 -20 80
MPA 90T 400 2890 1100 2.5 830 2210 24 -20 80
MPA 160T 400 2895 2200 4.6 1680 2300 44 -20 80
MPA 290T 400 2895 4000 7.3 3560 3130 66 -20 80
MPA 350T 400 2890 5500 9.8 4050 3730 67 -20 80
MPA 600T 11kW 400 2900 11000 19.1 3660 6950 163 -20 80
MPA 600T 15kW 400 2940 15000 26.2 6140 6950 203 -20 80
Opis szczegółowy

Opis szczegółowy

Wentylatory promieniowe to istotne urządzenia stosowane w wielu gałęziach przemysłu, zwłaszcza tam, gdzie konieczne jest efektywne usuwanie zanieczyszczonego powietrza oraz transport materiałów w formie sypkiej. W odróżnieniu od wentylatorów osiowych, które tłoczą powietrze wzdłuż osi wirnika, wentylatory promieniowe wymuszają przepływ powietrza w kierunku prostopadłym do osi obrotu, co pozwala na uzyskanie wyższego ciśnienia i efektywność pracy w trudnych warunkach.
Dzięki swojej konstrukcji są one niezastąpione w systemach wentylacji przemysłowej, układach suszenia, odciągach spalin czy transporcie pneumatycznym różnego rodzaju materiałów. Ich zastosowanie przekłada się nie tylko na komfort pracy, ale również na bezpieczeństwo i efektywność procesów technologicznych.

Zastosowania Wentylatora Promieniowego MPA

Wentylatory promieniowe wykorzystywane są w wielu branżach i aplikacjach, w których wymagana jest skuteczna cyrkulacja powietrza lub przemieszczanie cząstek stałych.

Odciągi Miejscowe

Wentylatory promieniowe znajdują zastosowanie w systemach odciągowych, które eliminują pyły, dymy i opary powstające w procesach przemysłowych, takich jak spawanie, szlifowanie czy obróbka chemiczna. Są niezbędnym elementem instalacji filtracyjnych i odpylających, zapewniając czyste powietrze w miejscu pracy.

Układy Suszenia i Osuszacze

W systemach suszenia, gdzie wymagana jest kontrolowana cyrkulacja powietrza, wentylatory promieniowe pełnią kluczową rolę. Umożliwiają one transport gorącego powietrza w suszarniach drewna, materiałów budowlanych czy produktów spożywczych, wspomagając proces odparowywania wilgoci i skracając czas schnięcia.

Transport Pneumatyczny Wiórów, Trocin i Granulatów

Wentylatory promieniowe doskonale sprawdzają się w systemach transportu pneumatycznego materiałów sypkich, takich jak trociny, wióry czy granulaty. Ich wysoka wydajność pozwala na sprawne przemieszczanie drobnych cząstek na duże odległości, co jest szczególnie istotne w przemyśle drzewnym, tworzyw sztucznych i rolniczym.

Odciągi Spalin Samochodowych

W warsztatach samochodowych oraz halach produkcyjnych stosuje się wentylatory promieniowe do usuwania spalin silnikowych. Systemy te zapewniają skuteczne odprowadzanie zanieczyszczeń, chroniąc zdrowie pracowników i utrzymując bezpieczne warunki pracy.

Wnioski Końcowe

Dzięki szerokiemu zakresowi zastosowań, wentylatory promieniowe stanowią niezastąpiony element nowoczesnych systemów wentylacyjnych i transportowych, gwarantując wysoką efektywność oraz niezawodność działania w wymagających środowiskach przemysłowych.
