Wentylator Osiowy Ścienny HXM
Charakterystyka produktu
ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
∙ wentylacja piwnic, poddaszy,
∙ wentylacja hurtowni, lokali handlowych,
∙ wentylacja obiektów magazynowych.
KONSTRUKCJA
∙ płyta obudowy tłoczona z blachy stalowej ocynkowanej, malowana farbą epoksydową (kolor beżowy),
∙ wirnik z blachy aluminiowej (HXM-200 do HXM-350),
∙ wirnik z blachy stalowej ocynkowanej, malowany czarną farbą poliestrową (kolor czarny),
∙ siatka ochronna stalowa (od strony wlotu),
∙ kierunek przepływu powietrza silnik-wirnik,
∙ kabel do podłączenia zasilania elektrycznego o długości 50 mm (HXM-200 do HXM -350),
∙ skrzynka zaciskowa wyposażona w kondensator (HXM-400).
SILNIK ELEKTRYCZNY
∙ silniki jednofazowe 230V 50/60Hz,
∙ stopień ochrony IP44, klasa izolacji B (HXM-200 do HXM-350),
∙ stopień ochrony IP44, klasa izolacji F (HXM-400),
∙ termiczne zabezpieczenie uzwojenia przed przeciążeniem,
∙ do regulacji napięciowej,
∙ wyposażone w przewód zasilający o długości 50 cm (modele 200-350), zaś w puszkę przyłączeniową (HXM-400).
Wymiary
|
Typ
|
A | B | ØC | D | E | F | G |
|
HXM-200
|
222.5
|
266
|
9.5
|
205
|
88
|
19.5
|
211
|
|
HXM-250
|
275.5
|
333
|
9.5
|
255
|
99
|
31.5
|
261
|
|
HXM-300
|
336.5
|
400
|
10.5
|
305
|
99
|
35.5
|
311
|
|
HXM-350
|
390
|
465
|
10.5
|
361
|
106
|
34.5
|
371
|

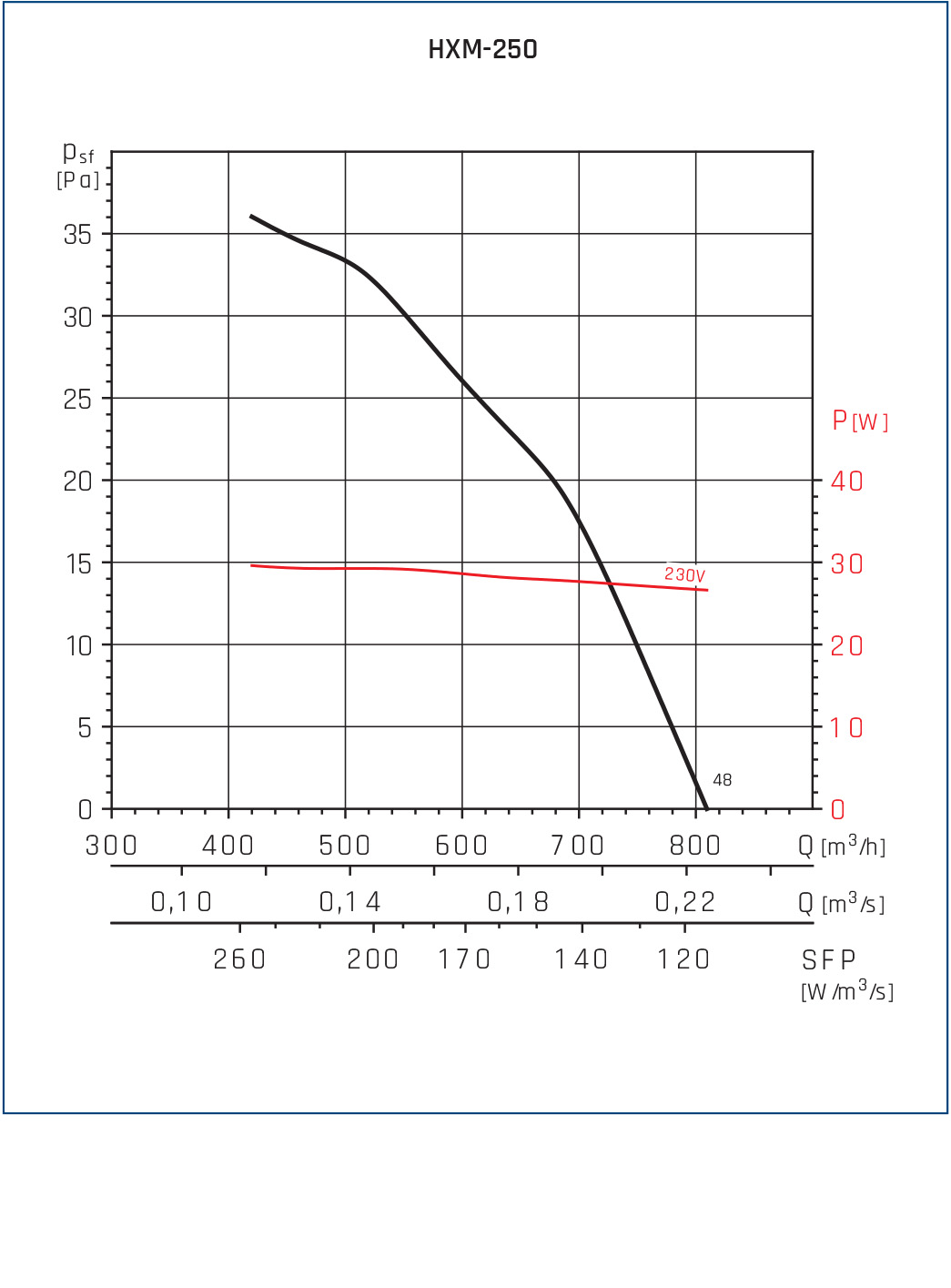

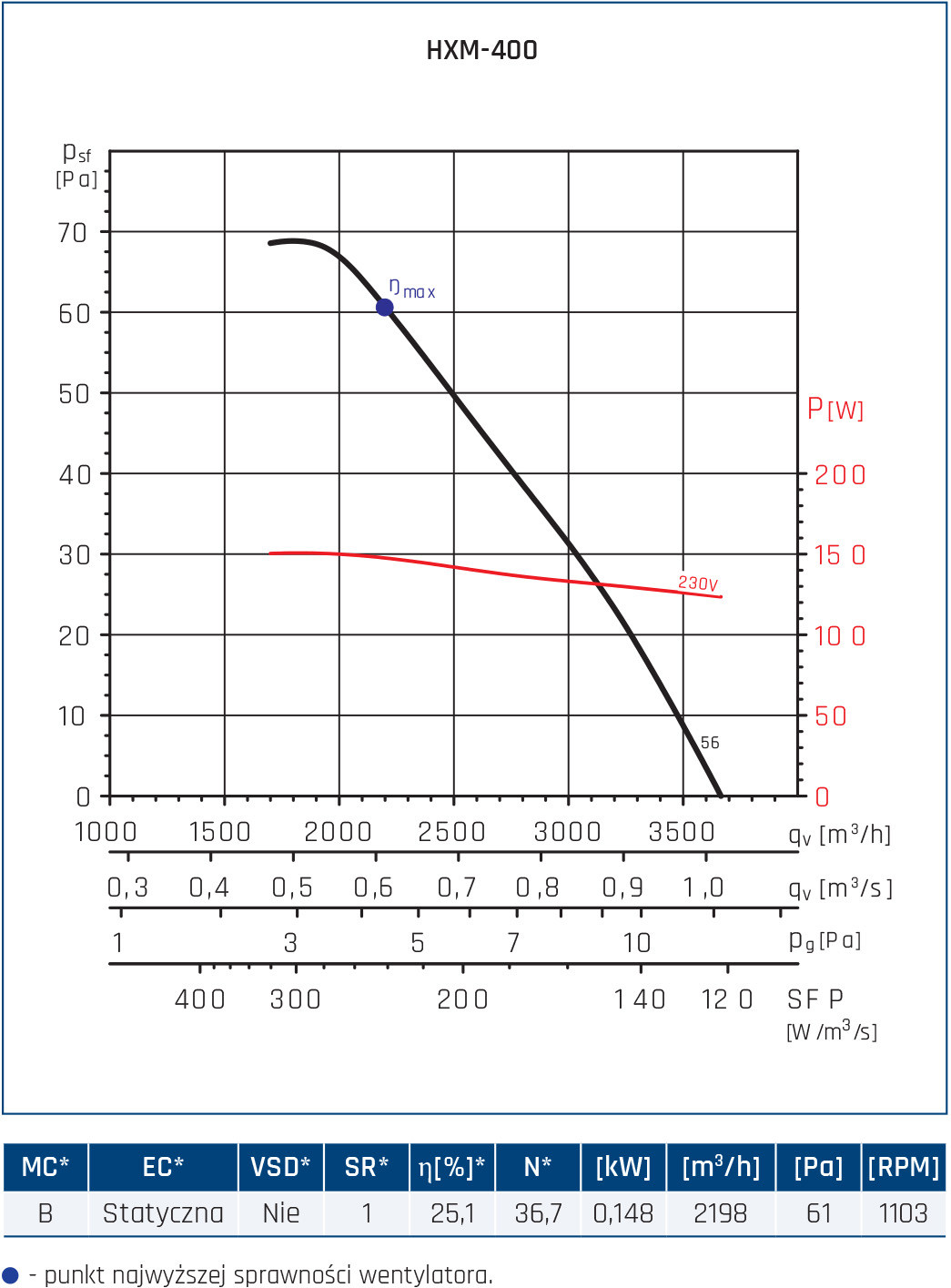

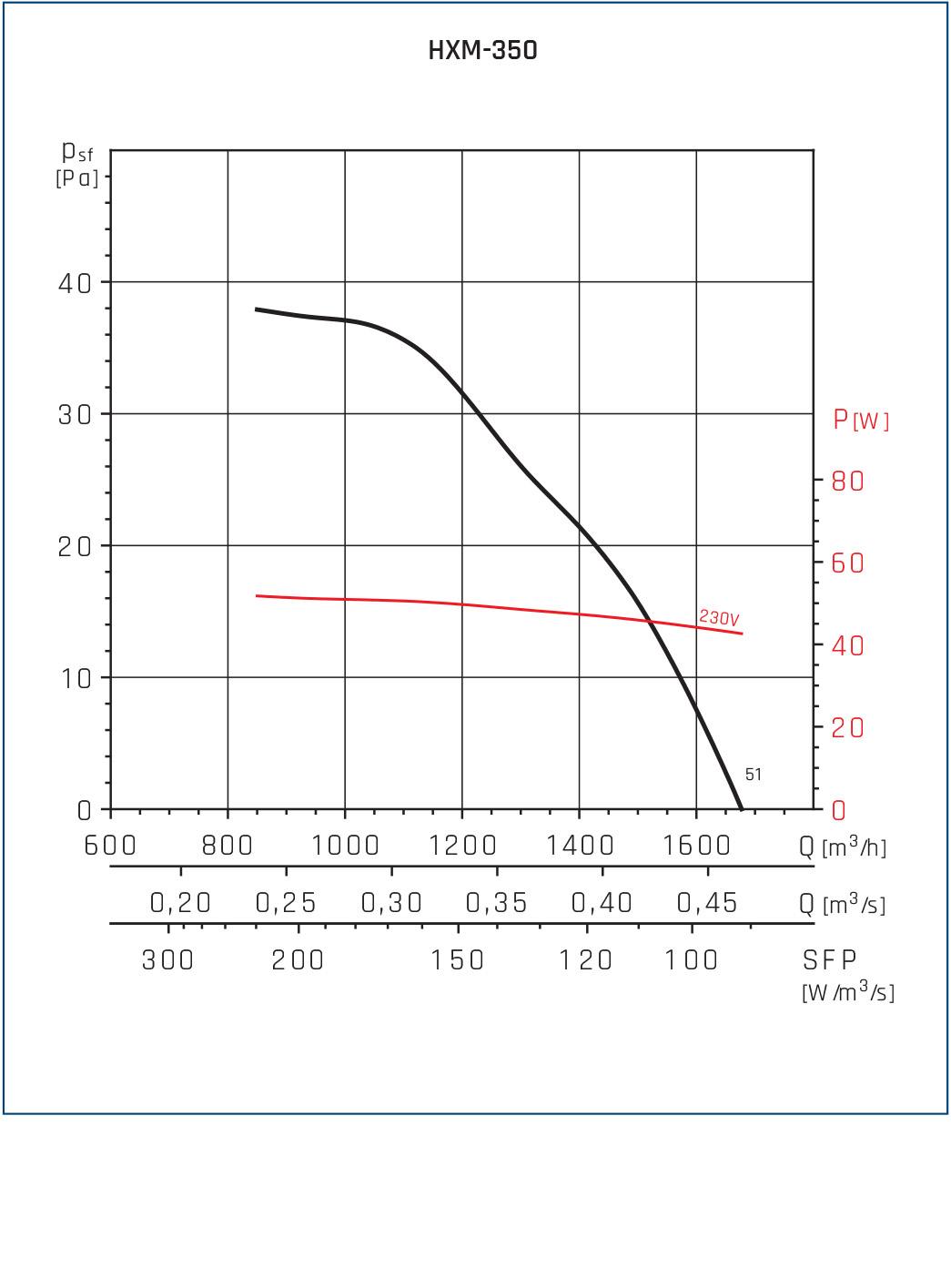

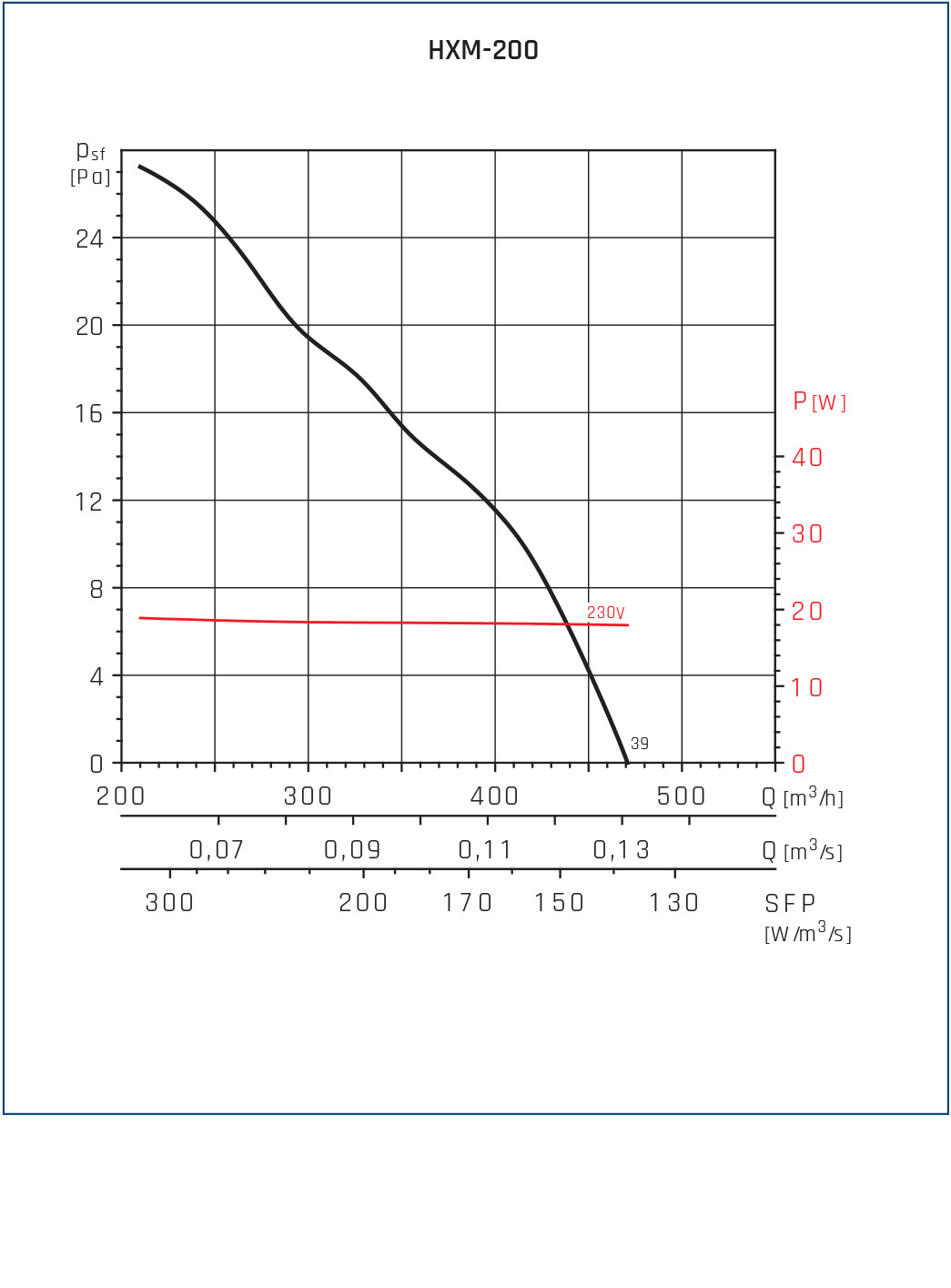

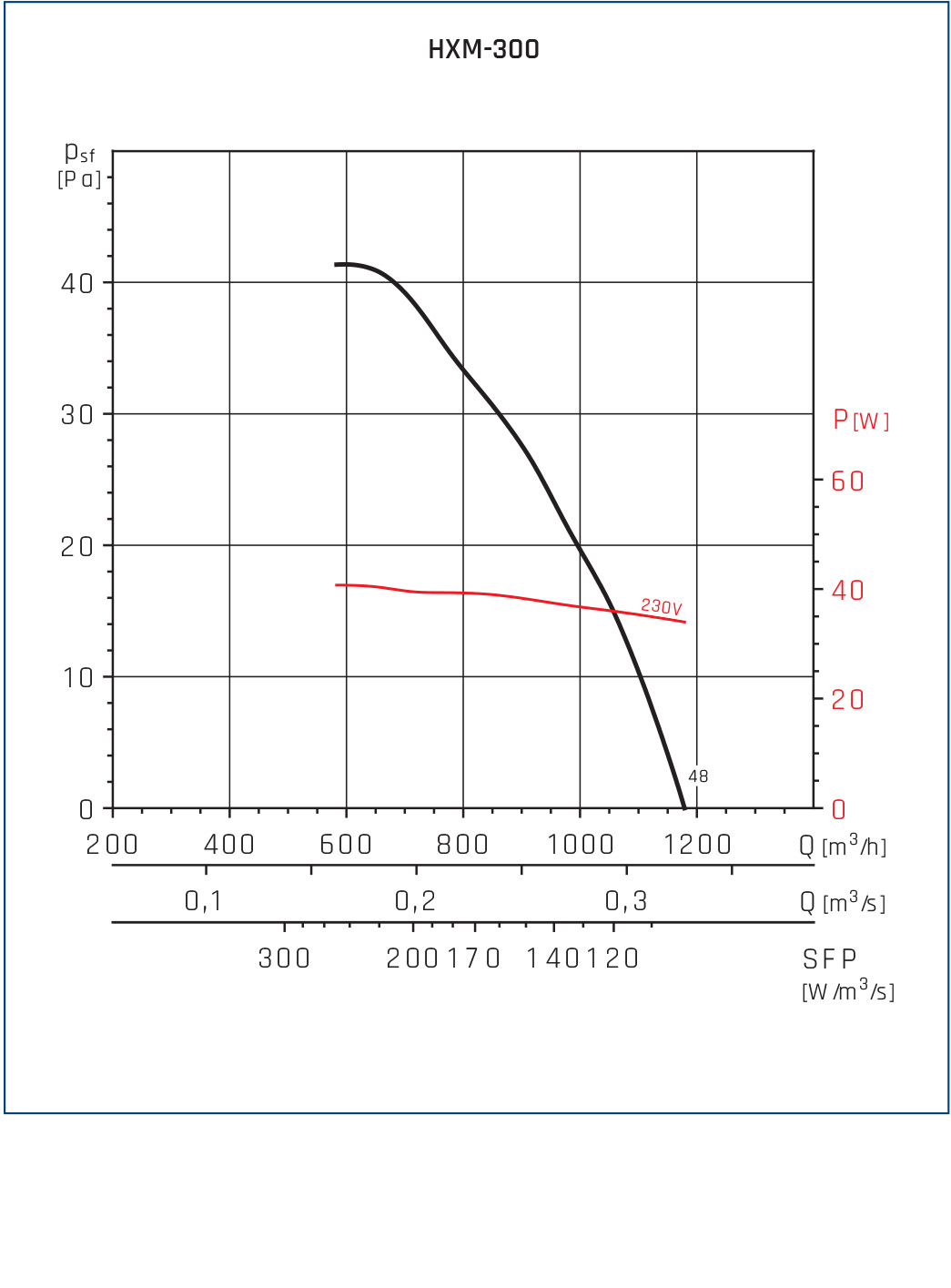

Charakterystyki pracy
- qV – Przepływ powietrza [m3/h]
- psf – Ciśnienie statyczne [Pa]
- pg – Spadek ciśnienia na siatce [Pa]
- SFP – Moc właściwa wentylatora [W/(m3/s)]
- P – Pobór mocy [W]
- Kategoria pomiaru: A
- Kategoria sprawności: statyczna
- Parametry wyznaczone bez regulatora
- Wentylator mierzony bez siatki
- Przepływ powietrza wg ISO 5801
- Poziom ciśnienia akustycznego dB(A), wyznaczany w wolnej przestrzeni w odległości 1,5 m
MC – Kategoria pomiarowa
EC – Kategoria sprawności
VSD – Regulacja prędkości
SR – Ilość biegów
η [%] – Sprawność
N – Współczynnik sprawności
[kW] – Pobór mocy
[m3/h] – Wydajność
[Pa] – Ciśnienie statyczne
[RPM] – Prędkość obrotowa
Dane akustyczne
| Częstotliwość [Hz] / dB(A) |
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000 |
LwA
|
| HXM-200 | 27 | 42 | 48 | 49 | 47 | 45 | 37 | 30 | 54 |
| HXM-250 | 30 | 46 | 55 | 60 | 54 | 51 | 45 | 35 | 62 |
| HXM-300 | 32 | 44 | 53 | 59 | 55 | 53 | 46 | 34 | 62 |
| HXM-350 | 37 | 55 | 60 | 61 | 58 | 56 | 50 | 39 | 66 |
| HXM-400 | 43 | 61 | 63 | 63 | 64 | 63 | 58 | 50 | 70 |
Specyfikacja techniczna
| Nazwa | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
|---|---|---|---|---|---|---|---|---|---|
| HXM-200 | 230 | 1350 | 19 | 0.2 | 470 | 27 | 1.8 | -15 | 40 |
| HXM-250 | 230 | 1380 | 30 | 0.4 | 810 | 36 | 2.2 | -15 | 40 |
| HXM-300 | 230 | 1360 | 41 | 0.5 | 1180 | 42 | 3.2 | -15 | 40 |
| HXM-350 | 230 | 1340 | 52 | 0.6 | 1680 | 38 | 4.3 | -15 | 40 |
| HXM-400 | 230 | 1255 | 151 | 0.7 | 3670 | 69 | 9 | -40 | 60 |
Opis szczegółowy
Wentylacja jest istotnym elementem zapewniającym komfort i bezpieczeństwo w budynkach. Odpowiedni przepływ powietrza pozwala na eliminację nadmiaru wilgoci, nieprzyjemnych zapachów oraz szkodliwych substancji. W tym celu stosuje się różnego rodzaju systemy wentylacyjne, a jednym z najbardziej uniwersalnych i skutecznych rozwiązań jest wentylator osiowy ścienny.
Zastosowania Wentylatora Osiowego Ściennego HXM
Wentylatory osiowe ścienne znajdują zastosowanie w wentylacji ogólnej, gdzie kluczowe jest sprawne odprowadzanie zużytego powietrza i zapewnienie stałej wymiany gazowej. Dzięki prostej konstrukcji, efektywności działania oraz łatwości montażu, są powszechnie stosowane zarówno w budynkach mieszkalnych, jak i komercyjnych czy przemysłowych.
Wentylacja Piwnic i Poddaszy
Piwnice oraz poddasza to miejsca szczególnie narażone na problemy związane z wilgocią i brakiem odpowiedniej cyrkulacji powietrza. Brak wentylacji może prowadzić do powstawania pleśni, grzybów oraz nieprzyjemnych zapachów. Wentylator osiowy ścienny umożliwia skuteczne usuwanie wilgotnego powietrza i wprowadzanie świeżego, co pomaga w utrzymaniu odpowiednich warunków oraz przedłużeniu żywotności materiałów budowlanych.
Hurtownie i Lokale Handlowe
W przestrzeniach handlowych, gdzie przebywa wiele osób, jakość powietrza ma istotne znaczenie dla komfortu klientów i pracowników. Wentylatory osiowe ścienne zapewniają odpowiednią wymianę powietrza, eliminując nadmiar ciepła, kurz oraz inne zanieczyszczenia. Dzięki temu można utrzymać przyjemny mikroklimat, co pozytywnie wpływa na warunki pracy i samopoczucie odwiedzających.
Obiekty Magazynowe
Magazyny to kolejne miejsce, gdzie wentylacja odgrywa istotną rolę. W zależności od rodzaju przechowywanych towarów, może być konieczne usuwanie wilgoci, zapachów lub pyłu. Wentylatory osiowe ścienne umożliwiają skuteczną cyrkulację powietrza, co pomaga zapobiegać kondensacji i utrzymaniu odpowiednich warunków przechowywania. Jest to szczególnie istotne w magazynach spożywczych, tekstylnych czy chemicznych, gdzie jakość powietrza ma bezpośredni wpływ na stan składowanych produktów.
Wnioski Końcowe
Wentylator osiowy ścienny to rozwiązanie, które sprawdza się w wielu różnych środowiskach. Jego uniwersalność, efektywność oraz łatwość montażu sprawiają, że jest to jeden z najczęściej wybieranych elementów systemów wentylacyjnych w budynkach o różnym przeznaczeniu.
