Wentylator osiowo kanałowy AFD

Wentylatory AFD są stosowane do:

  • transportu powietrza o wysokiej temperaturze,
  • wentylacji w suszarniach.
Kategorie: ,
Opis

Konstrukcja wentylatora

  • wentylator osiowy o napędzie bezpośrednim przeznaczony do montażu ściennego
  • wirnik rewersyjny, aluminiowy, wyważany dynamicznie wg ISO 1940-1
  • obudowa spawana z blachy stalowej nierdzewnej
  • temperatura pracy wentylatorów -20°C +105°C
  • modyfikacje (wentylatory wyposażone w niestandardowe obudowy, zmiana rodzaju blachy na ocynkowaną, o charakterystykach według specyfikacji klienta) dostępne na życzenie. Wykonania niestandardowe i specjalne wymagają ustaleń z Masterflex Polska

Silnik elektryczny

  • asynchroniczny silnik trójfazowy 230/400V, 50Hz lub 400/690V, 50Hz (w zależności od modelu wentylatora i mocy silnika)
  • silnik w klasie izolacji F
  • stopień ochrony IP55, spełniający normy PN-IEC 60072 i PN-EN 60034
  • możliwość wykonania wentylatorów z silnikami wyposażonymi w czujniki, dodatkowe chłodzenia oraz inne specjalne wykonania, oznakowania itp. dostępne na życzenie

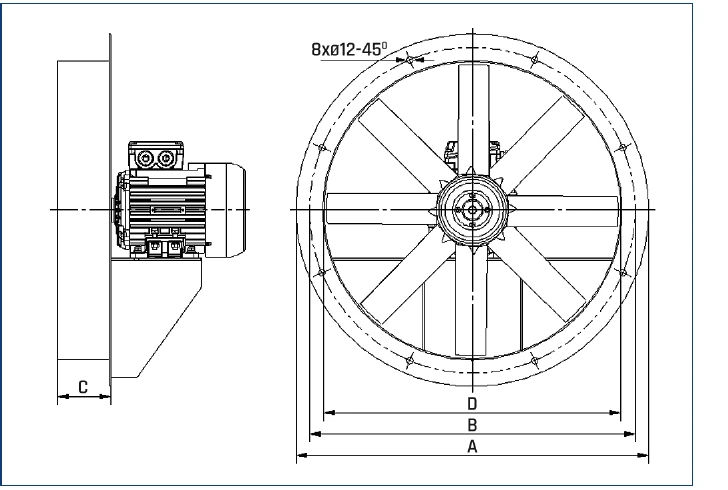

Wymiary

Wymiary

Wentylator osiowo kanałowy AFD 2

Typ
 A B C D
400 500 450 100 400
450 550 500 100 460
500 600 550 100 510
560 660 610 100 560
600 775 700 160 600
700 875 800 160 610
800 975 900 160 810

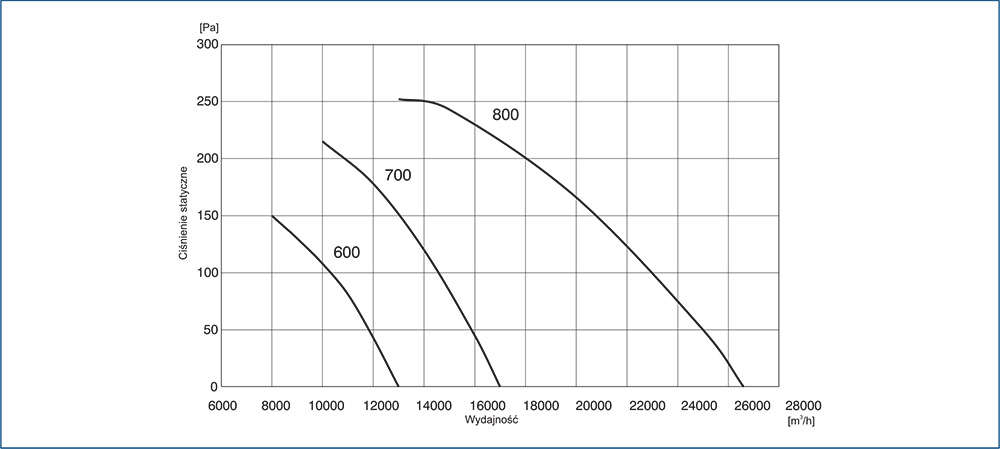

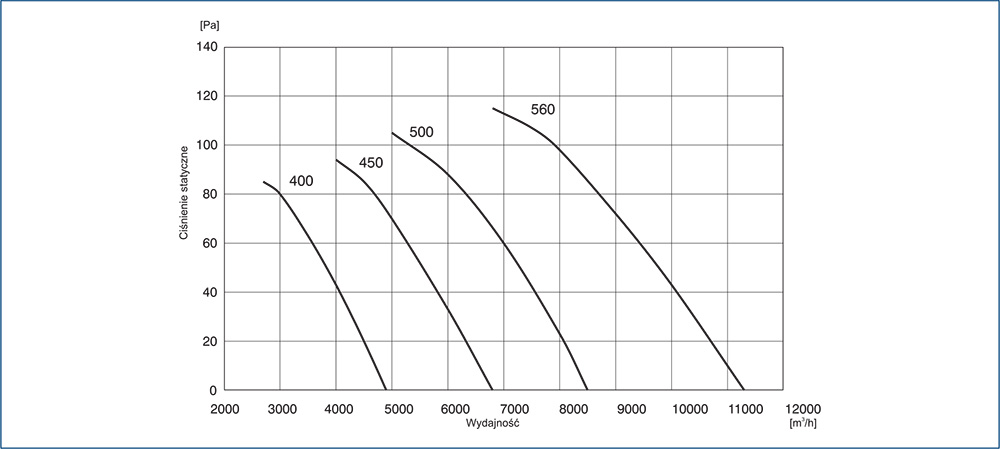

Charakterystyki pracy

Charakterystyki pracy

Zapytaj swojego doradcy

MASZ PYTANIA? POMOŻEMY

Masz problem z wyborem odpowiedniego produktu? Napisz do nas lub zadzwoń. Nasi doświadczeni handlowcy pomogą Ci podjąć właściwą decyzję.

Są oni po to, aby pomóc Tobie w wyborze odpowiedniego produktu lub w rozwiązaniu problemu technicznego. Jeżeli masz jakiekolwiek pytania dotyczące naszej firmy lub oferty, zapraszamy do kontaktu.

SKONTAKTUJ SIĘ Z NAMI

Tel.: +48 24 366 43 10
E-mail: biuro@mastervent.pl

icon map

Adres:  ul. Długa 51,
09-400 Płock, Polska

Nie wiesz, co wybrać? Skontaktuj się z nami – wspólnie dobierzemy produkty, które całkowicie spełnią Twoje oczekiwania.
Wyślij do nas wiadomość e-mail, a wkrótce się z Tobą skontaktujemy.

NAPISZ WIADOMOŚĆ

Specyfikacja techniczna
Nazwa Napięcie nominalne [V] Obroty max [obr/min] Moc max [W] Natęż. max [A] Wydajn. max [m3/h] Ciśnienie stat. [Pa] Temp. min. [oC] Temp. max. [oC]
AFD/4-400-025T 400 1390 250 1.55 4900 85 -20 105
AFD/4-450-037T 400 1400 370 2 6800 95 -20 105
AFD/4-500-055T 400 1395 550 2.5 8500 105 -20 105
AFD/4-560-090T 400 1425 900 2.5 11300 115 -20 105
AFD/4-600-090T 400 1425 900 2.5 13000 150 -20 105
AFD/4-700-220T 400 1500 2200 4.5 17000 215 -20 105
AFD/4-800-300T 400 1440 3000 6.8 26600 250 -20 105
