Wentylator kanałowy TD


Osiągane wysokie ciśnienia i wydajności pozwalają na zastosowanie tych wentylatorów we wszelkiego rodzaju instalacjach wentylacji ogólnej. Zwarta obudowa sprawia, że wentylatory tego typu posiadają wszystkie zalety wentylatorów osiowych przewyższając je przy tym osiąganymi parametrami. Pozwala to na pokonywanie dużych oporów instalacji powstających w kanałach o małych średnicach oraz bezproblemową współpracę z filtrami i nagrzewnicami kanałowymi.

Przykładowe zastosowanie: wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych, współpraca z domowymi okapami kuchennymi wyposażonymi w filtry przeciw tłuszczowe, etc.

Zamów telefonicznie i negocjuj cenę
+48 24 366 43 10

Konstrukcja

Wentylator kanałowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej w kanałach wentylacyjnych o średnicach od 100 do 400 mm. Unikalna konstrukcja pozwala na osiągnięcie wysokich ciśnień i wydajności przy minimalnym poziomie hałasu. Oryginalna konstrukcja umożliwia konserwację bez konieczności demontażu kanałów wentylacyjnych.

Gama wentylatorów TD obejmuje:

  • dwustopniowe modele TD dostępne w średnicach 100 i 125 mm (modele TD-160/100, TD-250/100 i TD-350/125).
  • trójstopniowe modele TD dostępne w średnicach od 150 do 315 mm (modele TD-500/150, TD-500/160, TD-800/200, TD-800/200N, TD-1000/250, TD-1300/250, TD-2000/315).
  • jednostopniowe modele TD dostępne w średnicach od 355 i 400 mm (modele TD-4000/355 i TD-6000/400).
  • ojednostopniowe modele TD z regulowanym opóźnieniem czasowym
    (1-30min.) dostępne w standardowych średnicach od 100 do 200 mm.

Obudowa modeli 160, 250, 350, 500, 800 jest wykonana z polipropylenu. Obudowa modeli 1000, 1300, 2000, 4000, 6000 jest wykonana z blachy stalowej malowanej farbą epoksydową.
Wirniki modeli 1000, 1300, 2000, 4000, 6000 wykonane są z blachy aluminiowej, natomiast 160, 250, 350, 500, 800, 800N z tworzywa sztucznego ABS.

Silnik elektryczny

Wentylatory TD wyposażone są w silniki jednofazowe 230V, 50Hz (modele 160 – 6000), oraz silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF).

Silniki modeli od 250 do 2000 (bez 500 i 800 – IP44 klasa izolacji uzwojenia F) wykonane są w stopniu ochrony IP44 oraz klasie izolacji uzwojenia B, modele 4000 i 6000 wykonane są w stopniu ochrony IP54 oraz klasie izolacji uzwojenia F. Silniki wyposażone są w łożyska kulkowe.

Wszystkie silniki jednofazowe (oprócz wersji TD-T i TD EX) przystosowane są do napięciowej regulacji prędkości obrotowej (np. REB, RMB). Silniki trójfazowe przystosowane są do regulacji falownikiem.

Wentylatory o wielkościach 160 i 250 wyposażone są standardowo w dwubiegowe silniki przystosowane do pracy w dwóch prędkościach obrotowych (zalecany przełącznik biegów REGUL-2).

Wentylatory o wielkościach od 500 do 2000 wyposażone są standardowo w trójbiegowe silniki przystosowane do pracy w trzech prędkościach obrotowych (zalecany przełącznik biegów INTER 4P).

Wszystkie silniki posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem – topikowe w modelach 160, 250 i 350, a w pozostałych modelach bezpiecznik automatyczny.

I am text block. Click edit button to change this text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Masz problem z wyborem odpowiedniego produktu?

ZADZWOŃ DO NAS! POMOŻEMY!

+48 24 366 43 10

Poniedziałek – piątek, w godz. 8:00 – 16:00

Dane techniczne

Nazwa Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
TD-800/200N 3V HS 230 2190 103 0.5 890 320 4.9 -20 60
TD-800/200N 3V MS 230 1870 93 0.47 750 290 4.9 -20 60
TD-800/200N 3V LS 230 1660 88 0.45 660 260 4.9 -20 60
TD-800/200 3V HS 230 2480 132 0.55 1040 360 4.9 -20 60
TD-800/200 3V MS 230 2290 133 0.56 940 330 4.9 -20 60
TD-800/200 3V LS 230 2080 131 0.55 850 310 4.9 -20 60
TD-6000/400 TRIF 50Hz 400 1400 650 2.1 5330 290 36 -40 60
TD-6000/400 230V 230 1400 680 2.92 5310 290 36 -40 40
TD-6000/400 170V 230 1320 577 3.24 4860 265 36 -40 40
TD-6000/400 140V 230 1210 530 3.66 4440 255 36 -40 40
TD-6000/400 115V 230 960 453 4.06 3580 245 36 -40 40
TD-500/160 3V HS 230 2590 53 0.21 560 290 2.7 -20 60
TD-500/160 3V MS 230 2150 44 0.19 470 230 2.7 -20 60
TD-500/160 3V LS 230 1820 41 0.18 390 180 2.7 -20 60
TD-500/150 3V HS 230 2590 53 0.21 560 290 2.7 -20 60
TD-500/150 3V MS 230 2150 44 0.19 470 230 2.7 -20 60
TD-500/150 3V LS 230 1820 41 0.18 390 180 2.7 -20 60
TD-4000/355 TRIF 50Hz 400 1150 309 0.66 3160 220 24.6 -40 70
TD-4000/355 230V 230 1360 407 1.69 3750 240 19 -40 60
TD-4000/355 170V 230 1200 323 1.83 3230 230 19 -40 60
TD-4000/355 140V 230 970 263 1.87 2630 200 19 -40 60
TD-4000/355 115V 230 730 190 1.72 1950 180 19 -40 60
TD-350/125 HS 230 2050 26 0.11 330 140 2 -20 40
TD-350/125 LS 230 1590 20 0.09 250 100 2 -20 40
TD-250/100 HS 230 2140 28 0.12 250 150 2 -20 40
TD-250/100 LS 230 1700 22 0.1 200 120 2 -20 40
TD-2000/315 3V HS 230 2630 290 1.03 1830 800 14 -40 60
TD-2000/315 3V MS 230 2420 223 0.79 1630 600 14 -40 60
TD-2000/315 3V LS 230 2130 173 0.64 1430 460 14 -40 60
TD-160/100N SILENT HS 230 2400 29 0.17 180 112 1.4 -20 40
TD-160/100N SILENT LS 230 2220 18 0.11 150 92 1.4 -20 40
TD-1300/250 3V HS 230 2510 196 0.79 1350 540 9.4 -40 60
TD-1300/250 3V MS 230 2200 153 0.61 1160 480 9.4 -40 60
TD-1300/250 3V LS 230 1980 133 0.54 1050 450 9.4 -40 60
TD-1000/250 3V HS 230 2790 130 0.46 960 580 9.4 -40 60
TD-1000/250 3V MS 230 2620 99 0.31 910 500 9.4 -40 60
TD-1000/250 3V LS 230 2510 91 0.28 850 440 9.4 -40 60

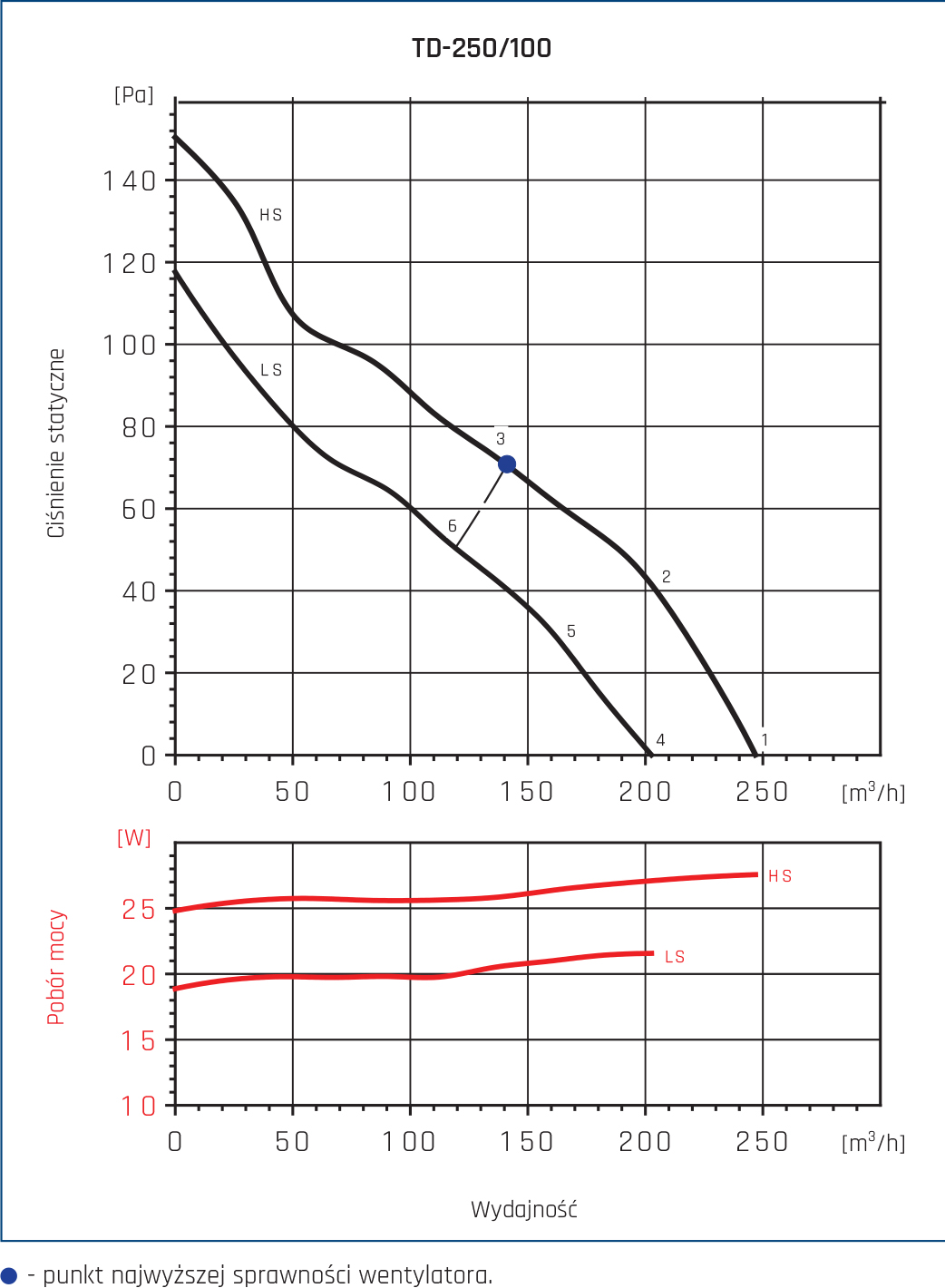

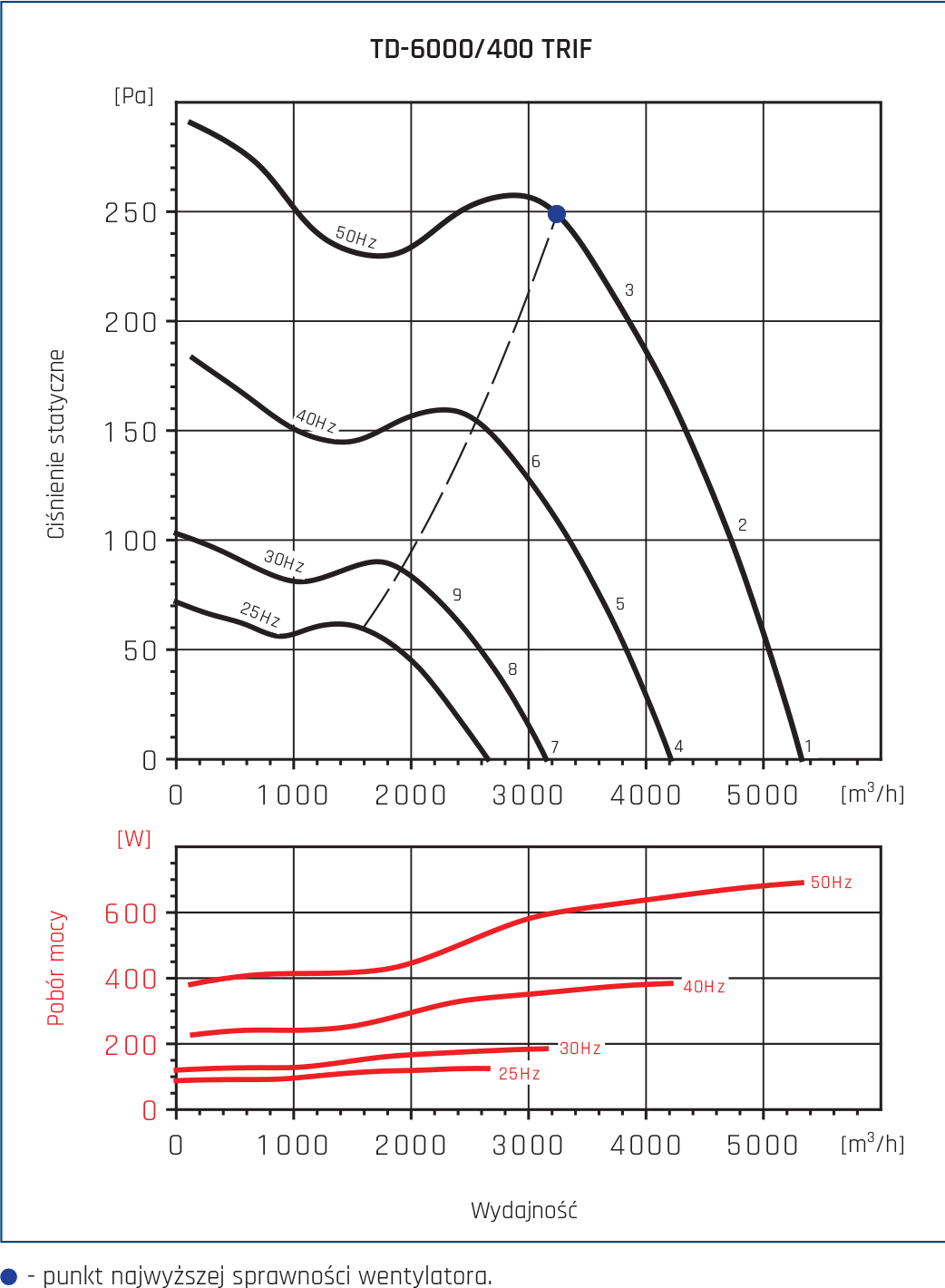

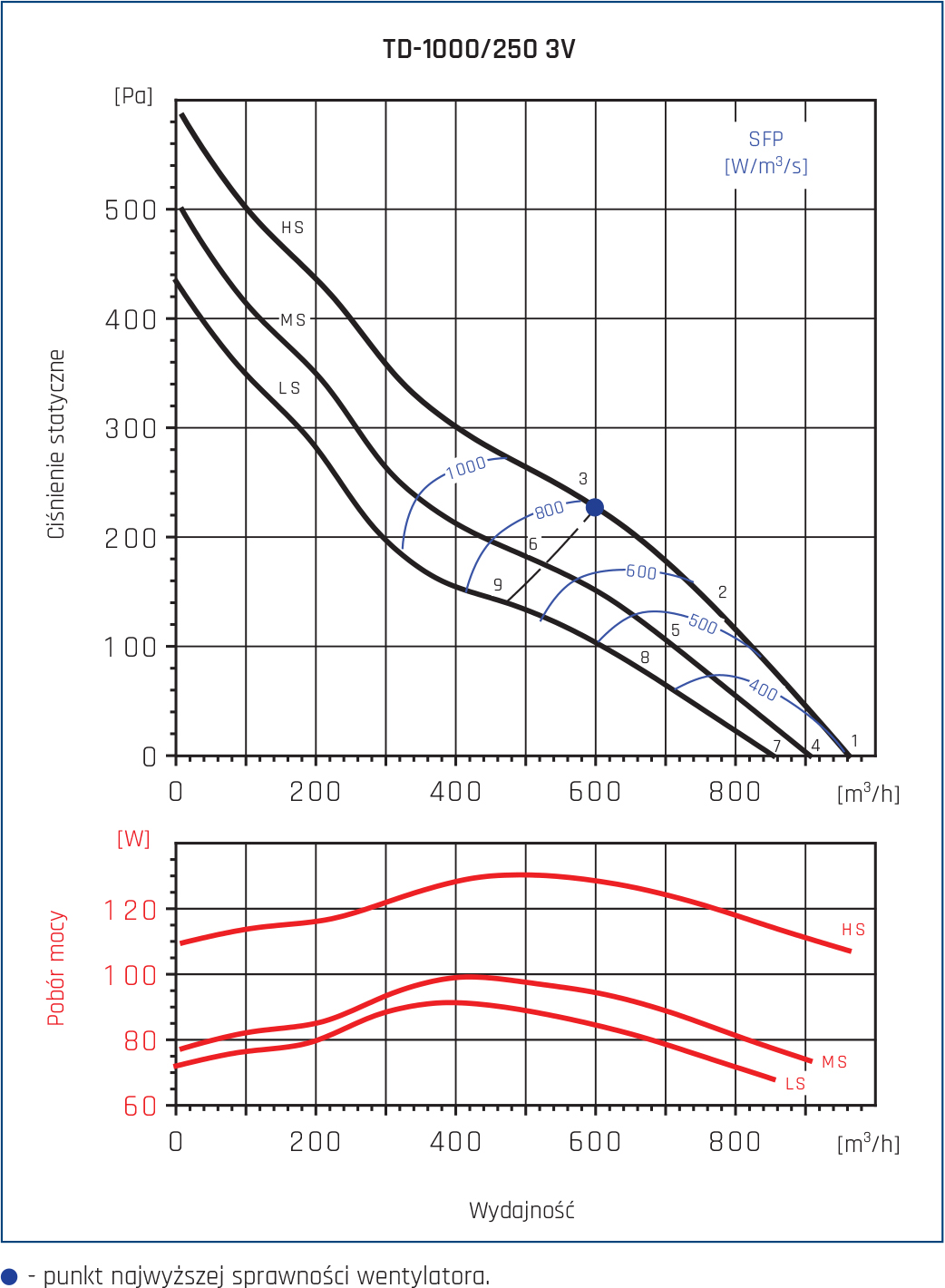

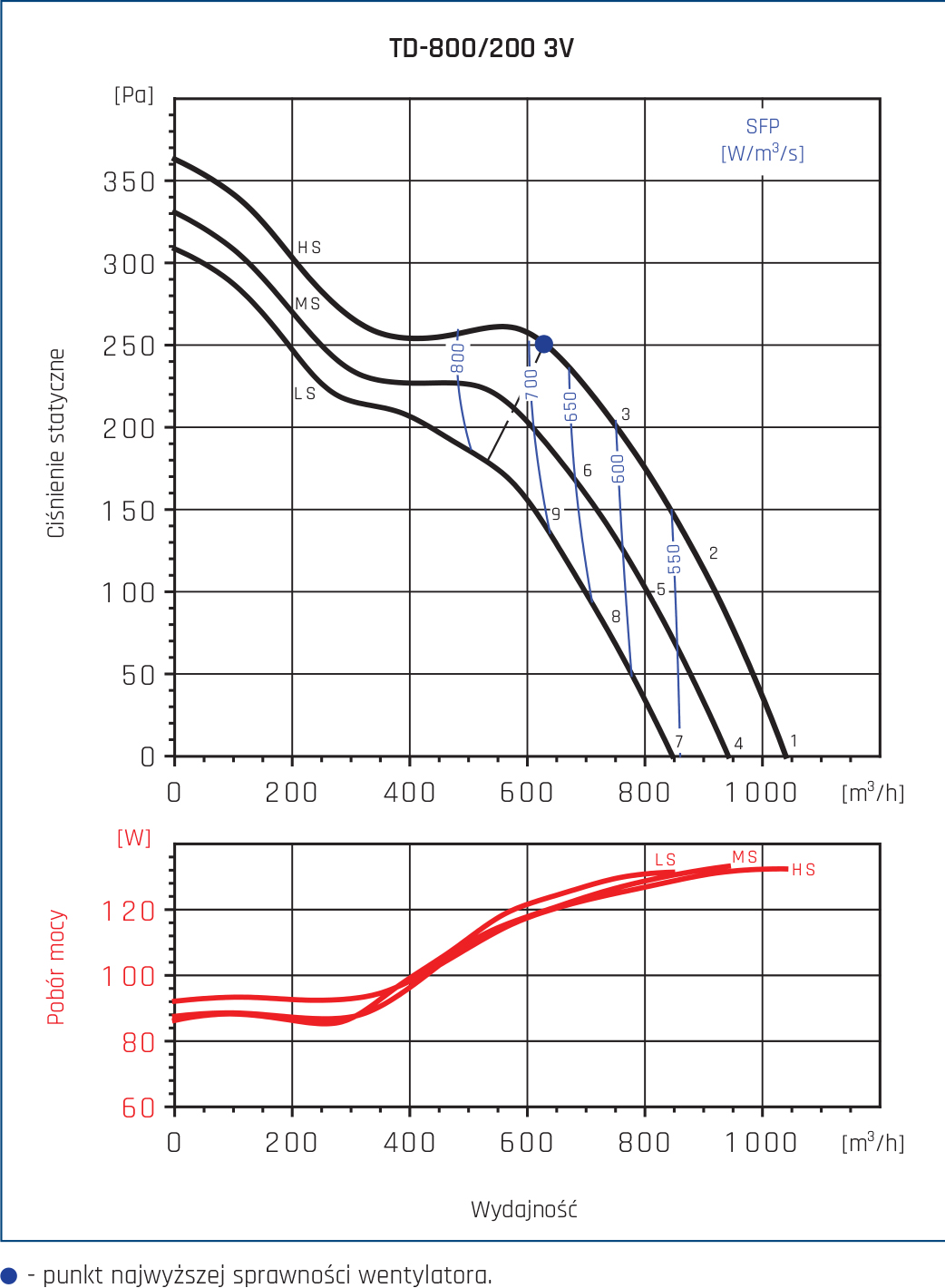

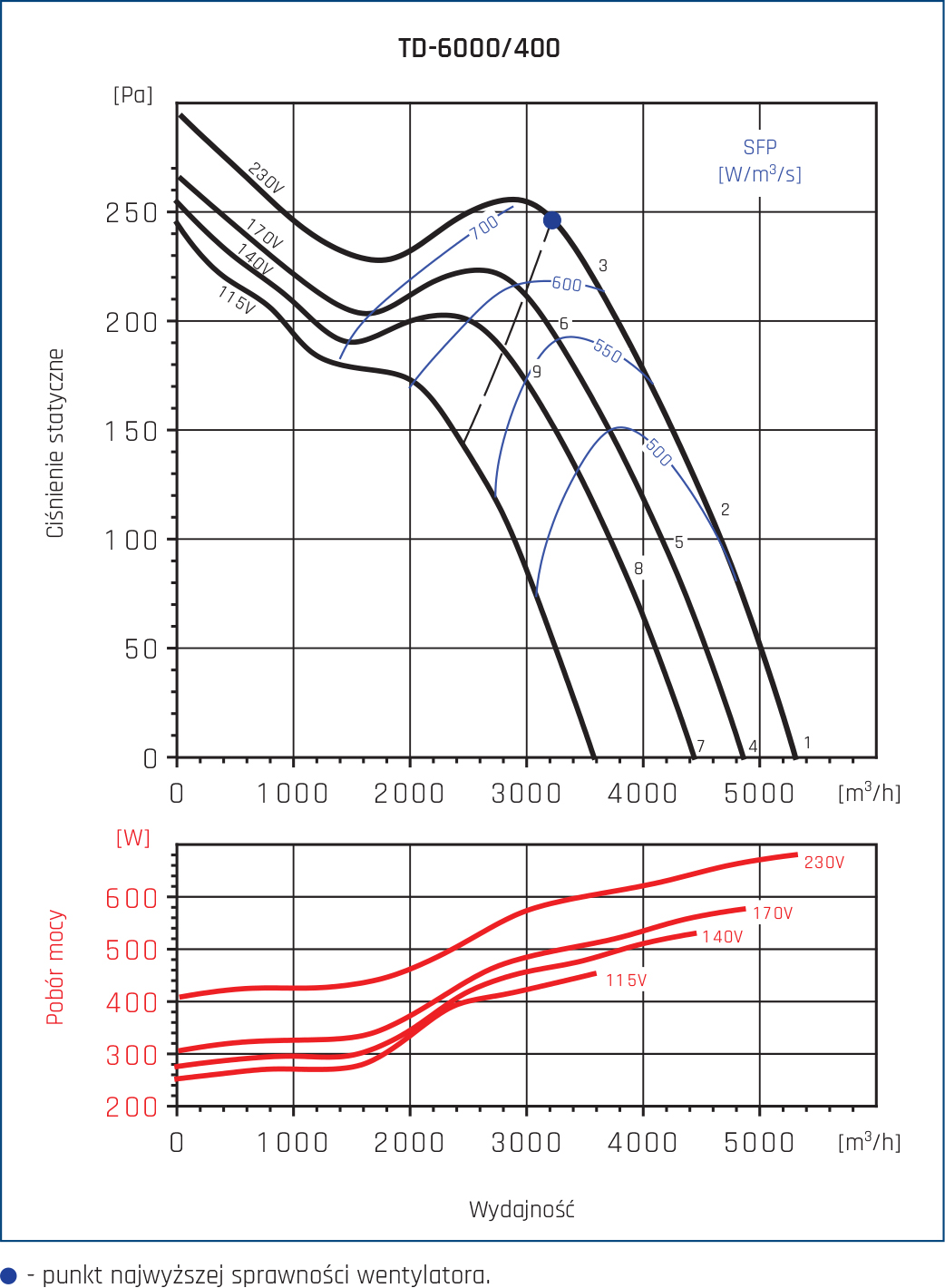

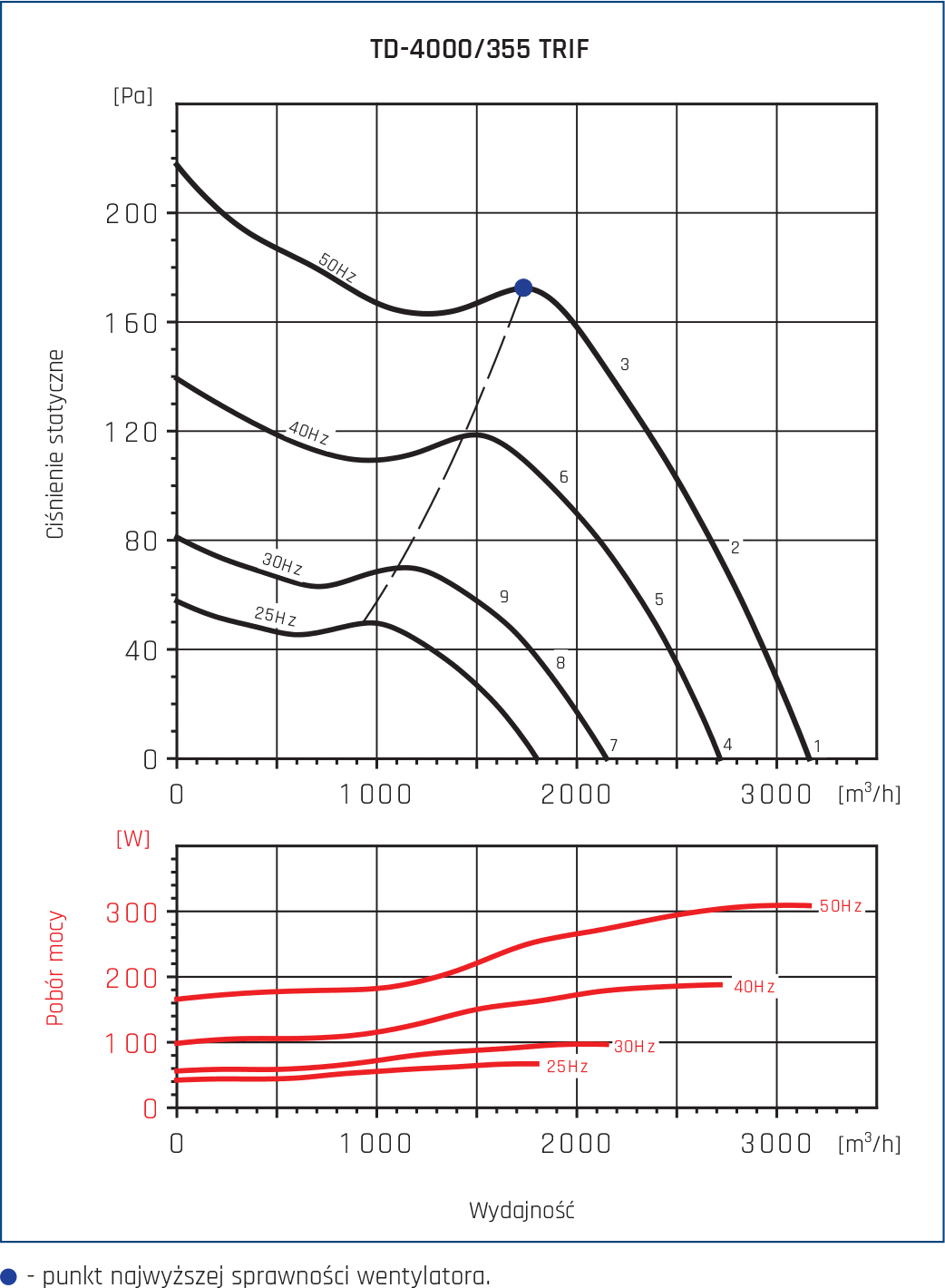

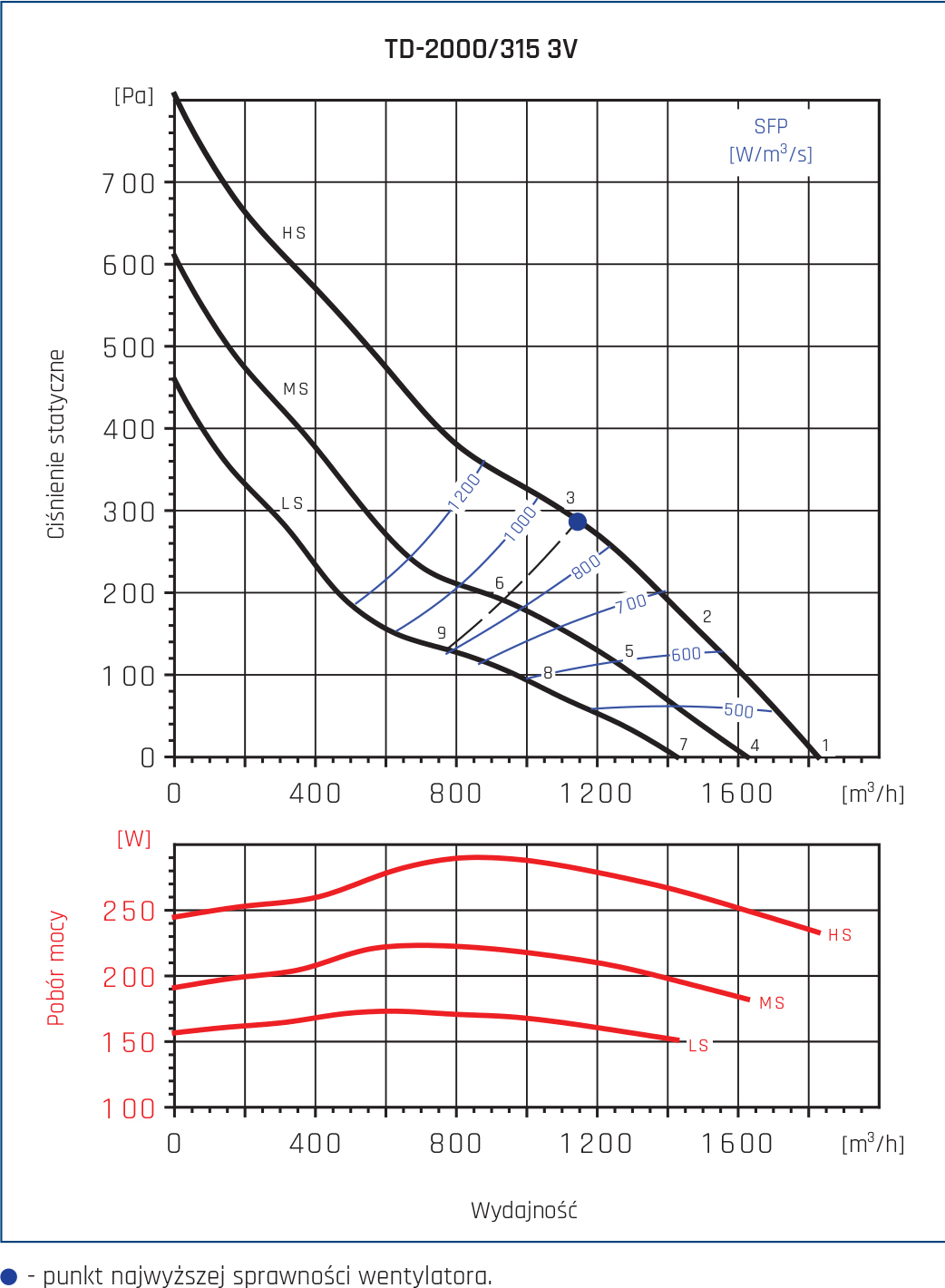

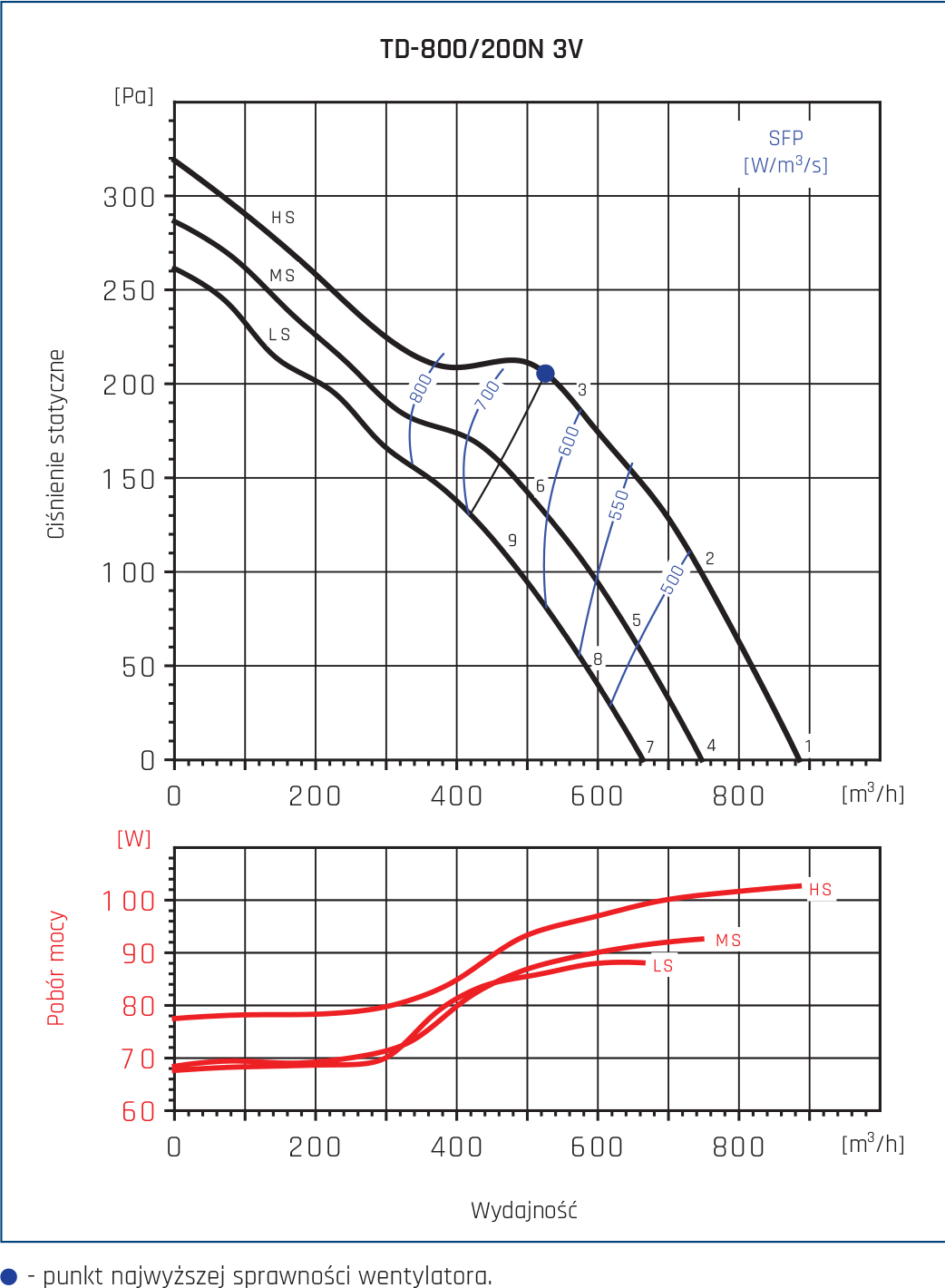

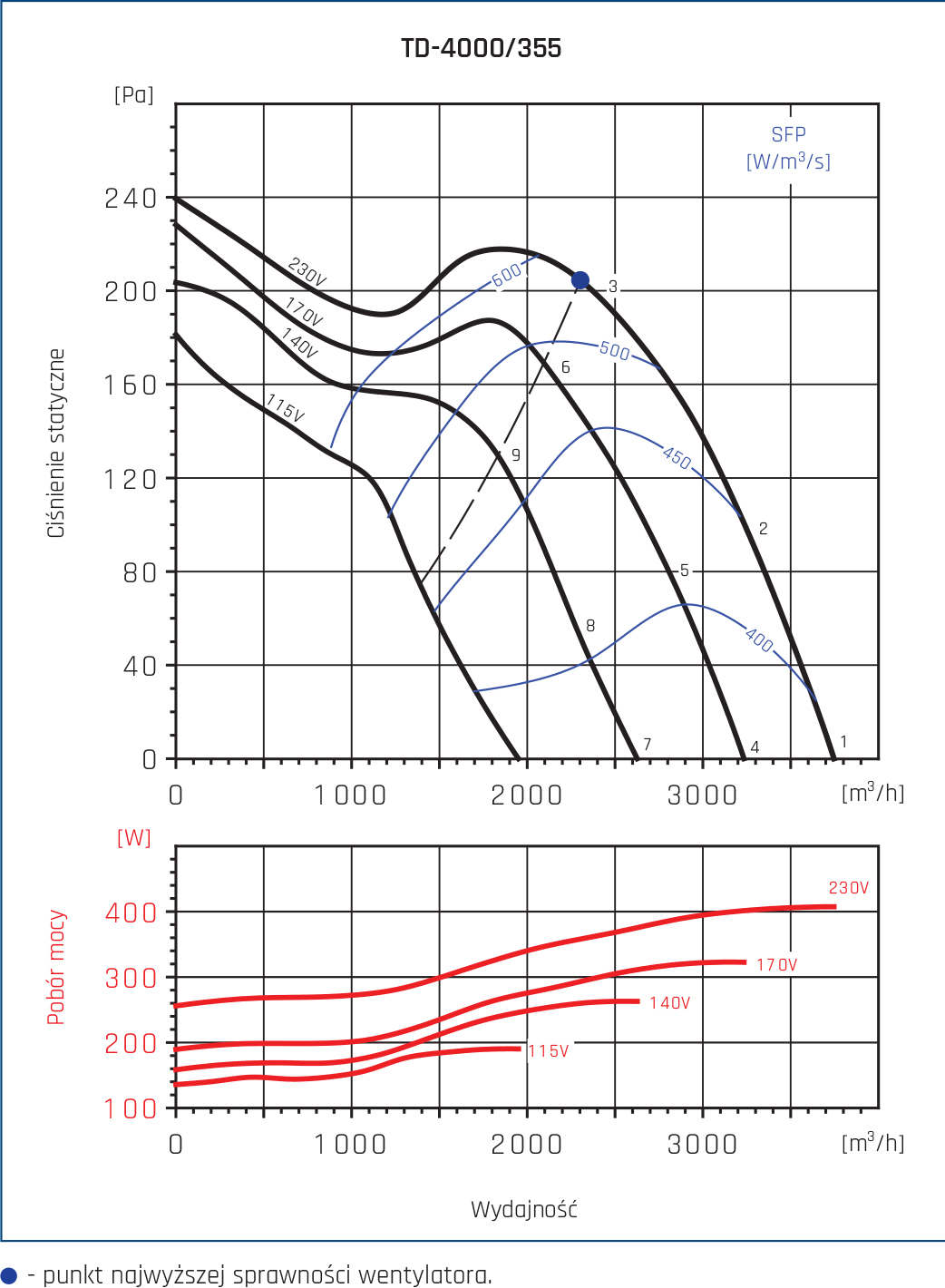

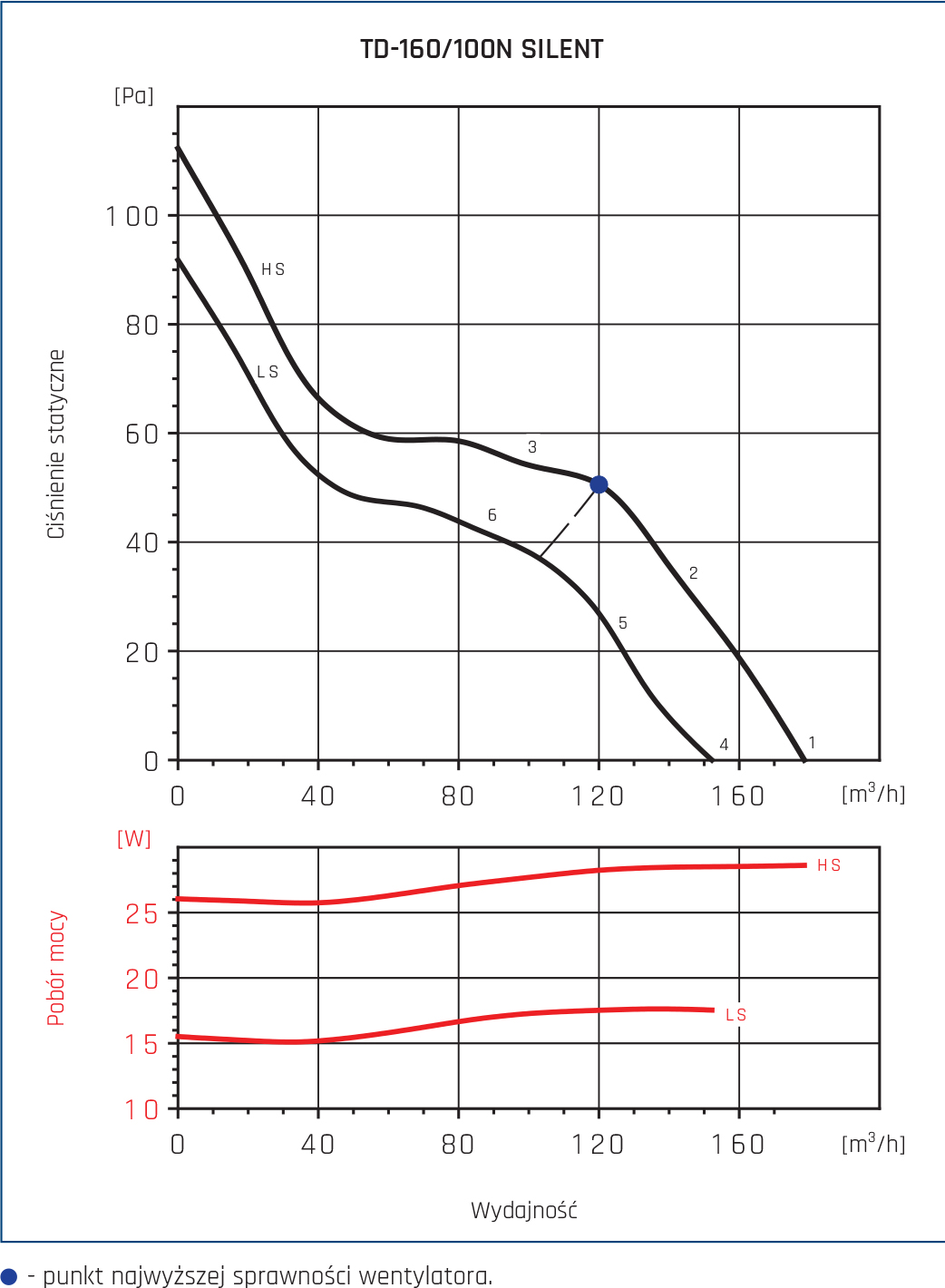

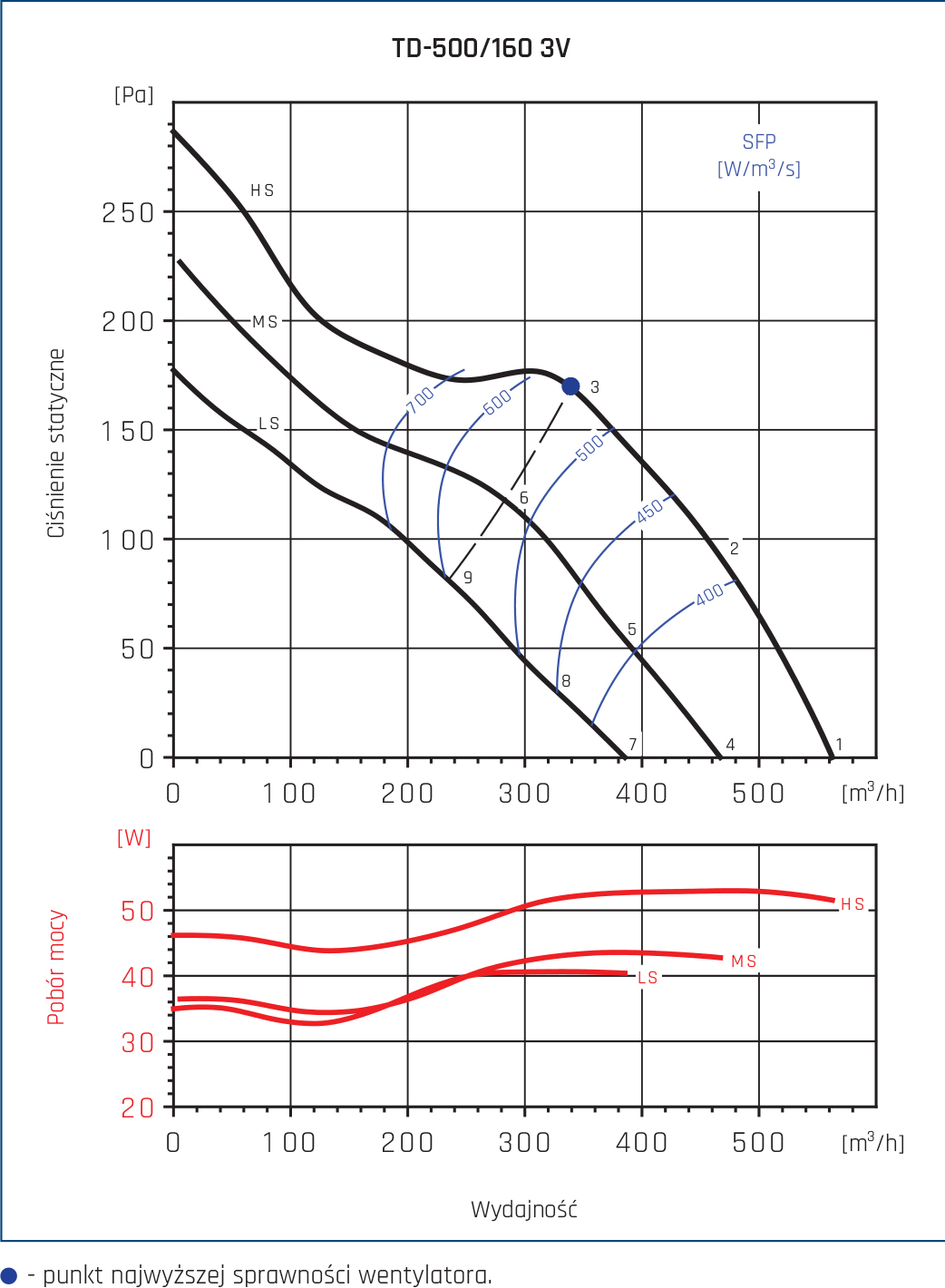

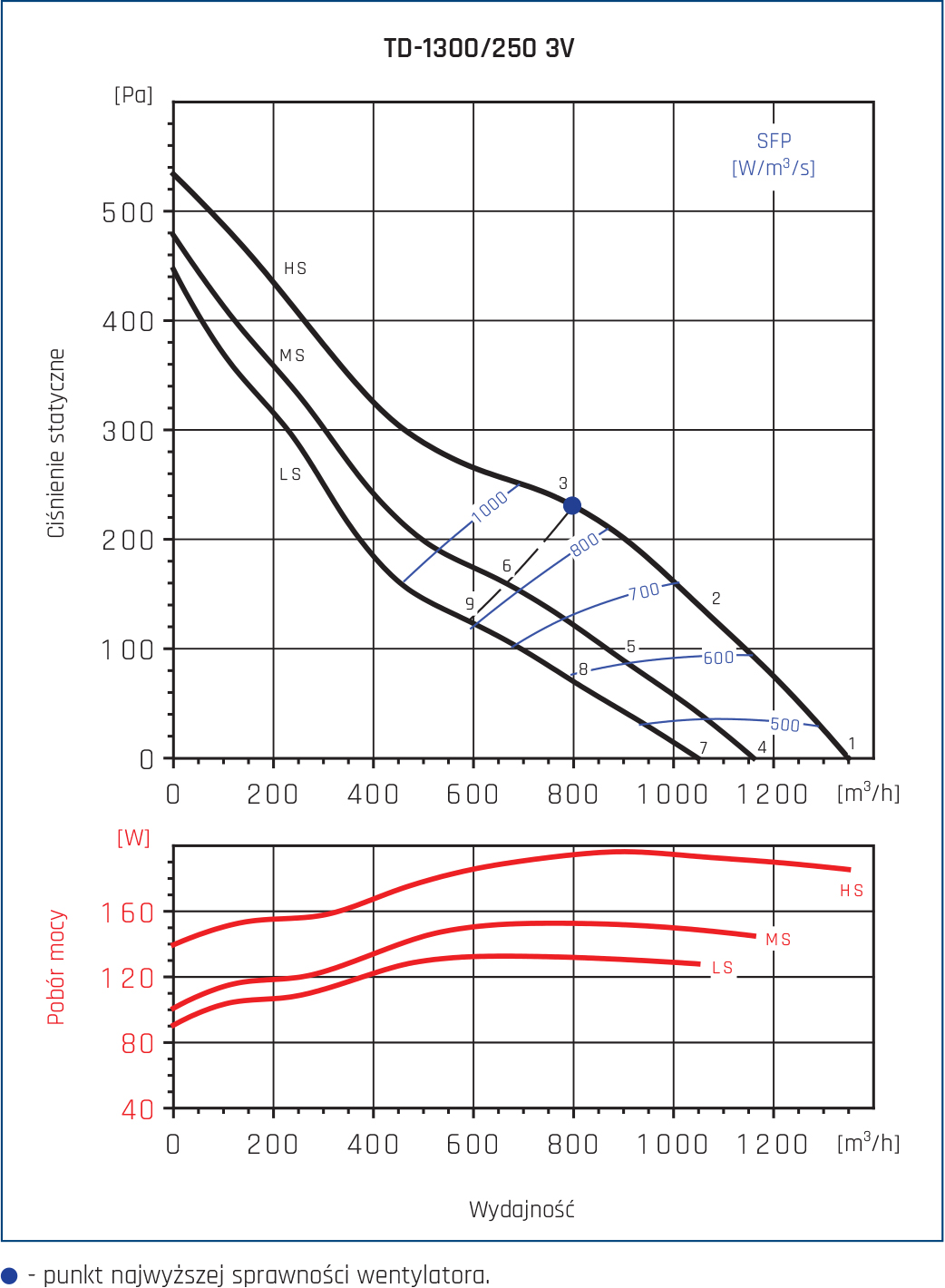

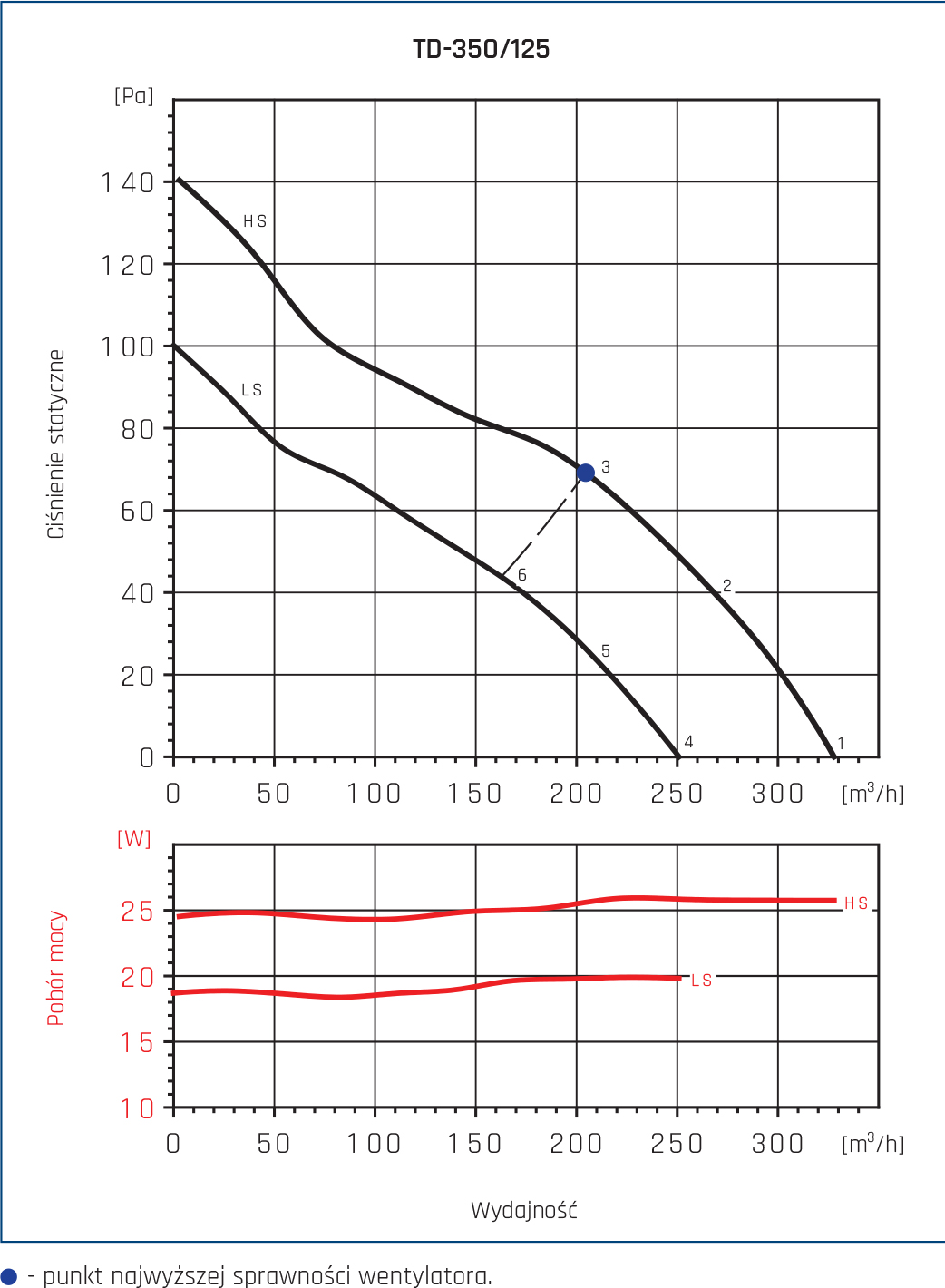

Charakterystyki pracy

Wymiary

Typ
X
A
ØB
C
ØD
E
F
G
H
TD-160/100N SILENT
151 232 135.5 35.5 97 82 95 47.5 51.1
TD-250/100
188 303 176 115 97 100 90 80 60
TD-350/125
188 258 176 115 123 100 90 80 60
TD-500/150
212 295 200 127 147 112 130 80 60
TD-500/160
212 295 200 127 157 112 130 80 60
TD-800/200N
232.5 302 217 141 198 124 140 100 94
TD-800/200
232.5 302 217 141 198 124 140 100 94
TD-1000/250
291 386 272 192 248 155 168 145 140
TD-1300/250
291 386 272 192 248 155 168 145 140
TD-2000/315
356 450 336 224 312 188 210 182 178





Typ
A
B
C
D
ØE
ØF
G
H
I
J
ØK
TD-4000/355
377 238 451 224 426 354 150 368 474 340 8.5
TD-6000/400
407 249 492 267 487 399 160 425 547 370 8.5



Dane akustyczne

TD-160/100N SILENT
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 22 34 41 47 53 49 40 31 56
Wylot 22 43 38 50 51 47 41 32 55
Emitowany 21 27 41 35 36 40 33 22 45
2 Wlot 21 36 39 47 52 48 39 30 55
Wylot 22 42 37 50 50 46 41 31 54
Emitowany 20 29 39 35 35 39 32 21 44
3 Wlot 24 37 41 48 52 47 39 30 55
Wylot 27 42 38 50 51 45 40 31 55
Emitowany 23 30 41 36 35 38 32 21 45
4 Wlot 22 31 37 45 51 46 38 29 53
Wylot 22 38 34 48 49 45 39 29 53
Emitowany 19 27 36 33 35 38 31 21 42
5 Wlot 21 33 37 45 50 46 37 28 53
Wylot 22 38 35 48 48 44 38 29 52
Emitowany 18 29 36 33 34 38 30 20 42
6 Wlot 23 34 39 45 50 45 37 28 53
Wylot 26 38 36 48 49 44 38 28 53
Emitowany 20 30 38 33 34 37 30 20 43



TD-250/100
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 26 31 47 54 55 50 40 31 59
Wylot 25 31 50 56 53 51 41 32 59
Emitowany 18 22 47 48 51 48 33 24 55
2 Wlot 25 32 46 53 56 51 41 32 59
Wylot 25 31 49 54 52 50 40 31 58
Emitowany 17 23 46 47 52 49 34 25 55
3 Wlot 27 33 45 53 55 51 42 34 58
Wylot 29 34 48 55 51 50 40 31 58
Emitowany 19 24 45 47 51 49 35 27 55
4 Wlot 24 26 42 48 49 43 32 24 53
Wylot 24 28 48 49 46 44 33 25 53
Emitowany 22 25 42 43 43 41 26 19 48
5 Wlot 26 30 42 48 51 45 34 25 54
Wylot 21 30 47 50 46 44 33 25 53
Emitowany 24 29 42 43 45 43 28 20 50
6 Wlot 26 32 45 50 53 47 37 28 56
Wylot 28 32 50 50 49 45 35 27 55
Emitowany 24 31 45 45 47 45 31 23 52





TD-350/125
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 27 33 52 51 52 47 38 28 57
Wylot 23 30 50 51 54 48 38 29 57
Emitowany 21 27 52 41 45 41 29 17 53
2 Wlot 23 33 55 51 52 46 39 30 58
Wylot 22 28 52 51 51 48 38 29 57
Emitowany 17 27 55 41 45 40 30 19 56
3 Wlot 24 34 48 53 54 51 42 32 58
Wylot 25 33 49 54 53 50 41 31 58
Emitowany 18 28 48 43 47 45 33 21 52
4 Wlot 20 26 40 46 44 38 30 24 49
Wylot 22 27 42 47 46 40 29 24 51
Emitowany 10 23 40 40 38 35 25 18 45
5 Wlot 20 25 40 45 44 38 31 24 49
Wylot 21 28 39 46 44 40 31 24 49
Emitowany 10 22 40 39 38 35 26 18 44
6 Wlot 35 33 43 48 50 45 35 26 53
Wylot 27 32 42 48 48 44 34 25 52
Emitowany 25 30 43 42 44 42 30 20 49





TD-500/160 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 26 35 53 58 62 64 57 47 67
Wylot 28 35 55 57 65 64 56 46 68
Emitowany 15 25 46 44 49 54 41 27 56
2 Wlot 25 33 51 54 59 61 54 45 64
Wylot 29 35 53 55 63 61 53 45 66
Emitowany 14 23 44 40 46 51 38 25 53
3 Wlot 26 36 54 58 60 61 56 46 66
Wylot 26 34 54 60 64 61 54 45 67
Emitowany 15 26 47 44 47 51 40 26 54
4 Wlot 23 34 52 54 56 59 51 40 62
Wylot 28 37 50 54 60 59 49 40 64
Emitowany 13 21 46 40 44 51 37 22 53
5 Wlot 22 32 49 51 54 56 48 38 60
Wylot 26 37 47 52 58 55 47 38 61
Emitowany 12 19 43 37 42 48 34 20 50
6 Wlot 24 39 53 54 56 56 50 40 61
Wylot 24 36 52 57 59 55 48 39 63
Emitowany 14 26 47 40 44 48 36 22 52
7 Wlot 23 33 47 49 53 53 44 33 57
Wylot 24 33 46 50 56 53 43 33 59
Emitowany 13 22 42 37 42 47 33 18 49
8 Wlot 21 32 43 46 50 50 42 31 54
Wylot 22 28 42 48 53 49 40 31 56
Emitowany 11 21 38 34 39 44 31 16 46
9 Wlot 23 36 48 49 51 51 44 32 56
Wylot 23 35 48 52 54 50 42 32 58
Emitowany 13 25 43 37 40 45 33 17 48





TD-800/200N 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 23 37 51 56 63 68 61 49 70
Wylot 44 43 50 59 67 68 62 49 71
Emitowany 13 24 40 37 51 58 46 30 59
2 Wlot 22 37 49 55 61 67 59 49 69
Wylot 38 37 48 58 67 67 60 49 71
Emitowany 12 24 38 36 49 57 44 30 58
3 Wlot 24 36 50 55 62 66 60 51 69
Wylot 31 34 49 60 67 67 60 49 71
Emitowany 14 23 39 36 50 56 45 32 57
4 Wlot 21 35 54 52 59 63 55 43 65
Wylot 39 39 53 57 64 64 57 42 68
Emitowany 13 21 45 35 47 54 42 26 55
5 Wlot 22 34 51 51 58 62 53 43 64
Wylot 35 37 49 57 64 63 55 43 67
Emitowany 14 20 42 34 46 53 40 26 54
6 Wlot 26 36 49 52 59 62 54 46 65
Wylot 29 35 51 58 64 63 56 45 68
Emitowany 18 22 40 35 47 53 41 29 54
7 Wlot 32 33 54 50 56 62 50 38 64
Wylot 35 36 49 54 61 62 52 38 65
Emitowany 26 20 48 34 45 55 37 22 56
8 Wlot 26 32 48 49 55 59 49 38 61
Wylot 31 35 48 54 61 60 51 38 64
Emitowany 20 19 42 33 44 52 36 22 53
9 Wlot 22 33 49 50 56 60 51 41 62
Wylot 27 35 50 55 62 60 52 40 65
Emitowany 16 20 43 34 45 53 38 25 54





TD-800/200 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 25 39 53 58 63 67 60 48 70
Wylot 41 41 51 57 68 70 64 51 73
Emitowany 12 25 40 37 50 59 48 31 60
2 Wlot 21 35 49 53 60 67 60 51 69
Wylot 35 36 47 55 67 13 60 50 68
Emitowany 12 24 39 35 47 57 45 30 58
3 Wlot 22 35 51 55 61 66 61 52 69
Wylot 26 31 48 58 67 66 60 49 71
Emitowany 12 23 40 36 48 55 45 30 56
4 Wlot 22 36 50 55 60 64 57 45 67
Wylot 38 38 48 55 66 67 61 48 70
Emitowany 10 22 38 34 47 56 45 28 57
5 Wlot 18 32 46 51 57 65 58 48 66
Wylot 33 33 45 53 64 10 58 47 66
Emitowany 9 21 36 32 45 55 42 27 55
6 Wlot 20 33 49 53 59 64 59 50 67
Wylot 24 29 46 56 65 64 58 47 69
Emitowany 10 21 38 34 46 53 43 28 54
7 Wlot 20 34 48 52 58 62 55 43 64
Wylot 36 36 45 52 63 64 59 46 68
Emitowany 7 20 35 32 45 54 42 25 55
8 Wlot 16 30 44 48 55 62 55 45 64
Wylot 30 30 42 50 62 8 55 45 63
Emitowany 7 19 33 30 42 52 40 25 53
9 Wlot 18 31 47 51 57 62 57 48 65
Wylot 23 27 45 55 63 62 56 46 67
Emitowany 8 19 36 32 44 51 41 26 52





TD-1000/250 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 35 46 61 67 73 70 63 55 76
Wylot 55 50 64 72 74 75 67 58 79
Emitowany 20 31 43 44 56 55 44 40 59
2 Wlot 35 50 62 66 72 68 62 53 75
Wylot 46 45 67 72 74 74 67 57 79
Emitowany 21 36 45 44 56 55 45 39 59
3 Wlot 36 55 65 65 70 67 61 52 74
Wylot 40 49 69 73 73 74 67 57 79
Emitowany 22 41 48 43 54 54 44 39 58
4 Wlot 34 44 60 66 72 69 62 53 75
Wylot 53 48 63 71 73 73 65 57 78
Emitowany 19 30 41 42 54 54 43 38 58
5 Wlot 33 48 61 64 70 66 60 51 73
Wylot 45 44 65 71 72 73 65 55 77
Emitowany 19 34 44 42 54 53 43 37 57
6 Wlot 34 53 63 63 68 65 59 50 72
Wylot 38 47 67 71 71 72 65 55 77
Emitowany 20 39 46 41 52 52 42 36 56
7 Wlot 33 44 59 65 71 68 61 53 74
Wylot 53 48 62 70 72 73 65 56 77
Emitowany 18 29 41 42 54 53 42 38 57
8 Wlot 31 46 59 62 69 65 58 49 71
Wylot 43 42 63 69 70 71 63 53 75
Emitowany 17 32 42 40 52 51 41 35 55
9 Wlot 31 50 60 60 65 63 56 47 69
Wylot 35 44 64 68 68 69 62 52 74
Emitowany 17 36 43 38 49 49 39 34 53





TD-1300/250 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 36 52 70 71 77 74 67 59 80
Wylot 54 54 68 77 81 80 72 61 85
Emitowany 22 31 44 43 56 56 50 38 60
2 Wlot 40 57 70 70 75 71 64 56 78
Wylot 45 51 69 78 79 78 69 58 83
Emitowany 26 36 44 42 54 53 47 35 57
3 Wlot 43 59 69 69 72 69 62 52 76
Wylot 42 52 70 77 77 75 67 56 82
Emitowany 29 38 43 41 51 51 45 31 55
4 Wlot 33 49 67 68 74 71 64 56 77
Wylot 51 51 65 74 78 77 69 58 82
Emitowany 19 28 41 40 53 53 47 35 57
5 Wlot 36 53 66 66 71 67 60 52 74
Wylot 41 47 65 74 75 74 65 54 79
Emitowany 22 32 40 38 50 49 43 31 53
6 Wlot 39 55 65 65 68 65 58 48 72
Wylot 38 48 66 73 73 71 63 52 77
Emitowany 25 34 39 37 47 47 41 27 51
7 Wlot 31 47 65 66 72 69 62 54 75
Wylot 49 49 63 72 76 75 67 56 79
Emitowany 17 26 39 38 51 51 45 33 54
8 Wlot 34 51 64 64 69 65 58 50 72
Wylot 38 44 62 71 72 71 62 51 77
Emitowany 20 30 38 36 48 47 41 29 51
9 Wlot 36 52 62 62 65 62 55 45 70
Wylot 35 45 63 70 70 68 60 49 75
Emitowany 22 31 36 34 44 44 38 24 48





TD-2000/315 3V
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 39 56 64 69 77 74 67 62 80
Wylot 39 54 71 75 81 80 72 66 85
Emitowany 38 41 51 59 68 65 58 54 71
2 Wlot 38 57 66 70 78 74 67 61 80
Wylot 37 54 72 76 84 80 71 65 86
Emitowany 37 42 53 60 69 65 58 53 71
3 Wlot 38 61 68 68 75 71 65 58 78
Wylot 40 61 74 75 77 76 68 60 82
Emitowany 37 46 55 58 66 62 56 50 68
4 Wlot 38 55 63 68 76 73 66 61 79
Wylot 38 53 70 74 80 79 71 65 83
Emitowany 37 40 50 58 67 64 57 53 69
5 Wlot 36 55 64 68 76 72 65 59 78
Wylot 34 51 69 73 81 77 68 62 83
Emitowany 35 40 51 58 67 63 56 51 69
6 Wlot 34 57 64 64 71 67 61 54 74
Wylot 36 57 70 71 73 72 64 56 78
Emitowany 33 42 51 54 62 58 52 46 65
7 Wlot 35 52 60 65 73 70 63 58 76
Wylot 35 50 67 71 77 76 68 62 80
Emitowany 34 37 47 55 64 61 54 50 67
8 Wlot 33 52 61 65 73 69 62 56 75
Wylot 30 47 65 69 77 73 64 58 80
Emitowany 32 37 48 55 64 60 53 48 66
9 Wlot 30 53 60 60 67 63 57 50 70
Wylot 32 53 66 67 69 68 60 52 74
Emitowany 29 38 47 50 58 54 48 42 61





TD-4000/355
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 35 58 63 70 75 75 70 59 79
Wylot 64 65 67 73 76 74 68 60 80
Emitowany 51 61 65 51 60 53 47 40 68
2 Wlot 33 57 62 67 72 72 67 55 76
Wylot 58 59 66 70 73 71 65 55 77
Emitowany 45 55 64 48 57 50 44 35 66
3 Wlot 49 68 76 80 70 68 63 52 82
Wylot 45 63 66 69 71 68 61 52 75
Emitowany 32 59 64 47 55 47 40 32 66
4 Wlot 33 59 61 67 72 72 67 55 76
Wylot 61 63 64 70 73 71 65 55 77
Emitowany 20 55 59 45 56 51 46 35 62
5 Wlot 31 57 59 65 69 69 64 51 74
Wylot 56 58 64 68 71 69 62 51 75
Emitowany 18 53 57 43 53 48 43 31 60
6 Wlot 46 67 63 65 68 67 61 49 74
Wylot 44 63 65 67 69 67 60 51 74
Emitowany 33 63 61 43 52 46 40 29 65
7 Wlot 31 59 56 61 66 65 59 46 70
Wylot 53 58 58 64 67 65 57 46 71
Emitowany 18 55 54 39 50 44 38 26 58
8 Wlot 30 60 56 60 65 63 57 44 69
Wylot 47 60 58 62 65 62 54 43 69
Emitowany 17 56 54 38 49 42 36 24 59
9 Wlot 36 63 59 62 66 66 61 49 71
Wylot 40 62 61 65 67 65 59 48 72
Emitowany 23 59 57 40 50 45 40 29 62





TD-4000/355 TRIF
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 32 63 59 64 69 68 63 53 73
Wylot 60 63 61 66 70 68 61 52 74
Emitowany 9 54 39 44 53 47 45 34 58
2 Wlot 30 59 56 63 67 66 60 52 71
Wylot 53 59 57 64 67 65 58 48 71
Emitowany 7 50 36 43 51 45 42 33 55
3 Wlot 46 65 62 64 67 65 60 52 72
Wylot 43 61 63 66 67 65 59 50 72
Emitowany 23 56 42 44 51 44 42 33 58
4 Wlot 29 61 54 60 66 63 57 49 70
Wylot 54 59 56 62 65 63 55 45 69
Emitowany 6 52 34 40 50 42 39 30 55
5 Wlot 28 67 52 58 63 61 55 47 70
Wylot 46 52 53 60 63 60 52 43 67
Emitowany 5 58 32 38 47 40 37 28 58
6 Wlot 43 63 55 59 64 61 55 47 69
Wylot 40 61 56 62 64 61 53 44 69
Emitowany 20 54 35 39 48 40 37 28 55
7 Wlot 26 52 48 54 59 55 50 43 62
Wylot 50 48 50 56 59 55 49 42 63
Emitowany 3 43 28 34 43 34 32 24 47
8 Wlot 25 50 46 53 56 52 49 42 60
Wylot 36 44 47 54 57 52 47 39 60
Emitowany 2 41 26 33 40 31 31 23 44
9 Wlot 35 52 48 54 56 52 50 41 61
Wylot 33 49 48 54 56 52 48 38 60
Emitowany 12 43 28 34 40 31 32 22 46





TD-6000/400
63 125 250 500 1000 2000 4000 8000 LWA
1 Wlot 42 63 68 75 79 79 72 63 83
Wylot 72 74 73 77 80 78 72 65 85
Emitowany 25 46 51 54 62 56 49 40 64
2 Wlot 41 63 68 75 78 77 70 60 82
Wylot 64 66 70 77 79 77 69 60 83
Emitowany 24 46 51 54 61 54 47 37 63
3 Wlot 52 69 67 70 74 72 65 55 78
Wylot 50 67 69 72 73 71 64 54 78
Emitowany 35 52 50 49 57 49 42 32 60
4 Wlot 40 62 67 74 78 77 71 62 82
Wylot 68 71 71 76 78 77 70 62 83
Emitowany 23 43 50 52 61 53 49 39 63
5 Wlot 39 61 67 73 77 76 69 59 81
Wylot 64 66 69 76 78 75 68 58 82
Emitowany 22 42 50 51 60 52 47 36 62
6 Wlot 51 69 66 70 72 71 64 54 77
Wylot 49 67 68 72 73 71 63 54 78
Emitowany 34 50 49 48 55 47 42 31 58
7 Wlot 39 61 66 71 76 75 68 58 80
Wylot 65 67 69 74 76 74 67 59 80
Emitowany 23 42 49 50 59 52 47 36 61
8 Wlot 38 60 66 71 75 74 66 56 79
Wylot 61 63 68 74 76 73 66 56 80
Emitowany 22 41 49 50 58 51 45 34 60
9 Wlot 51 72 69 72 74 71 64 54 79
Wylot 51 68 71 74 74 71 64 54 79
Emitowany 35 53 52 51 57 48 43 32 60
