Wentylator Osiowy Ścienny compact HCFT/b, HCBT/b

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
∙ wentylacja hurtowni, magazynów, warsztatów,
∙ wentylacja lokali handlowych,
∙ wentylacja hal produkcyjnych, pomieszczeń hodowlanych,
∙ wentylacja garaży i budynków użyteczności publicznej, etc.

KONSTRUKCJA
∙ obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową,
∙ wirnik z tworzywa sztucznego wzmocnionego włóknem szklanym (HCFT/
HCFB, HCGB/HCGT) lub z blachy aluminiowej (HCBT/HCBB), wyważany
dynamicznie wg ISO 1940,
∙ elementy złączne ze stali nierdzewnej,
∙ puszka przyłączeniowa,
∙ przepływ powietrza silnik -> wirnik (A),
∙ temperatura tłoczonego medium -40*C do +70*C, -40*C do +55*C (modele 4/710), -20*C do +40*C (modele Ø800, Ø900, Ø1000).

SILNIK ELEKTRYCZNY
∙ asynchroniczny, jednofazowy 230V 50Hz, (HCGB, HCFB, HCBB),
∙ asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz, (HCGT, HCFT,
HCBT),
∙ stopień ochrony IP65 (modele Ø800, Ø900, Ø1000 – IP55), klasa izolacji F,
∙ termiczne zabezpieczenie uzwojenia przed przeciążeniem (z wyjątkiem
modeli Ø800, Ø900, Ø1000),
∙ do regulacji napięciowej (z wyjątkiem dwubiegunowych oraz /4-630,
B/710, T/4-710, T/800, T/900 oraz T/1000),
∙ do regulacji częstotliwościowej (silniki trójfazowe).

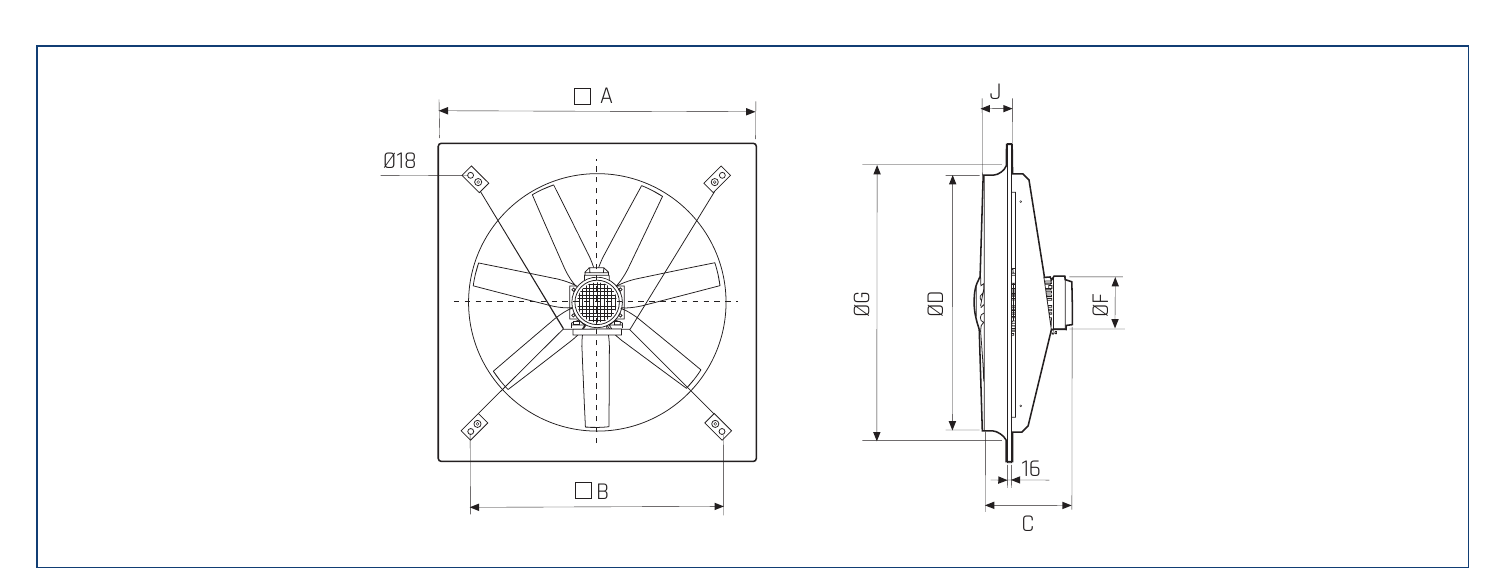

Wymiary

Typ	A	B	C	ØD	ØE	F			ØG	J			K	L	M
						/2	/4	/6		/2	/4	/6			HCFT	HCFB
250	315	260	220	254	10		122		294		59		53	12	40	65
315	400	330	280	315	10	129	122	122	329	45	32	32	68	12	40	65
355	450	380	315	355	10	129	129	129	371	45	45	45	75	12	40	65
400	500	420	355	400	10		129	129	422		50.5	40.5	78	12	40	65
450	560	480	400	450	10		150	150	476		48	48	91	12	40	65
500	630	560	450	500	10		150	150	536		44.5	44.5	97	12	40	65
560	710	630	510	560	10		218.5	150	596		110.5	42	98.5	12	40	65
630	800	710	580	630	12		218.5	150	674		110.5	41	103	12	40	65
710	900	800	636	710	12		218.5	218.5	733		134	134	91.5	16.5	40	65

Typ	❑A	❑B	ØD	J	ØG	C				ØF
						/4		/6		/4		/6
						L	H	L	H	L	H	L	H
800	1000	800	800	92	926	345	380	310	345	181	203	162	181
900	1120	900	900	120	1060	392	439	350	392	203	280	181	203
1000	1250	1000	1000	110	1154	380	380	345	380	203	280	181	203

* kąt nachylenia łopatek: L – mały, H – duży
* X – bez osłony wlotu

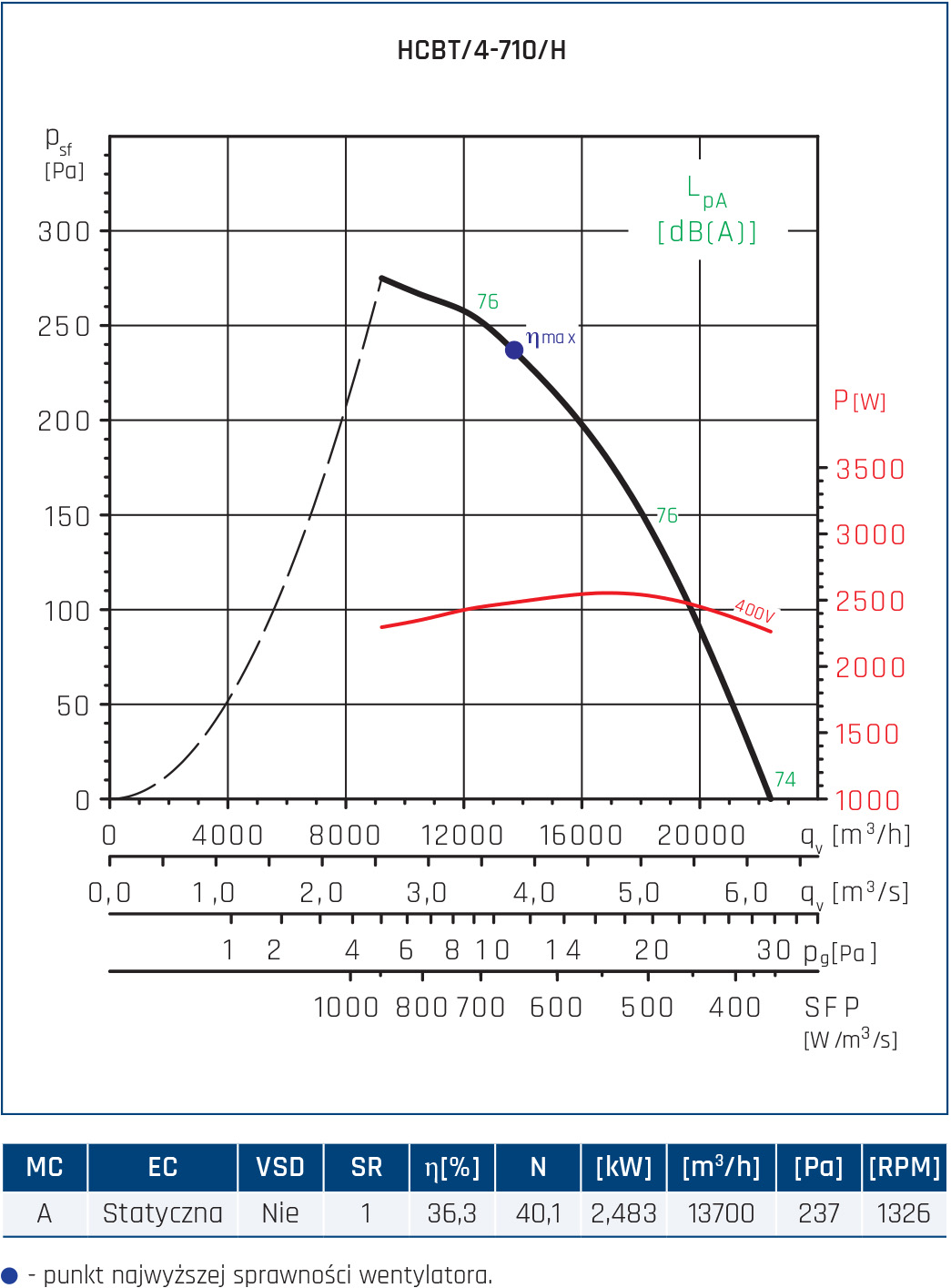

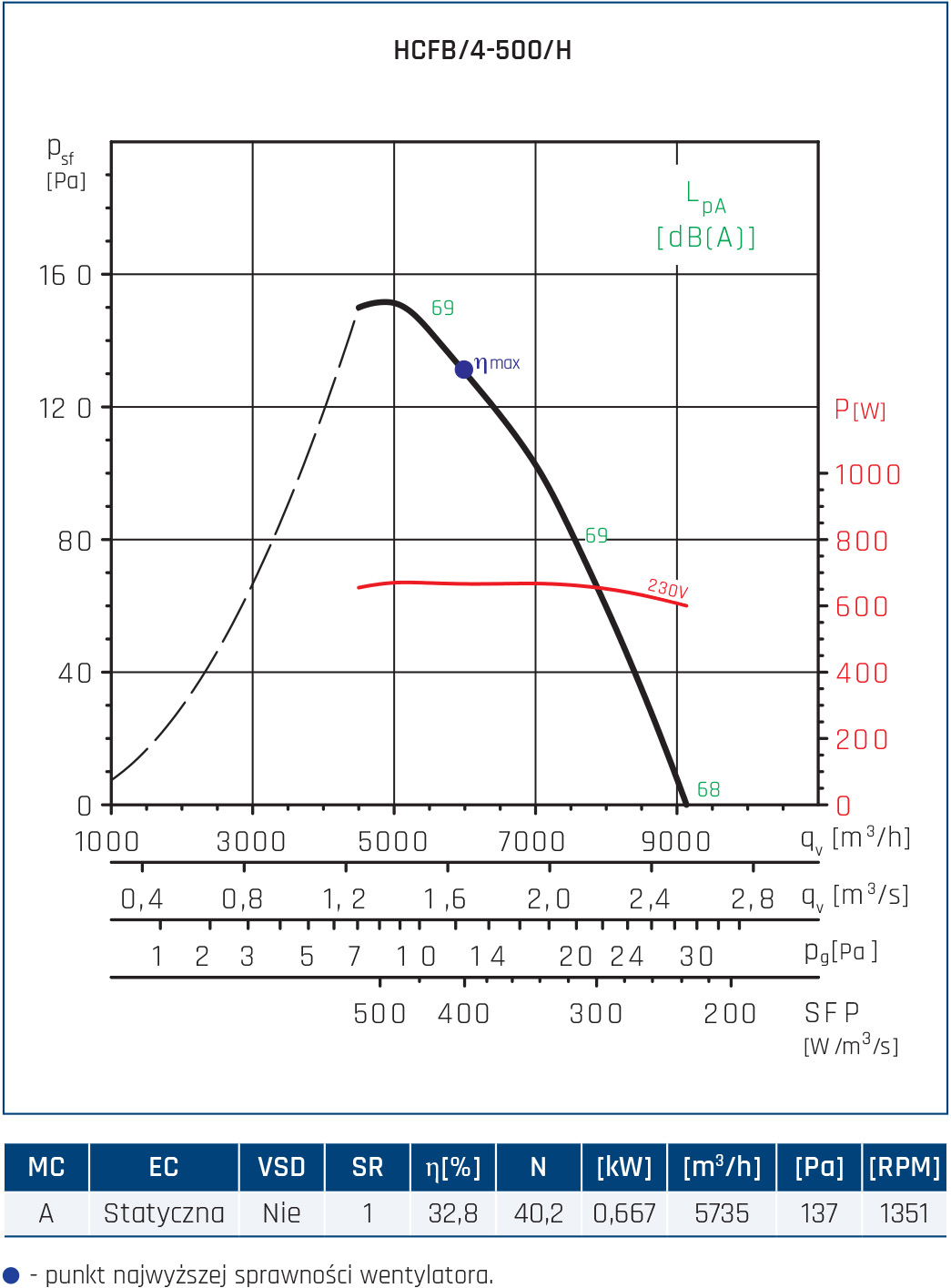

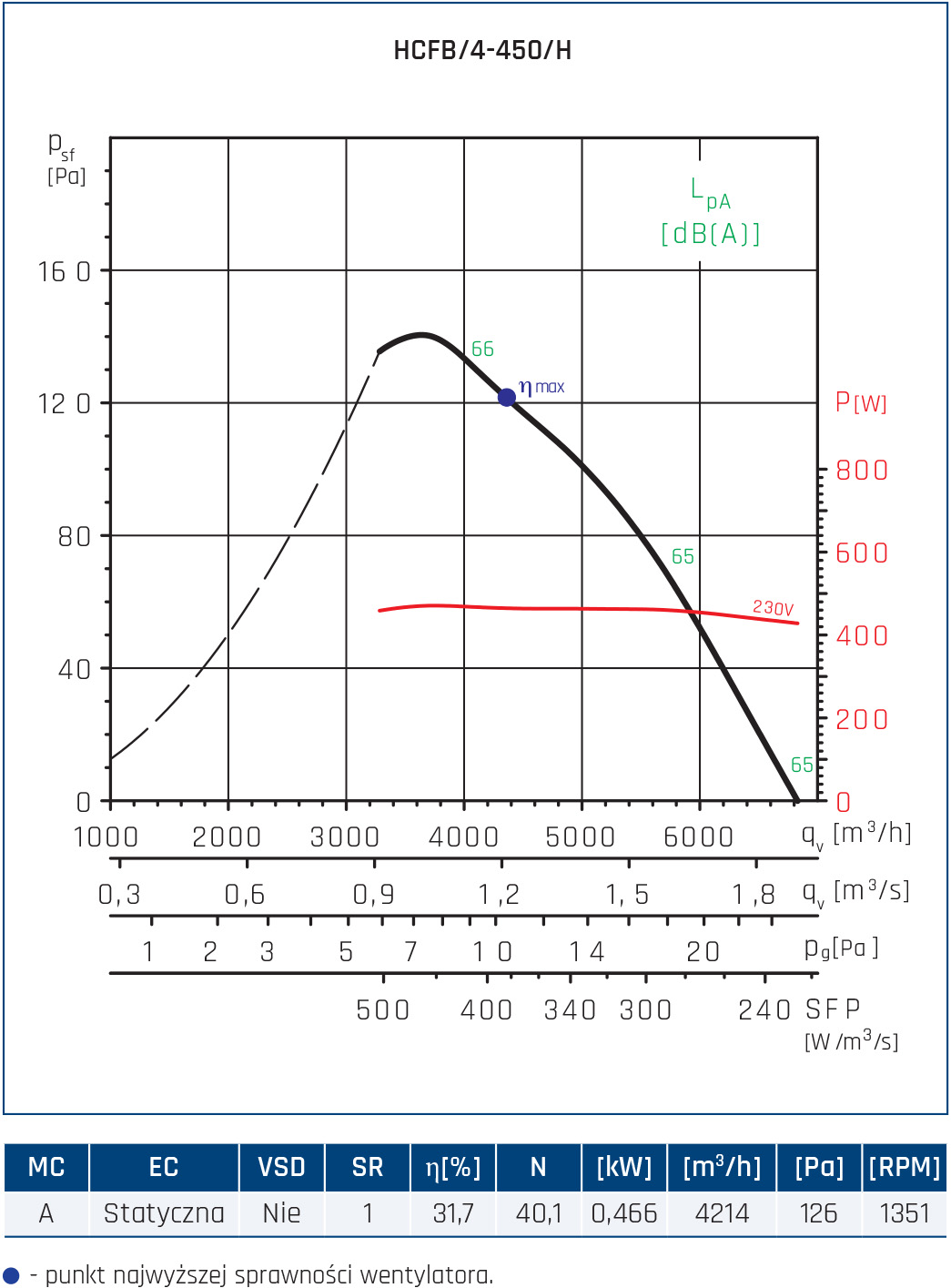

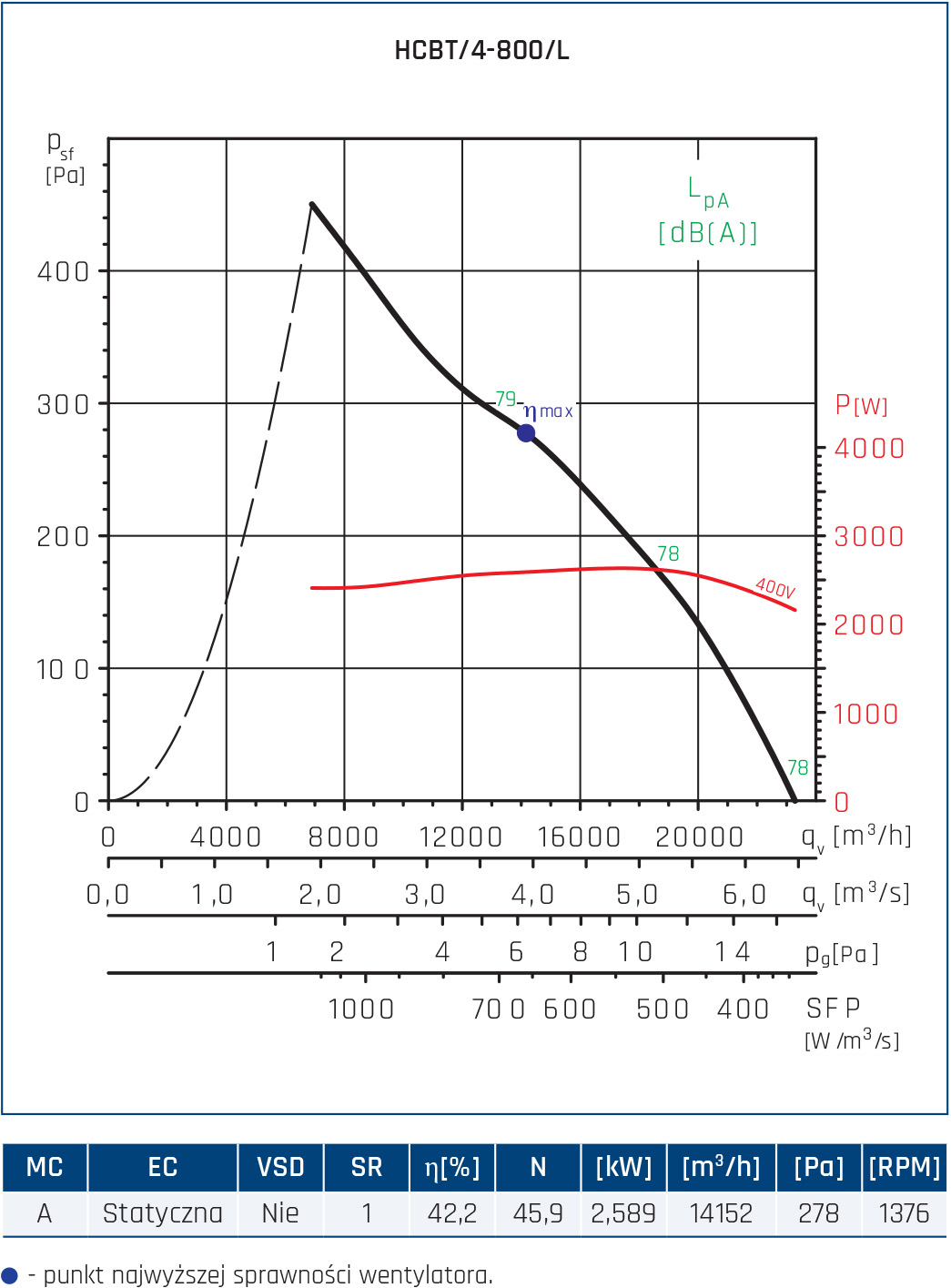

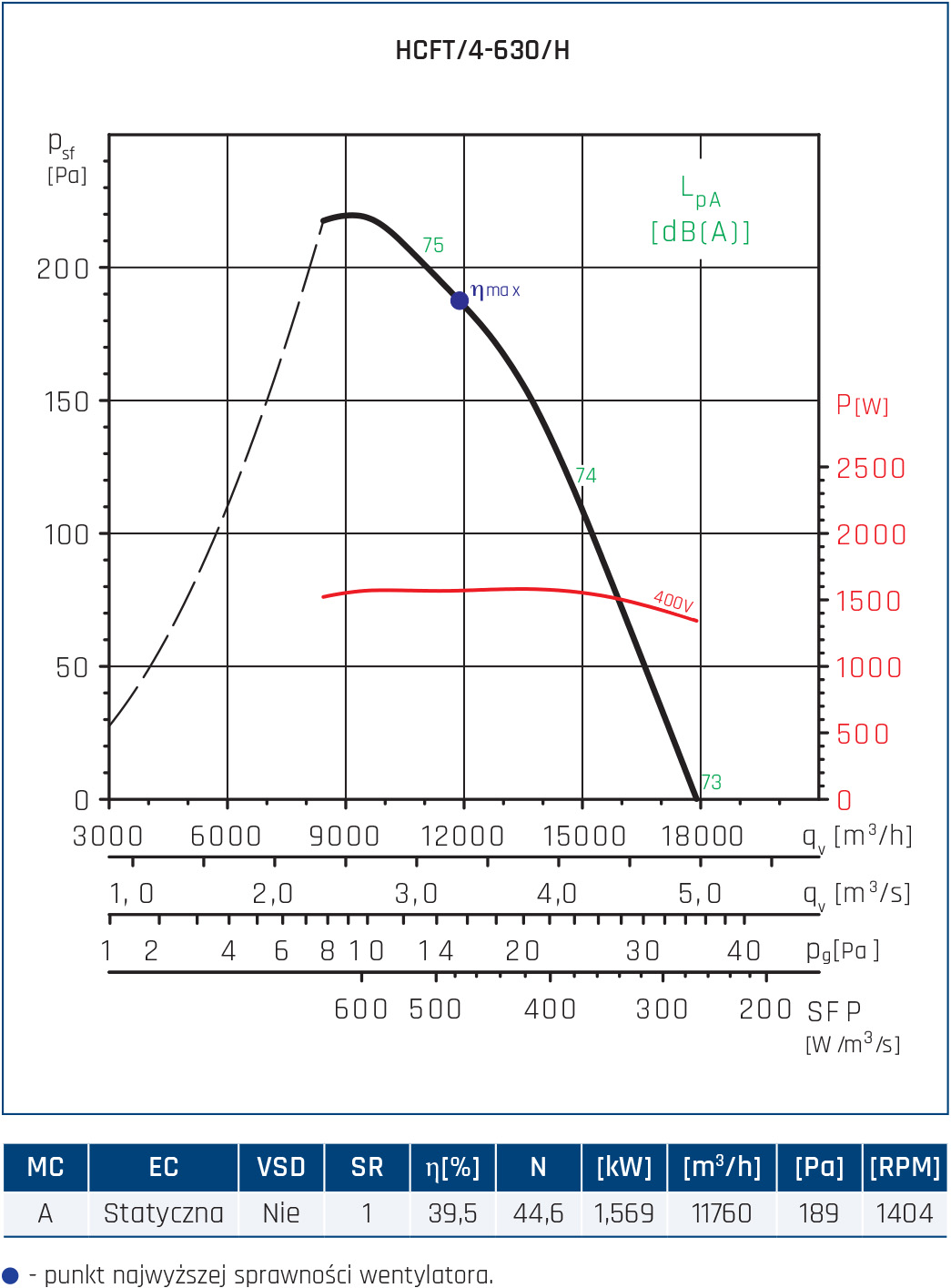

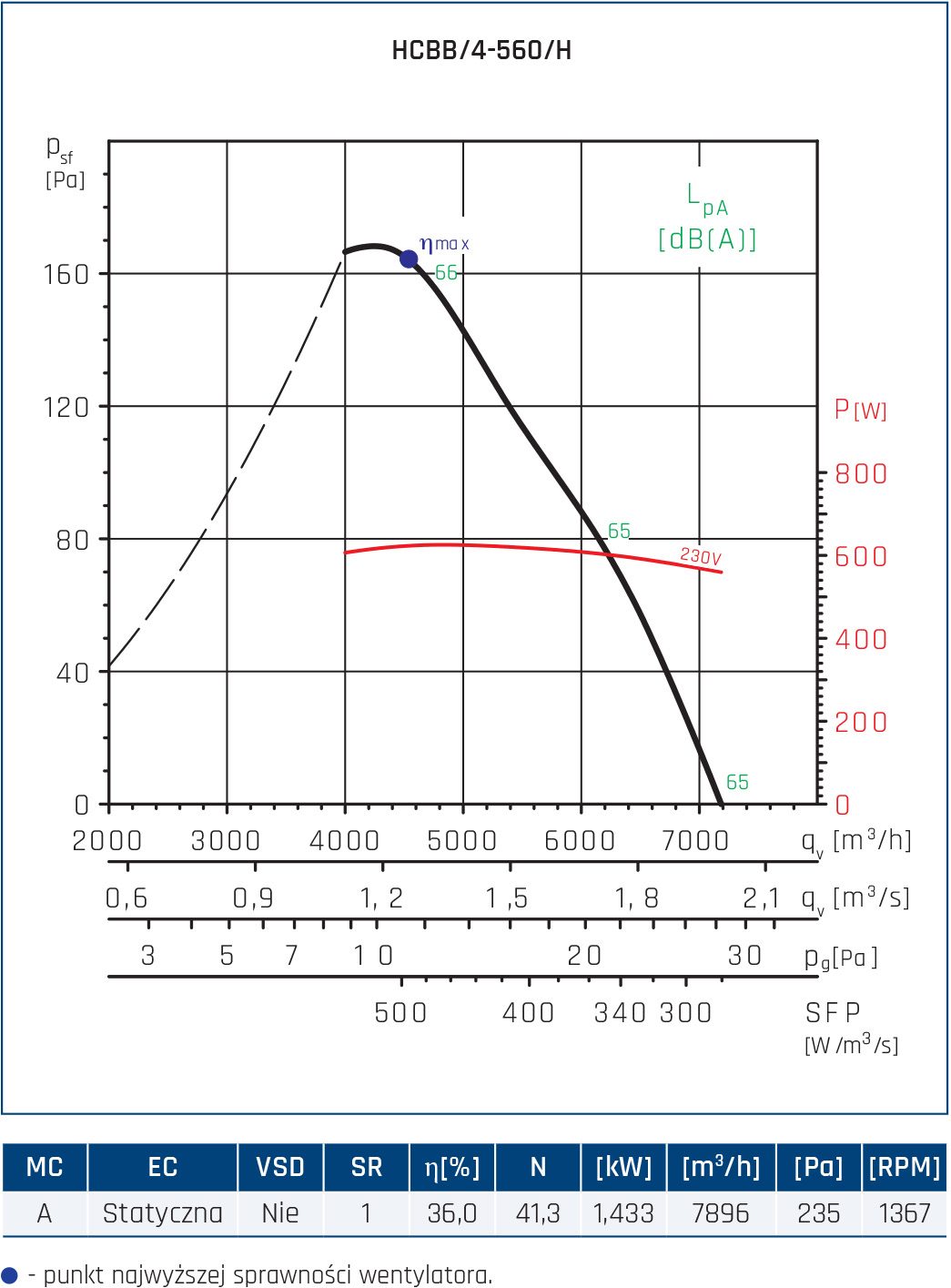

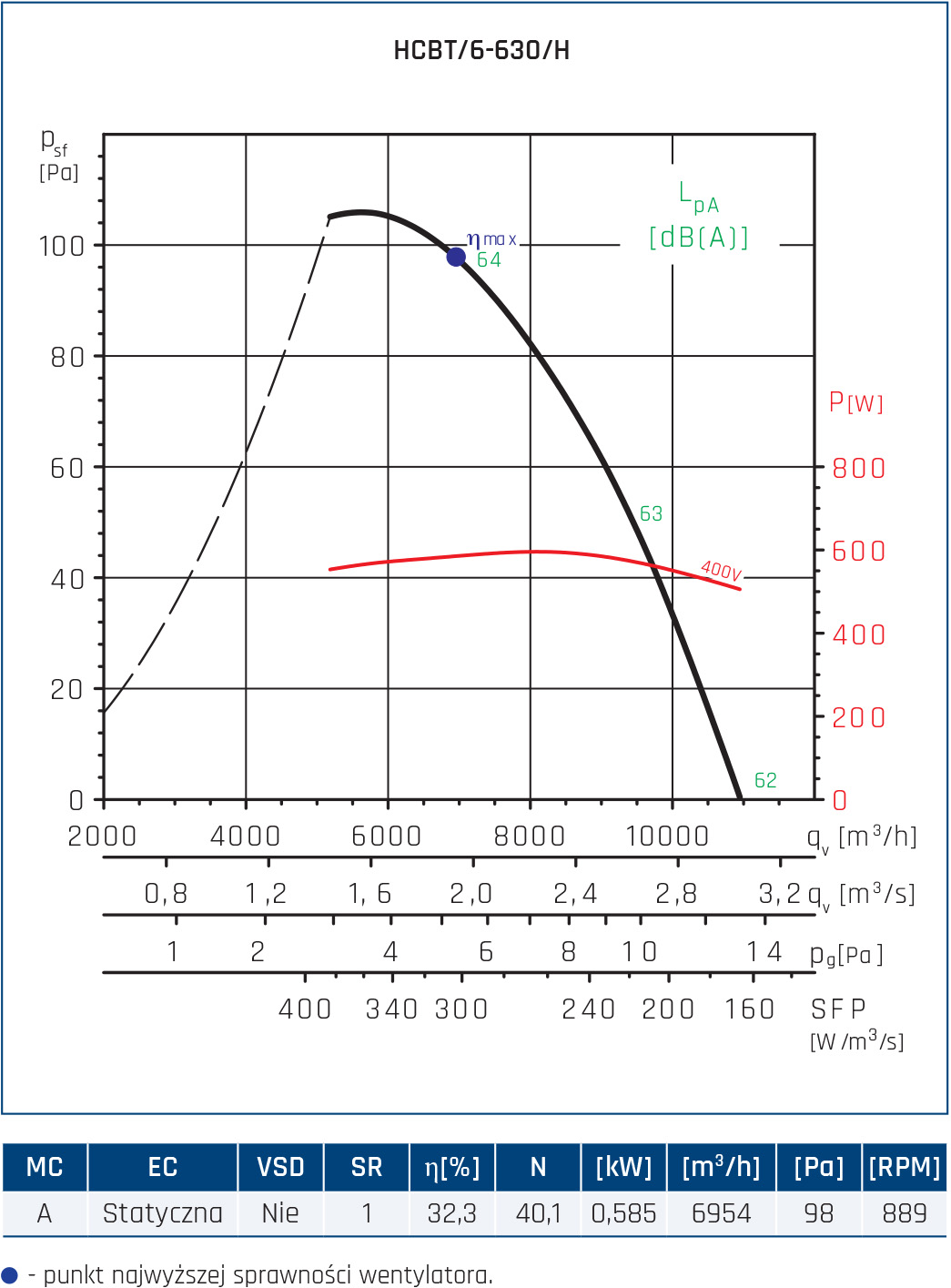

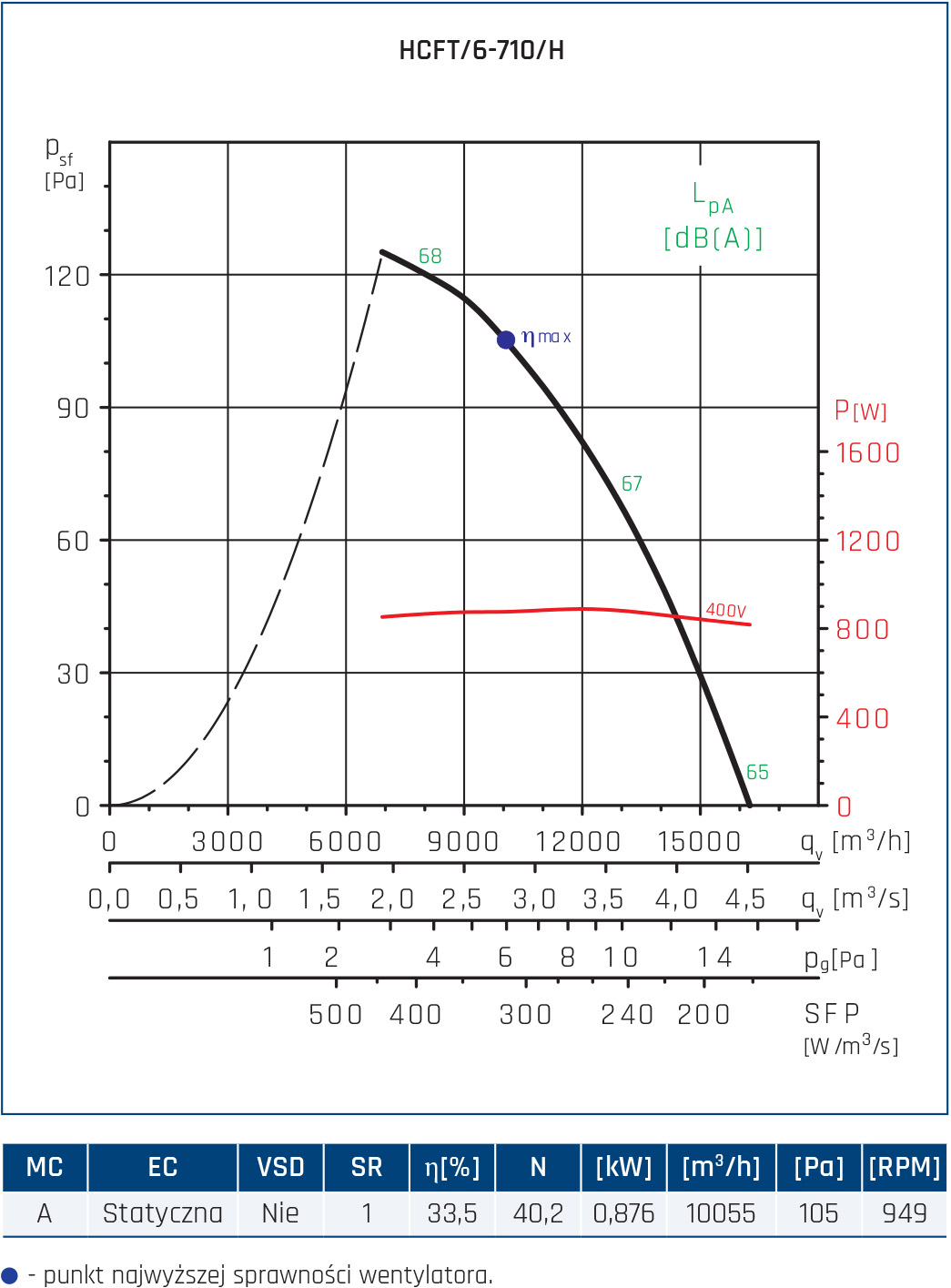

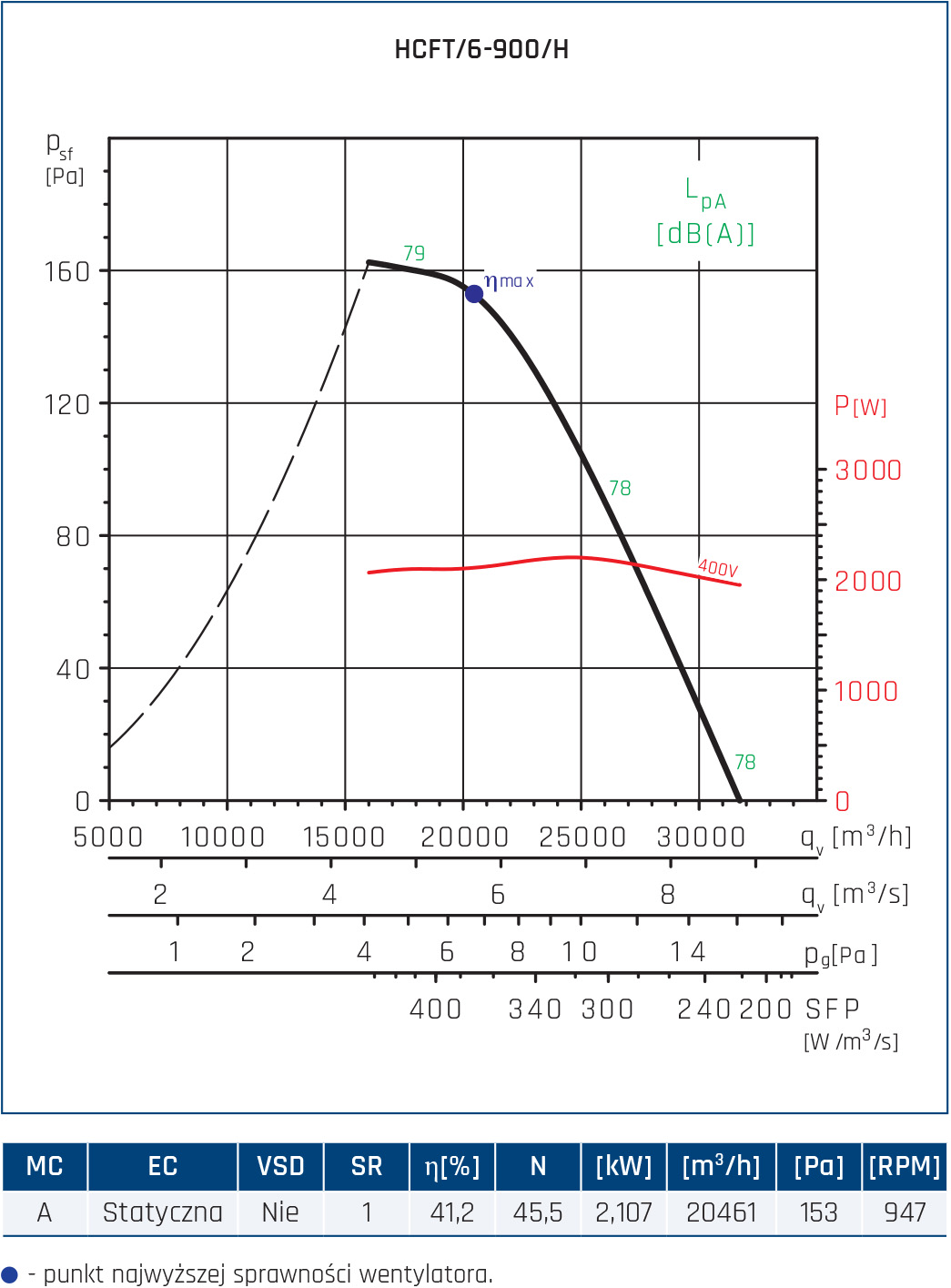

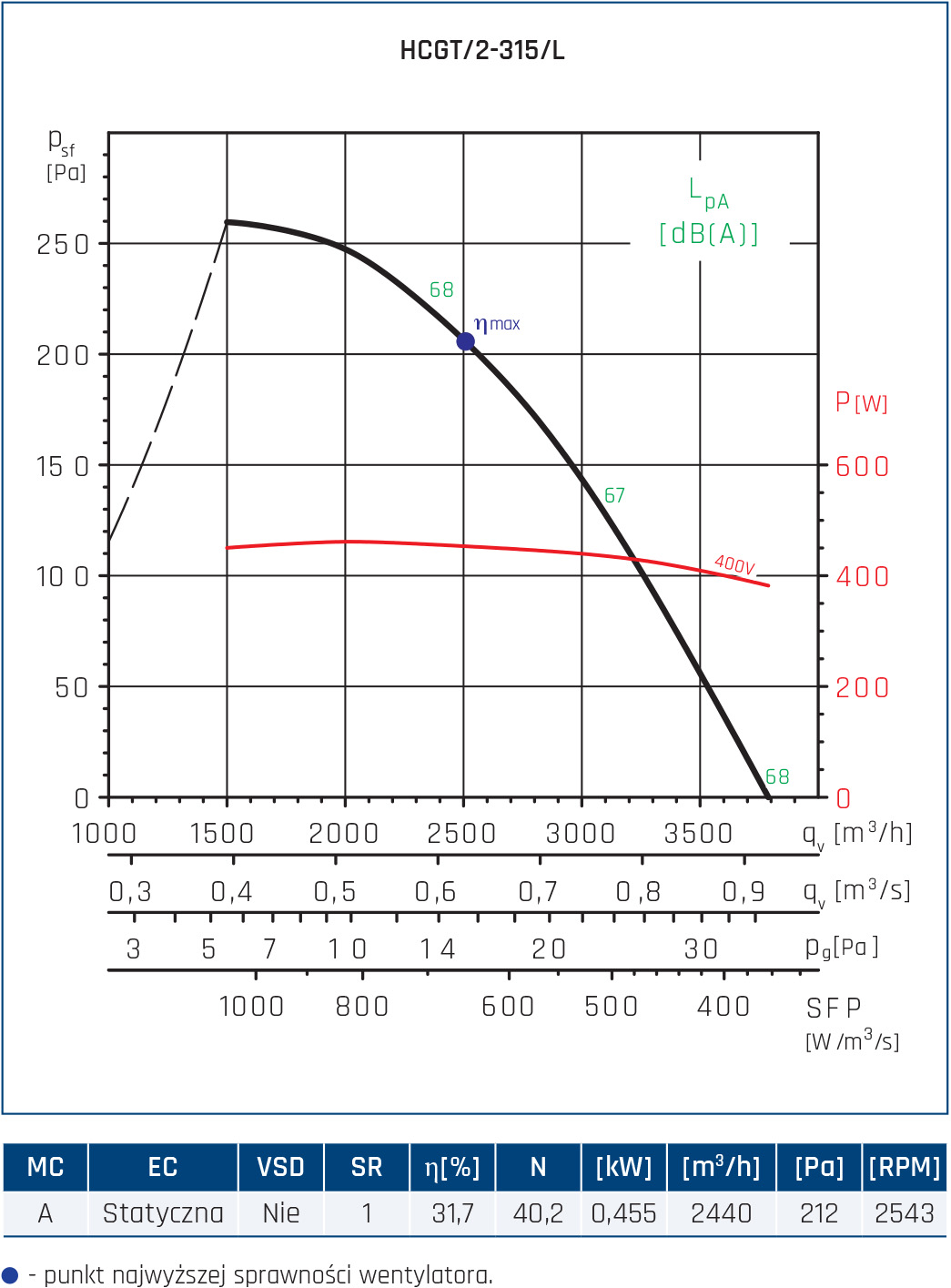

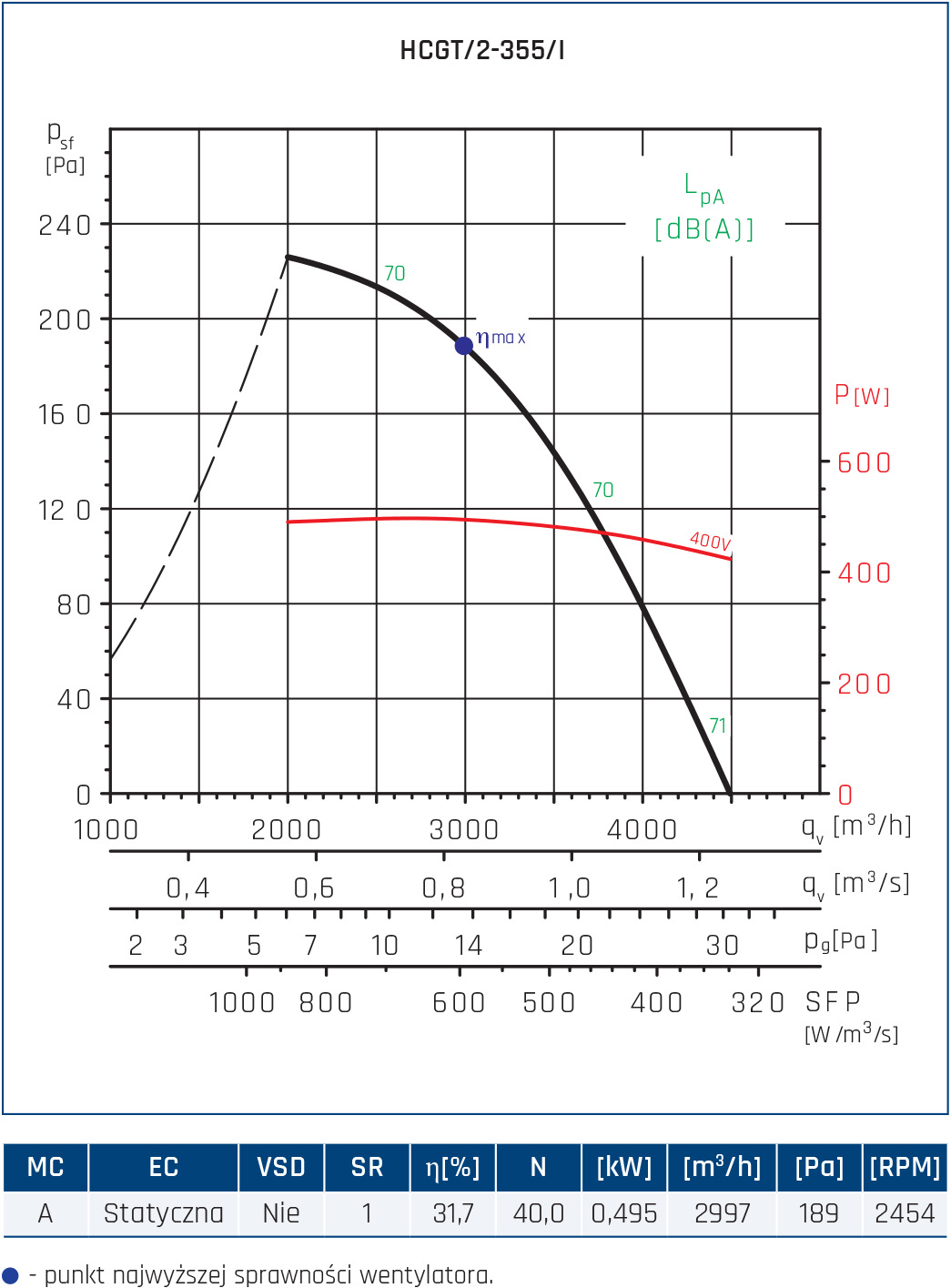

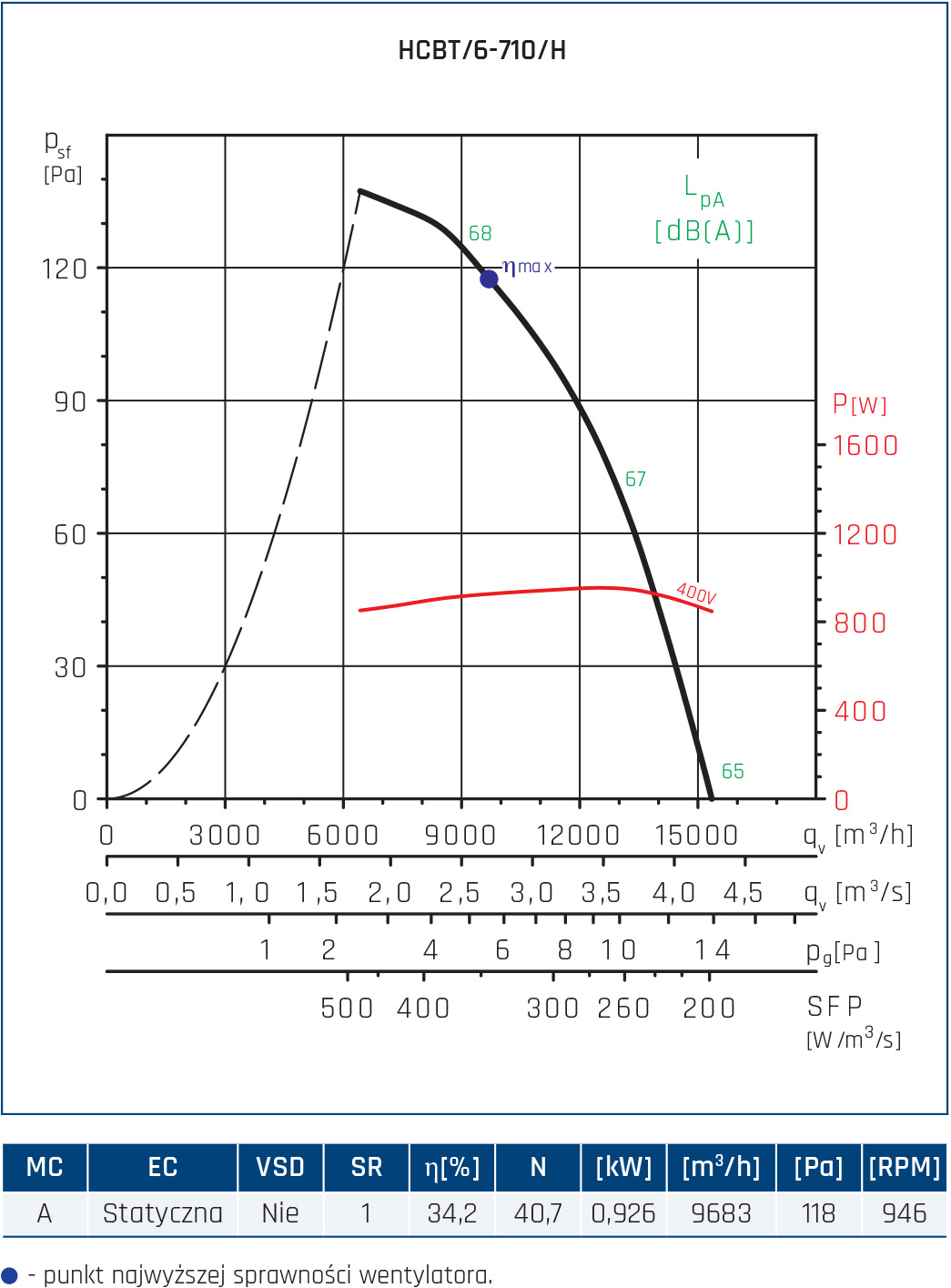

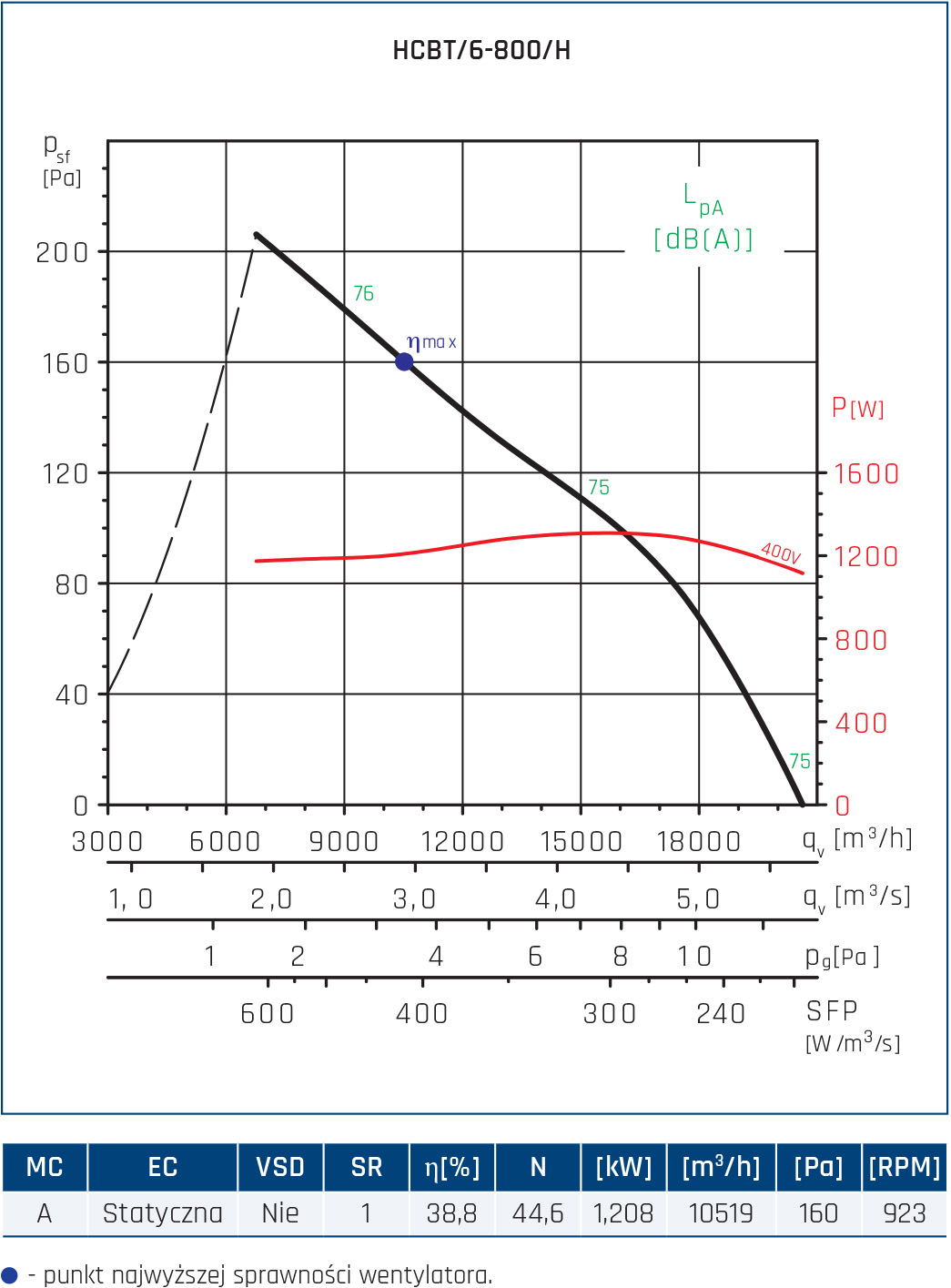

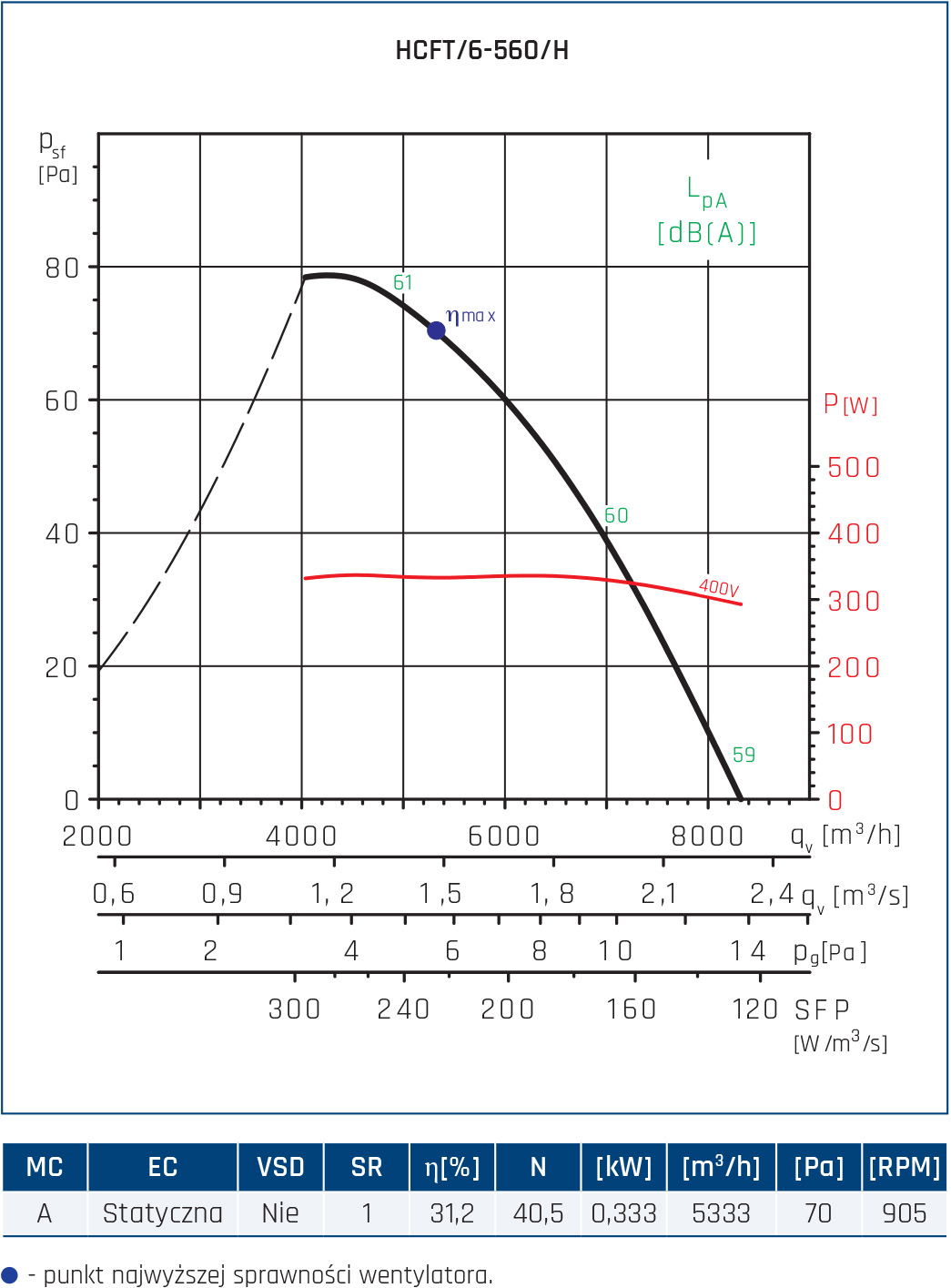

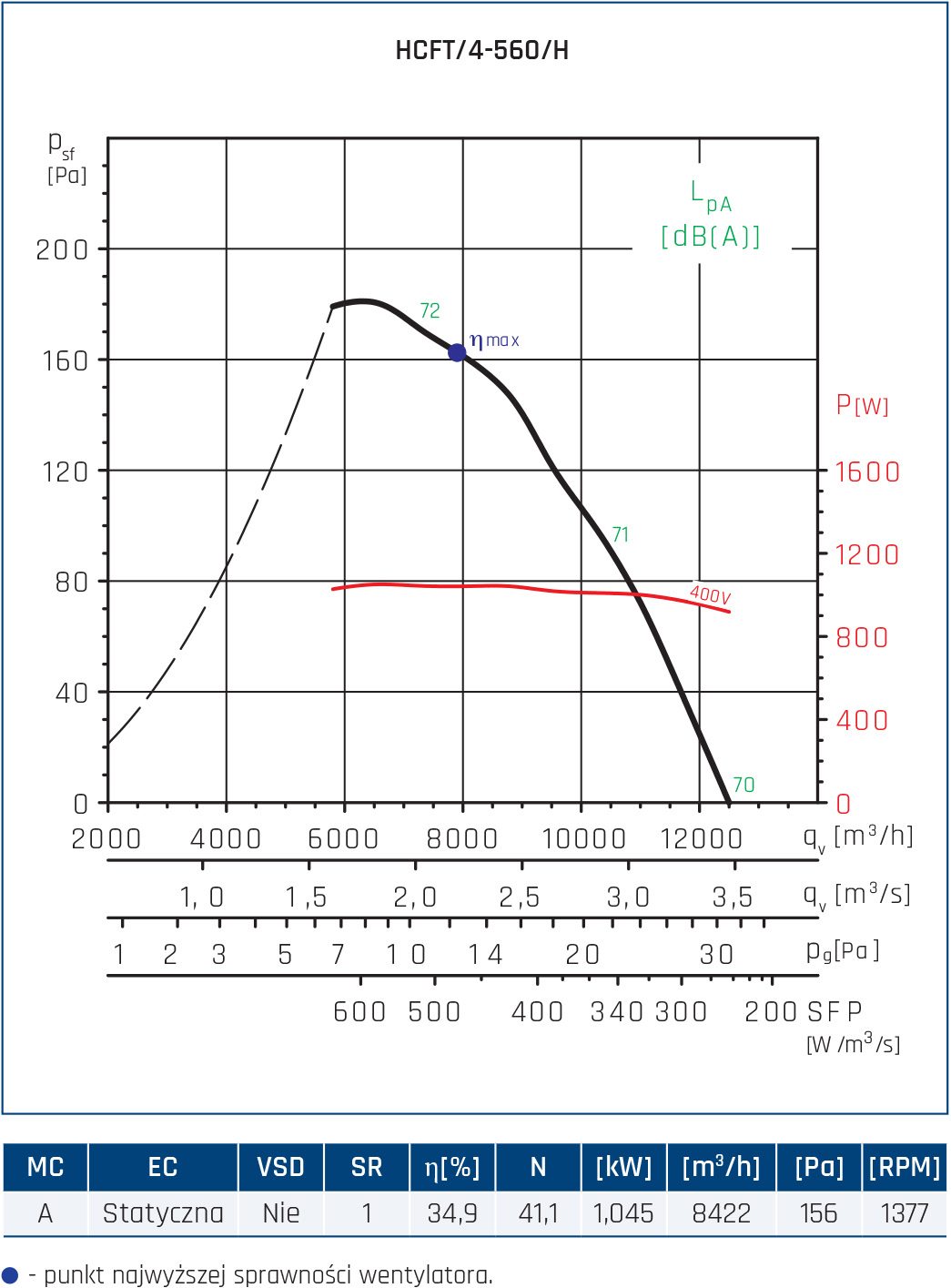

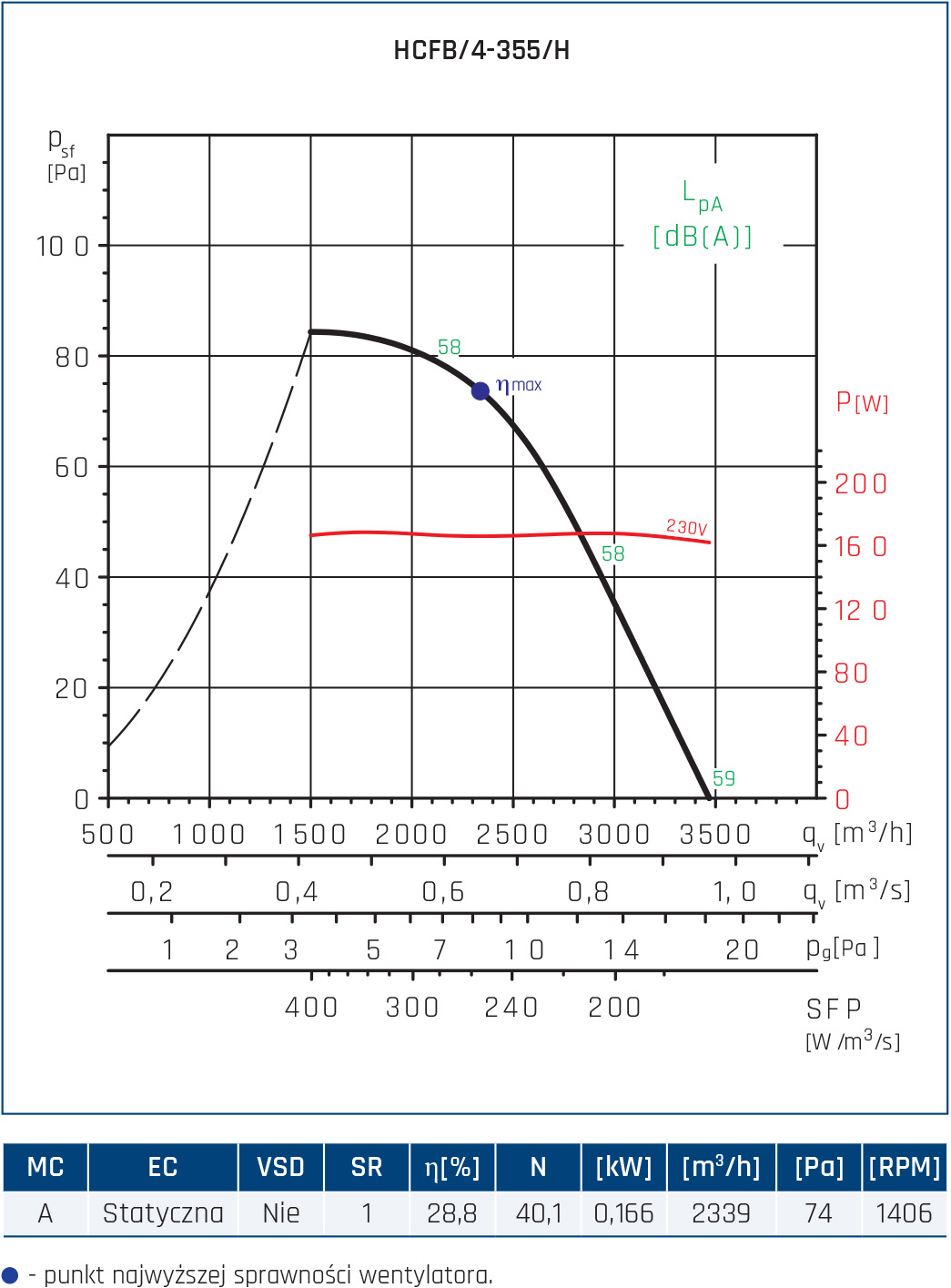

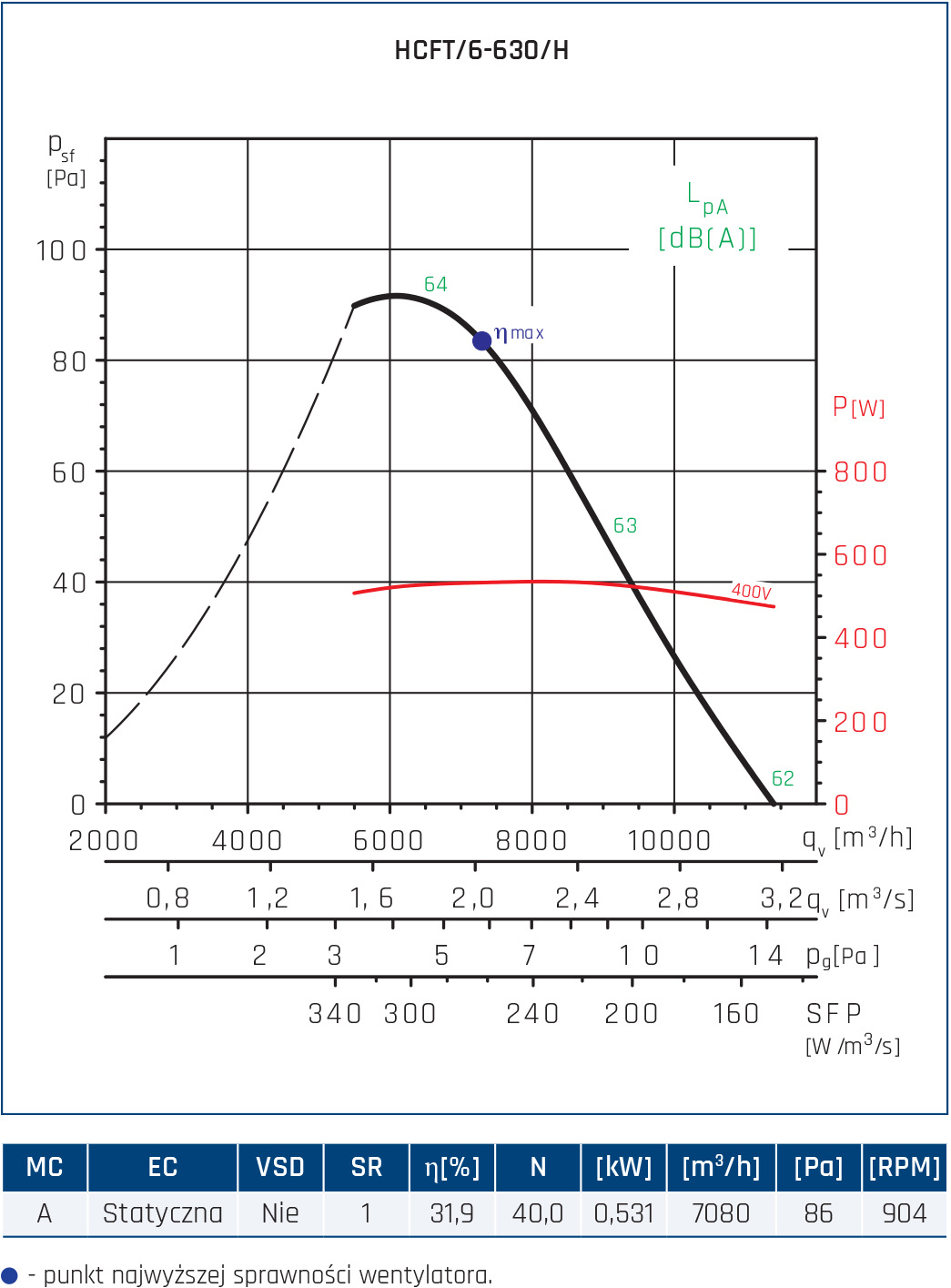

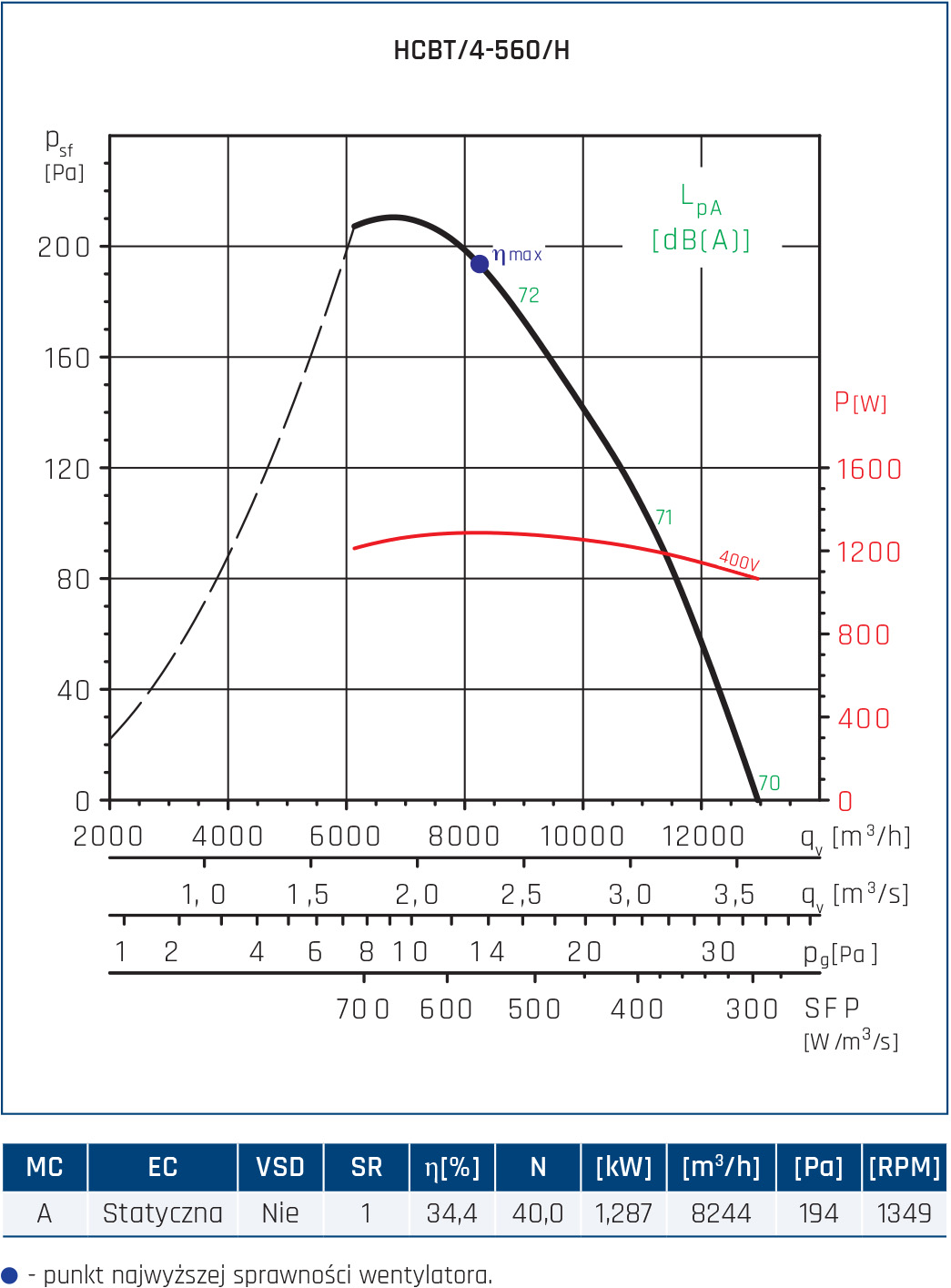

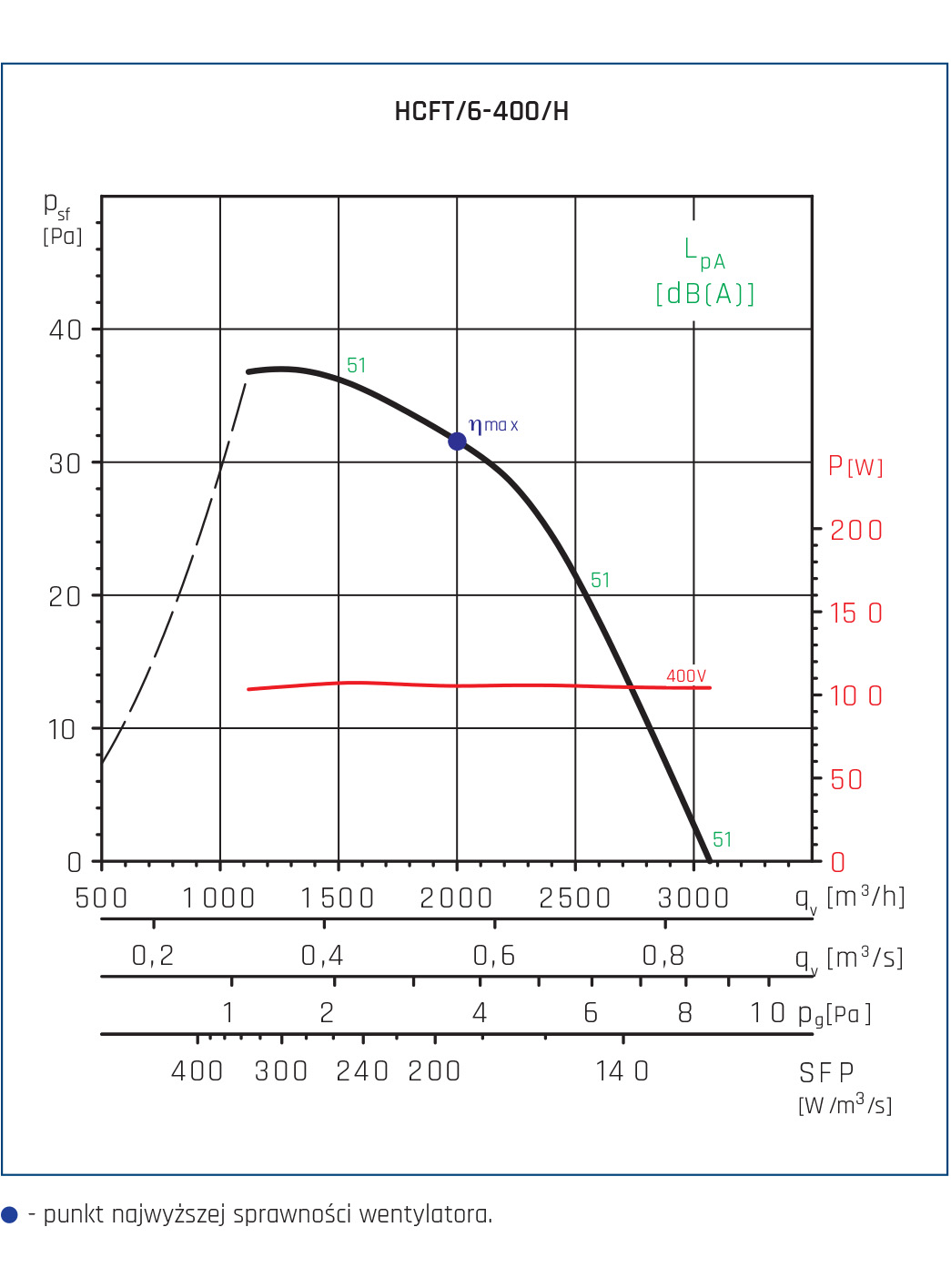

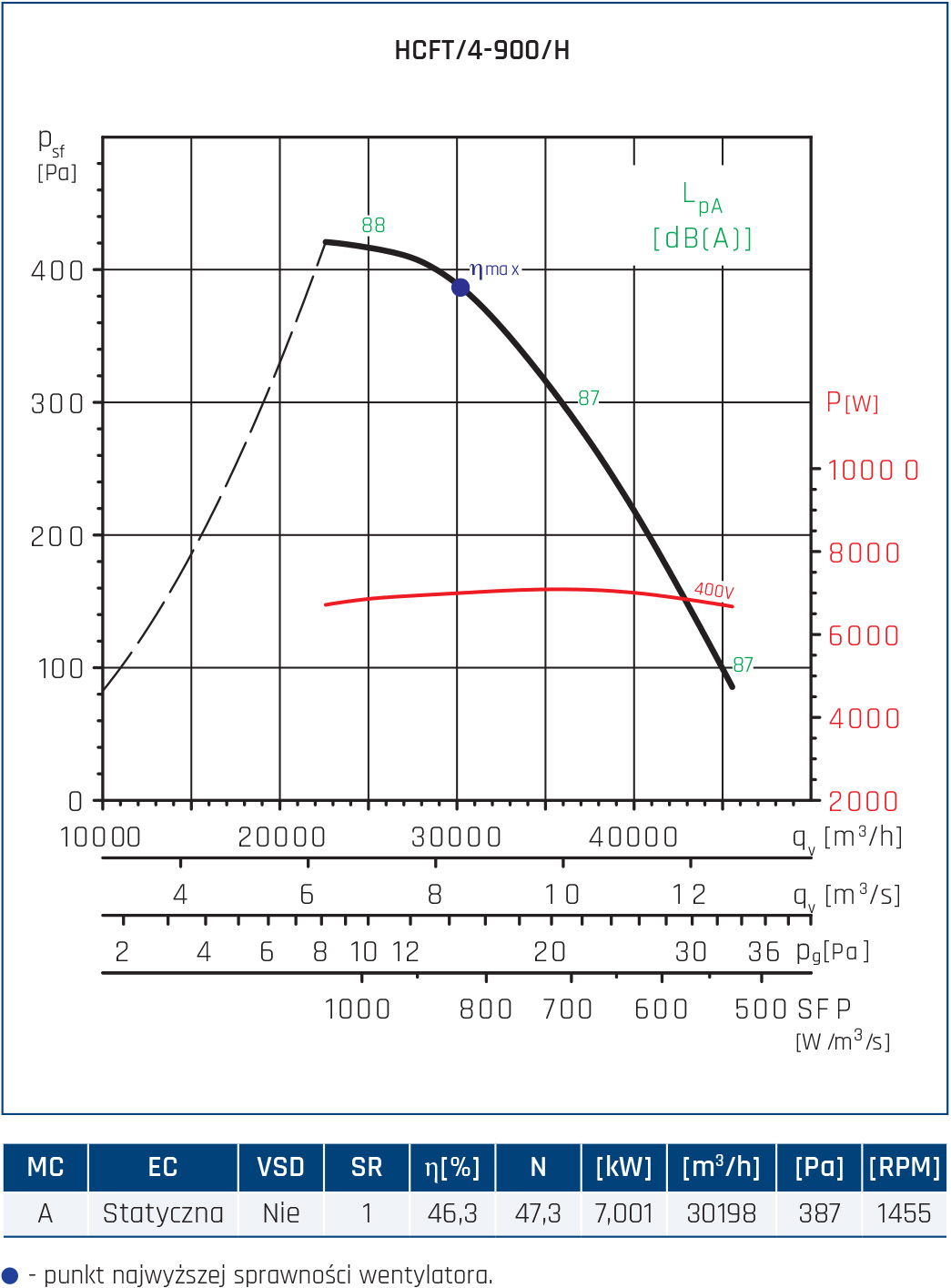

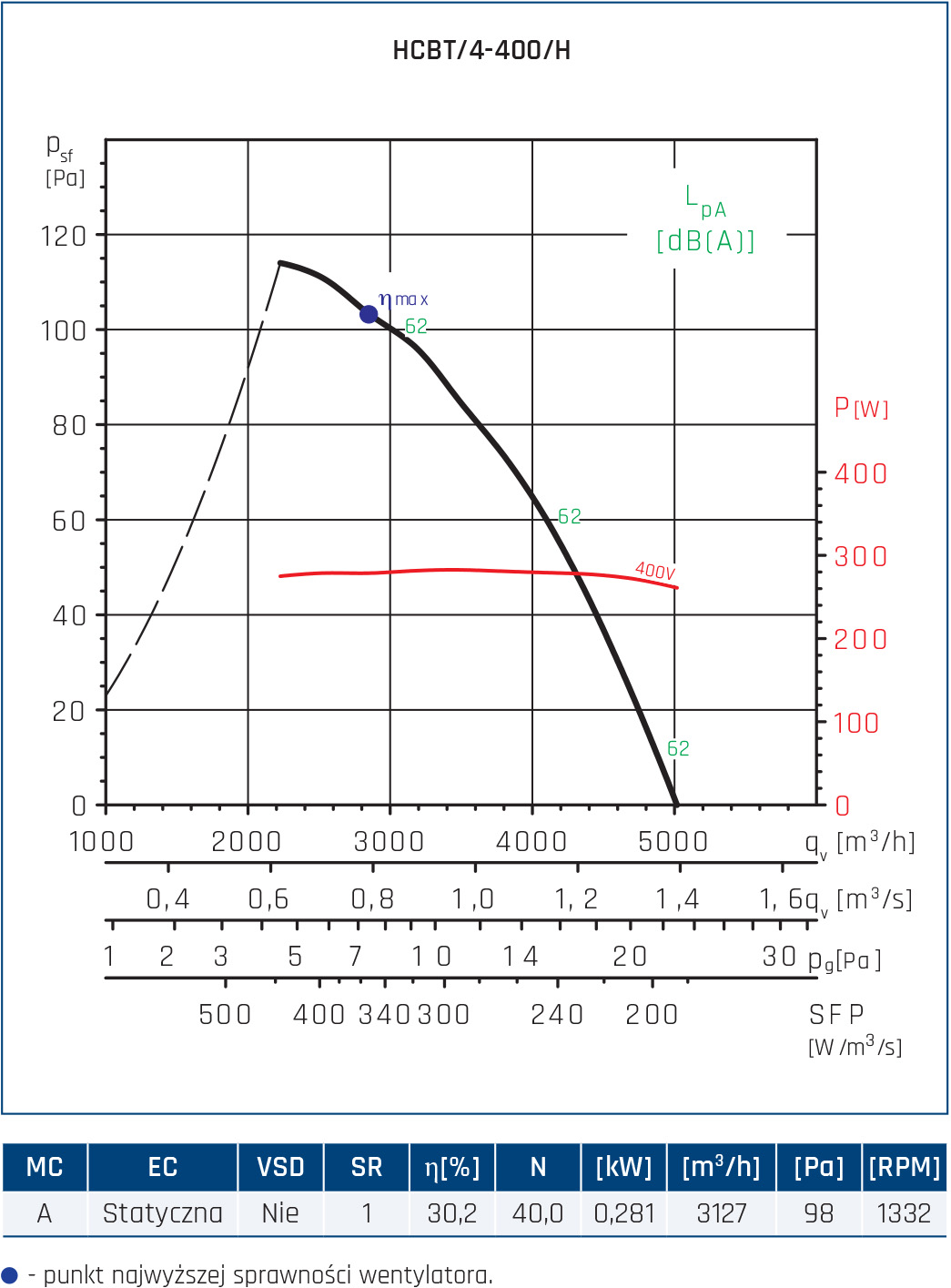

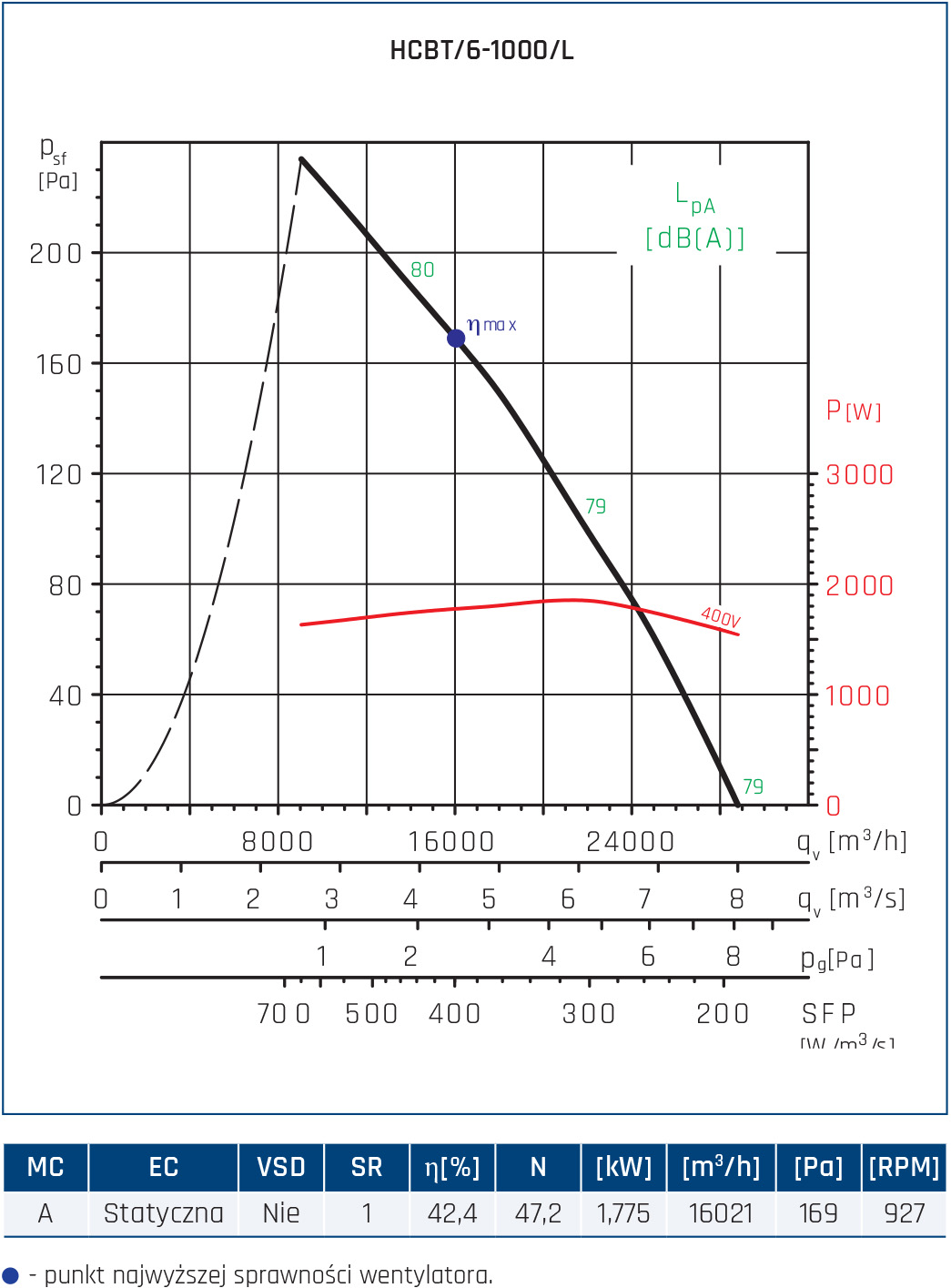

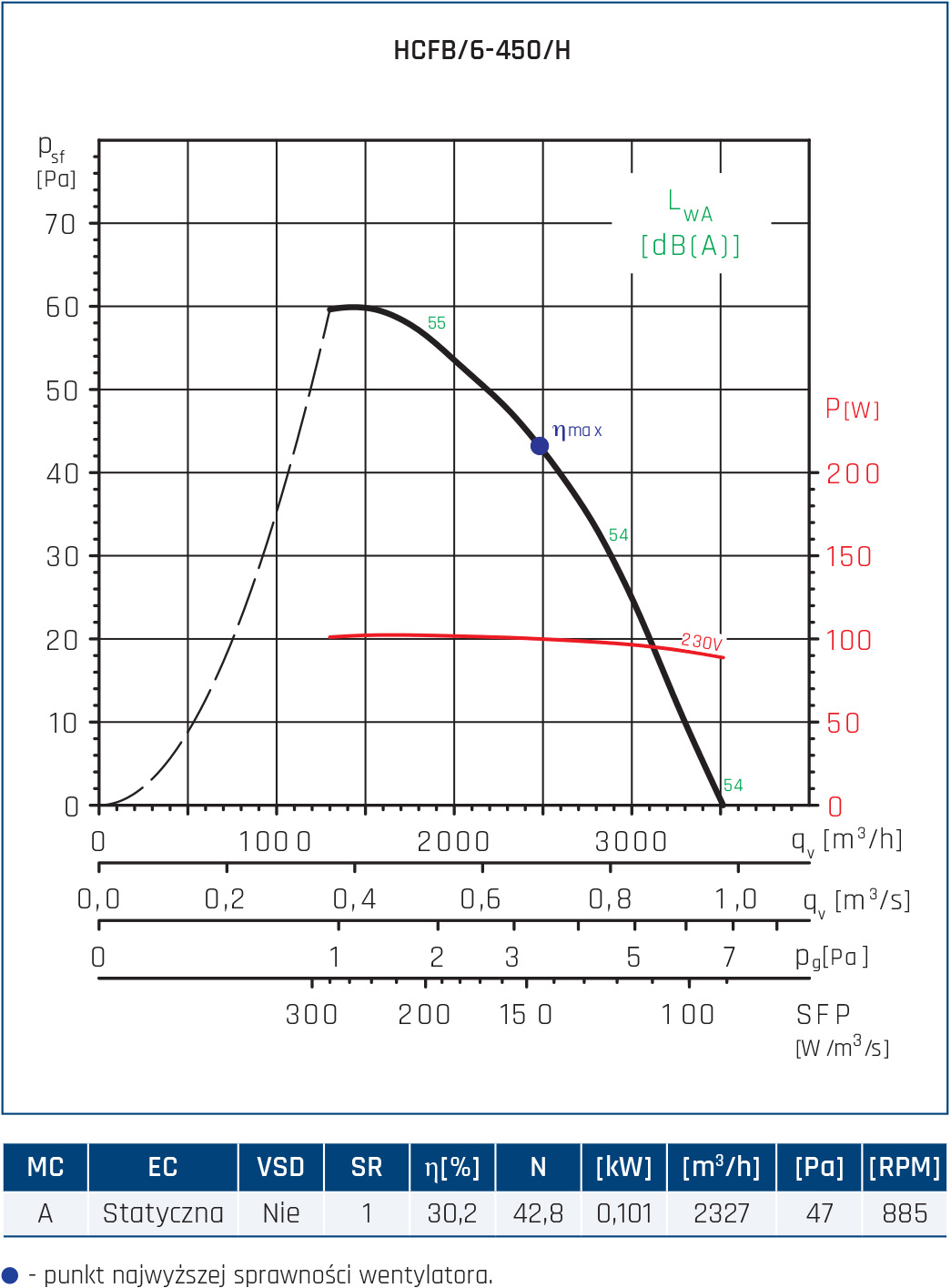

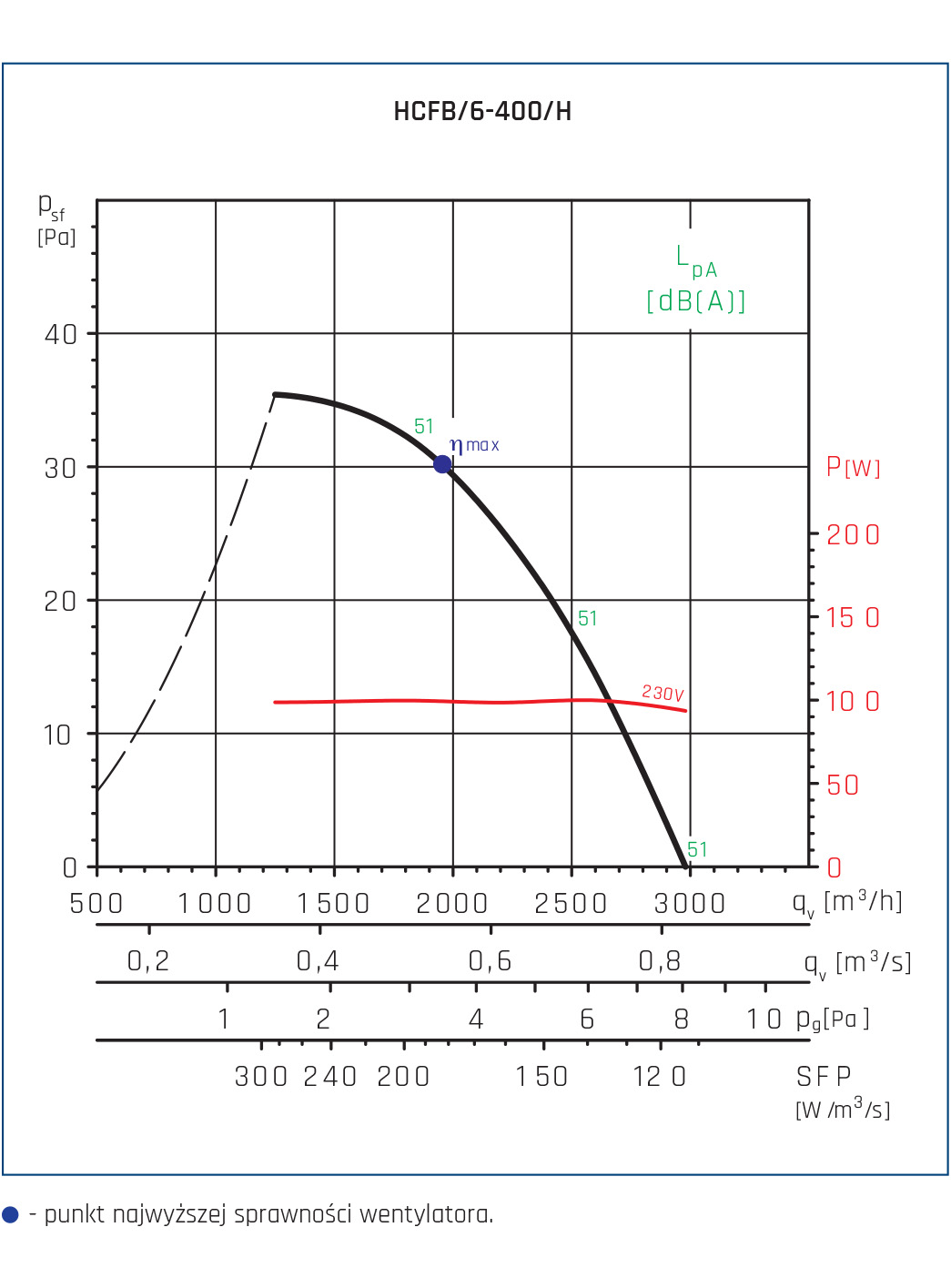

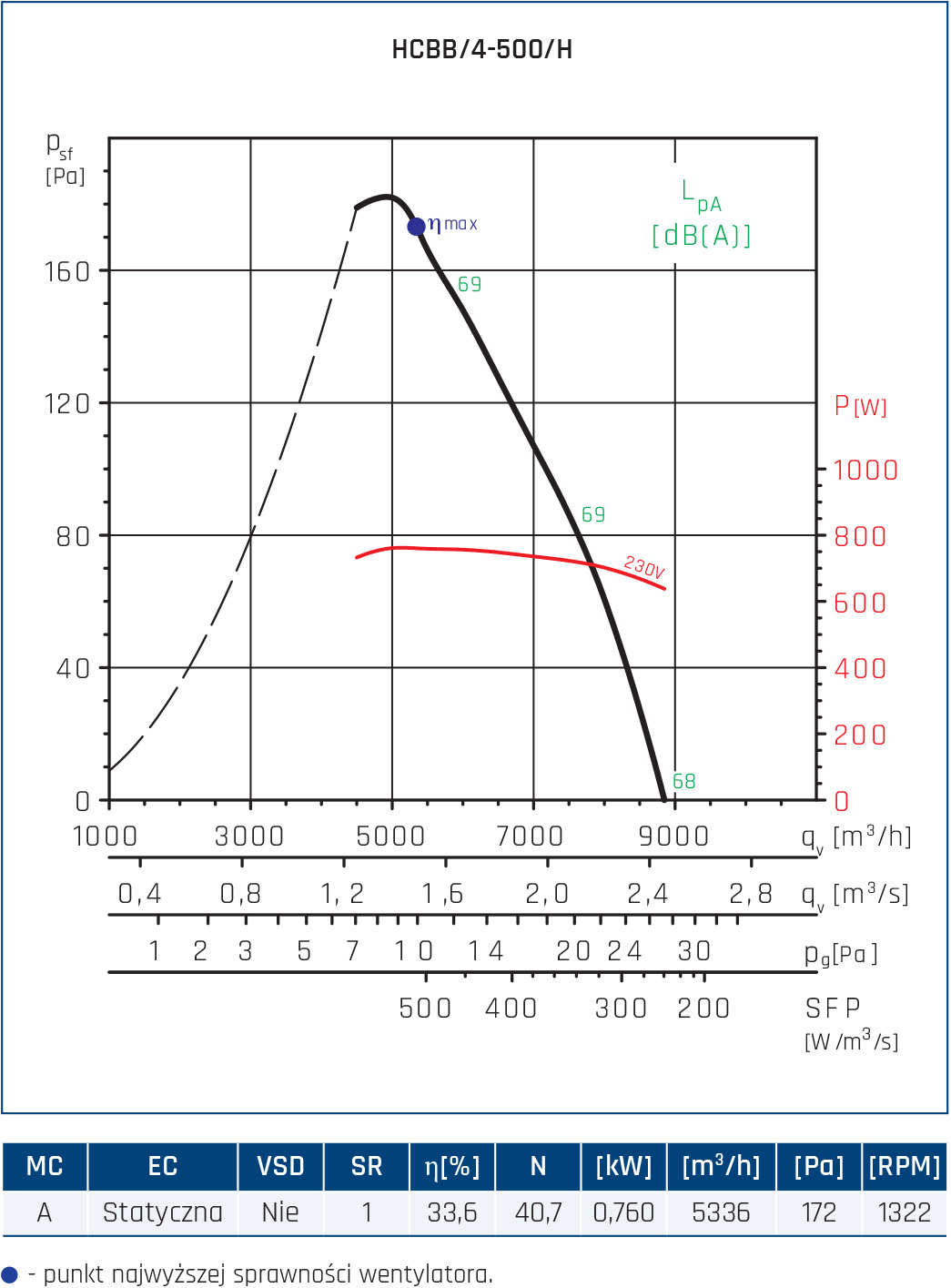

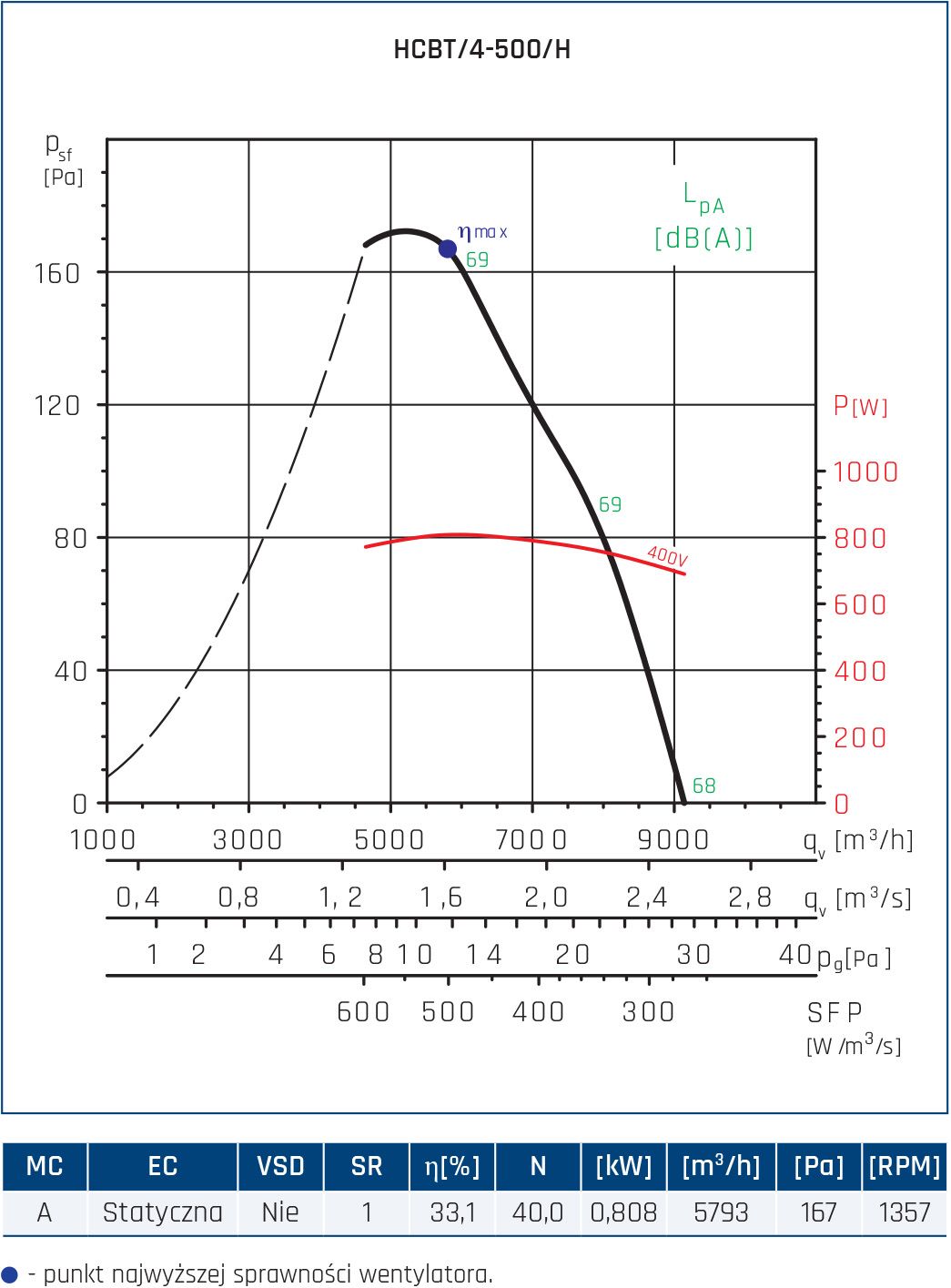

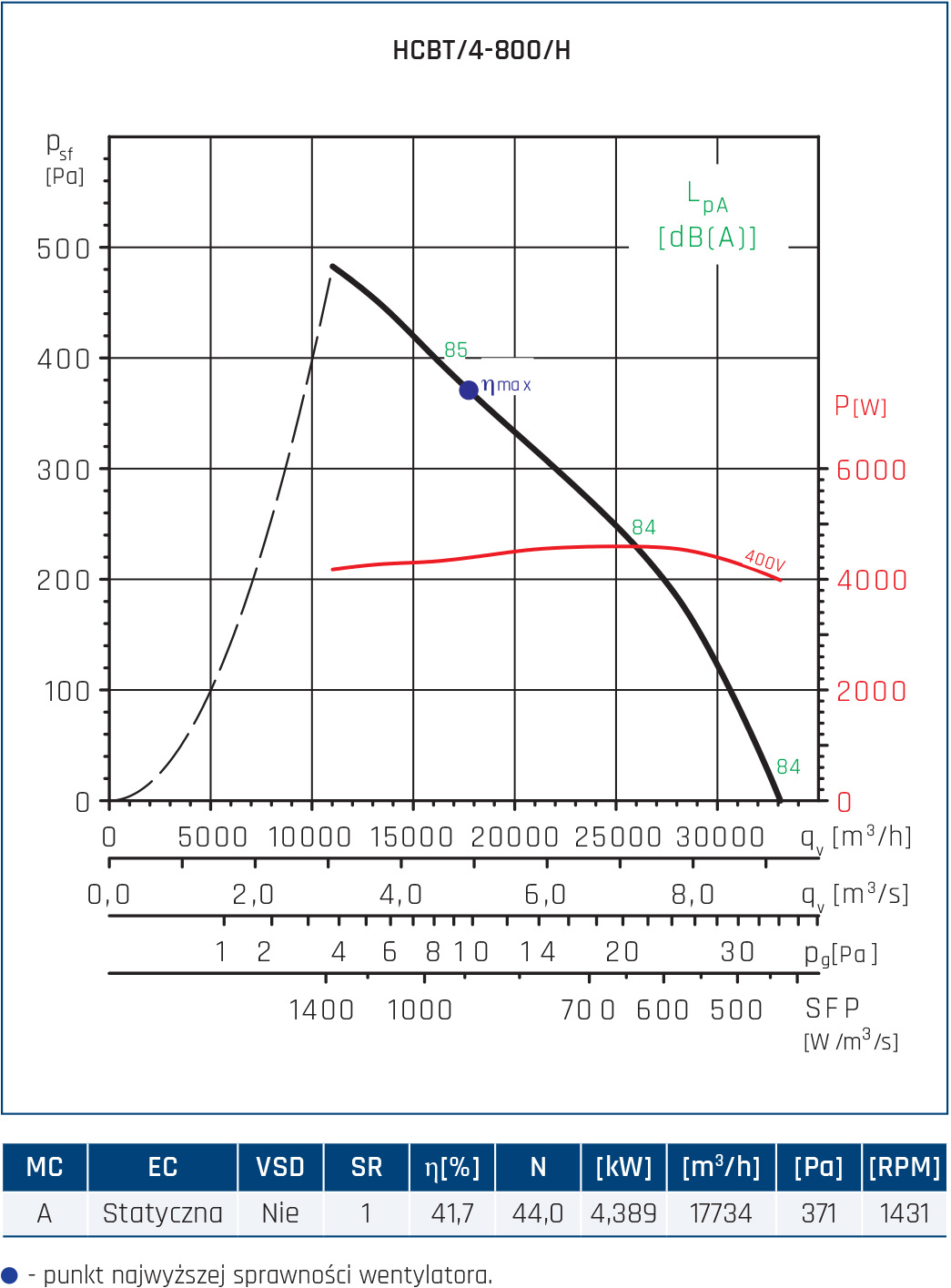

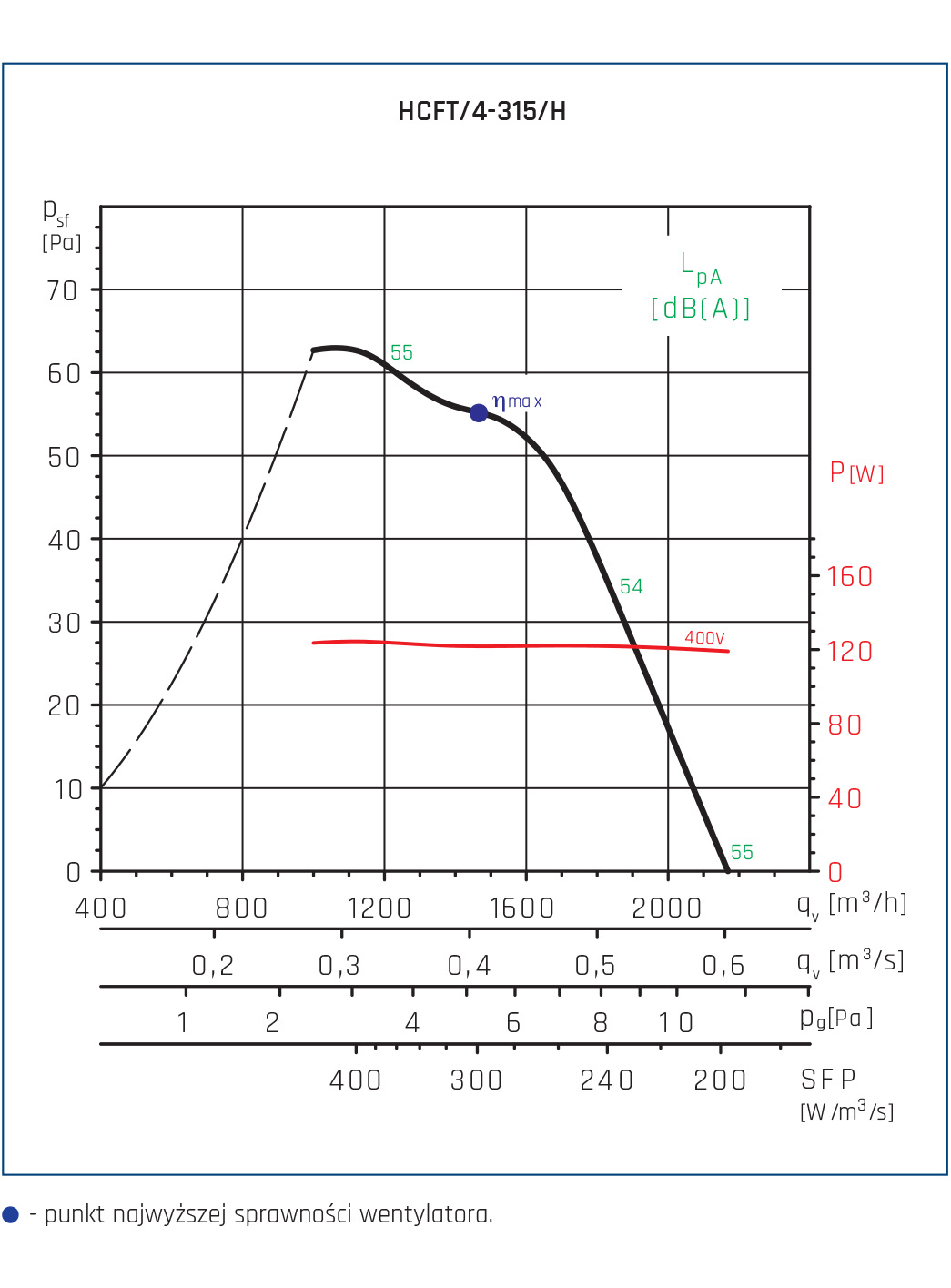

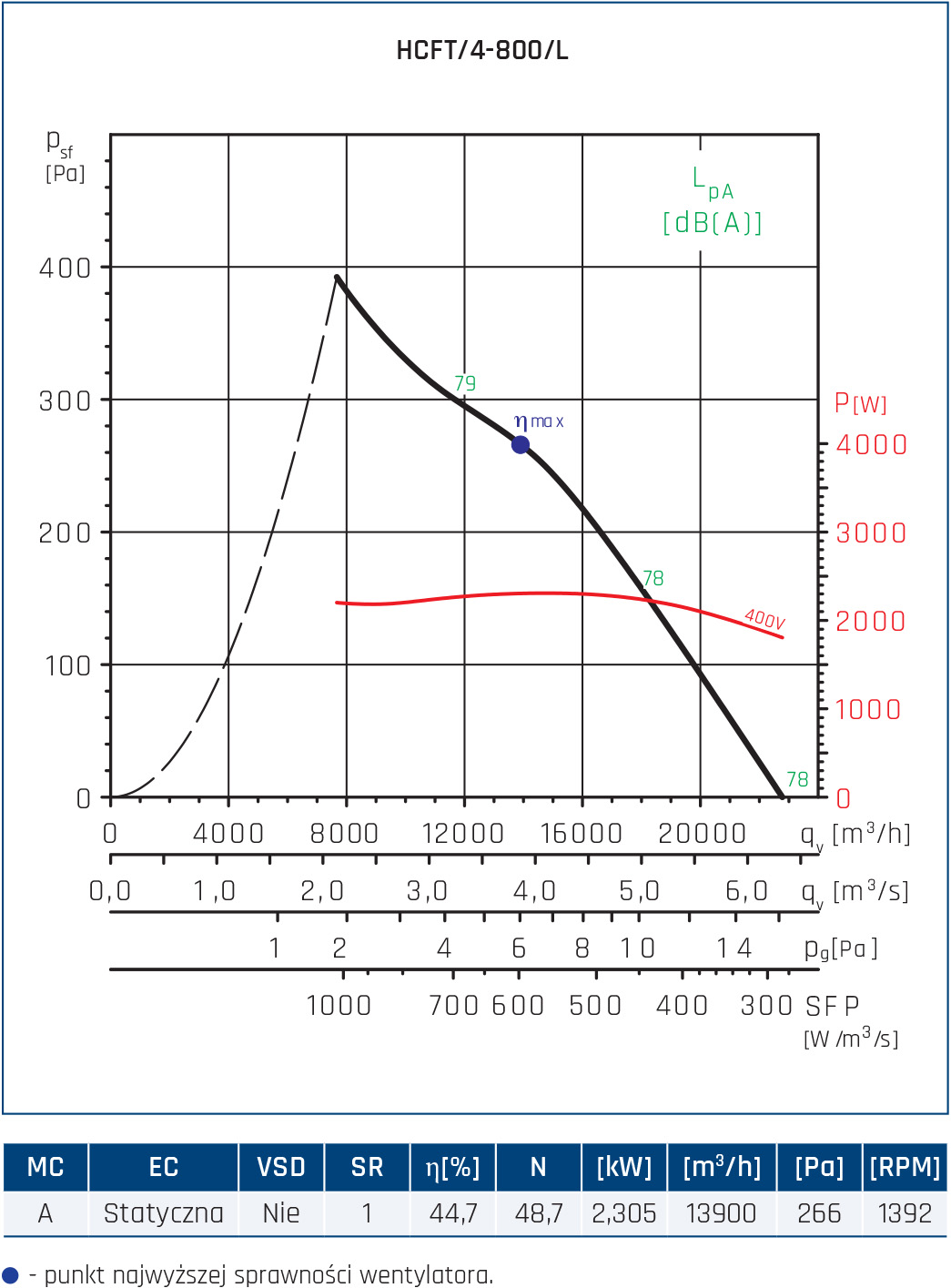

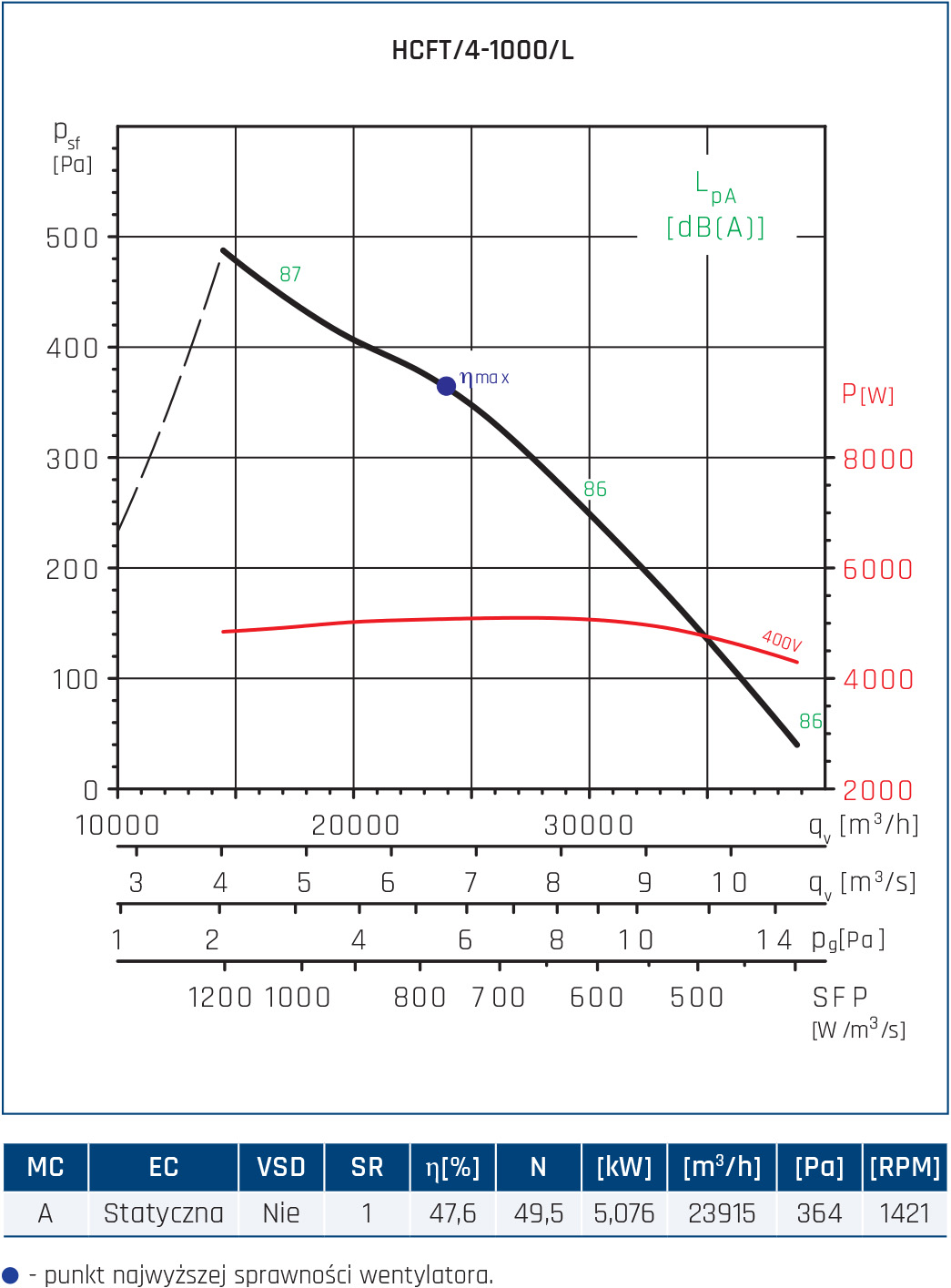

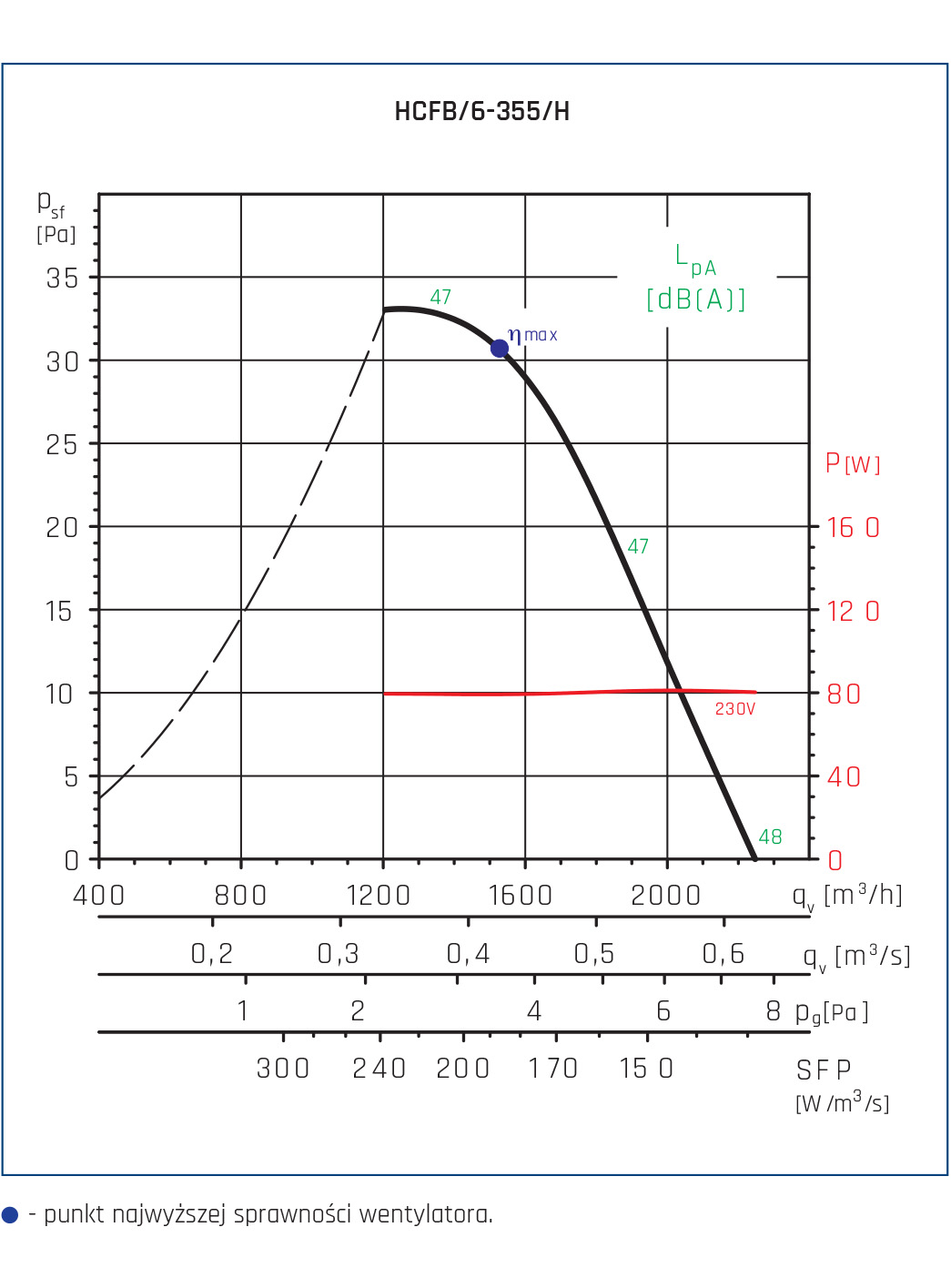

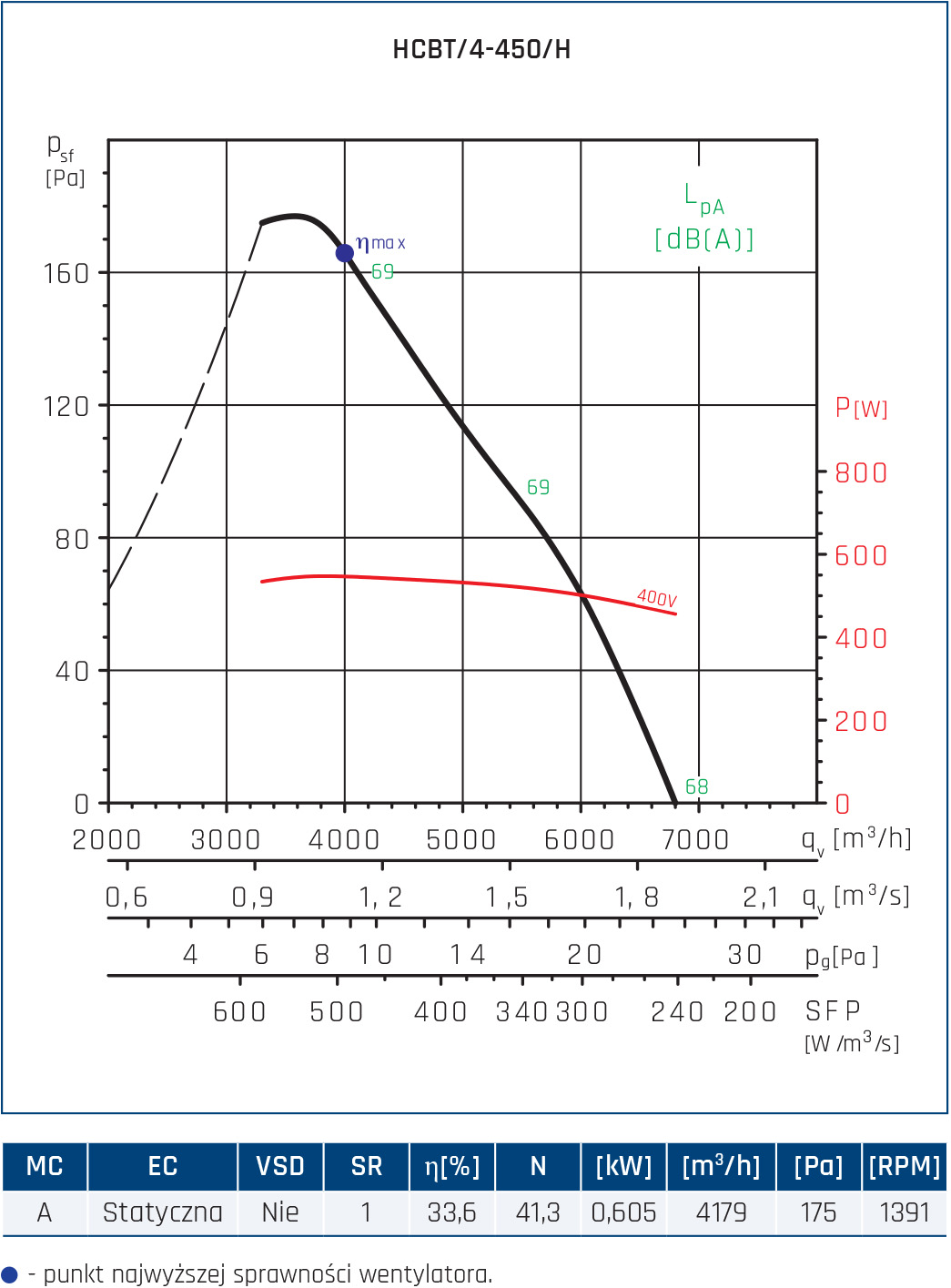

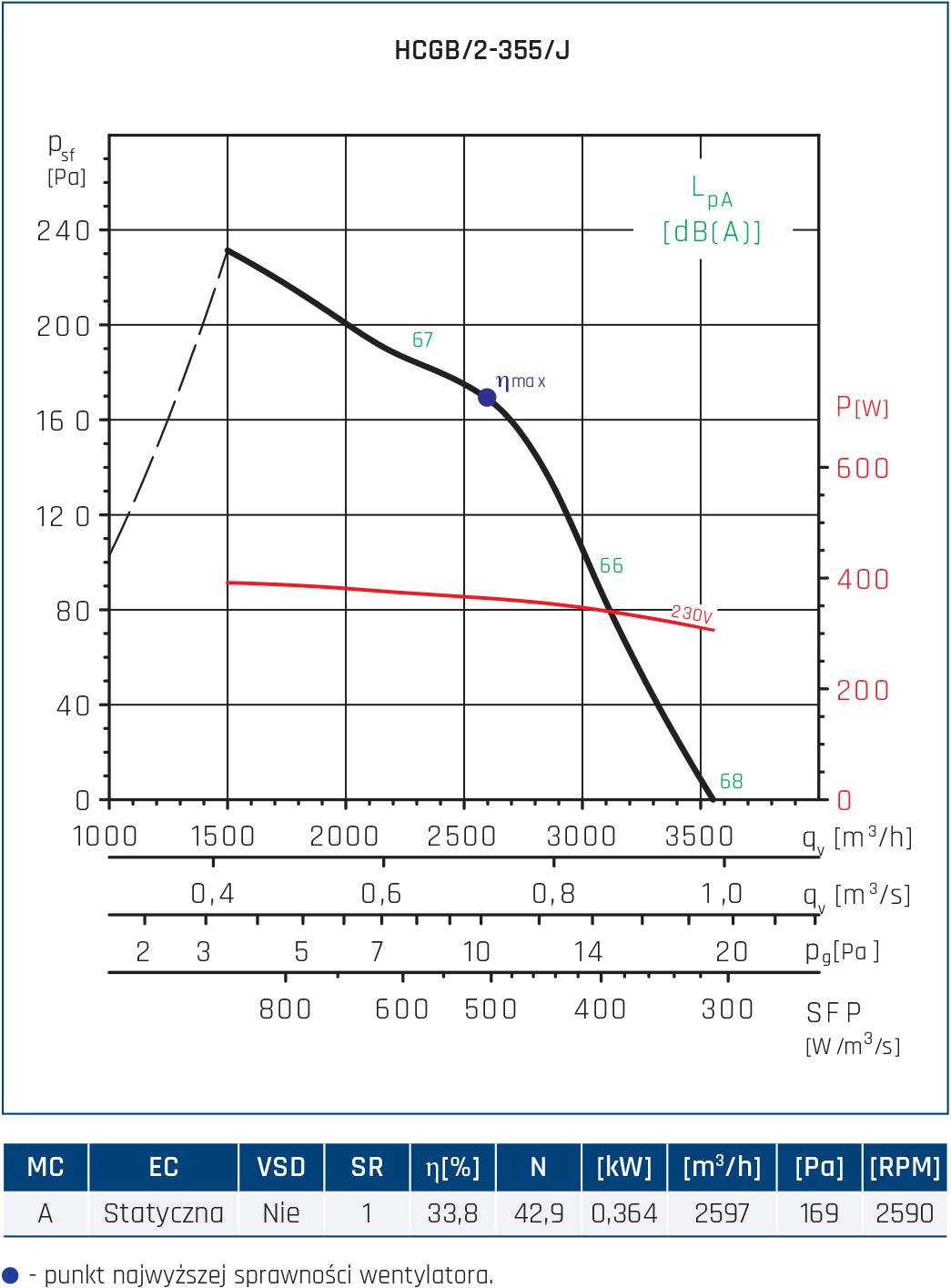

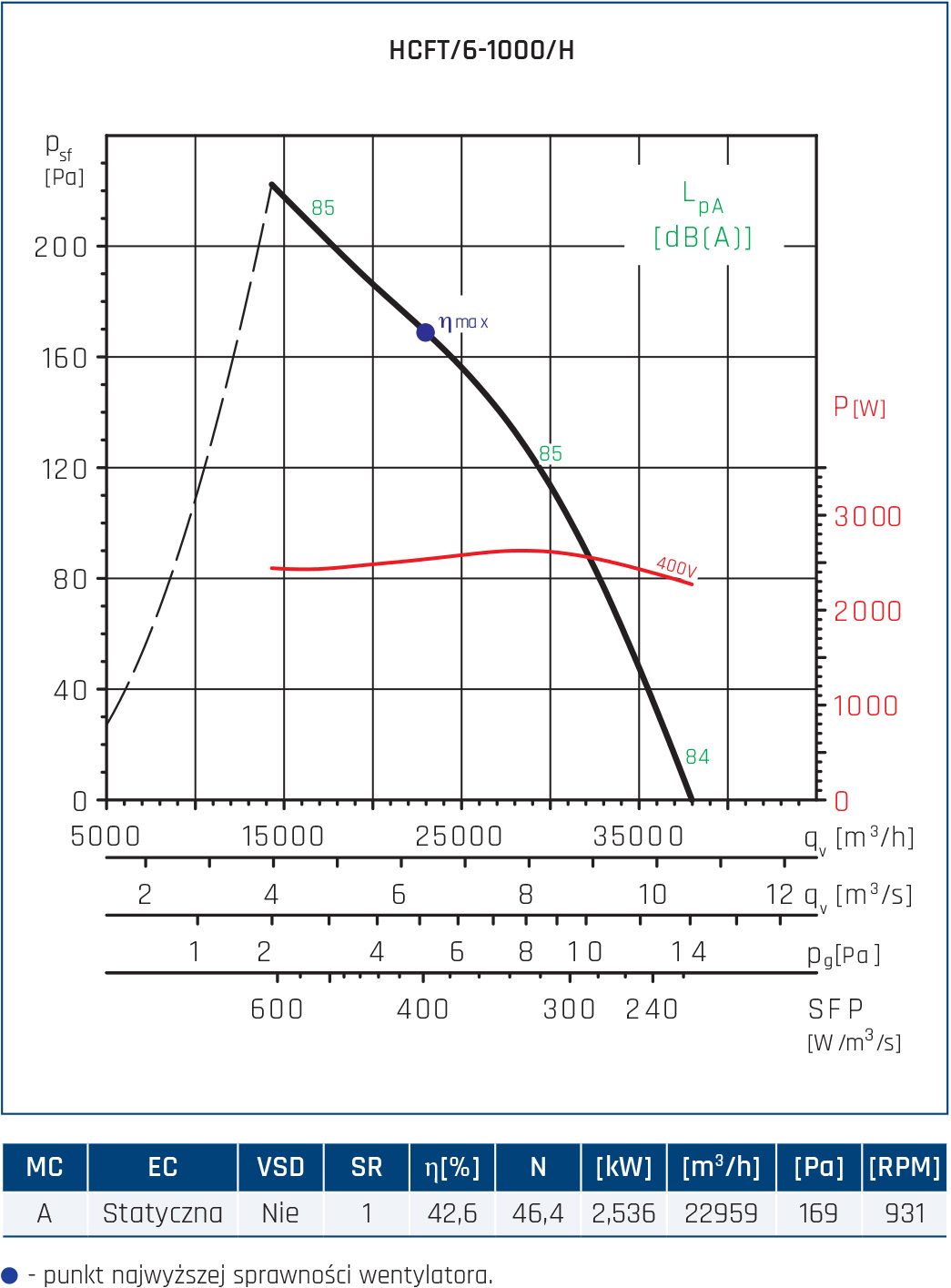

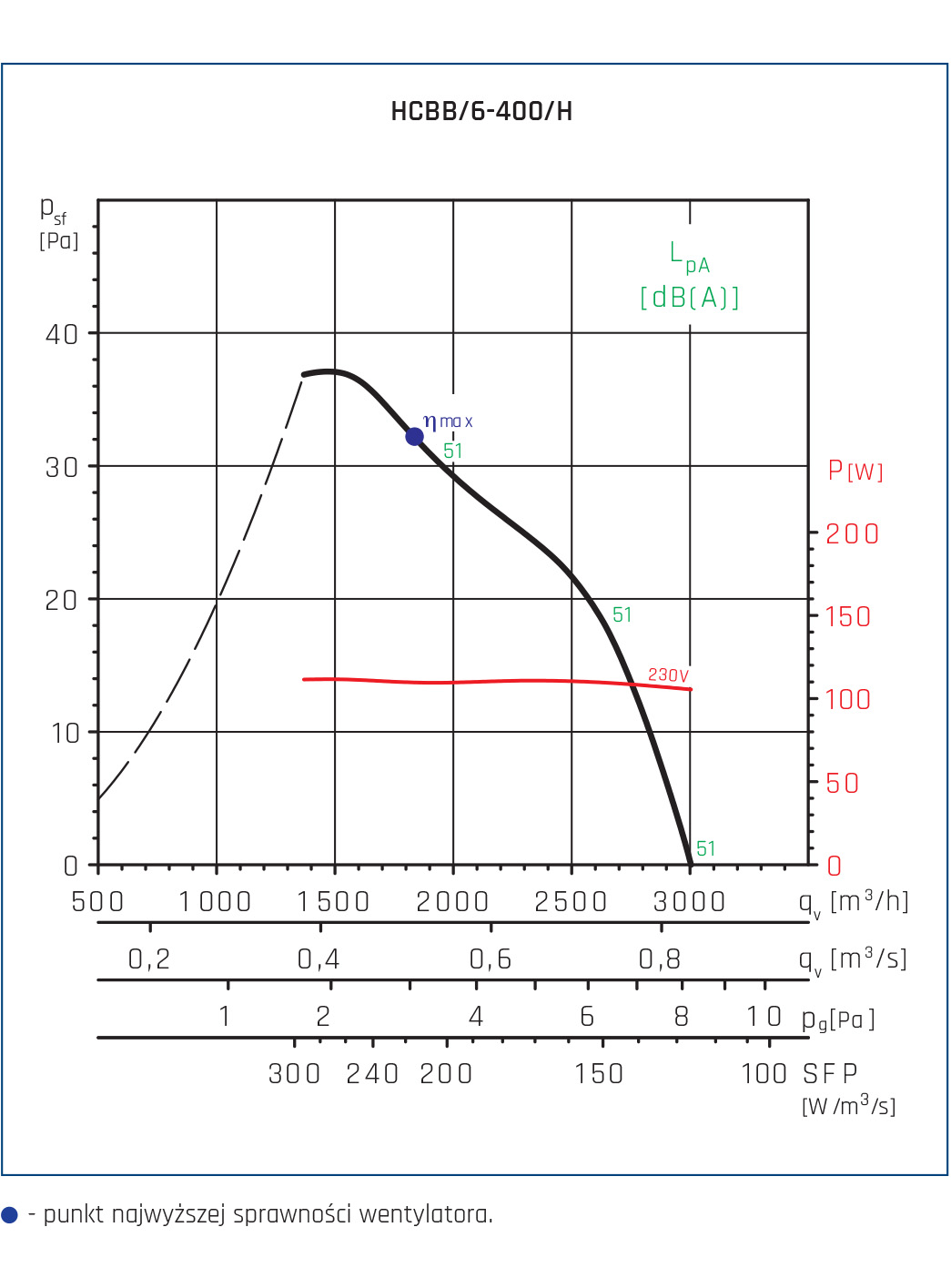

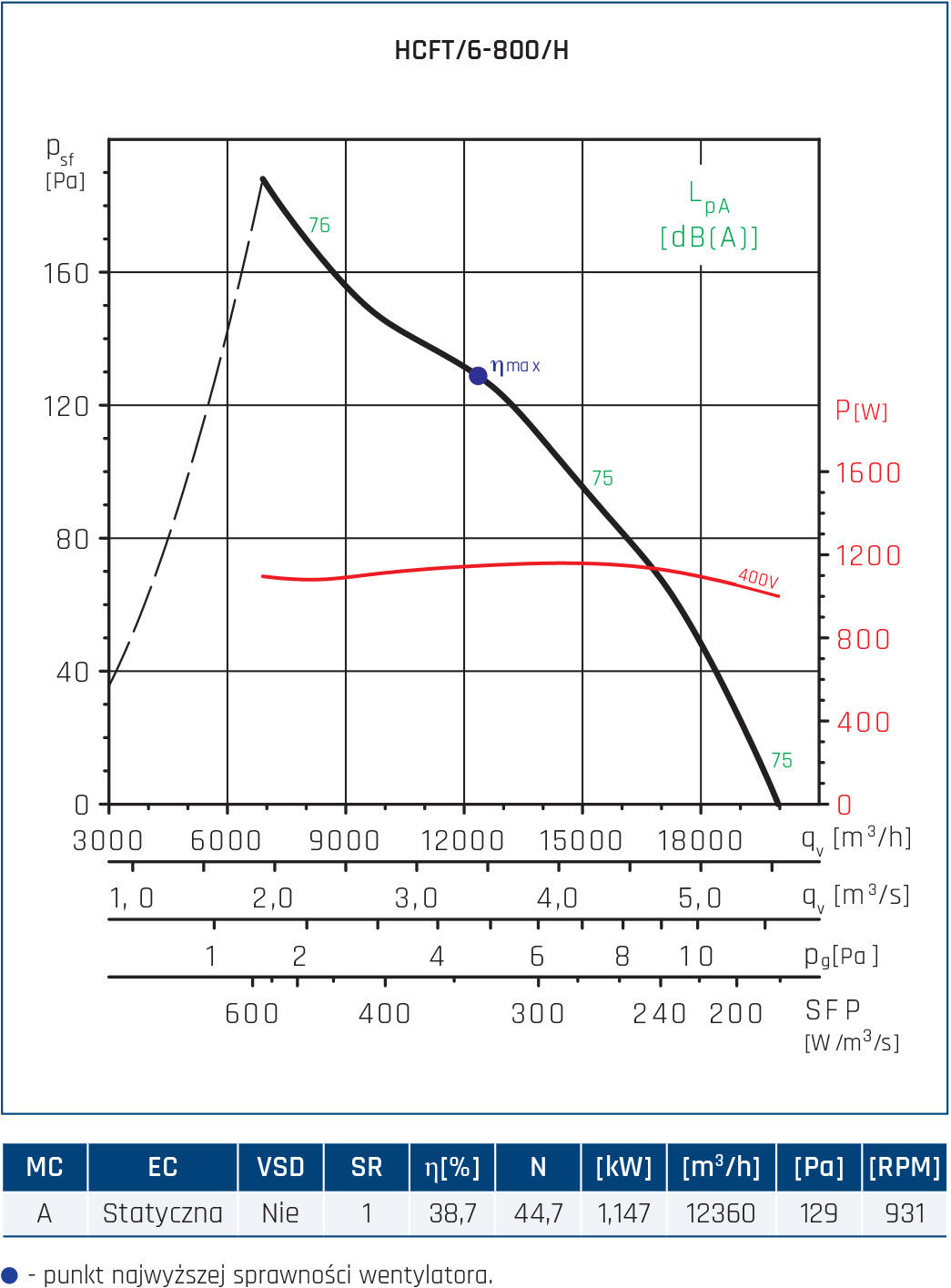

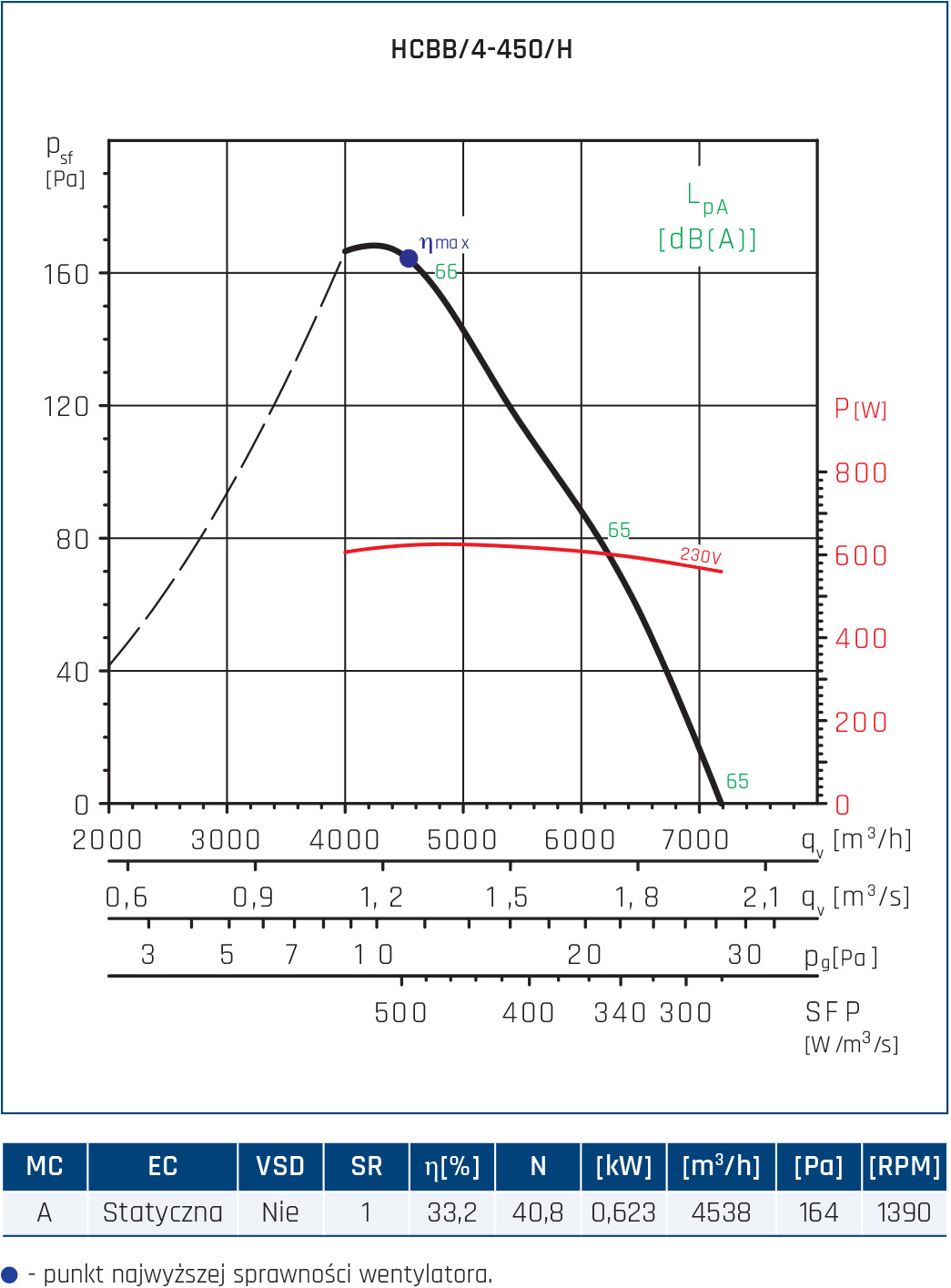

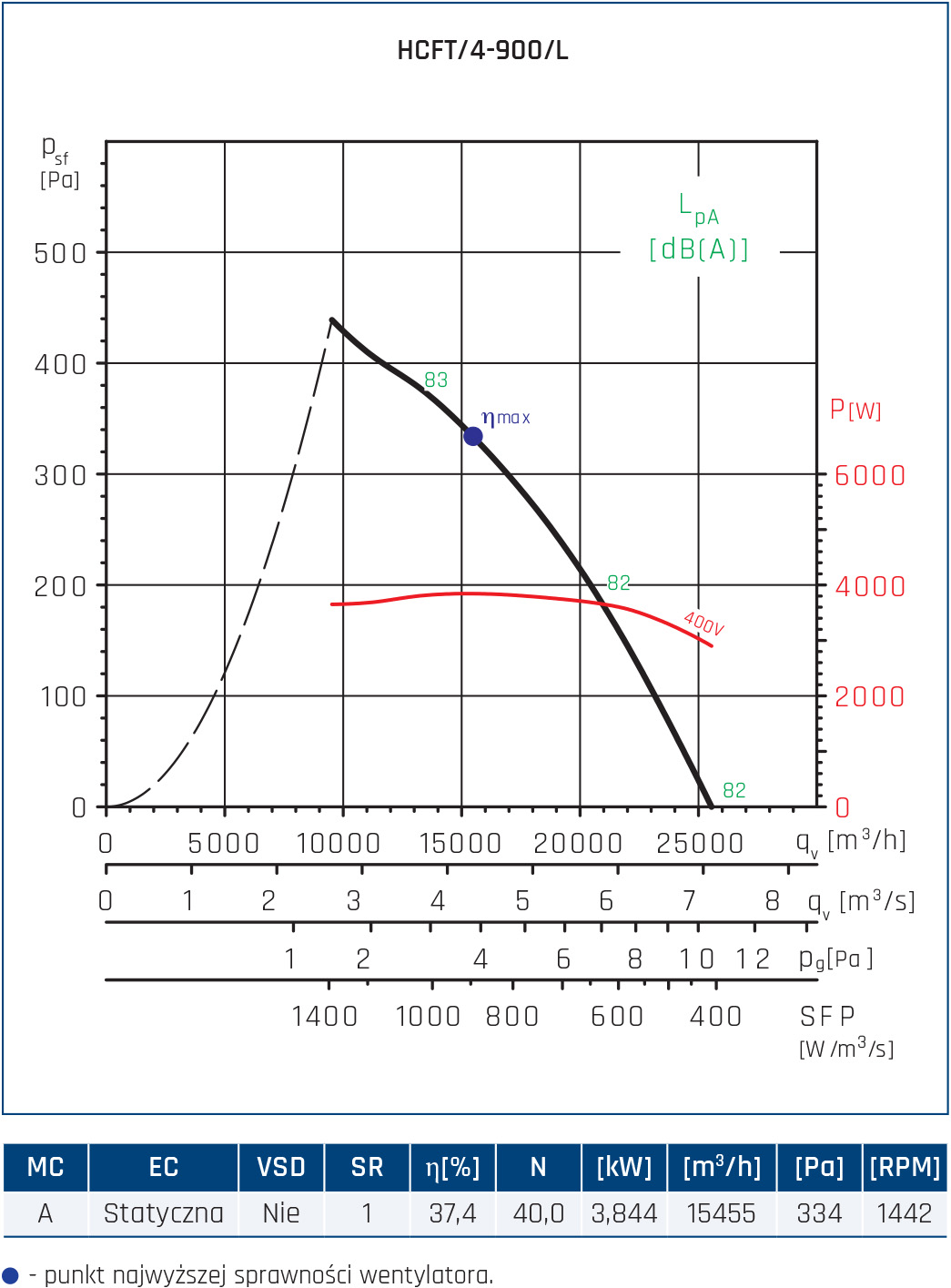

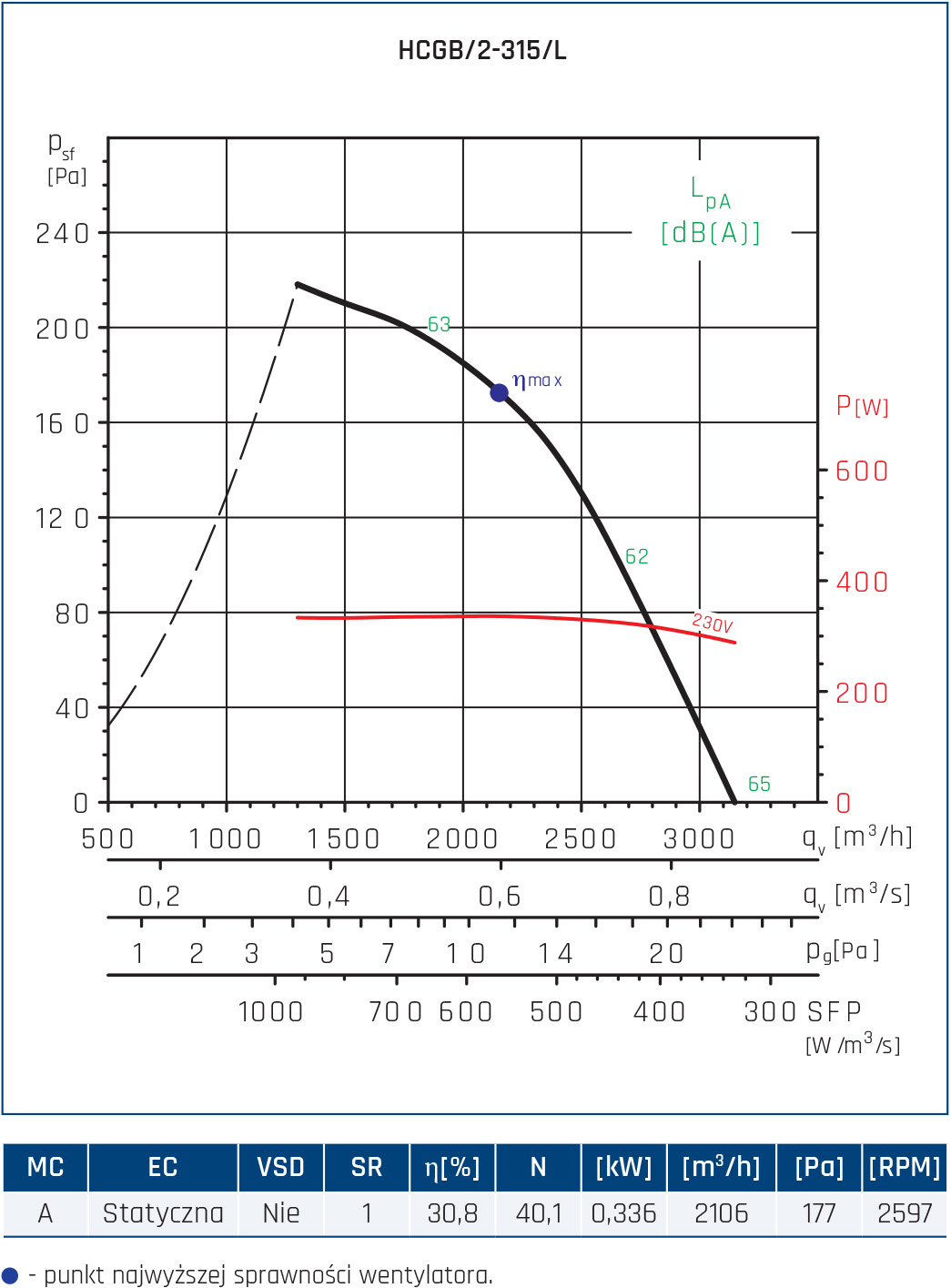

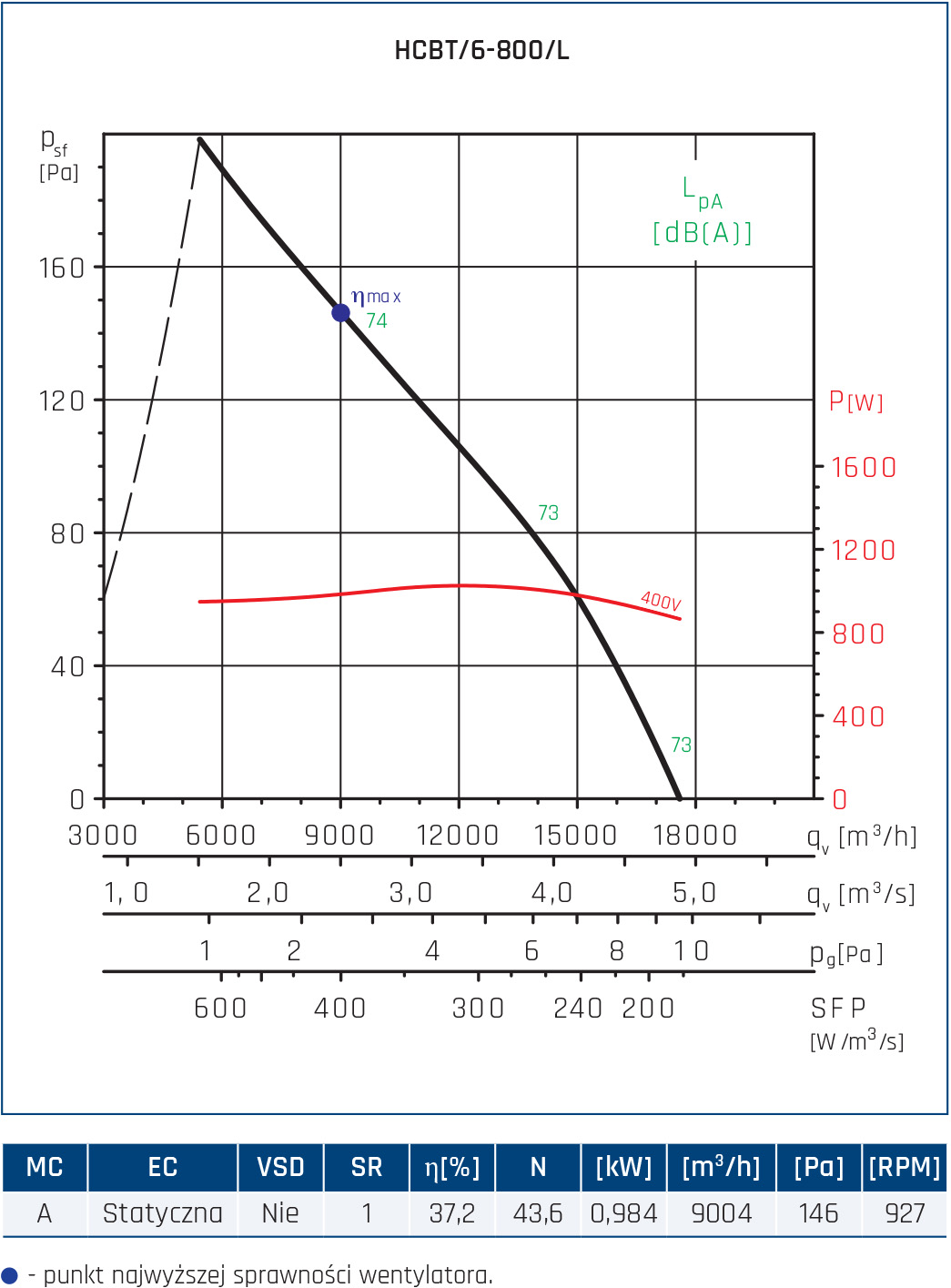

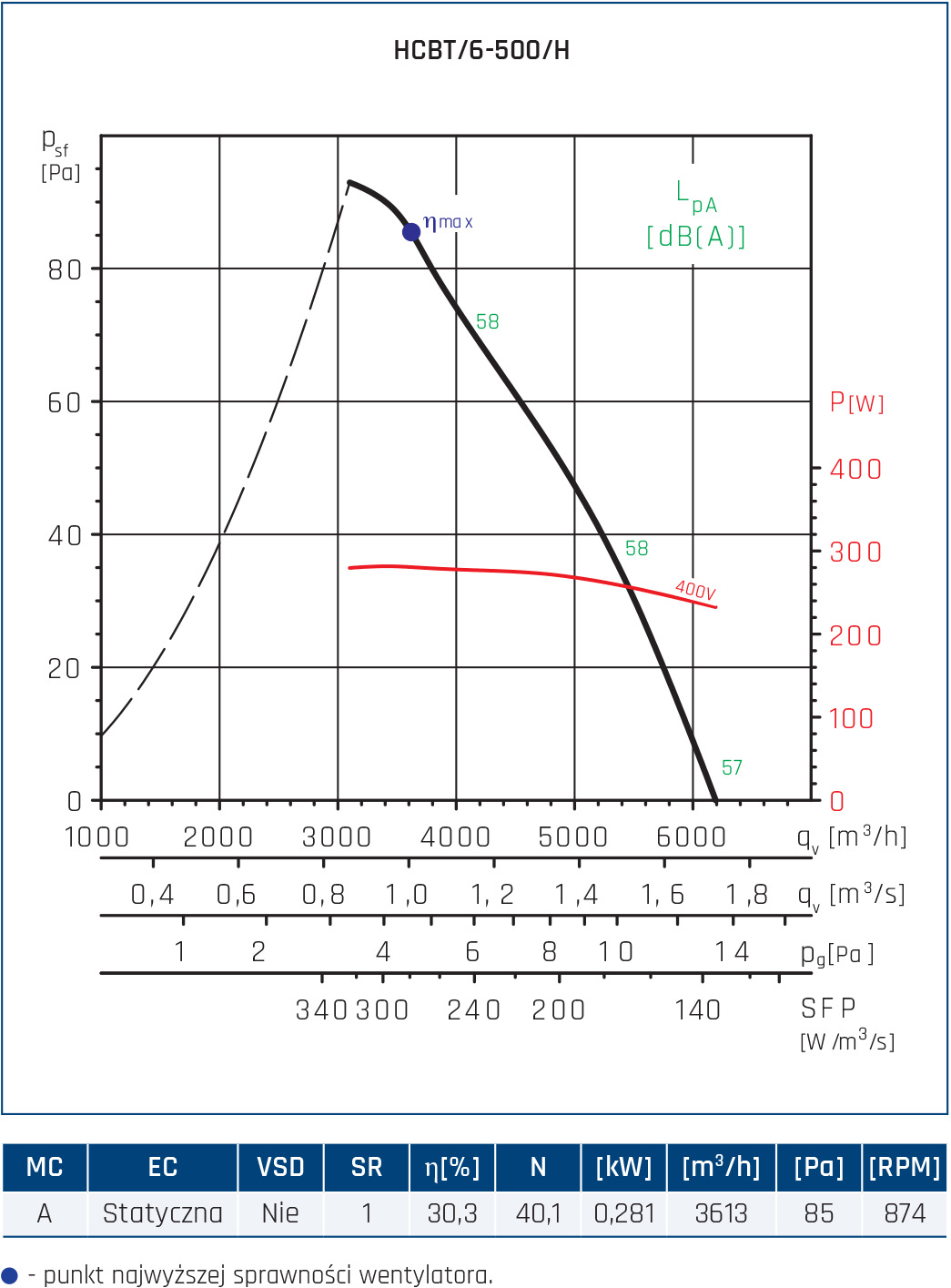

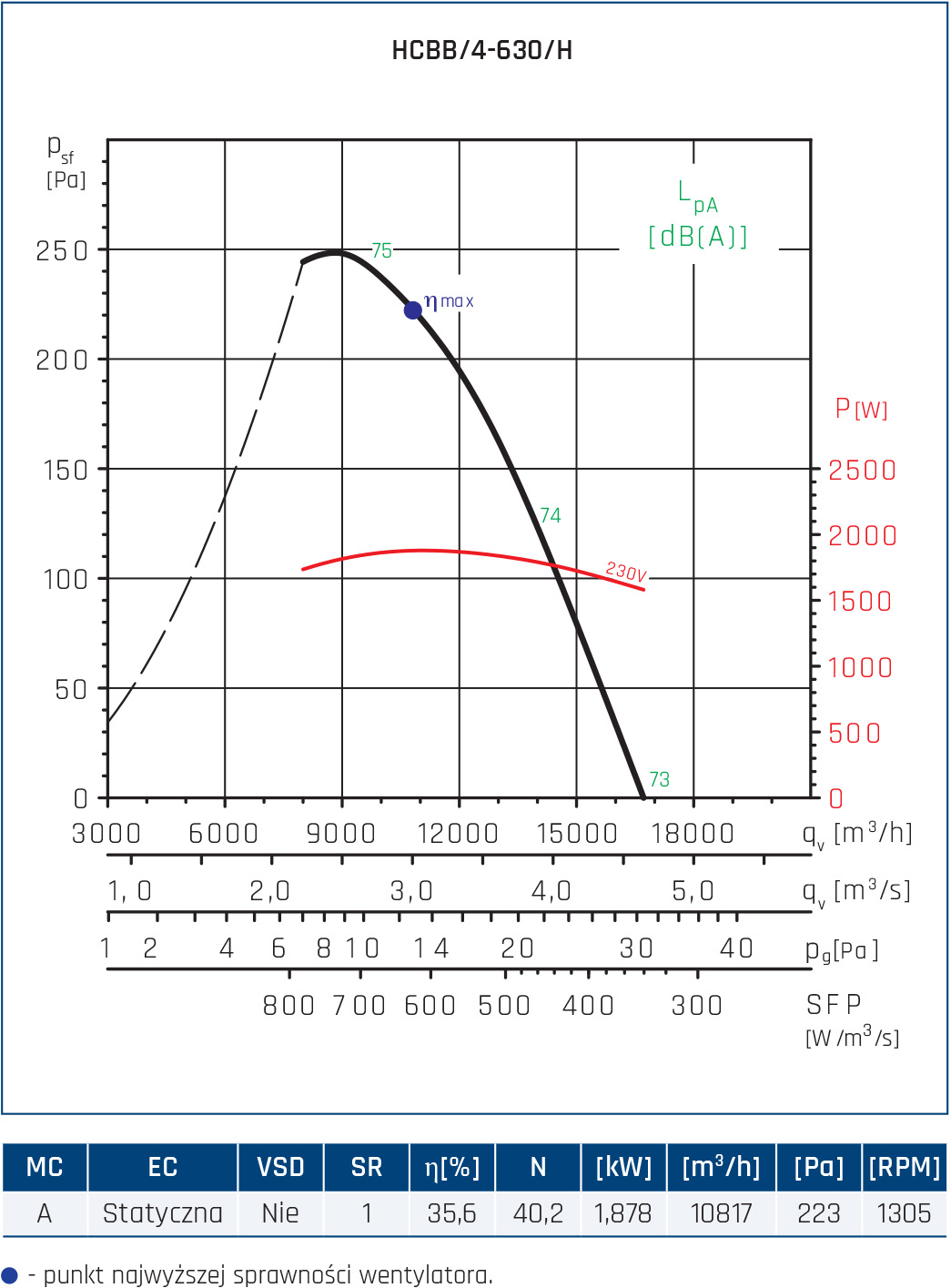

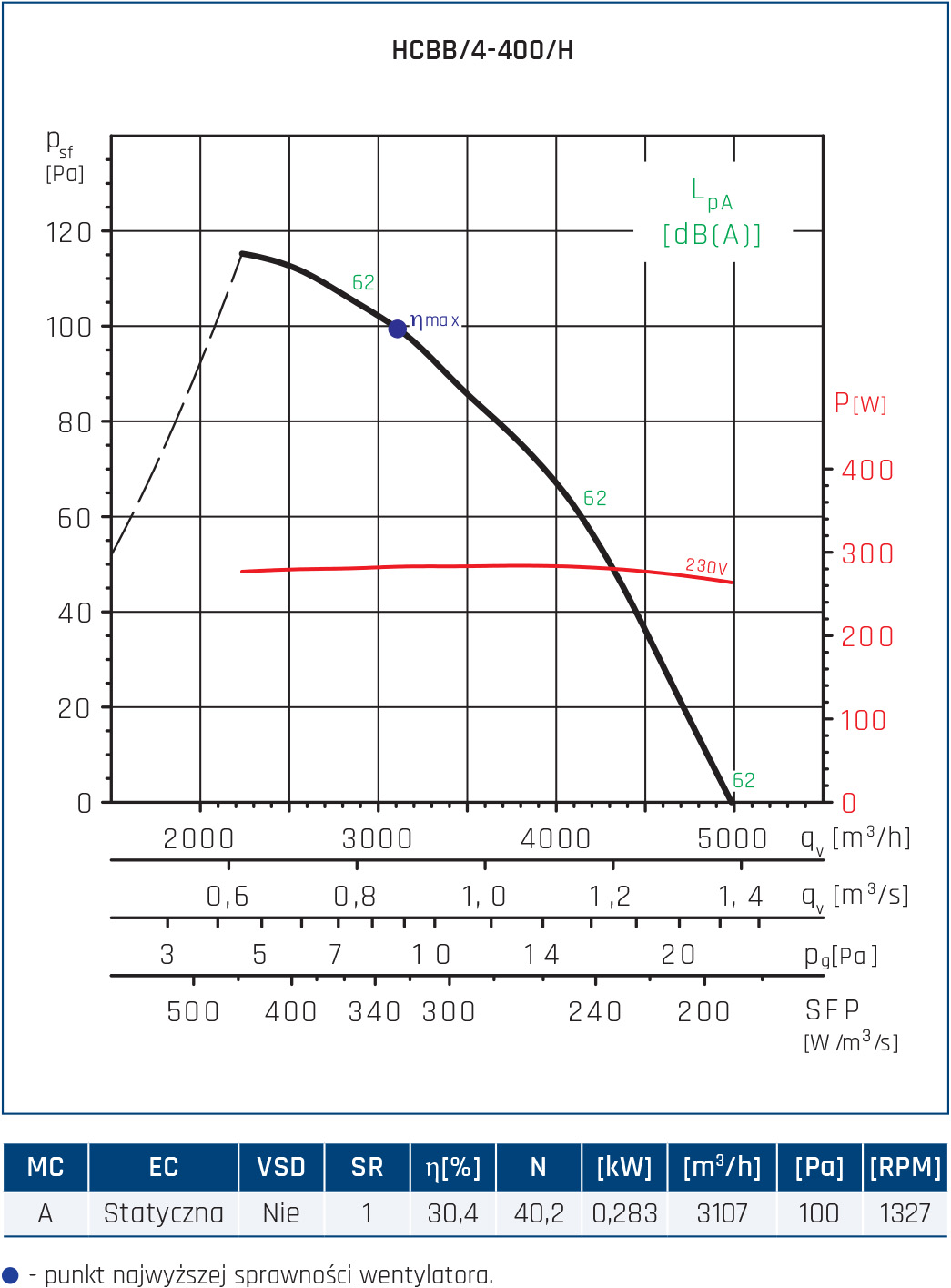

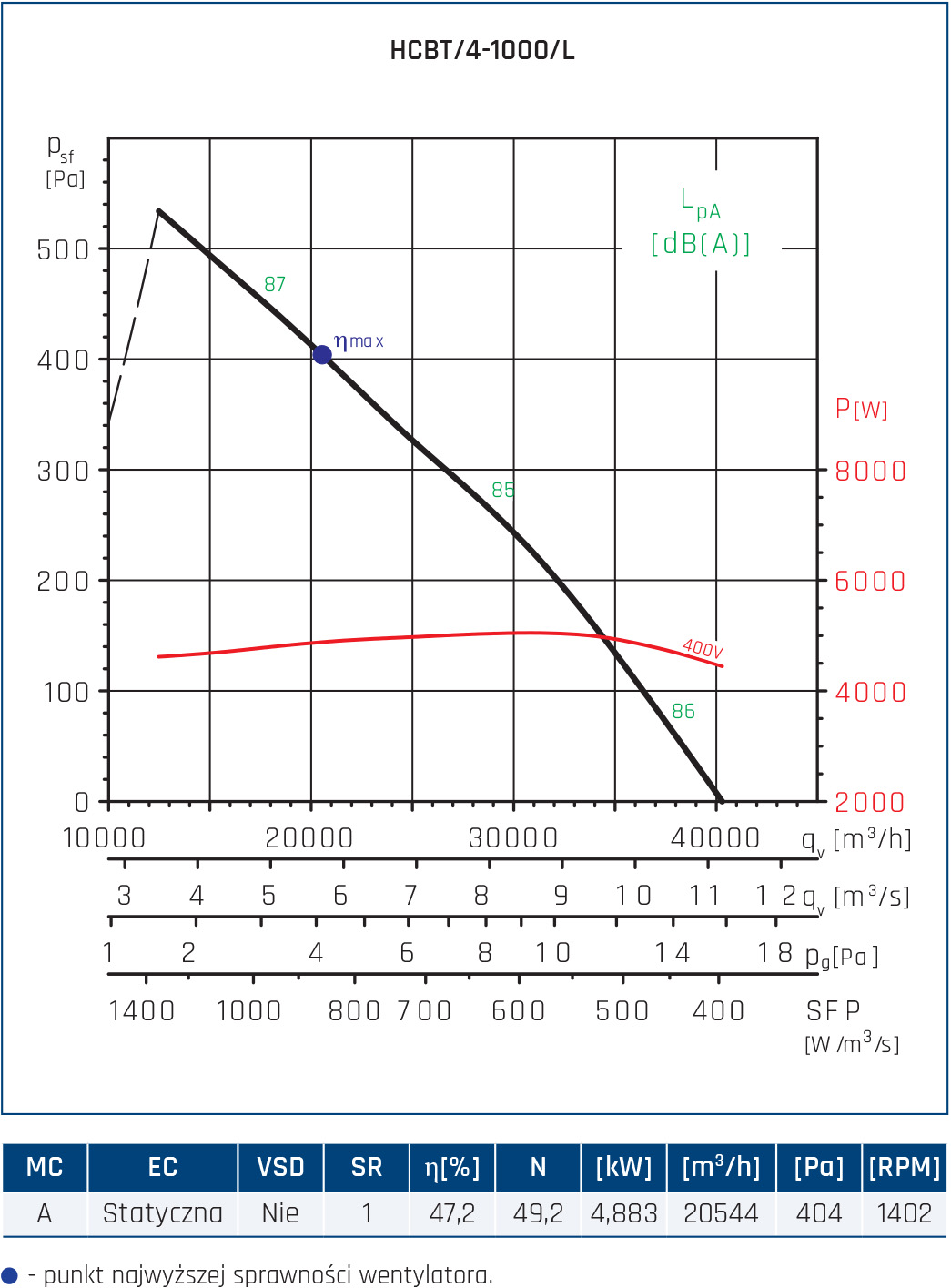

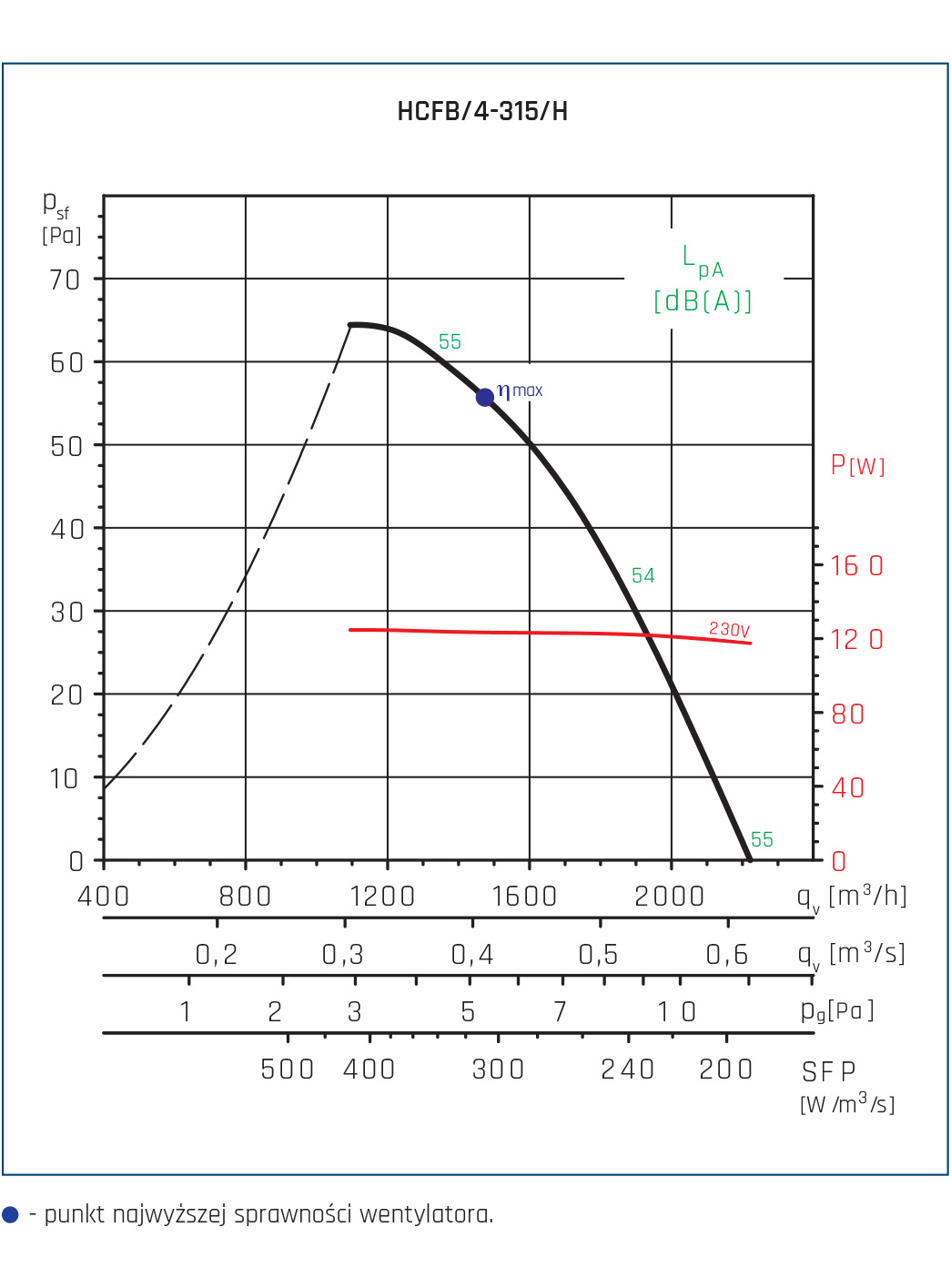

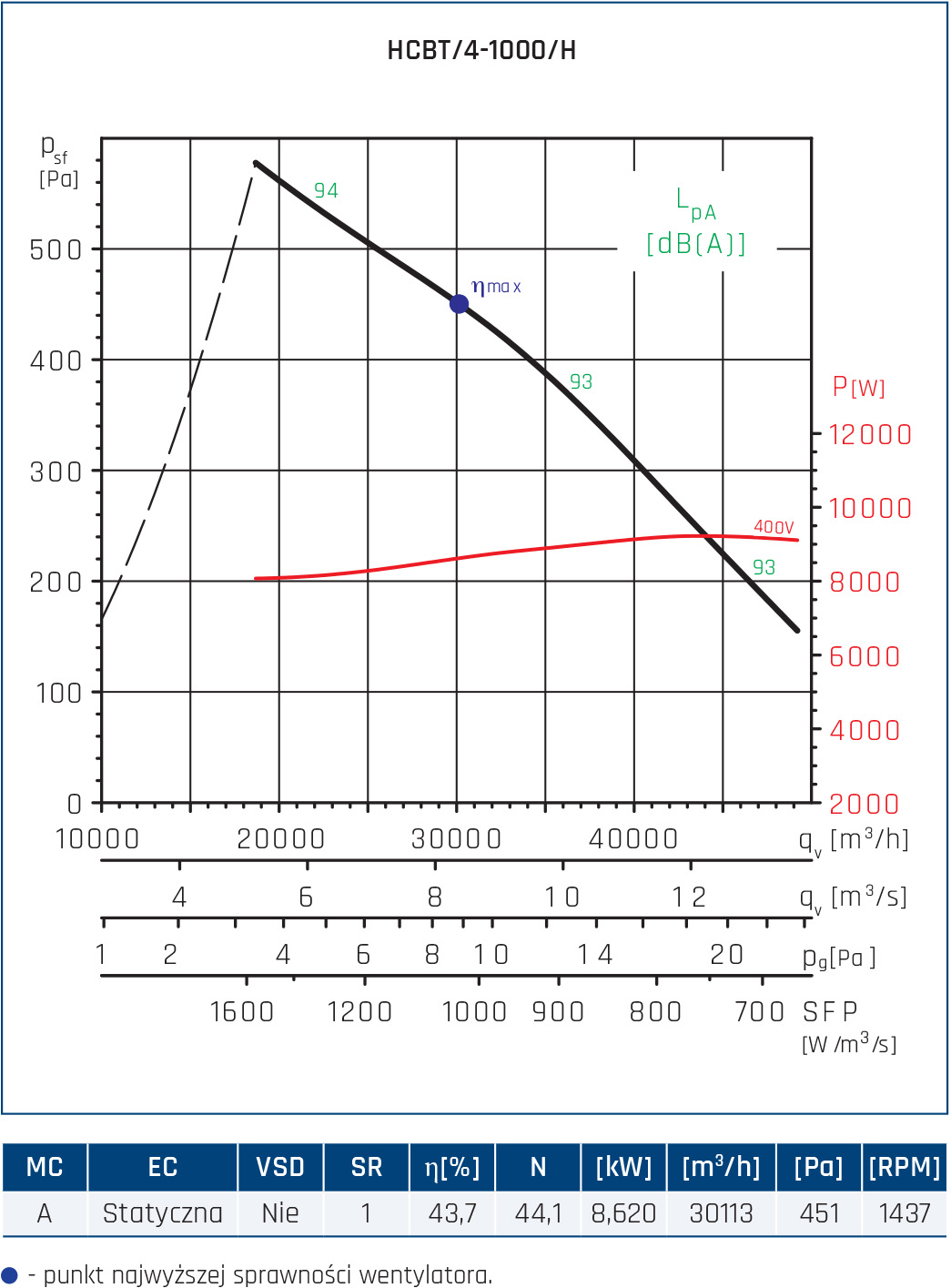

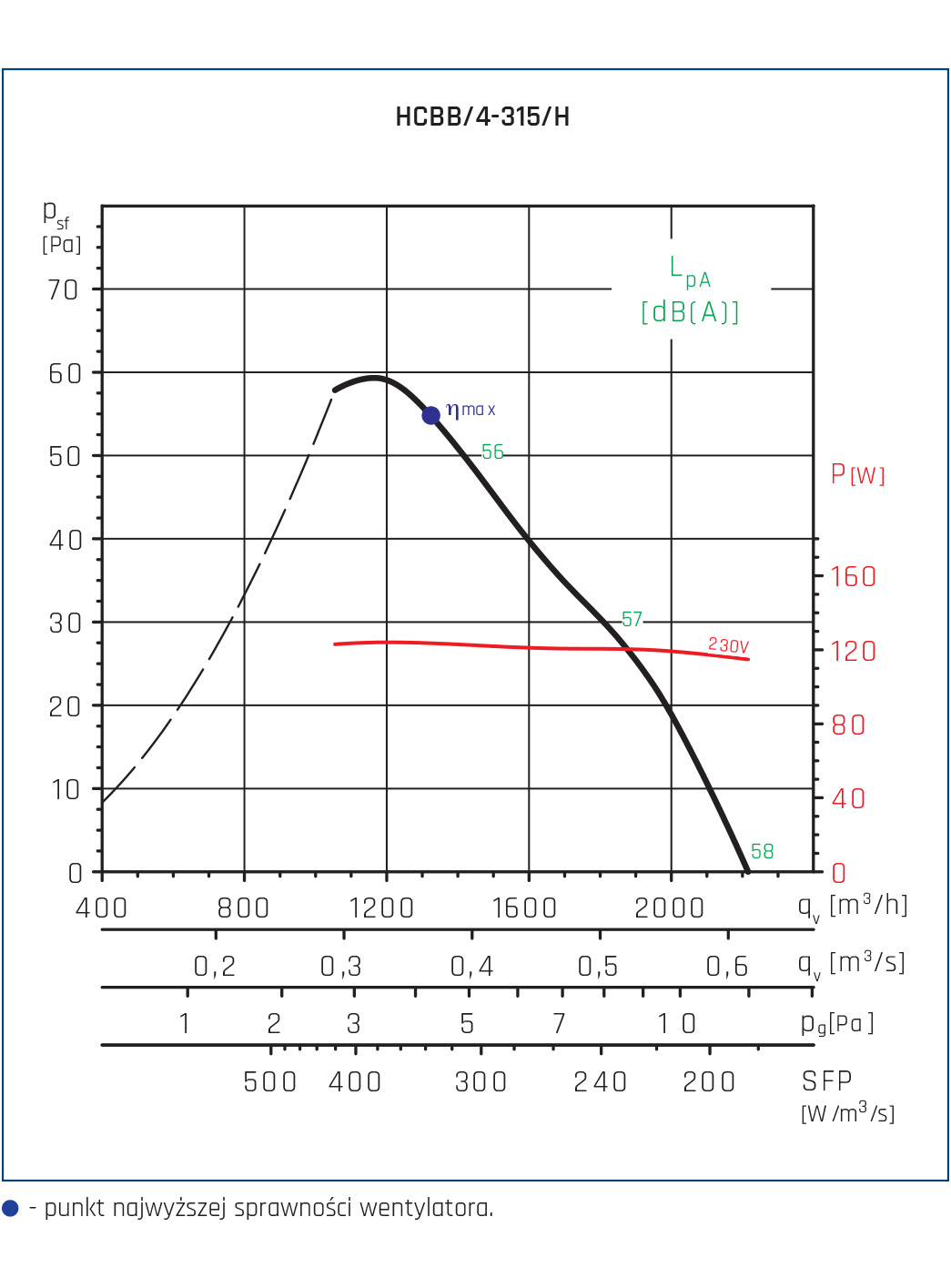

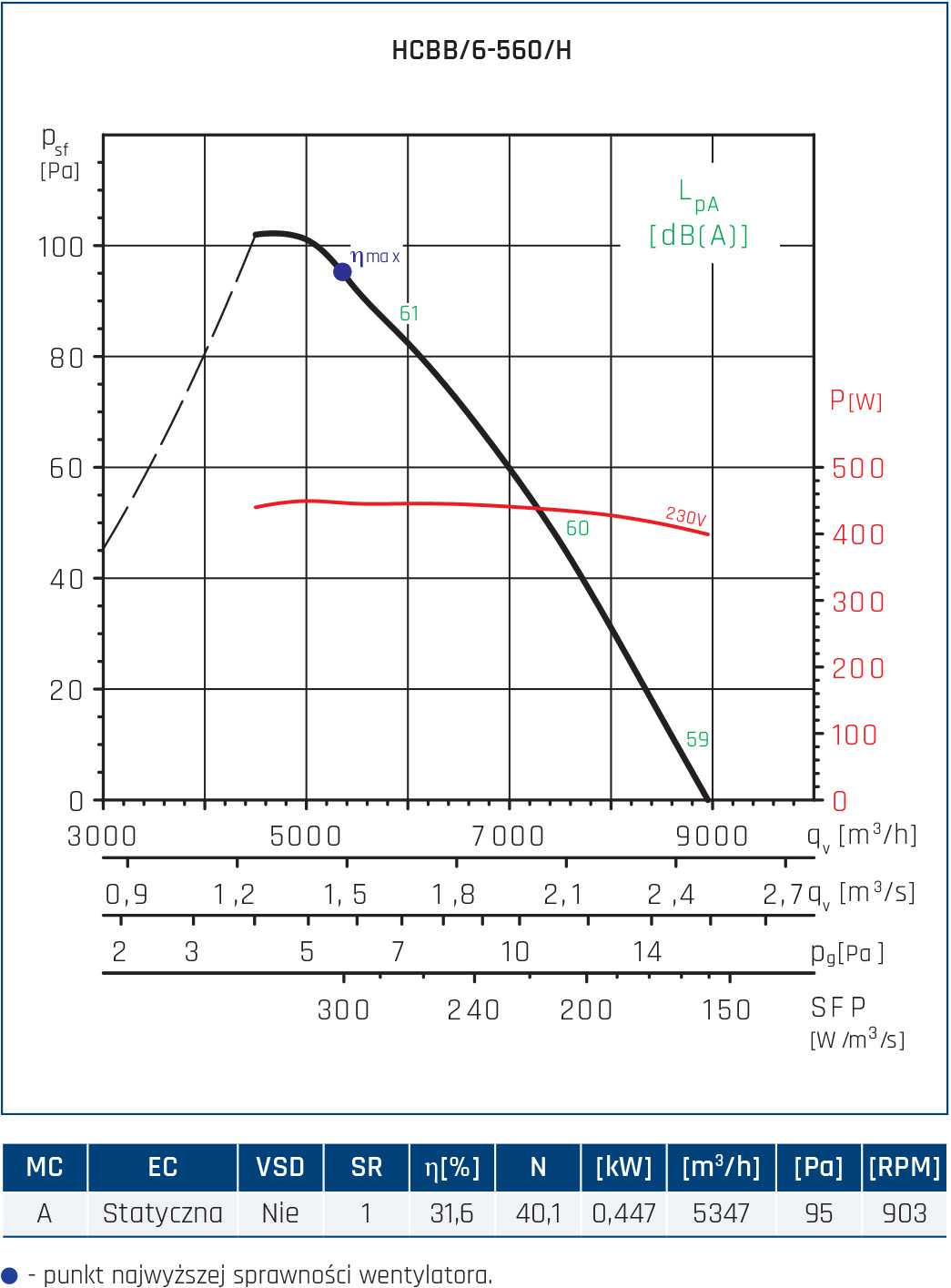

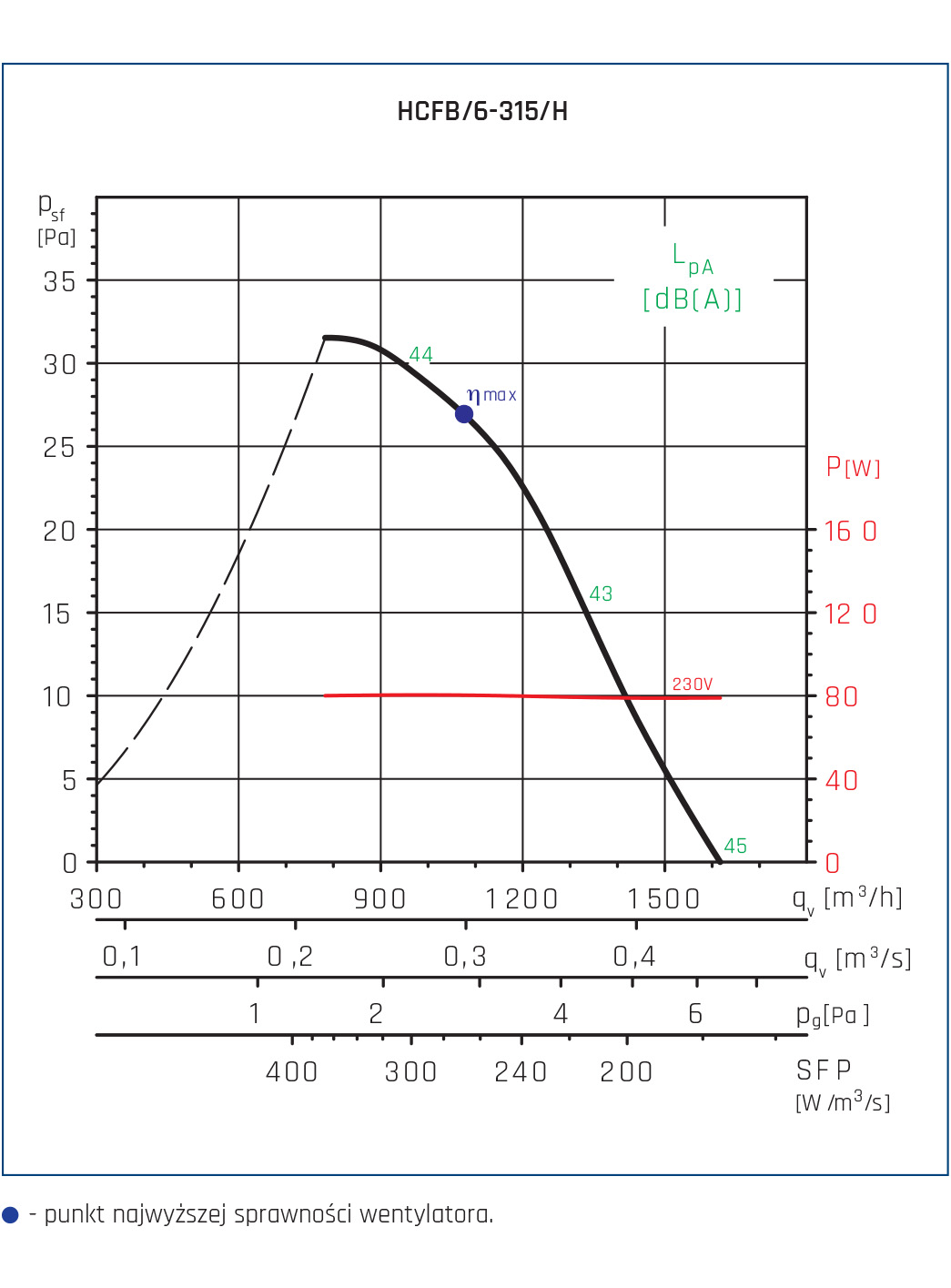

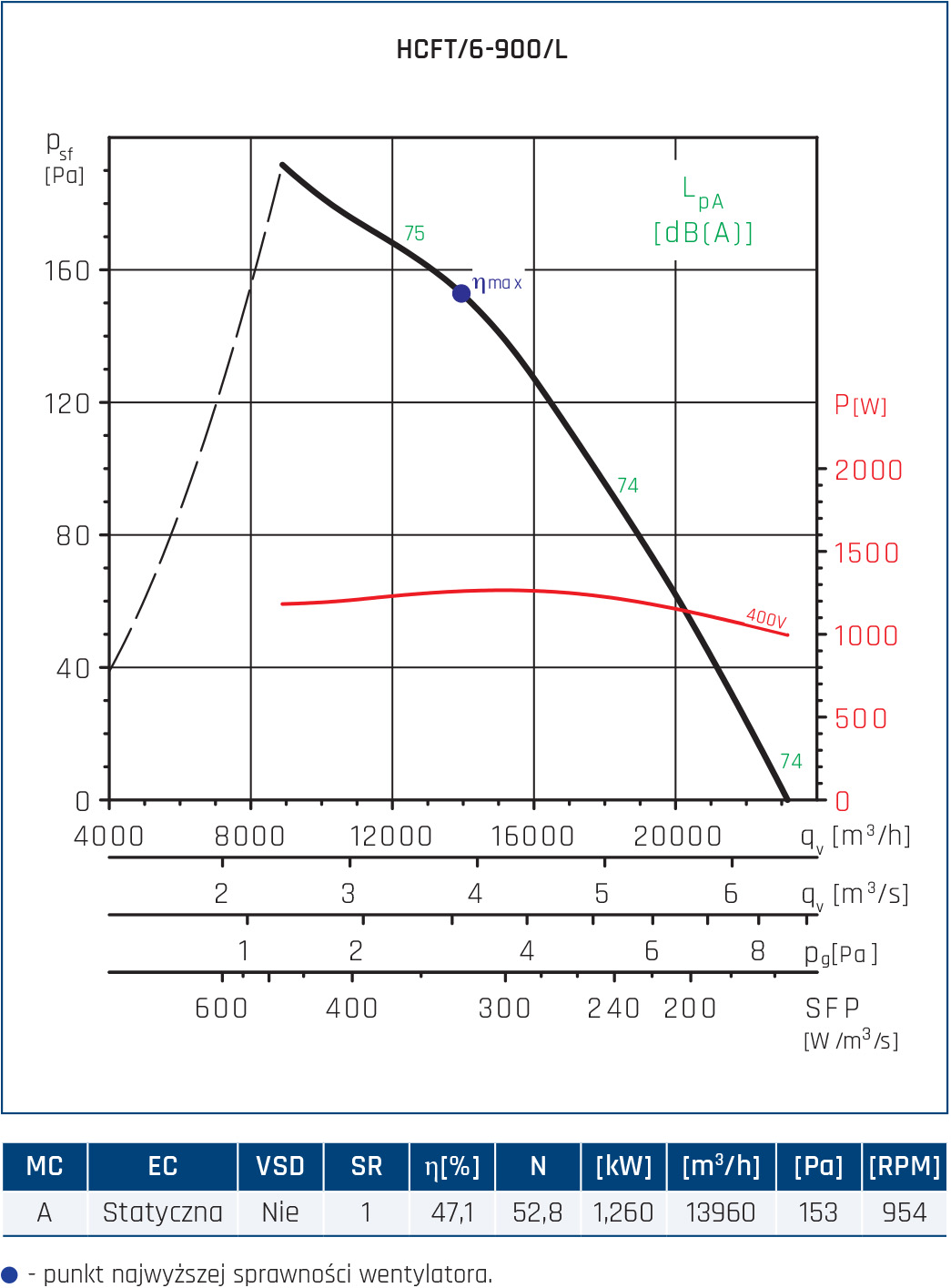

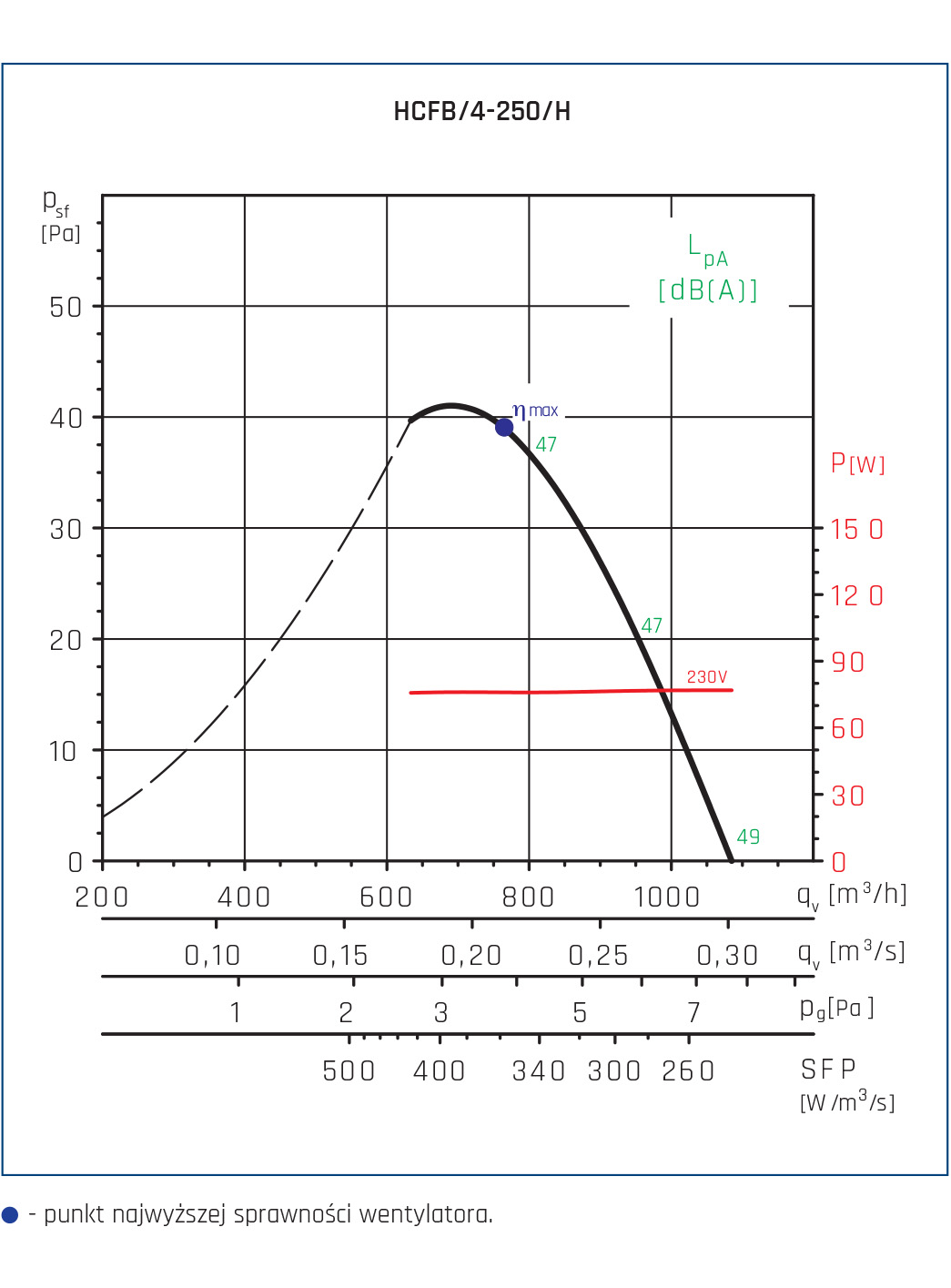

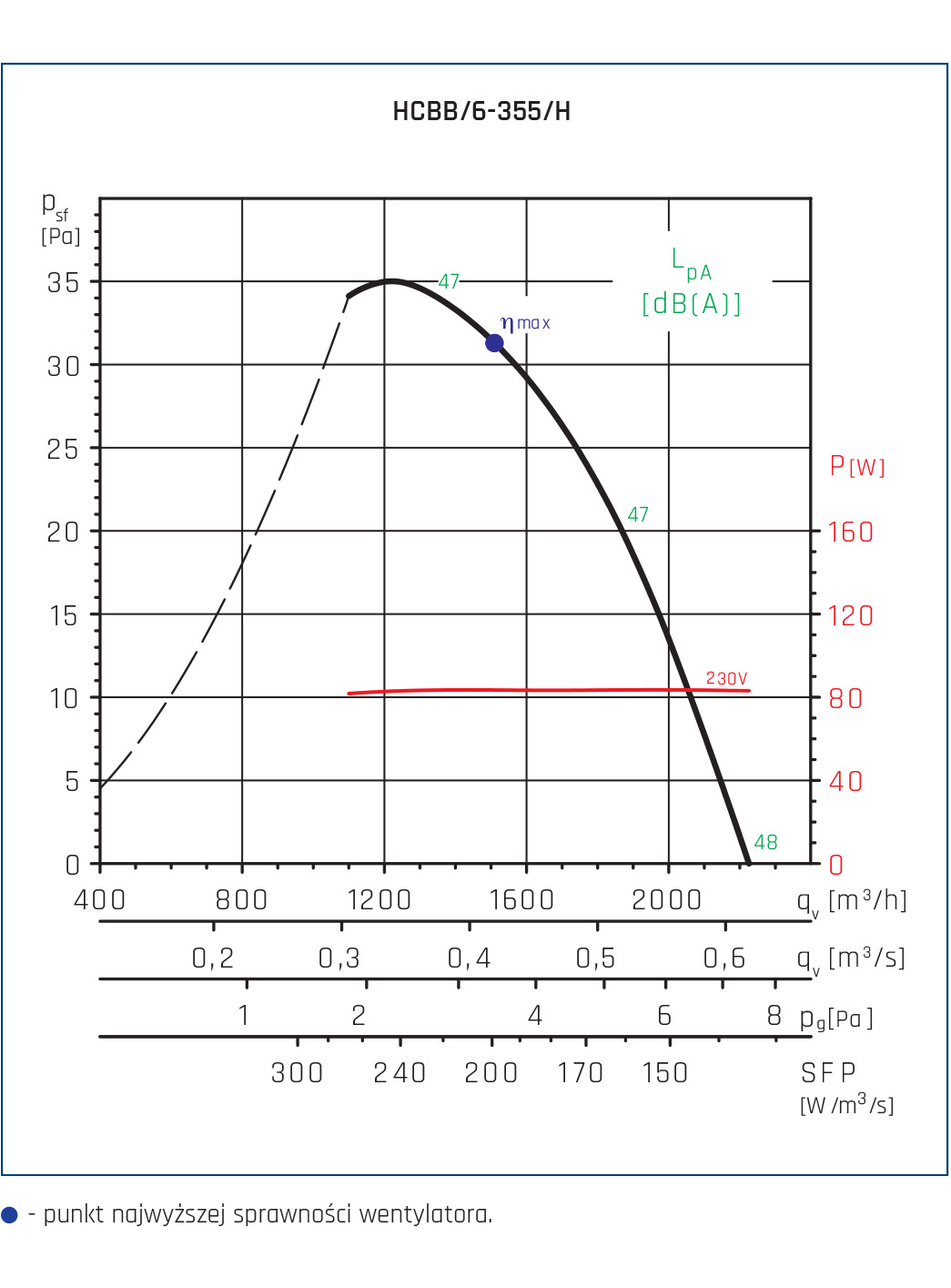

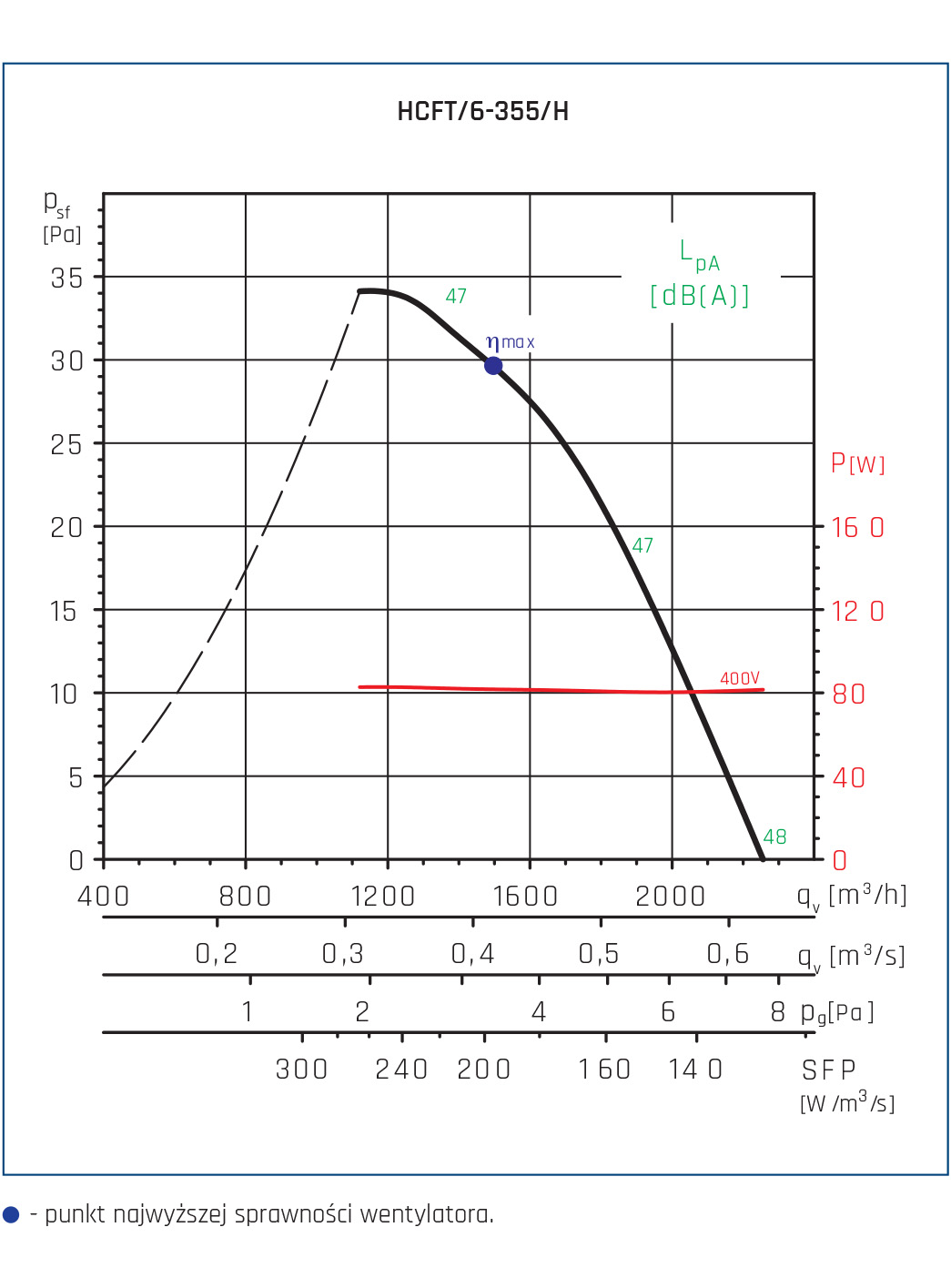

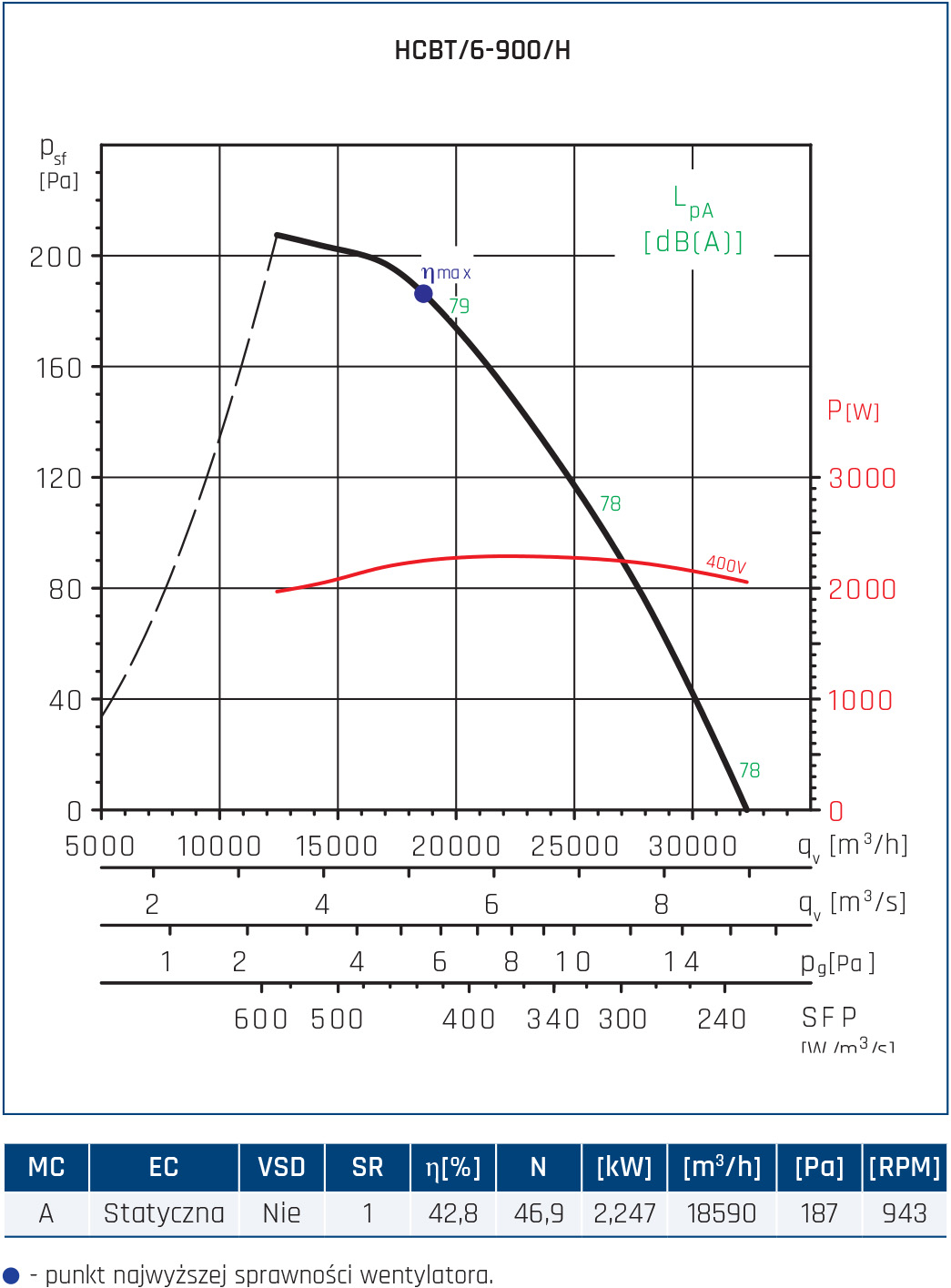

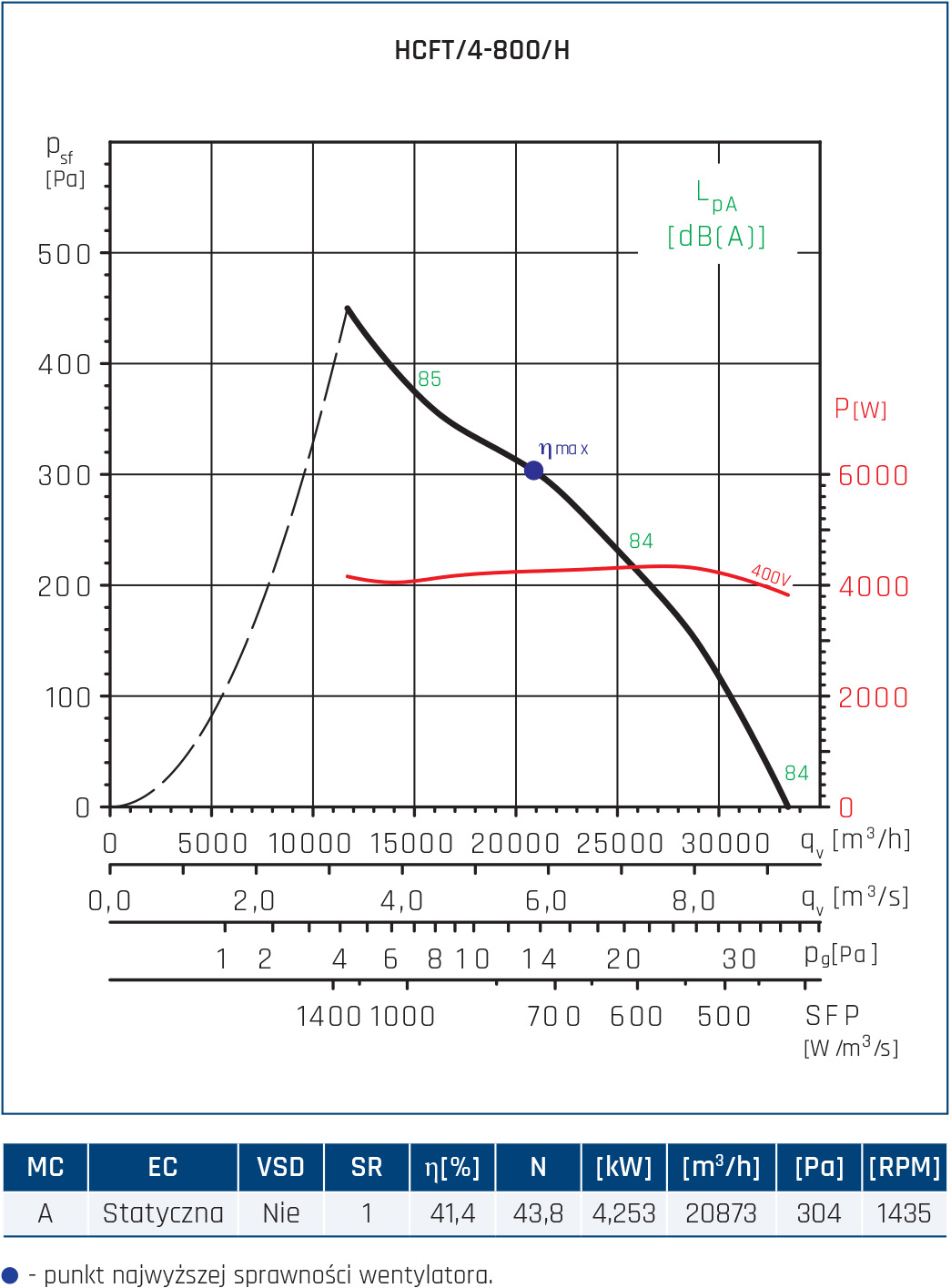

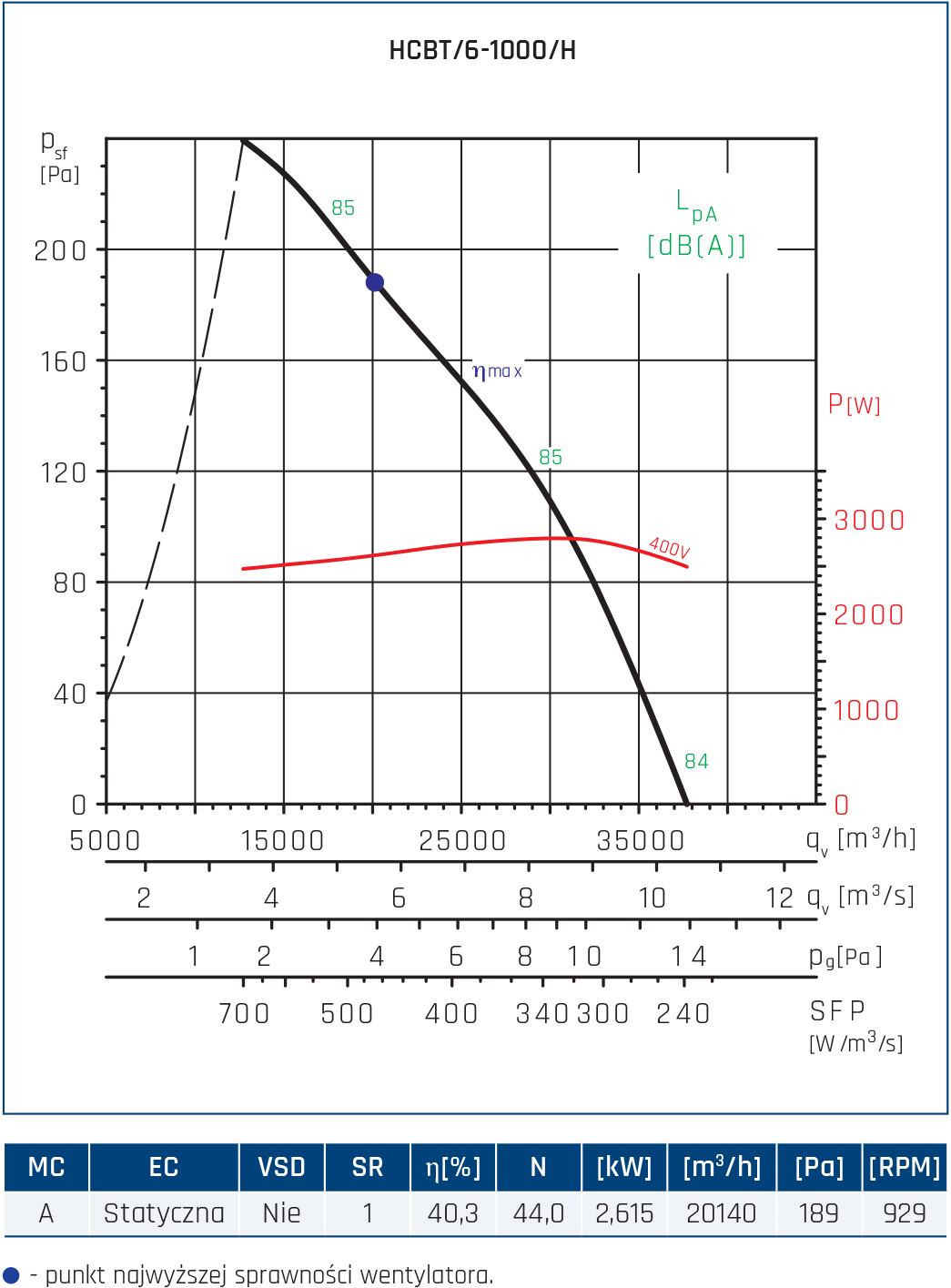

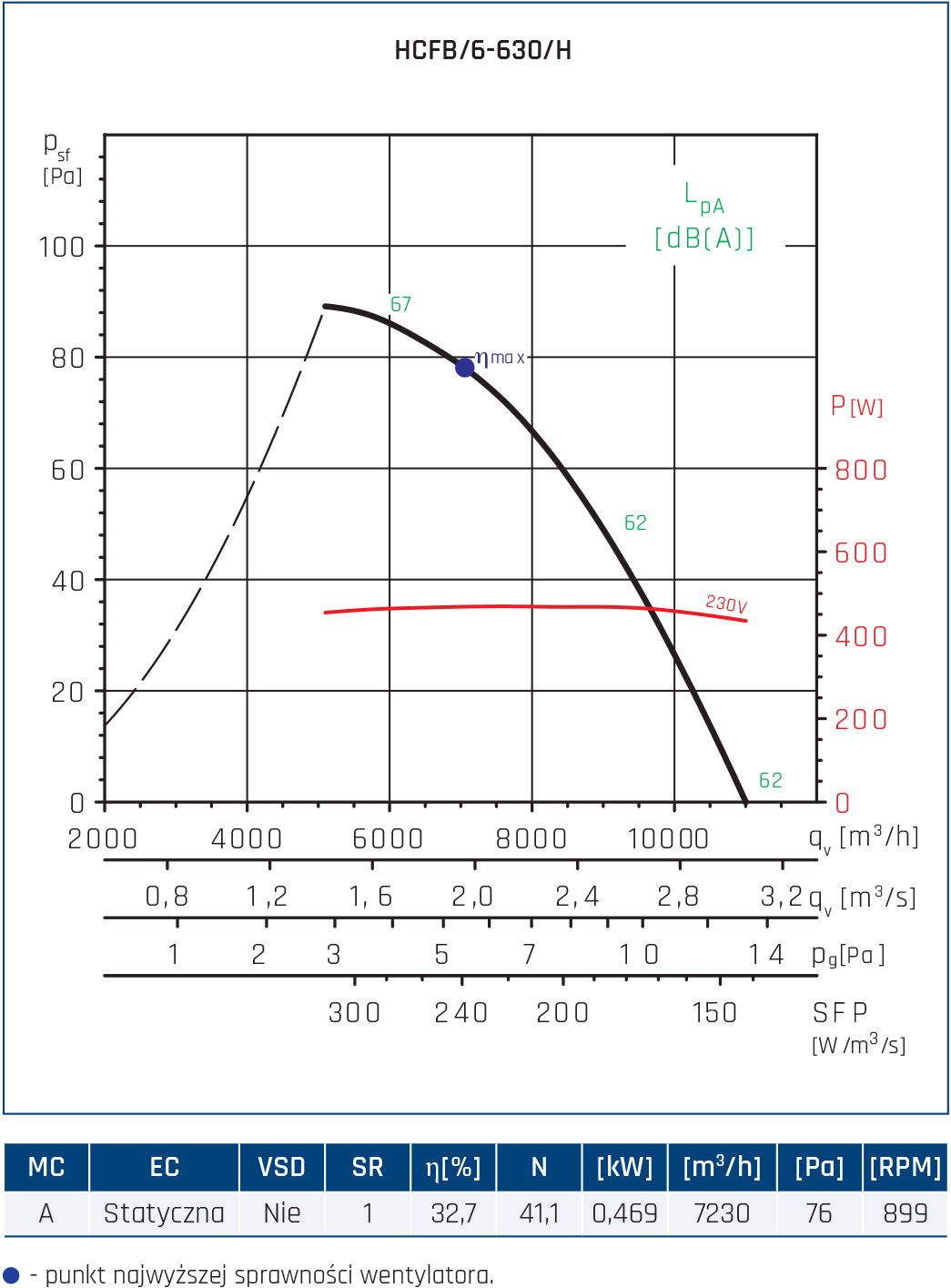

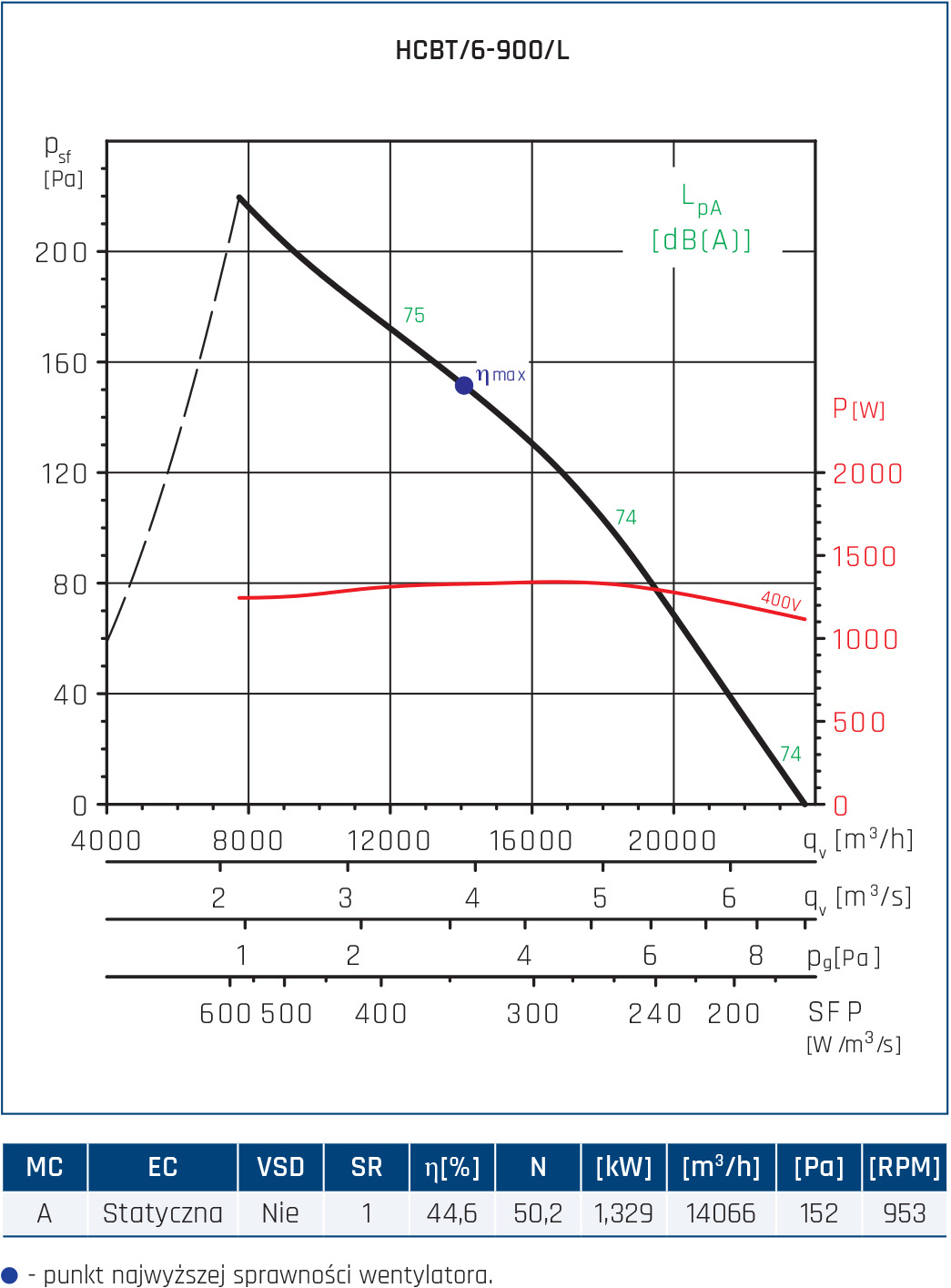

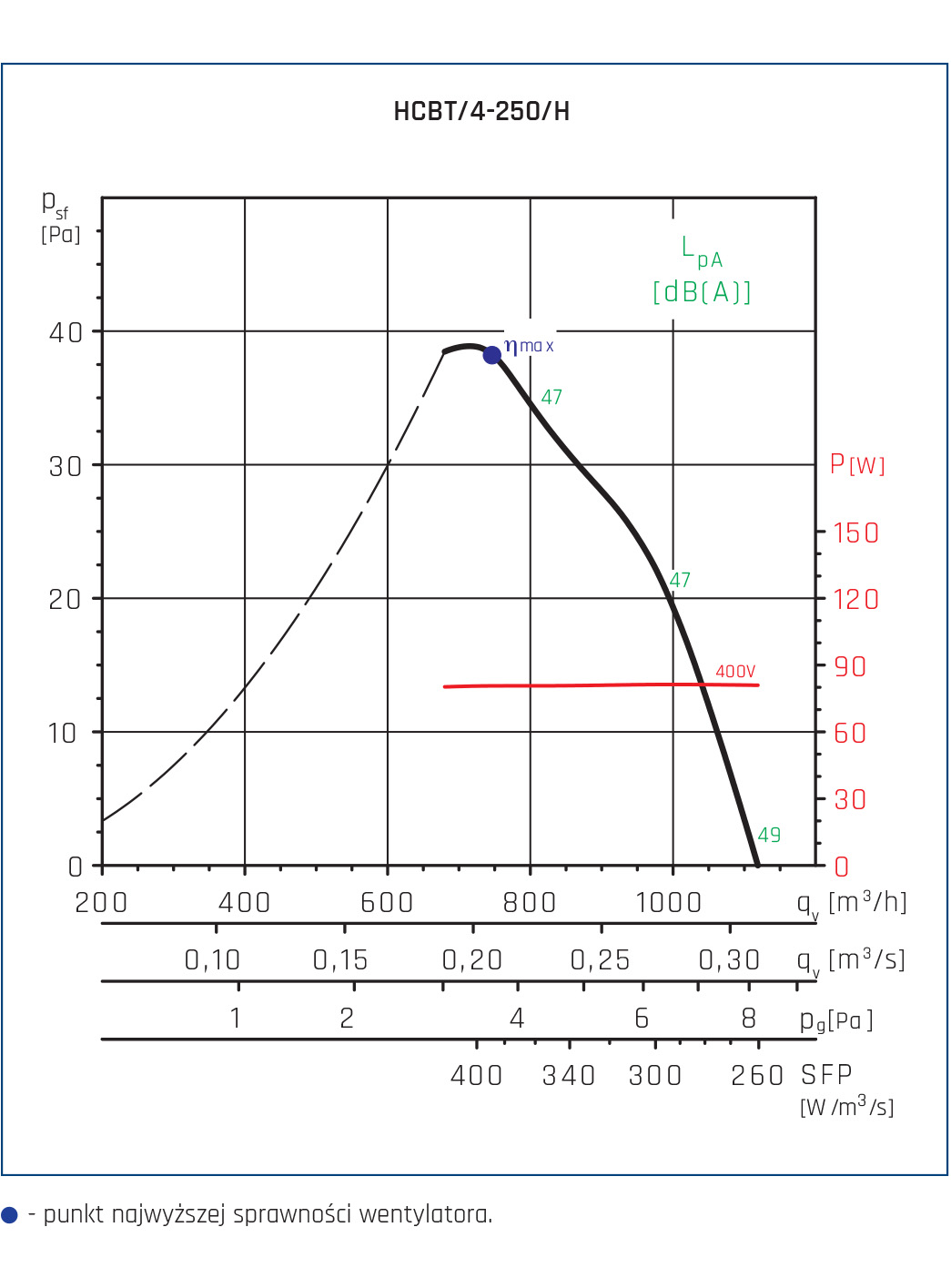

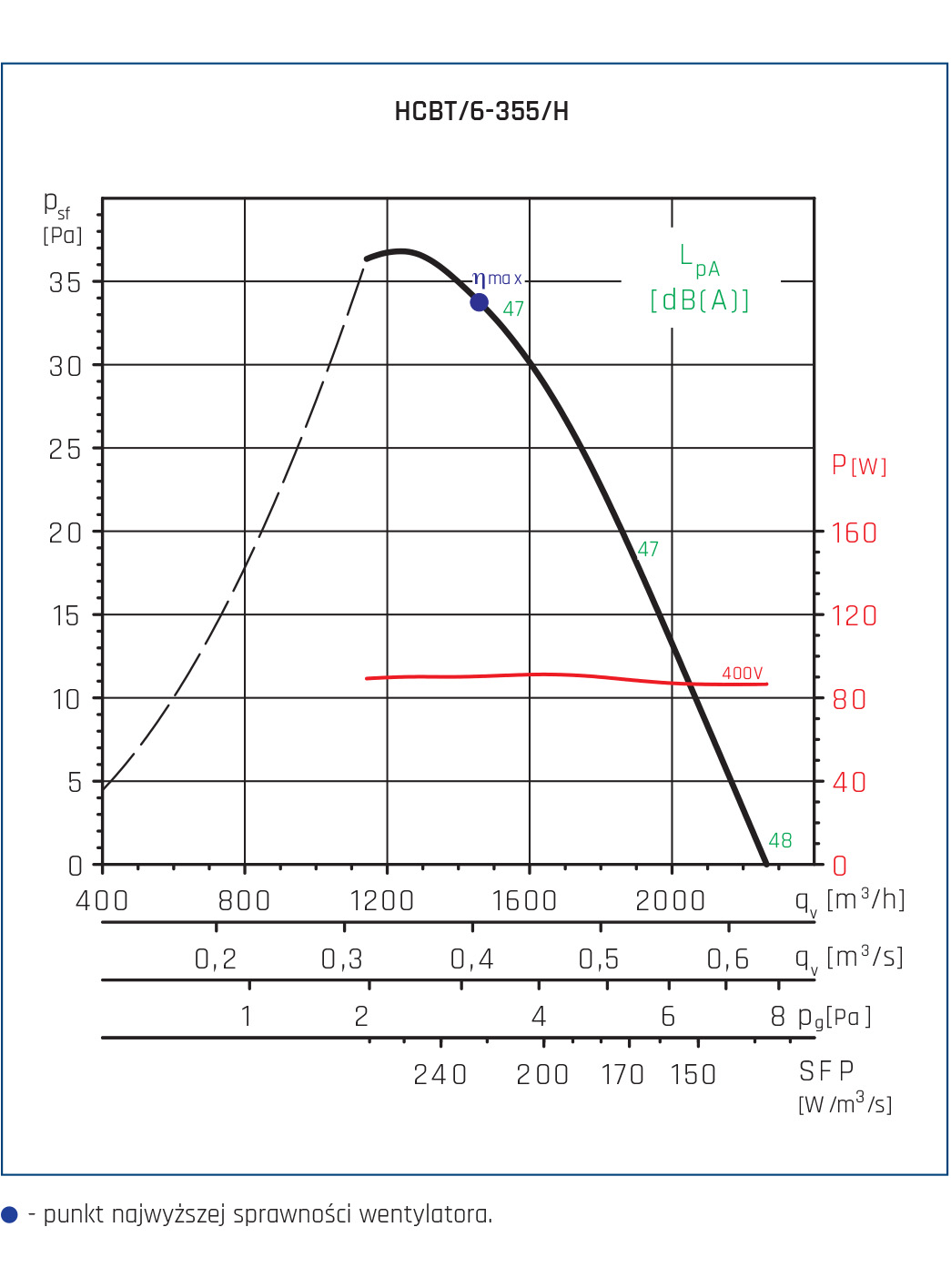

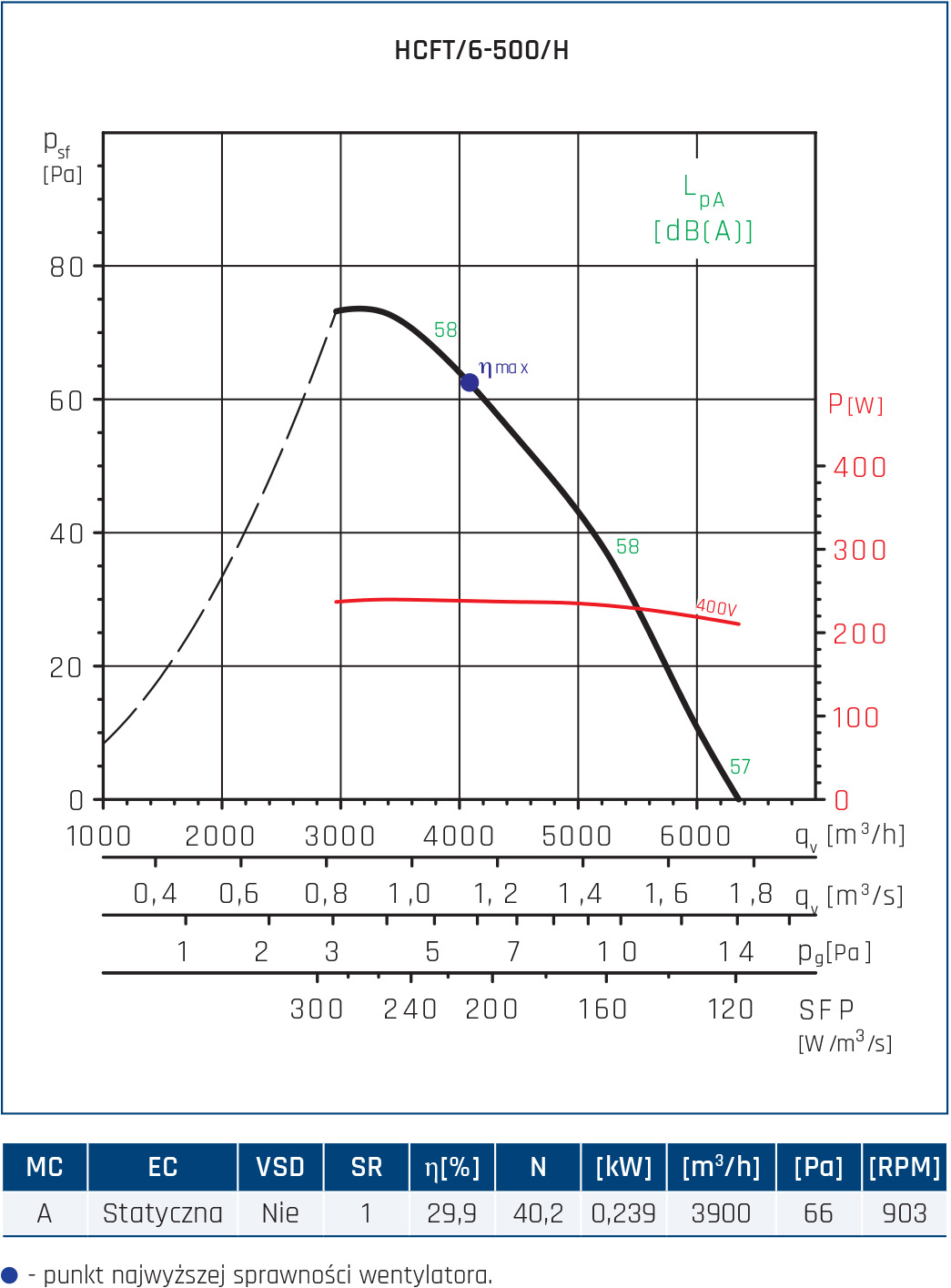

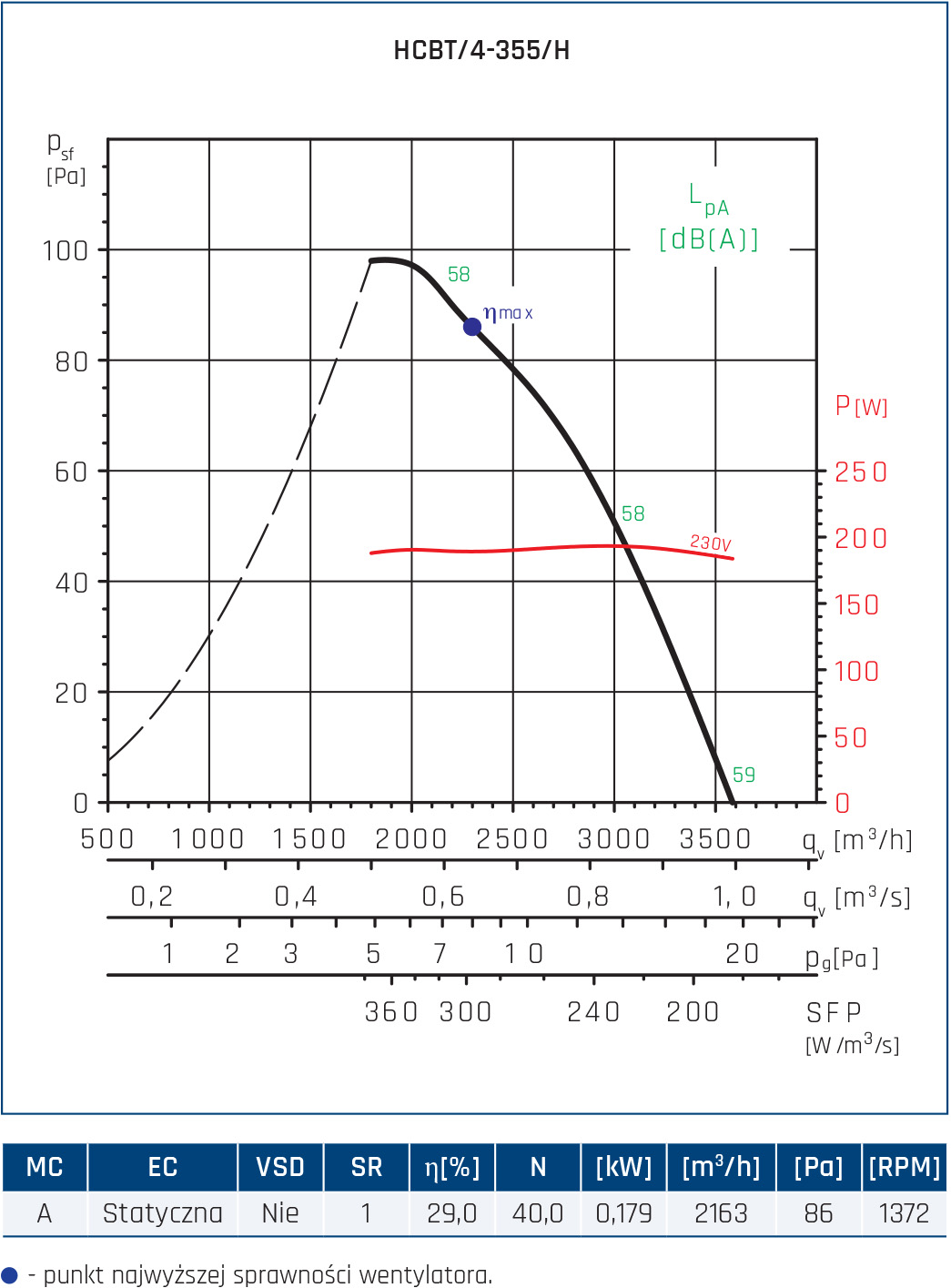

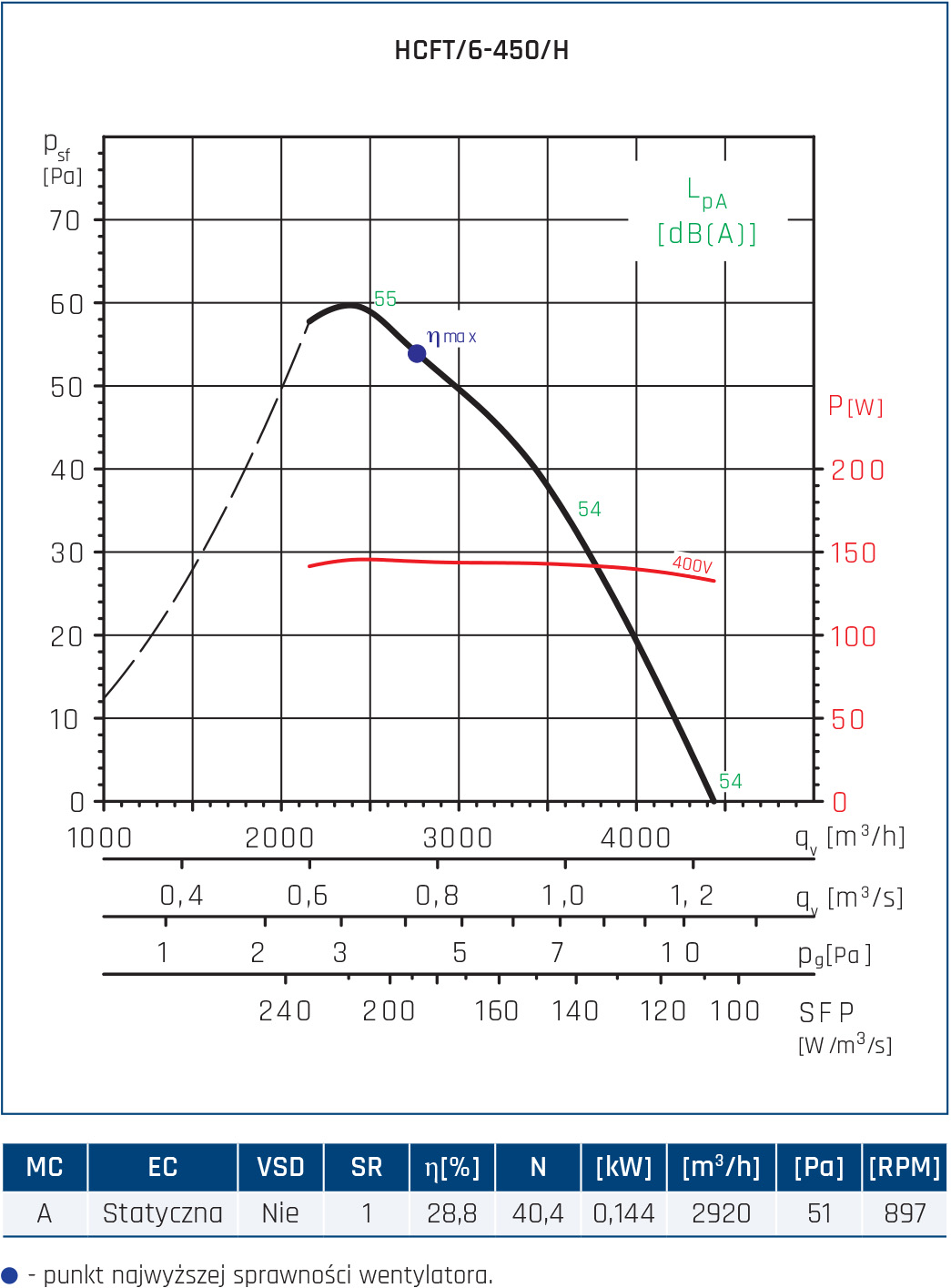

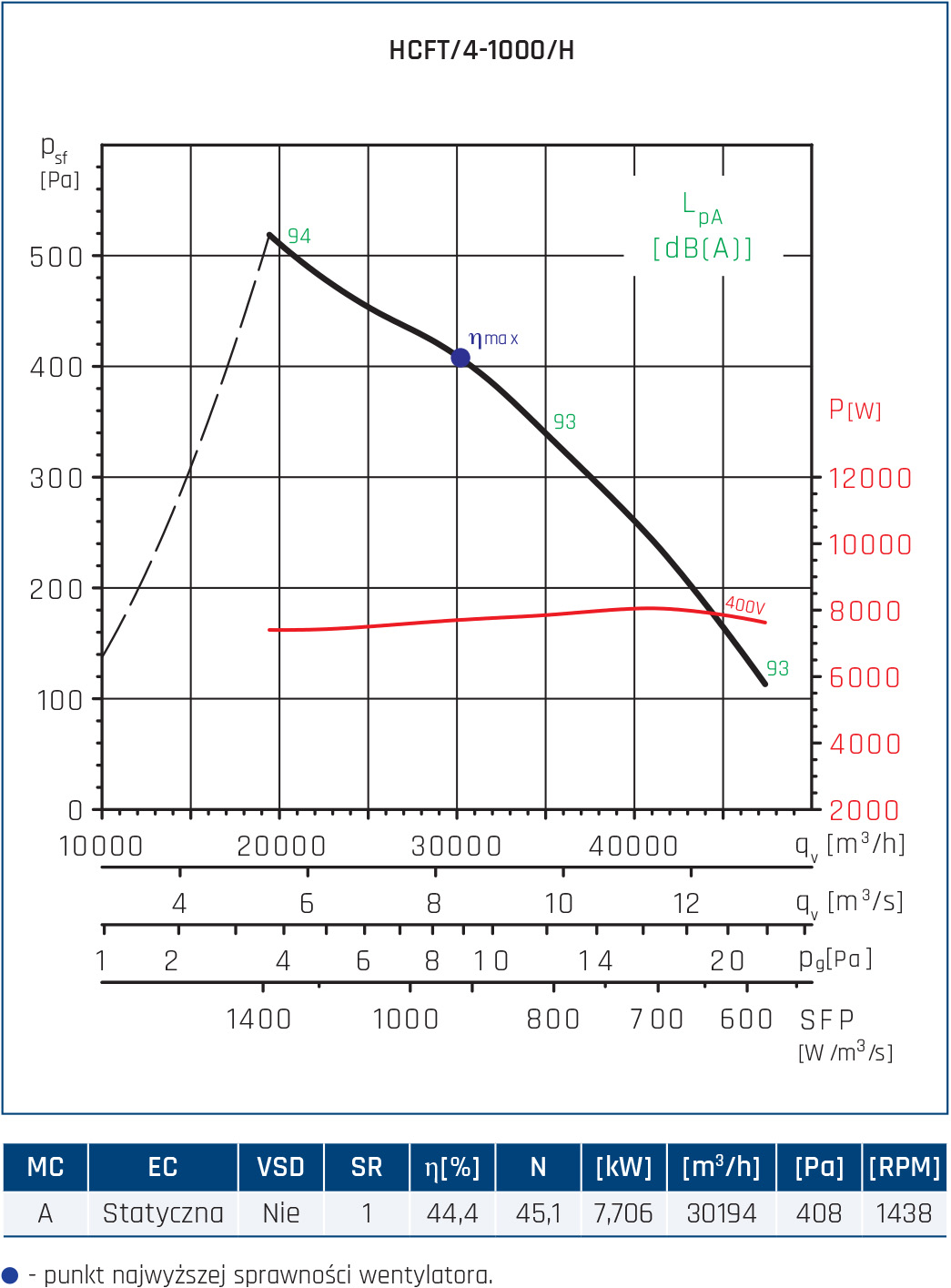

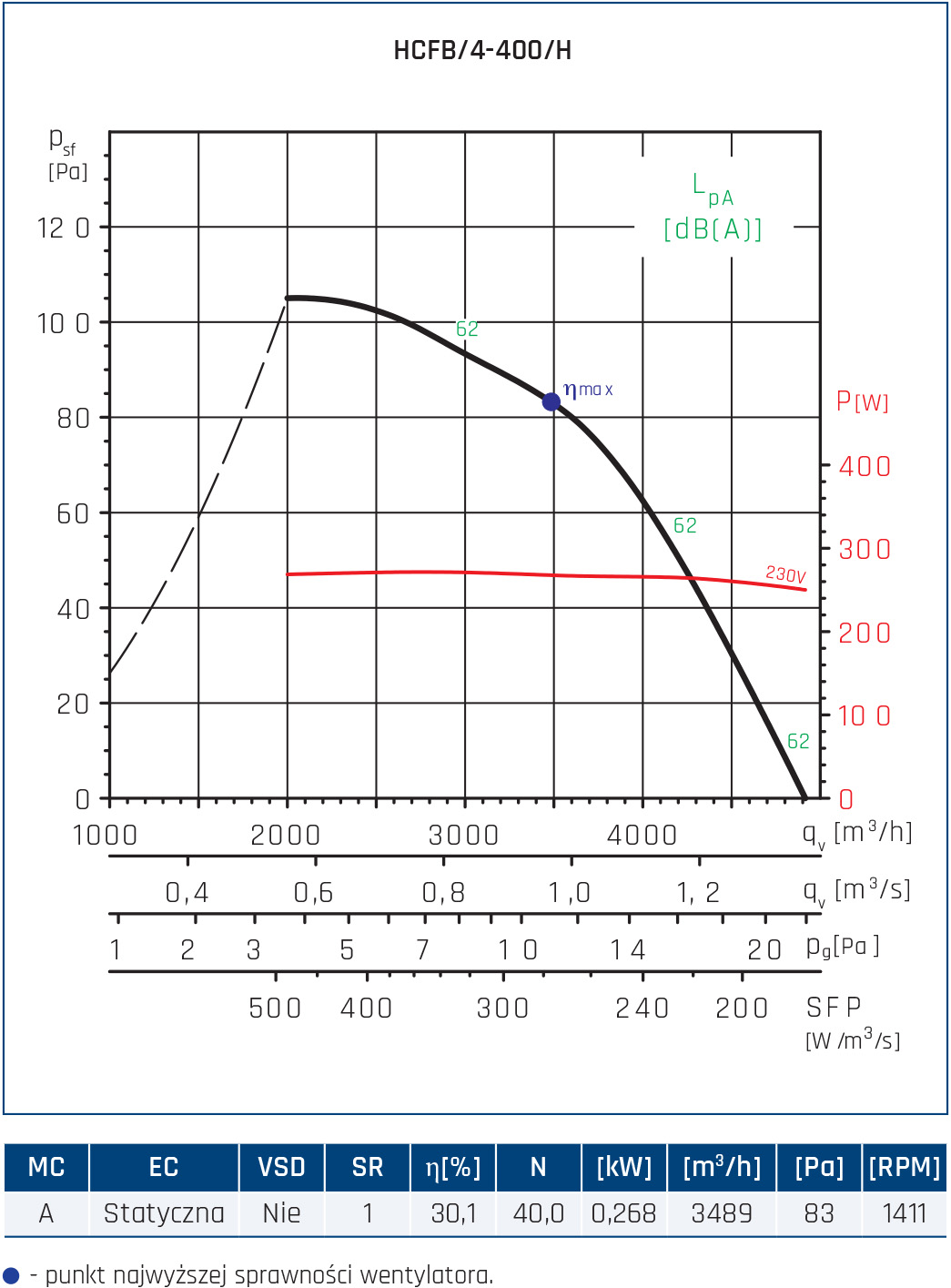

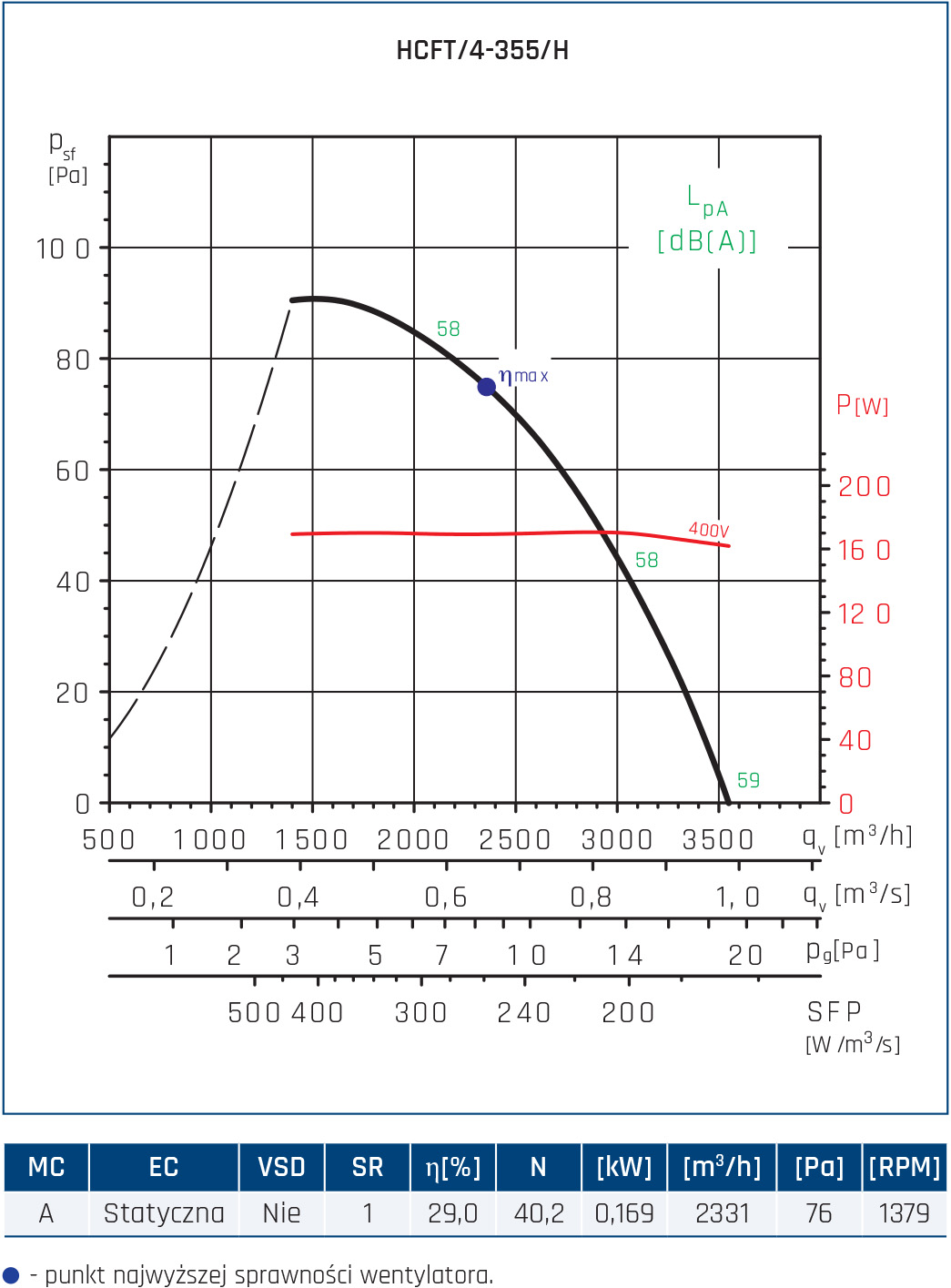

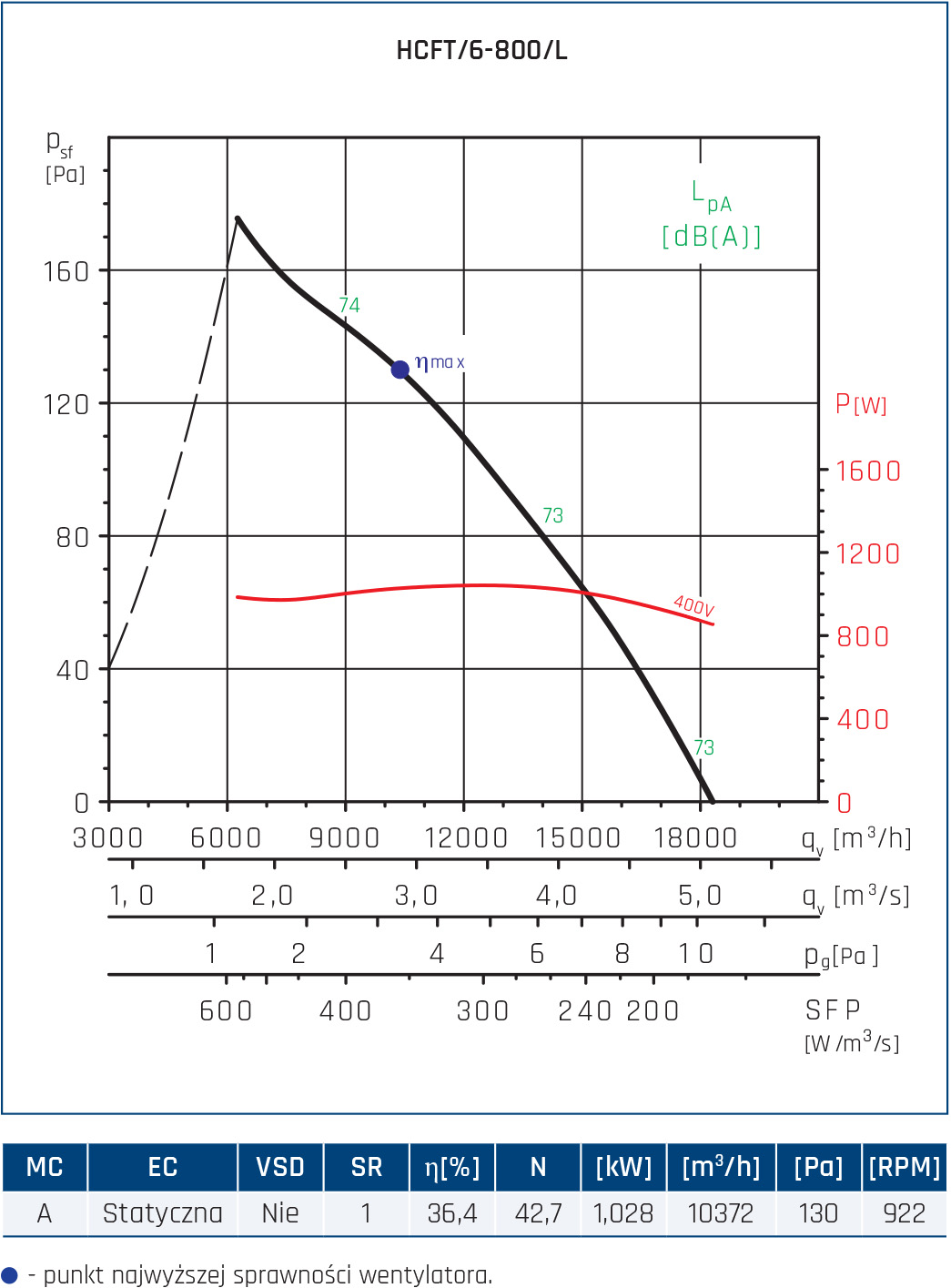

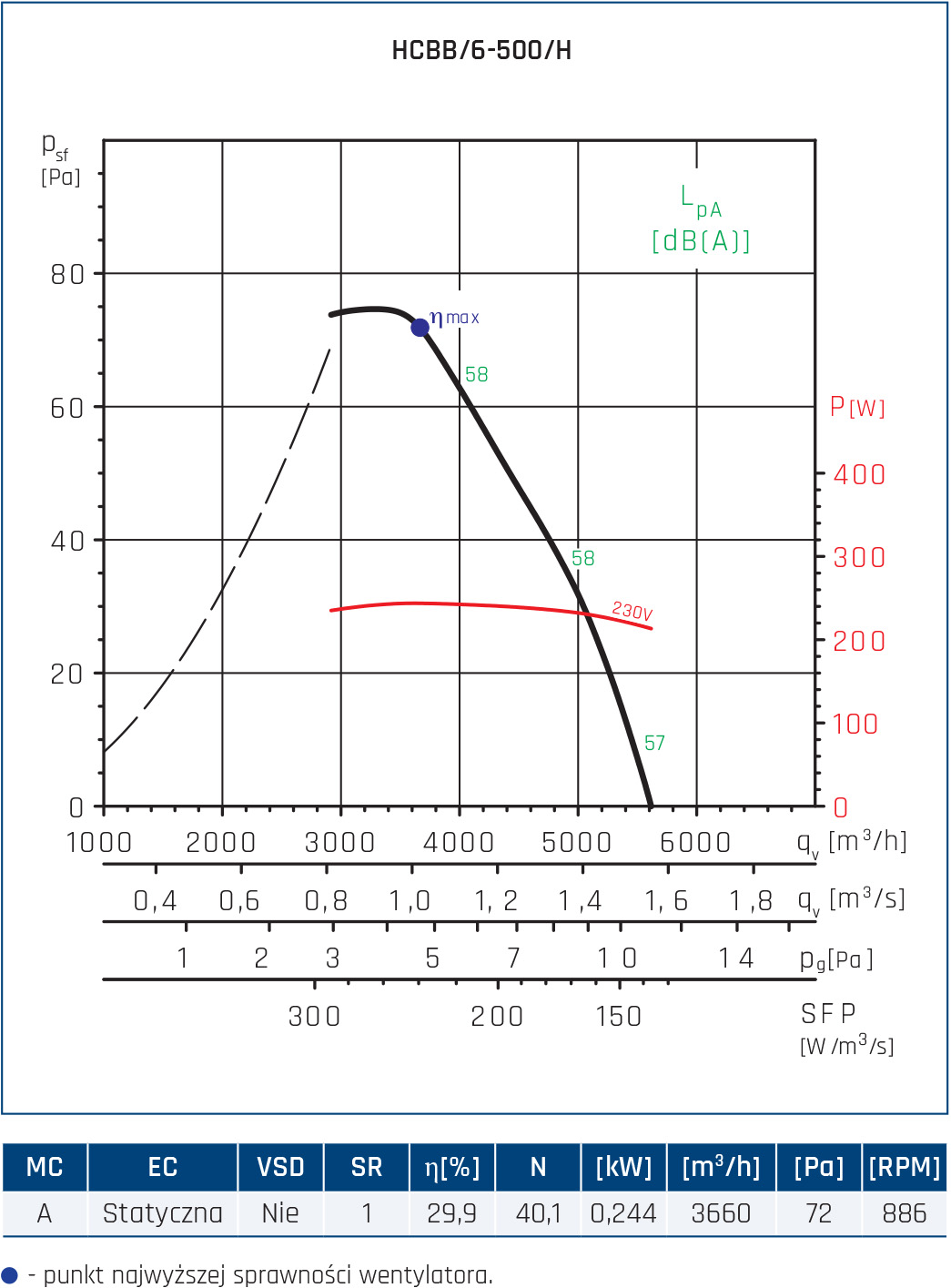

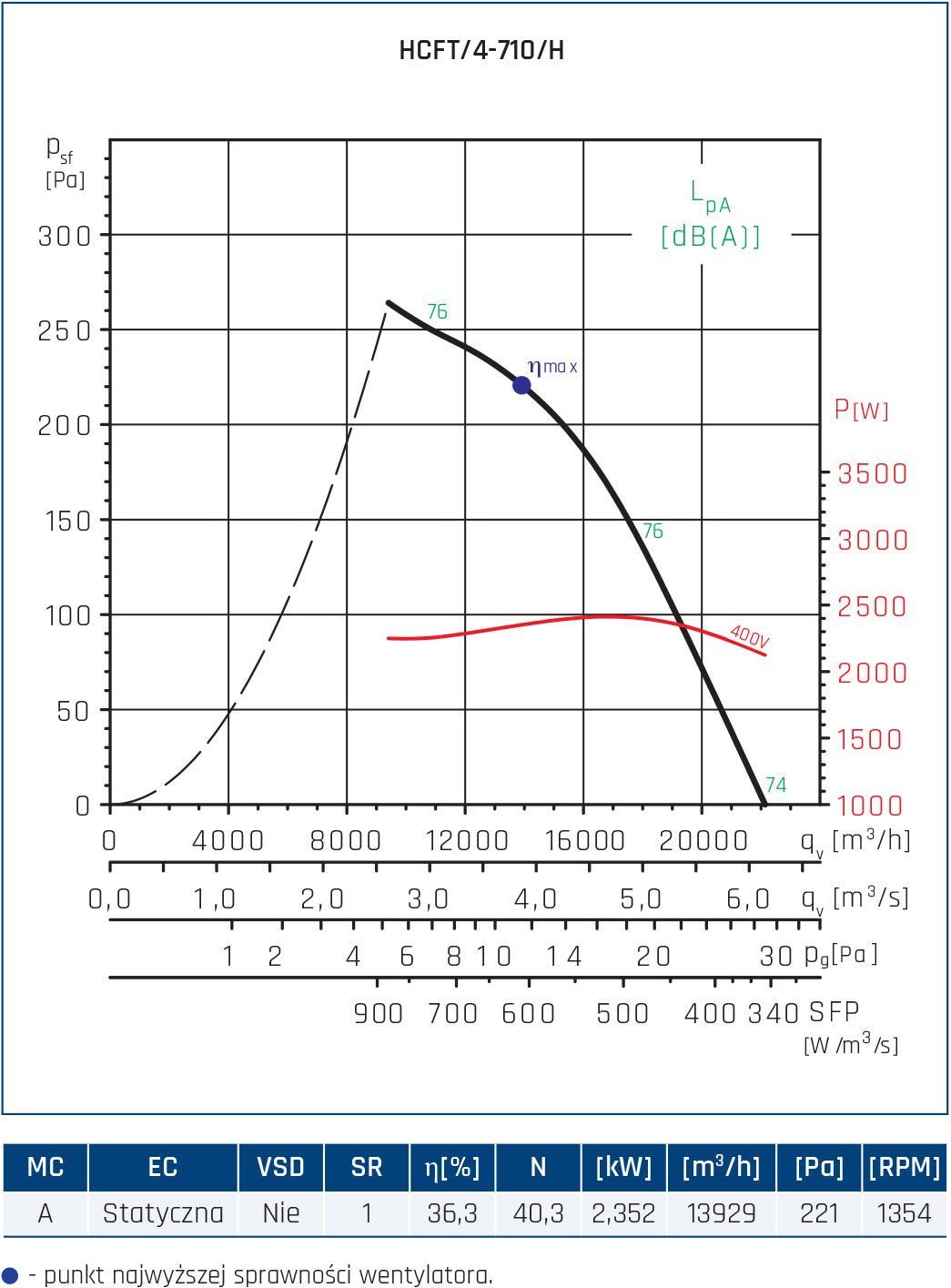

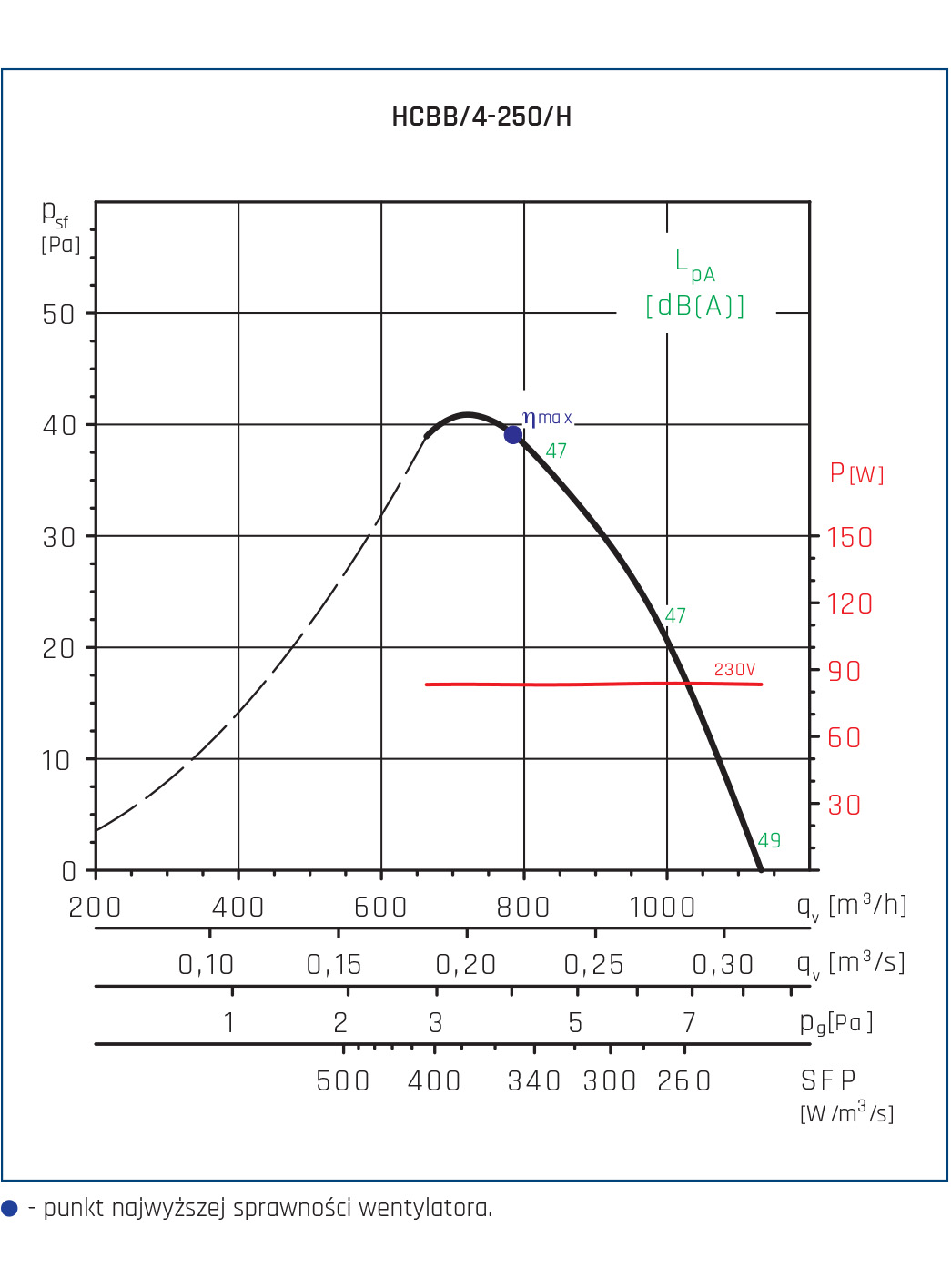

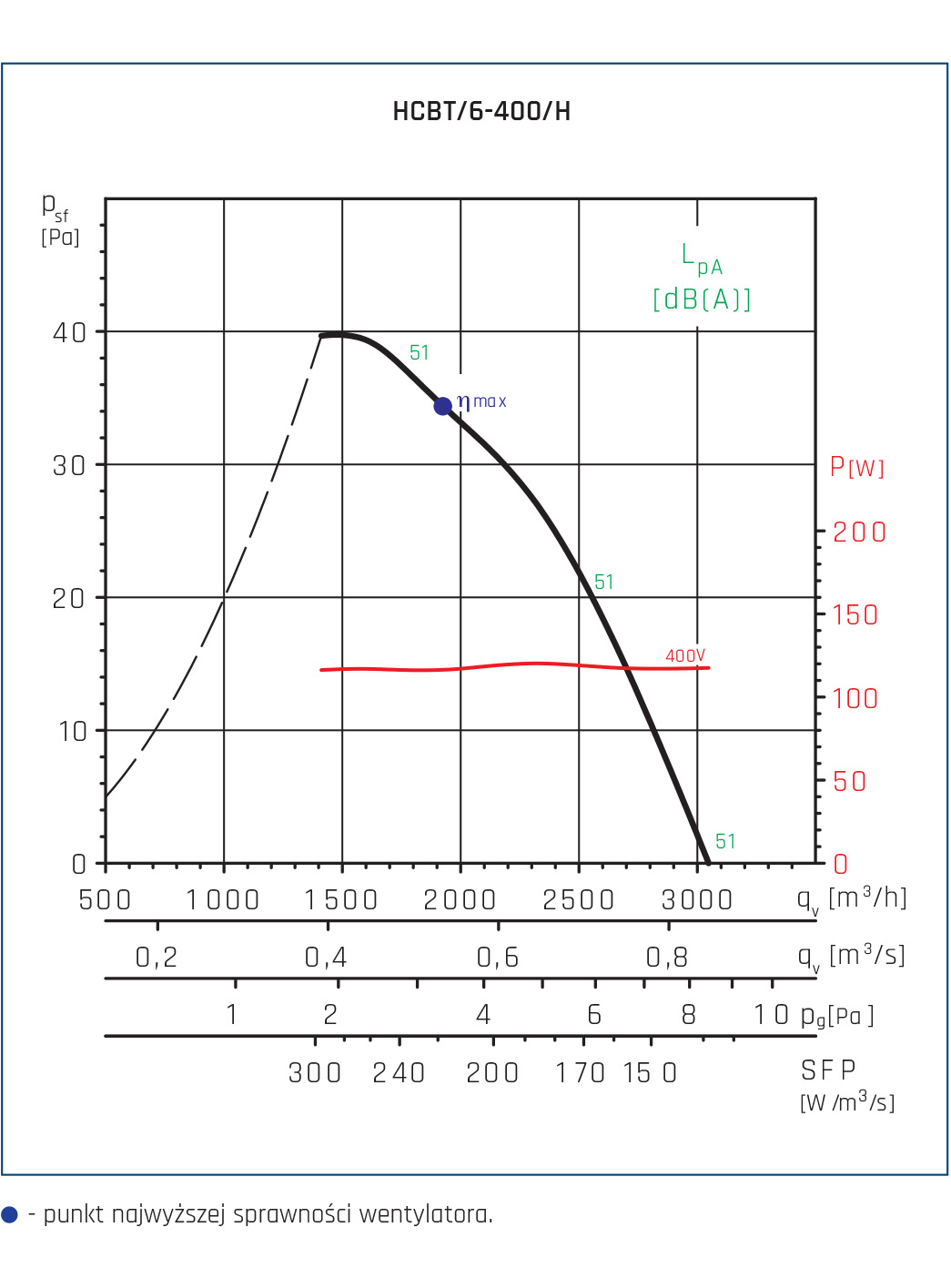

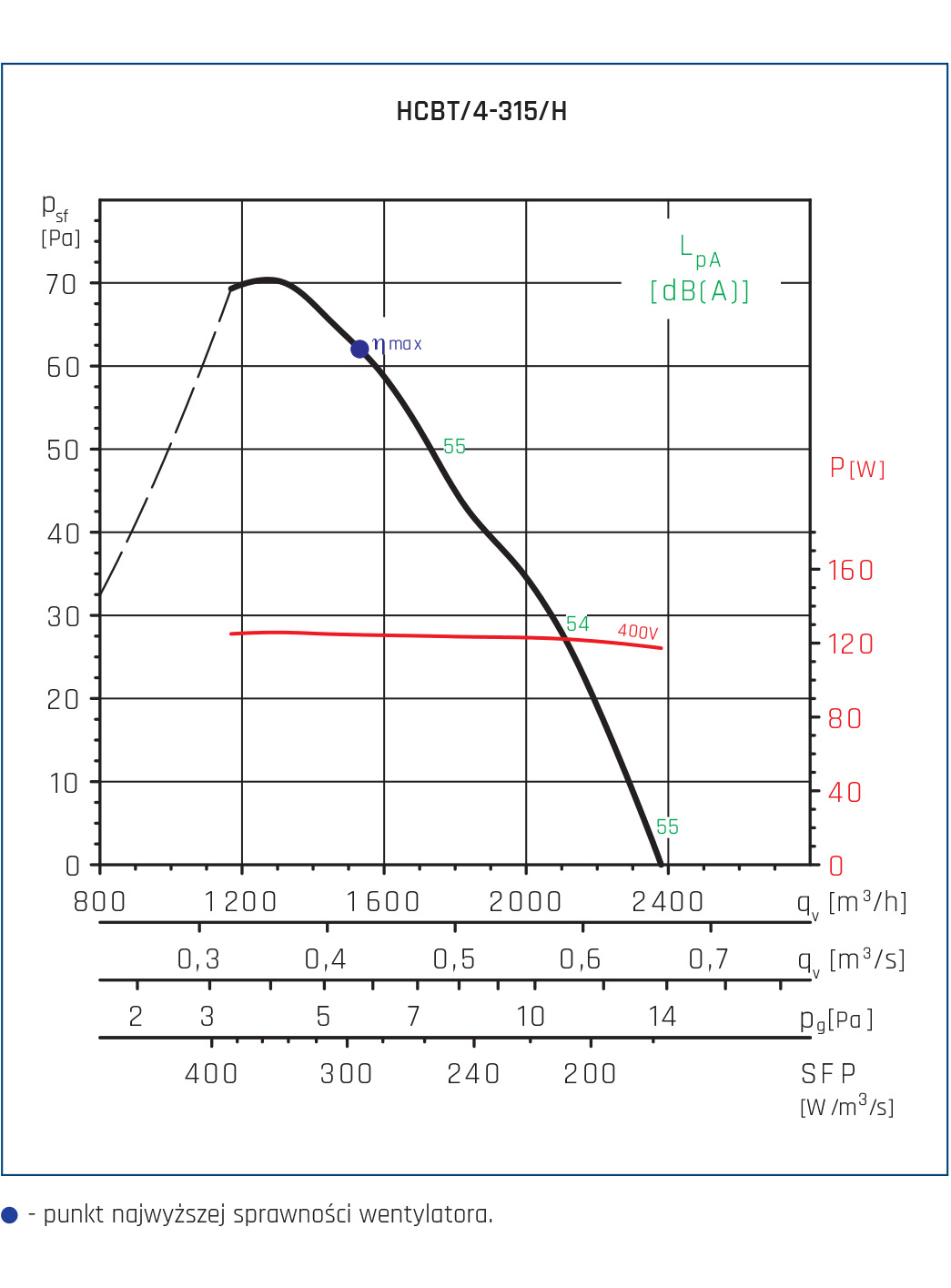

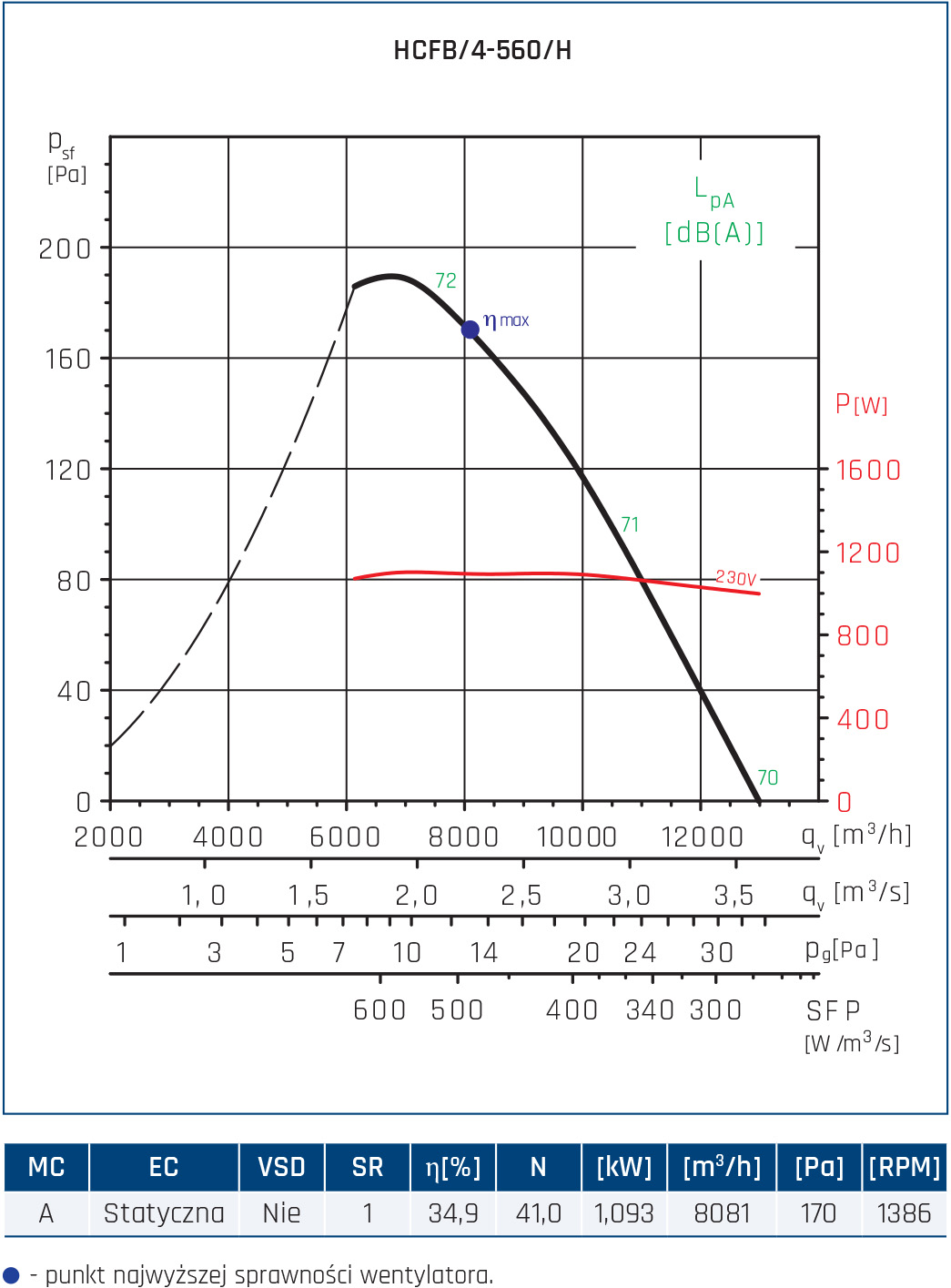

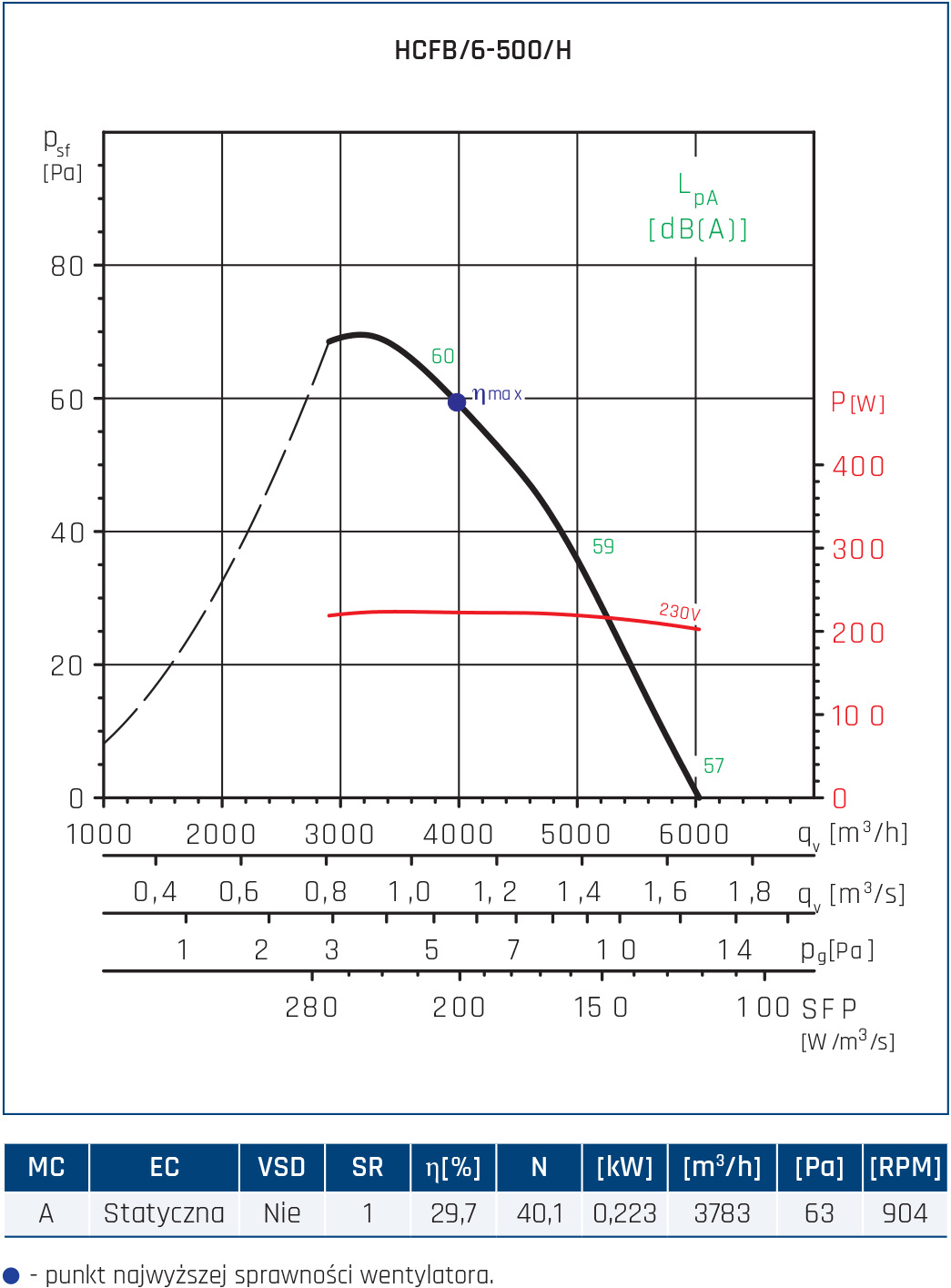

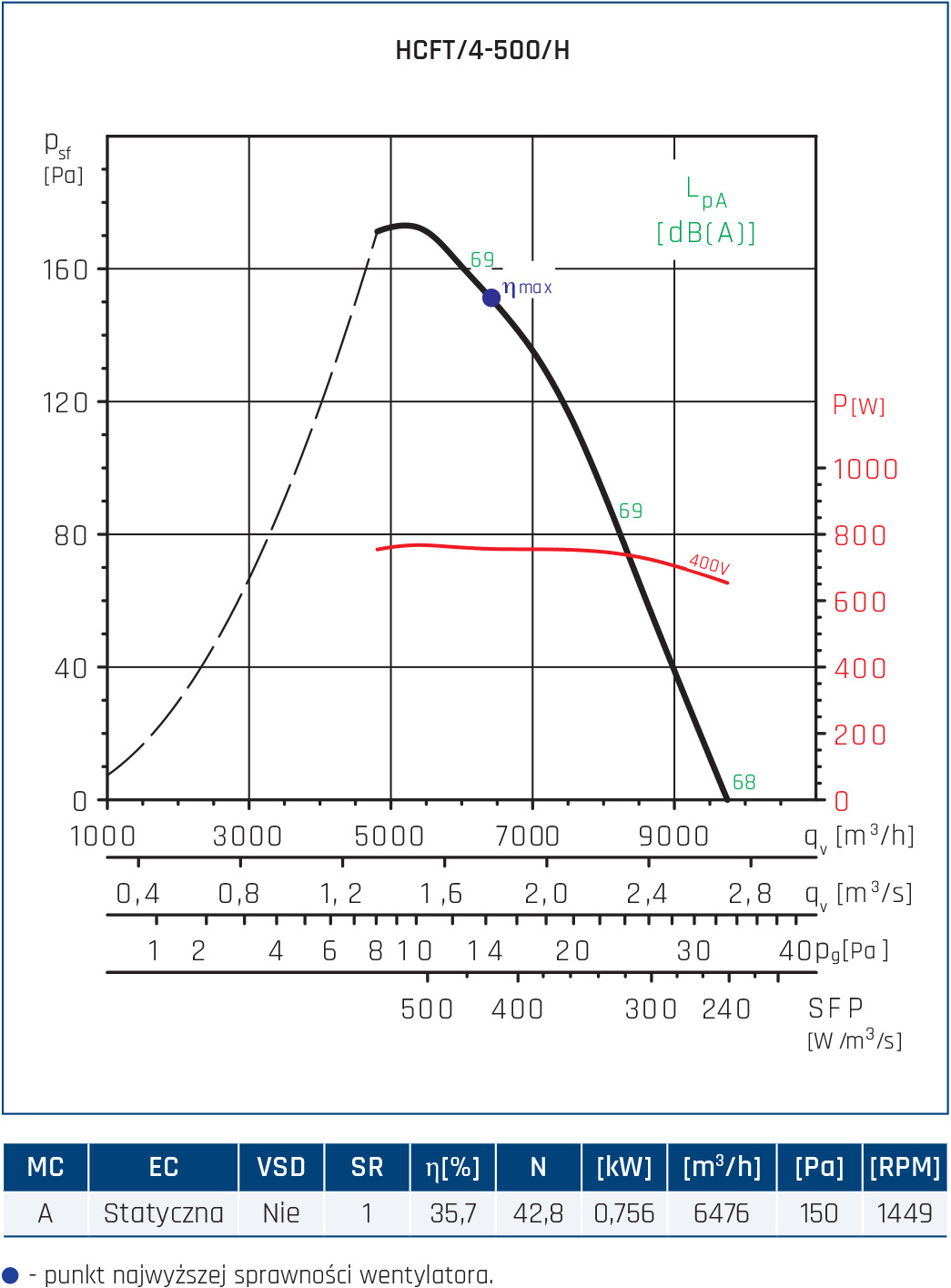

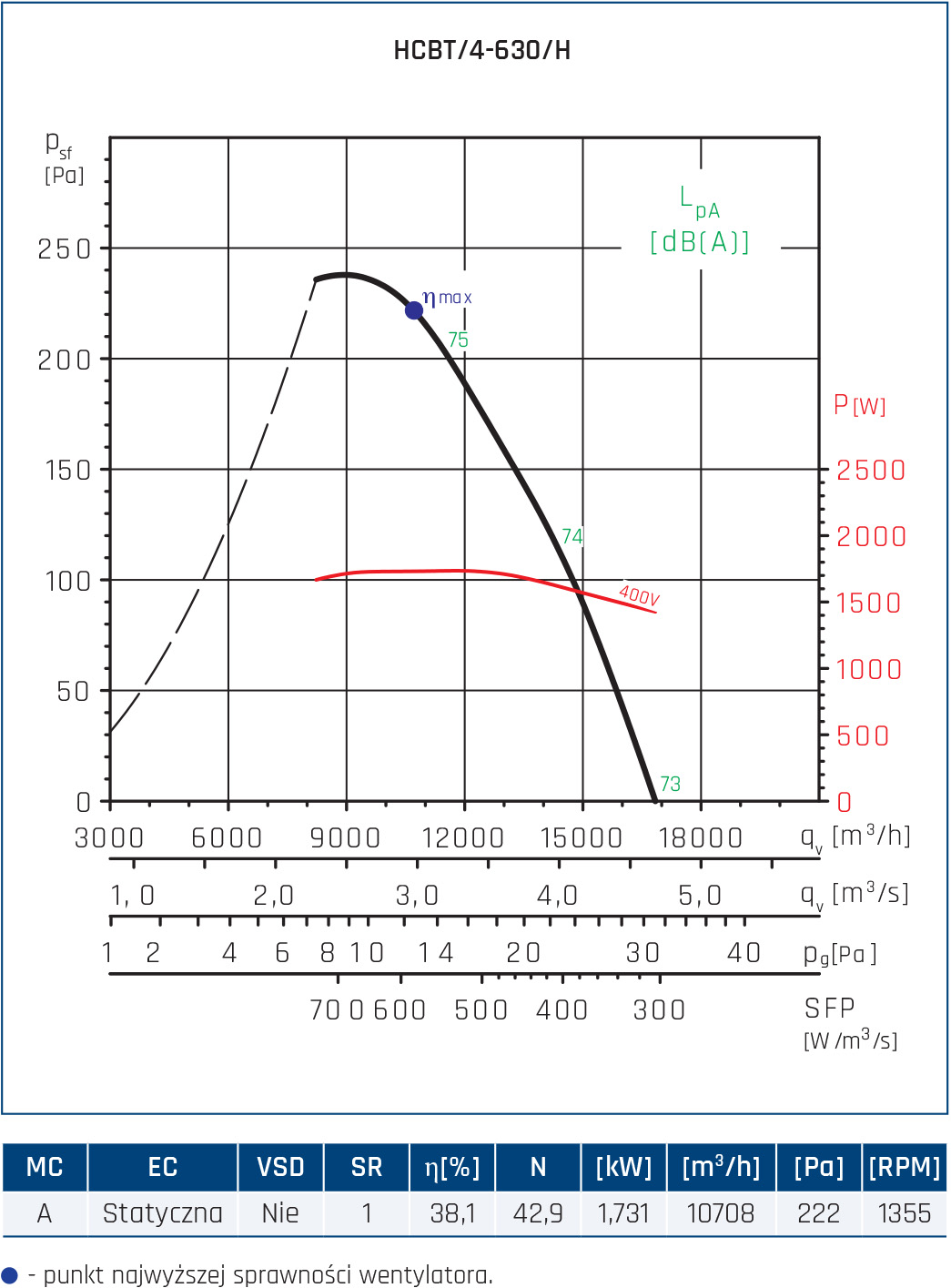

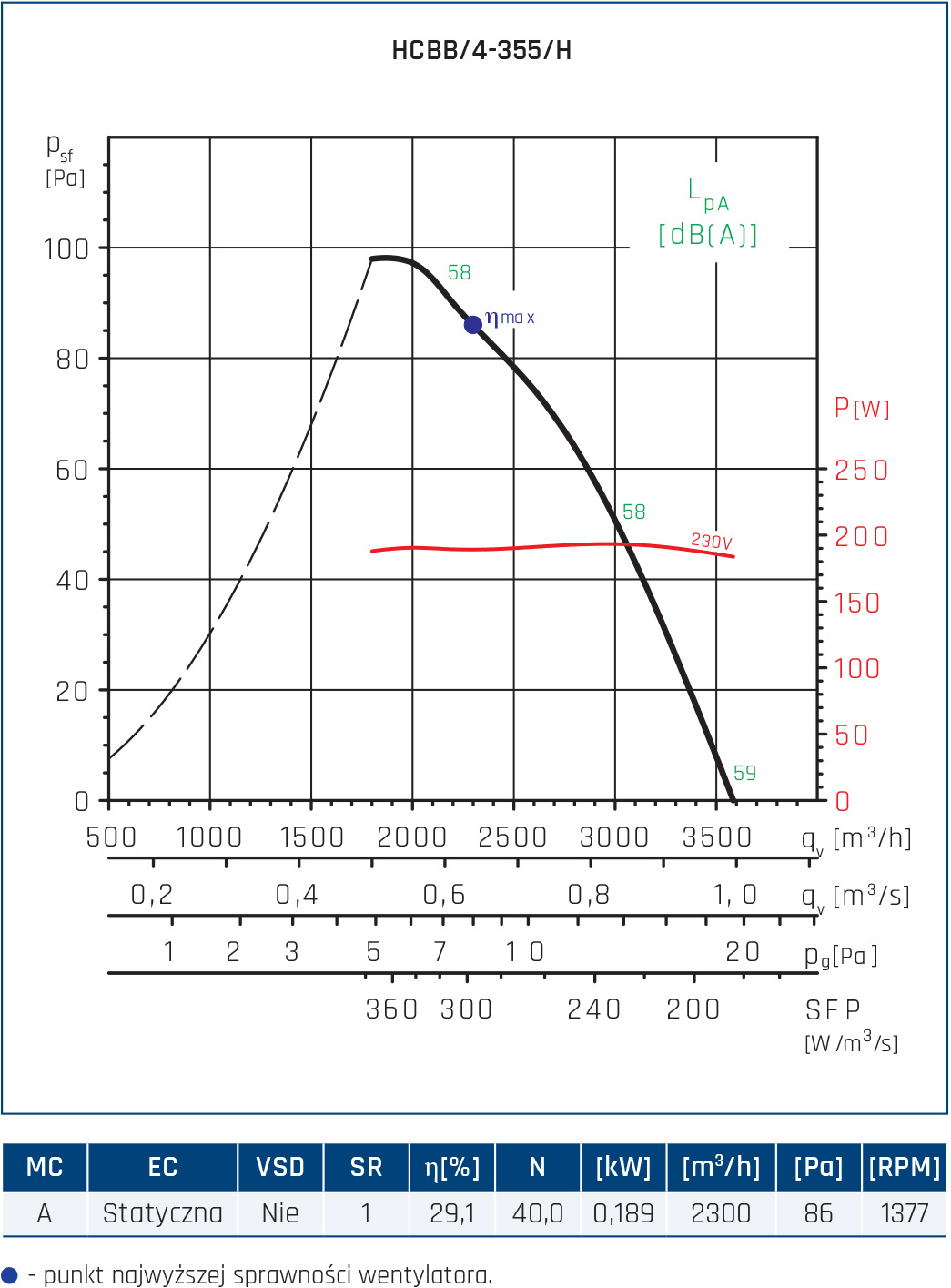

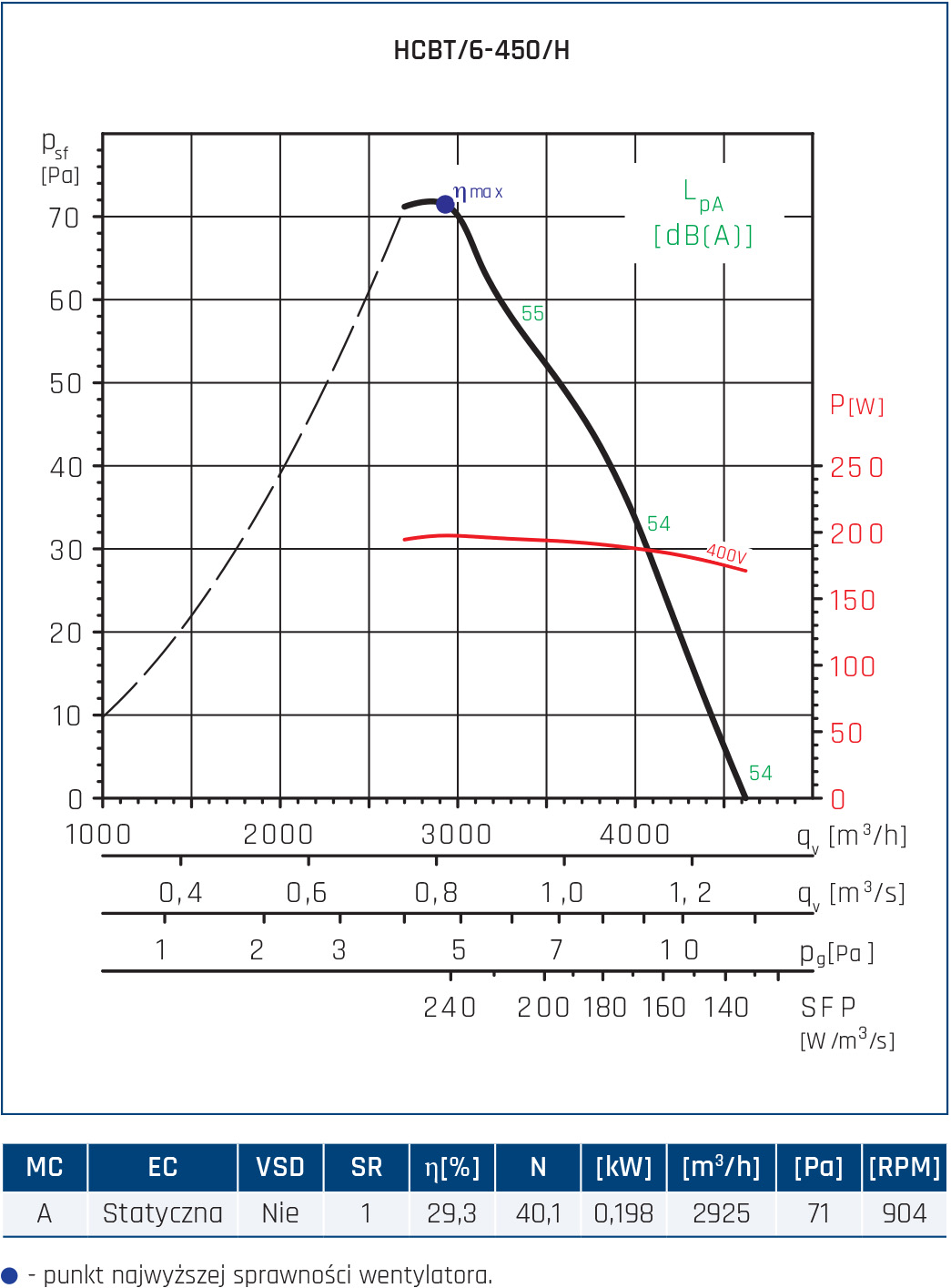

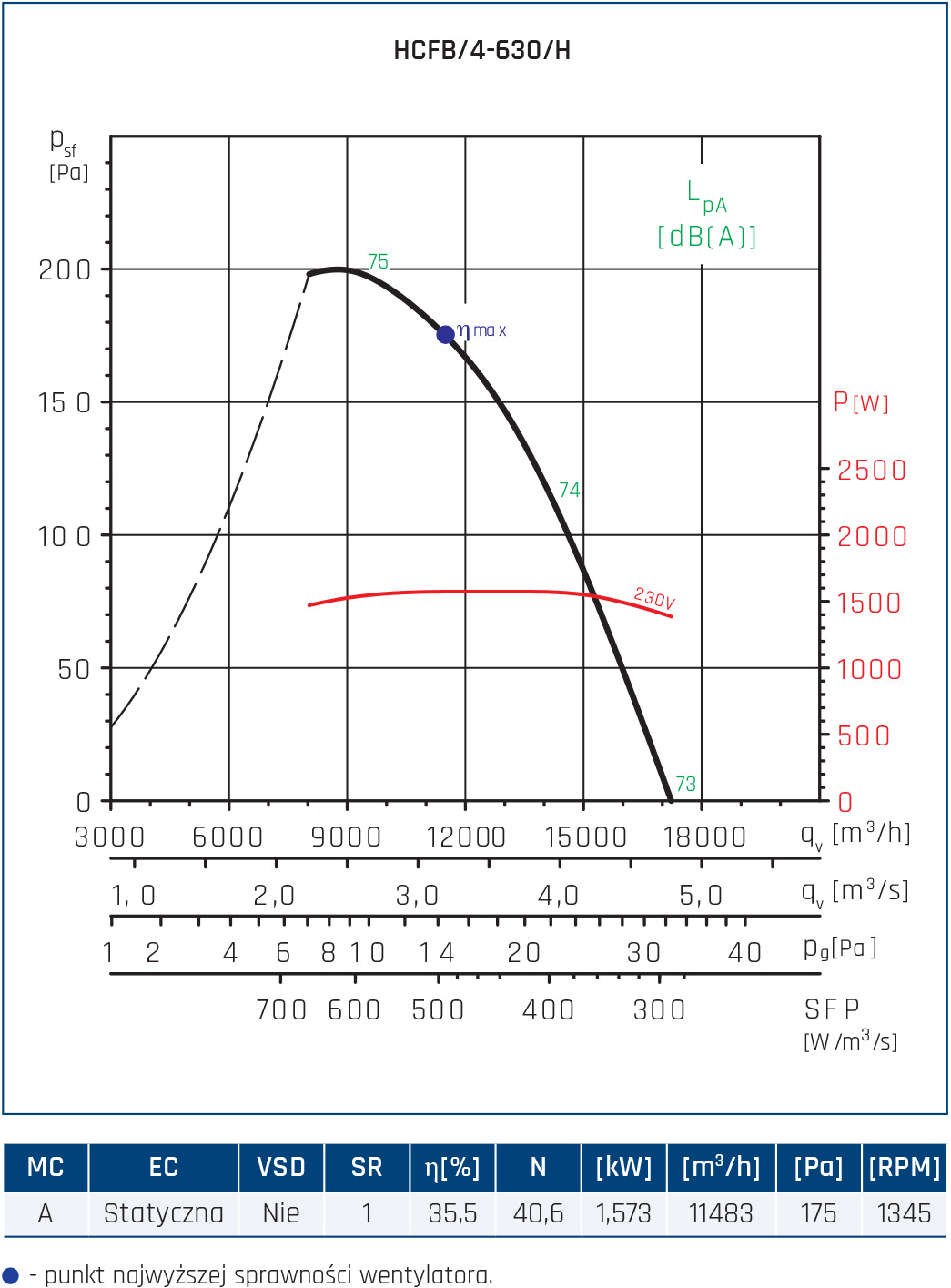

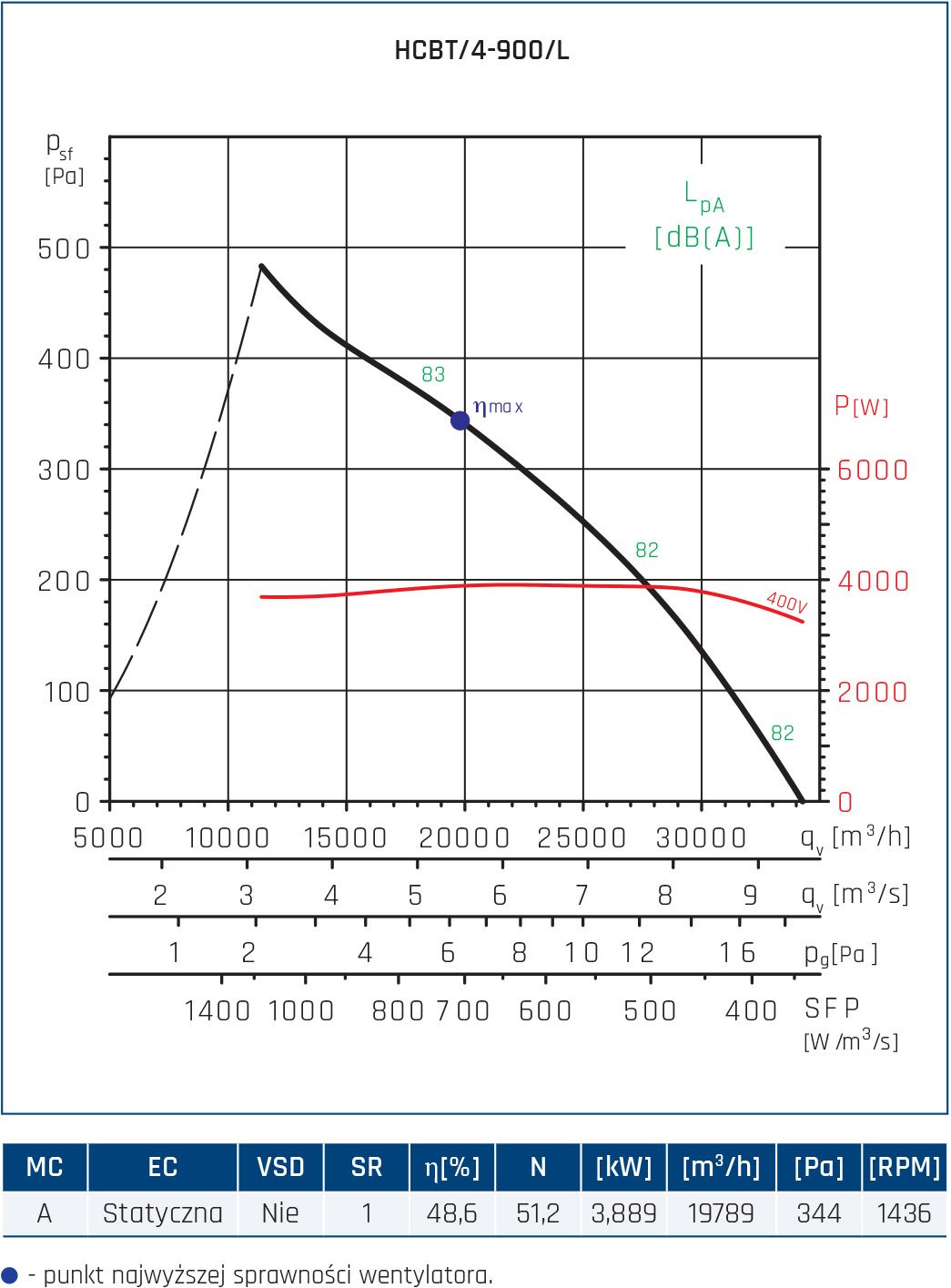

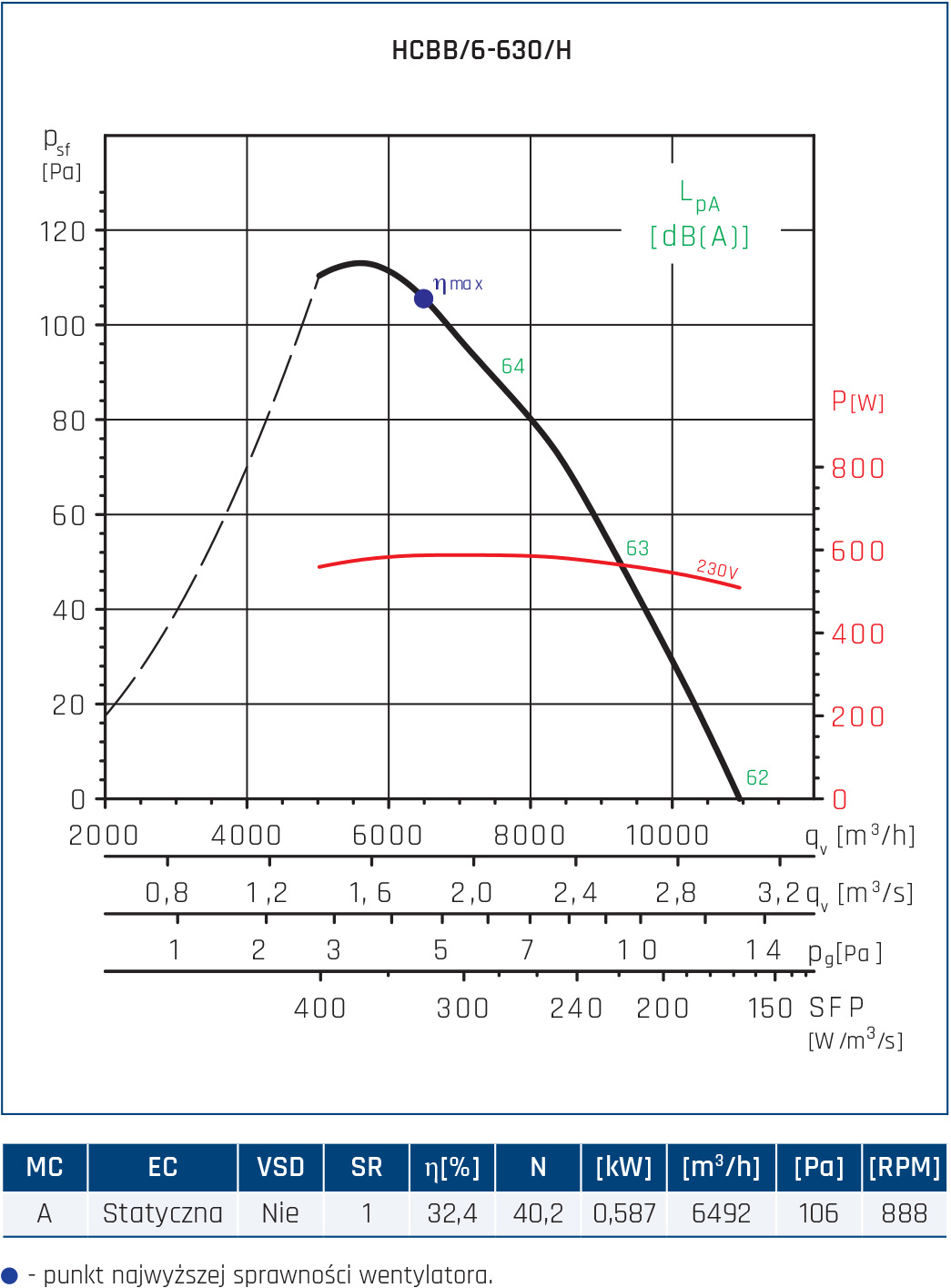

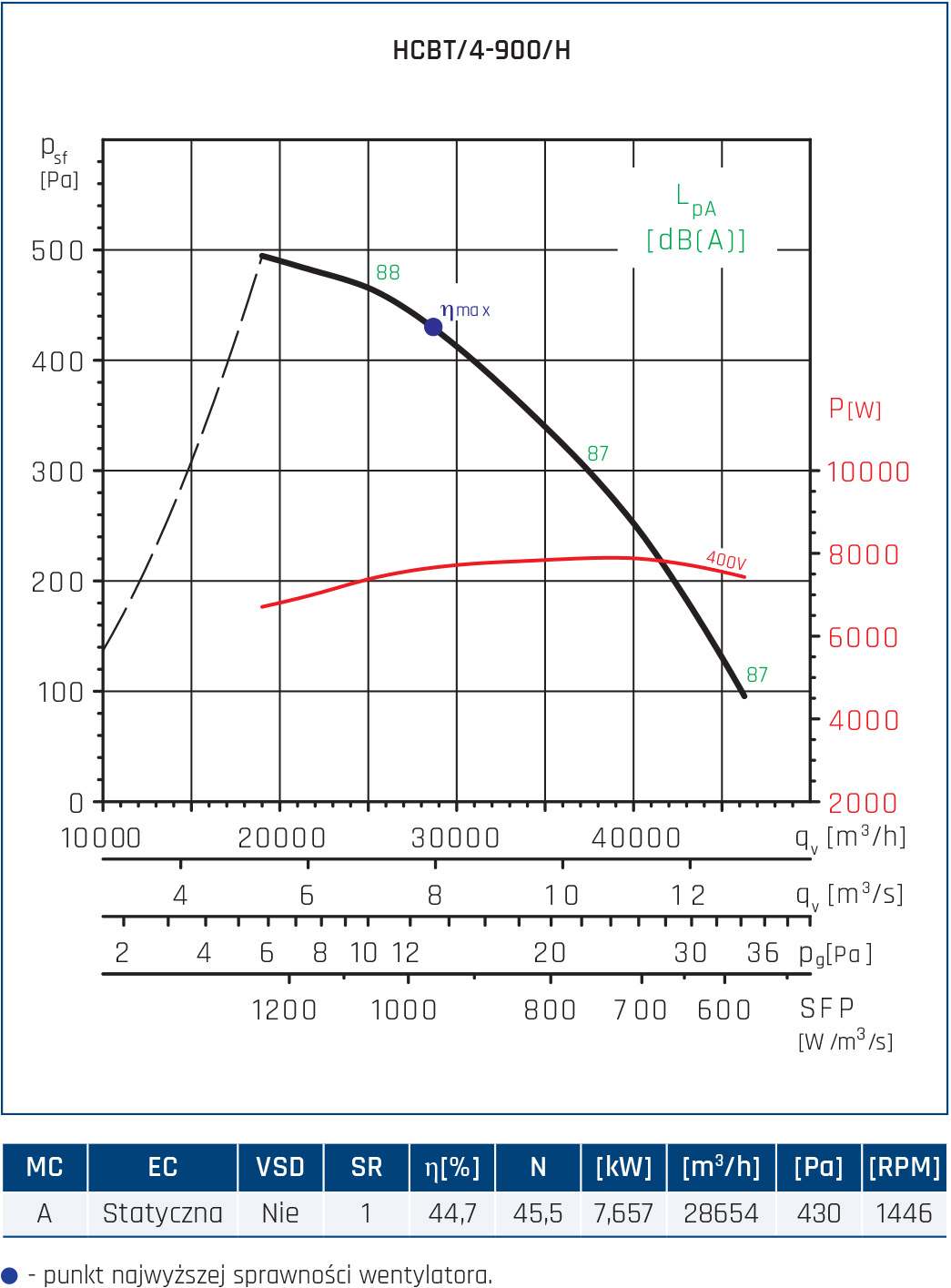

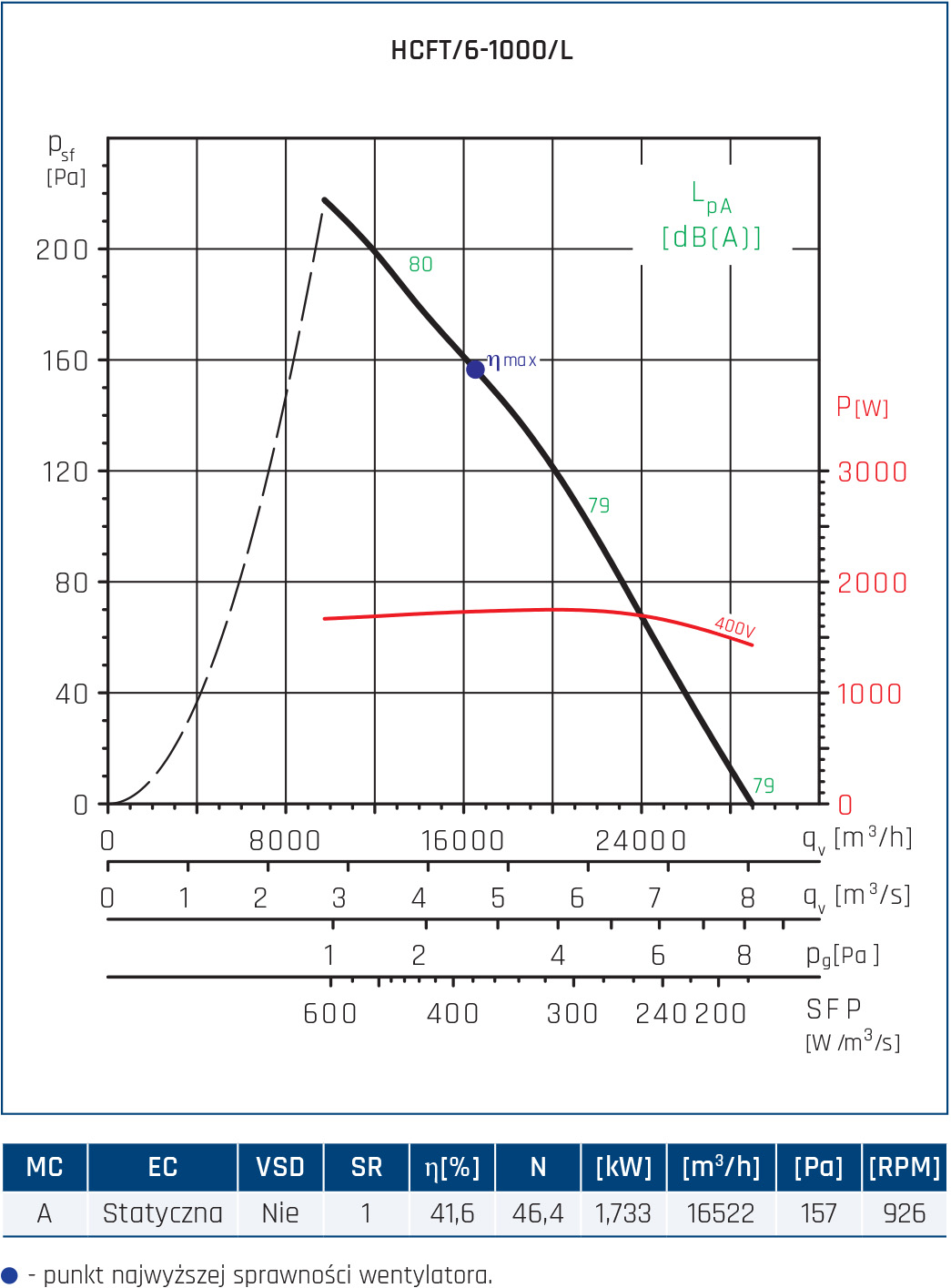

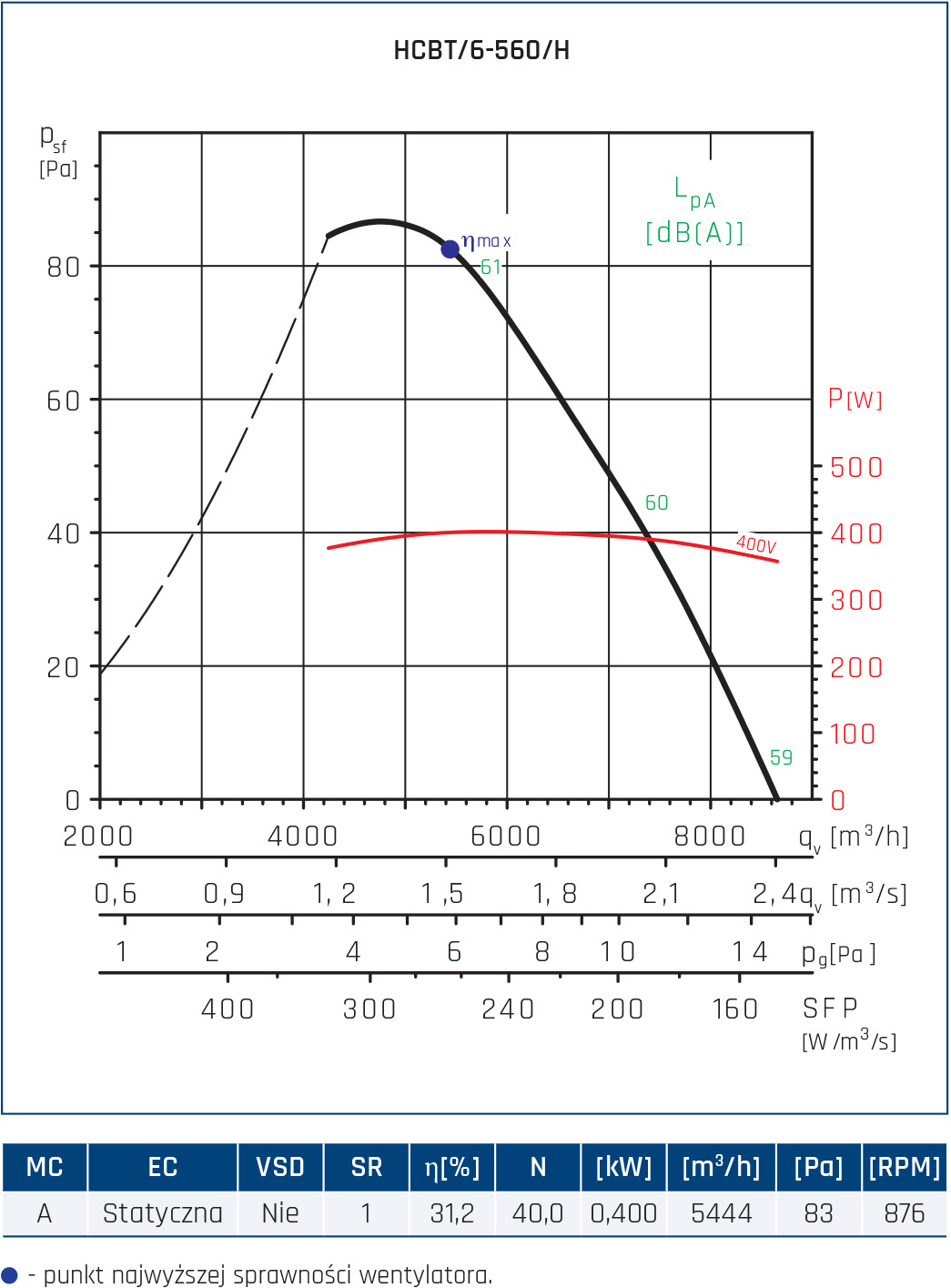

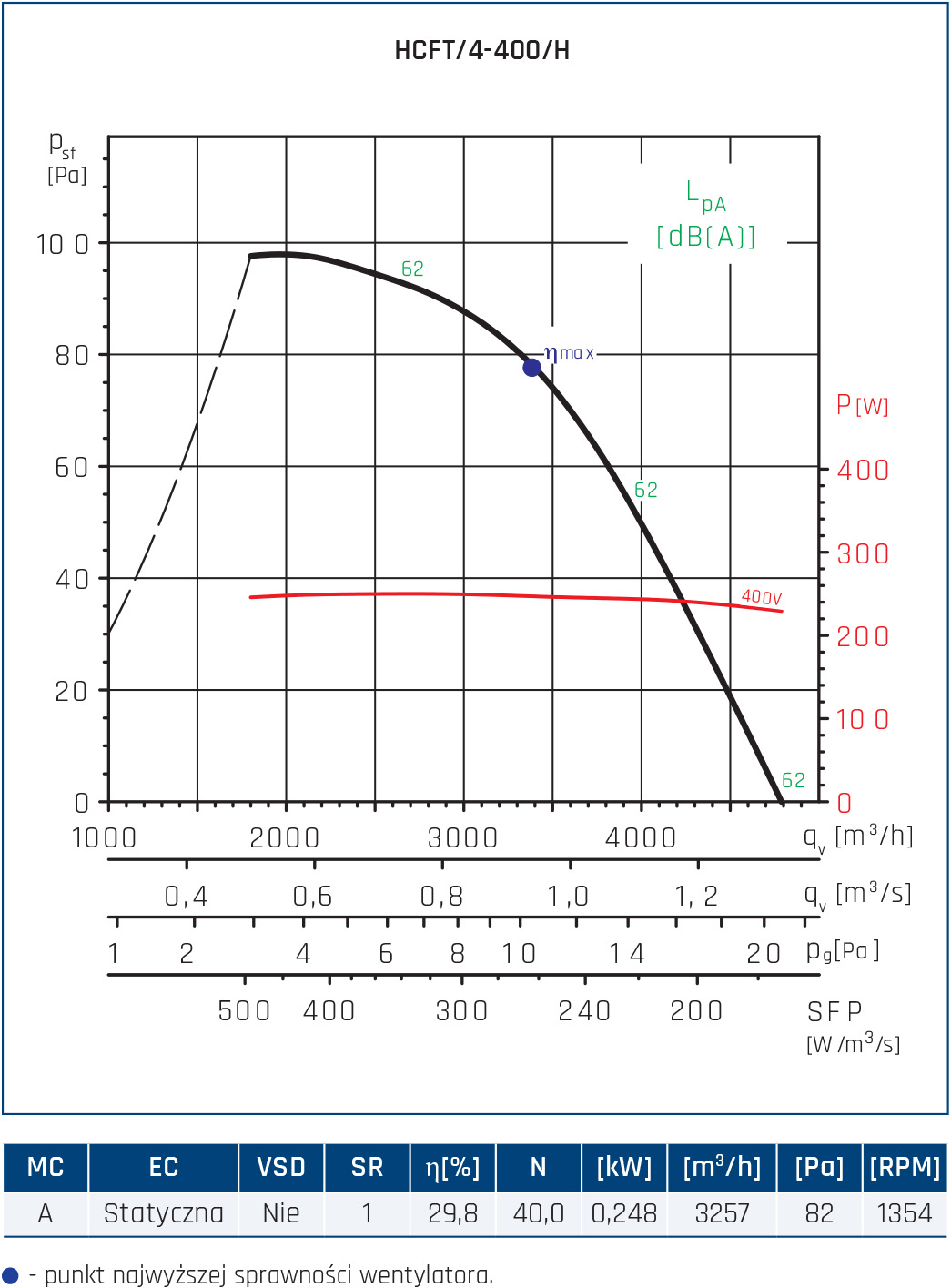

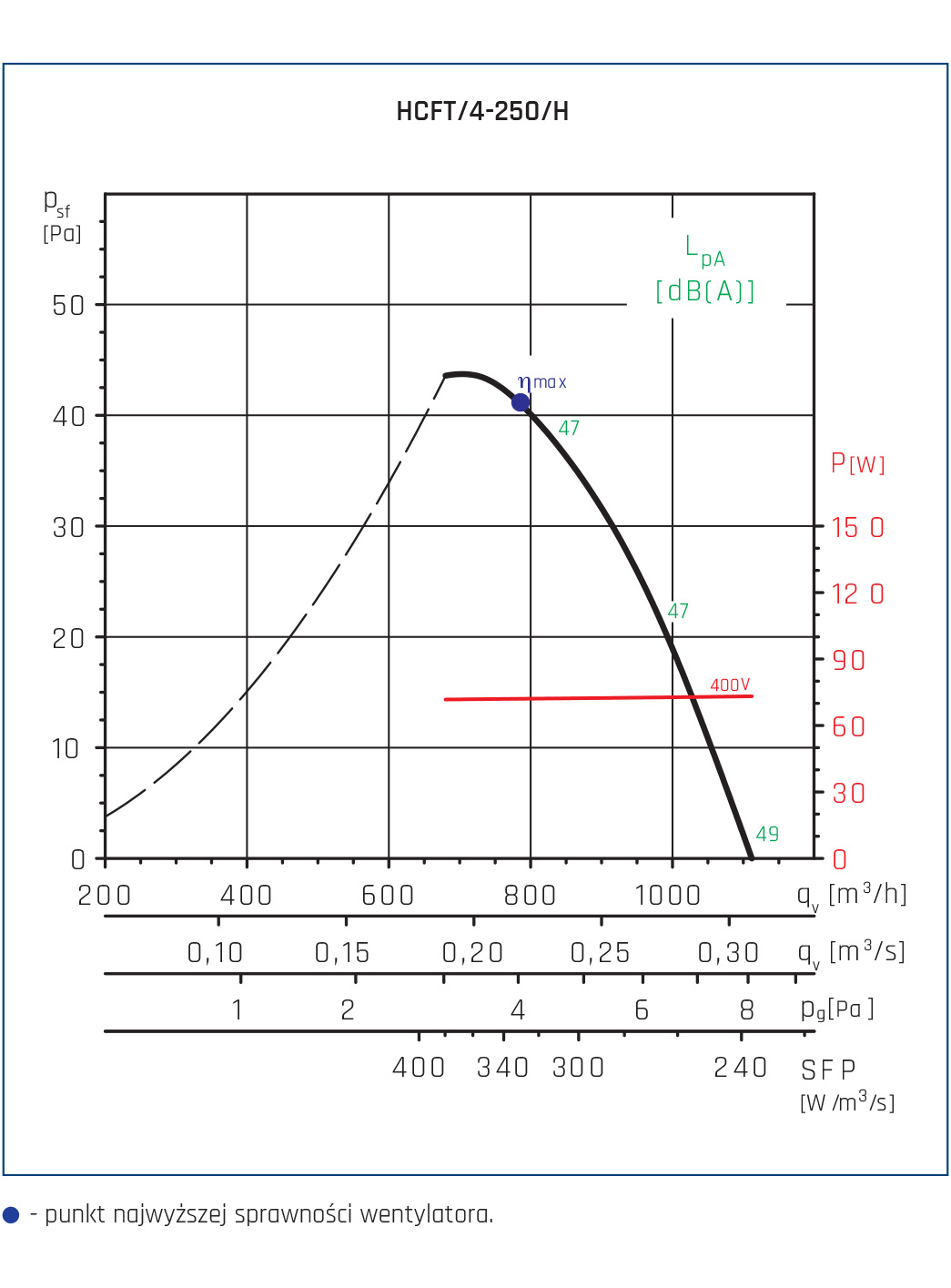

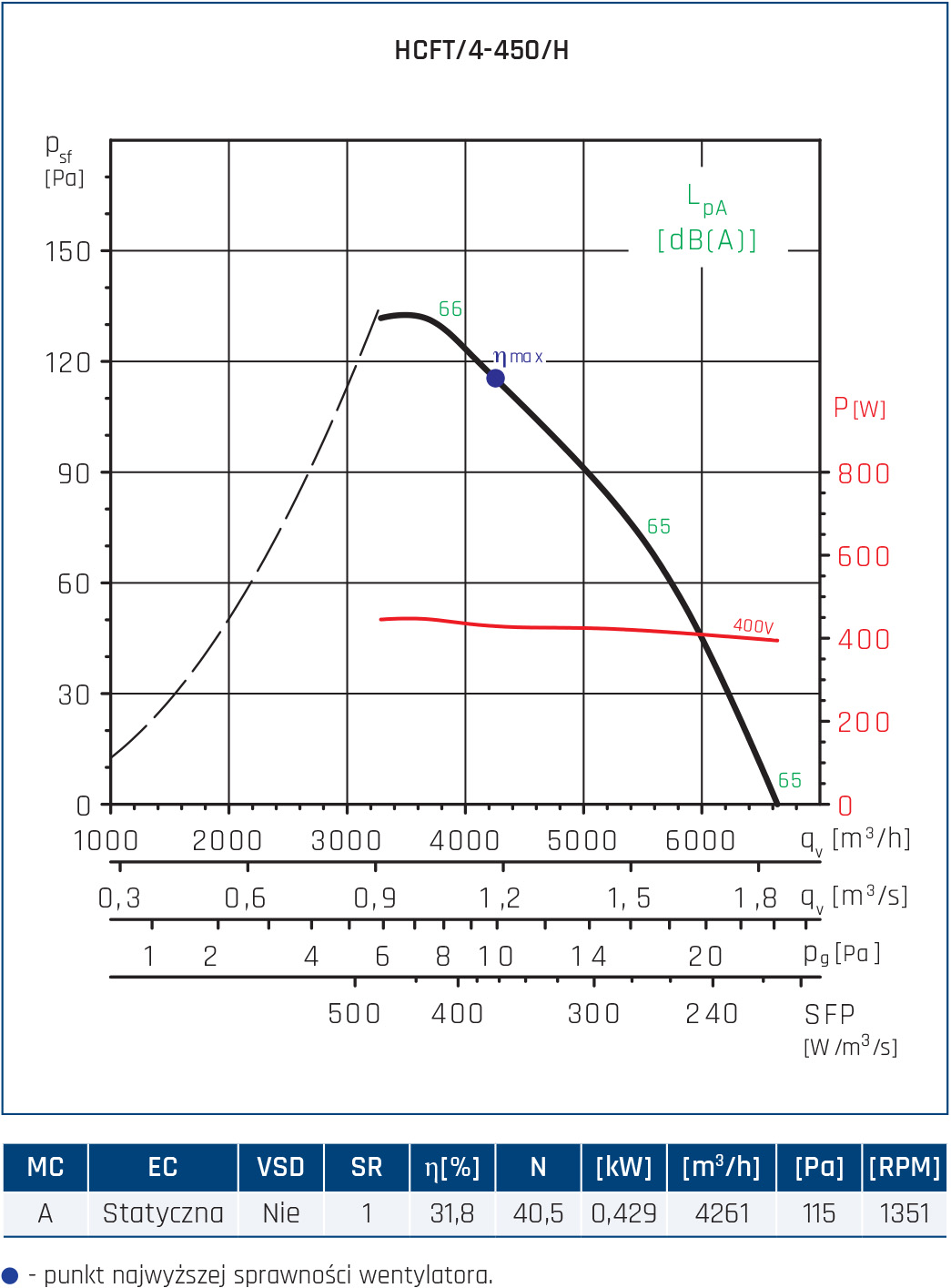

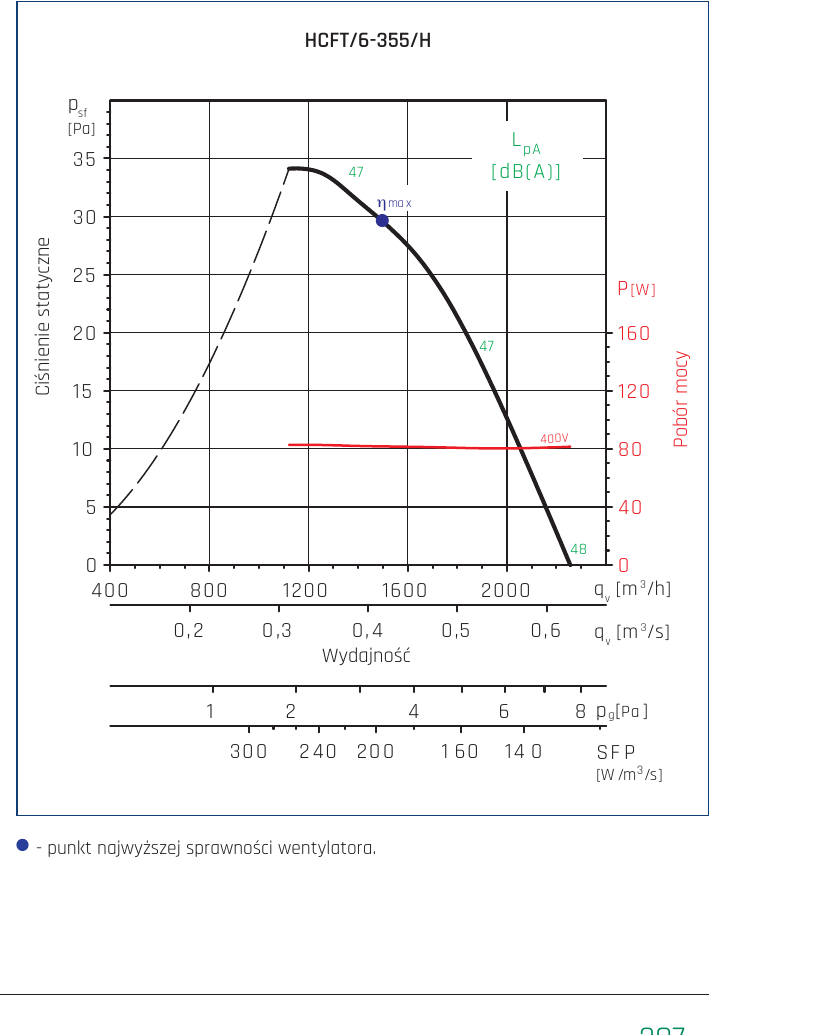

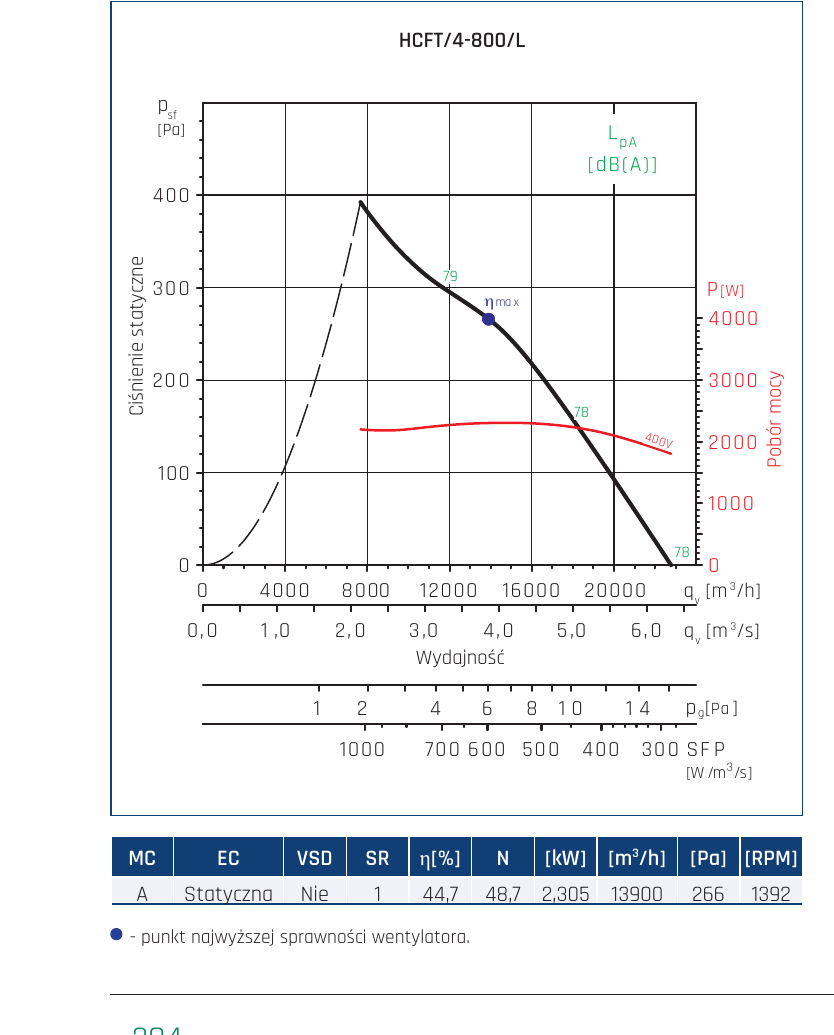

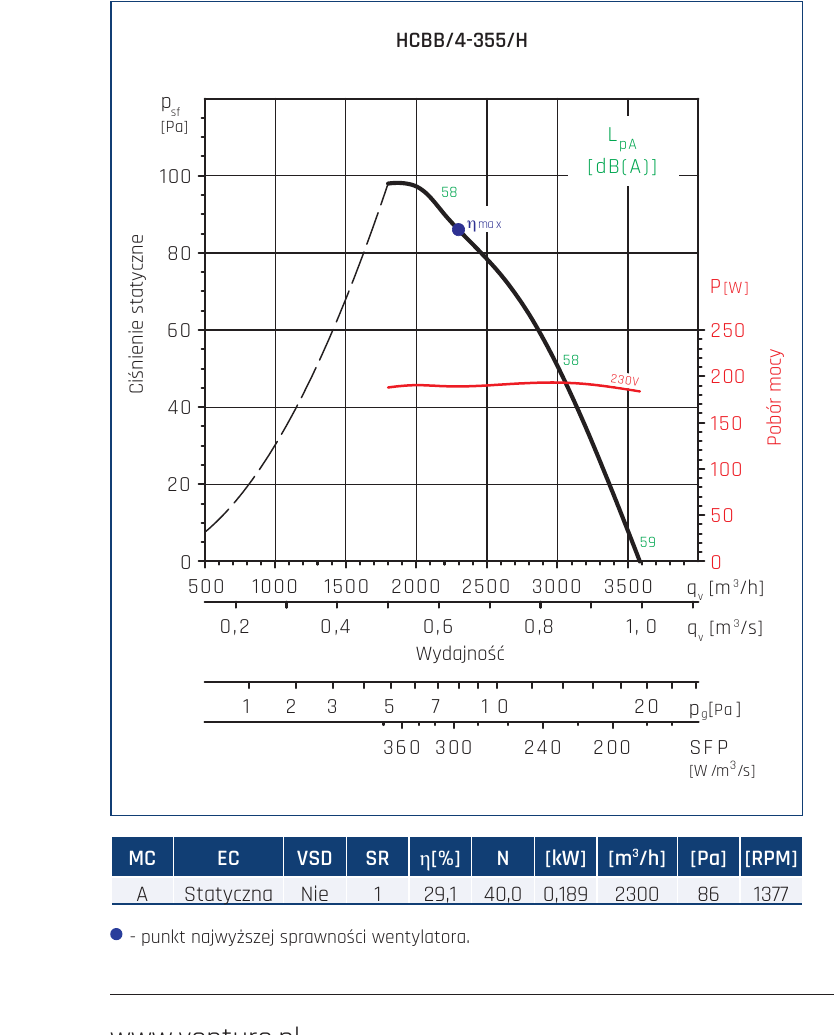

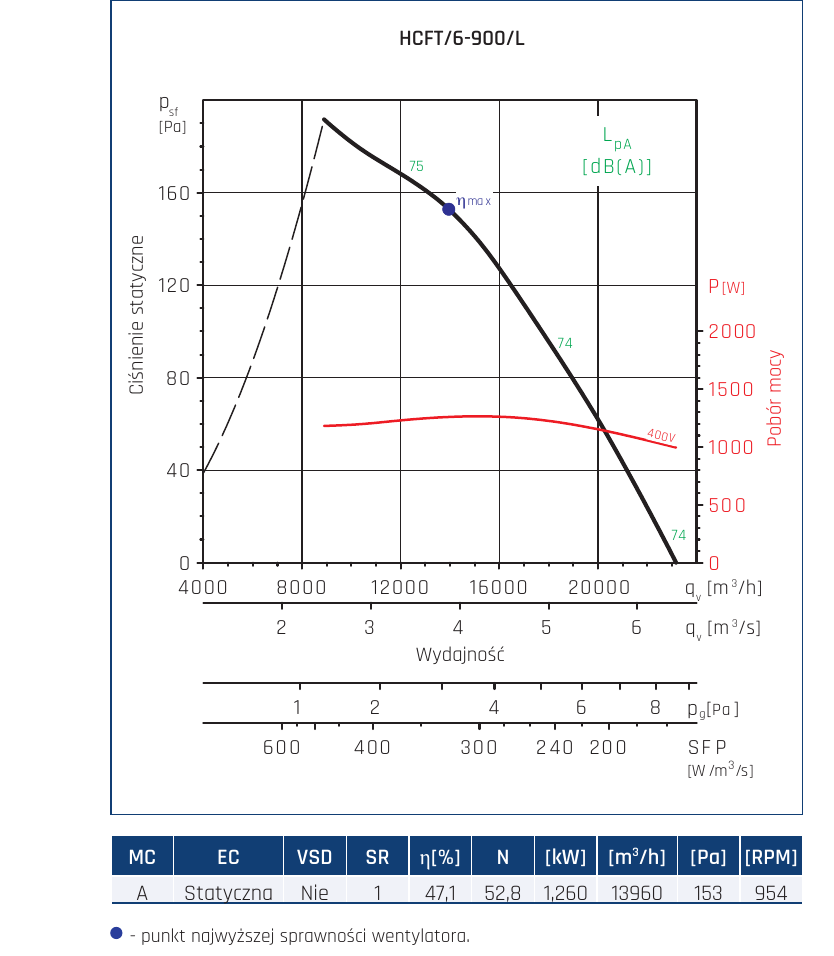

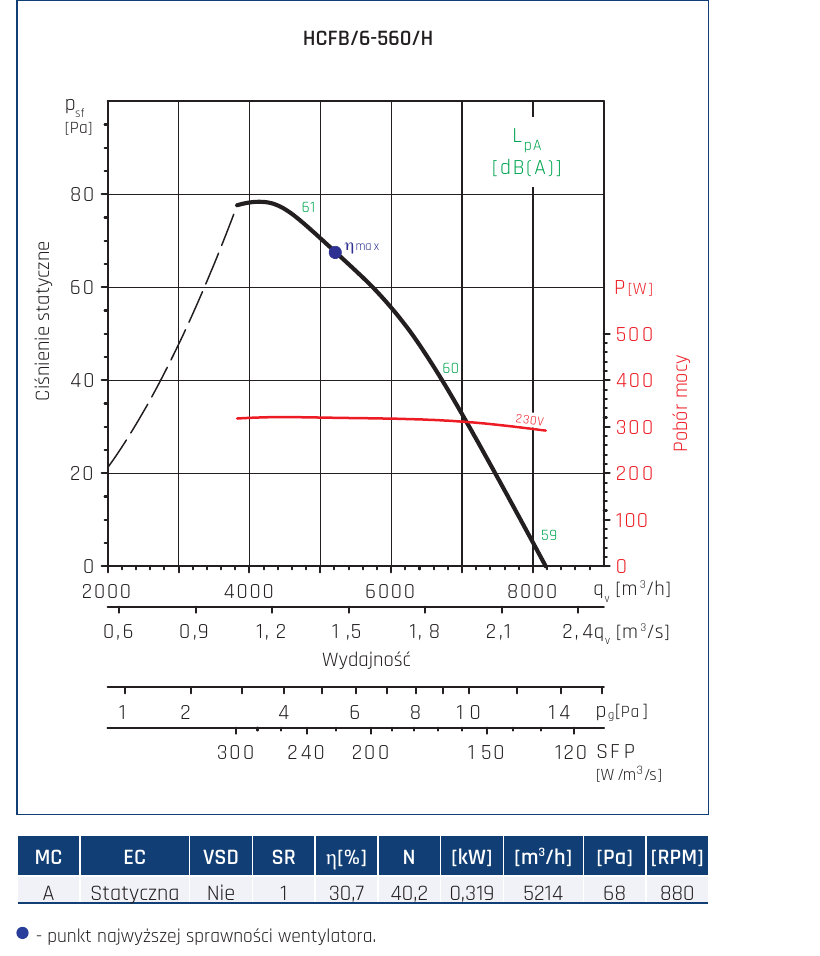

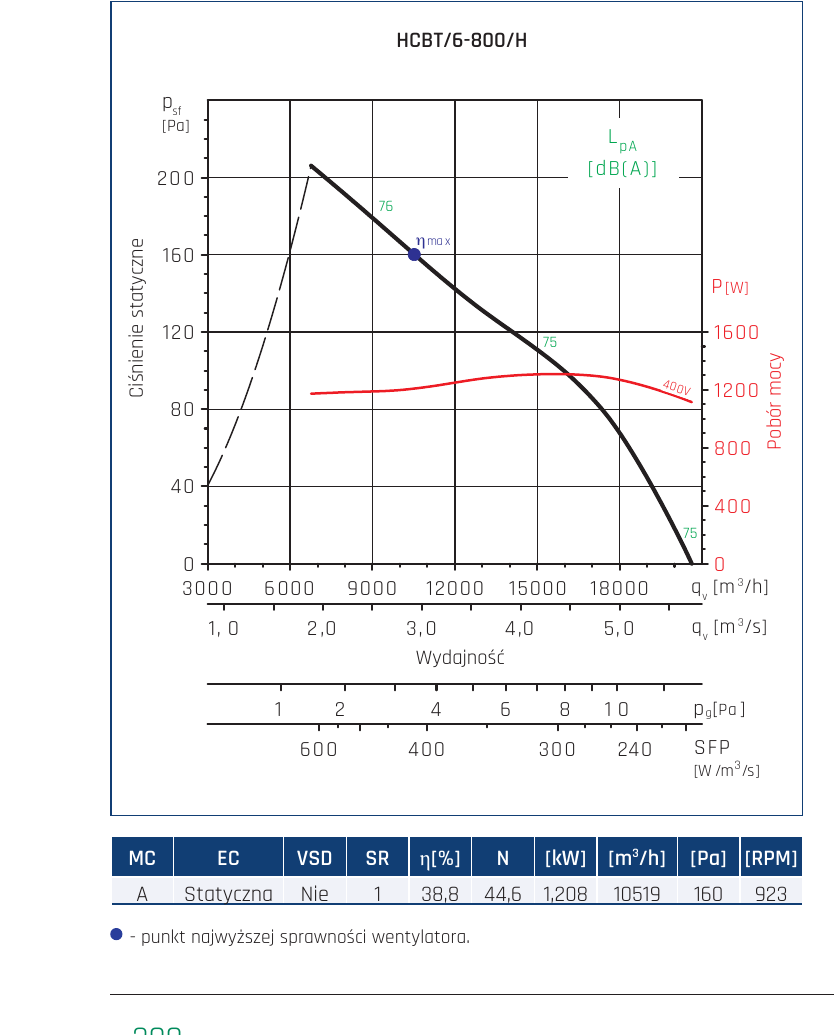

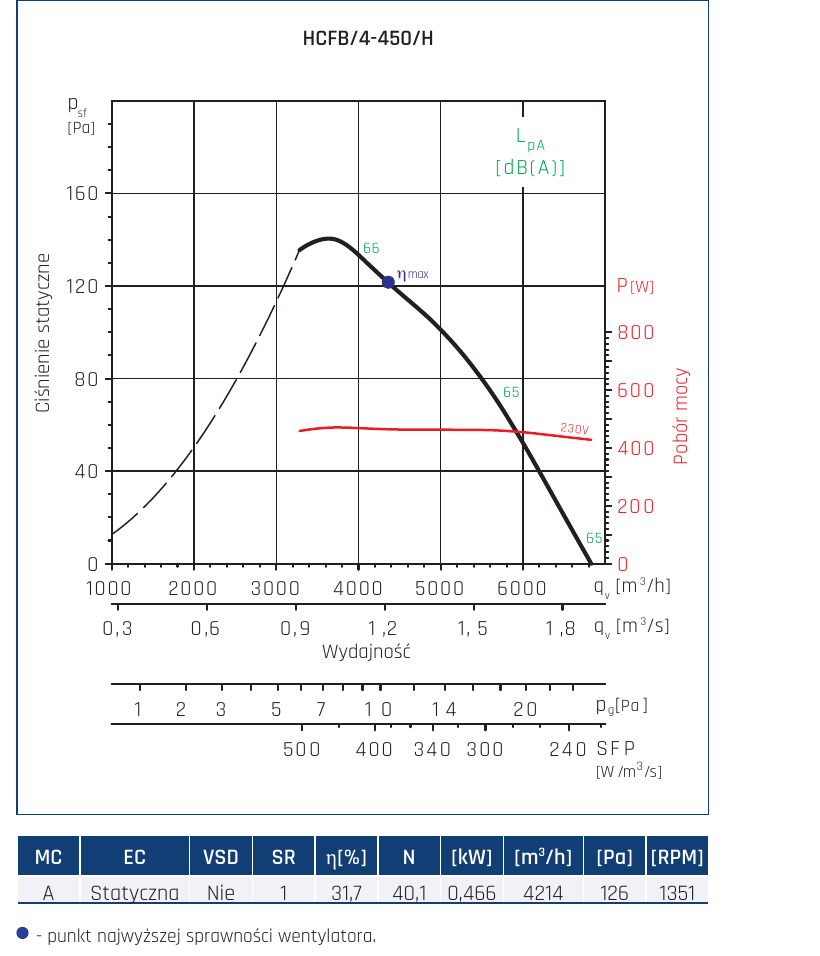

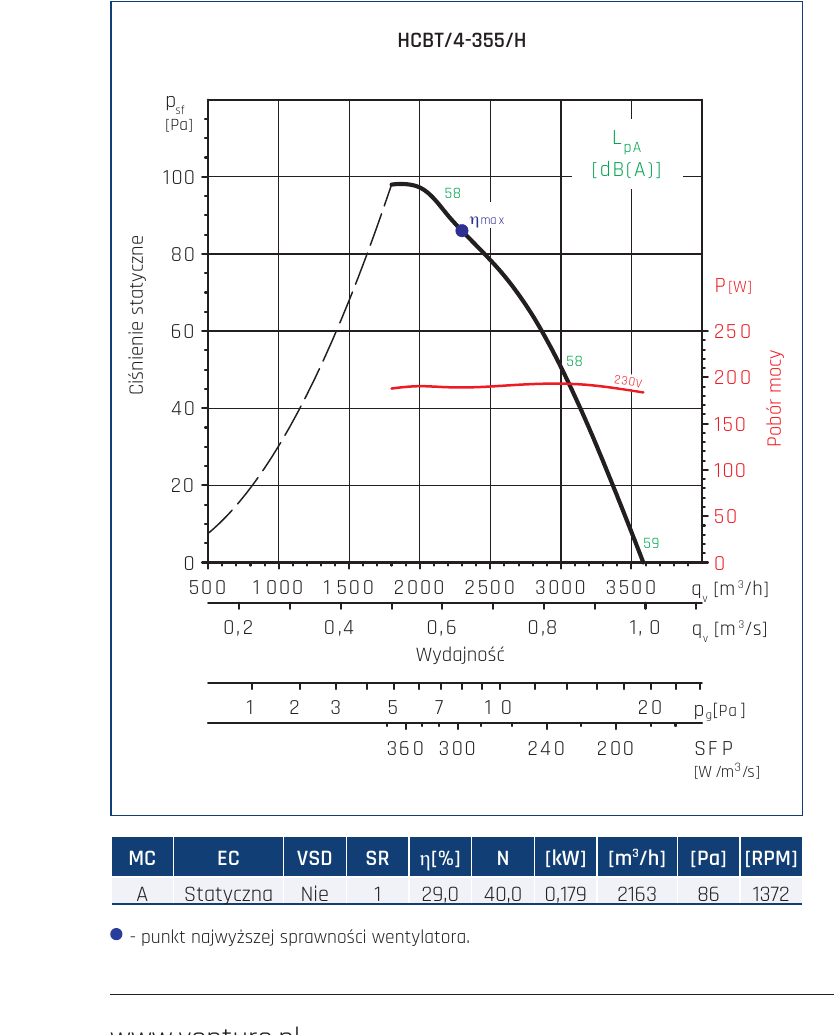

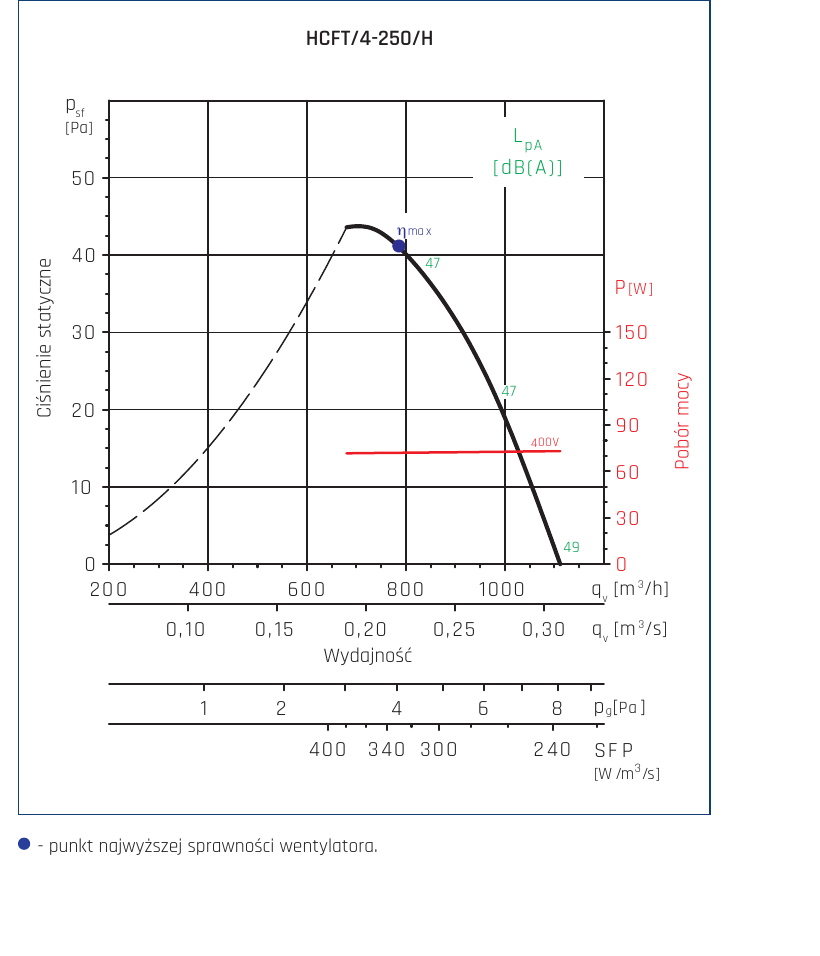

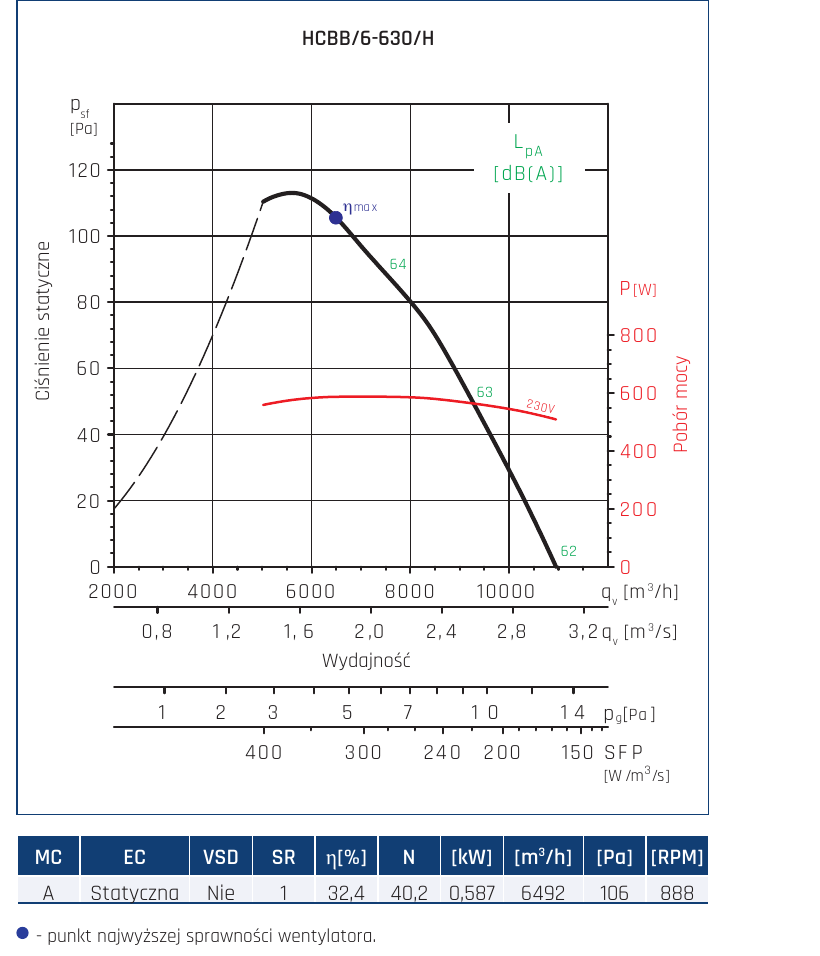

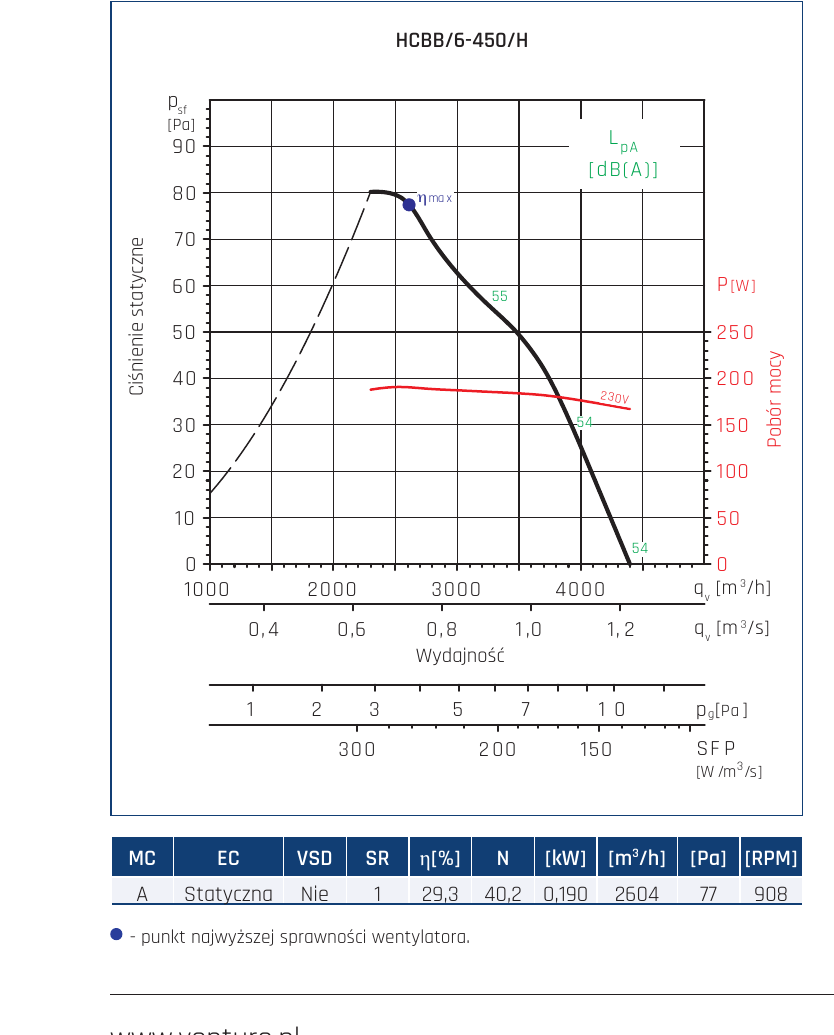

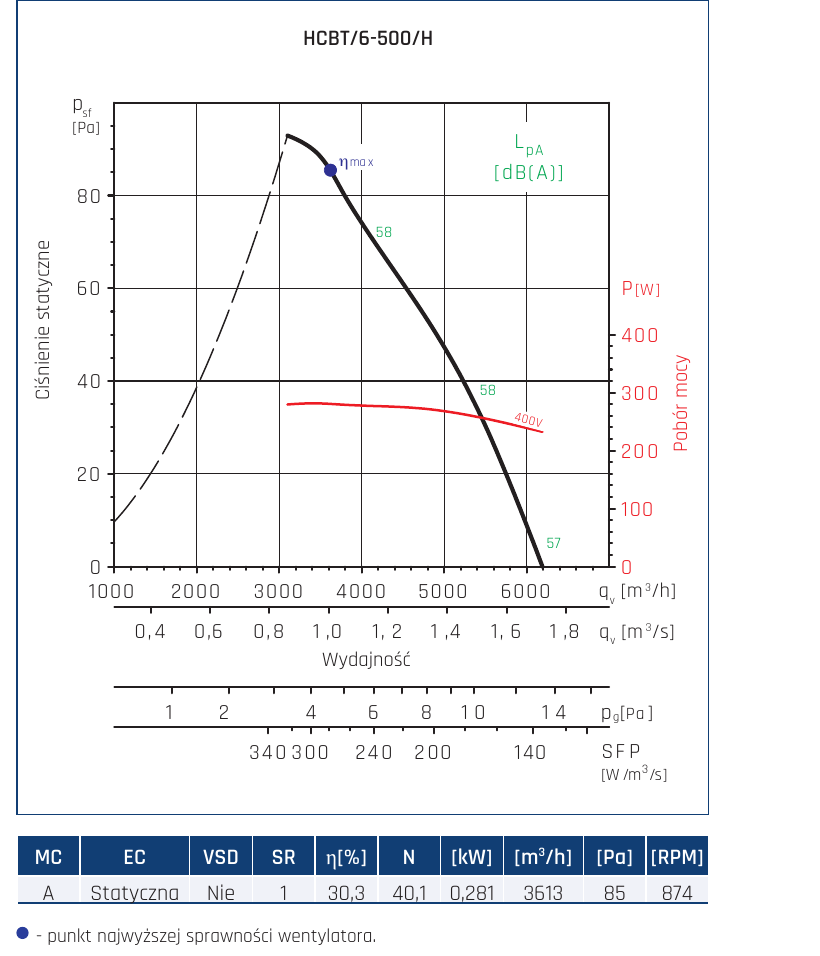

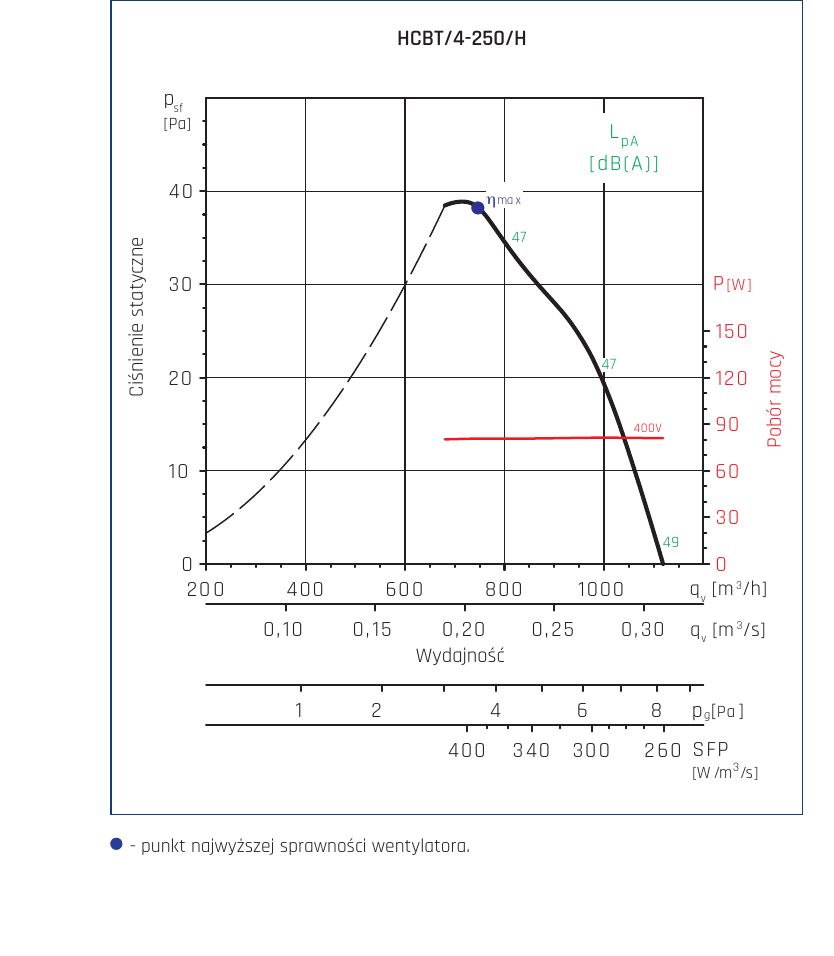

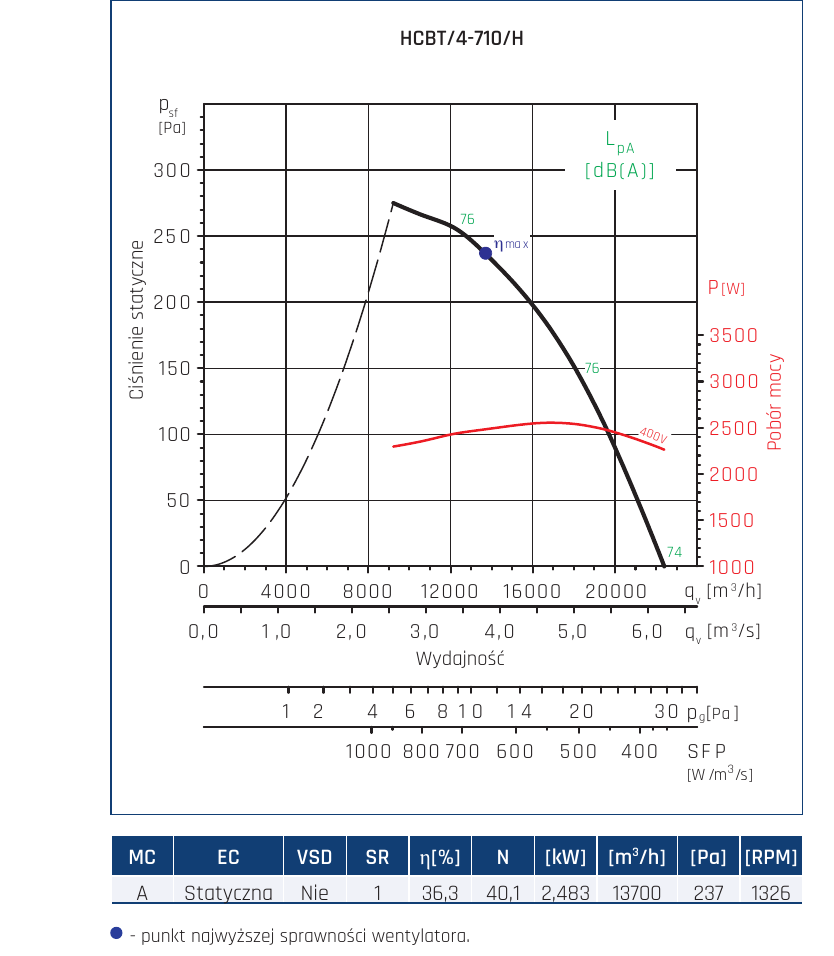

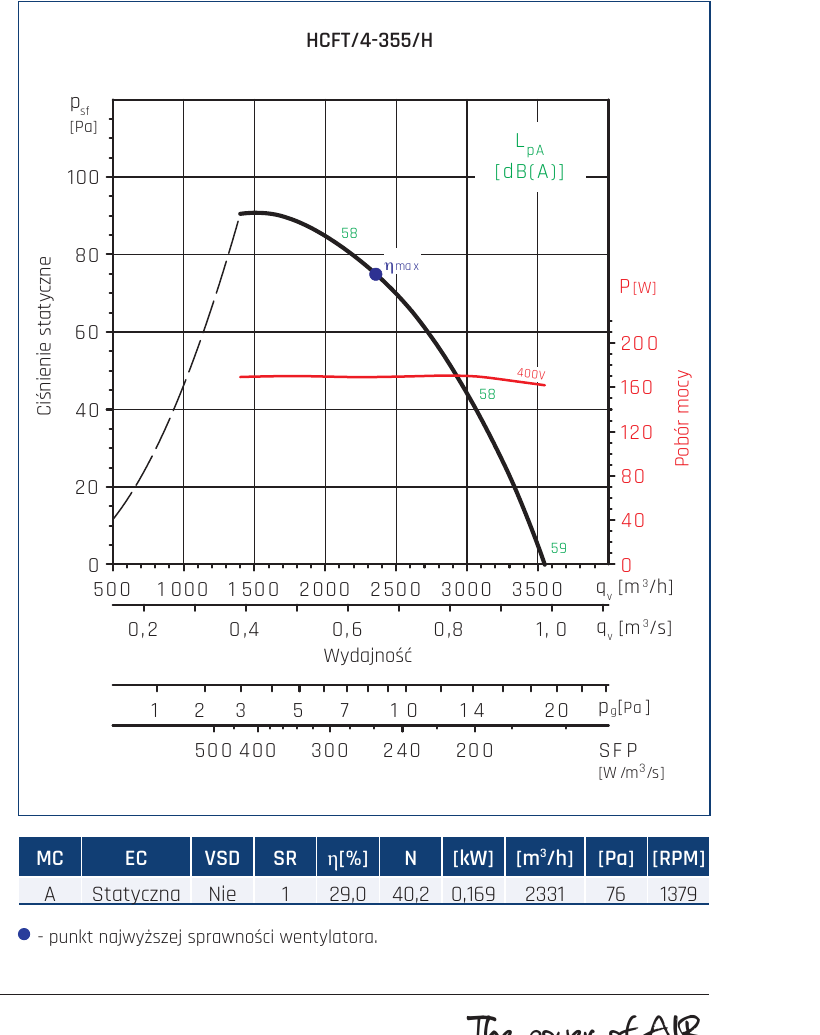

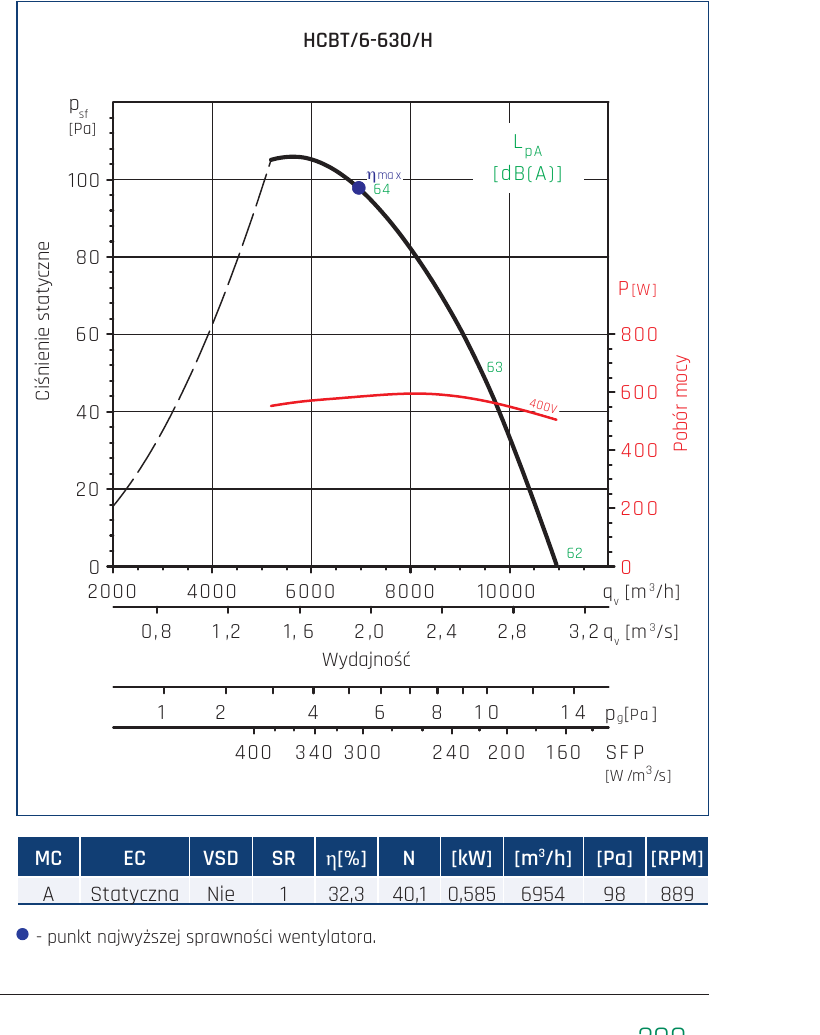

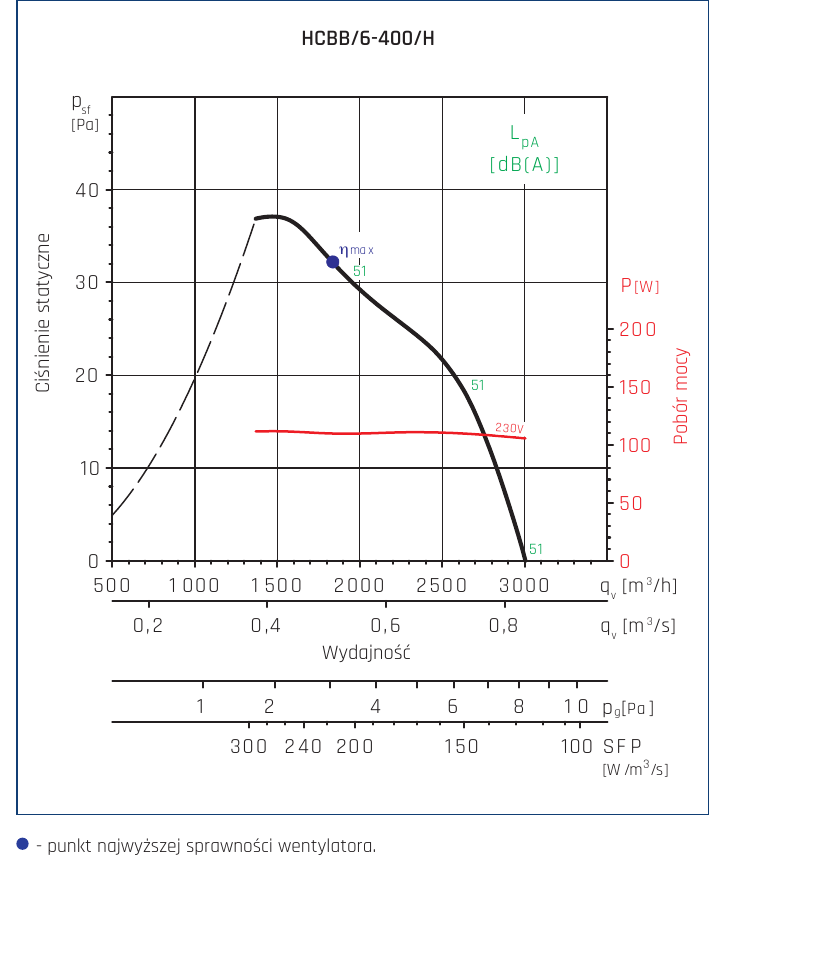

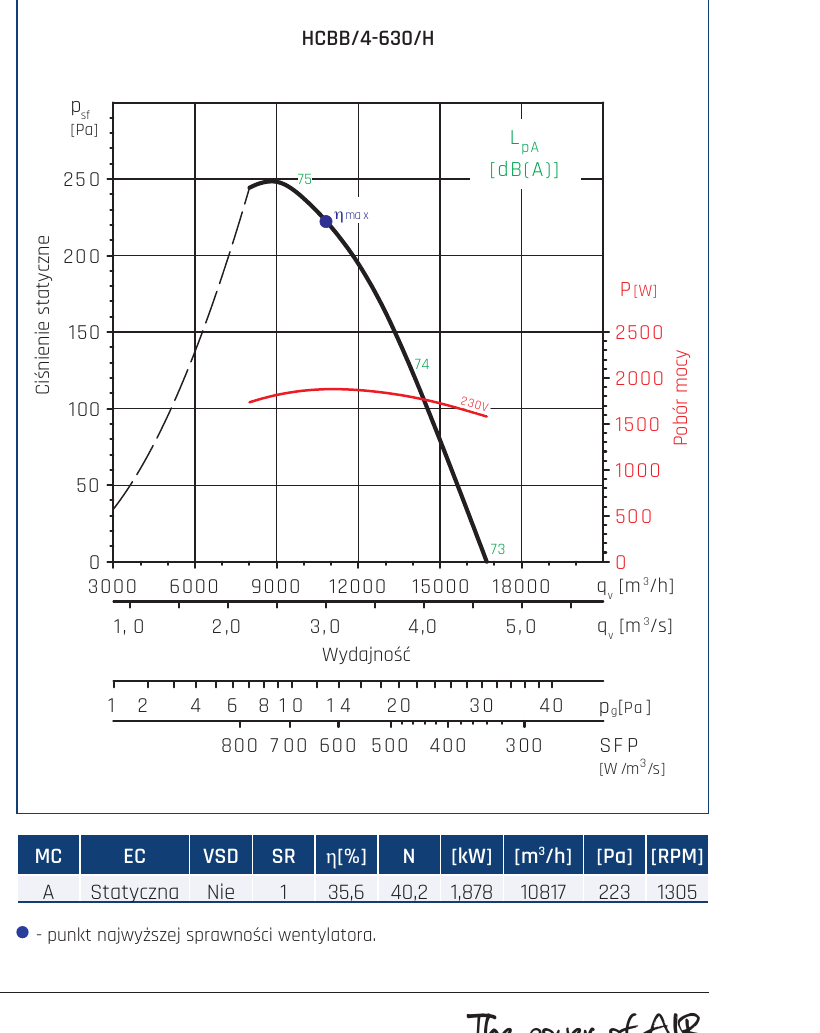

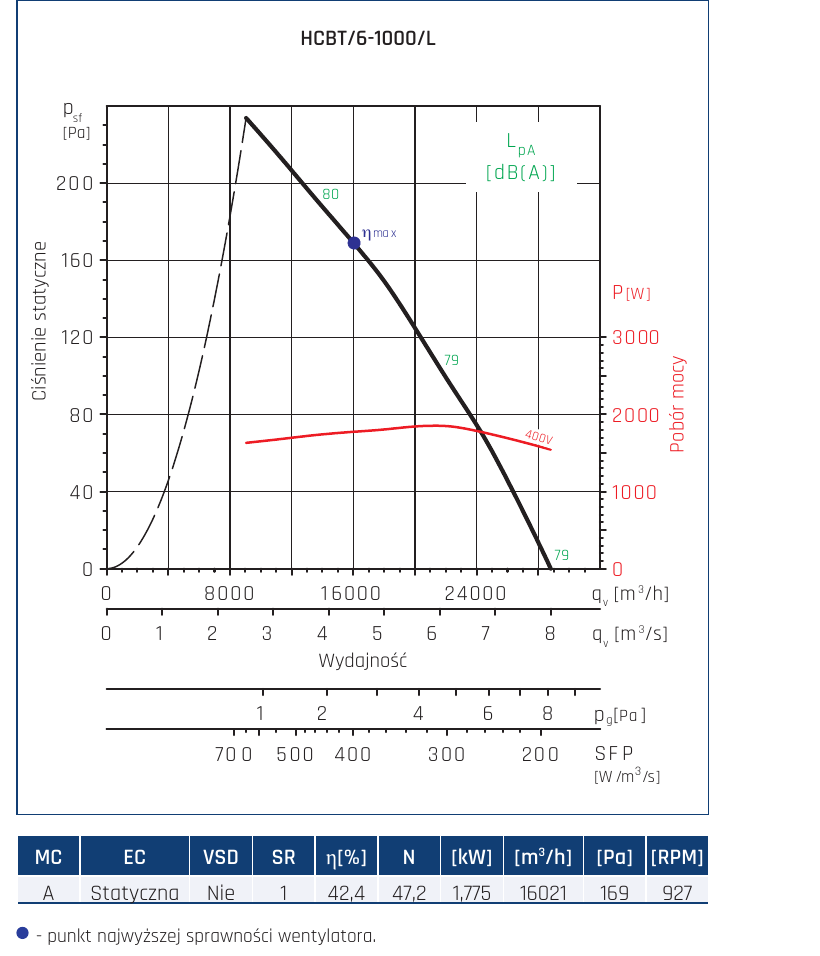

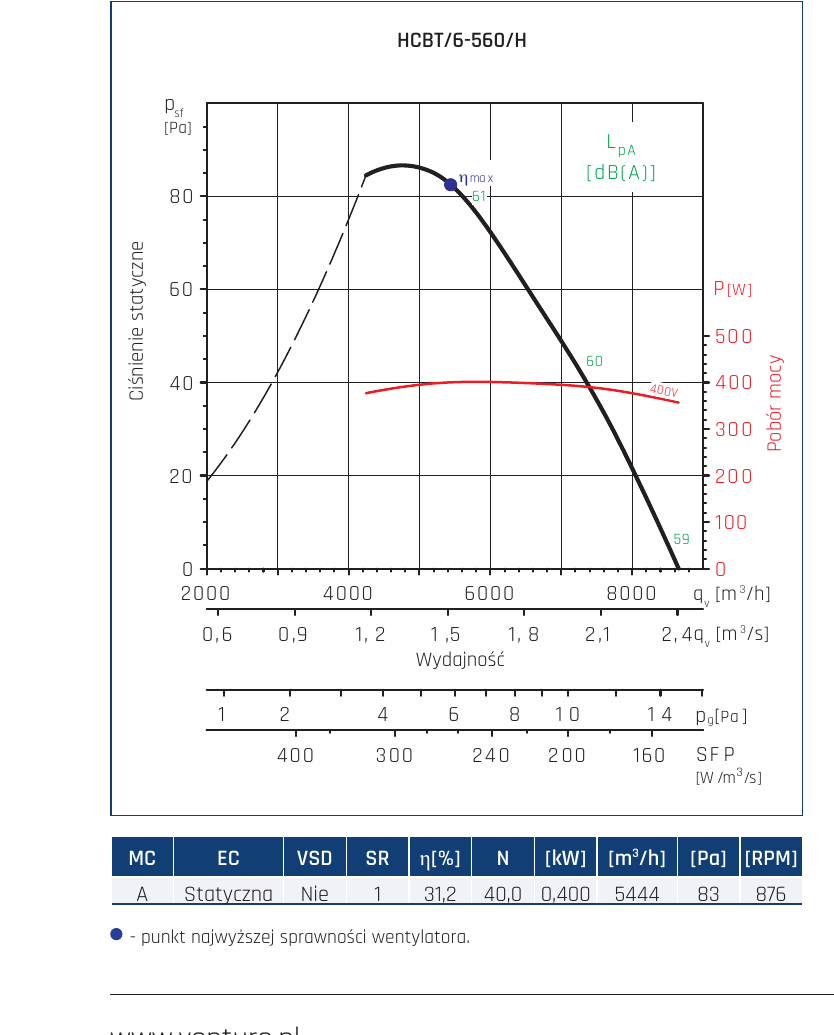

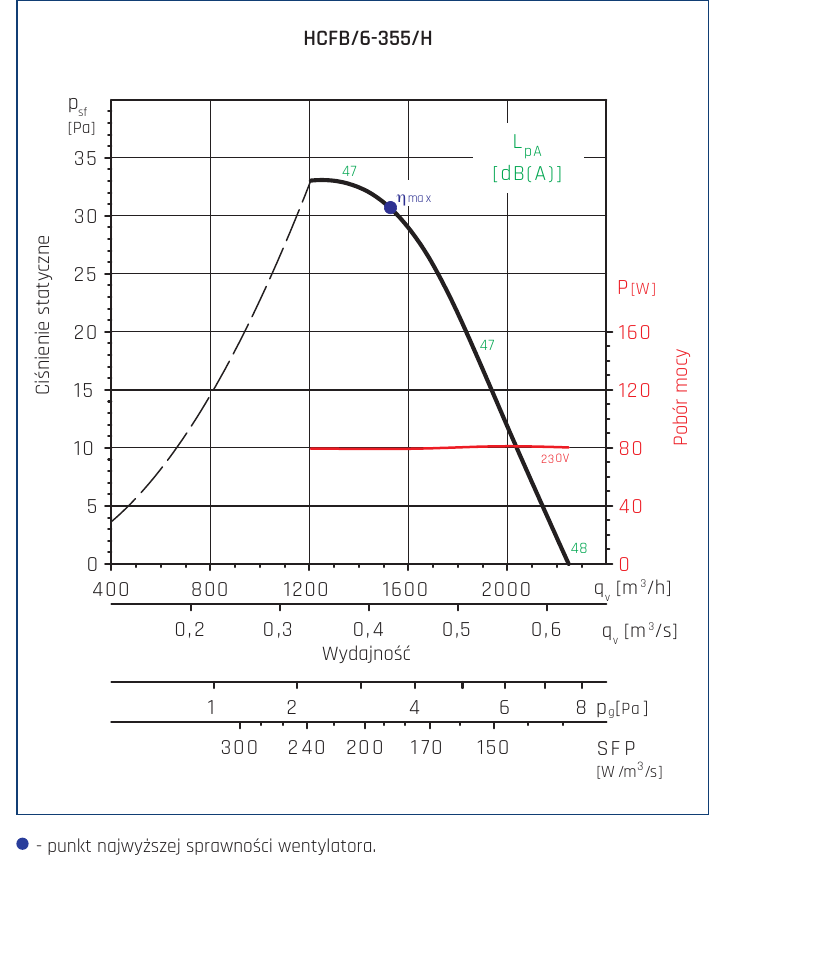

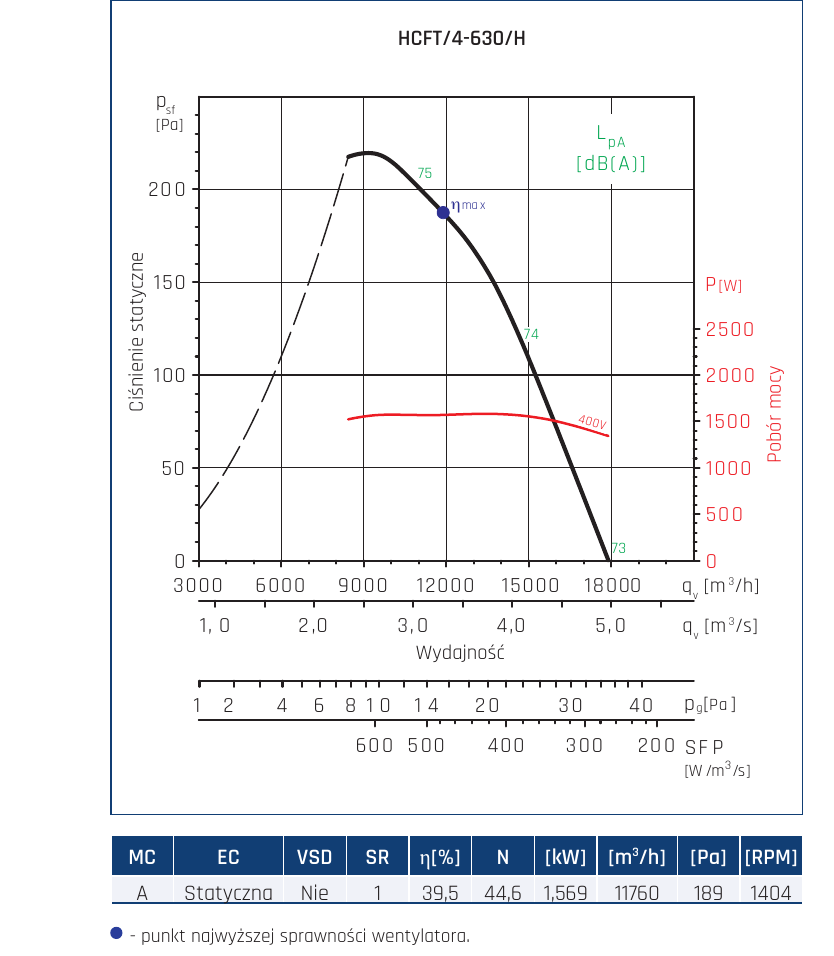

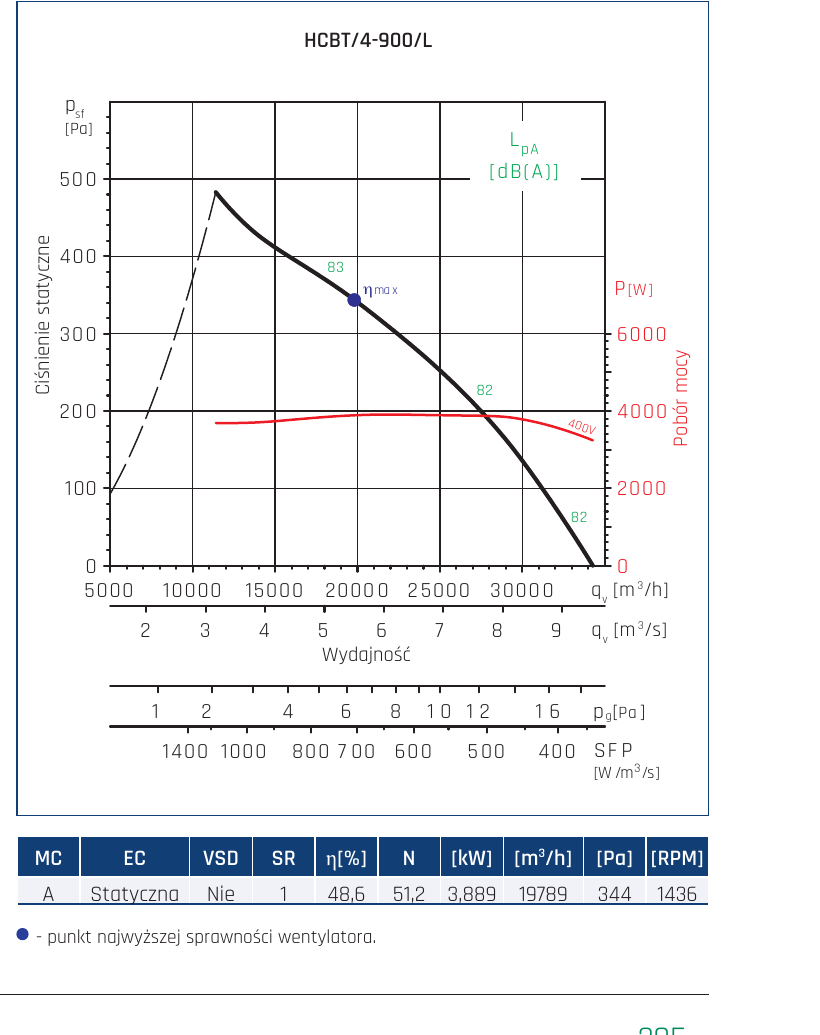

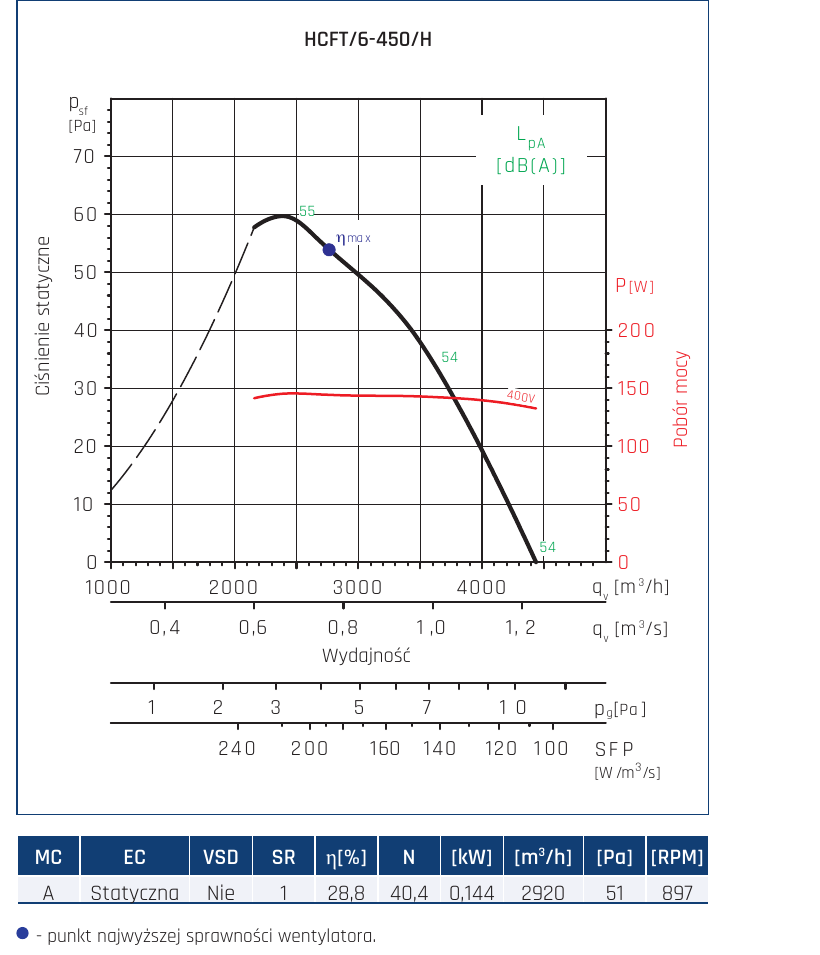

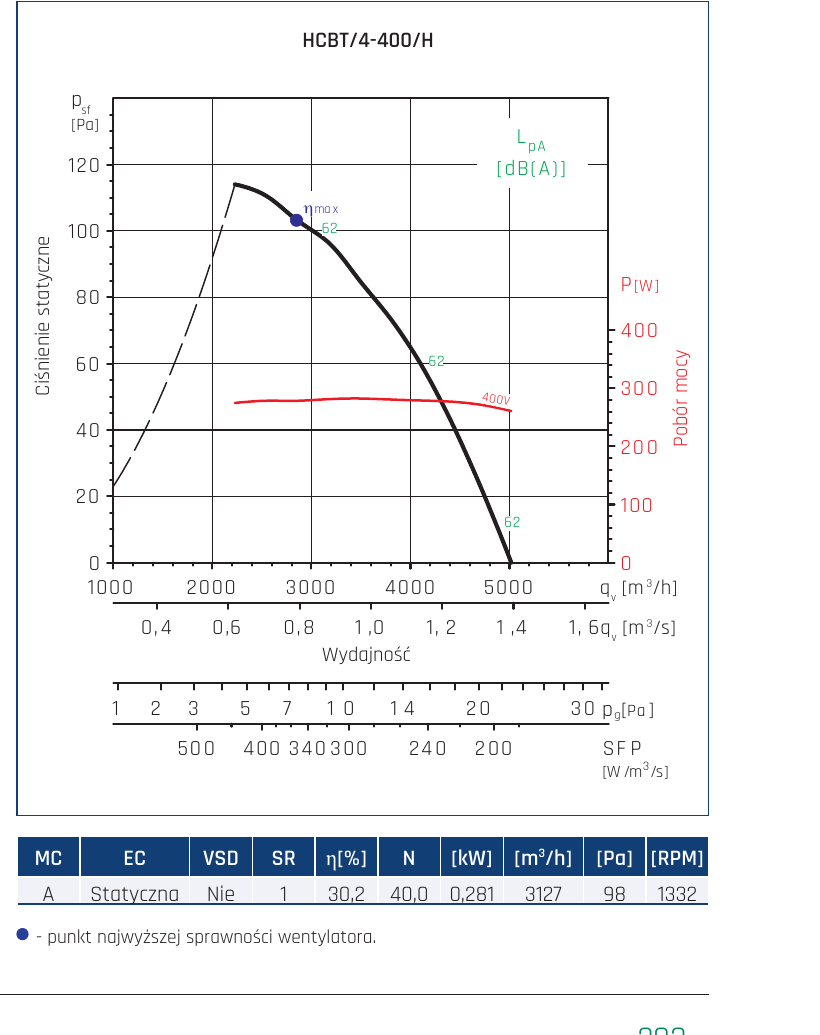

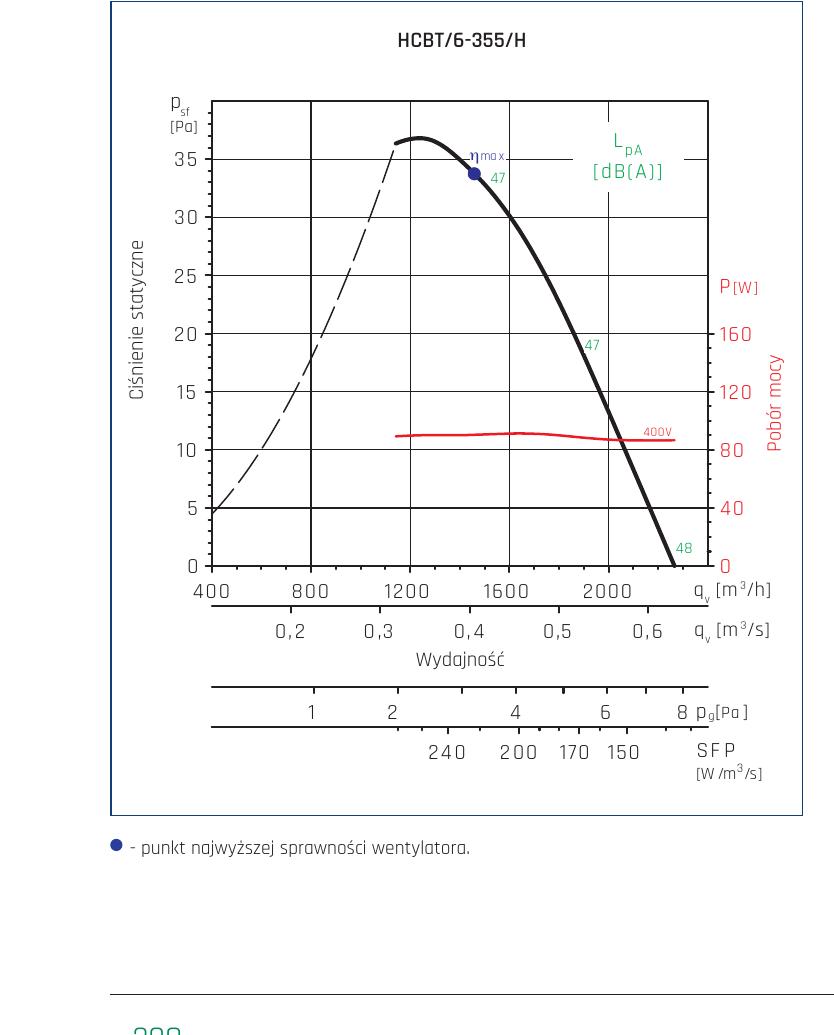

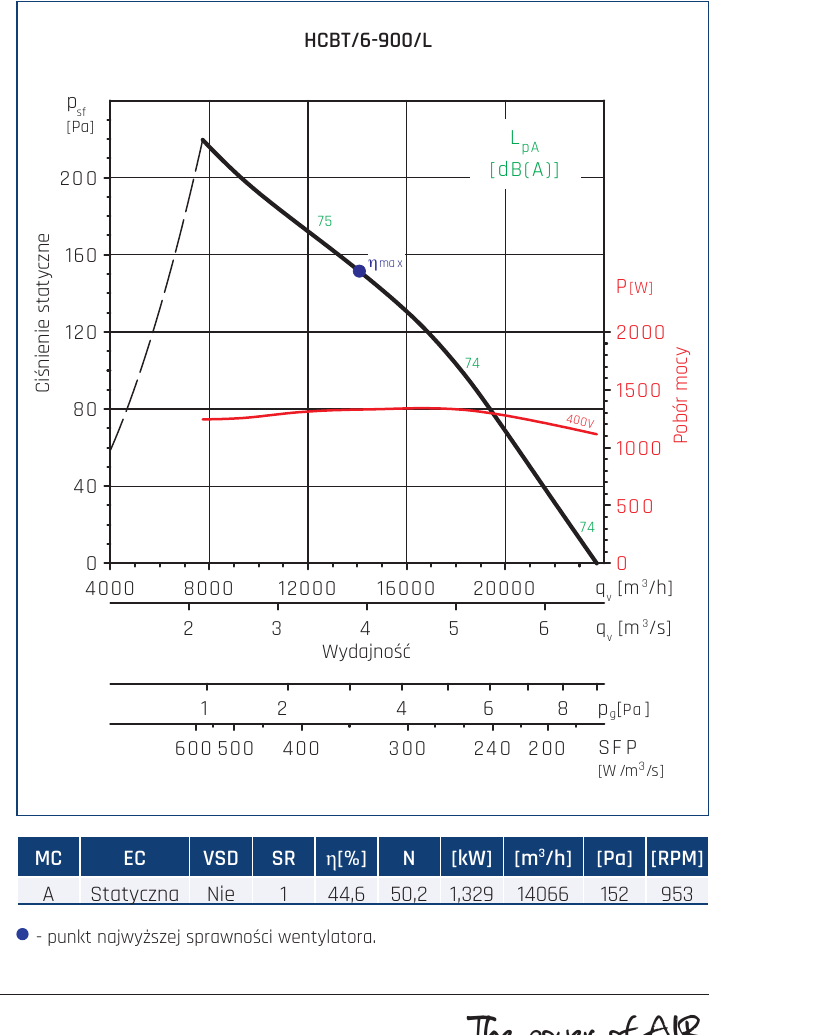

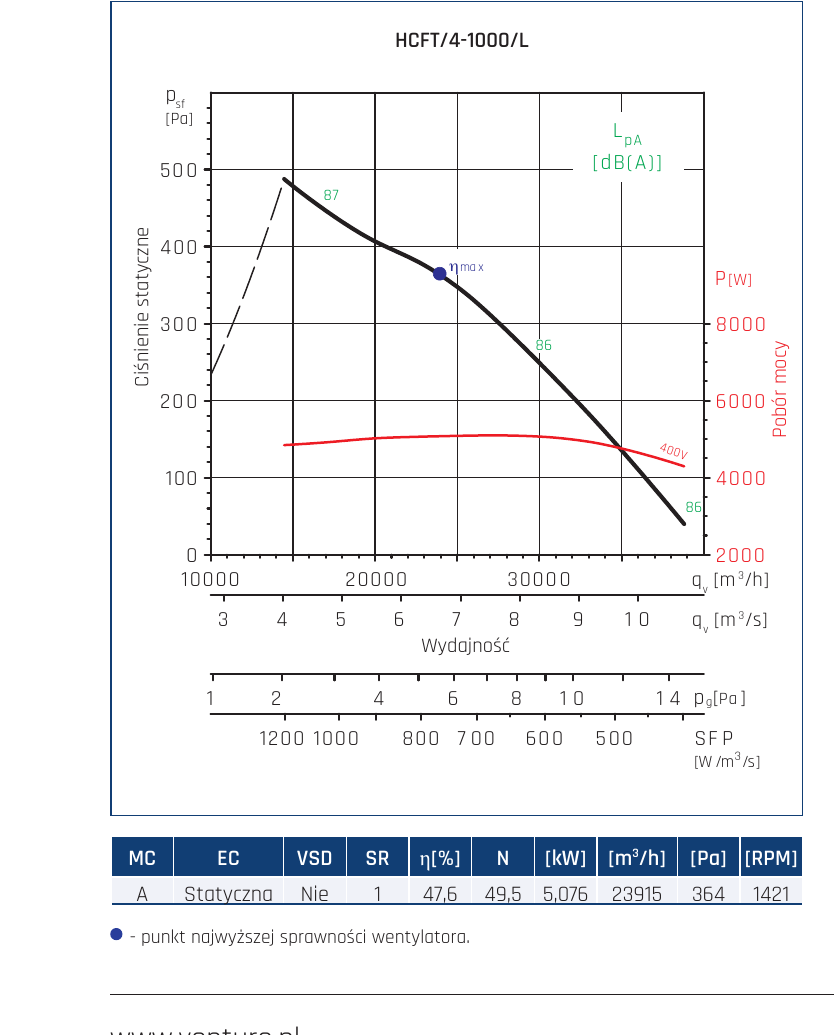

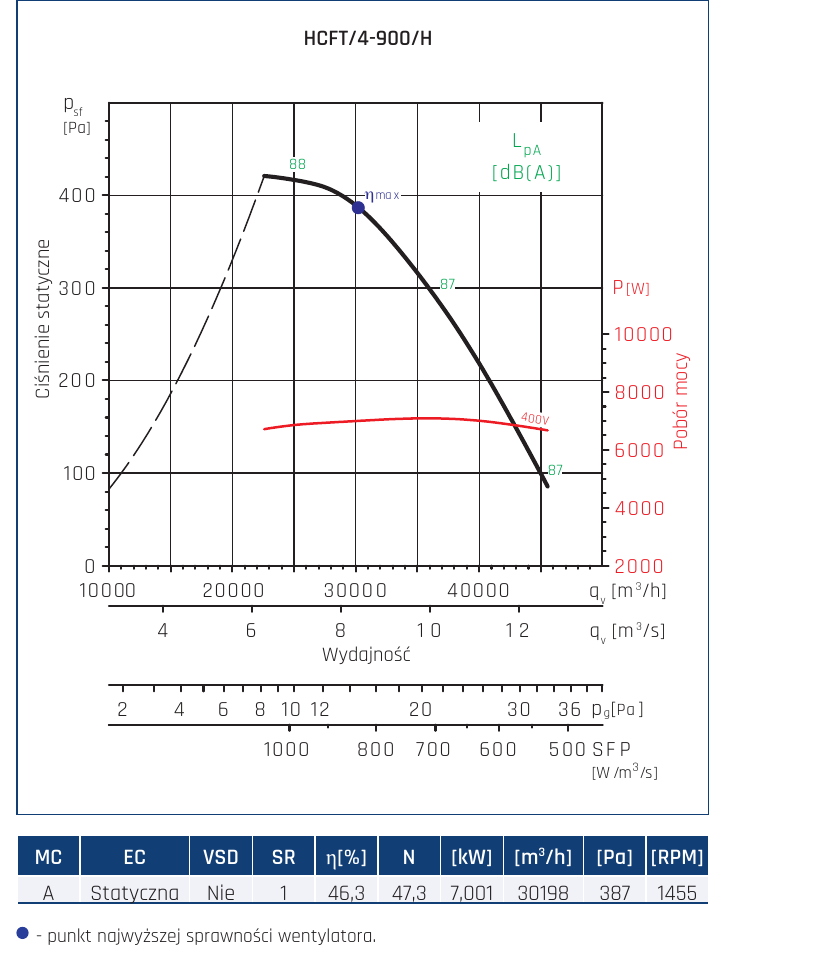

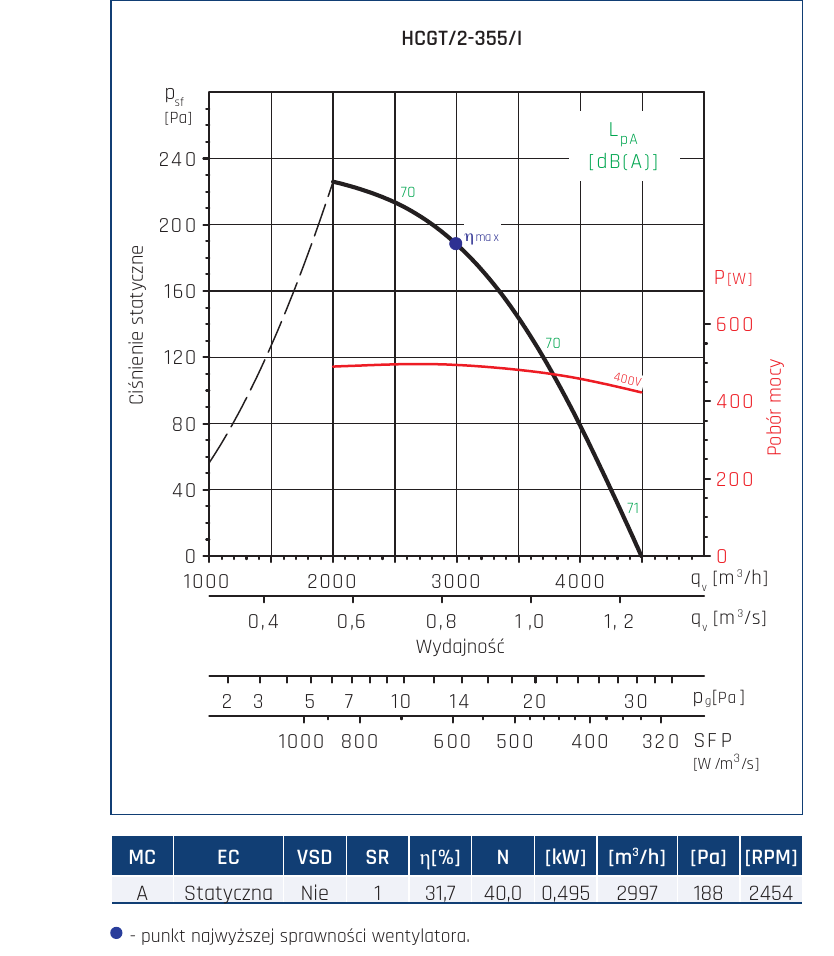

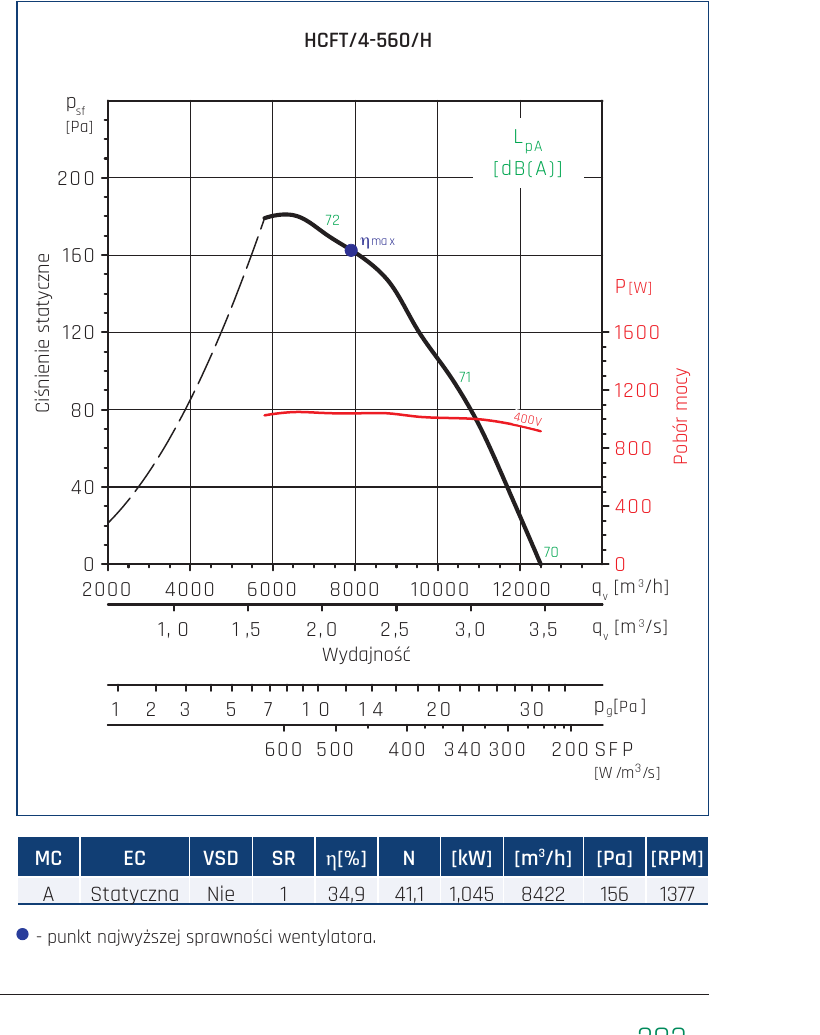

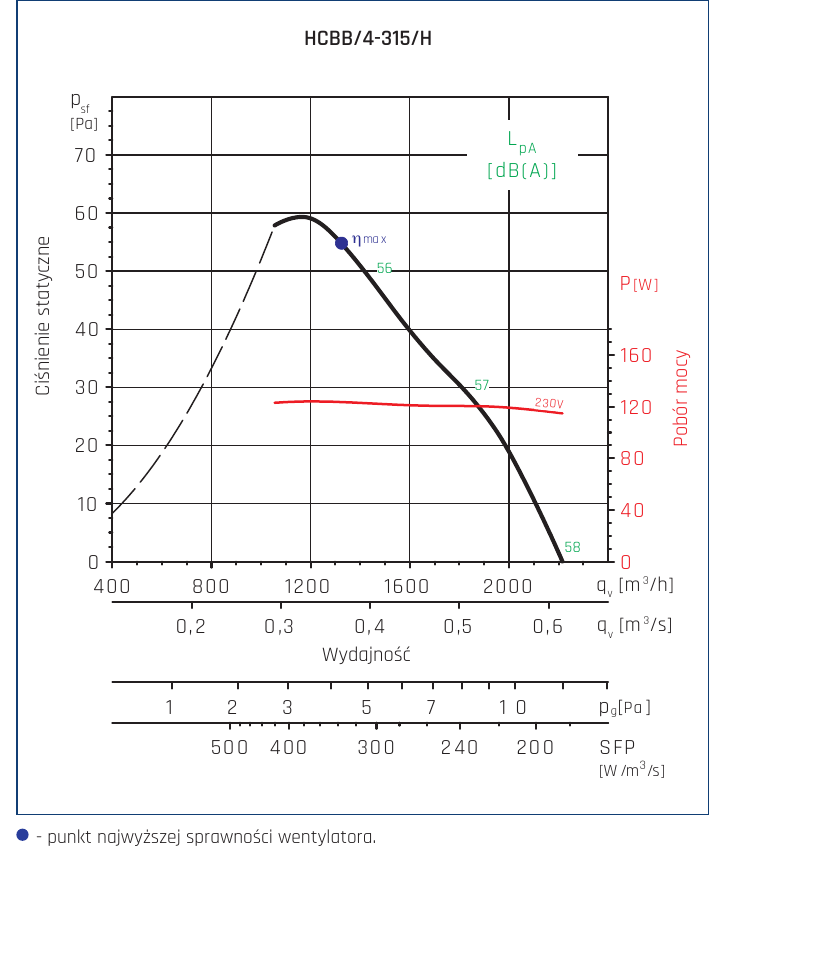

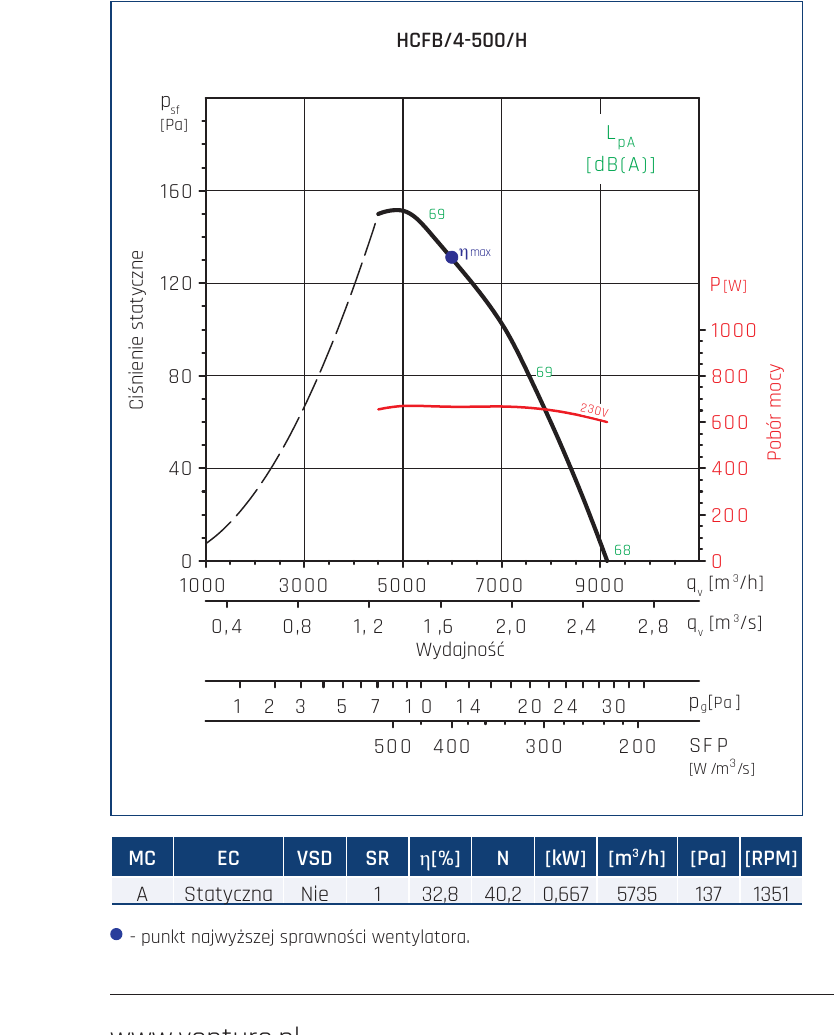

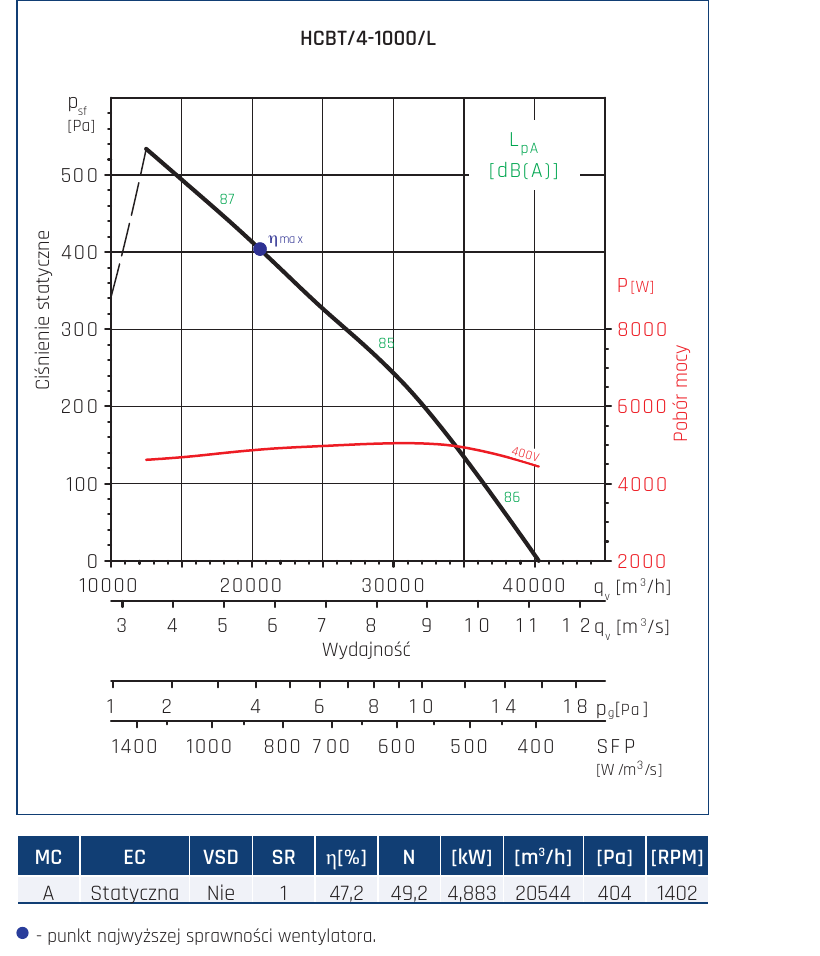

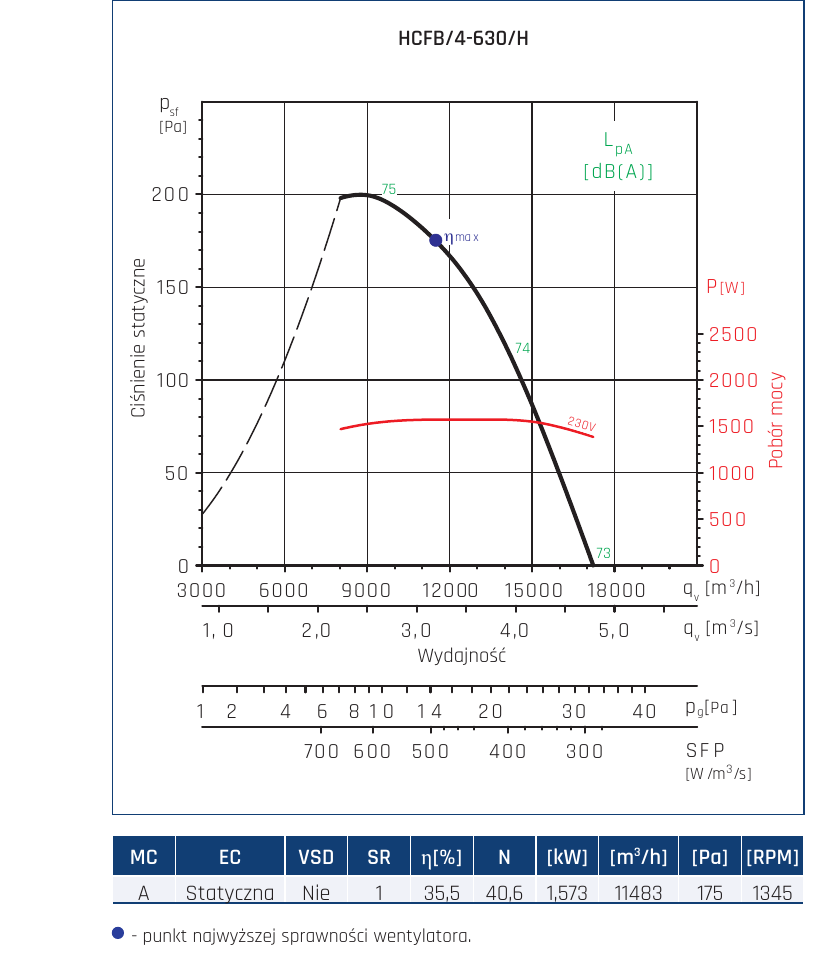

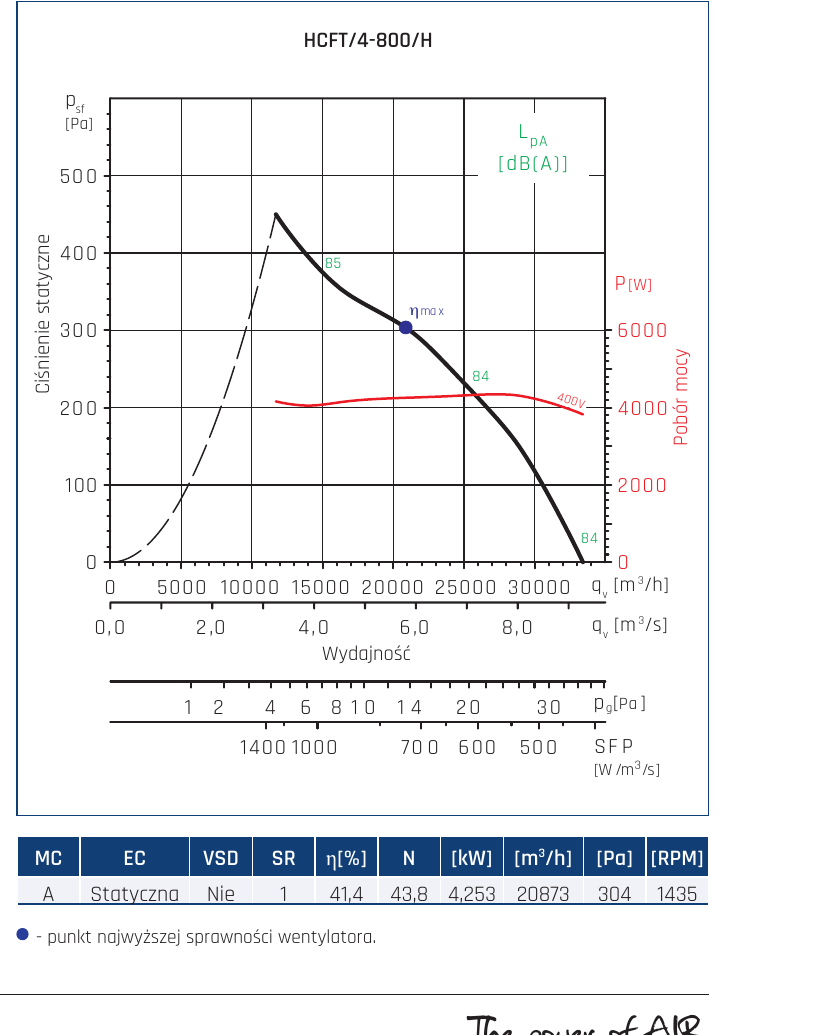

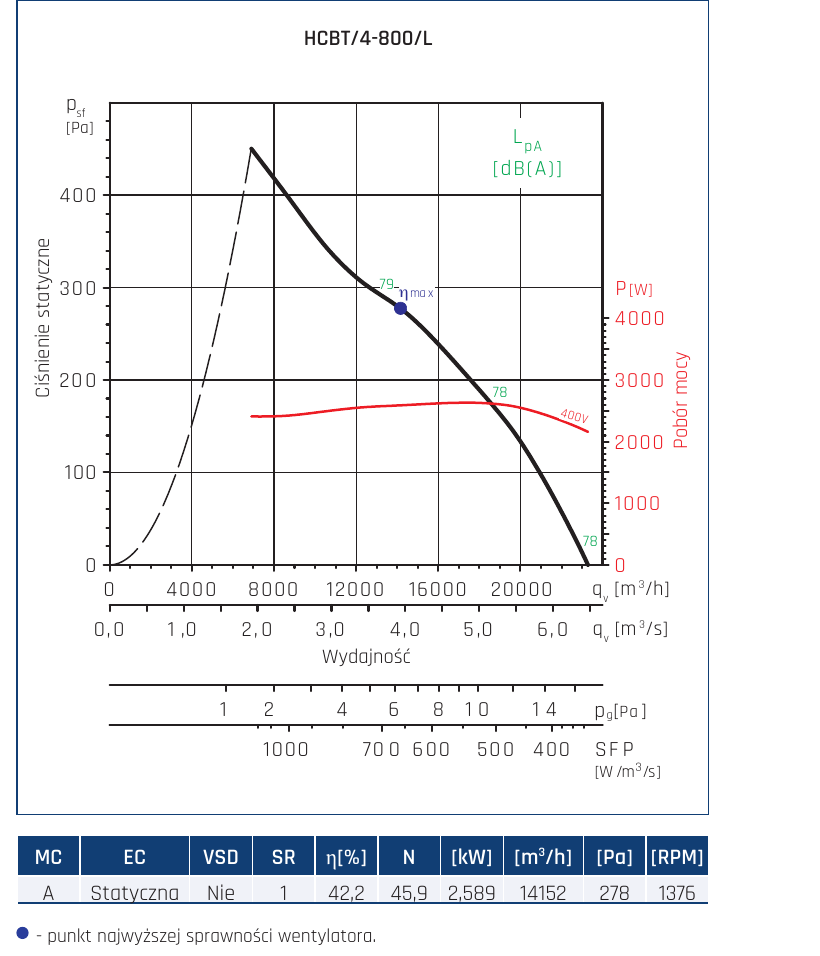

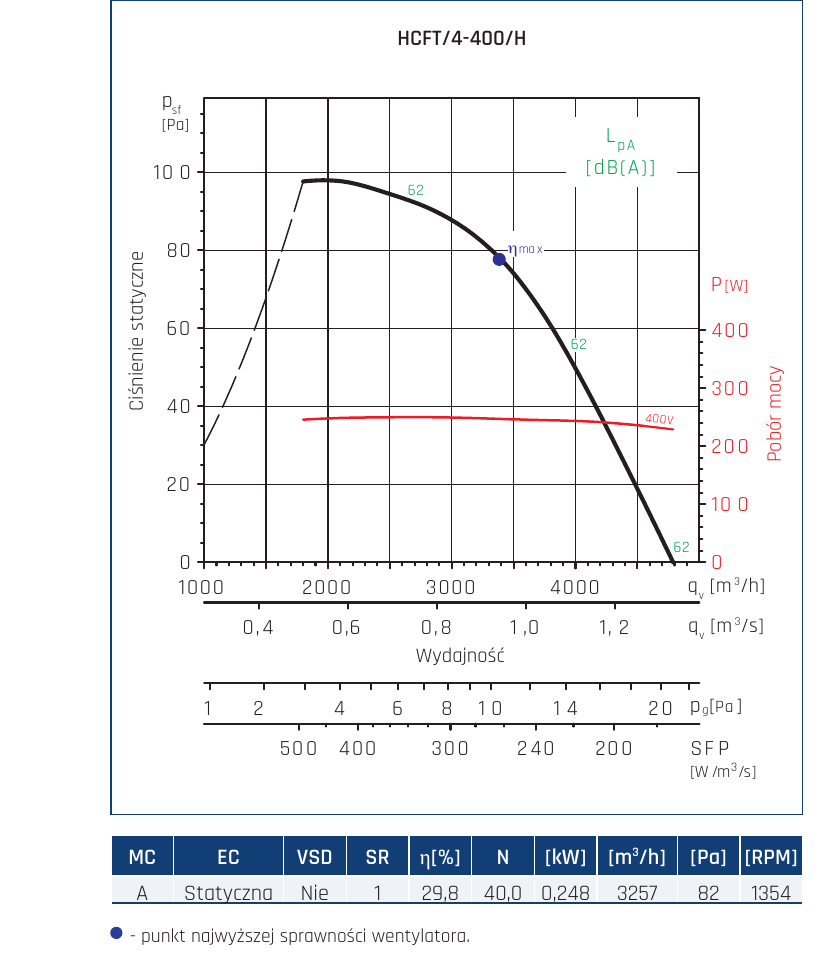

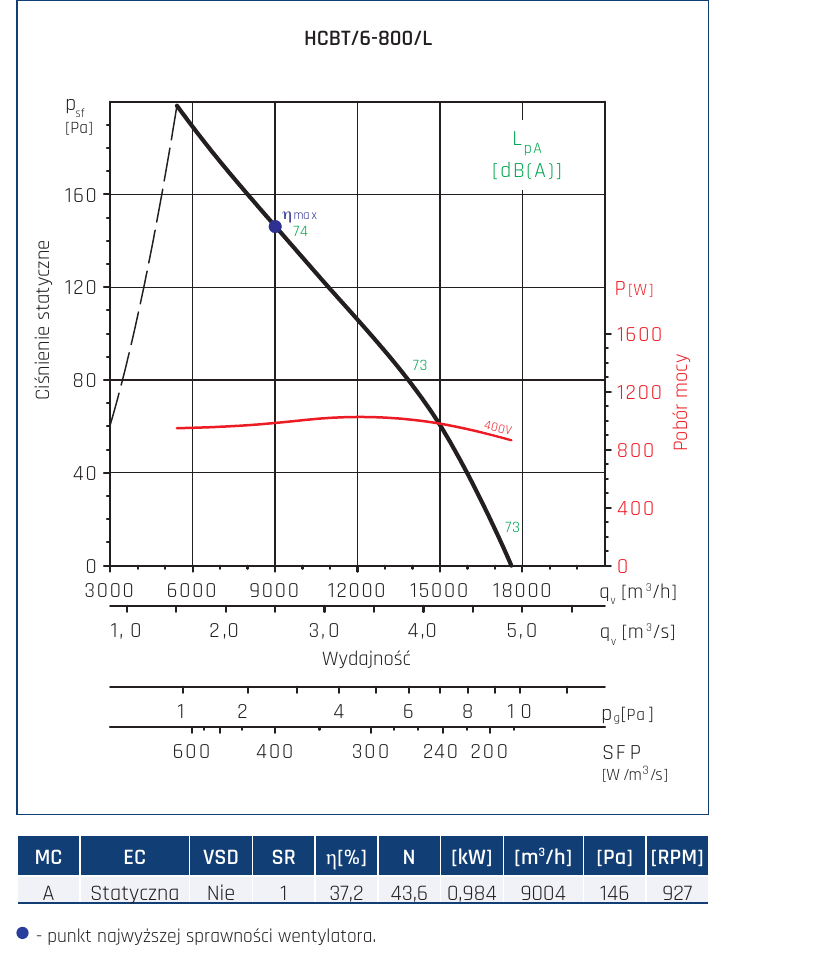

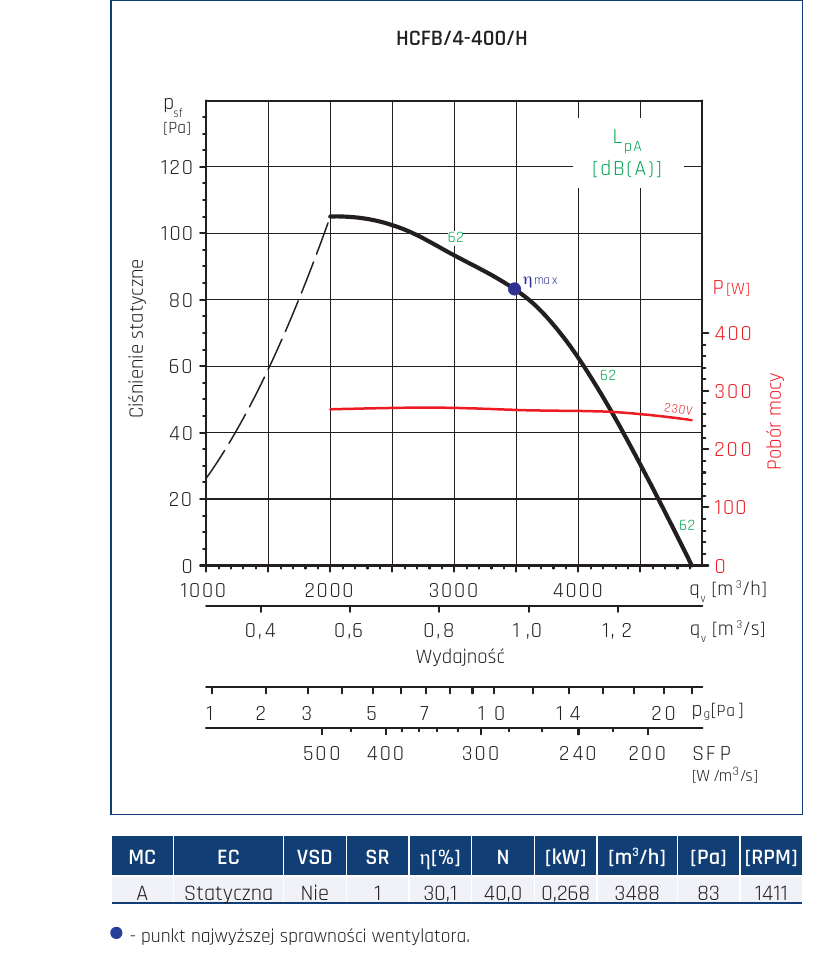

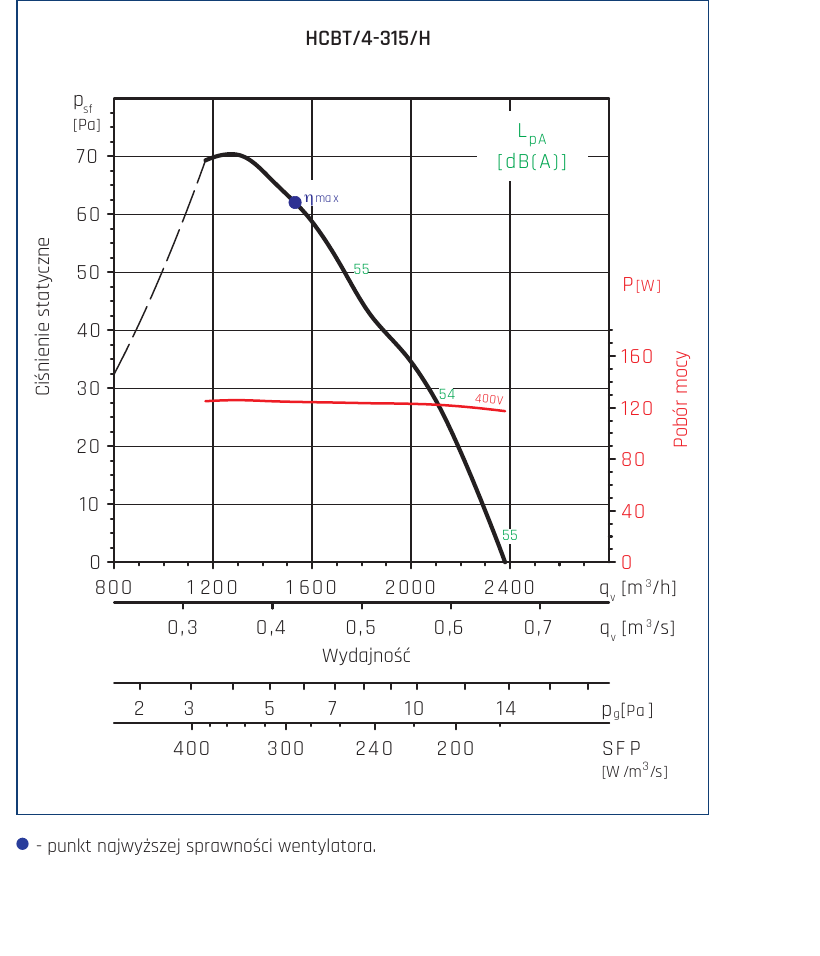

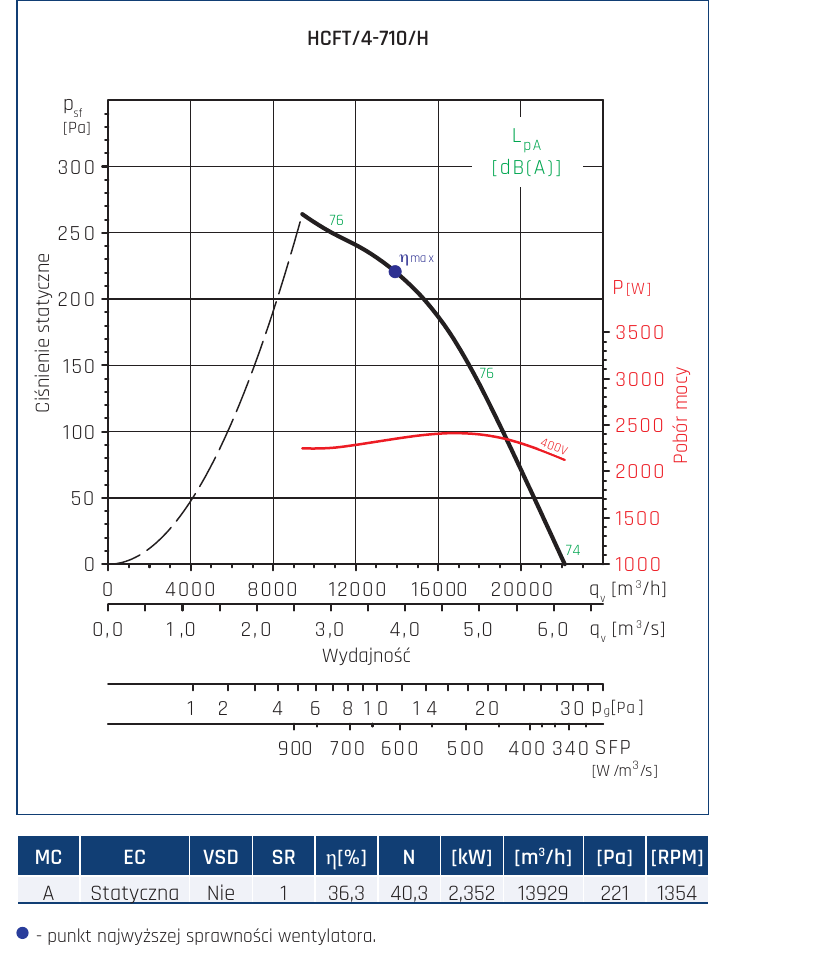

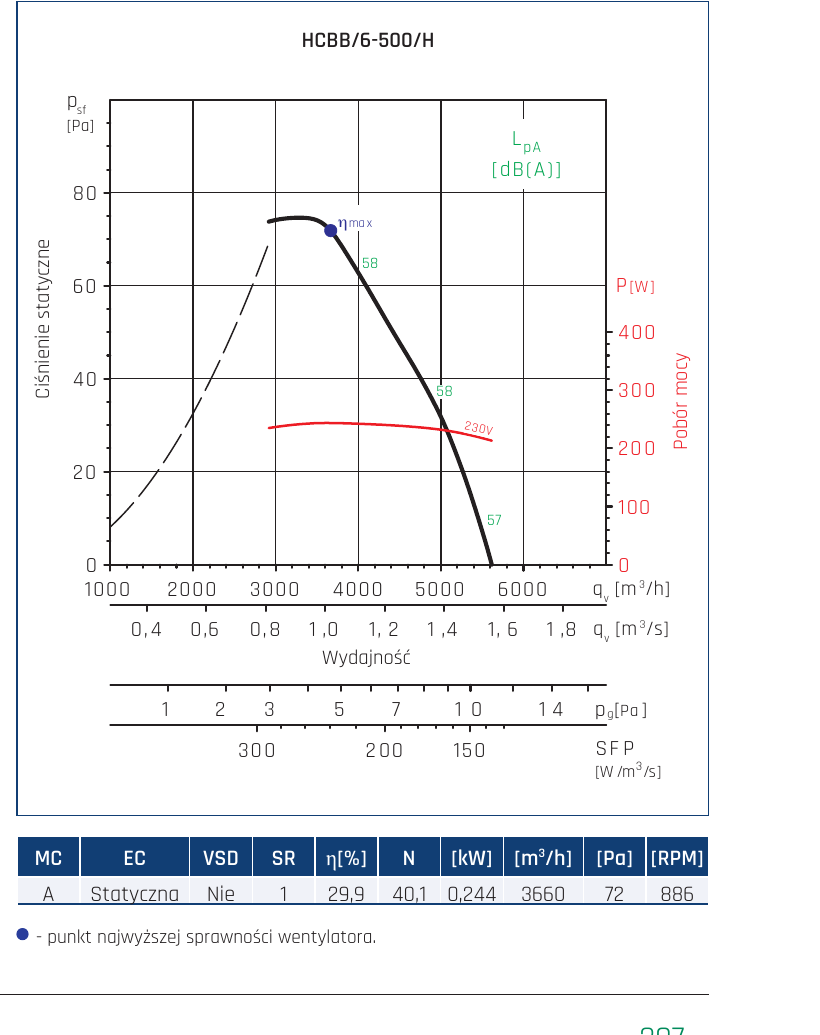

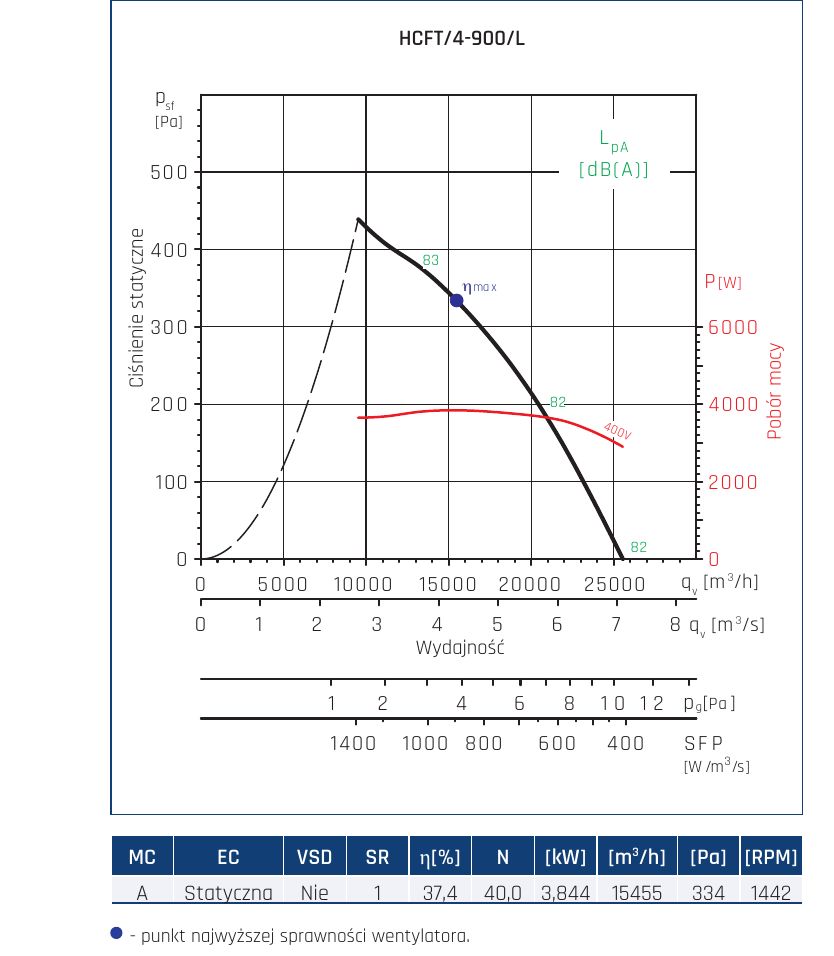

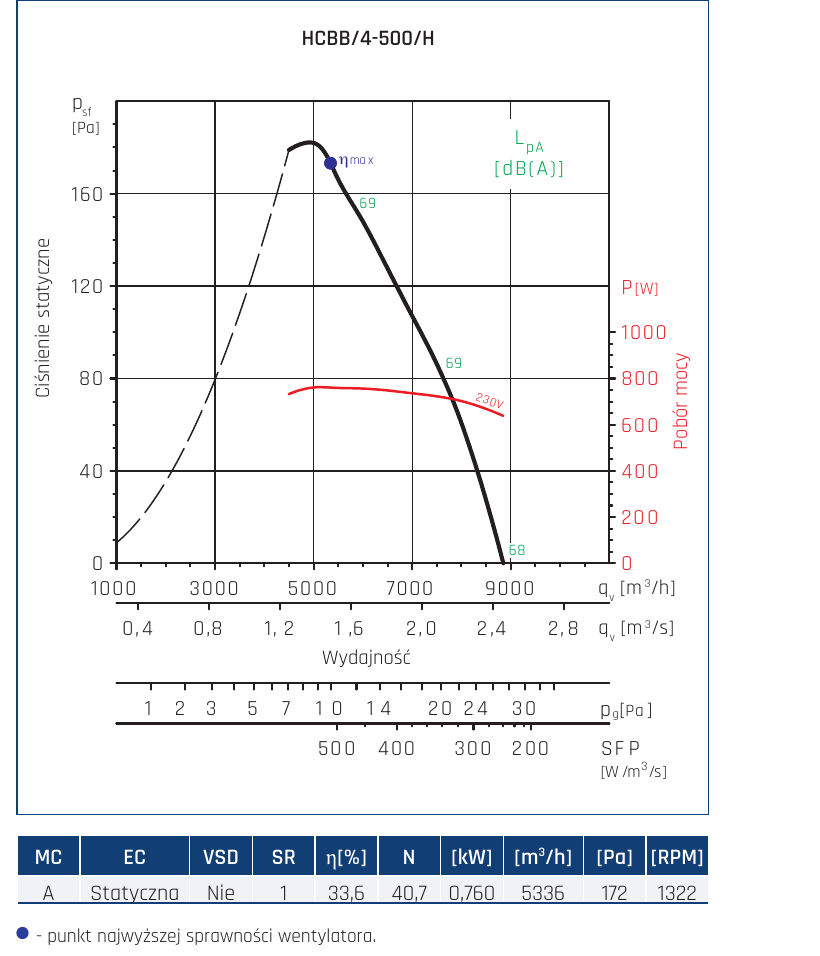

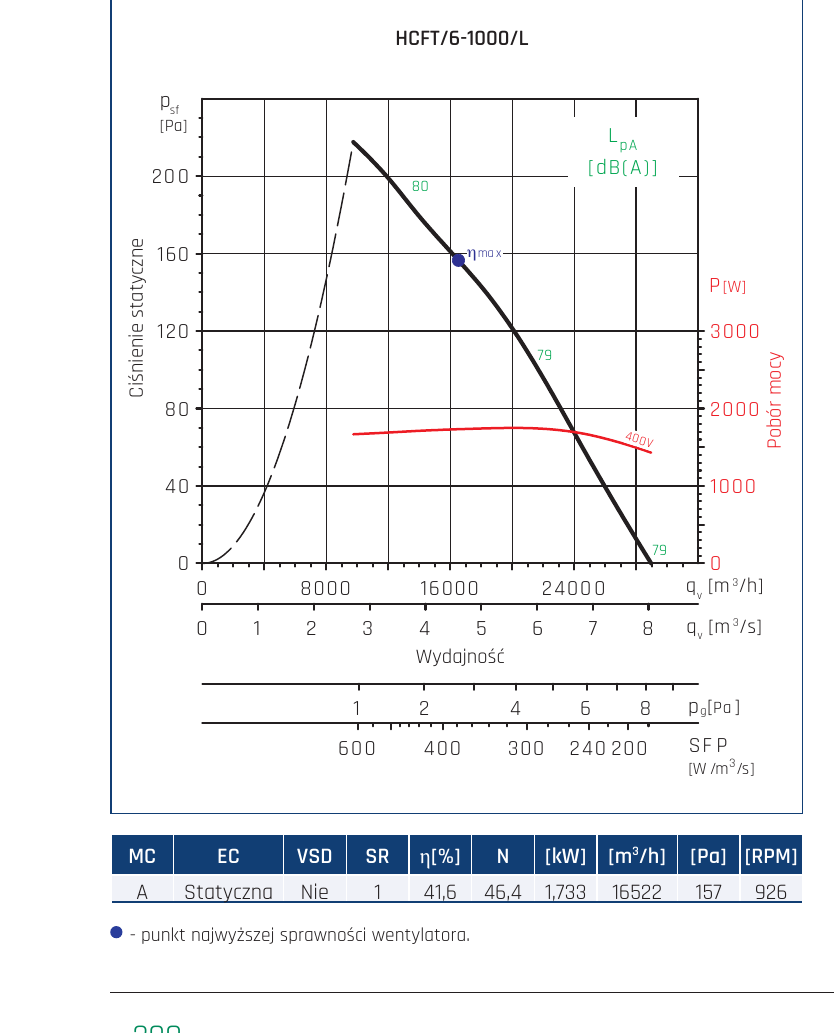

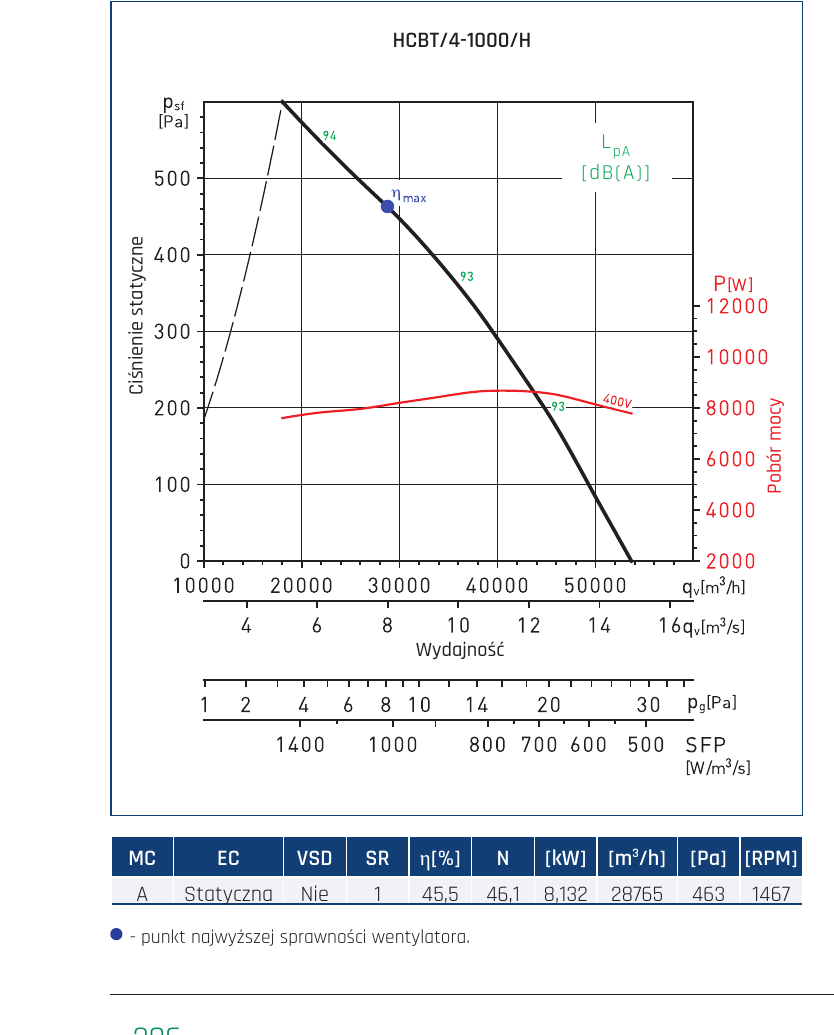

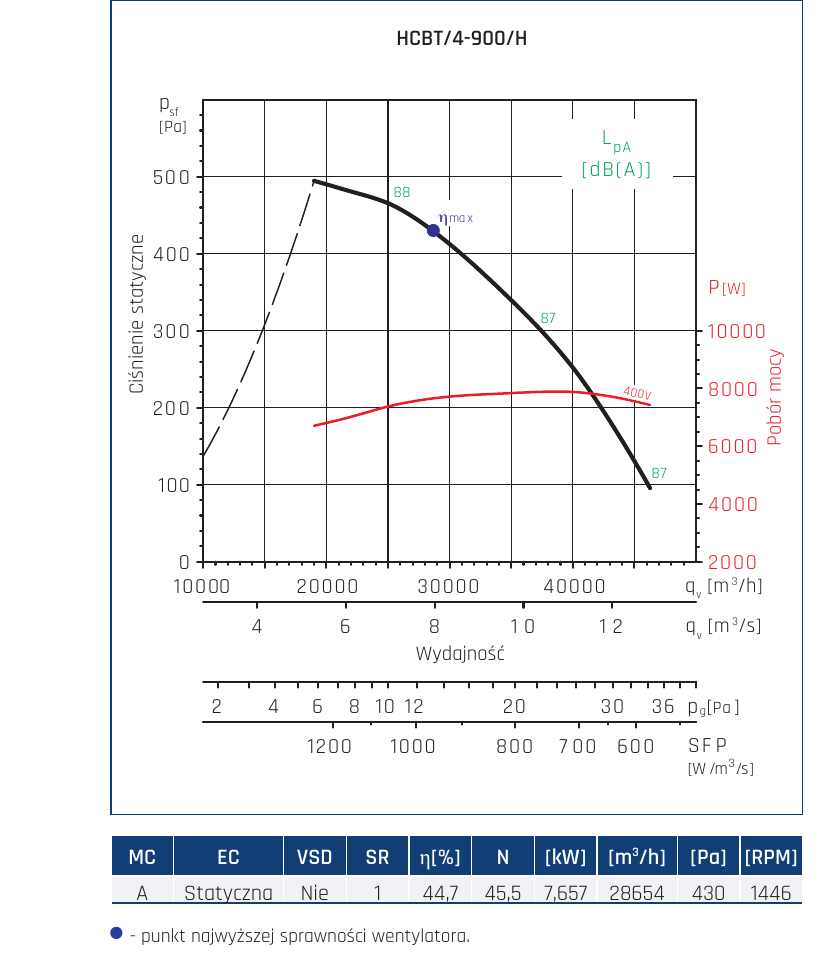

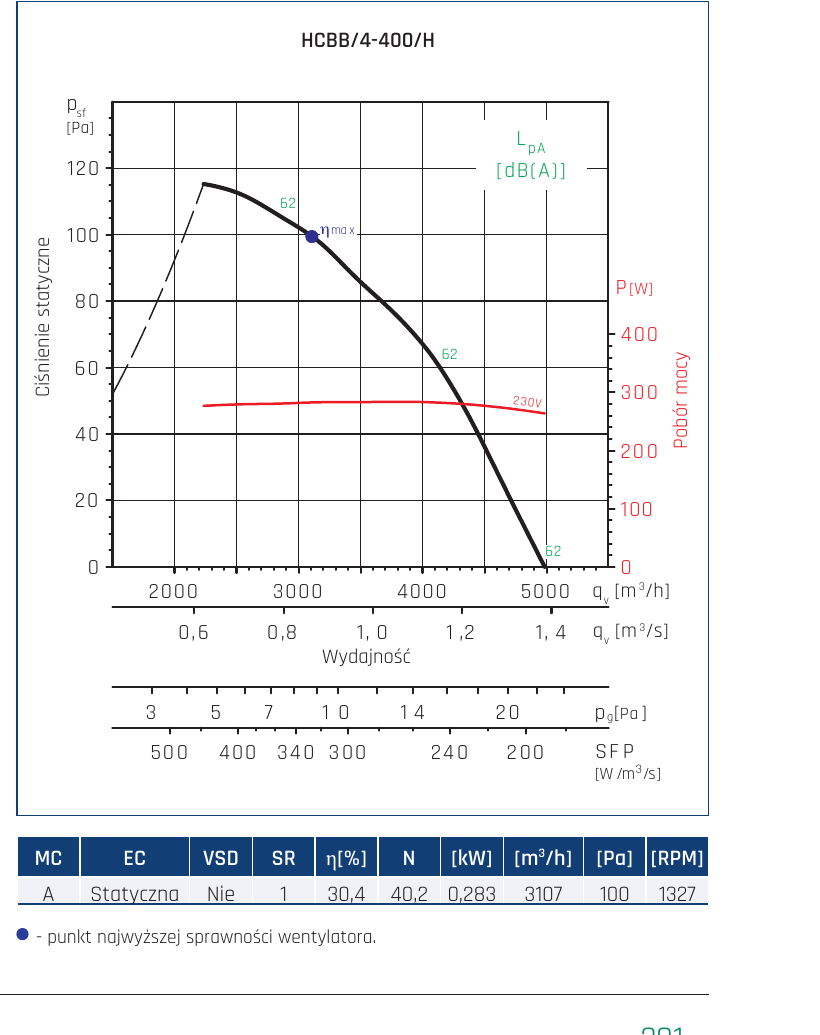

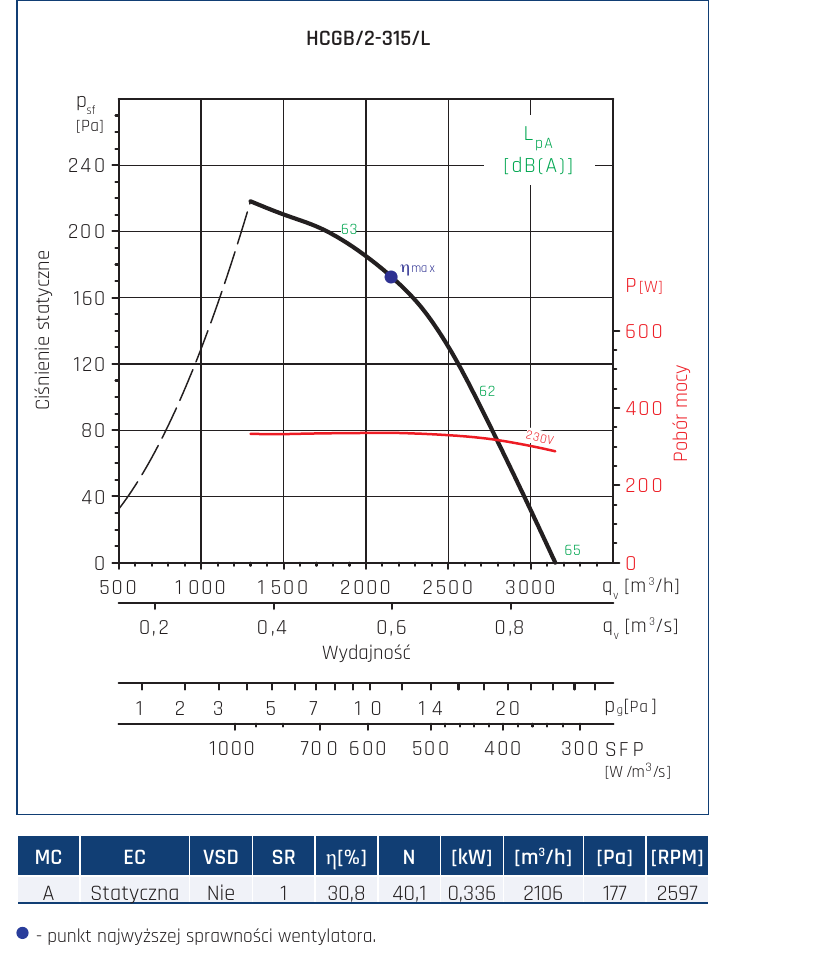

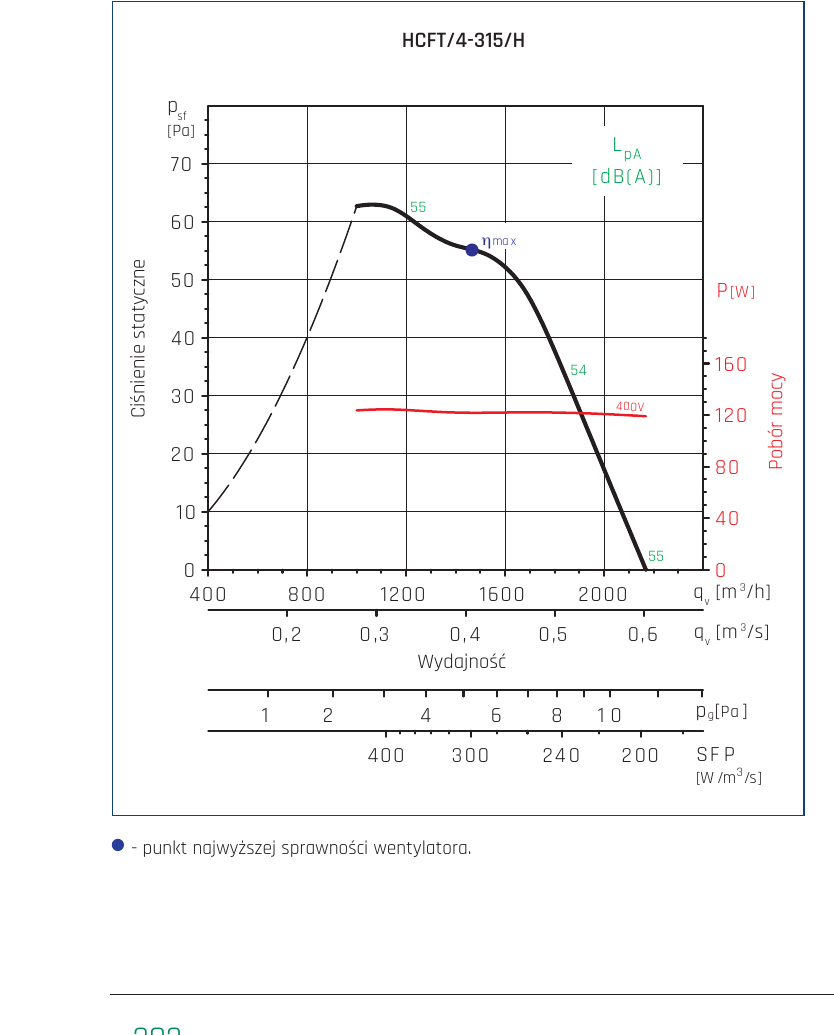

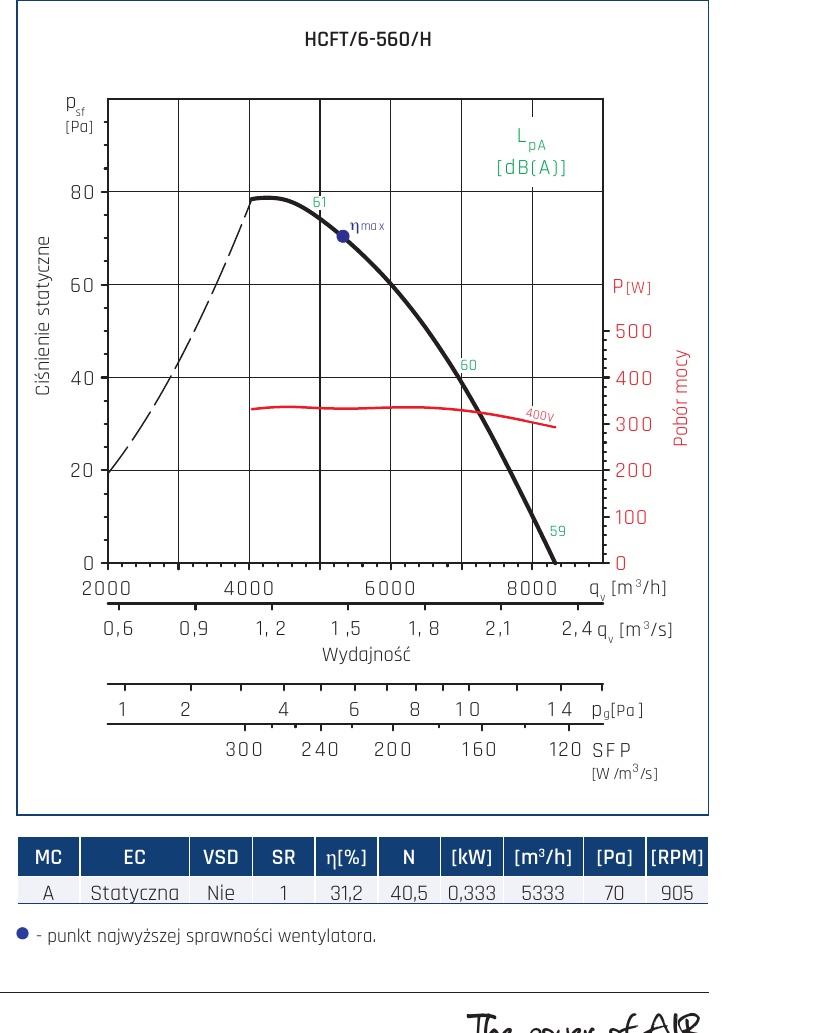

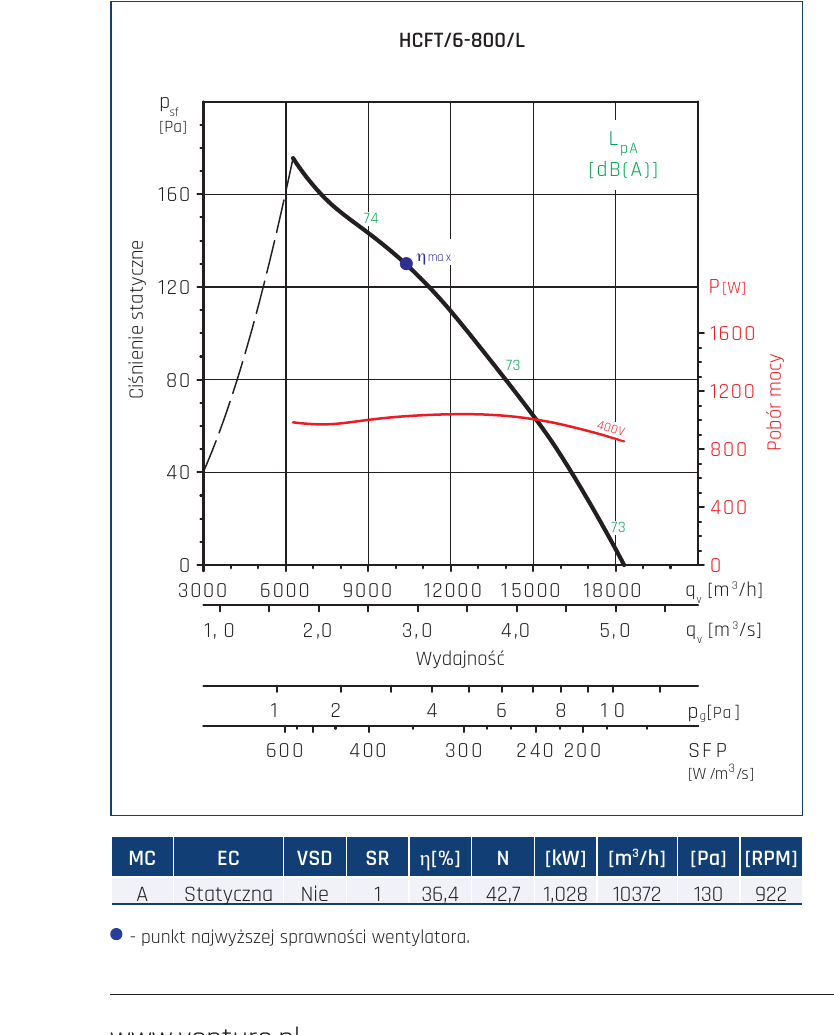

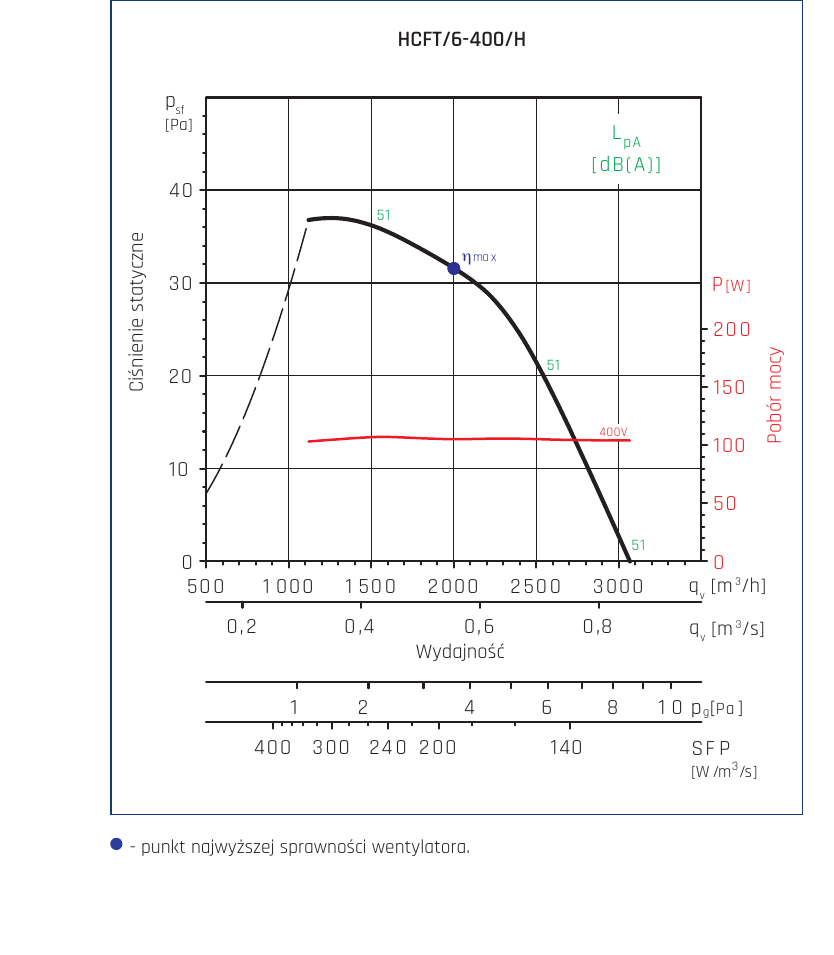

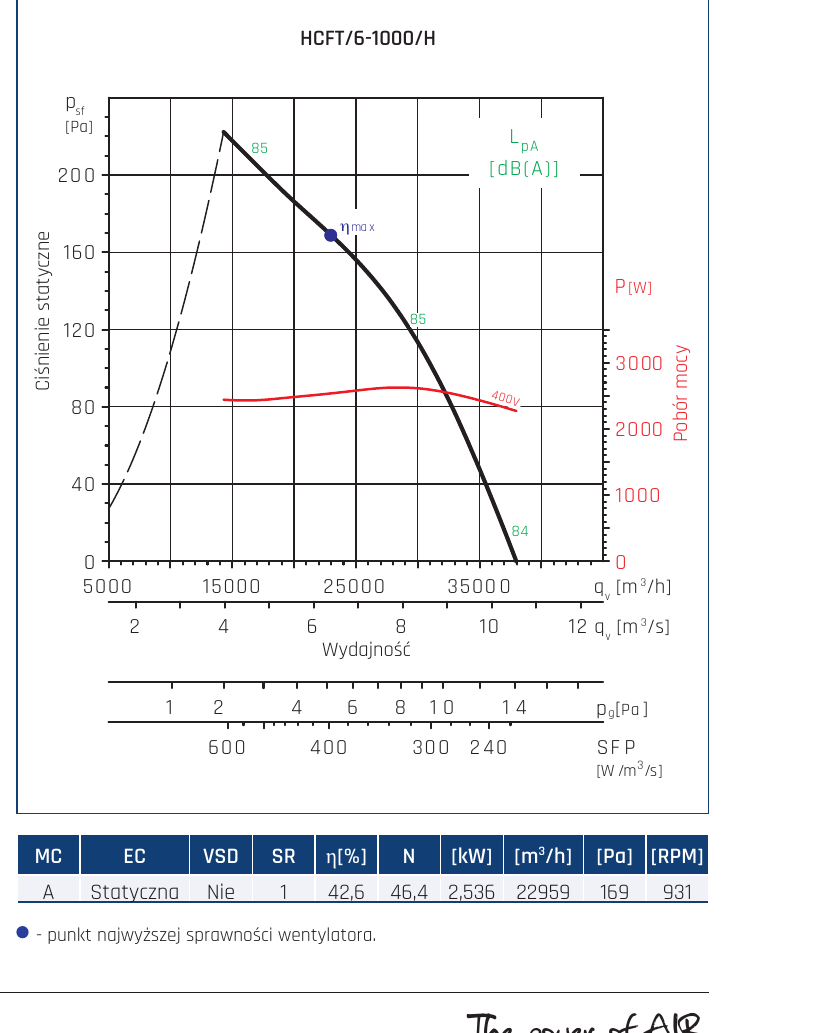

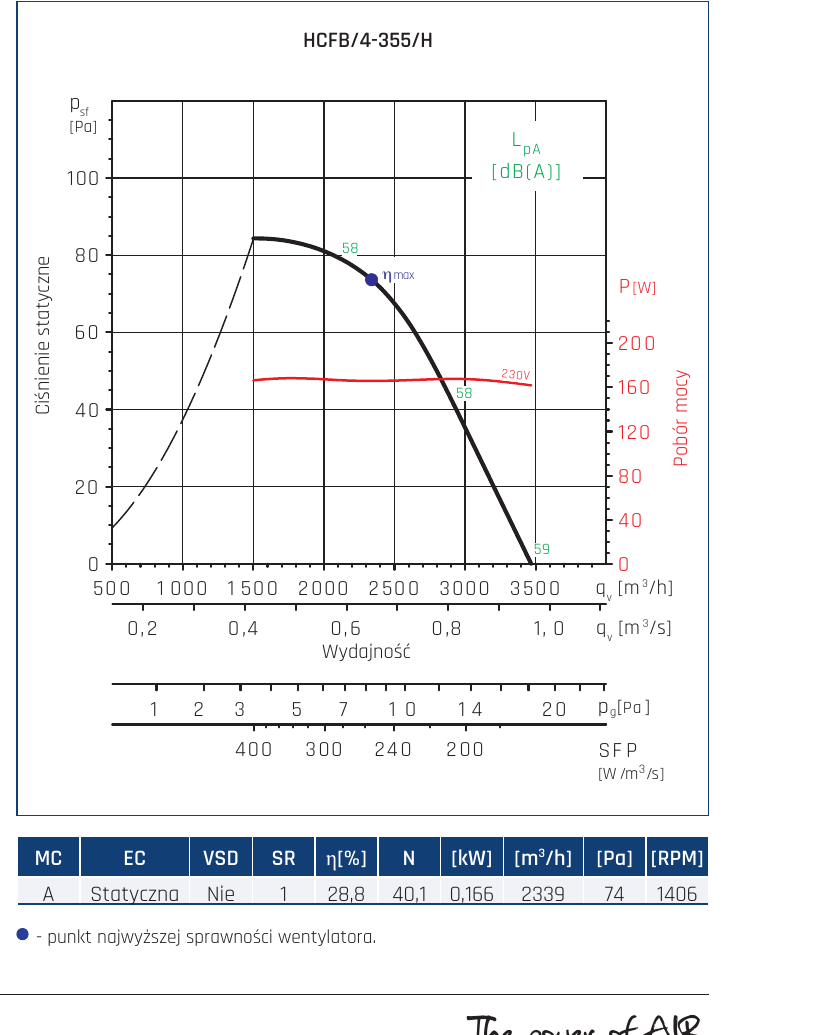

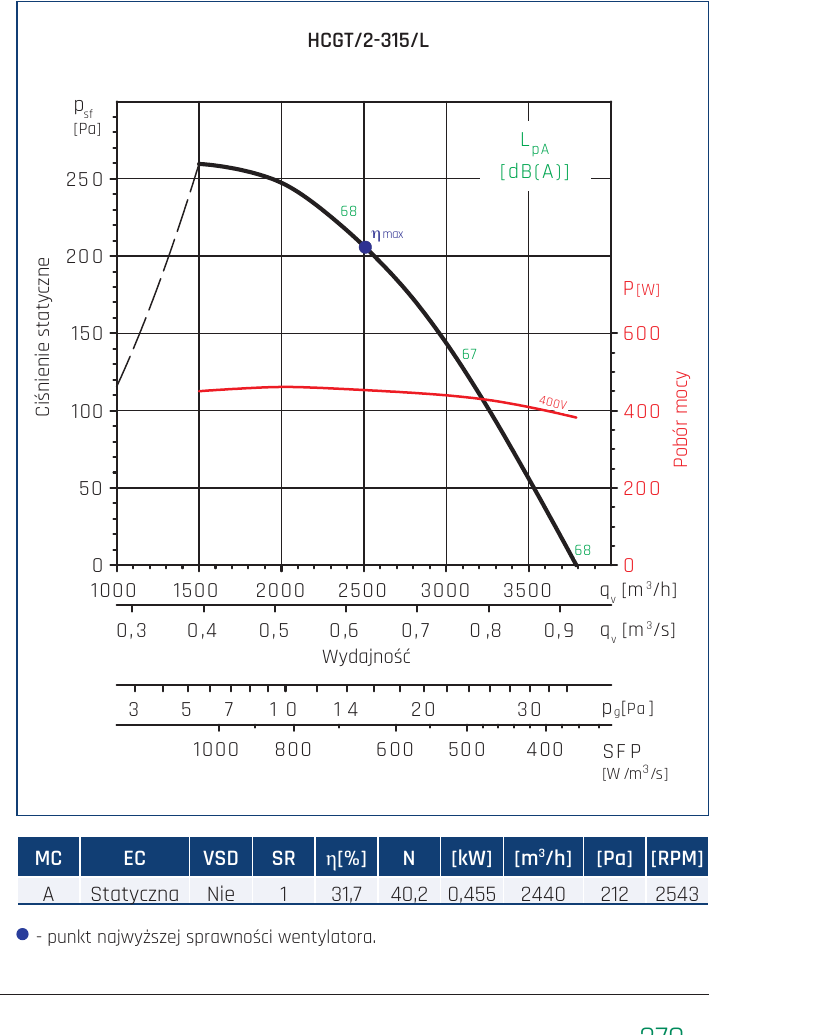

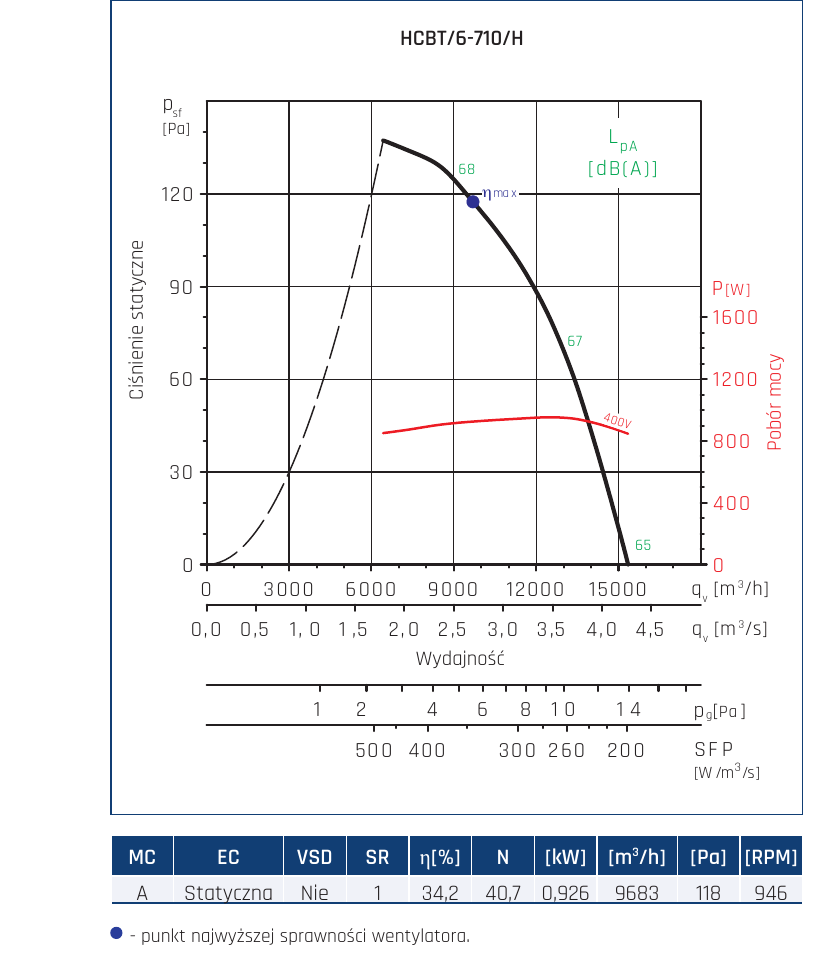

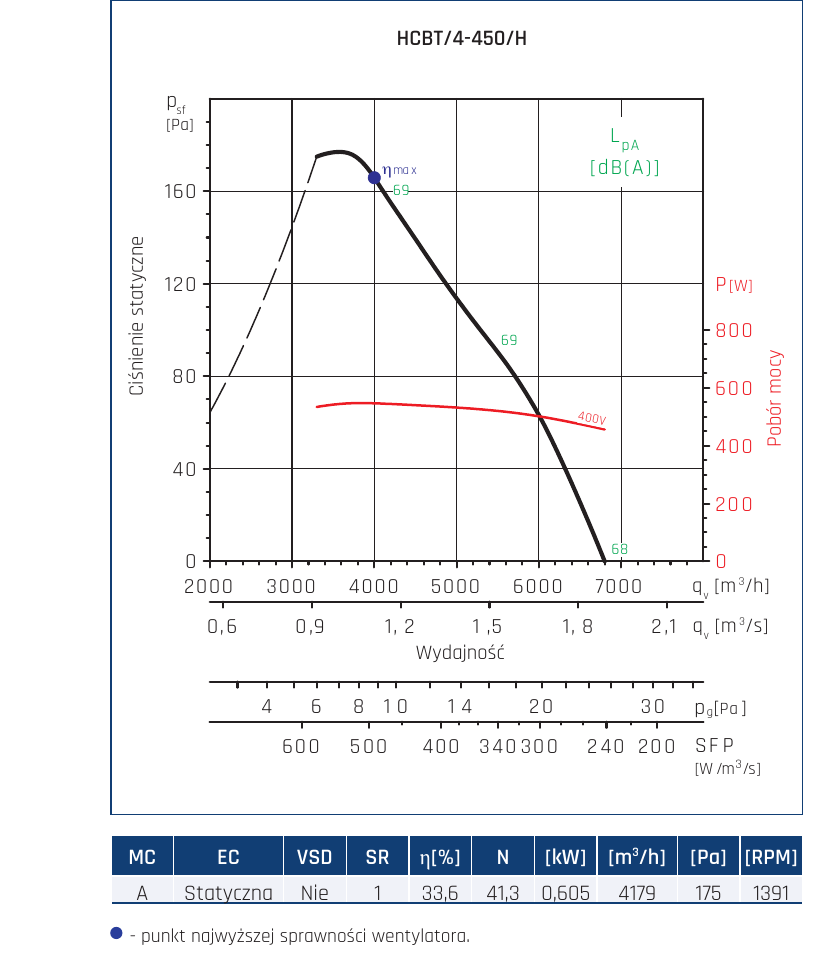

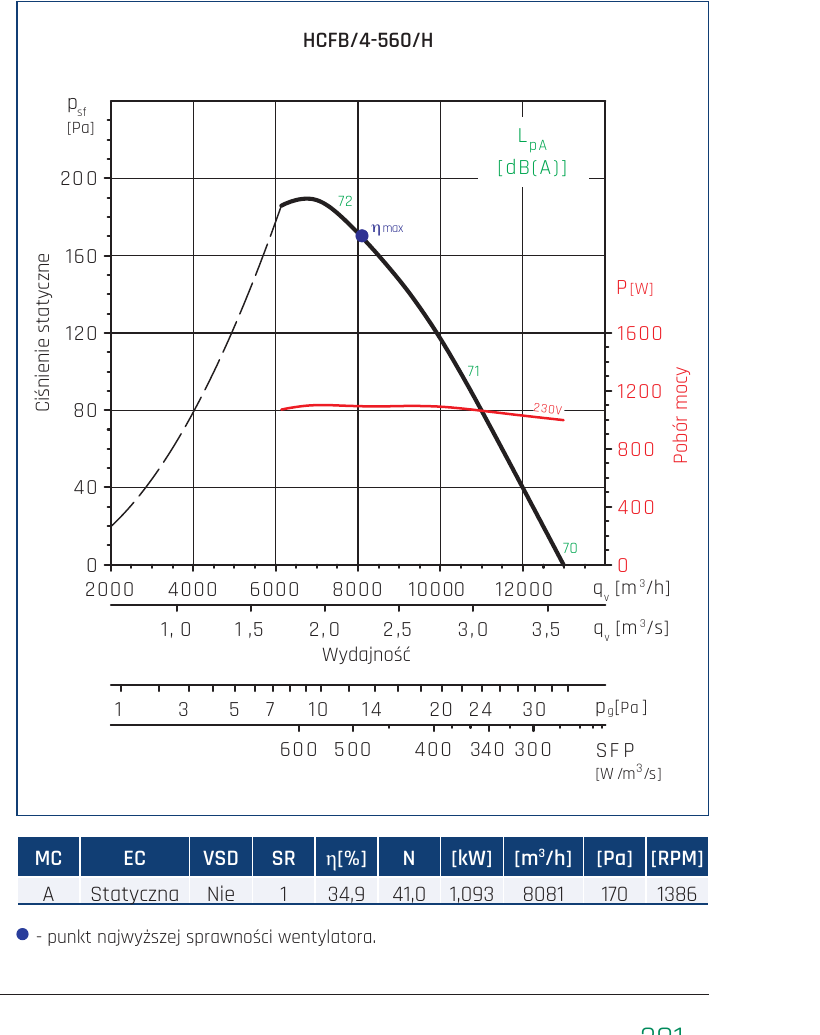

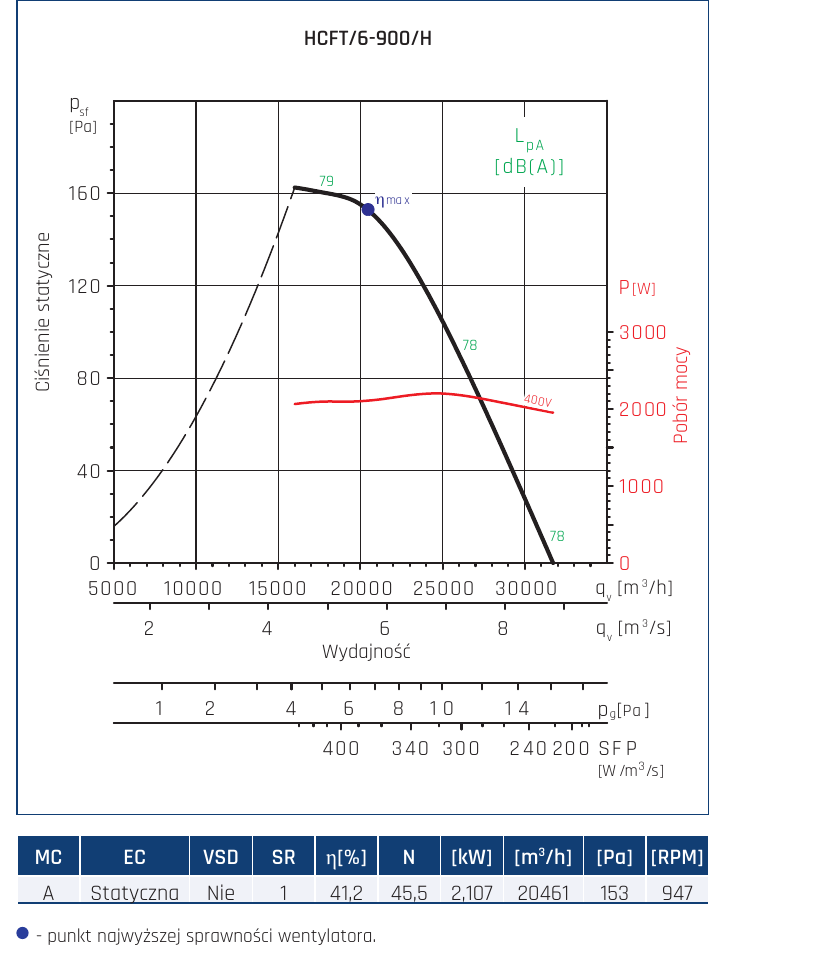

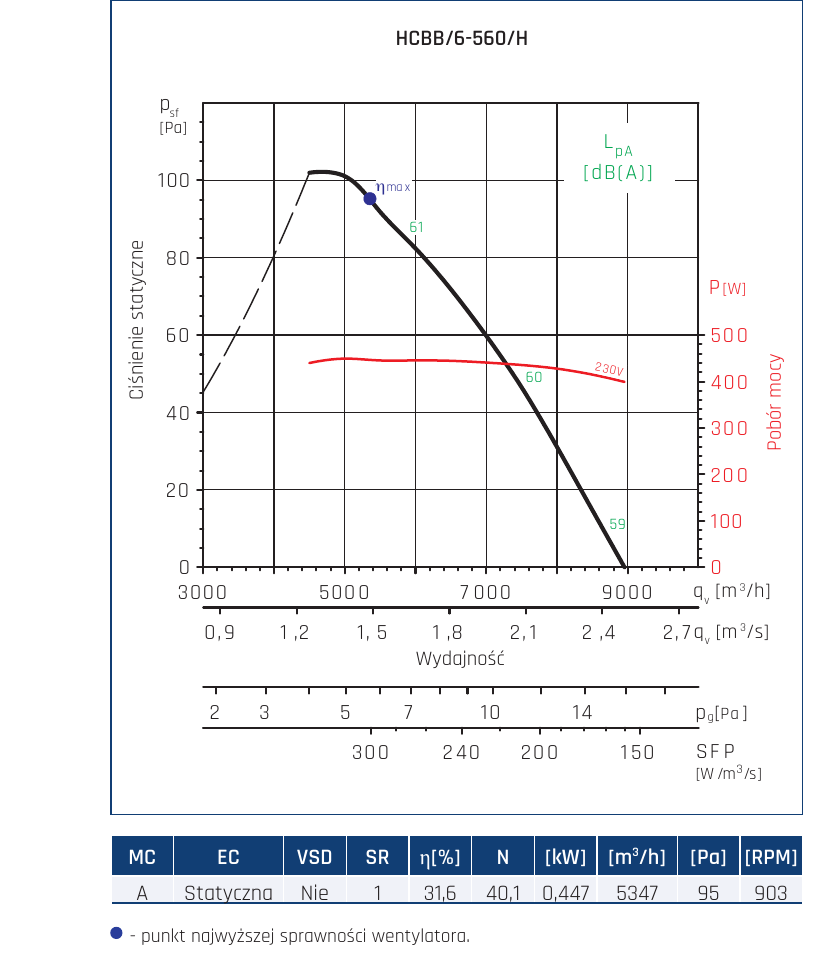

Charakterystyki pracy

– qV – Przepływ powietrza [m3/h] lub [m3/s]
– psf – Ciśnienie statyczne [Pa]
– pg – Spadek ciśnienia na siatce [Pa]
– SFP – Moc właściwa wentylatora [W/(m3/s)]
– P – Pobór mocy [W]
– Parametry wyznaczone bez regulatora
– Charakterystyka wentylatora wyznaczona zgodnie z ISO 5801
– Poziom ciśnienia akustycznego dB(A), wyznaczany w wolnej przestrzeni w odległości 3 średnic od wentylatora, jednak nie mniej niż 1,5m.

MC – Kategoria pomiarowa
EC – Kategoria sprawności
VSD – Regulacja prędkości
SR – Ilość biegów
η [%] – Sprawność
N – Współczynnik sprawności
[kW] – Pobór mocy
[m3/h] – Wydajność
[Pa] – Ciśnienie statyczne
[RPM] – Prędkość obrotowa

Dane akustyczne

Typ	63	125	250	500	1000	2000	4000	8000	LwA
HCGB/2-315	50	61	68	70	72	69	64	58	77
HCGT/2-315	55	66	73	75	77	74	69	63	82
HCGB/2-355	55	66	73	75	77	74	69	63	82
HCGT/2-355	55	70	69	77	82	78	73	66	85
/4-250/H	31	45	52	57	58	57	52	44	63
/4-315/H	42	53	60	62	64	61	56	50	69
/4-355/H	43	58	57	65	70	66	61	54	73
/4-400/H	48	61	62	68	73	69	66	57	76
/4-450/H	46	65	62	68	75	74	69	62	79
/4-500/H	49	68	68	74	78	76	72	65	82
/4-560/H	57	70	74	78	80	78	74	67	85
/4-630/H	57	72	76	81	85	82	79	72	89
/4-710/H	58	75	83	85	87	85	81	72	92
/4-800/L	58	77	87	93	93	89	83	76	97
/4-800/H	64	83	93	99	99	95	89	82	103
/4-900/L	59	81	91	97	98	94	88	80	102
/4-900/H	64	86	96	102	103	99	93	85	107
/4-1000/L	62	85	95	101	102	98	93	84	106
/4-1000/H	69	92	102	107	109	105	100	90	113
/6-315/H	32	43	50	52	54	51	46	40	59
/6-355/H	32	47	46	54	59	55	50	43	62
/6-400/H	37	50	51	57	62	58	55	46	65
/6-450/H	35	54	51	57	64	63	58	51	68
/6-500/H	38	57	57	63	67	65	61	54	71
/6-560/H	46	59	63	67	69	67	63	56	74
/6-630/H	46	61	65	70	74	71	68	61	78
/6-710/H	49	66	74	76	78	76	72	63	83
/6-800/L	52	71	81	87	87	83	77	70	91
/6-800/H	54	73	83	89	89	85	79	72	93
/6-900/L	51	73	83	89	90	86	80	72	94
/6-900/H	55	77	87	93	94	90	84	76	98
/6-1000/L	56	78	89	94	96	92	86	77	100
/6-1000/H	60	83	93	99	100	96	91	82	104

Specyfikacja techniczna

Nazwa	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
HCGB/2-315/L	230	2690	336	1.5	3150	220	7	-40	70
HCGB/2-355/J	230	2730	392	1.7	3550	230	8	-40	70
HCFB/4-250/H	230	1380	77	0.3	1090	42	5	-40	70
HCFB/4-315/H	230	1340	125	0.6	2220	65	7	-40	70
HCFB/4-355/H	230	1415	168	0.7	3470	85	8	-40	70
HCFB/4-400/H	230	1420	271	1.2	4920	105	9	-40	70
HCFB/4-450/H	230	1380	471	2	6830	140	13	-40	70
HCFB/4-500/H	230	1400	671	2.9	9140	150	16	-40	70
HCFB/4-560/H	230	1410	1102	4.7	12980	190	22	-40	70
HCFB/4-630/H	230	1380	1573	7.1	17230	200	25	-40	70
HCFB/6-315/H	230	990	80	0.4	1620	32	7	-40	70
HCFB/6-355/H	230	920	81	0.4	2250	33	8	-40	70
HCFB/6-400/H	230	885	100	0.4	2980	36	9	-40	70
HCFB/6-450/H	230	920	103	0.7	3510	60	13	-40	70
HCFB/6-500/H	230	920	224	1	6030	70	16	-40	70
HCFB/6-560/H	230	905	321	1.3	8180	78	22	-40	70
HCFB/6-630/H	230	915	469	2	11000	90	25	-40	70
HCGT/2-315/L	400	2630	461	1.4	3790	260	7	-40	70
HCGT/2-355/I	400	2570	497	1.4	4490	225	8	-40	70
HCFT/4-250/H	400	1365	73	0.2	1110	44	5	-40	70
HCFT/4-315/H	400	1340	124	0.3	2170	63	7	-40	70
HCFT/4-355/H	400	1385	171	0.5	3550	90	8	-40	70
HCFT/4-400/H	400	1370	250	0.6	4790	98	9	-40	70
HCFT/4-450/H	400	1380	449	0.8	6640	130	13	-40	70
HCFT/4-500/H	400	1460	767	2	9750	170	16	-40	70
HCFT/4-560/H	400	1390	1051	2.2	12500	180	22	-40	70
HCFT/4-630/H	400	1425	1582	2.9	17900	220	25	-40	70
HCFT/4-710/H	400	1375	2413	4.3	22140	265	27	-40	70
HCFT/4-800/L-X-1.5	400	1420	2308	3.8	22780	390	37	-20	40
HCFT/4-800/H-X-3	400	1450	4344	7.2	33410	450	52	-20	40
HCFT/4-900/L-X-3	400	1460	3845	6.5	25550	440	94	-20	40
HCFT/4-900/H-X-5.5	400	1460	7090	12.3	45550	420	110	-20	40
HCFT/4-1000/L-X-3	400	1440	5098	8.2	38800	490	67	-20	40
HCFT/4-1000/H-X-5.5	400	1450	8053	13.5	47370	520	95	-20	40
HCFT/6-355/H	400	925	83	0.2	2260	34	8	-40	70
HCFT/6-400/H	400	880	107	0.3	3070	37	9	-40	70
HCFT/6-450/H	400	910	146	0.3	4440	60	13	-40	70
HCFT/6-500/H	400	920	240	0.6	6350	75	16	-40	70
HCFT/6-560/H	400	925	337	0.7	8320	79	22	-40	70
HCFT/6-630/H	400	920	534	1.2	11400	92	25	-40	70
HCFT/6-710/H	400	955	888	2.6	16260	125	27	-40	70
HCFT/6-800/L-X-0.55	400	940	1042	2	18310	175	31	-20	40
HCFT/6-800/H-X-0.75	400	945	1160	2.2	19960	188	36	-20	40
HCFT/6-900/L-X-1.1	400	965	1266	2.7	23160	190	86	-20	40
HCFT/6-900/H-X-1.5	400	955	2202	4.1	31720	162	93	-20	40
HCFT/6-1000/L-X-1.1	400	940	1749	3.3	28970	220	54	-20	40
HCFT/6-1000/H-X-1.5	400	945	2627	4.7	37980	220	62	-20	40
HCBB/4-250/H	230	1325	84	0.4	1130	42	5	-40	70
HCBB/4-315/H	230	1235	124	0.7	2220	60	7	-40	70
HCBB/4-355/H	230	1385	193	0.9	3590	98	8	-40	70
HCBB/4-400/H	230	1360	315	1.5	4830	115	9	-40	70
HCBB/4-450/H	230	1410	626	2.8	7180	170	13	-40	70
HCBB/4-500/H	230	1370	762	3.3	8850	180	16	-40	70
HCBB/4-560/H	230	1390	1433	6.5	7200	170	22	-40	70
HCBB/4-630/H	230	1360	1879	8.3	16720	250	25	-40	70
HCBB/6-355/H	230	900	84	0.4	2230	35	8	-40	70
HCBB/6-400/H	230	845	112	0.5	3010	37	9	-40	70
HCBB/6-450/H	230	935	191	0.8	4400	80	13	-40	70
HCBB/6-500/H	230	915	244	1.1	5620	75	16	-40	70
HCBB/6-560/H	230	930	449	1.9	8950	102	22	-40	70
HCBB/6-630/H	230	915	588	2.9	10950	115	25	-40	70
HCBT/4-250/H	400	1330	81	0.2	1120	38	5	-40	70
HCBT/4-315/H	400	1330	125	0.3	2380	70	7	-40	70
HCBT/4-355/H	400	1380	181	0.5	3530	98	8	-40	70
HCBT/4-400/H	400	1340	283	0.7	5020	115	9	-40	70
HCBT/4-450/H	400	1350	547	1	6800	175	13	-40	70
HCBT/4-500/H	400	1390	809	1.6	9140	170	16	-40	70
HCBT/4-560/H	400	1390	1287	2.3	12950	210	22	-40	70
HCBT/4-630/H	400	1385	1736	3.1	16840	240	25	-40	70
HCBT/4-710/H	400	1350	2554	4.4	22400	275	27	-40	70
HCBT/4-800/L-X-1.5	400	1410	2632	4.2	23290	450	37	-20	40
HCBT/4-800/H-X-3	400	1440	4595	7.4	33100	480	52	-20	40
HCBT/4-900/L-X-3	400	1450	3909	6.9	34270	480	96	-20	40
HCBT/4-900/H-X-5.5	400	1455	7893	13.4	46270	500	112	-20	40
HCBT/4-1000/L-X-3	400	1415	5048	8.2	39910	540	67	-20	40
HCBT/4-1000/H-X-5.5	400	1440	9227	15.1	49200	580	95	-20	40
HCBT/6-355/H	400	900	91	0.2	2270	37	8	-40	70
HCBT/6-400/H	400	840	120	0.3	3050	40	9	-40	70
HCBT/6-450/H	400	925	198	0.5	4620	72	13	-40	70
HCBT/6-500/H	400	905	282	0.6	6190	92	16	-40	70
HCBT/6-560/H	400	895	401	0.8	8650	88	22	-40	70
HCBT/6-630/H	400	910	596	1.3	10950	108	25	-40	70
HCBT/6-710/H	400	950	953	2.7	15350	138	27	-40	70
HCBT/6-800/L-X-0.55	400	940	1025	1.9	17600	200	31	-20	40
HCBT/6-800/H-X-0.75	400	935	1309	2.4	20630	205	36	-20	40
HCBT/6-900/L-X-1.1	400	960	1341	2.8	23700	220	54	-20	40
HCBT/6-900/H-X-1.5	400	955	2289	4.2	32300	210	95	-20	40
HCBT/6-1000/L-X-1.1	400	940	1855	3.4	28810	235	56	-20	40
HCBT/6-1000/H-X-1.5	400	940	2392	4.4	34300	240	62	-20	40

Opis szczegółowy

Prawidłowa wentylacja jest istotnym elementem zapewniającym komfort i bezpieczeństwo w różnego rodzaju obiektach. Niezależnie od tego, czy mowa o magazynach, halach produkcyjnych, czy budynkach użyteczności publicznej, sprawny system wymiany powietrza pozwala na utrzymanie odpowiednich warunków pracy oraz ochronę ludzi i urządzeń przed skutkami zanieczyszczeń, nadmiernej wilgoci czy wysokiej temperatury. Jednym z efektywnych rozwiązań stosowanych w instalacjach wentylacji ogólnej jest wentylator osiowy ścienny. Jego prosta konstrukcja, wydajność oraz wszechstronność sprawiają, że znajduje zastosowanie w wielu branżach i obiektach.

Zastosowanie Wentylatora Osiowego Ściennego Compact HCFT/B, HCBT/B

Wentylatory osiowe ścienne są stosowane w miejscach, gdzie niezbędna jest skuteczna wymiana powietrza i zapewnienie odpowiedniej cyrkulacji. Ich wszechstronność sprawia, że są chętnie wykorzystywane w różnych sektorach przemysłowych i komercyjnych.

Magazyny i Hurtownie

W dużych przestrzeniach magazynowych skuteczna wentylacja jest bardzo ważna dla utrzymania odpowiednich warunków przechowywania towarów. Wentylatory osiowe pomagają w odprowadzaniu nadmiaru wilgoci, co jest szczególnie ważne w przypadku składowania materiałów podatnych na zawilgocenie. Ponadto zapewniają odpowiedni przepływ powietrza w obiektach o dużej kubaturze.

Warsztaty i Hale Produkcyjne

W zakładach produkcyjnych wentylacja pełni istotną rolę w usuwaniu zanieczyszczeń powietrza, takich jak pyły, opary chemiczne czy nadmiar ciepła generowanego przez maszyny. Montaż wentylatorów ściennych pozwala na efektywne usuwanie szkodliwych substancji i poprawę warunków pracy, co przekłada się na komfort oraz bezpieczeństwo pracowników.

Lokale Handlowe

W obiektach handlowych, takich jak sklepy, supermarkety czy galerie, wentylacja ma kluczowe znaczenie dla komfortu klientów i personelu. Wentylatory osiowe pomagają w utrzymaniu świeżego powietrza oraz zapobiegają nadmiernemu nagrzewaniu się wnętrz w okresie letnim. Dzięki nim można także skutecznie eliminować nieprzyjemne zapachy.

Budynki Użyteczności Publicznej

Szkoły, urzędy, hale sportowe czy inne budynki publiczne wymagają sprawnej wentylacji, aby zapewnić optymalne warunki dla przebywających w nich osób. Wentylatory osiowe stosowane w tego typu obiektach pomagają w wymianie powietrza, co przekłada się na lepszą jakość powietrza oraz zdrowsze warunki pracy i nauki.

Pomieszczenia Hodowlane

W gospodarstwach rolnych i fermach wentylacja jest niezwykle ważna dla zdrowia zwierząt. Wentylatory osiowe umożliwiają usuwanie nadmiaru dwutlenku węgla, amoniaku oraz wilgoci, co zapobiega powstawaniu chorób i poprawia warunki hodowlane.

Garaże i Parkingi

W zamkniętych przestrzeniach, takich jak garaże podziemne czy parkingi wielopoziomowe, konieczne jest skuteczne usuwanie spalin i zapewnienie dopływu świeżego powietrza. Wentylatory osiowe ścienne wspomagają systemy wentylacyjne, przyczyniając się do poprawy jakości powietrza i bezpieczeństwa użytkowników.

Wnioski Końcowe

Dzięki swojej wszechstronności i wydajności, wentylatory osiowe ścienne stanowią niezastąpiony element systemów wentylacyjnych w wielu różnych typach obiektów. Ich stosowanie pozwala nie tylko na poprawę warunków pracy i życia, ale także na ograniczenie ryzyka związanego z zanieczyszczeniami powietrza oraz wilgocią.
