Wentylator Chemoodporny LFS
Dokumentacja techniczna
Charakterystyka produktu
Charakterystyka produktu
ZASTOSOWANIE
Wentylatory LFS znajdują zastosowanie:
· w dziedzinach wymagających precyzyjnego dawkowania powietrza,
· w dziedzinach wymagających dobrej odporności na różnego rodzaju środki chemiczne,
· w szafach z chemikaliami, lub pomieszczeń znajdujących się w laboratoriach chemicznych,
· w digestoriach, laboratoriach chemicznych,
· przy obróbce tworzywa sztucznego, pakowania termokurczliwego.
KONSTRUKCJA
· niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim,
· wirnik nierdzewny z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940-1,
· obudowa spawana z blachy stalowej nierdzewnej 1.4301,
· tarcza dyspersyjna, rozpraszająca ciepło między obudową a silnikiem,
· maksymalna temperatura tłoczonego medium 200*C,
· temperatura otoczenia silnika od -20*C do +40*C,
· podstawa pod silnik w modelach 200-250,
· figura LG90.
SILNIK ELEKTRYCZNY
· asynchroniczny, jednofazowy, 230V, 50 Hz (o mocy do 0,55 kW),
· asynchroniczny, trójfazowy, 230/400V, 50 Hz (o mocy do 3 kW),
· asynchroniczny, trójfazowy, 400/690V, 50 Hz (o mocy 5,5 kW),
· klasa sprawności IE3–silniki trójfazowe (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW),
· klasa sprawności IE3–silniki jednofazowe,
· klasa izolacji – F,
· stopień ochrony–IP55,
· do regulacji częstotliwościowej (silniki trójfazowe),
· do regulacji napięciowej–silniki jednofazowe (wersja RU).
WYKONANIA SPECJALNE
· dowolna figura LG/RD,
· silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
· silnik o innym stopniu ochrony IP,
· silnik wyposażony w czujniki lub dodatkowe chłodzenie,
· temperatura otoczenia silnika poniżej -20*C oraz powyżej +40*C.
Wymiary
Wymiary
Typ
|
A | B | C* | Ød1 | Ød2 | ØD | E | F | M1 | M2 | S | T |
LFS-2-97/42-003S | 179 | 147 | 306 | 102 | 116 | 102 | 108 | 67 | 30 | 30 | 120 | 61 |
LFS-2-120/52-008S | 222 | 210 | 333 | 152 | 164 | 152 | 122 | 90 | 30 | 30 | 172 | 74 |
LFS-2-160/62-018 | 316 | 276 | 355 | 152 | 164 | 152 | 175 | 127 | 50 | 50 | 213 | 87 |
* wymiar C może się różnić w zależności od silnika.
Typ
|
A | B | C* | Ød1 | Ød2 | ØD | E | F | M1 | M2 |
LFS-2-180/62-055S AP HT | 316 | 276 | 390 | 152 | 164 | 152 | 183 | 127 | 50 | 50 |
LFS-2-180/62-055T AP HT | 316 | 276 | 390 | 152 | 164 | 152 | 183 | 127 | 50 | 50 |
Typ
|
N1 | N2 | N3 | N4 | P1 | P2 | S1 | S2 | T | Y | Z |
LFS-2-180/62-055S AP HT | 13 | 103 | 116 | 236 | 115 | 142 | 213 | 56 | 87 | 3 | 7 |
LFS-2-180/62-055T AP HT | 13 | 103 | 116 | 236 | 115 | 142 | 213 | 56 | 87 | 3 | 7 |
* wymiar C może się różnić w zależności od silnika.
Typ
|
A | B | C* | Ød1 | Ød2 | ØD | E | F | M1 | M2 | N1 |
LFS-2-133/62-025 | 268 | 354 | 379 | 124 | 139 | 124 | 145 | 212 | 30 | 30 | 25 |
LFS-2-146/62-037 | 286 | 367 | 379 | 152 | 167 | 152 | 151 | 212 | 30 | 30 | 25 |
LFS-2-200/74-150T | 418 | 513 | 498 | 198 | 218 | 198 | 230 | 260 | 50 | 50 | 25 |
LFS-4-200/74-075T | 418 | 503 | 464 | 198 | 218 | 198 | 230 | 290 | 50 | 50 | 25 |
LFS-2-250/116-550T | 469 | 584 | 634 | 248 | 280 | 248 | 252 | 332 | 50 | 50 | 30 |
LFS-4-250/116-075T | 469 | 552 | 554 | 248 | 280 | 248 | 252 | 300 | 50 | 50 | 30 |
LFS-2-280/94-550T | 479 | 587 | 600 | 278 | 300 | 278 | 266 | 332 | 50 | 50 | 30 |
LFS-4-280/94-110T | 479 | 565 | 600 | 278 | 300 | 278 | 266 | 310 | 50 | 50 | 30 |
LFS-4-315/143-300T | 603 | 780 | 652 | 330 | 382 | 330 | 305 | 423 | 50 | 50 | 30 |
LFS-6-315/143-150T | 595 | 771 | 638 | 330 | 382 | 330 | 305 | 423 | 50 | 50 | 30 |
Typ
|
N2 | N3 | N4 | N5 | N6 | P1 | P2 | P3 | S | T | X2 | ØO2 |
LFS-2-133/62-025 | 175 | – | – | 200 | 294 | 220 | 250 | 270 | 308 | 80 | 4 | 10 |
LFS-2-146/62-037 | 175 | – | – | 200 | 294 | 220 | 250 | 270 | 322 | 80 | 4 | 10 |
LFS-2-200/74-150T | 135 | 255 | – | 280 | 334 | 250 | 280 | 300 | 443 | 113 | 6 | 10 |
LFS-4-200/74-075T | 140 | 255 | – | 280 | 314 | 250 | 280 | 300 | 433 | 113 | 6 | 10 |
LFS-2-250/116-550T | 130 | 230 | 380 | 410 | 414 | 234 | 280 | 320 | 483 | 140 | 8 | 12 |
LFS-4-250/116-075T | 130 | 230 | 380 | 410 | 414 | 234 | 280 | 320 | 451 | 140 | 8 | 12 |
LFS-2-280/94-550T | 130 | 230 | 380 | 410 | 418 | 234 | 280 | 320 | 498 | 123 | 8 | 12 |
LFS-4-280/94-110T | 130 | 230 | 380 | 410 | 418 | 234 | 280 | 320 | 476 | 123 | 8 | 12 |
LFS-4-315/143-300T | 130 | 230 | 380 | 410 | 431 | 234 | 280 | 320 | 641 | 179 | 8 | 12 |
LFS-6-315/143-150T | 130 | 230 | 380 | 410 | 424 | 234 | 280 | 320 | 640 | 179 | 8 | 12 |
* wymiar C może się różnić w zależności od silnika.

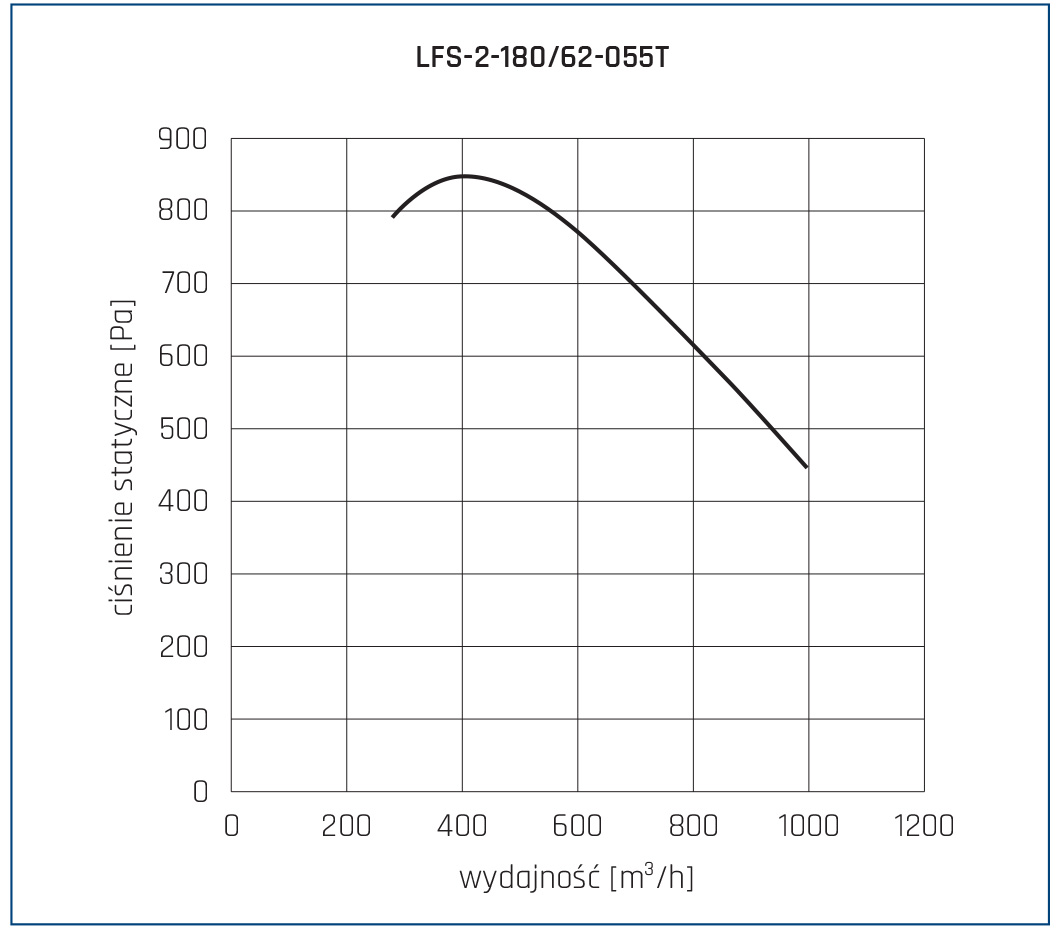

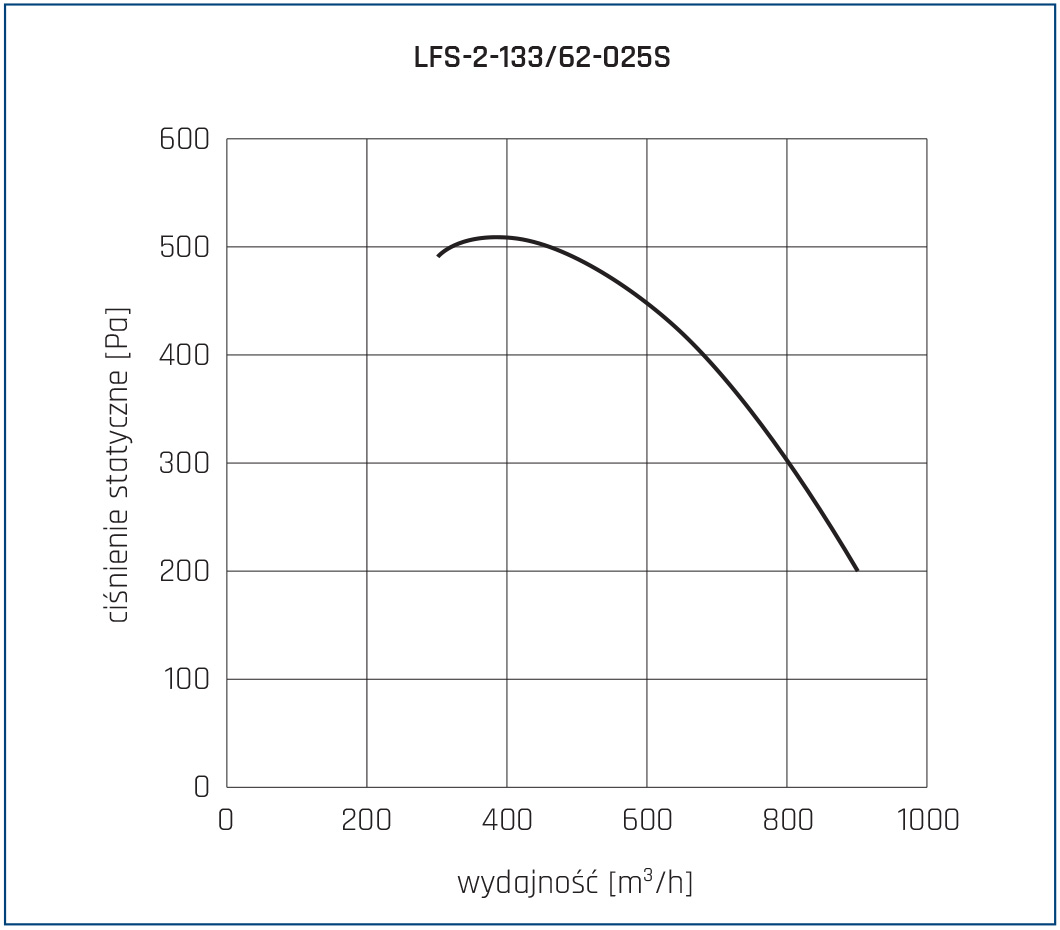

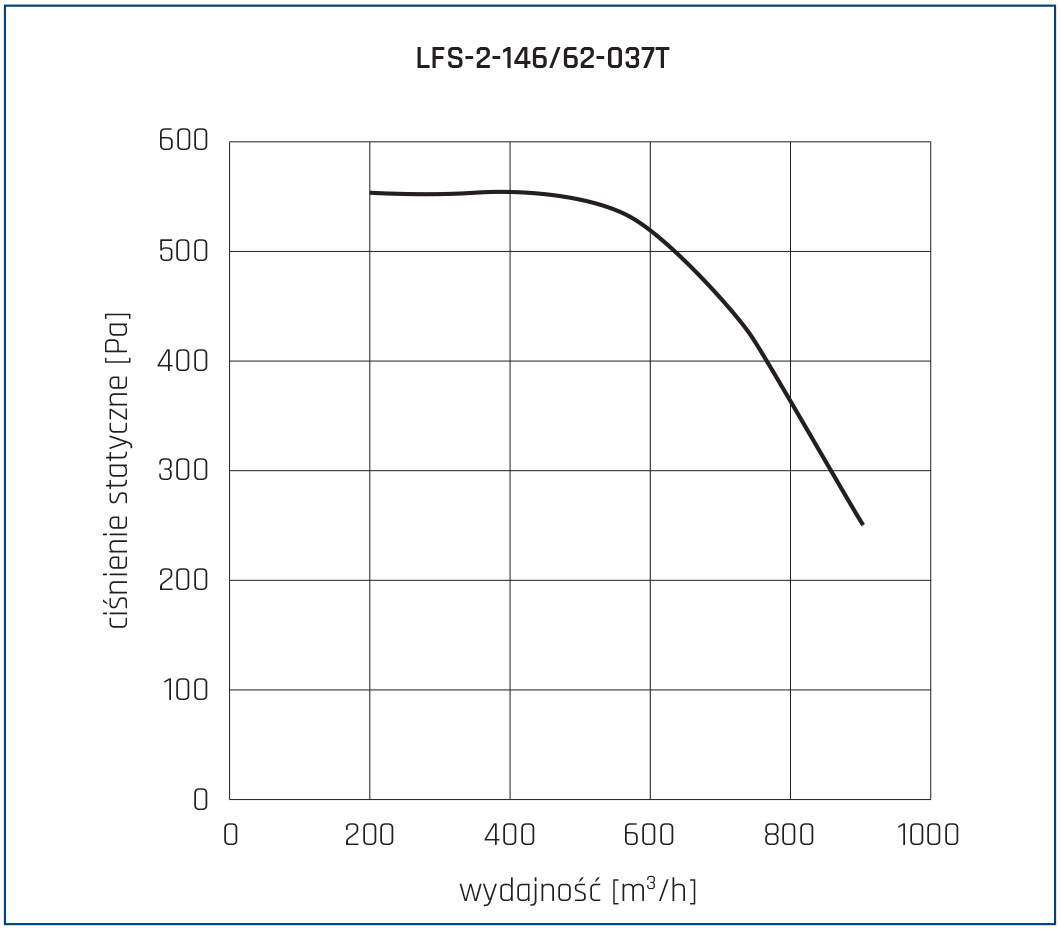

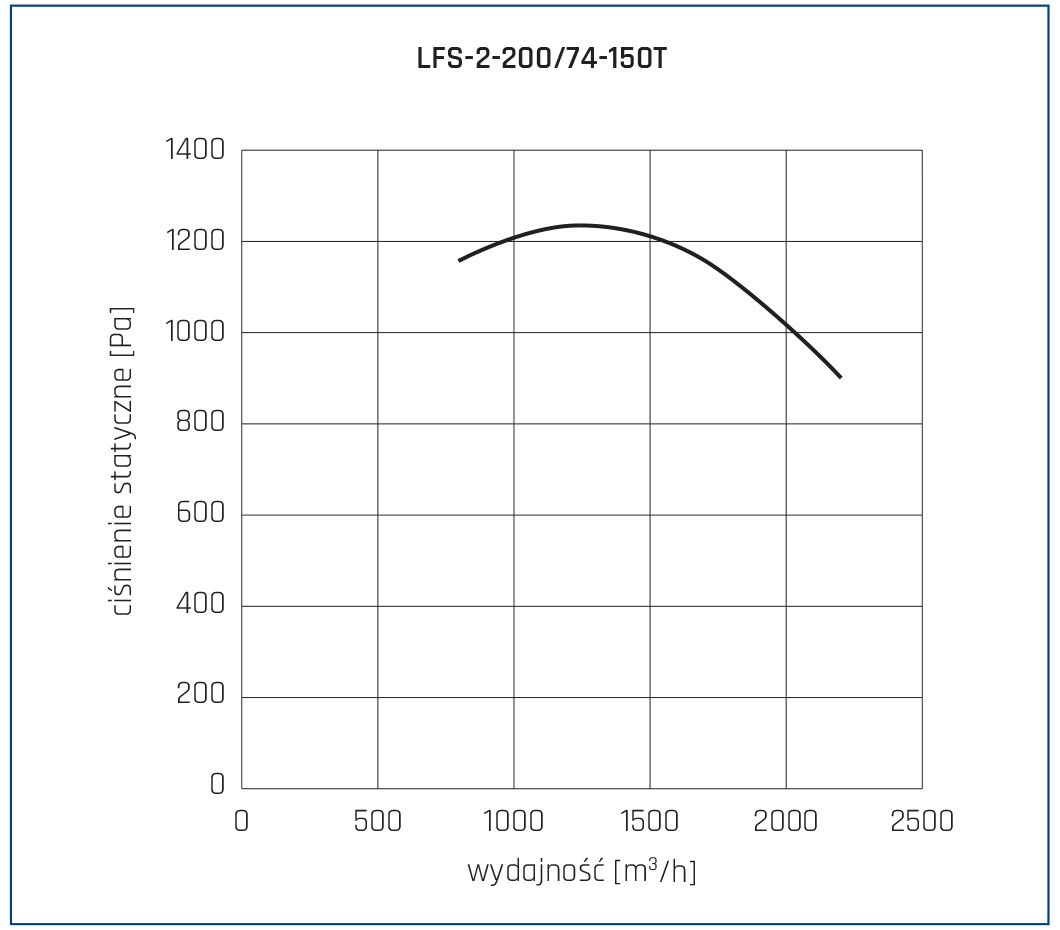

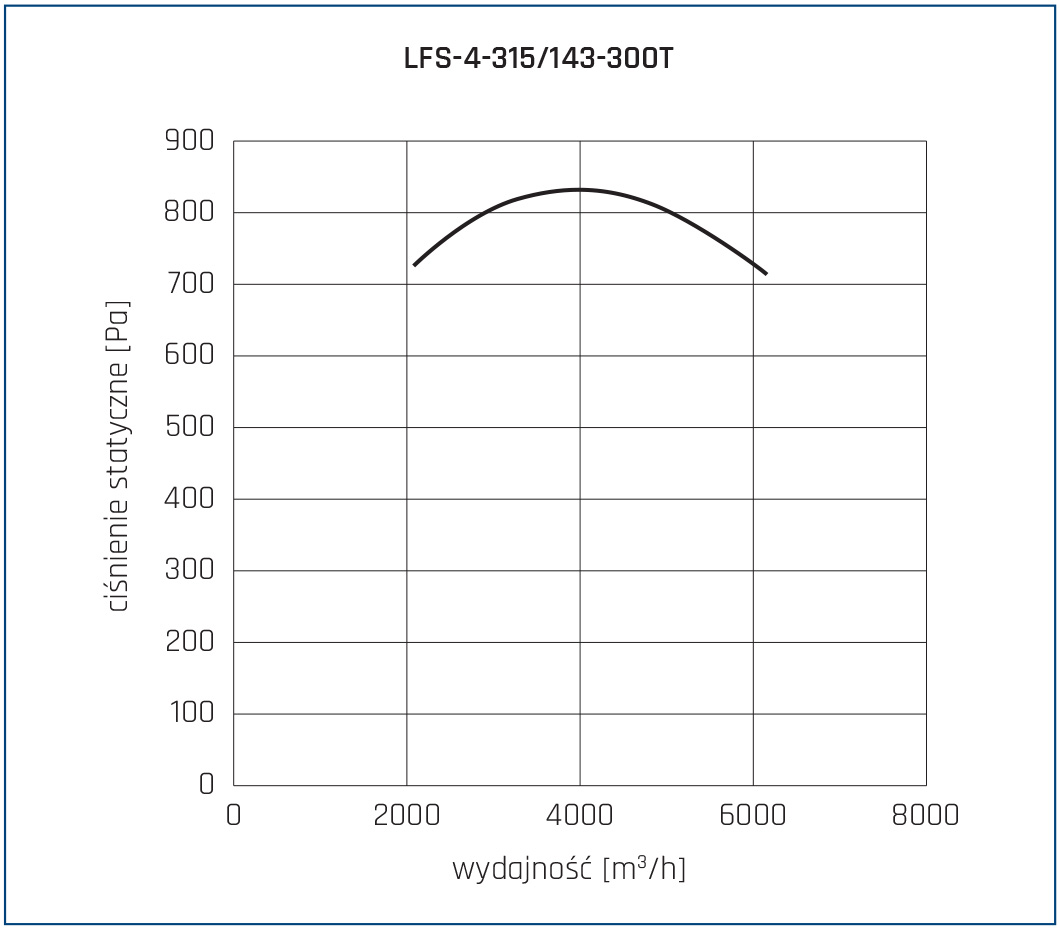

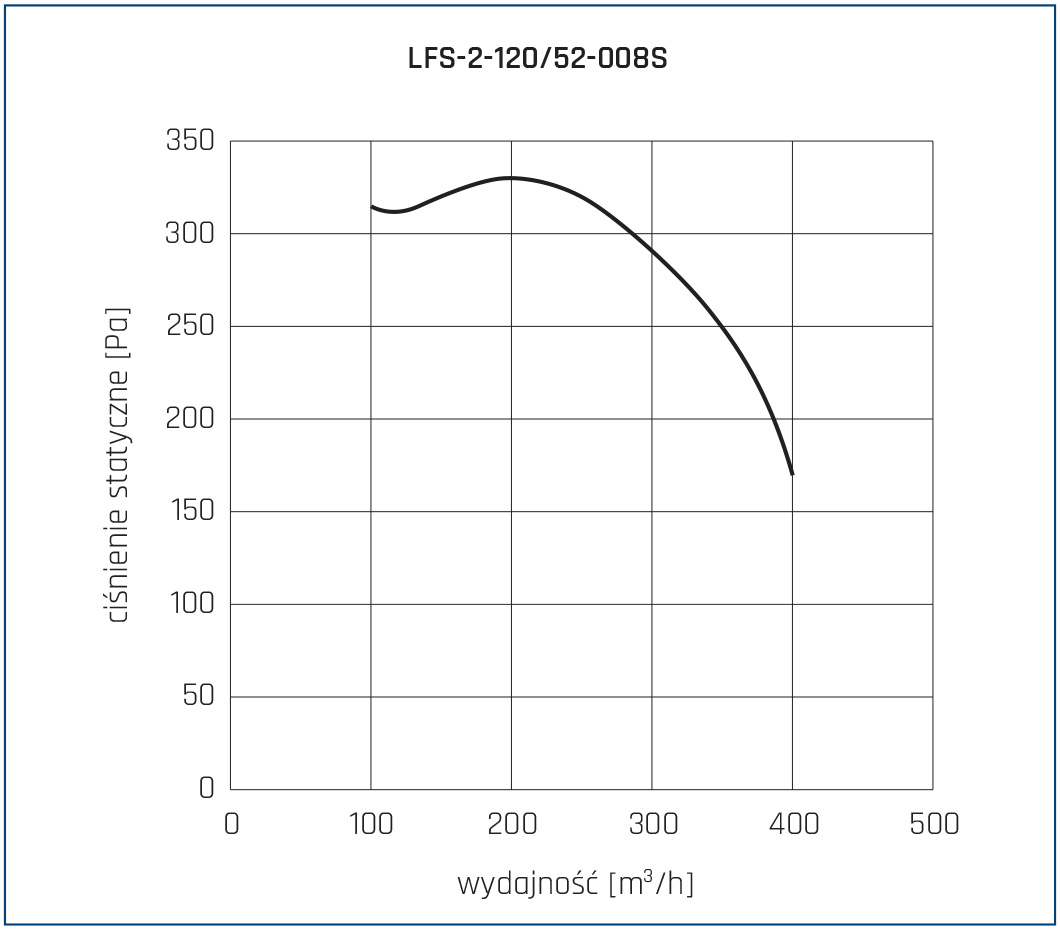

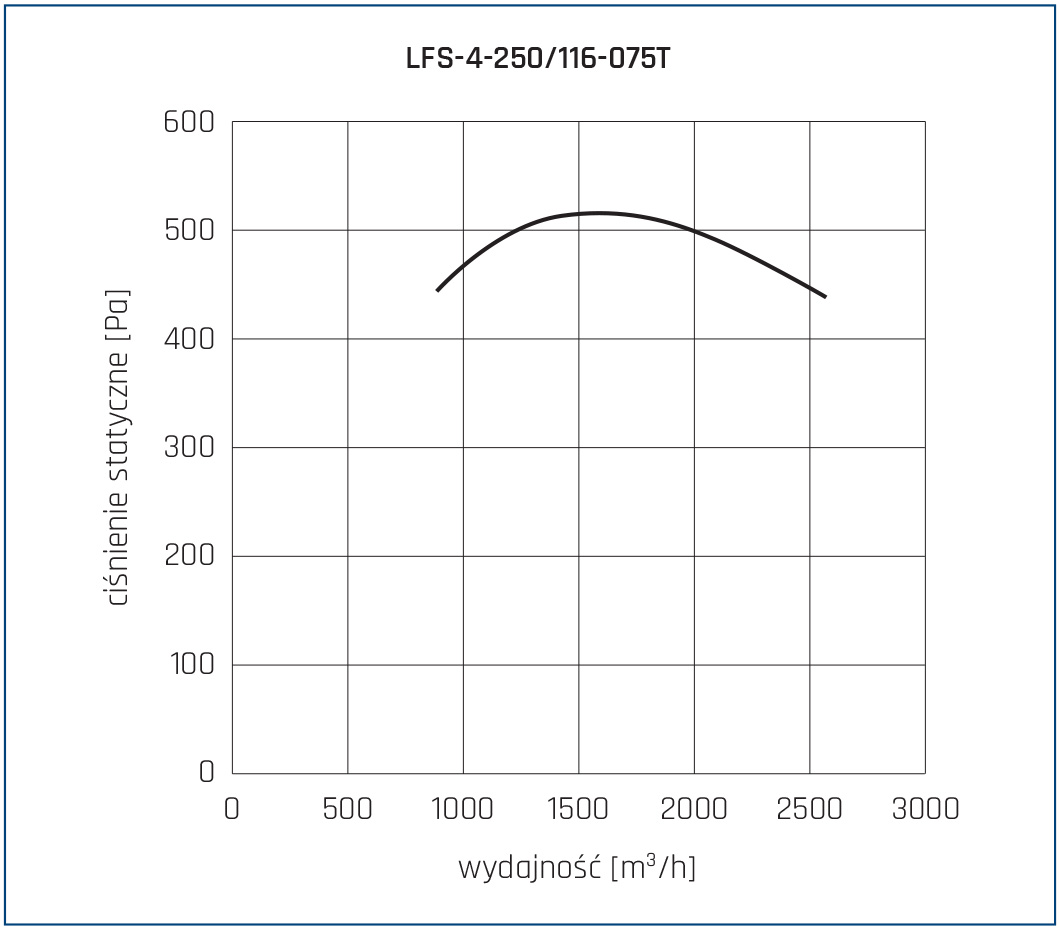

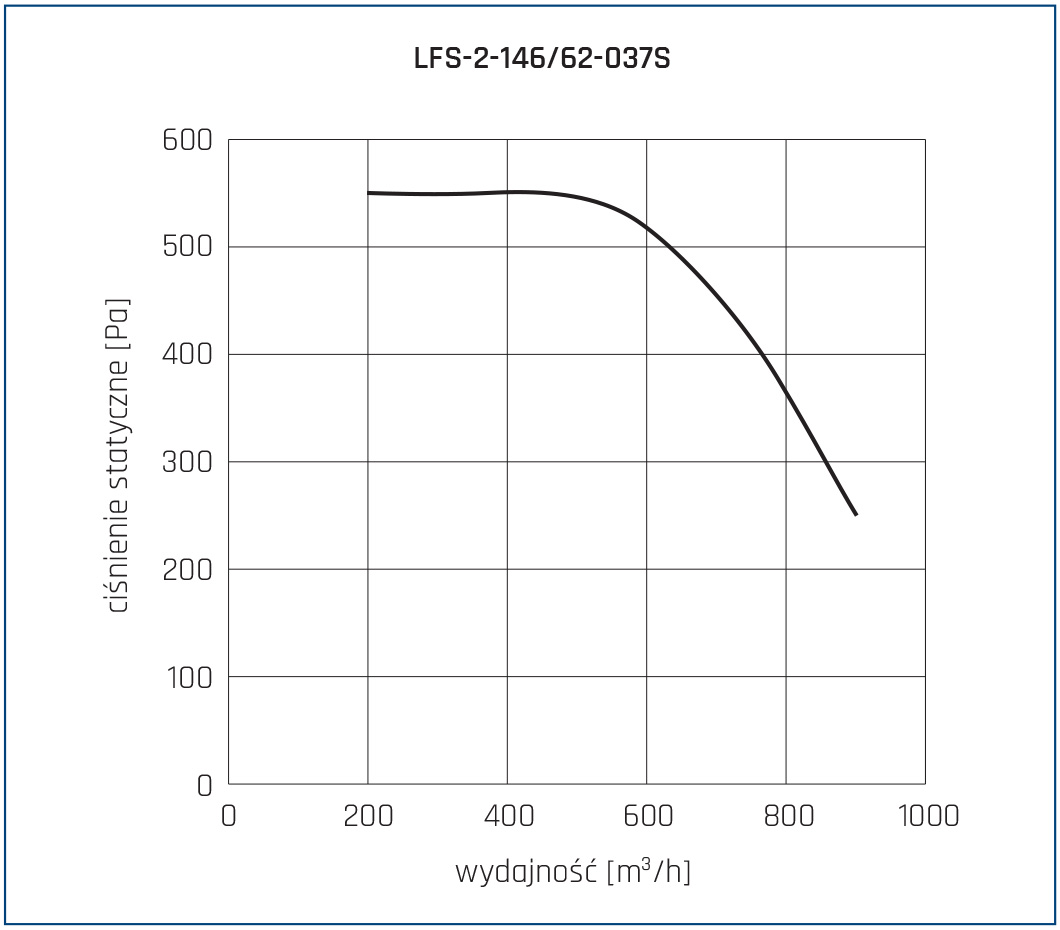

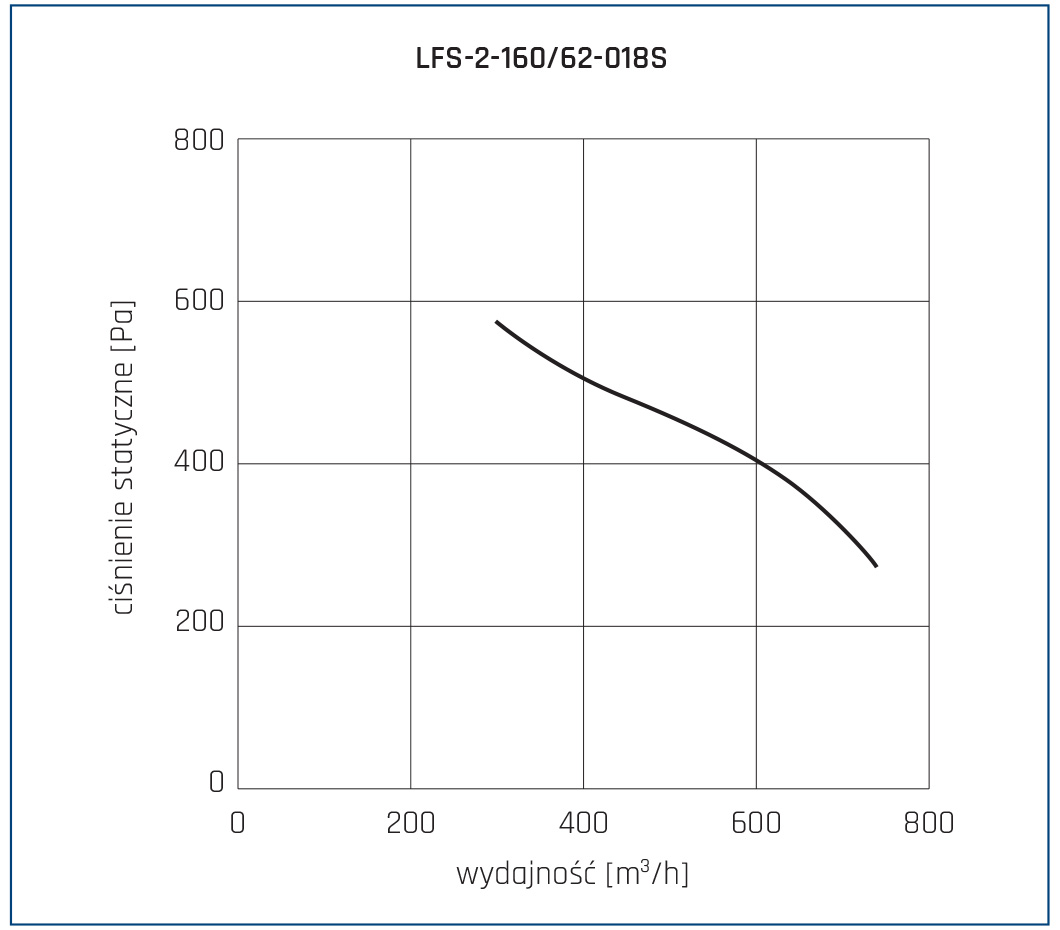

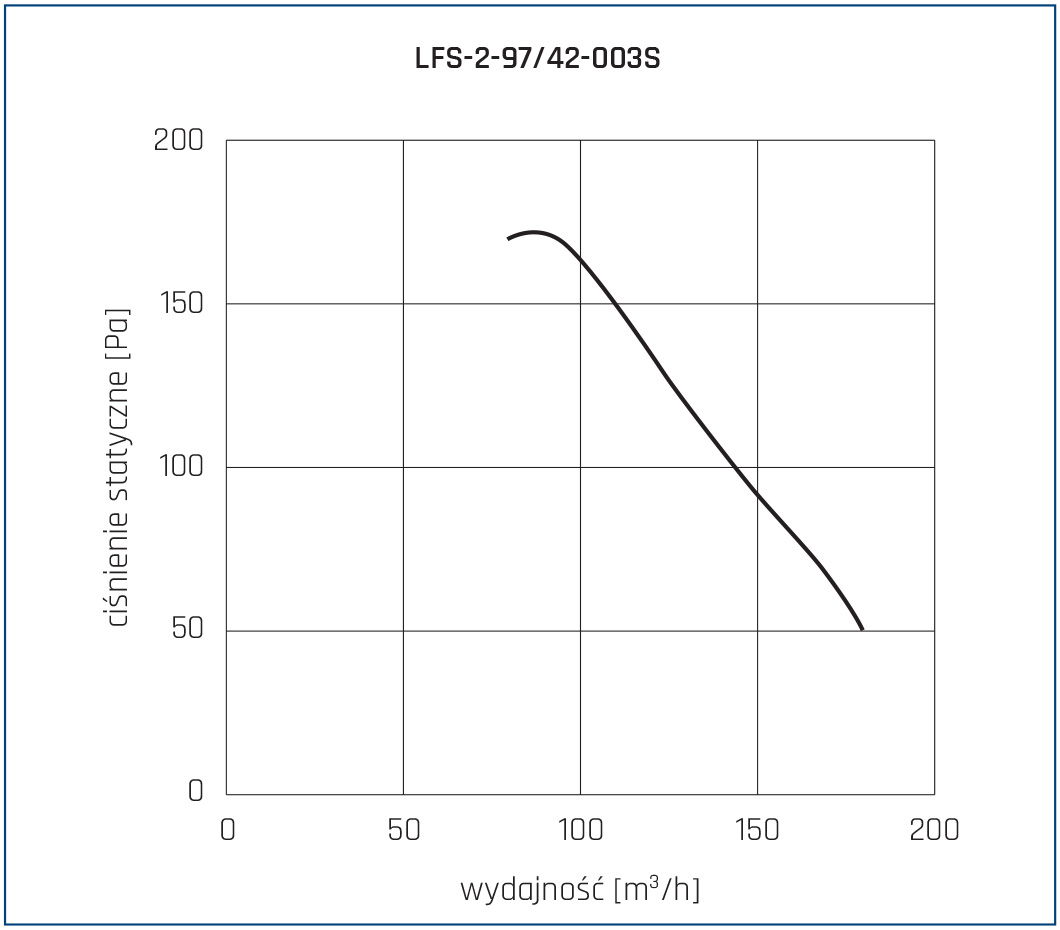

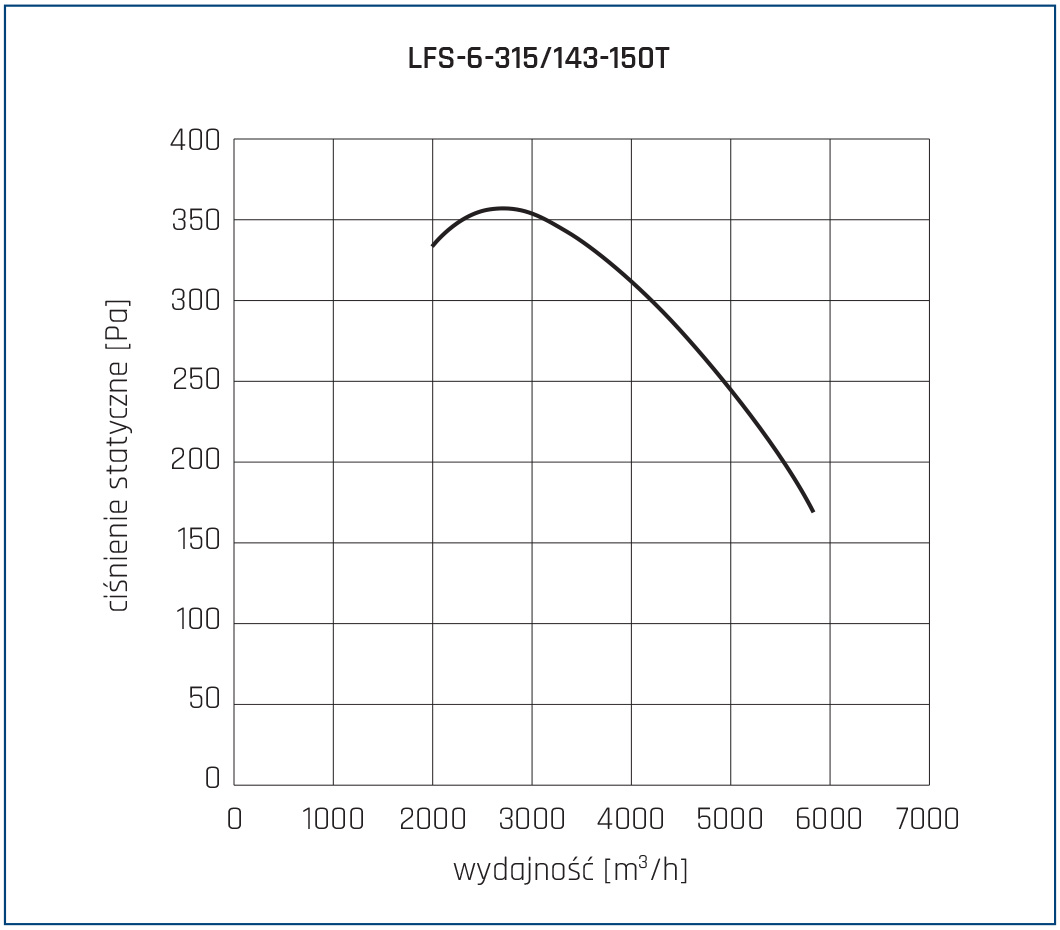

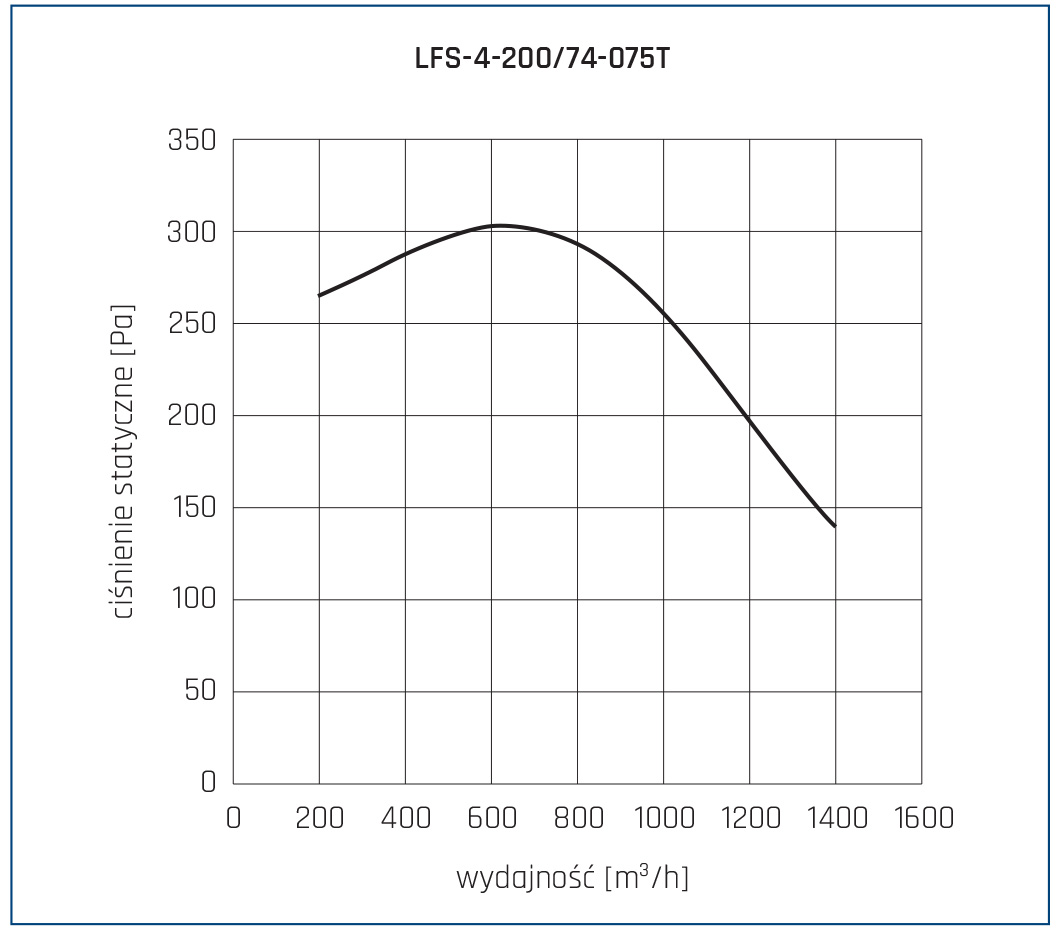

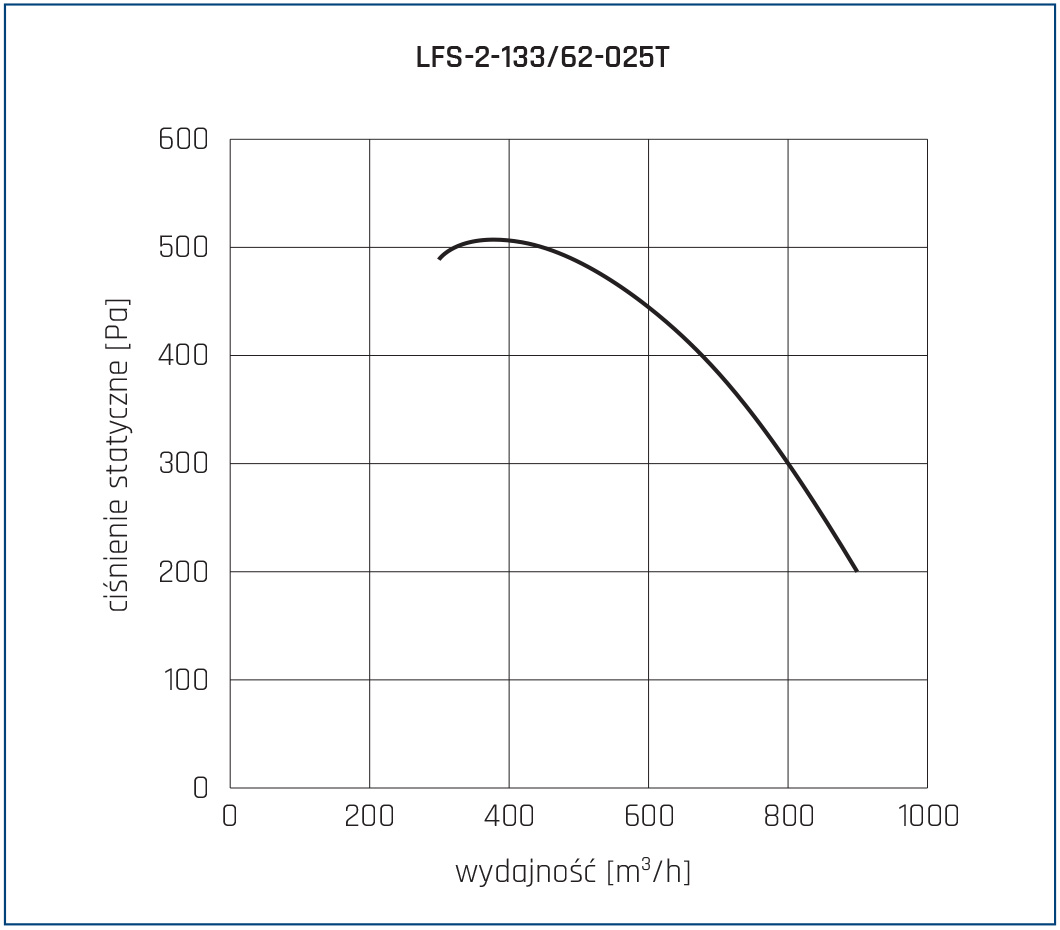

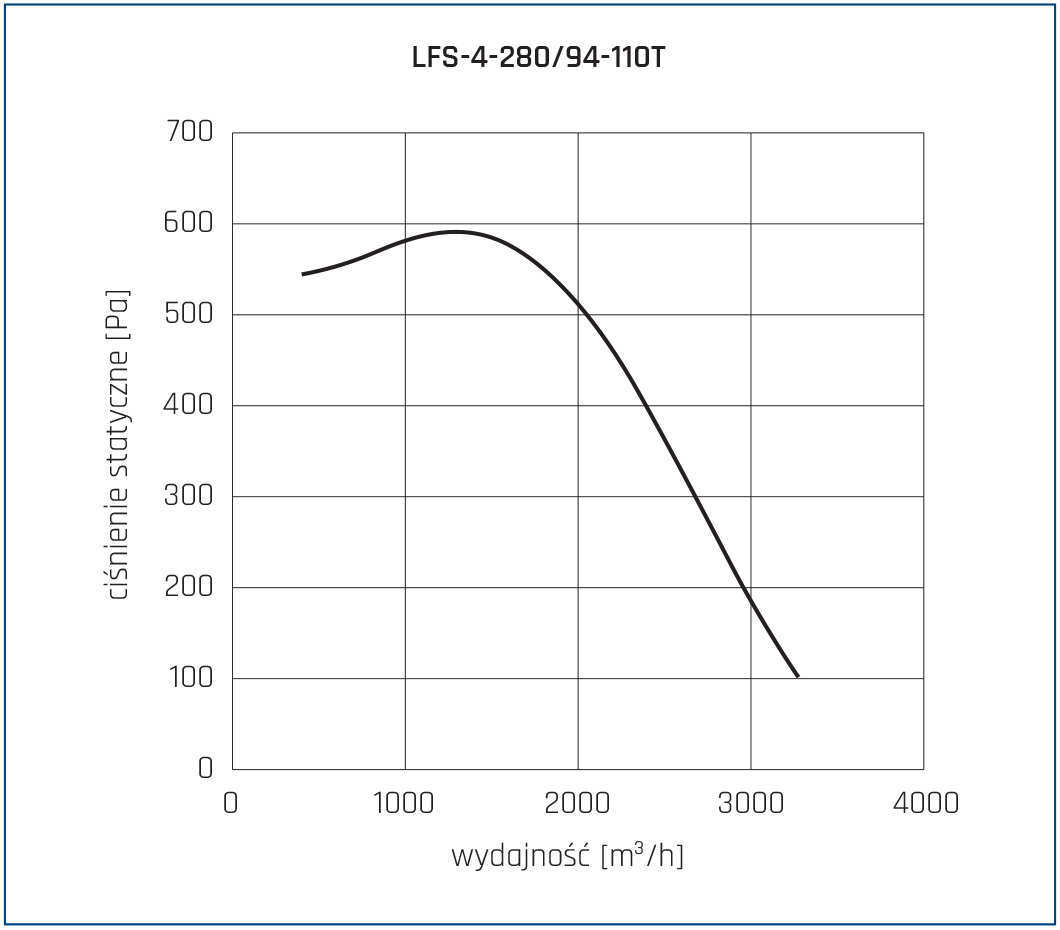

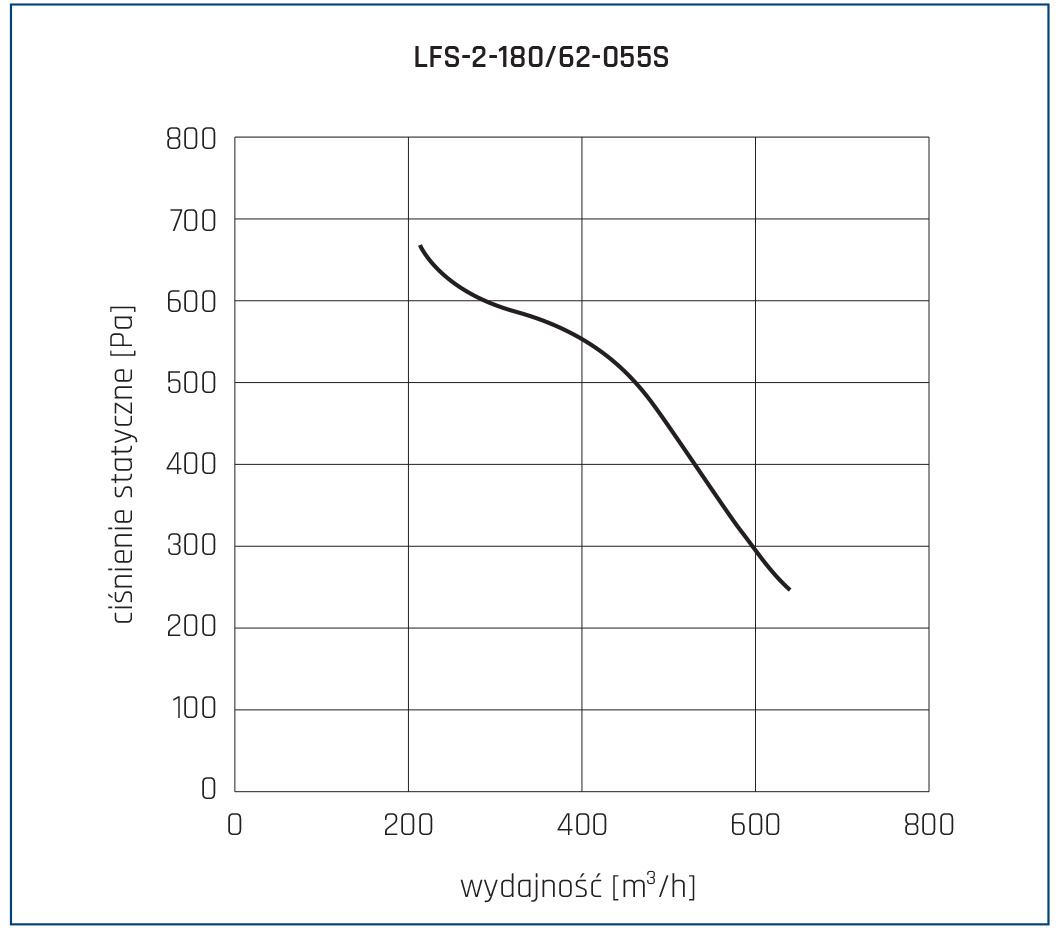

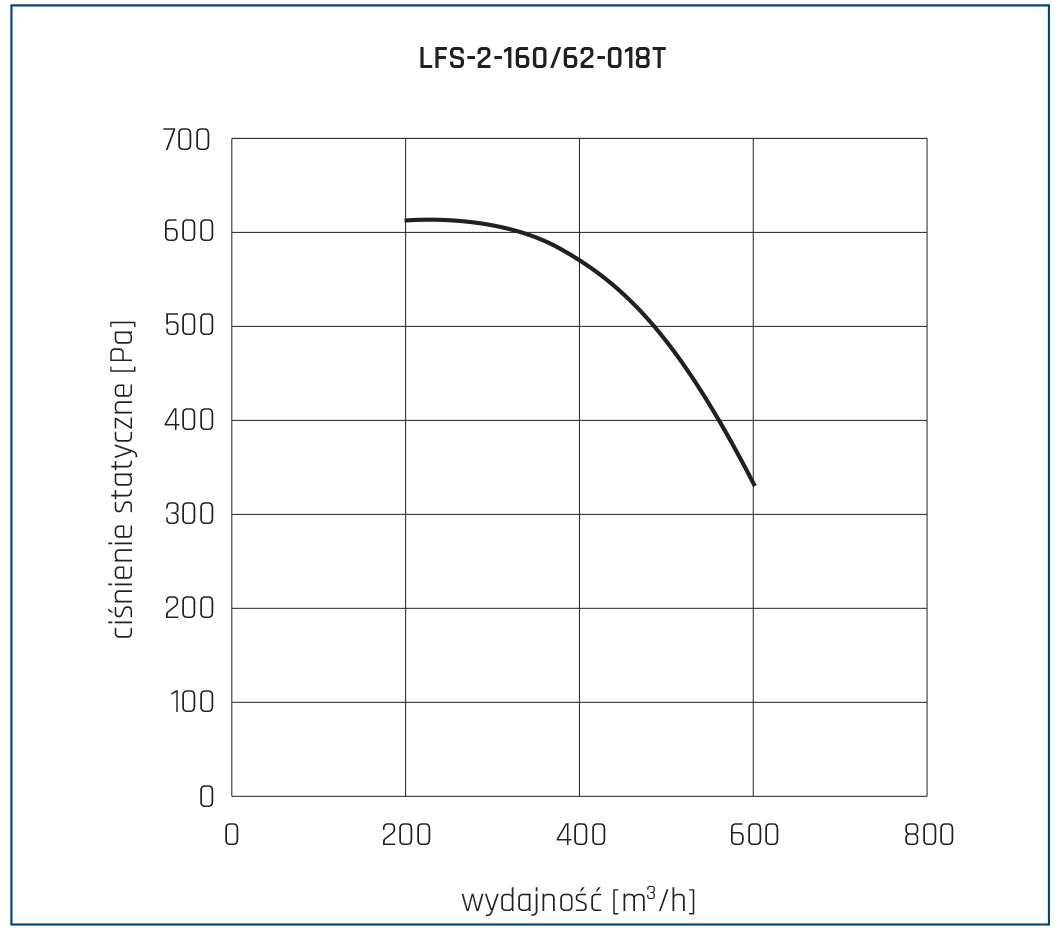

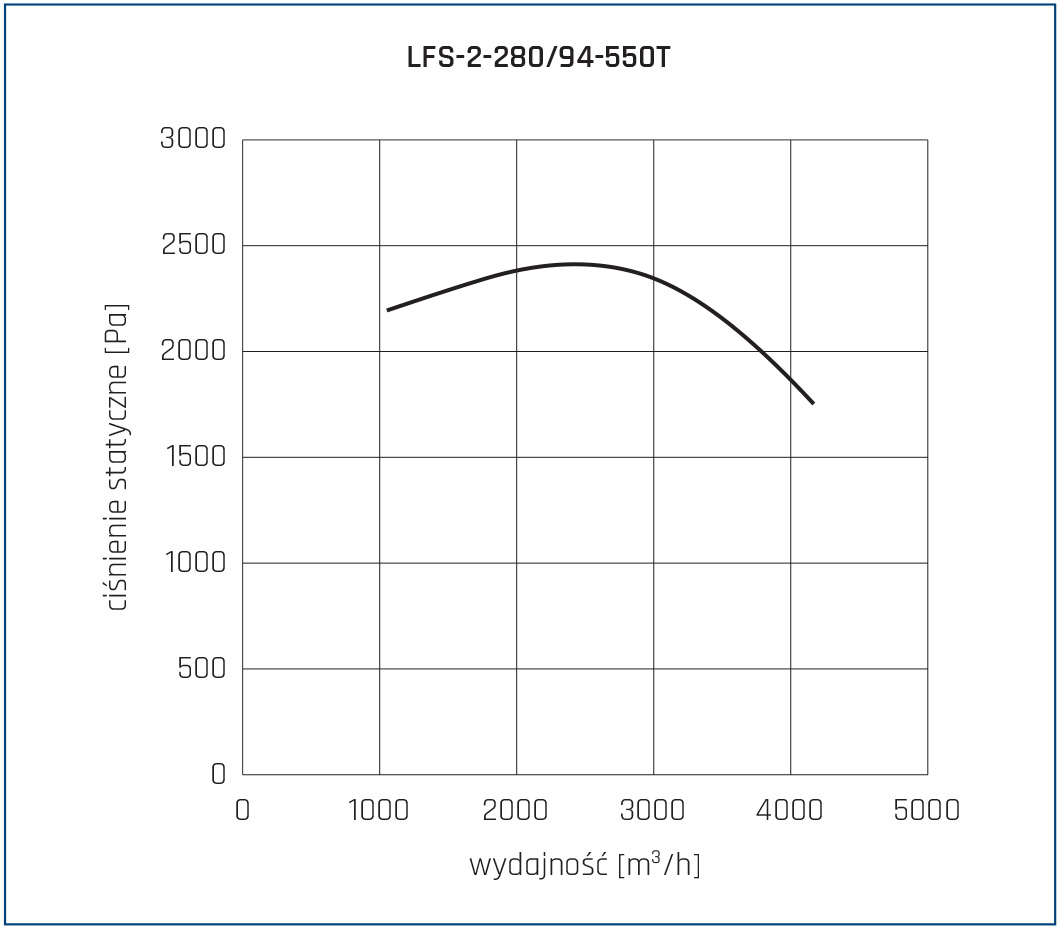

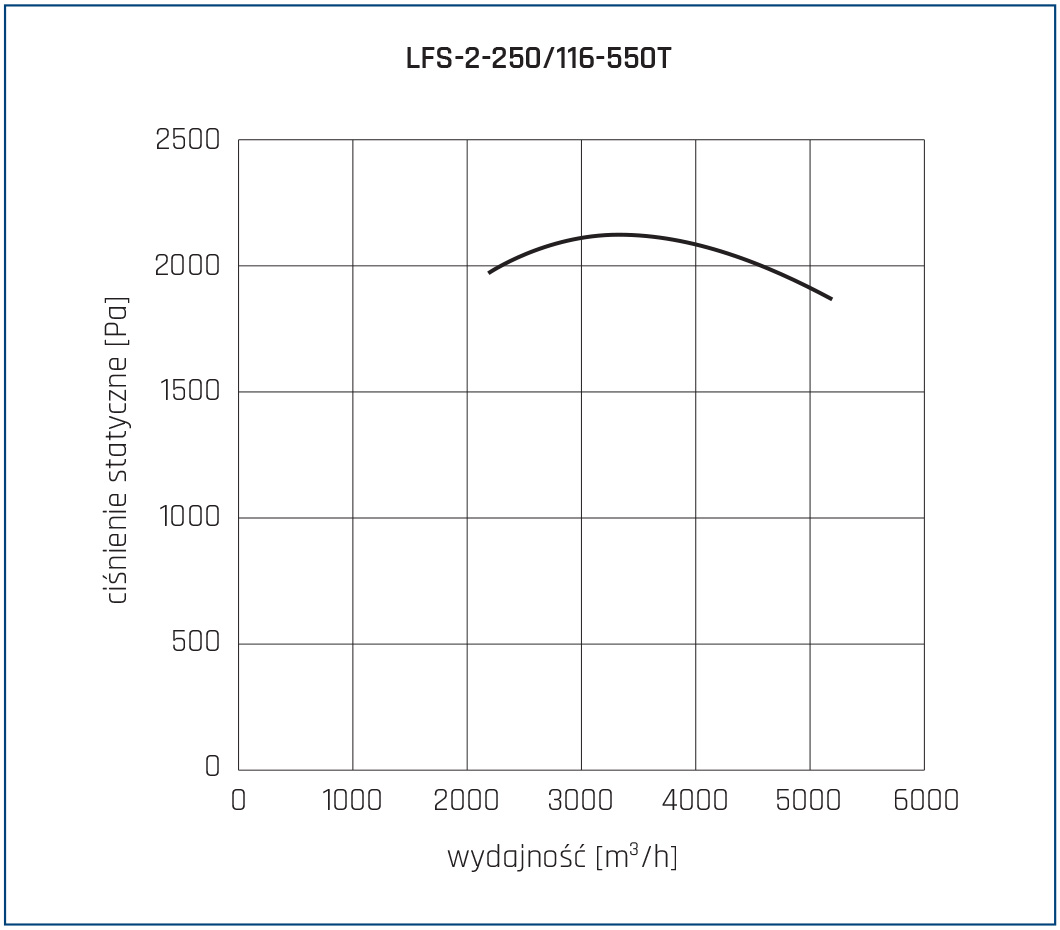

Charakterystyki pracy
Charakterystyki pracy
Specyfikacja techniczna
Specyfikacja techniczna
Nazwa | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
---|---|---|---|---|---|---|---|---|---|
LFS-2-97/42-003S | 230 | 2850 | 30 | 0.5 | 180 | 170 | 4.1 | -20 | 200 |
LFS-2-120/52-008S | 230 | 2760 | 80 | 0.75 | 400 | 330 | 5.2 | -20 | 200 |
LFS-2-133/62-025S | 230 | 2800 | 250 | 1.7 | 900 | 505 | 9.8 | -20 | 200 |
LFS-2-146/62-037S | 230 | 2800 | 370 | 2.4 | 900 | 550 | 9.8 | -20 | 200 |
LFS-2-160/62-018S | 230 | 2760 | 180 | 1.5 | 730 | 580 | 8 | -20 | 200 |
LFS-2-180/62-055S | 230 | 2780 | 550 | 3.6 | 640 | 670 | 10.5 | -20 | 200 |
LFS-2-133/62-025T | 400 | 2780 | 250 | 0.65 | 900 | 505 | 9.8 | -20 | 200 |
LFS-2-146/62-037T | 400 | 2820 | 370 | 1 | 900 | 550 | 10.7 | -20 | 200 |
LFS-2-160/62-018T | 400 | 2760 | 180 | 0.5 | 600 | 610 | 8 | -20 | 200 |
LFS-2-180/62-055T | 400 | 2790 | 550 | 1.35 | 1000 | 845 | 9.8 | -20 | 200 |
LFS-2-200/74-150T | 400 | 2880 | 1500 | 3 | 2200 | 1230 | 30 | -20 | 200 |
LFS-4-200/74-075T | 400 | 1430 | 750 | 2.1 | 1400 | 305 | 28 | -20 | 200 |
LFS-2-250/116-550T | 400 | 2890 | 5500 | 9.8 | 5200 | 2125 | 49 | -20 | 200 |
LFS-4-250/116-075T | 400 | 1430 | 750 | 2.1 | 2570 | 515 | 51 | -20 | 200 |
LFS-2-280/94-550T | 400 | 2890 | 5500 | 9.8 | 4150 | 2400 | 70 | -20 | 200 |
LFS-4-280/94-110T | 400 | 1425 | 1100 | 2.5 | 3275 | 590 | 50 | -20 | 200 |
LFS-4-315/143-300T | 400 | 1425 | 3000 | 2.5 | 6150 | 830 | 70 | -20 | 200 |
LFS-6-315/143-150T | 400 | 930 | 1500 | 4.2 | 5820 | 355 | 70 | -20 | 200 |
Opis szczegółowy
Opis szczegółowy
Wentylatory chemoodporne to specjalistyczne urządzenia zaprojektowane do pracy w środowiskach, gdzie standardowe systemy wentylacyjne mogłyby ulec uszkodzeniu pod wpływem agresywnych substancji chemicznych. Charakteryzują się wysoką odpornością na działanie kwasów, zasad, lotnych związków organicznych oraz innych substancji korozyjnych. Dzięki odpowiednim materiałom konstrukcyjnym, takim jak tworzywa sztuczne o wysokiej odporności chemicznej czy stopy metali zabezpieczone specjalnymi powłokami, wentylatory te gwarantują długotrwałą i bezpieczną eksploatację.
Zastosowanie Wentylatora Chemoodpornego LFS
Jego główną funkcją jest usuwanie szkodliwych oparów oraz regulacja przepływu powietrza w przestrzeniach wymagających szczególnej ochrony. Wentylatory chemoodporne odgrywają bardzo ważną rolę w procesach przemysłowych, laboratoriach chemicznych, a także w aplikacjach wymagających precyzyjnego dawkowania powietrza.
Przemysł Tworzyw Sztucznych
Podczas obróbki i przetwarzania tworzyw sztucznych często dochodzi do emisji szkodliwych gazów oraz pyłów, które mogą być niebezpieczne zarówno dla pracowników, jak i dla maszyn. Wentylatory chemoodporne skutecznie usuwają te substancje, zapewniając odpowiednią wentylację procesów technologicznych. Dzięki temu minimalizowane są ryzyko uszkodzenia sprzętu oraz potencjalne zagrożenia zdrowotne dla operatorów.
Pakowanie Termokurczliwe
W procesach pakowania termokurczliwego stosuje się wysokie temperatury, które mogą prowadzić do wydzielania się oparów chemicznych z folii i innych materiałów opakowaniowych. Wentylatory chemoodporne pomagają w kontrolowanym usuwaniu tych substancji, co zapobiega ich akumulacji w miejscu pracy oraz zwiększa komfort i bezpieczeństwo pracowników.
Laboratoria Chemiczne i Szafy Chemiczne
W laboratoriach chemicznych przechowywane i stosowane są substancje, które mogą emitować szkodliwe opary. Wentylatory chemoodporne znajdują zastosowanie zarówno w systemach ogólnej wentylacji, jak i w szafach chemicznych, w których przechowywane są niebezpieczne środki. Ich zadaniem jest eliminacja toksycznych gazów i zapewnienie właściwej cyrkulacji powietrza, co przekłada się na bezpieczeństwo użytkowników.
Dygestoria Laboratoryjne
Dygestoria to kluczowe elementy wyposażenia laboratoriów, w których prowadzone są eksperymenty z substancjami chemicznymi. Wentylatory chemoodporne odgrywają tutaj znaczącą rolę, ponieważ skutecznie usuwają szkodliwe opary i zapobiegają ich przedostawaniu się do pomieszczenia. Dzięki temu naukowcy i technicy mogą bezpiecznie prowadzić badania bez ryzyka narażenia na toksyczne substancje.
Wnioski Końcowe
Wentylatory chemoodporne są nieodzownym elementem wielu branż, w których bardzo ważne znaczenie ma bezpieczna i efektywna wentylacja. Ich zastosowanie w przemyśle tworzyw sztucznych, pakowaniu termokurczliwym, laboratoriach chemicznych oraz dygestoriach zapewnia ochronę zdrowia, zwiększa efektywność pracy i minimalizuje ryzyko uszkodzeń sprzętu. Dzięki wykorzystaniu odpowiednich materiałów i technologii, wentylatory te stanowią niezawodne rozwiązanie dla środowisk narażonych na agresywne substancje chemiczne.
