Wentylator Przeciwwybuchowy TD EX

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylatory TD EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE,
są zaprojektowane do użytku w strefach zagrożenia wybuchem
poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy
II kategorii 2G – strefa 1.
Oznaczenie ATEX: II 2G Ex eb IIB T3 Gb,

KONSTRUKCJA
· model TD-800/200 ATEX jest wykonany z antystatycznego tworzywa sztucznego,
· pozostałe modele wykonane są z blachy stalowej zabezpieczonej czarną powłoką poliestrową,
· wysokosprawny wirnik śrubowy,
· zakres temperatury pracy od -20*C do 40*C.

SILNIK ELEKTRYCZNY
· 1-fazowy 230V, 50Hz przystosowany do pracy w strefach zagrożonych wybuchem,
· stopień ochrony IP44 (modele 1100/250 oraz 1200/315), IP54 (model 800/200), klasa izolacji B,
· nieprzystosowany do regulacji prędkości obrotowej.

Wymiary

Typ	A	B	C	ØD	E	F	G	H	I
TD-800/200 EX	302	255	232.5	198	140	100	94	124	228.4
TD-1100/250 EX	386	324	291	248	168	145	140	155	339
TD-1200/315 EX	450	392	356	312	210	182	178	188	371

Dane akustyczne

TD-800/200 EX		63	125	250	500	1000	2000	4000	8000	LwA
Wlot	A	27	43	53	61	69	69	65	56	73
	B	29	43	55	62	69	70	66	56	74
	C	39	49	69	71	74	70	63	55	78
Wylot	A	50	50	53	64	69	71	66	56	74
	B	44	45	54	66	70	71	67	57	75
	C	39	48	68	72	75	71	64	55	78
Obudowa	A	7	38	37	44	58	61	52	39	63
	B	9	38	39	45	58	62	53	39	64
	C	19	44	53	54	63	62	50	38	66

TD-1100/250 EX		63	125	250	500	1000	2000	4000	8000	LwA
Wlot	A	40	57	69	75	73	76	66	59	80
	B	40	58	70	75	72	74	65	57	79
	C	40	62	74	73	69	71	62	54	78
Wylot	A	54	55	70	80	82	81	72	62	86
	B	48	53	70	80	81	79	70	61	85
	C	41	56	72	80	78	76	68	58	84
Obudowa	A	32	37	45	53	63	65	55	49	68
	B	32	38	46	53	62	63	54	47	66
	C	32	42	50	51	59	60	51	44	63

TD-1200/315 EX		63	125	250	500	1000	2000	4000	8000	LwA
Wlot	A	32	55	67	69	71	69	64	59	76
	B	34	58	70	70	71	69	64	59	76
	C	39	63	73	72	73	70	65	58	79
Wylot	A	47	55	67	72	74	72	67	62	78
	B	42	57	71	73	74	72	67	61	79
	C	39	60	74	75	75	74	68	60	81
Obudowa	A	20	37	49	55	61	60	51	48	65
	B	22	40	52	56	61	60	51	48	65
	C	27	45	55	58	63	61	52	47	66

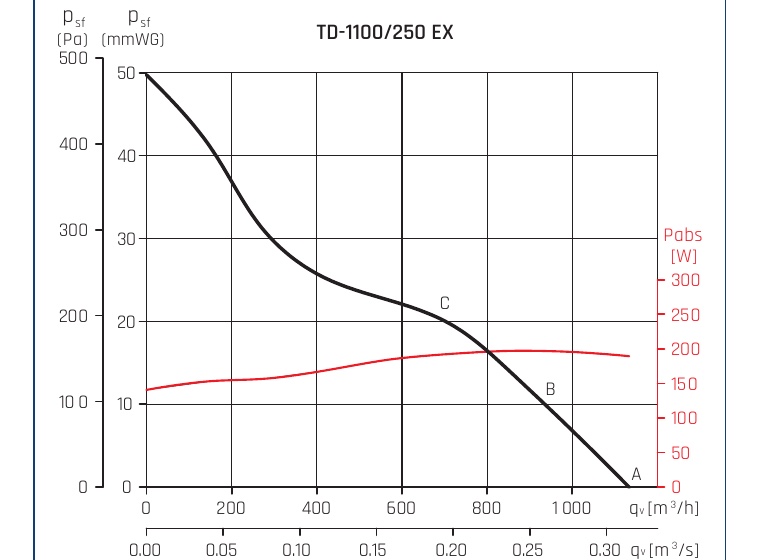

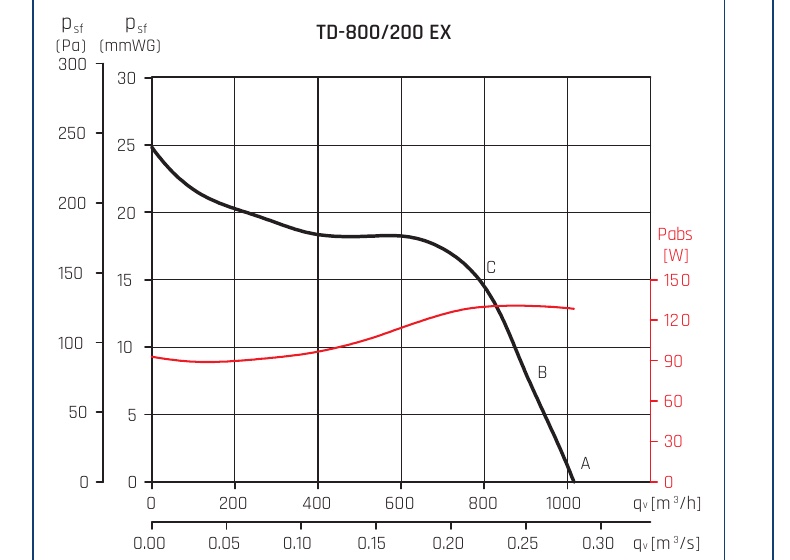

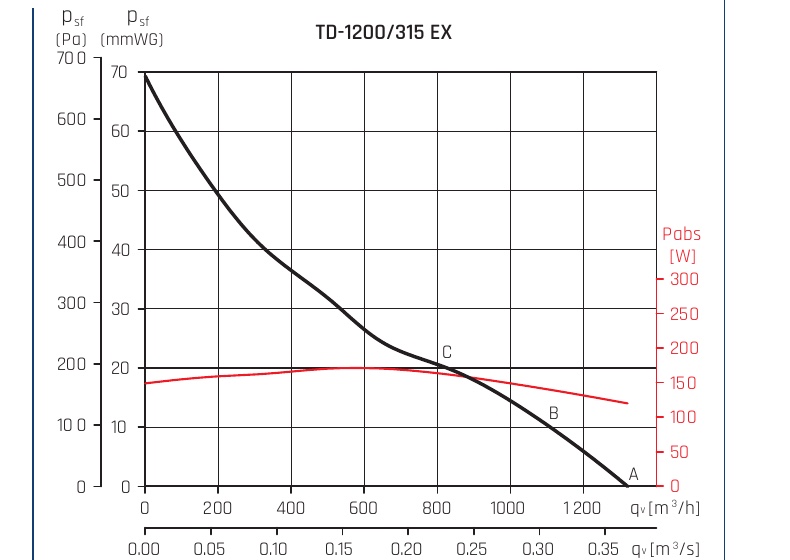

Specyfikacja techniczna

Typ	n_max[obr./min]	P_max[W]	I[A]	Wydajność _max[m³/h]	Temp.pracy[°C]	[db(A)]*			Średn.[mm]	Masa[kg]
Typ	n_max[obr./min]	P_max[W]	I[A]	Wydajność _max[m³/h]	Temp.pracy[°C]	Wlot	Obudowa	Wylot	Średn.[mm]	Masa[kg]
TD 800/200 EX	2450	130	0,54	1020	-20/+40	53	43	55	Ø200	5
TD 1100/250 EX	2630	197	0,81	1130	-20/+40	59	46	65	Ø250	20
TD 1200/315 EX	2600	170	0,71	1320	-20/+40	56	44	59	Ø315	25

Opis szczegółowy

Zastosowanie Wentylatora Przeciwwybuchowego TD EX

Wentylator przeciwwybuchowy jest przeznaczony do stosowania w przestrzeniach, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagane jest bezpieczne i skuteczne odprowadzanie powietrza oraz eliminacja zagrożenia wybuchu.
