Wentylator Przeciwwybuchowy Compact HCBT EX

Dokumentacja techniczna

Charakterystyka produktu

Specjalne wykonania wentylatorów HCBT EX do użytku w strefach zagrożenia wybuchem oprócz modeli HCBT/4-250, HCBT/6-355, HCBT/6-400; model HCBT/6-400 dostępny z silnikiem 230/400 V; modele dostępne do wielkości HCBT-1000.
Oznaczenie: ATEX – II 2G Ex e IIC T3 Gb, IP55, klasa izolacji F.

Wykonania specjalne:
modele 800 i 1000 mm:
• II 2G Ex h IIB T4
• II 2G Ex h IIB+H2 T4 (silnik Ex d IIC T4)
• II 3D c T125°C

Temperatura pracy dla wersji ATEX:
• -20°C do +55°C
modele HCBT/4-315 do HCBT/4-710
modele HCBT/6-450 do HCBT 6-710
• -20°C do +40°
modele HCBT/4-800 do 1000
modele HCBT/6-800 do 1000
Charakterystyki pracy i wymiary zgodnie z danymi wentylatorów HCBT w wykonaniu standardowym.

Wymiary

Typ	A	B	C	ØD	ØE	F			ØG	J			K	L	M
Typ	A	B	C	ØD	ØE	/2	/4	/6	ØG	/2	/4	/6	K	L	HCBT
315	400	330	280	315	10	129	122	122	329	45	32	32	68	12	40
355	450	380	315	355	10	129	129	129	371	45	45	45	75	12	40
400	500	420	355	400	10		129	129	422		40,5	40,5	78	12	40
450	560	480	400	450	10		150	150	476		48	48	91	12	40
500	630	560	450	500	10		150	150	536		44,5	44,5	97	12	40
560	710	630	510	560	10		218,5	150	596		110,5	42	98,5	12	40
630	800	710	580	630	12		218,5	150	674		110,5	41	103	12	40
710	900	800	636	710	12		218,5	218,5	733		134	134	91,5	16,5	40

Typ	□A	□B	ØD	J	ØG	C				ØF
						/4		/6		/4		/6
						L	H	L	H	L	H	L	H
800	1000	800	800	92	926	345	380	310	345	181	203	162	181
900	1120	900	900	120	1060	392	439	350	392	203	280	181	203
1000	1250	1000	1000	110	1154	380	380	345	380	203	280	181	203

* kąt pochylenia łopatek: L – mały, H – duży

* X – bez osłony wlotu

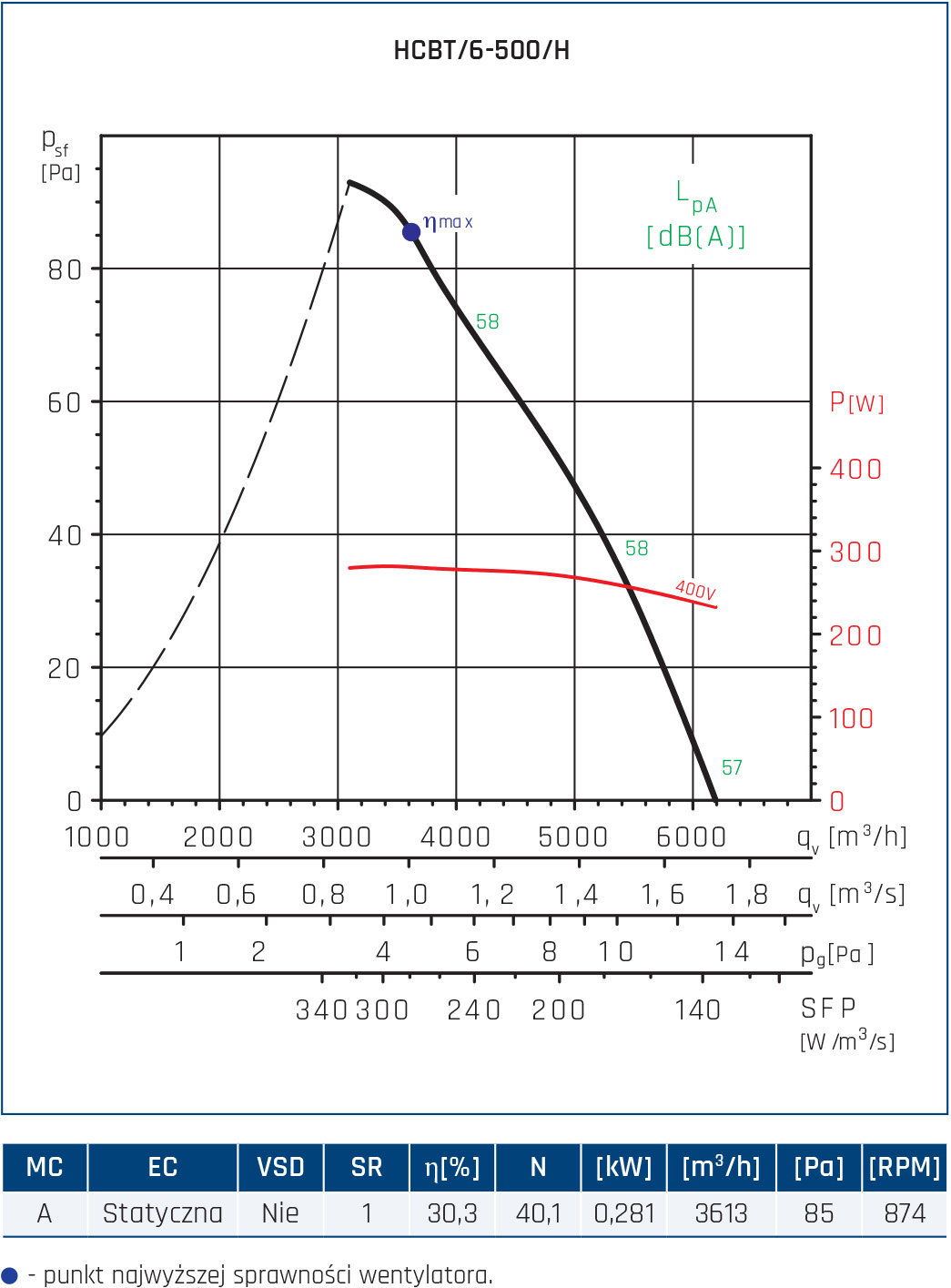

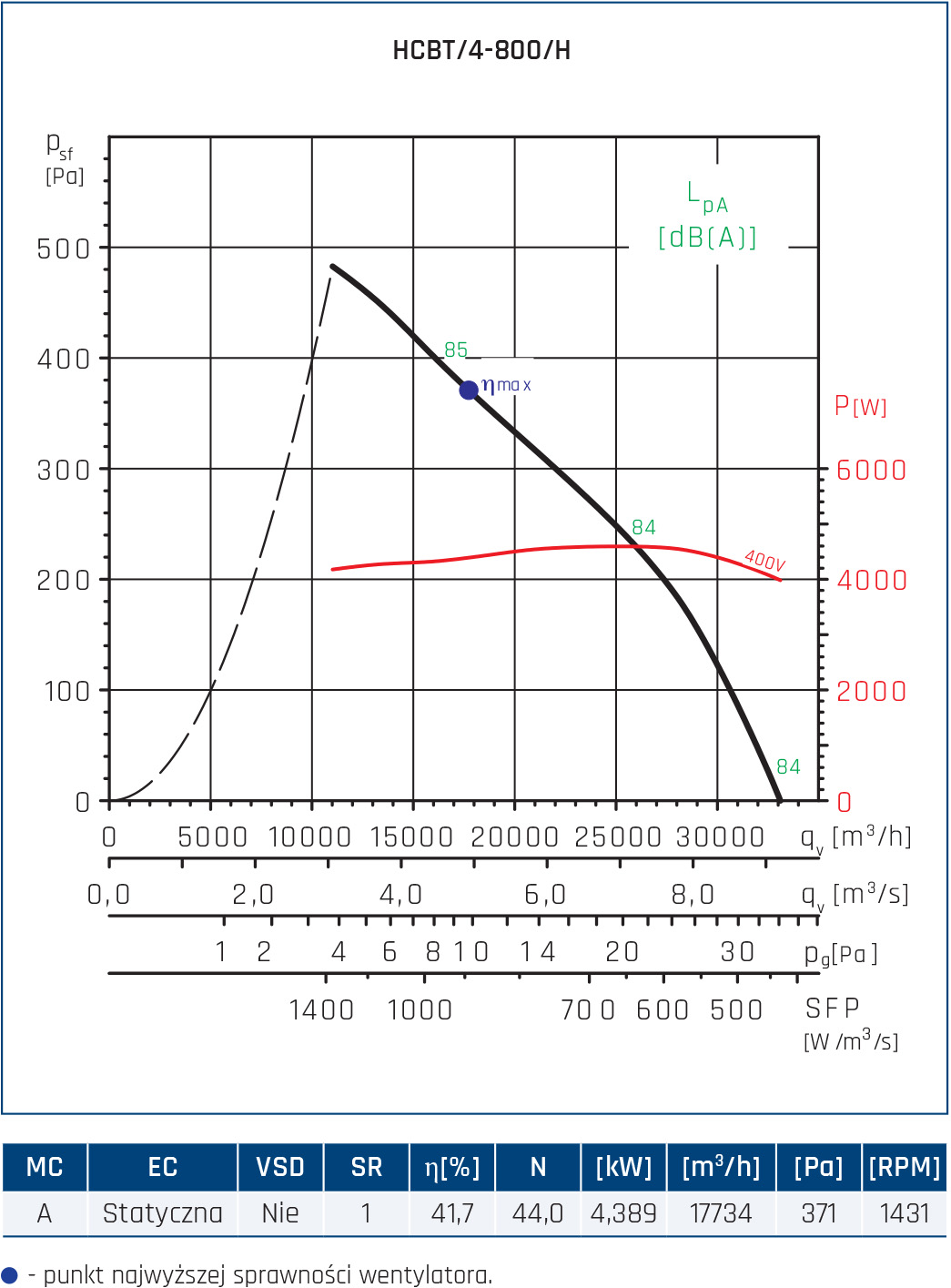

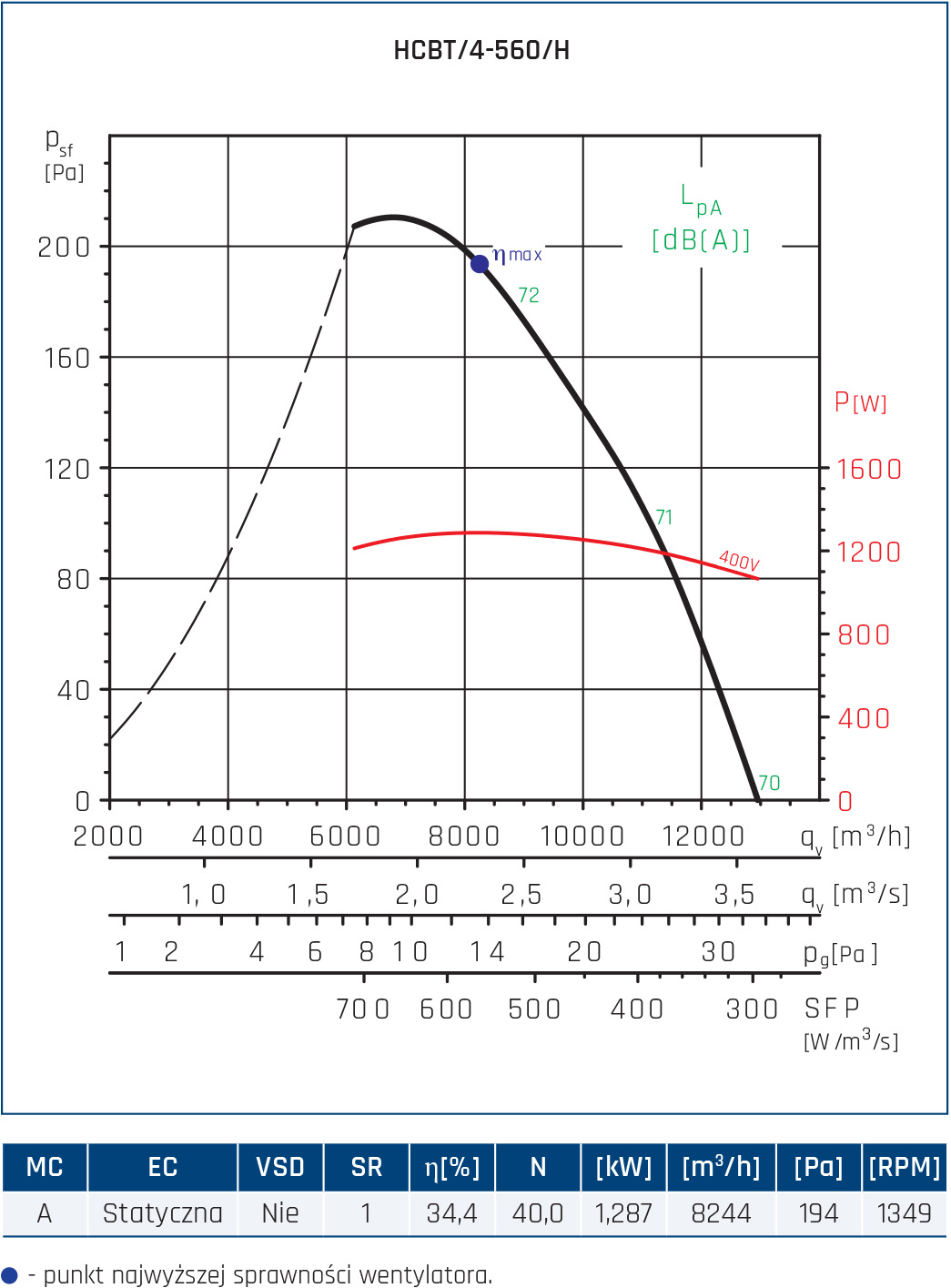

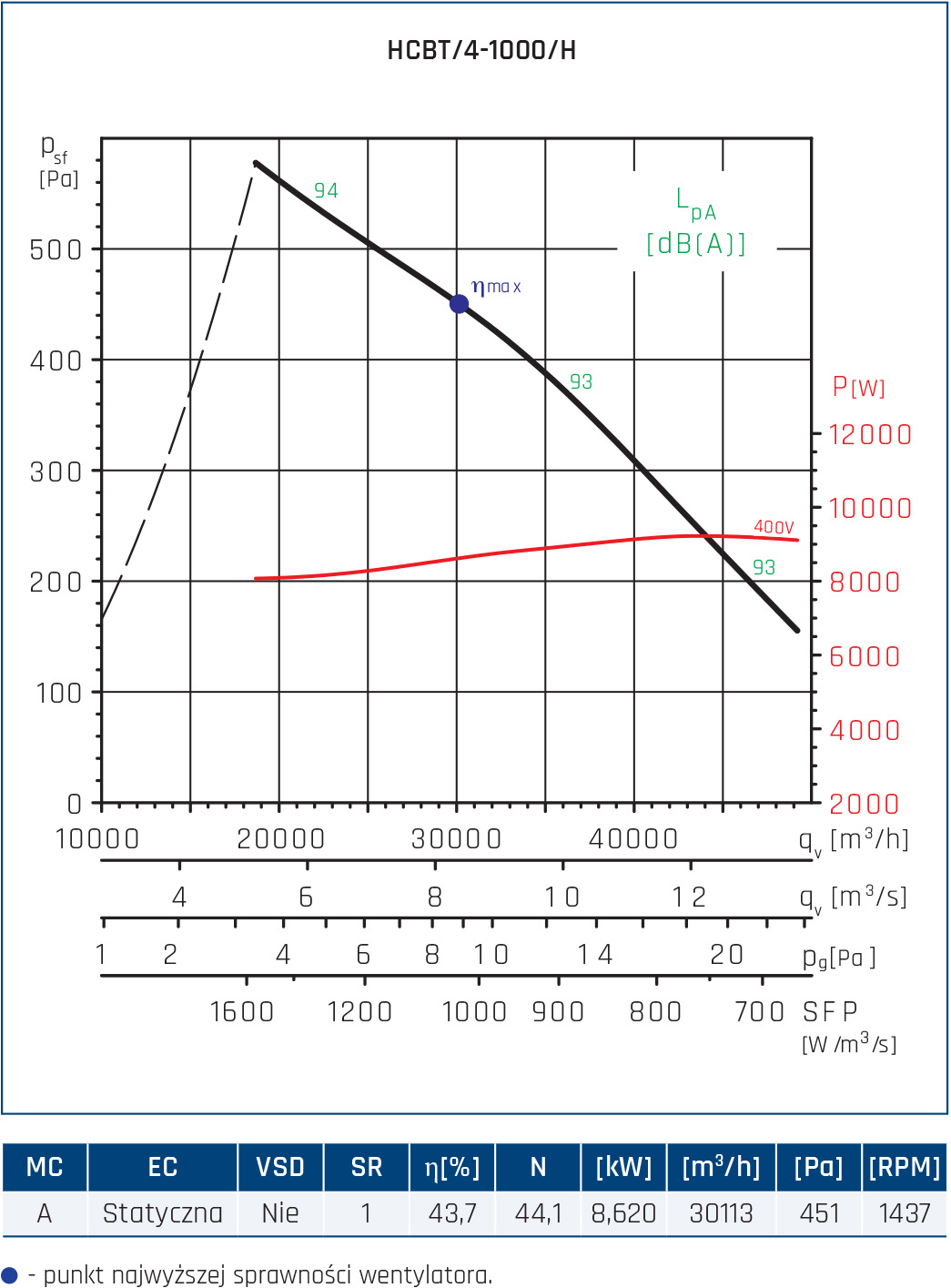

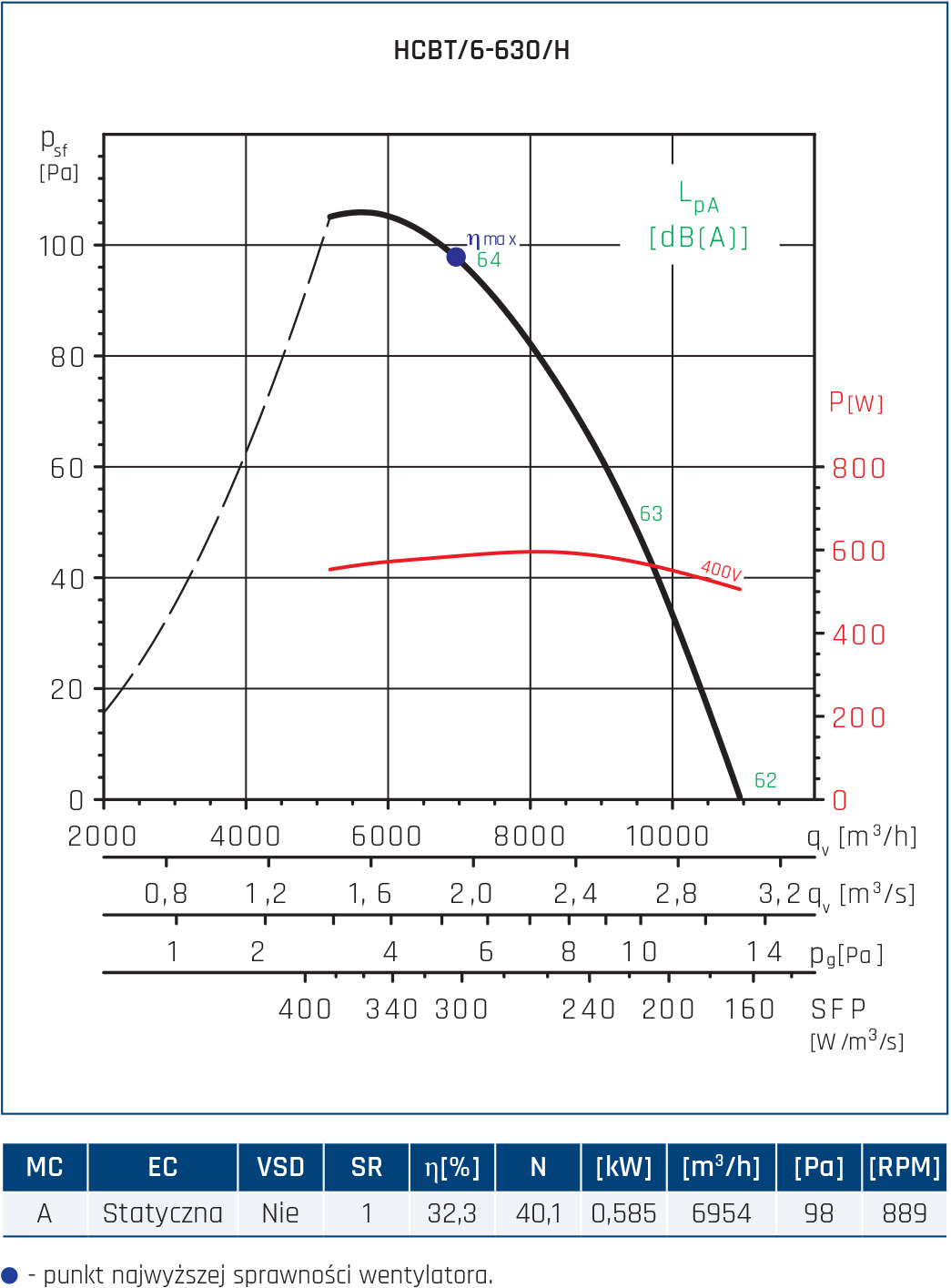

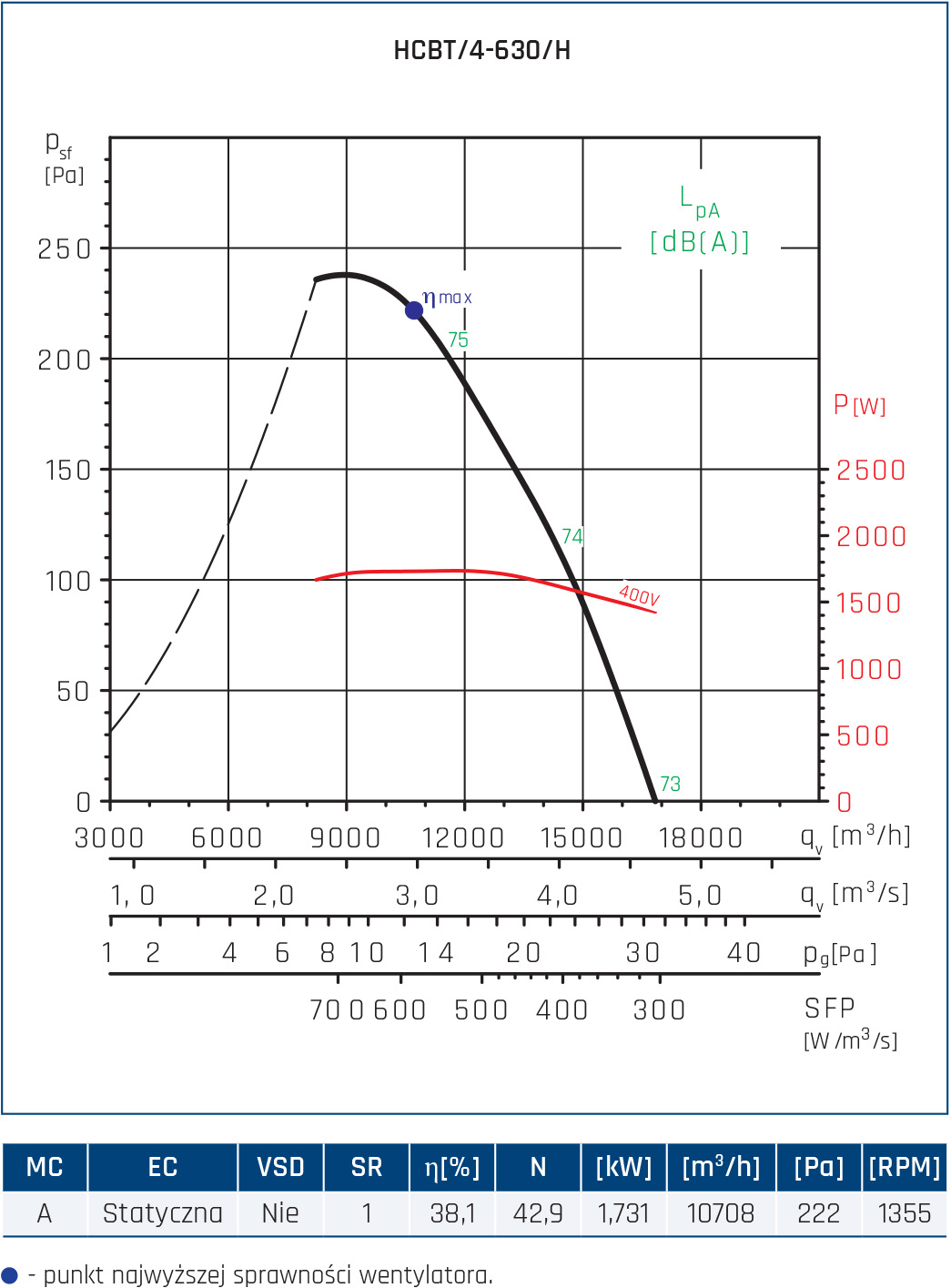

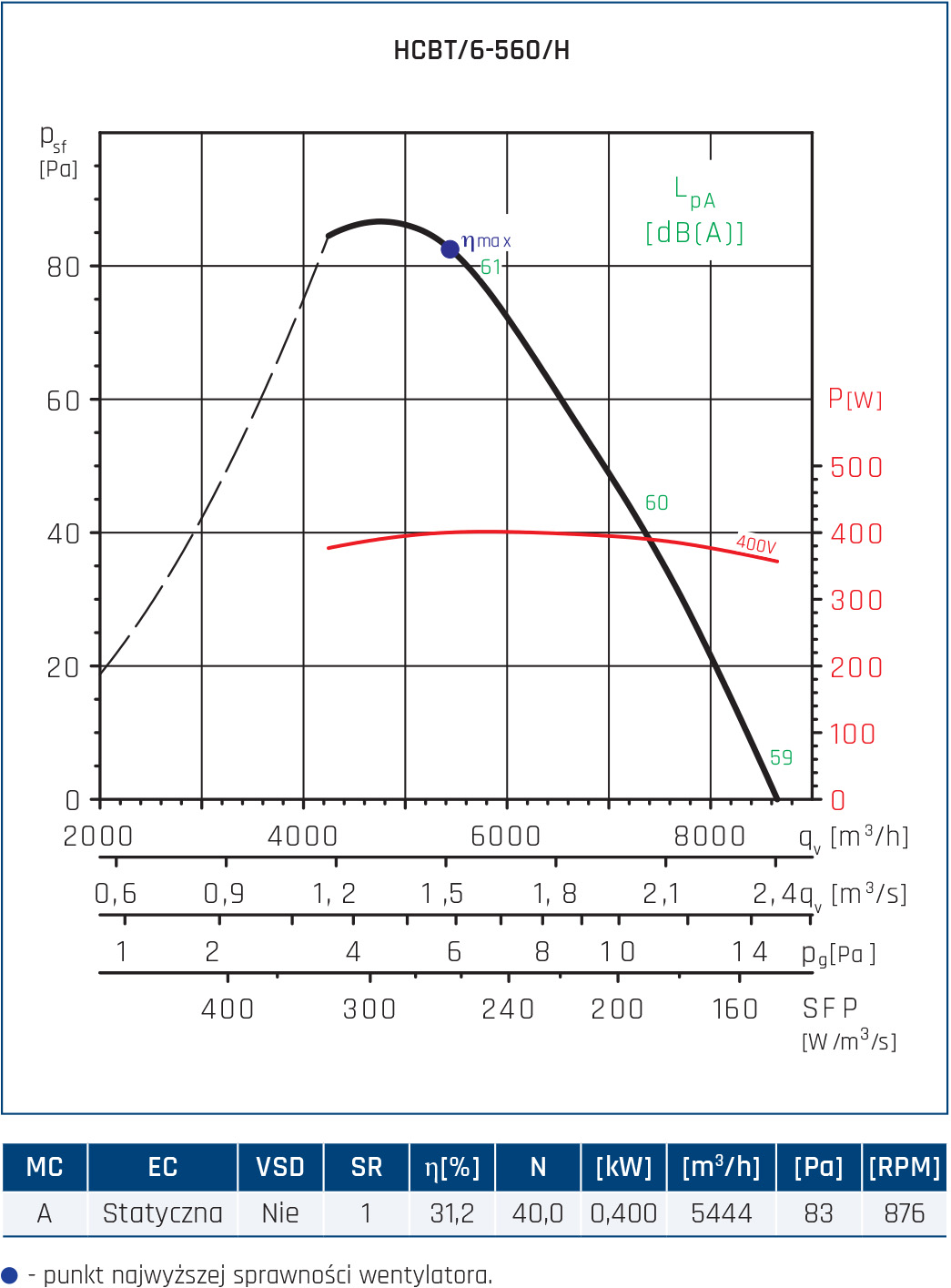

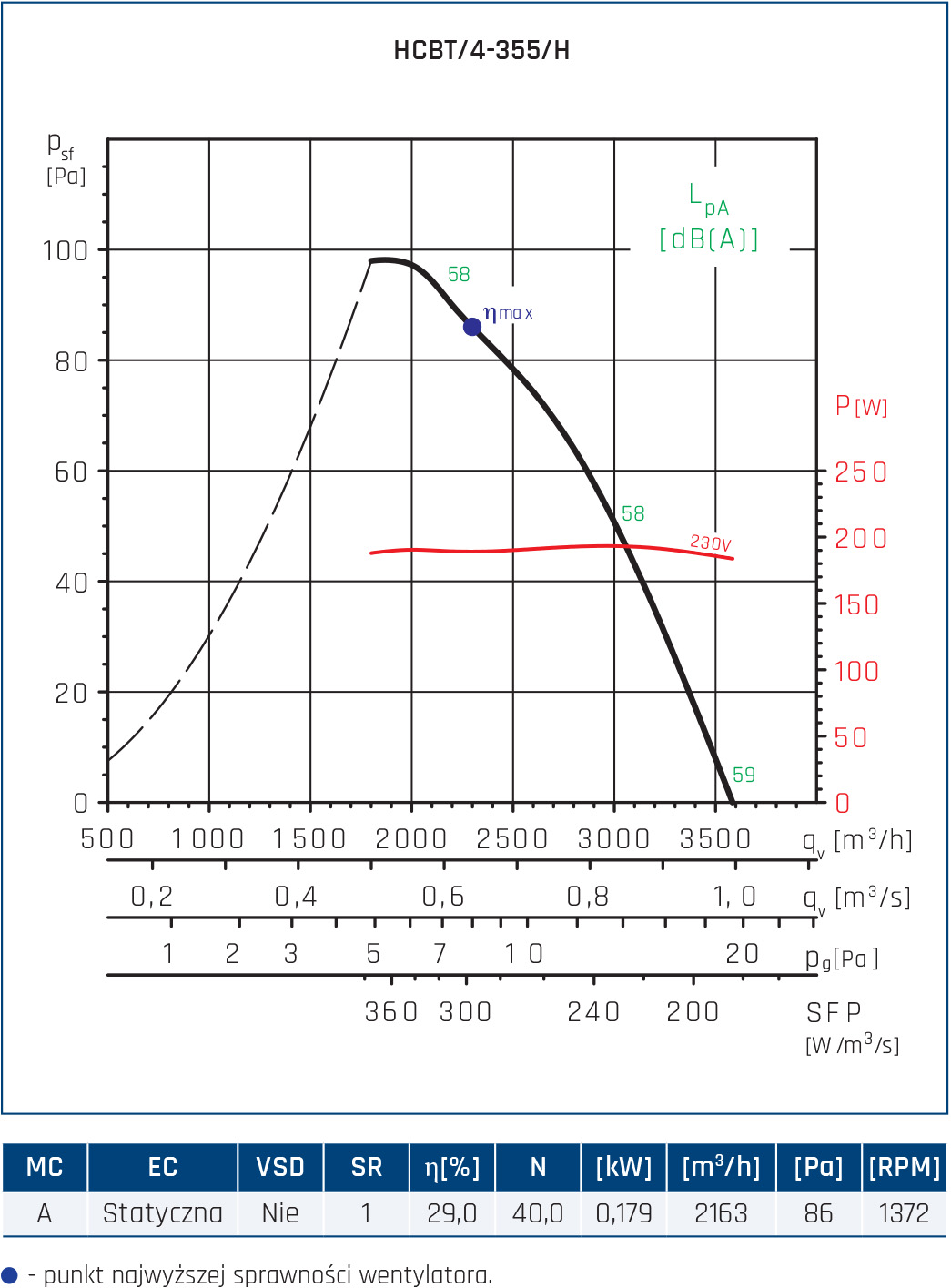

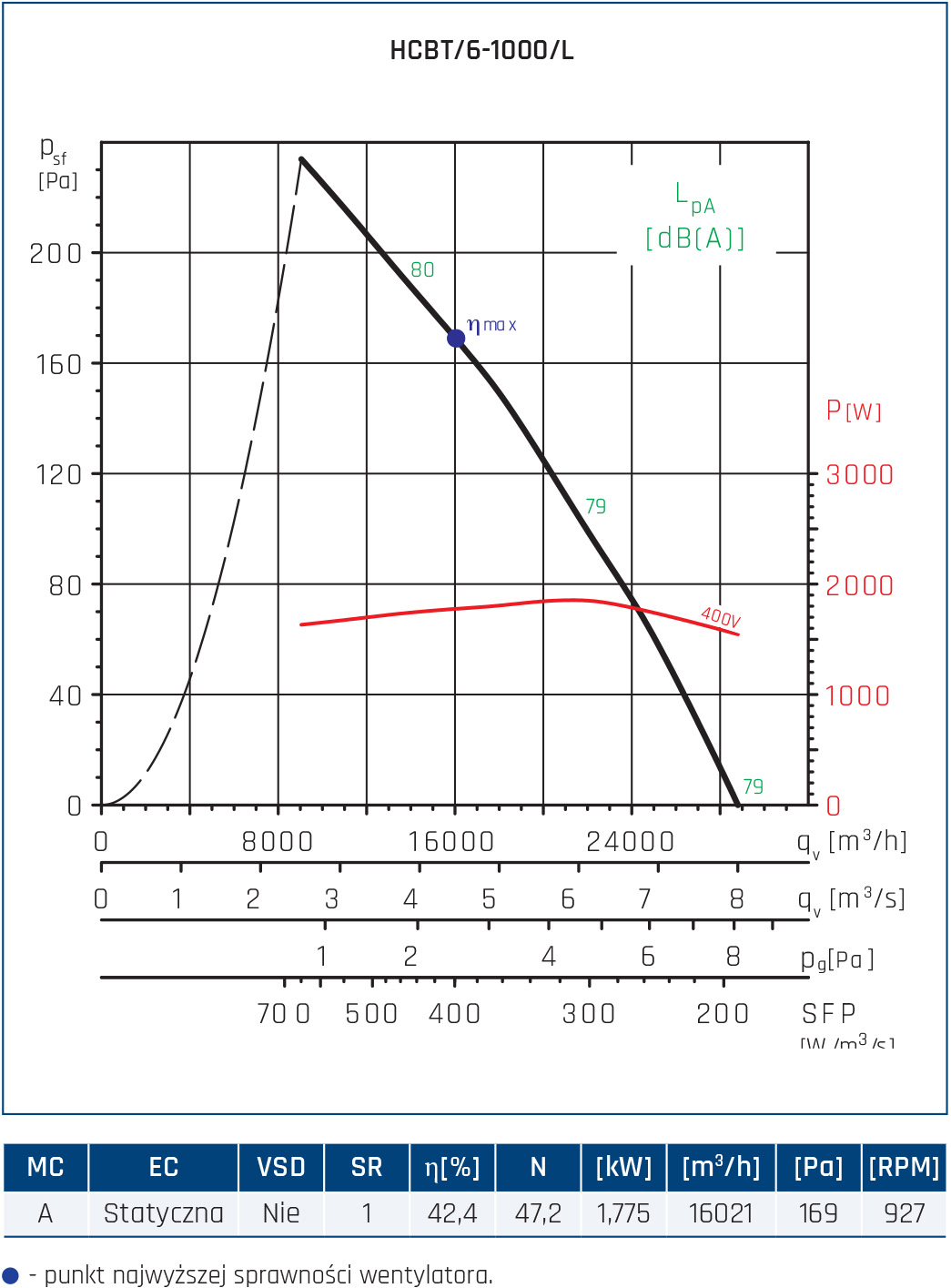

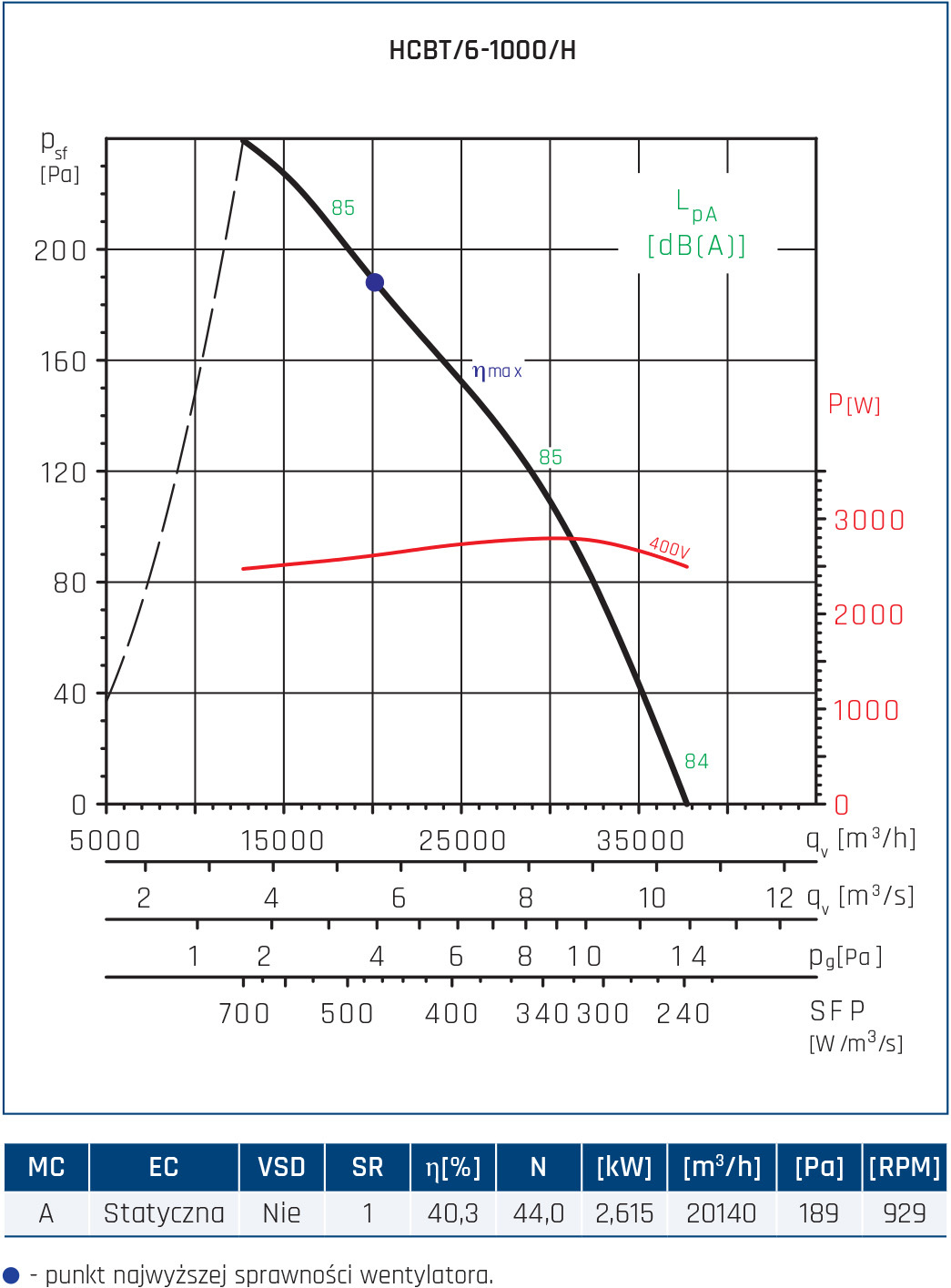

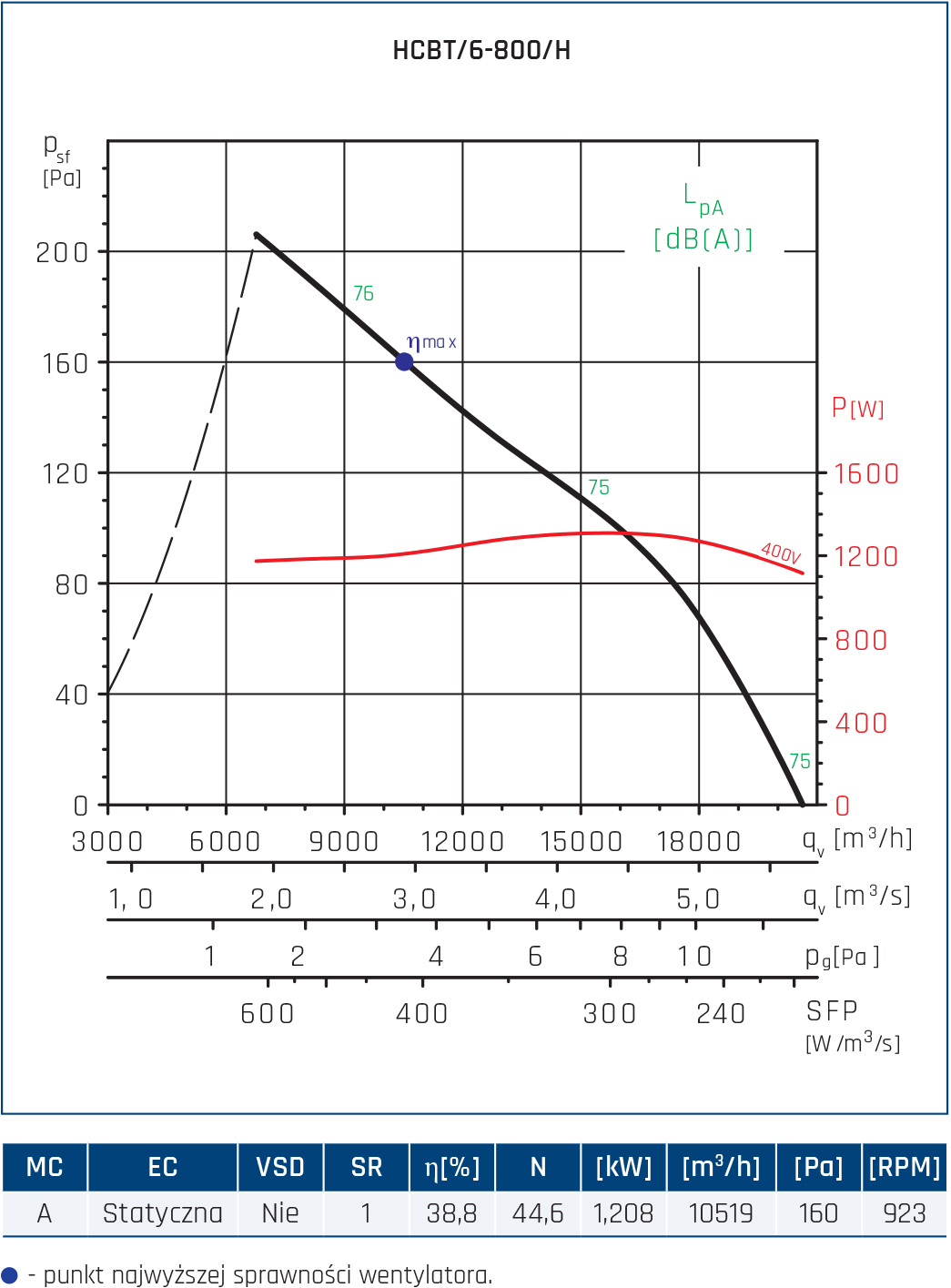

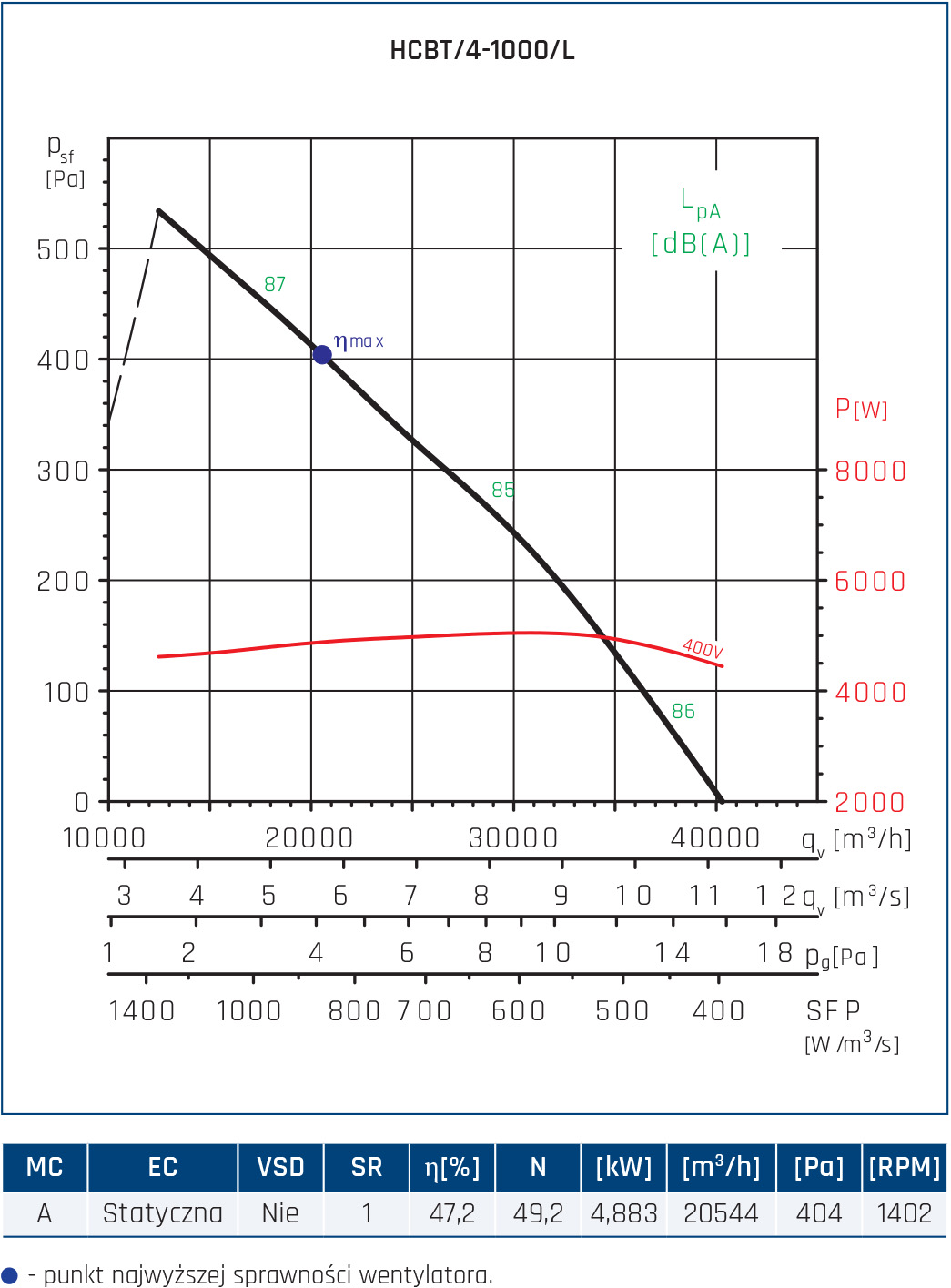

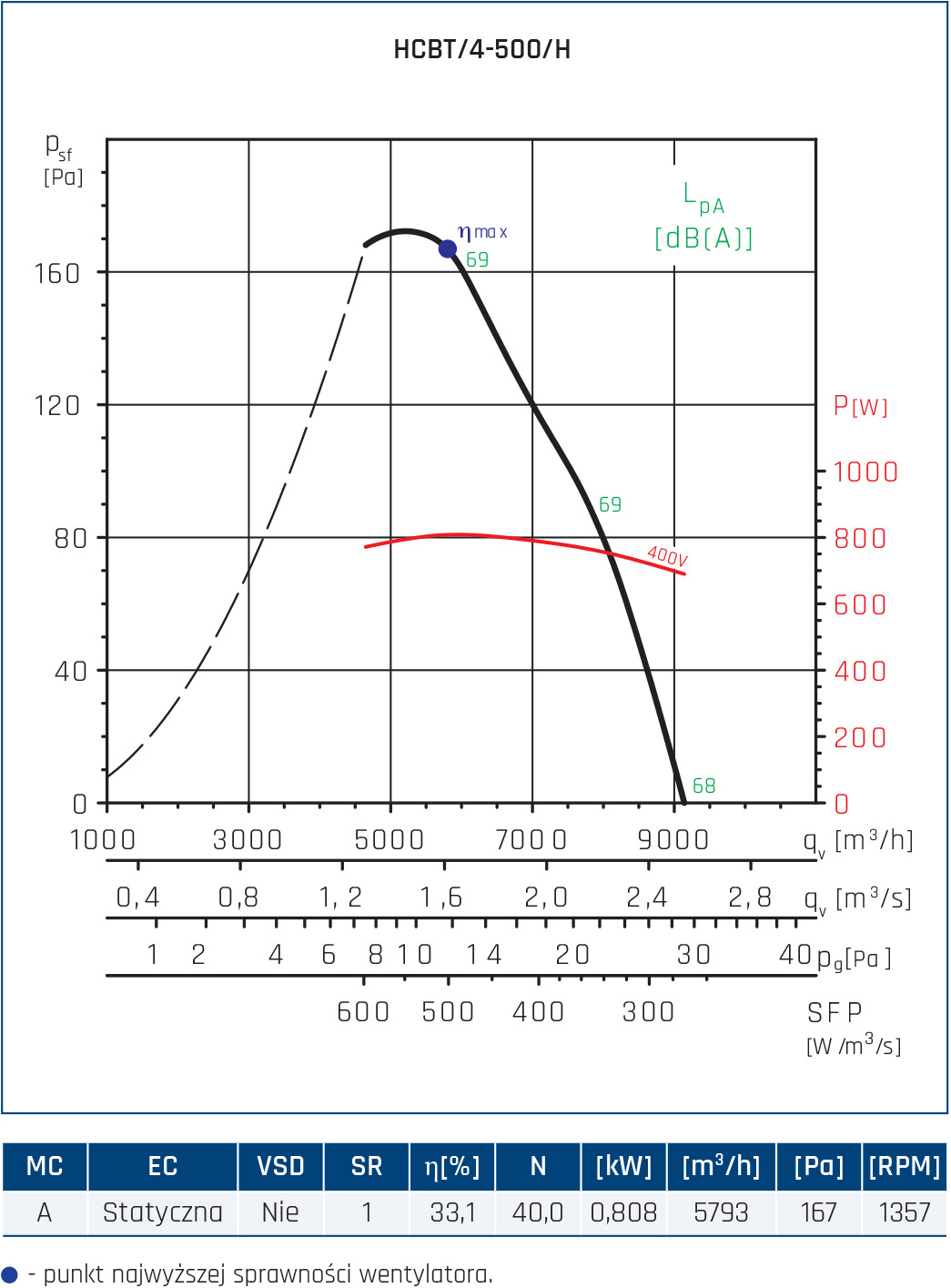

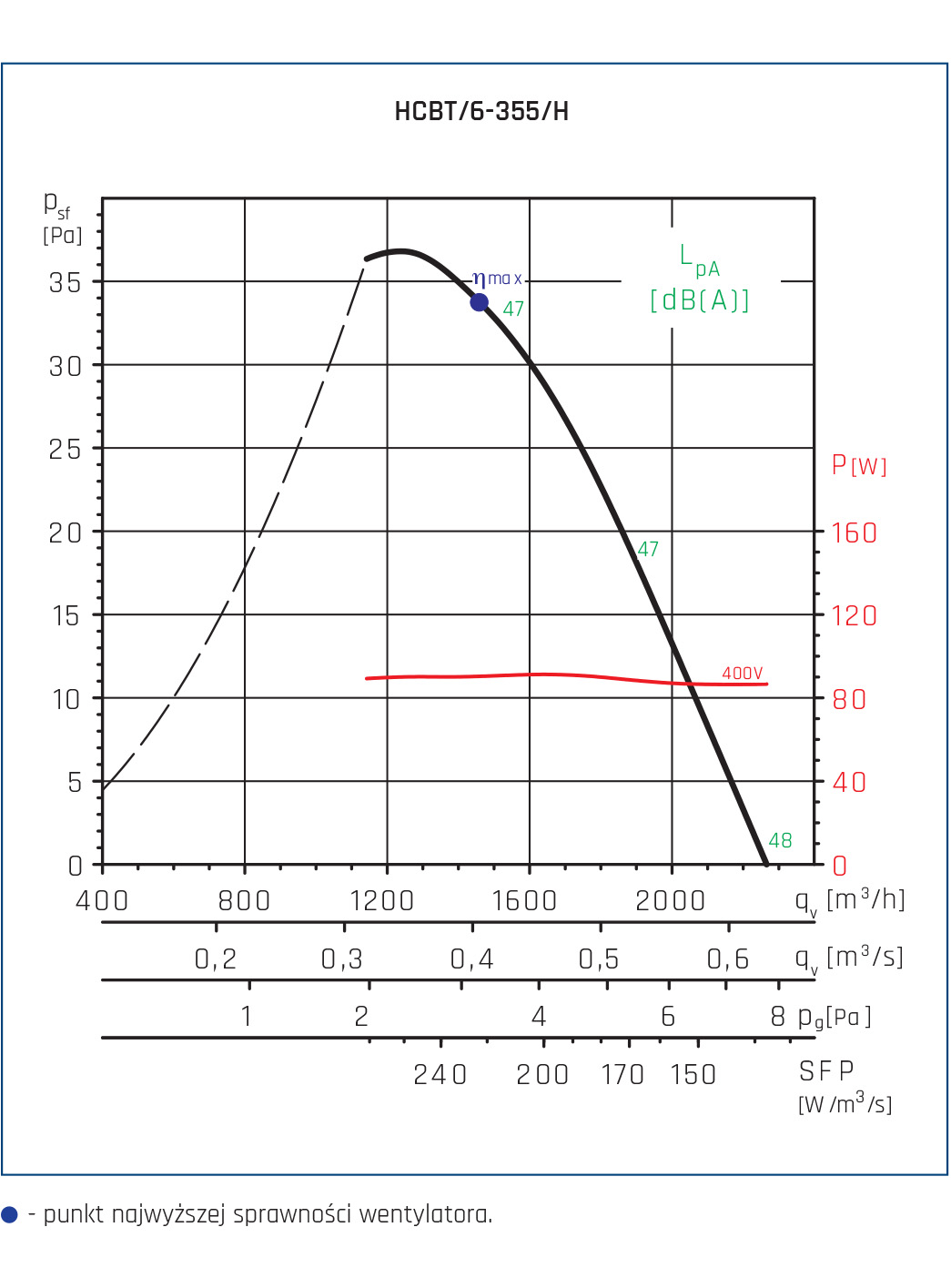

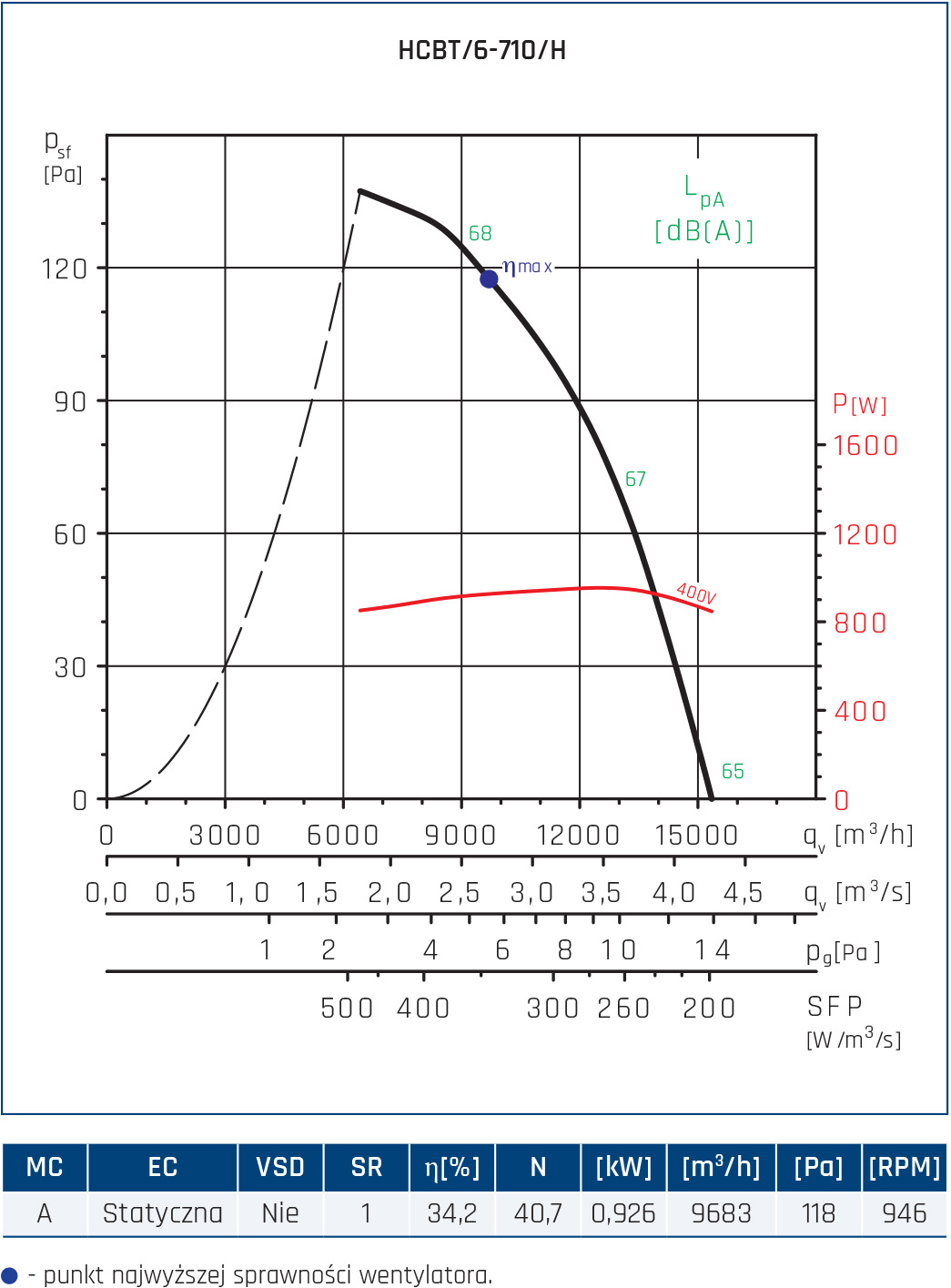

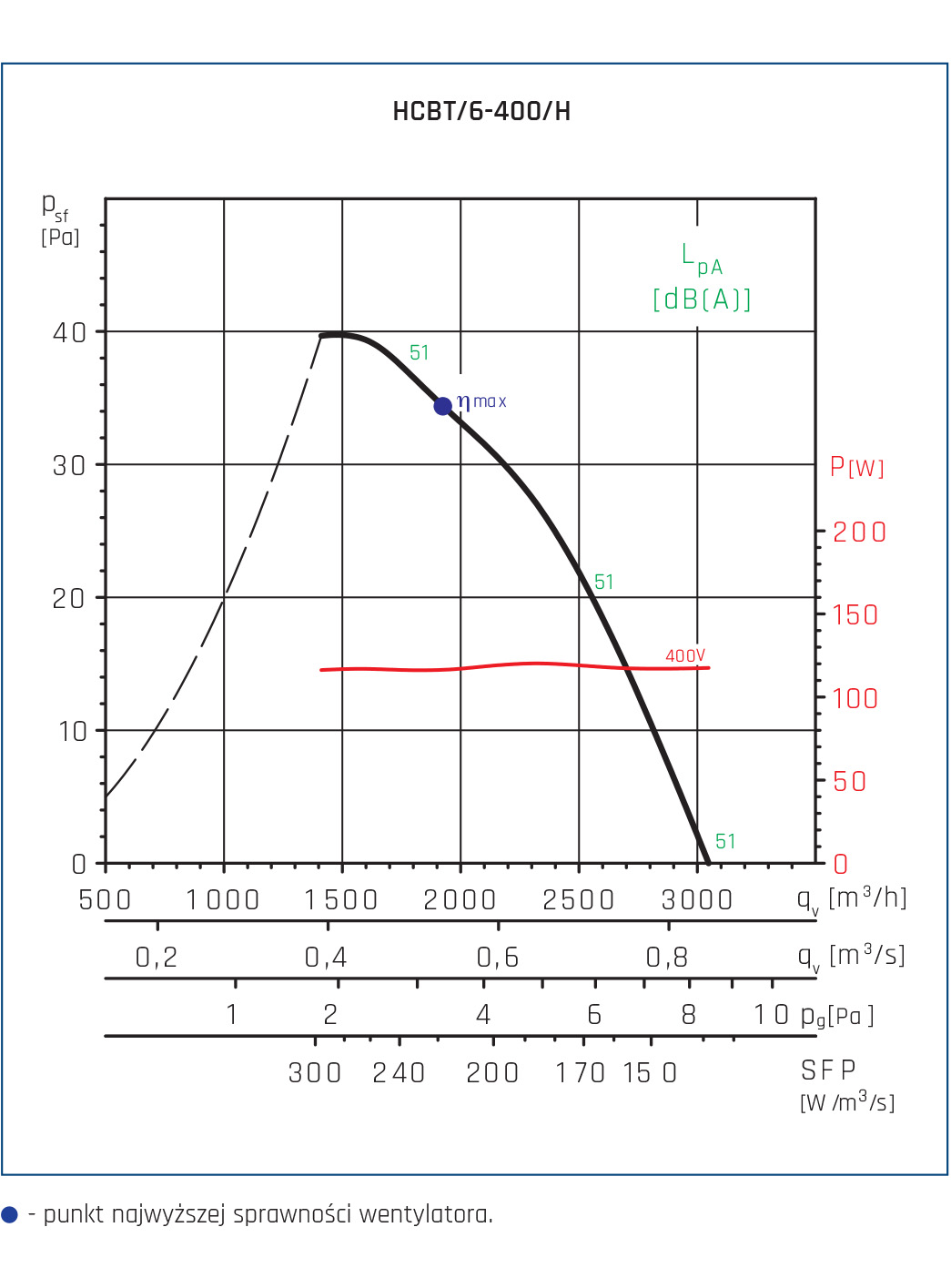

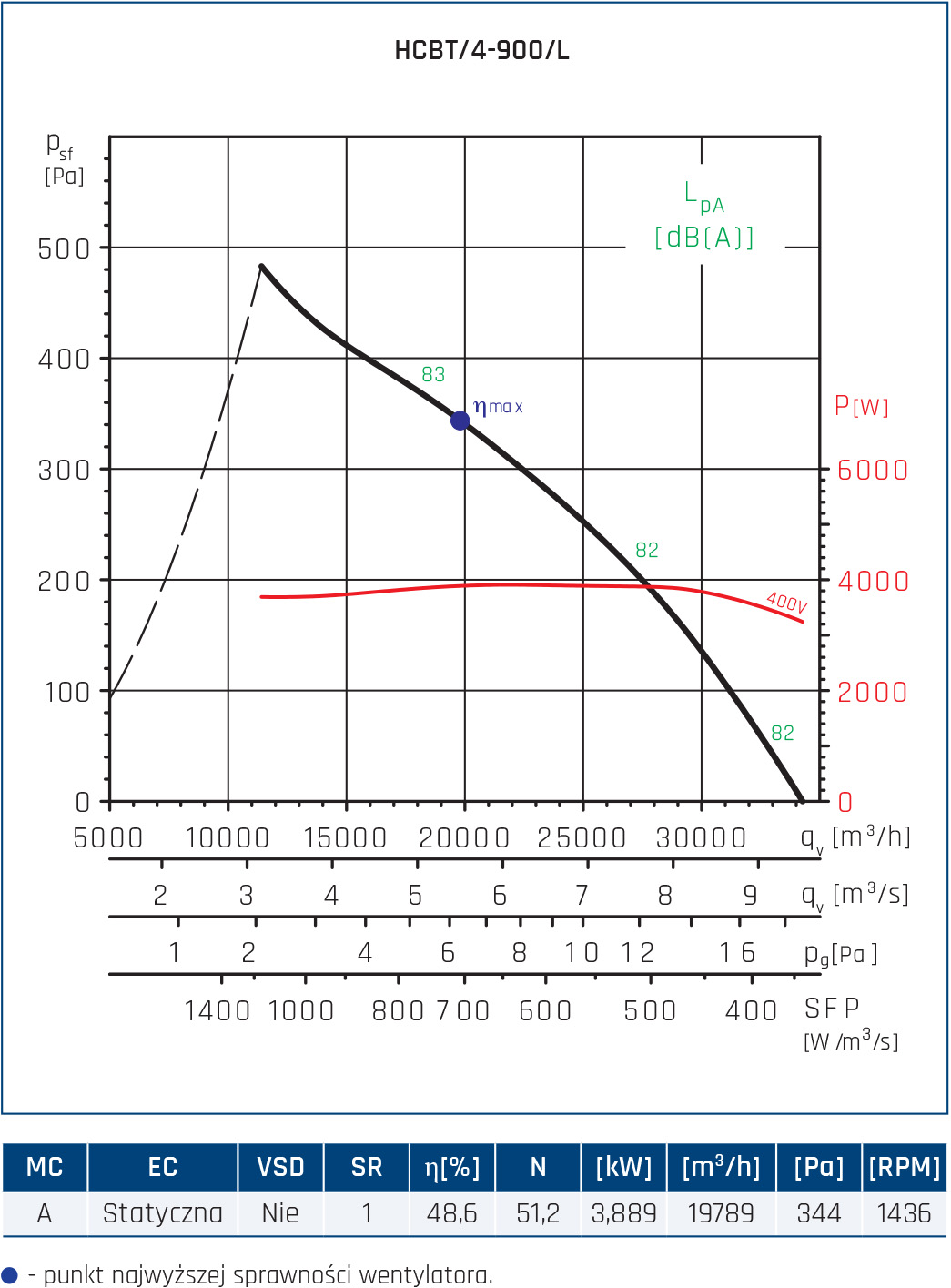

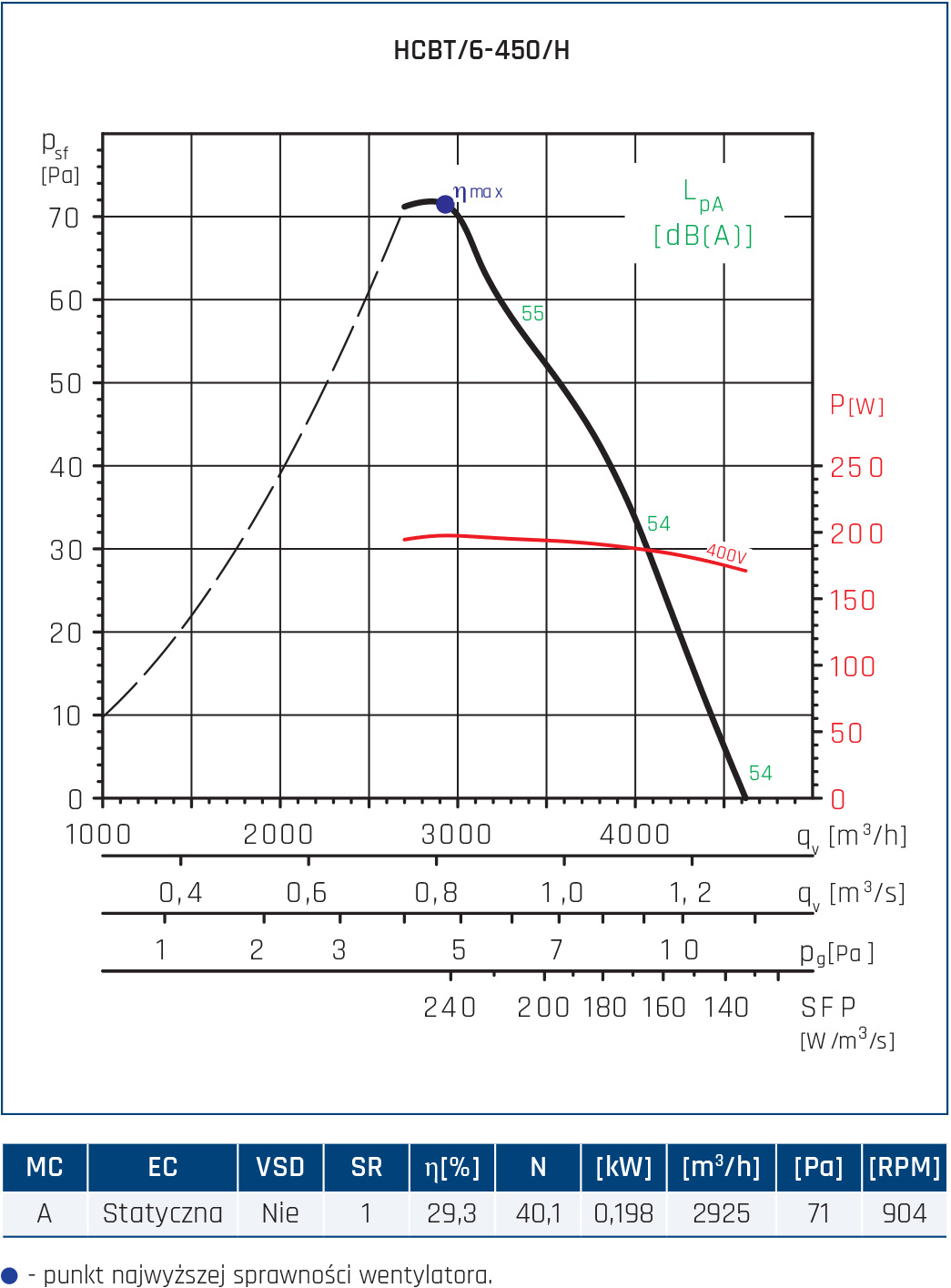

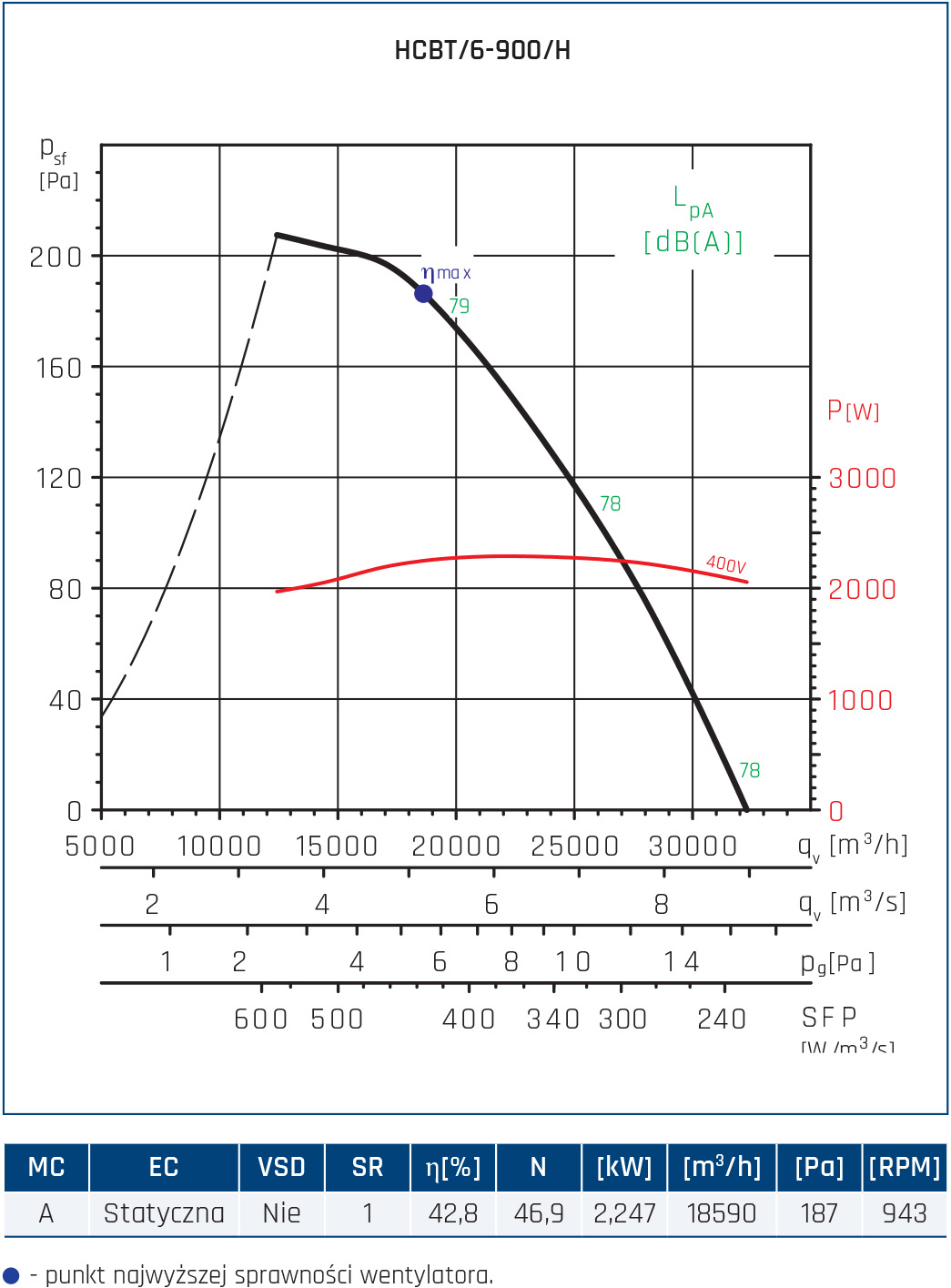

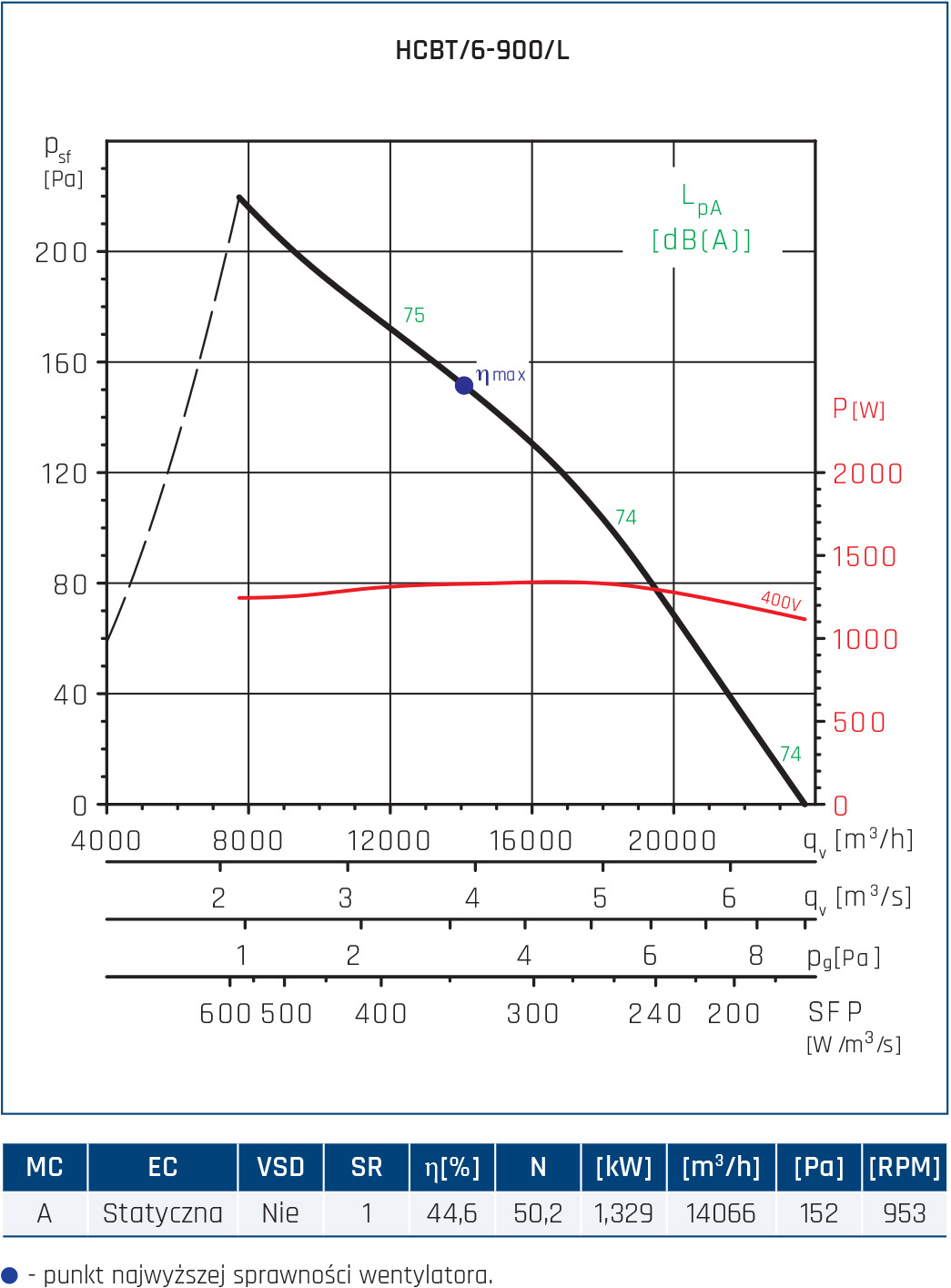

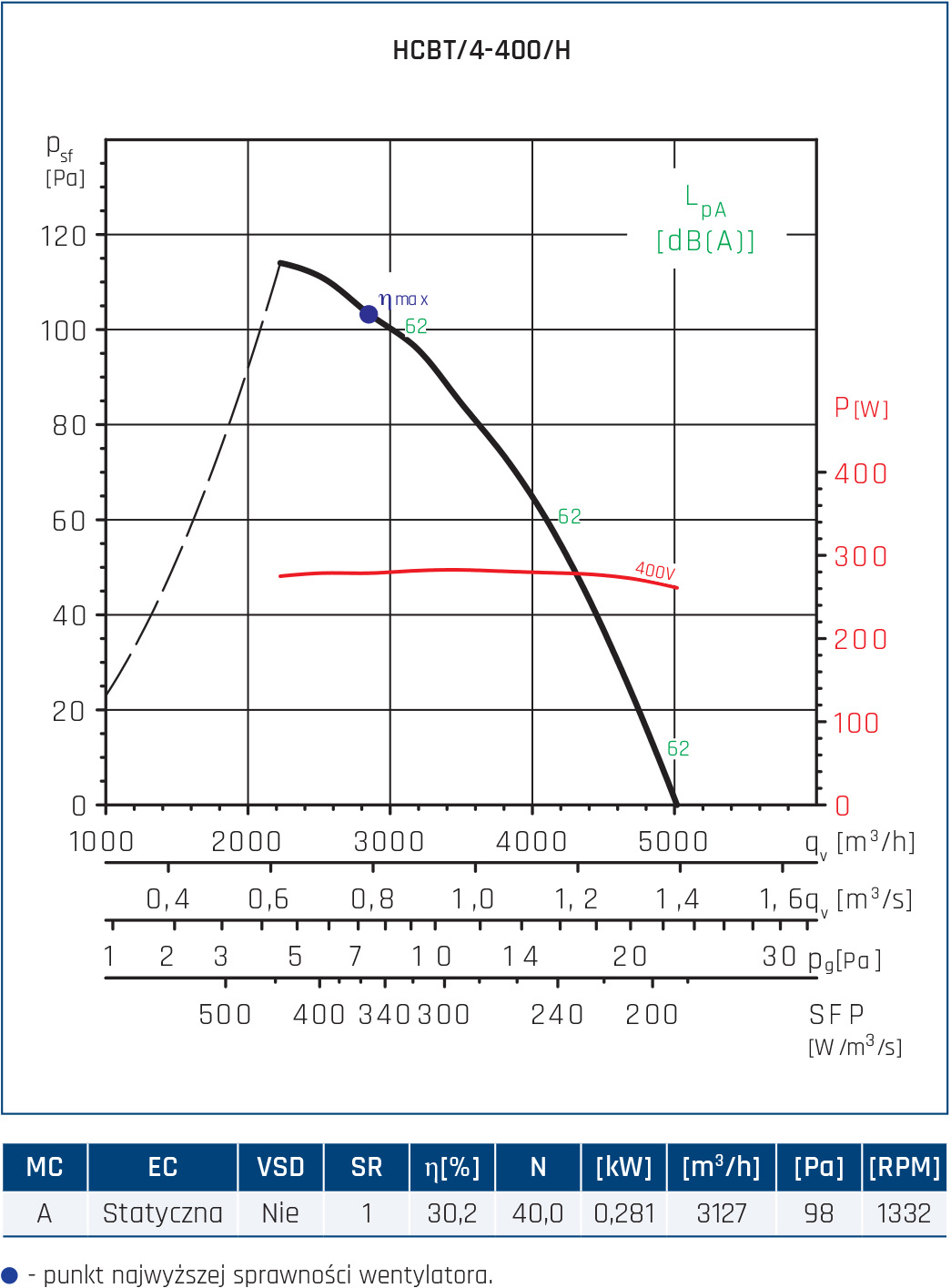

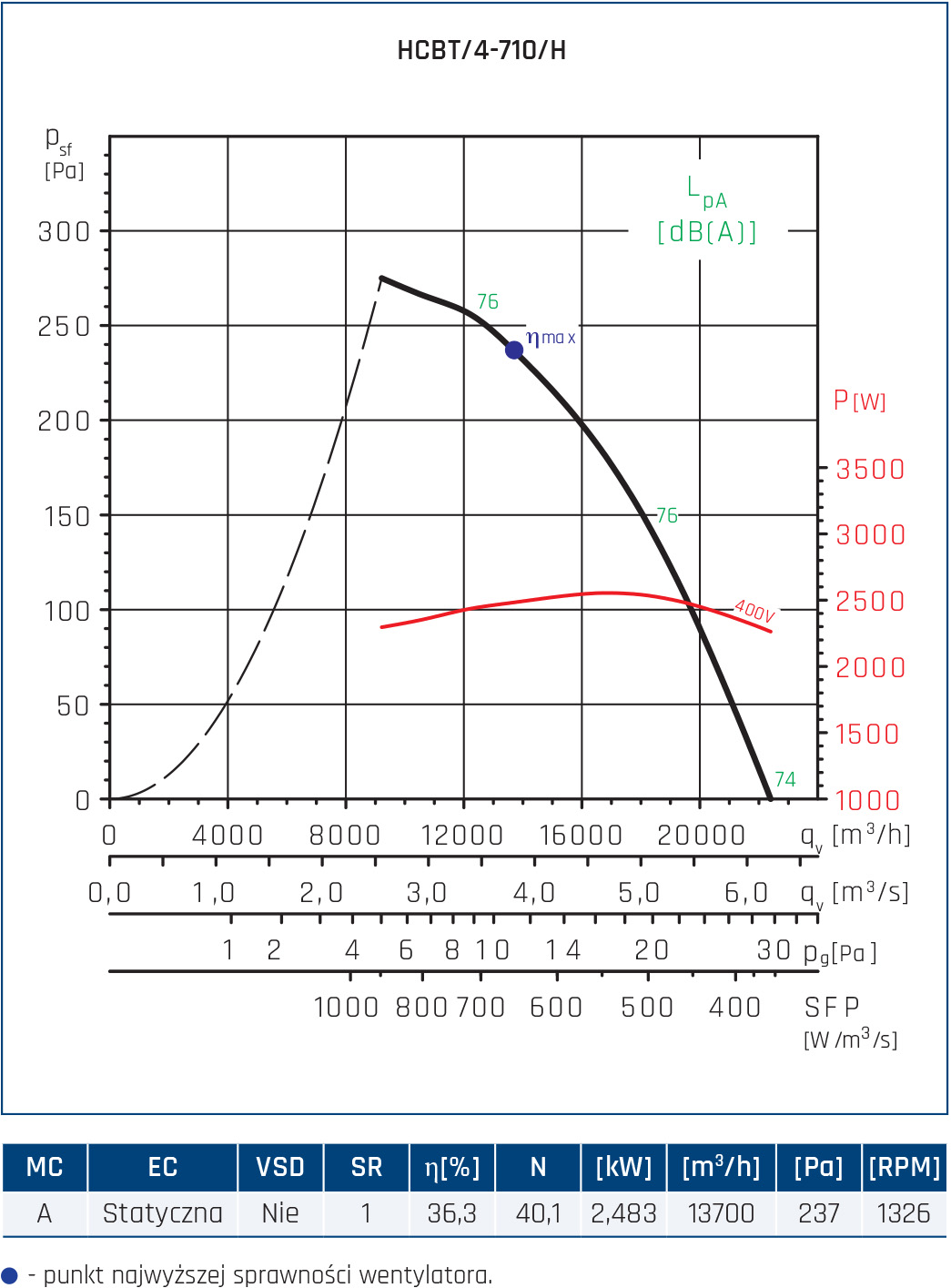

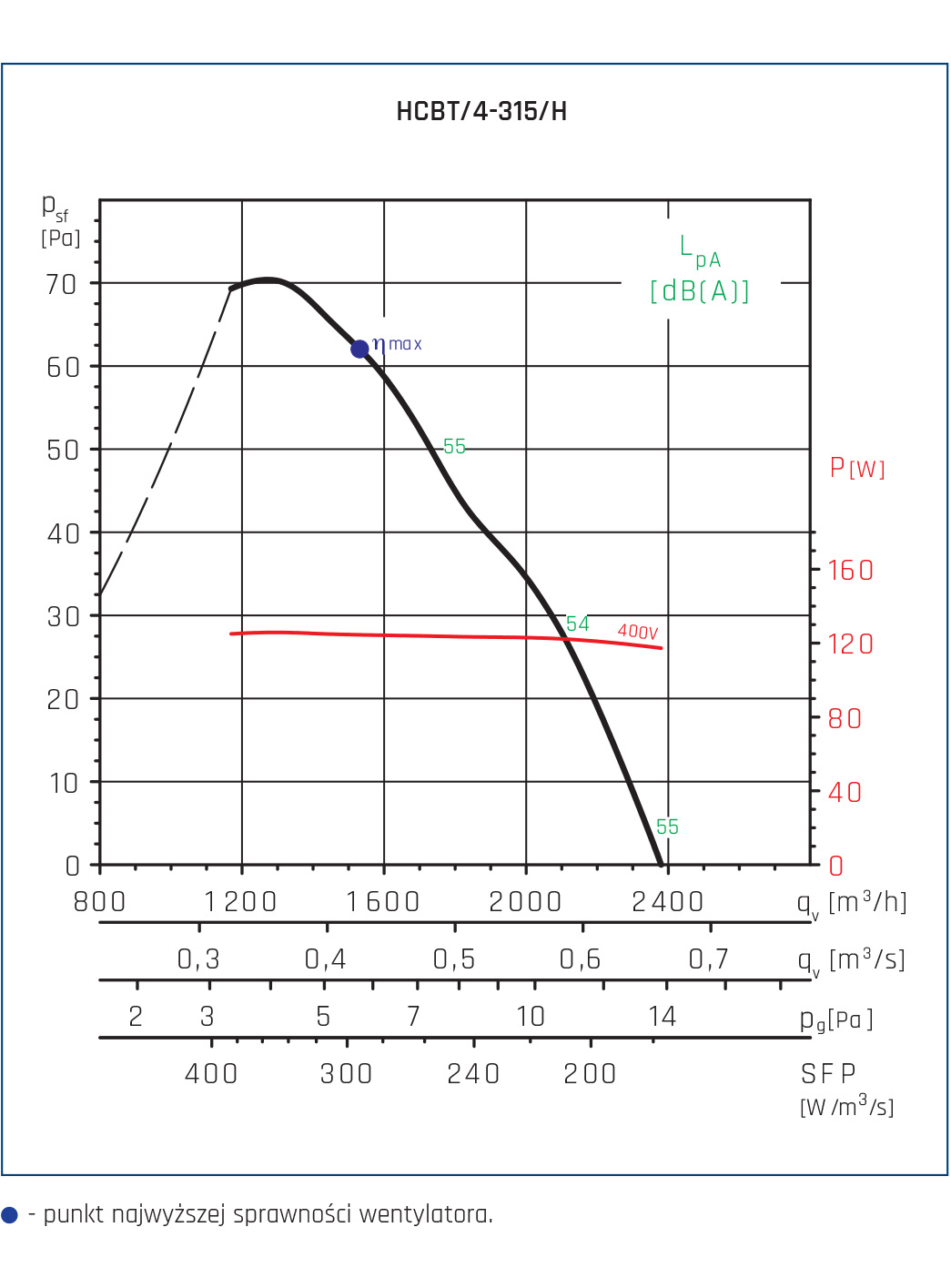

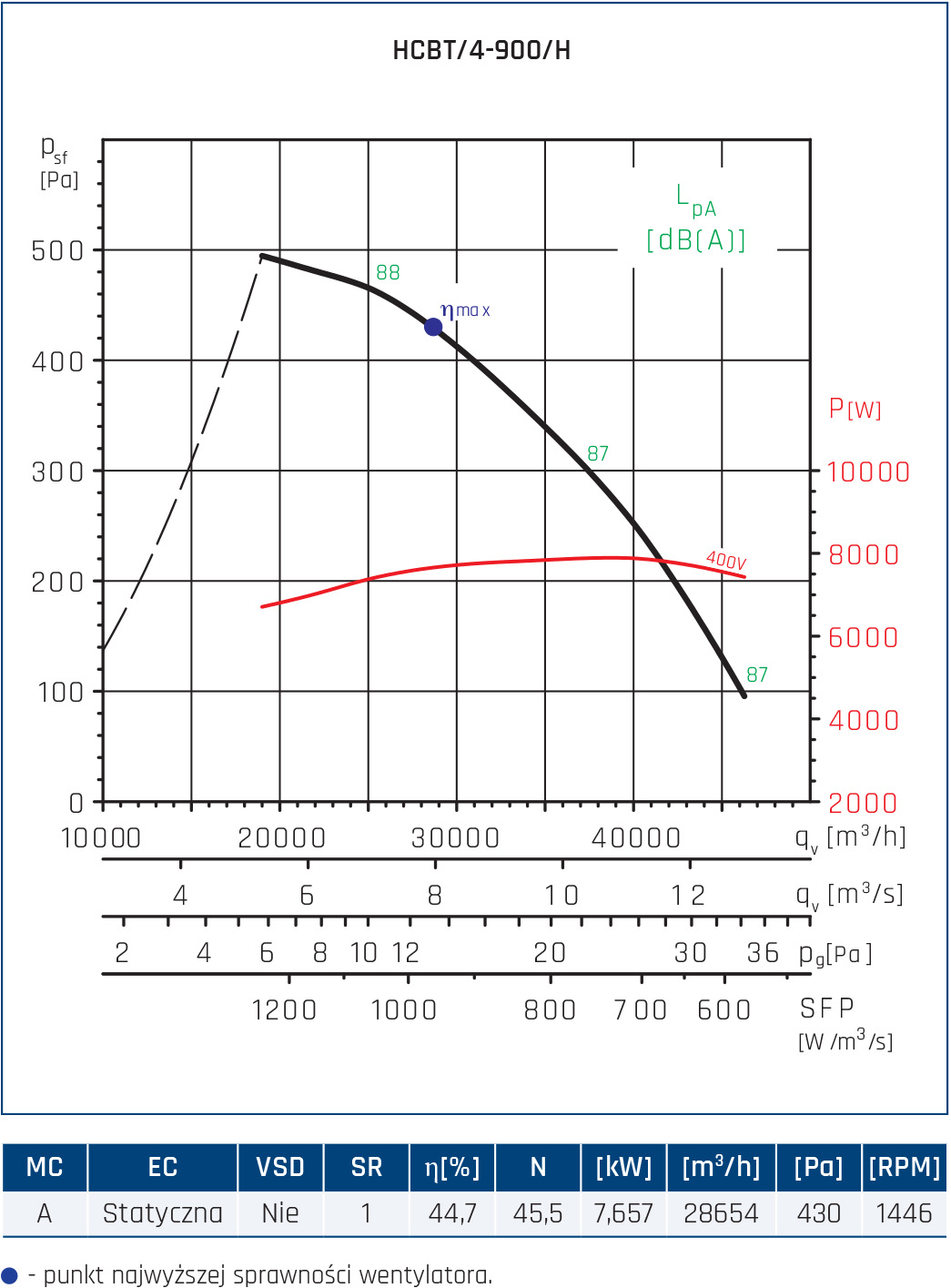

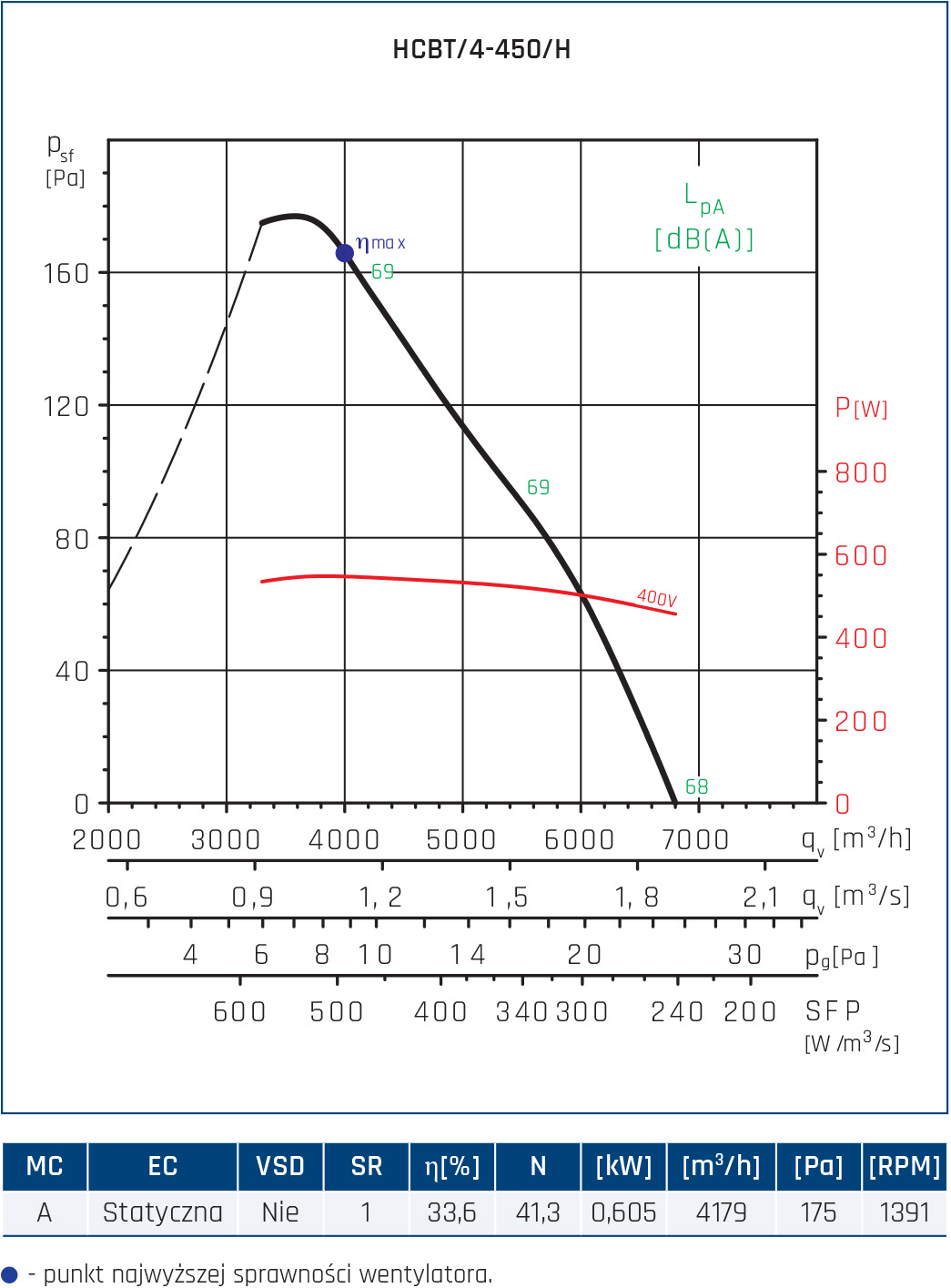

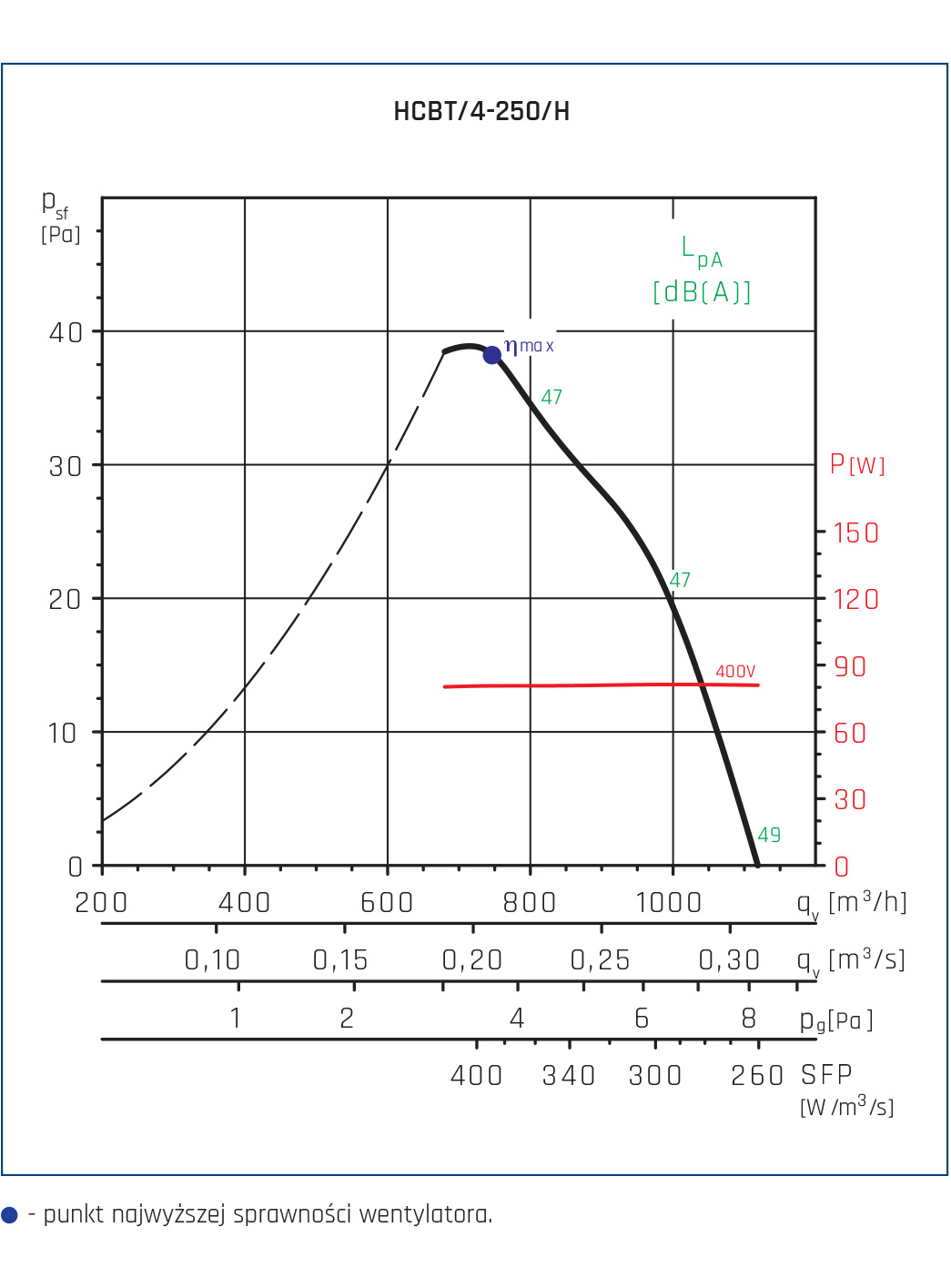

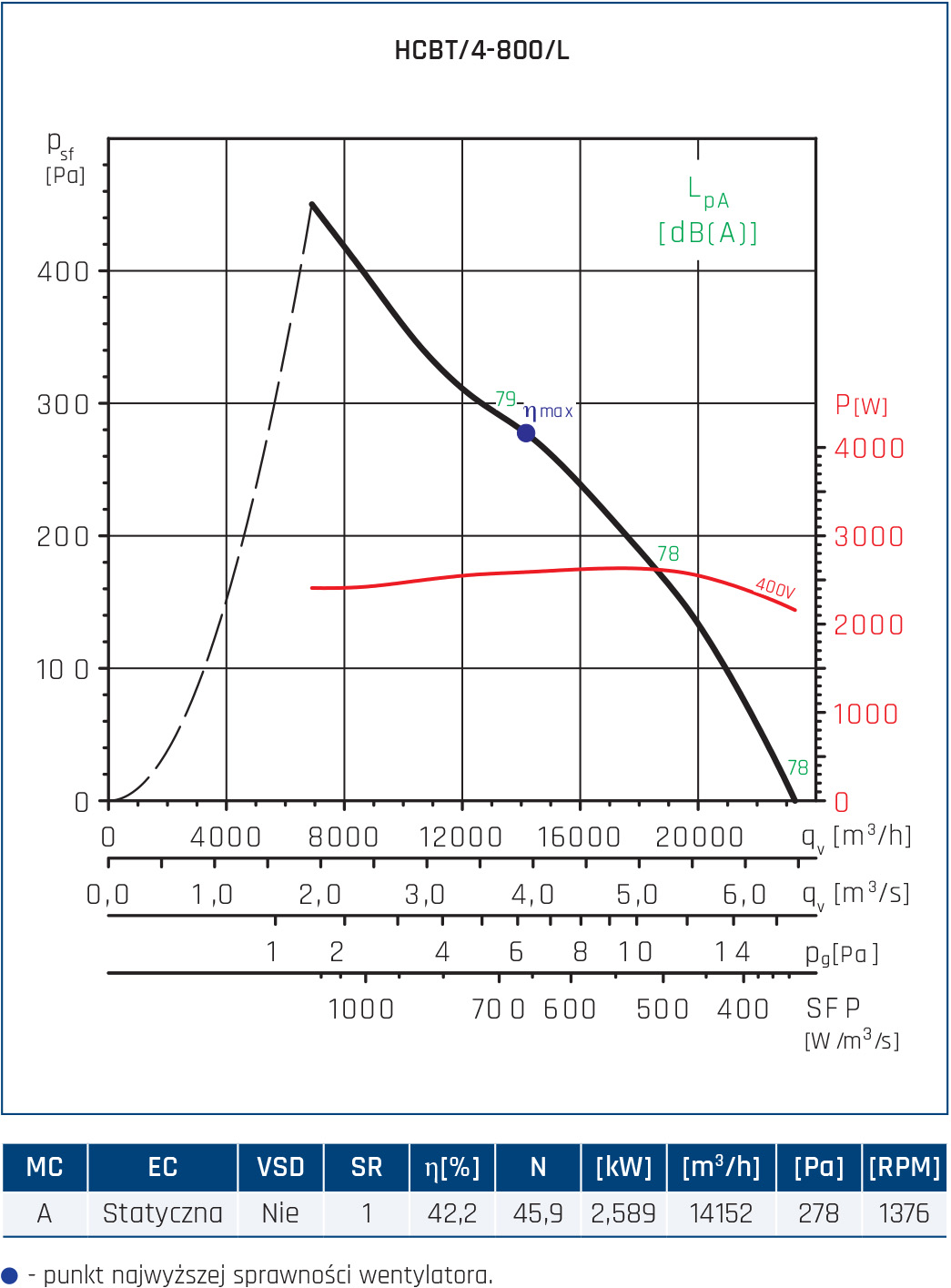

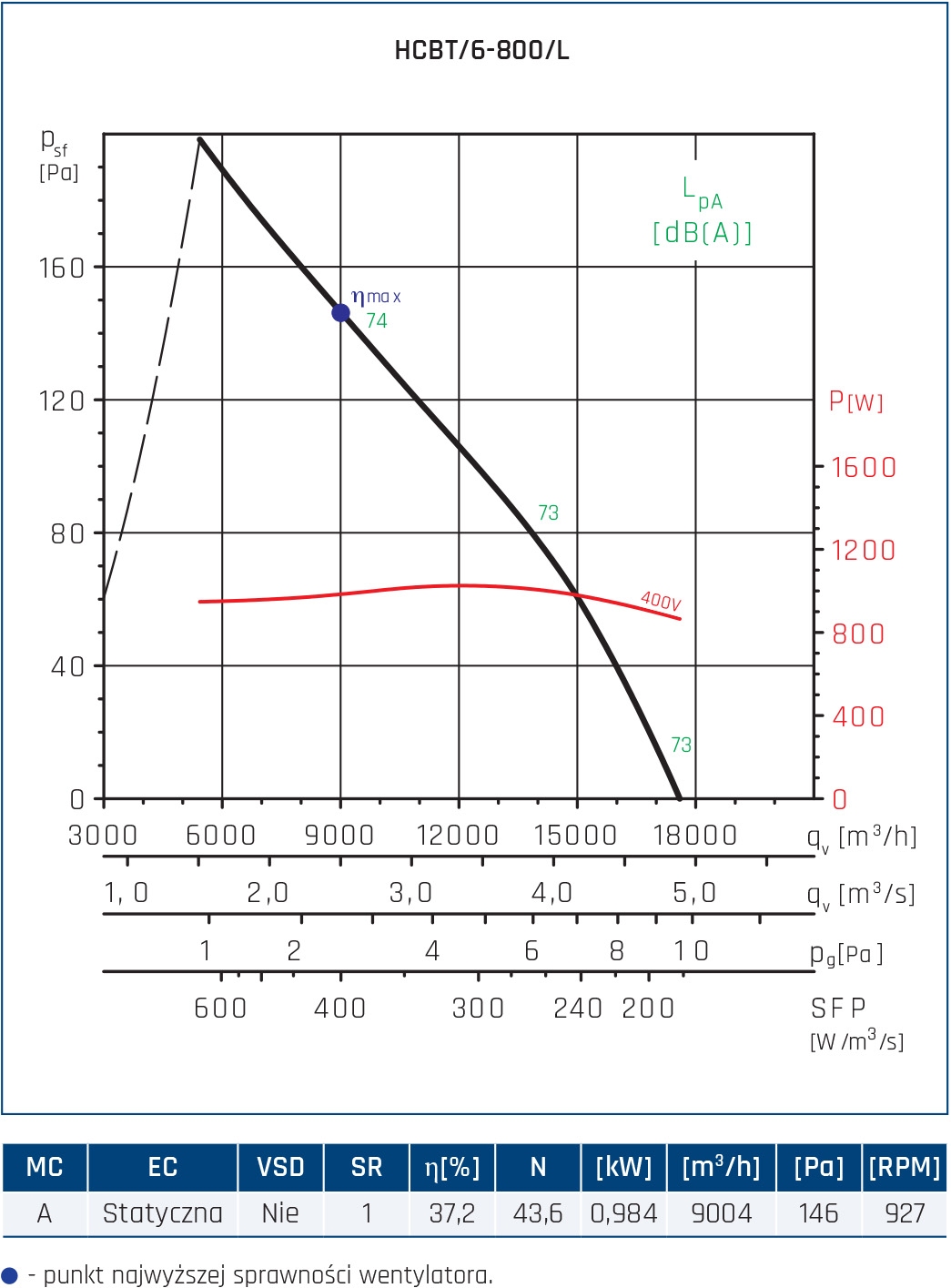

Charakterystyki pracy

– qV – Przepływ powietrza [m3/h] lub [m3/s]
– psf – Ciśnienie statyczne [Pa]
– pg – Spadek ciśnienia na siatce [Pa]
– SFP – Moc właściwa wentylatora [W/(m3/s)]
– P – Pobór mocy [W]
– Parametry wyznaczone bez regulatora
– Charakterystyka wentylatora wyznaczona zgodnie z ISO 5801
– Poziom ciśnienia akustycznego dB(A), wyznaczany w wolnej przestrzeni w odległości 3 średnic od wentylatora, jednak nie mniej niż 1,5m.

MC – Kategoria pomiarowa
EC – Kategoria sprawności
VSD – Regulacja prędkości
SR – Ilość biegów
η [%] – Sprawność
N – Współczynnik sprawności
[kW] – Pobór mocy
[m3/h] – Wydajność
[Pa] – Ciśnienie statyczne
[RPM] – Prędkość obrotowa

Dane akustyczne

Poziom mocy akustycznej z podziałem na częstotliwości (Hz)

Typ	63	125	250	500	1000	2000	4000	8000	LwA
4-BIEGUNOWE
4-315/H	42	53	60	62	64	61	56	50	69
4-355/H	43	58	57	65	70	66	61	54	73
4-400/H	48	61	62	68	73	69	66	57	76
4-450/H	46	65	62	68	75	74	69	62	79
4-500/H	49	68	68	74	78	76	72	65	82
4-560/H	57	70	74	78	80	78	74	67	85
4-630/H	57	72	76	81	85	82	79	72	89
4-710/H	58	75	83	85	87	85	81	72	92
4-800/L	58	77	87	93	93	89	83	76	97
4-800/H	64	83	93	99	99	95	89	82	103
4-900/L	59	81	91	97	98	94	88	80	102
4-900/H	64	86	96	102	103	99	93	85	107
4-1000/L	62	85	95	101	102	98	93	84	106
4-1000/H	69	92	102	107	109	105	100	90	113
6-BIEGUNOWE
6-315/H	32	43	50	52	54	51	46	40	59
6-355/H	32	47	46	54	59	55	50	43	62
6-400/H	37	50	51	57	62	58	55	46	65
6-450/H	35	54	51	57	64	63	58	51	68
6-500/H	38	57	57	63	67	65	61	54	71
6-560/H	46	59	63	67	69	67	63	56	74
6-630/H	46	61	65	70	74	71	68	61	78
6-710/H	49	66	74	76	78	76	72	63	83
6-800/L	52	71	81	87	87	83	77	70	91
6-800/H	54	73	83	89	89	85	79	72	93
6-900/L	51	73	83	89	90	86	80	72	94
6-900/H	55	77	87	93	94	90	84	76	98
6-1000/L	56	78	89	94	96	92	86	77	100
6-1000H	60	83	93	99	100	96	91	82	104

Specyfikacja techniczna

Nazwa	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
HCBT/4-315/H EX	400	1320	162	0.4	2370	70	7	-20	55
HCBT/4-355/H EX	400	1370	182	0.5	3480	95	8	-20	55
HCBT/4-400/H EX	400	1320	288	0.6	4880	110	9	-20	55
HCBT/4-450/H EX	400	1350	511	0.9	6310	135	13	-20	55
HCBT/4-500/H EX	400	1390	809	1.6	9030	170	16	-20	55
HCBT/4-560/H EX	400	1390	1287	2.3	12760	210	22	-20	55
HCBT/4-630/H EX	400	1385	1736	3.1	16840	235	25	-20	55
HCBT/4-710/H EX	400	1350	2554	4.4	22330	270	27	-20	55
HCBT/4-800/L-X EX (1.5kW)	400	1410	2632	4.2	23290	450	37	-20	40
HCBT/4-800/H-X EX (3kW)	400	1440	4595	7.4	33100	475	52	-20	40
HCBT/4-900/L-X EX (3kW)	400	1450	3909	6.9	34270	480	96	-20	40
HCBT/4-900/H-X EX (5.5kW)	400	1455	7893	13.4	46270	500	112	-20	40
HCBT/4-1000/L-X EX (3kW)	400	1415	5048	8.2	39910	540	67	-20	40
HCBT/4-1000/H-X EX (5.5kW)	400	1440	9227	15.1	49200	575	95	-20	40
HCBT/6-355/H EX	400	900	91	0.2	2270	37	8	-20	55
HCBT/6-400/H EX	400	840	120	0.3	3050	40	9	-20	55
HCBT/6-450/H EX	400	945	184	0.5	4490	65	13	-20	55
HCBT/6-500/H EX	400	910	261	0.3	6060	70	16	-20	55
HCBT/6-560/H EX	400	895	421	0.8	8650	86	22	-20	55
HCBT/6-630/H EX	400	910	596	1.3	10950	105	25	-20	55
HCBT/6-710/H EX	400	950	953	2.7	15330	135	27	-20	55
HCBT/6-800/L-X EX (0.75kW)	400	940	1025	1.9	17600	200	31	-20	40
HCBT/6-800/H-X EX (0.75kW)	400	935	1309	2.4	20590	210	36	-20	40
HCBT/6-900/L-X EX (1.1kW)	400	960	1341	2.8	23700	220	88	-20	40
HCBT/6-900/H-X EX (1.5kW)	400	955	2289	4.2	32300	210	95	-20	40
HCBT/6-1000/L-X EX (1.1kW)	400	940	1855	3.4	28810	230	54	-20	40
HCBT/6-1000/H-X EX (1.5kW)	400	940	2795	4.9	37710	240	62	-20	40

Opis szczegółowy

Zastosowanie Wentylatora Przeciwwybuchowego Compact HCBT EX

Wentylator przeciwwybuchowy jest przeznaczony do stosowania w przestrzeniach, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagane jest bezpieczne i skuteczne odprowadzanie powietrza oraz eliminacja zagrożenia wybuchu.
