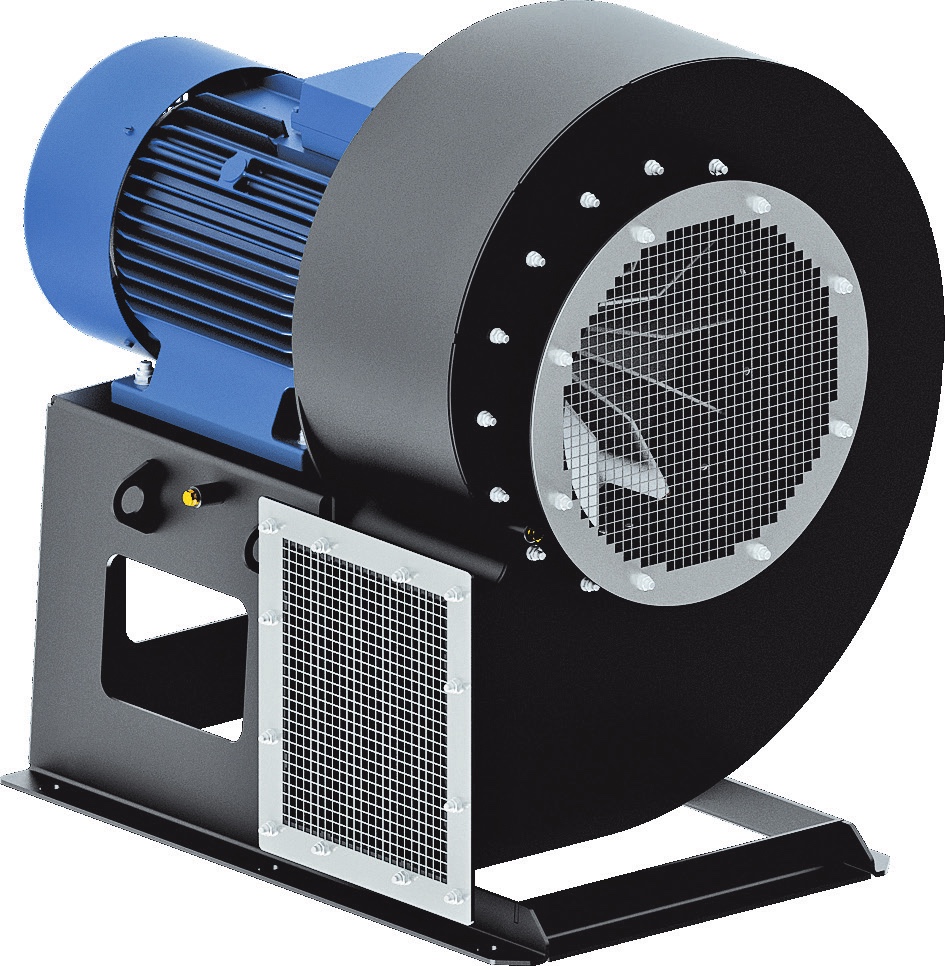

Wentylator przeciwwybuchowy EGT
Średniociśnieniowy wentylator promieniowy przeciwwybuchowy o napędzie bezpośrednim, zgodny z dyrektywą ATEX 2014/34/UE. Trzynaście wielkości, wydajność do 11 290 m³/h.
- ATEX 2014/34/UE
- 13 wielkości
- wydajność do 11 290 m³/h
- moc 0,37-15 kW
- wersja VFD (regulacja obrotów)
Wycena indywidualnaPoproś o wycenę
Szczegóły konstrukcyjne i właściwości
Wentylator przeciwwybuchowy EGT - średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim, zgodny z dyrektywą ATEX 2014/34/UE. Wydajność do 11 290 m³/h, moc 0,37-15 kW, 13 wielkości.
Silnik elektryczny
• przeciwwybuchowy, asynchroniczny trójfazowy 230/400V 50Hz lub 400/690V 50Hz (w zależności od modelu) • stopień ochrony IP55 (kategoria 2G), IP65 lub IP66 (kategoria 2D w zależności od modelu), IP66 (2G i 2D przystosowane do regulacji częstotliwościowej) • klasa izolacji F • zabezpieczenie termiczne PTC (w zależności od modelu oraz silniki do regulacji częstotliwościowej) • wersja VFD przystosowana do regulacji częstotliwościowej
Wykonania specjalne
• dowolna figura LG/RD • malowanie na inny kolor niż standardowy • wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301 • wirnik, obudowa i podstawa z blachy kwasoodpornej 1.4404 • silniki na inne niż standardowe napięcie oraz częstotliwość zasilania • silnik o innym stopniu ochrony IP • silnik wyposażony w czujniki • silnik na niższe prędkości obrotowe
Opis szczegółowy
Zastosowanie Wentylatora EGT
Wentylator przeciwwybuchowy jest przeznaczony do stosowania w przestrzeniach, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagane jest bezpieczne i skuteczne odprowadzanie powietrza oraz eliminacja zagrożenia wybuchu.
Dane techniczne
| Charakterystyka | |
|---|---|
| średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim | Tak |
| wirnik odlewany ze stopu aluminium (kategoria 2G) lub spawany z blachy stalowej (kategoria 2D), łopaty proste, wyważany dynamicznie wg ISO 1940-1 | Tak |
| obudowa spawana z blachy stalowej | Tak |
| statyw w modelach do wielkości 300, podstawa silnika w modelach od wielkości 400 | Tak |
| osłona wlotu i wylotu ocynkowana | Tak |
| malowany na kolor czarny RAL 9005 (kategoria korozyjności C3) | Tak |
| maksymalna temperatura tłoczonego medium +60°C | Tak |
| figura standardowa LG270 | Tak |
| Standardy i normy | |
| Dyrektywa ATEX 2014/34/UE | Tak |
| II 2G Ex h IIB T3 Gb lub II 2D Ex h IIIC T125°C Db | Tak |
| II 2G Ex h IIB T4 Gb na życzenie | Tak |
| wyważanie wirnika wg ISO 1940-1 | Tak |
13 modeli w serii
- Wydajność max [m³/h]
- 600
- Ciśnienie max [Pa]
- 1280
- Moc silnika [kW]
- 0,37
- Prędkość obrotowa [obr/min]
- 2870
- Natężenie 400V [A]
- 0,95
- Poziom ciśnienia akust. [dB(A)]
- 74
- Temp. otoczenia min [°C]
- -20
- Temp. otoczenia max [°C]
- 40
- Masa [kg]
- 17,6
Danych akustycznych dla tego modelu nie ma w karcie katalogowej.
Specyfikacja techniczna
Oznaczenia ATEX: II 2G Ex h IIB T3 Gb lub II 2D Ex h IIIC T125°C Db (II 2G Ex h IIB T4 Gb na życzenie). Parametry wspólne dla obu kategorii; numery artykułów w tabeli poniżej. Poziom ciśnienia akustycznego mierzony w odległości 1,5 m, dla Q=2/3·Qmax. Wersja VFD przystosowana do regulacji częstotliwościowej.
| Typ | Wydajność max [m³/h] | Ciśnienie max [Pa] | Moc silnika [kW] | Prędkość obrotowa [obr/min] | Natężenie 400V [A] | Poziom ciśnienia akust. [dB(A)] | Temp. otoczenia min [°C] | Temp. otoczenia max [°C] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|

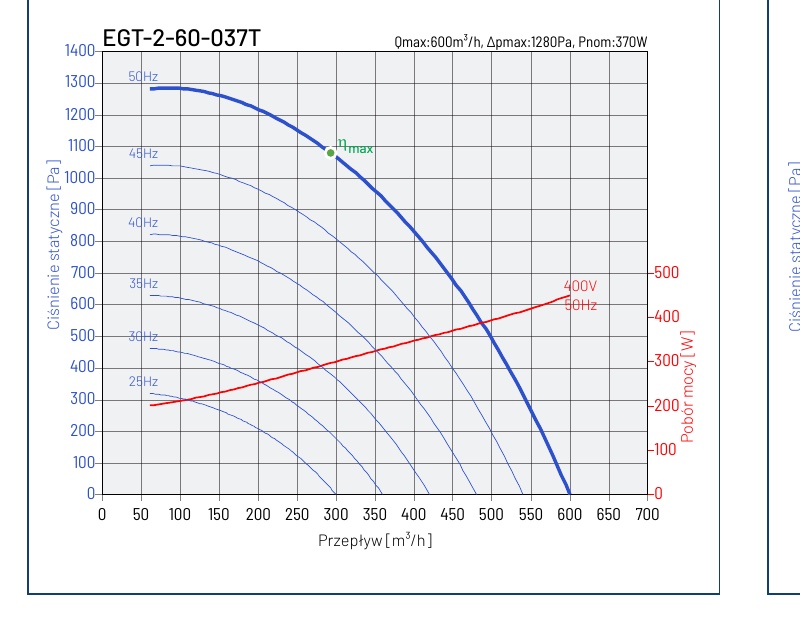

| EGT-2-60-037T | 600 | 1280 | 0,37 | 2870 | 0,95 | 74 | -20 | 40 | 17,6 |
| EGT-2-60-037T VFD | 600 | 1280 | 0,37 | 2890 | 1,13 | 74 | -20 | 50 | 20,1 |
| EGT-2-80-055T | 1260 | 1250 | 0,55 | 2850 | 1,3 | 75 | -20 | 40 | 19,7 |
| EGT-2-80-055T VFD | 1260 | 1250 | 0,55 | 2890 | 1,49 | 75 | -20 | 50 | 21,2 |

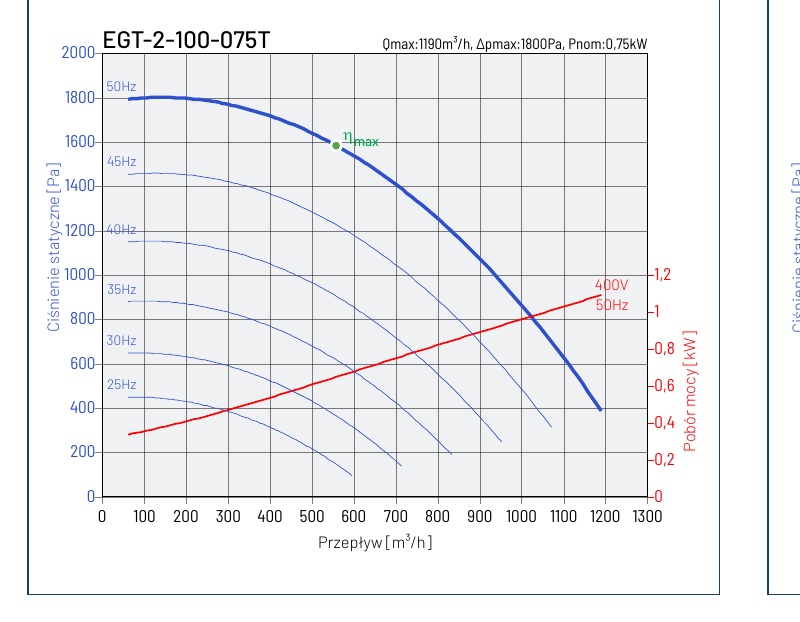

| EGT-2-100-075T | 1190 | 1800 | 0,75 | 2890 | 1,8 | 79 | -20 | 40 | 24 |
| EGT-2-100-075T VFD | 1190 | 1800 | 0,75 | 2885 | 1,59 | 79 | -20 | 50 | 26,2 |

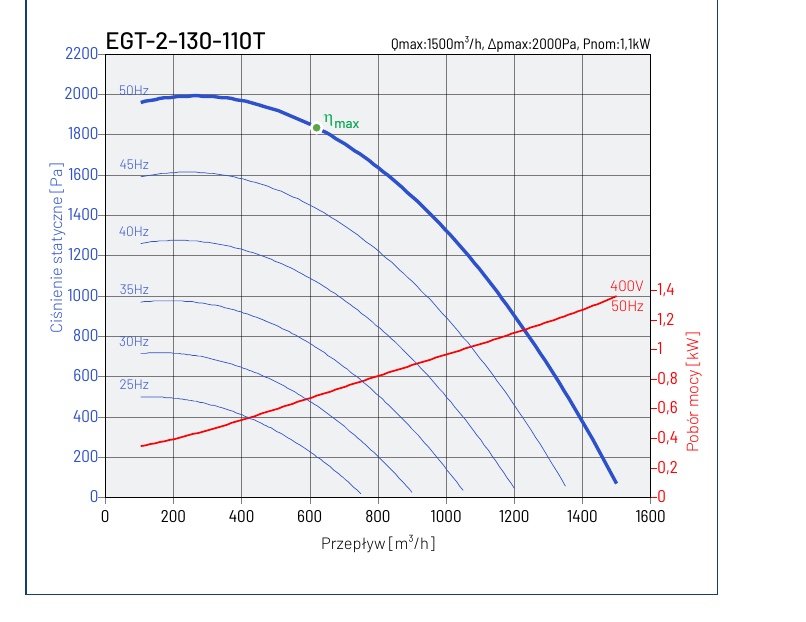

| EGT-2-130-110T | 1500 | 2000 | 1,1 | 2900 | 2,5 | 80 | -20 | 40 | 25,4 |
| EGT-2-130-110T VFD | 1500 | 2000 | 1,1 | 2870 | 2,5 | 80 | -20 | 50 | 26,3 |

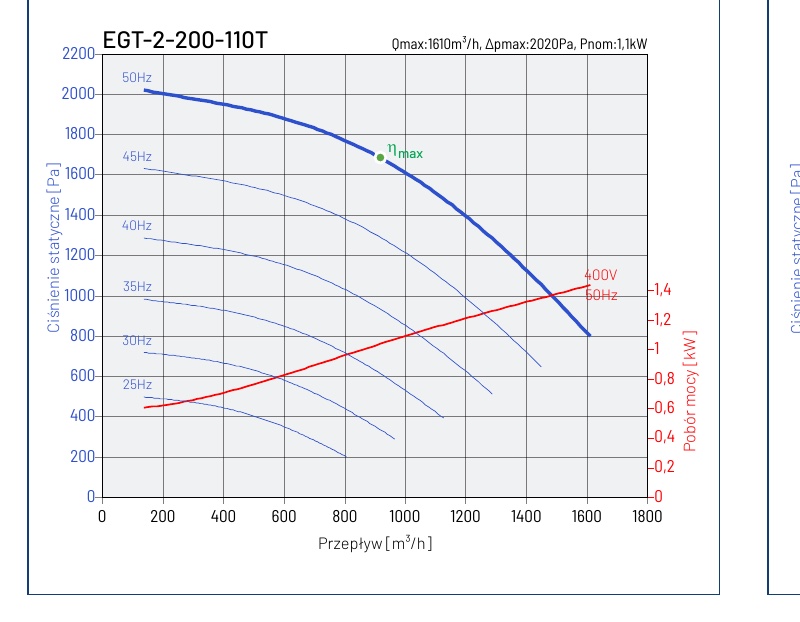

| EGT-2-200-110T | 1610 | 2020 | 1,1 | 2900 | 2,5 | 81 | -20 | 40 | 35 |
| EGT-2-200-110T VFD | 1610 | 2020 | 1,1 | 2870 | 2,5 | 81 | -20 | 50 | 35,9 |

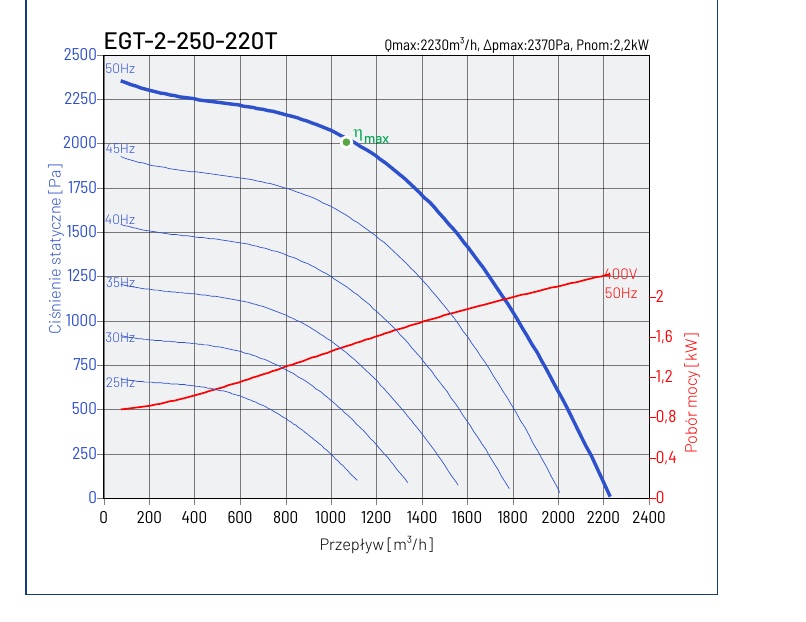

| EGT-2-250-220T | 2230 | 2370 | 2,2 | 2910 | 4,3 | 82 | -20 | 40 | 44,4 |
| EGT-2-250-220T VFD | 2230 | 2370 | 2,2 | 2895 | 4,84 | 82 | -20 | 50 | 44 |

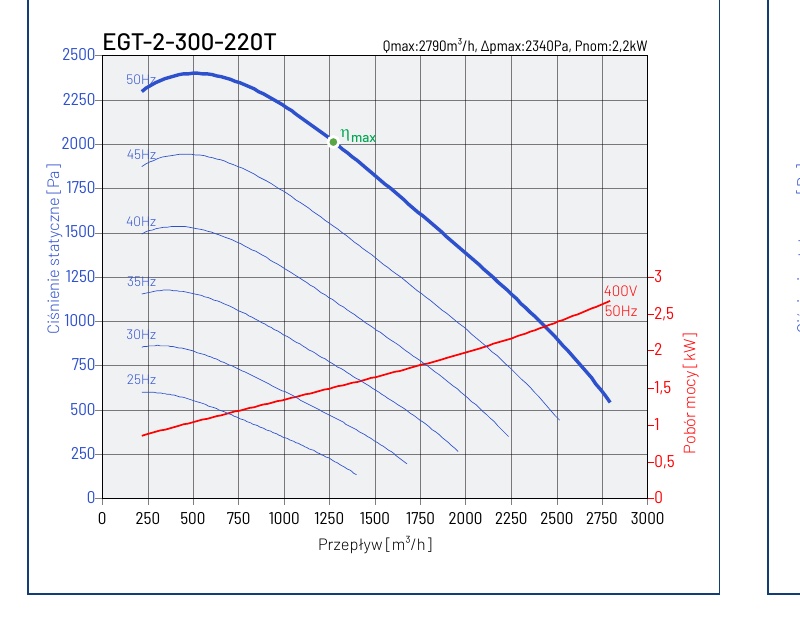

| EGT-2-300-220T | 2790 | 2340 | 2,2 | 2910 | 4,3 | 82 | -20 | 40 | 45,5 |
| EGT-2-300-220T VFD | 2790 | 2340 | 2,2 | 2895 | 4,84 | 82 | -20 | 50 | 45,1 |

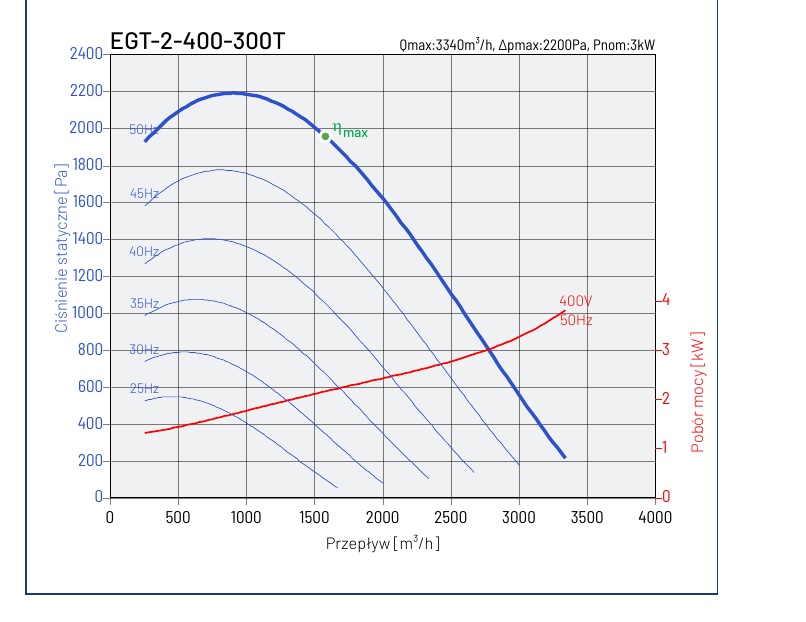

| EGT-2-400-300T | 3340 | 2200 | 3,0 | 2915 | 5,8 | 84 | -20 | 40 | 59,6 |
| EGT-2-400-300T VFD | 3340 | 2200 | 3,0 | 2885 | 5,72 | 84 | -20 | 50 | 61,6 |

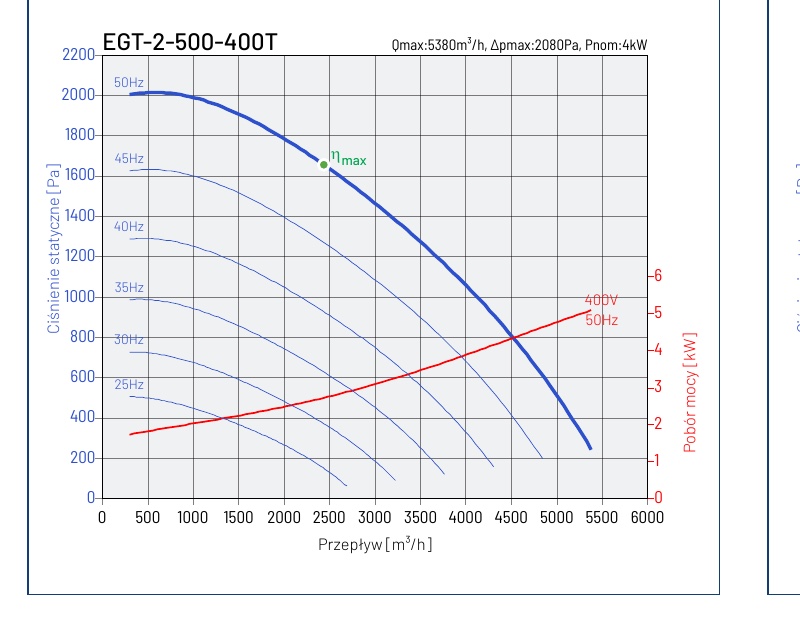

| EGT-2-500-400T | 5380 | 2080 | 4,0 | 2925 | 7,4 | 85 | -20 | 40 | 80,3 |
| EGT-2-500-400T VFD | 5380 | 2080 | 4,0 | 2935 | 7,64 | 85 | -20 | 50 | 75,3 |

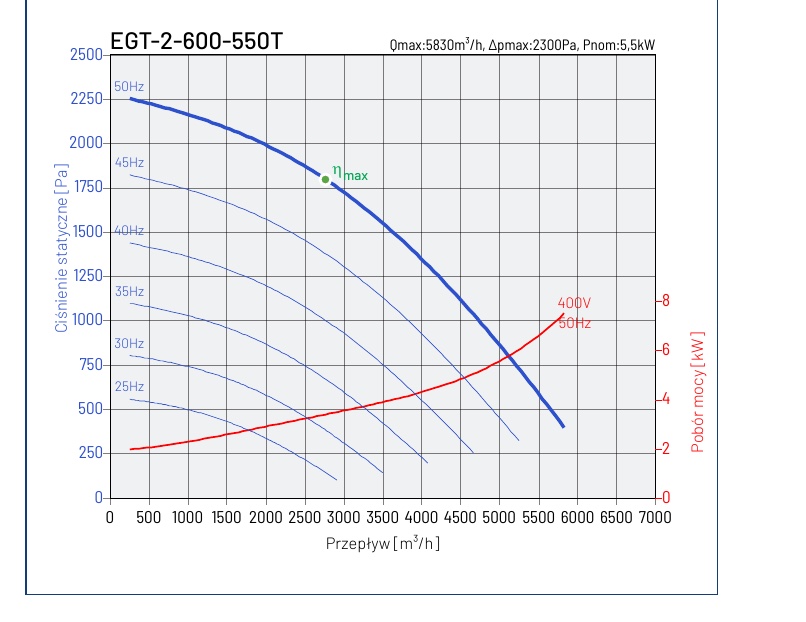

| EGT-2-600-550T | 5830 | 2300 | 5,5 | 2940 | 10 | 88 | -20 | 40 | 105,9 |
| EGT-2-600-550T VFD | 5830 | 2300 | 5,5 | 2935 | 10,58 | 88 | -20 | 50 | 93,9 |

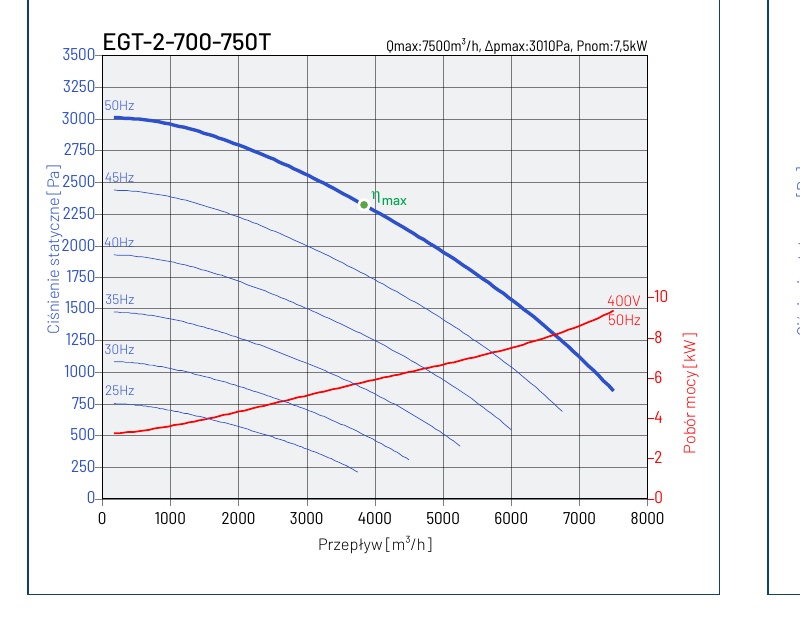

| EGT-2-700-750T | 7500 | 3010 | 7,5 | 2940 | 13,3 | 91 | -20 | 40 | 164,7 |
| EGT-2-700-750T VFD | 7500 | 3010 | 7,5 | 2935 | 14,2 | 91 | -20 | 50 | 136,7 |

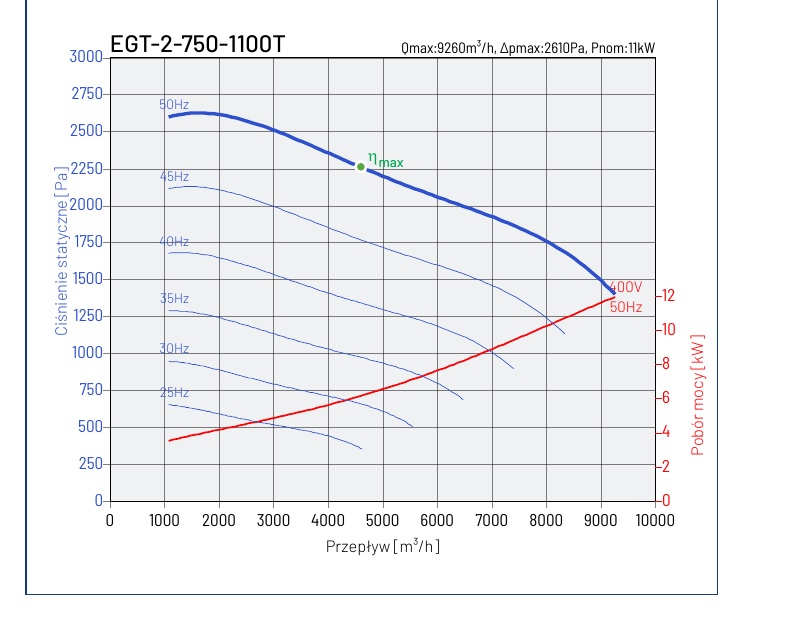

| EGT-2-750-1100T | 9260 | 2610 | 11,0 | 2945 | 19,3 | 82 | -20 | 40 | 187,6 |
| EGT-2-750-1100T VFD | 9260 | 2610 | 11,0 | 2950 | 20,35 | 82 | -20 | 50 | 201,6 |

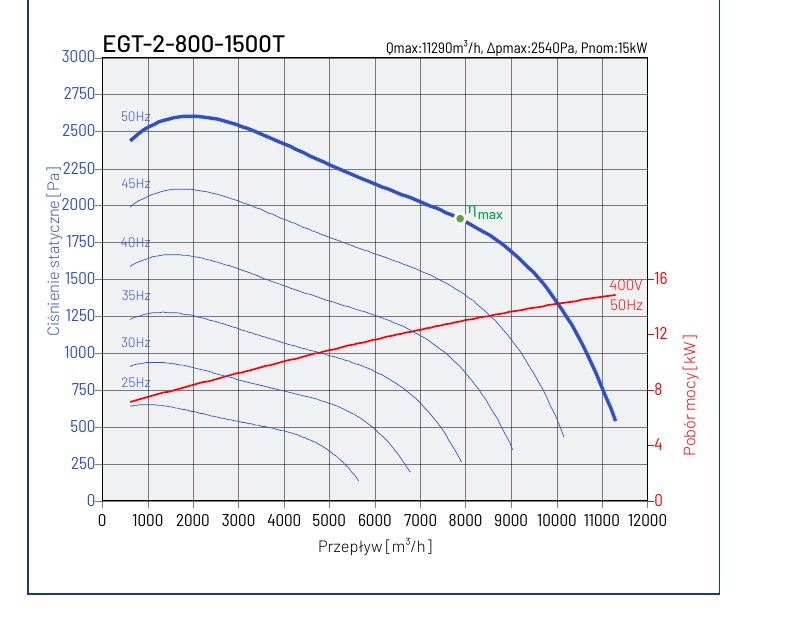

| EGT-2-800-1500T | 11290 | 2540 | 15,0 | 2945 | 26,2 | 93 | -20 | 40 | 219,7 |
| EGT-2-800-1500T VFD | 11290 | 2540 | 15,0 | 2950 | 27,56 | 93 | -20 | 50 | 206,7 |
Numery artykułów (kategorie ATEX)
| Typ | Oznaczenie ATEX | Nr artykułu |
|---|---|---|
| EGT-2-60-037T | II 2G Ex h IIB T3 Gb | 425521000 |
| EGT-2-60-037T VFD | II 2G Ex h IIB T3 Gb | 425521004 |
| EGT-2-80-055T | II 2G Ex h IIB T3 Gb | 425521010 |
| EGT-2-80-055T VFD | II 2G Ex h IIB T3 Gb | 425521014 |
| EGT-2-100-075T | II 2G Ex h IIB T3 Gb | 435521020 |
| EGT-2-100-075T VFD | II 2G Ex h IIB T3 Gb | 435521024 |
| EGT-2-130-110T | II 2G Ex h IIB T3 Gb | 435521030 |
| EGT-2-130-110T VFD | II 2G Ex h IIB T3 Gb | 435521034 |
| EGT-2-200-110T | II 2G Ex h IIB T3 Gb | 435521040 |
| EGT-2-200-110T VFD | II 2G Ex h IIB T3 Gb | 435521044 |
| EGT-2-250-220T | II 2G Ex h IIB T3 Gb | 435521050 |
| EGT-2-250-220T VFD | II 2G Ex h IIB T3 Gb | 435521054 |
| EGT-2-300-220T | II 2G Ex h IIB T3 Gb | 435521060 |
| EGT-2-300-220T VFD | II 2G Ex h IIB T3 Gb | 435521064 |
| EGT-2-400-300T | II 2G Ex h IIB T3 Gb | 435521070 |
| EGT-2-400-300T VFD | II 2G Ex h IIB T3 Gb | 435521074 |
| EGT-2-500-400T | II 2G Ex h IIB T3 Gb | 435521080 |
| EGT-2-500-400T VFD | II 2G Ex h IIB T3 Gb | 435521084 |
| EGT-2-600-550T | II 2G Ex h IIB T3 Gb | 435521090 |
| EGT-2-600-550T VFD | II 2G Ex h IIB T3 Gb | 435521094 |
| EGT-2-700-750T | II 2G Ex h IIB T3 Gb | 435521100 |
| EGT-2-700-750T VFD | II 2G Ex h IIB T3 Gb | 435521104 |
| EGT-2-750-1100T | II 2G Ex h IIB T3 Gb | 435521110 |
| EGT-2-750-1100T VFD | II 2G Ex h IIB T3 Gb | 435521114 |
| EGT-2-800-1500T | II 2G Ex h IIB T3 Gb | 435521120 |
| EGT-2-800-1500T VFD | II 2G Ex h IIB T3 Gb | 435521124 |
| EGT-2-60-037T | II 2D Ex h IIIC T125°C Db | 425521002 |
| EGT-2-60-037T VFD | II 2D Ex h IIIC T125°C Db | 425521005 |
| EGT-2-80-055T | II 2D Ex h IIIC T125°C Db | 425521012 |
| EGT-2-80-055T VFD | II 2D Ex h IIIC T125°C Db | 425521015 |
| EGT-2-100-075T | II 2D Ex h IIIC T125°C Db | 435521022 |
| EGT-2-100-075T VFD | II 2D Ex h IIIC T125°C Db | 435521025 |
| EGT-2-130-110T | II 2D Ex h IIIC T125°C Db | 435521032 |
| EGT-2-130-110T VFD | II 2D Ex h IIIC T125°C Db | 435521035 |
| EGT-2-200-110T | II 2D Ex h IIIC T125°C Db | 435521042 |
| EGT-2-200-110T VFD | II 2D Ex h IIIC T125°C Db | 435521045 |
| EGT-2-250-220T | II 2D Ex h IIIC T125°C Db | 435521052 |
| EGT-2-250-220T VFD | II 2D Ex h IIIC T125°C Db | 435521055 |
| EGT-2-300-220T | II 2D Ex h IIIC T125°C Db | 435521062 |
| EGT-2-300-220T VFD | II 2D Ex h IIIC T125°C Db | 435521065 |
| EGT-2-400-300T | II 2D Ex h IIIC T125°C Db | 435521072 |
| EGT-2-400-300T VFD | II 2D Ex h IIIC T125°C Db | 435521075 |
| EGT-2-500-400T | II 2D Ex h IIIC T125°C Db | 435521082 |
| EGT-2-500-400T VFD | II 2D Ex h IIIC T125°C Db | 435521085 |
| EGT-2-600-550T | II 2D Ex h IIIC T125°C Db | 435521092 |
| EGT-2-600-550T VFD | II 2D Ex h IIIC T125°C Db | 435521095 |
| EGT-2-700-750T | II 2D Ex h IIIC T125°C Db | 435521102 |
| EGT-2-700-750T VFD | II 2D Ex h IIIC T125°C Db | 435521105 |
| EGT-2-750-1100T | II 2D Ex h IIIC T125°C Db | 435521112 |
| EGT-2-750-1100T VFD | II 2D Ex h IIIC T125°C Db | 435521115 |
| EGT-2-800-1500T | II 2D Ex h IIIC T125°C Db | 435521122 |
| EGT-2-800-1500T VFD | II 2D Ex h IIIC T125°C Db | 435521125 |

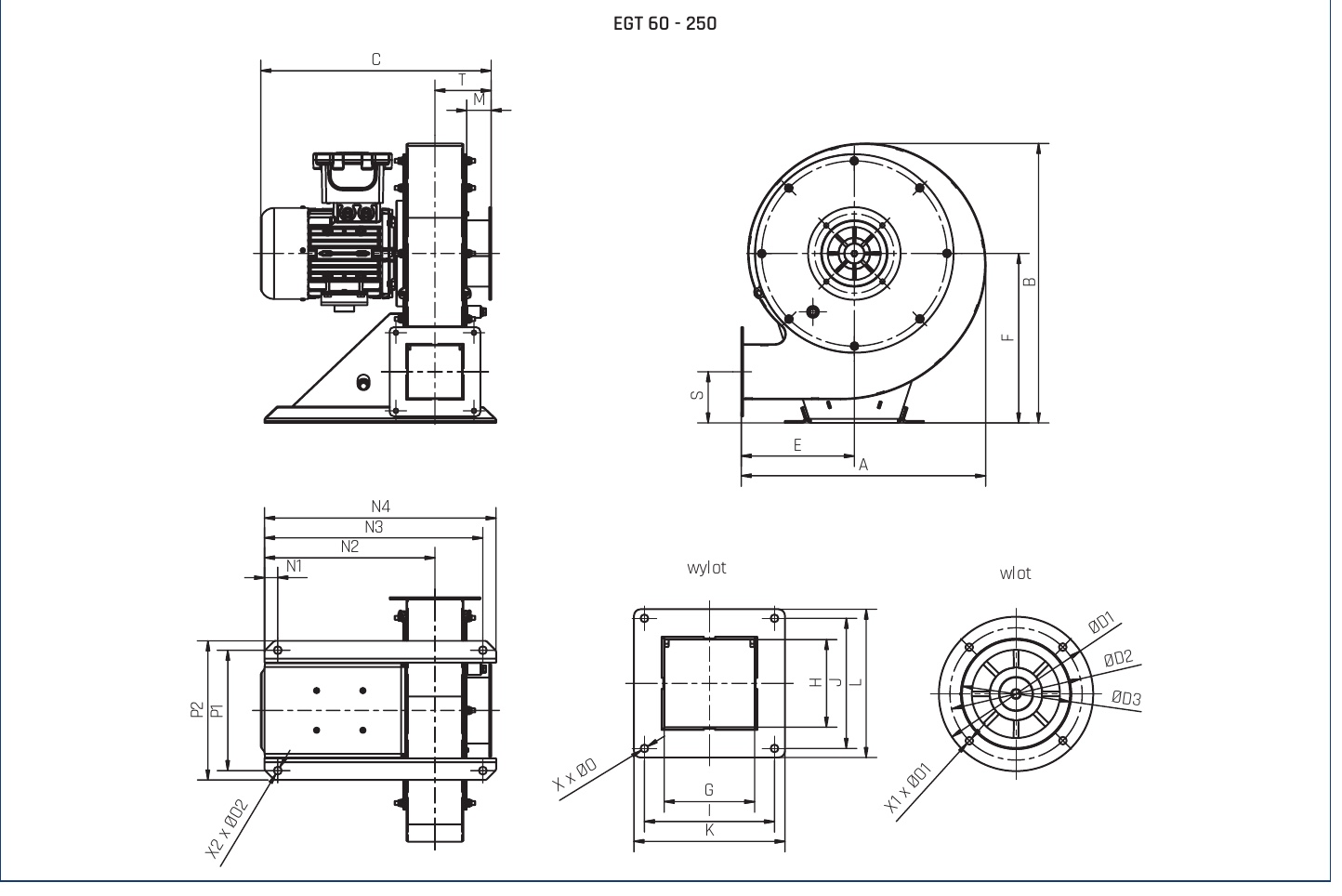

Wymiary [mm] - EGT 60-250
Wymiary w mm. * wymiar C może się różnić w zależności od silnika.
| Wymiar | EGT 60 | EGT 80 | EGT 100 | EGT 130 | EGT 200 | EGT 250 |
|---|---|---|---|---|---|---|
| A | 369,5 | 367 | 407 | 407 | 488,5 | 488,5 |
| B | 422,5 | 435,5 | 472 | 472 | 581 | 581 |
| C* | 348,5 | 393,5 | 395 | 395 | 409 | 454,3 |
| ØD1 | 140 | 210 | 210 | 210 | 210 | 210 |
| ØD2 | 120 | 185 | 185 | 185 | 185 | 185 |
| ØD3 | 98 | 158 | 158 | 158 | 158 | 158 |
| E | 171 | 172 | 191 | 191 | 223,5 | 223,5 |
| F | 256 | 256 | 276 | 276 | 343 | 343 |
| G | 82 | 127 | 99 | 99 | 110 | 110 |
| H | 79,5 | 121 | 99 | 99 | 139,5 | 139,5 |
| I | 118 | 163 | 138 | 138 | 150 | 150 |
| J | 118 | 163 | 138 | 138 | 178 | 178 |
| K | 137 | 182 | 154 | 154 | 167 | 167 |
| L | 134,5 | 186 | 154 | 154 | 194,5 | 194,5 |
| M | 37 | 37 | 37 | 37 | 37 | 37 |
| N1 | 20 | 20 | 20 | 20 | 20 | 20 |
| N2 | 257,5 | 280 | 266 | 266 | 273,5 | 273,5 |
| N3 | 330 | 330 | 330 | 330 | 400 | 400 |
| N4 | 350 | 350 | 350 | 350 | 420 | 420 |
| ØO | 7 | 7 | 7 | 7 | 7 | 7 |
| ØO1 | 7 | 7 | 7 | 7 | 7 | 7 |
| ØO2 | 12 | 12 | 12 | 12 | 12 | 12 |
| P1 | 182 | 182 | 242 | 242 | 294 | 294 |
| P2 | 210,5 | 210,5 | 270 | 270 | 322 | 322 |
| S | 77,5 | 107,6 | 86,5 | 86,5 | 110 | 110 |
| T | 85 | 107,5 | 93,5 | 93,5 | 100 | 100 |
| X | 4 | 4 | 4 | 4 | 4 | 4 |
| X1 | 4 | 4 | 4 | 4 | 4 | 4 |
| X2 | 4 | 4 | 4 | 4 | 4 | 4 |

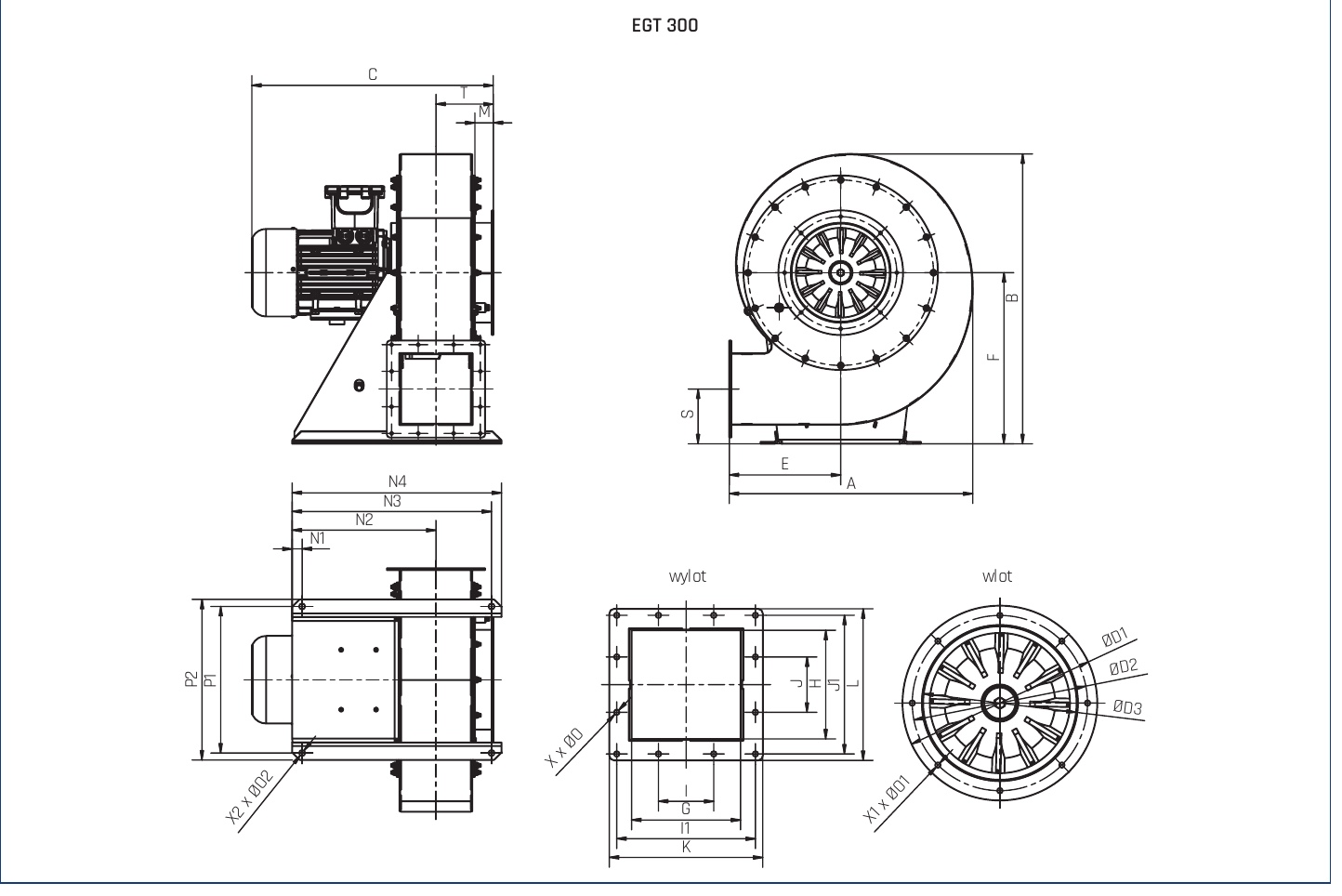

Wymiary [mm] - EGT 300
Wymiary w mm. * wymiar C może się różnić w zależności od silnika.
| Wymiar | EGT 300 |
|---|---|
| A | 488,5 |
| B | 581 |
| C* | 484,5 |
| ØD1 | 250 |
| ØD2 | 225 |
| ØD3 | 197 |
| E | 223,5 |
| F | 343 |
| G | 140 |
| H | 139,5 |
| I | 71 |
| I1 | 178 |
| J | 71 |
| J1 | 178 |
| K | 197 |
| L | 194,5 |
| M | 37 |
| N1 | 20 |
| N2 | 288,5 |
| N3 | 400 |
| N4 | 420 |
| ØO | 7 |
| ØO1 | 7 |
| ØO2 | 12 |
| P1 | 294 |
| P2 | 322 |
| S | 110 |
| T | 115 |
| X | 12 |
| X1 | 8 |
| X2 | 4 |

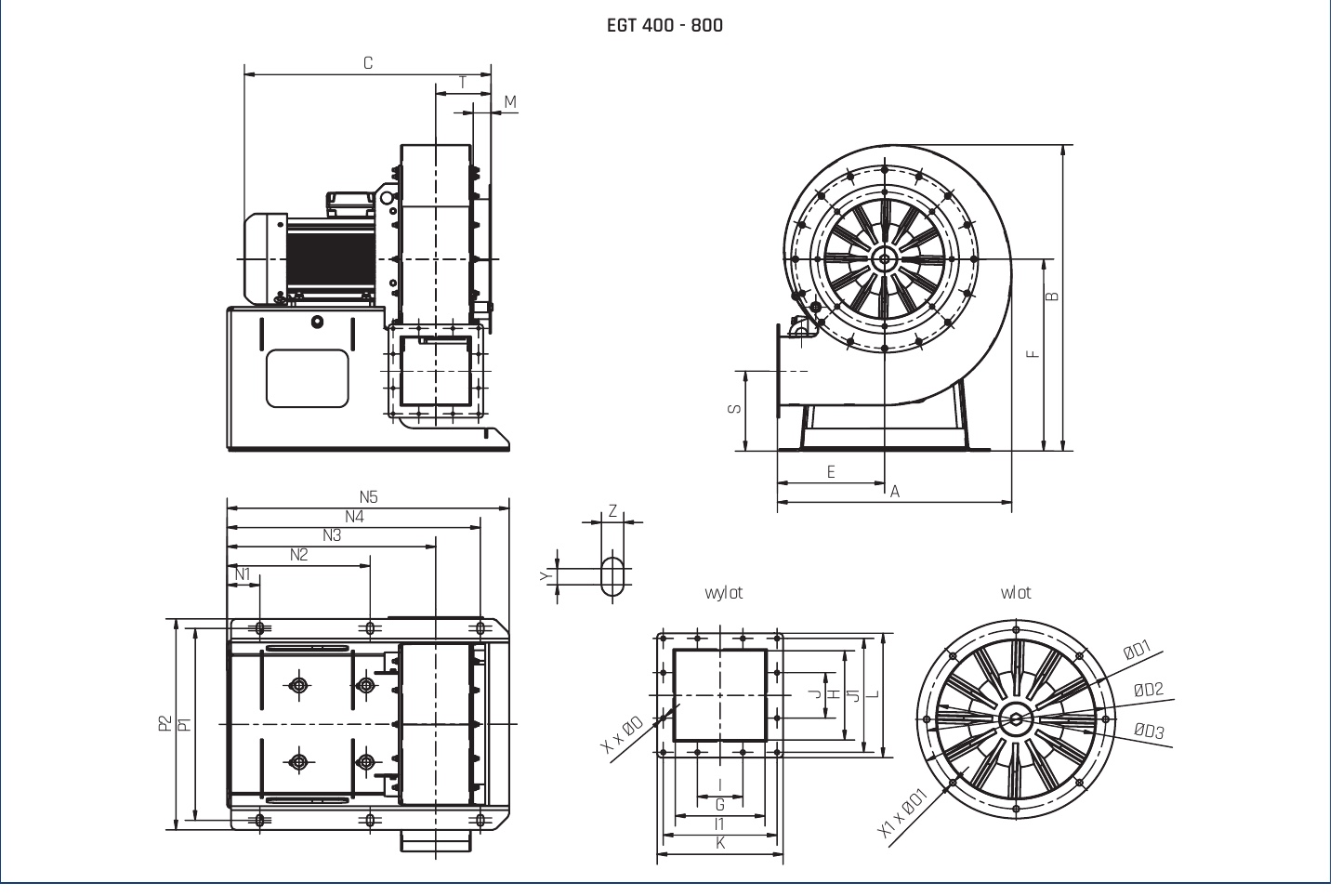

Wymiary [mm] - EGT 400-800
Wymiary w mm. * wymiar C może się różnić w zależności od silnika.
| Wymiar | EGT 400 | EGT 500 | EGT 600 | EGT 700 | EGT 750 | EGT 800 |
|---|---|---|---|---|---|---|
| A | 488,5 | 491,5 | 491,5 | 651,5 | 651,5 | 651,5 |
| B | 638 | 631,5 | 631,5 | 866 | 866 | 866 |
| C* | 514 | 660 | 756,5 | 718 | 853 | 897 |
| ØD1 | 310 | 310 | 310 | 398 | 395 | 438 |
| ØD2 | 280 | 280 | 280 | 355 | 355 | 395 |
| ØD3 | 247 | 246 | 246 | 312 | 312 | 352 |
| E | 233,5 | 227 | 227 | 264 | 264 | 264 |
| F | 400 | 400 | 400 | 550 | 550 | 550 |
| G | 140 | 240 | 280 | 240 | 240 | 240 |
| H | 139,5 | 195 | 195 | 286 | 286 | 286 |
| I | 71 | 125 | 125 | 125 | 125 | 125 |
| I1 | 178 | 288 | 318 | 288 | 288 | 288 |
| J | 71 | 100 | 100 | 125 | 125 | 125 |
| J1 | 178 | 238 | 238 | 318 | 318 | 318 |
| K | 197 | 329 | 369 | 329 | 329 | 329 |
| L | 194,5 | 280 | 280 | 371 | 371 | 371 |
| M | 37 | 77,5 | 77,5 | 77 | 77 | 77 |
| N1 | 68 | 50 | 50 | 70 | 70 | 70 |
| N2 | 298 | 315 | 315 | 410 | 410 | 410 |
| N3 | 435 | 486 | 506 | 589 | 589 | 589 |
| N4 | 528 | 705 | 705 | 750 | 450 | 750 |
| N5 | 588 | 747 | 747 | 810 | 810 | 810 |
| ØO | 7 | 10 | 10 | 10 | 10 | 10 |
| ØO1 | 10 | 10 | 10 | 10 | 10 | 10 |
| P1 | 400 | 400 | 400 | 480 | 480 | 480 |
| P2 | 440 | 440 | 440 | 520 | 520 | 520 |
| S | 167 | 188 | 188 | 220 | 220 | 220 |
| T | 115 | 203,5 | 223,5 | 203,5 | 205 | 205 |
| X | 12 | 12 | 12 | 12 | 12 | 12 |
| X1 | 8 | 8 | 8 | 8 | 8 | 8 |
| Y | 10 | 10 | 10 | 10 | 10 | 10 |
| Z | 14 | 14 | 14 | 14 | 14 | 14 |
Akcesoria montażowe
Osłona wlotu i wylotu w standardzie. VMS - system monitorowania drgań dla stref Ex (strefa 1 i 21) z poziomem nienaruszalności.
| Wentylator | Osłona wlotu | Osłona wylotu | Wibroizolator | VMS - system monitorowania drgań |
|---|---|---|---|---|
| EGT 60 | 45510682-03 | 45510681-05 | 26040960 | 40015520 |
| EGT 80 | 45510682-04 | 45510681-06 | 26040960 | 40015520 |
| EGT 100 | 45510682-04 | 45510682-05 | 26040960 | 40015520 |
| EGT 130 | 45510682-04 | 45510682-05 | 26040960 | 40015520 |
| EGT 200 | 45510682-04 | 45510681-07 | 26040960 | 40015520 |
| EGT 250 | 45510682-04 | 45510681-07 | 26040960 | 40015520 |
| EGT 300 | 25511844 | 25511843 | 26040960 | 40015520 |
| EGT 400 | 25511834 | 25511843 | 26040965 | 40015520 |
| EGT 500 | 25511814 | 25511825 | 26040965 | 40015520 |
| EGT 600 | 25511814 | 25511815 | 26040965 | 40015520 |
| EGT 700 | 25511803 | 45510697 | 26040965 | 40015520 |
| EGT 750 | 25511803 | 45510697 | 26040965 | 40015520 |
| EGT 800 | 45510698 | 45510697 | 26040965 | 40015520 |
Akcesoria elektryczne
| Wentylator | Rozłącznik serwisowy | Rozłącznik bezpieczeństwa ATEX | Falownik | UEK-230 |
|---|---|---|---|---|
| EGT-2-60-037T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-60-037T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 0,4 kW | U-EK230E |
| EGT-2-80-055T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-80-055T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 0,4 kW | U-EK230E |
| EGT-2-100-075T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-100-075T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 0,75 kW | U-EK230E |
| EGT-2-130-110T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-130-110T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 0,75 kW | U-EK230E |
| EGT-2-200-110T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-200-110T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 0,75 kW | U-EK230E |
| EGT-2-250-220T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-250-220T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 1,5 kW | U-EK230E |
| EGT-2-300-220T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-300-220T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 1,5 kW | U-EK230E |
| EGT-2-400-300T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-400-300T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 1,5 kW | U-EK230E |
| EGT-2-500-400T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | - | - |
| EGT-2-500-400T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 10A | L 2,2 kW | U-EK230E |
| EGT-2-600-550T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 20A | - | - |
| EGT-2-600-550T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 20A | L 5,5 kW | U-EK230E |
| EGT-2-700-750T | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 20A | - | - |
| EGT-2-700-750T VFD | R-S 3-F + SP, 16A | R-B 3-F ATEX + SP, 20A | L 7,5kW | U-EK230E |
| EGT-2-750-1100T | R-S 3-F + SP, 25A | - | - | - |
| EGT-2-750-1100T VFD | R-S 3-F + SP, 25A | - | L 11,0 kW | U-EK230E |
| EGT-2-800-1500T | R-S 3-F + SP, 40A | - | - | - |
| EGT-2-800-1500T VFD | R-S 3-F + SP, 40A | - | L 15,0 kW | U-EK230E |

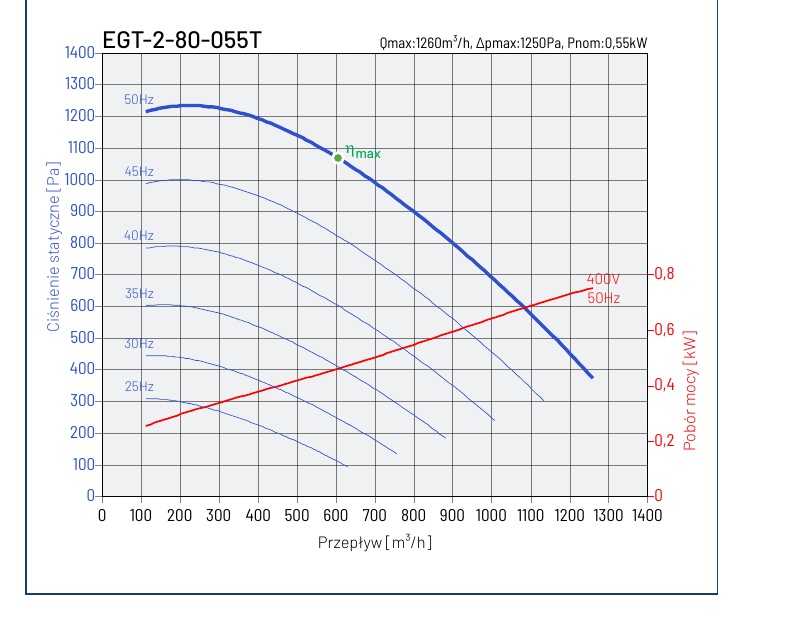

Charakterystyki pracy
- Krzywe niebieskie: charakterystyki pracy dla częstotliwości 25-50 Hz (regulacja falownikiem).
- Krzywa czerwona: pobór mocy przy zasilaniu 400 V, 50 Hz.
- Punkt ηmax oznacza maksymalną sprawność wentylatora.
Najczęstsze pytania
Gdzie można kupić wentylator przeciwwybuchowy EGT?
Wentylatory przeciwwybuchowe EGT do stref zagrożonych wybuchem można kupić w firmie Mastervent, która oferuje wentylatory ATEX do instalacji przemysłowych i technologicznych.
Do czego stosuje się wentylatory przeciwwybuchowe ATEX?
Wentylatory przeciwwybuchowe ATEX stosuje się w strefach zagrożonych wybuchem, gdzie mogą występować gazy, pyły lub mieszaniny wybuchowe. Najczęściej wykorzystywane są w przemyśle chemicznym, lakierniach, magazynach substancji łatwopalnych oraz instalacjach technologicznych.
Czy wentylator EGT spełnia wymagania dyrektywy ATEX?
Tak, wentylatory EGT spełniają wymagania Dyrektywy ATEX 2014/34/UE i są przeznaczone do pracy w strefach zagrożenia wybuchem 1, 2, 21 oraz 22. Urządzenia odpowiadają wymaganiom grupy II kategorii 2G/3G oraz 2D/3D.
Jakie są zastosowania wentylatorów ATEX w przemyśle?
Wentylatory ATEX stosowane są w instalacjach odciągowych, systemach transportu powietrza oraz procesach technologicznych wymagających ochrony przeciwwybuchowej. Sprawdzają się między innymi w przemyśle chemicznym, farmaceutycznym, spożywczym i energetycznym.
Co oznacza oznaczenie ATEX II 2G oraz II 2D?
Oznaczenie II 2G oznacza wentylator przeznaczony do pracy w strefach zagrożenia wybuchem gazów, natomiast II 2D dotyczy pracy w atmosferze zagrożonej wybuchem pyłów. Wentylatory tego typu mogą pracować w wymagających środowiskach przemysłowych zgodnie z normami bezpieczeństwa ATEX.
Jakie są zalety przeciwwybuchowego wentylatora promieniowego?
Wentylatory przeciwwybuchowe zapewniają bezpieczny transport powietrza w strefach zagrożonych wybuchem. Specjalna konstrukcja, odpowiednio dobrane materiały oraz zabezpieczenia minimalizują ryzyko powstania iskry lub zapłonu.
Czy wentylator ATEX może pracować w strefie zagrożenia wybuchem pyłów?
Tak, wentylatory EGT w wykonaniu 2D/3D są przystosowane do pracy w strefach zagrożonych wybuchem pyłów 21 i 22. Dzięki odpowiedniemu stopniowi ochrony IP65 mogą pracować w trudnych warunkach przemysłowych.
Jakie są zalety wlotu mosiężnego w wentylatorze przeciwwybuchowym?
Wlot mosiężny ogranicza ryzyko powstawania iskier podczas pracy wentylatora. Jest to ważny element konstrukcyjny zwiększający bezpieczeństwo eksploatacji urządzenia w strefach zagrożenia wybuchem.
Czy wentylator przeciwwybuchowy można regulować falownikiem?
Tak, dostępne są wykonania specjalne z silnikiem przystosowanym do regulacji częstotliwościowej. Pozwala to na płynną regulację wydajności wentylatora w instalacjach przemysłowych.
Jakie są zalety silnika przeciwwybuchowego IP65?
Silnik o stopniu ochrony IP65 jest odporny na pył oraz strugi wody, dzięki czemu może pracować w trudnych warunkach przemysłowych. W połączeniu z zabezpieczeniem termicznym PTC zwiększa bezpieczeństwo pracy wentylatora ATEX.
Zapytaj o ten produkt
Podaj warunki pracy, a wrócimy z konkretną propozycją zamiast prośby o doprecyzowanie.
Wolisz porozmawiać? +48 24 366 43 13, pn.-pt. 8:00-16:00.
