Wentylator Przeciwwybuchowy Compact TCBT EX

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylatory TCBT EX odpowiadają wymaganiom Dyrektywy ATEX 2014/34/UE, są zaprojektowane do użytku w strefach zagrożenia wybuchem poza kopalniami i wyrobiskami górniczymi. Spełniają wymogi grupy II kategorii 2G/3G–strefa 1 i/lub 2. Oznaczenie ATEX – II 2G Ex e IIC T3 Gb.

KONSTRUKCJA
· wentylator osiowy, przeciwwybuchowy o napędzie bezpośrednim,
· wentylator do montażu w pozycji poziomej lub pionowej,
· obudowa z blachy stalowej, zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową,
· elementy złączne ze stali nierdzewnej,
· wirnik aluminiowy wyważony dynamicznie,
· zakres temperatury pracy: -20°C do +55°C (modele TCBT/4-315 do 630 mm oraz TCBT/6-355 do 710 mm), -20°C do +40°C (modele TCBT/4-710 do 800 mm oraz TCBT/6-800 mm).

SILNIK ELEKTRYCZNY
· przeciwwybuchowy, trójfazowy 230/400V, 50Hz lub 400V, 50Hz,
· stopień ochrony IP55,
· klasa izolacji F,
· nieprzystosowany do regulacji prędkości obrotowej.

WYKONANIA SPECJALNE
Modele 800 i 1000 mm:
· II 2G Ex h IIB T4
· II 2G Ex h IIB+H2 T4 (silnik Ex d IIC T4)
· II 3D c T125°C

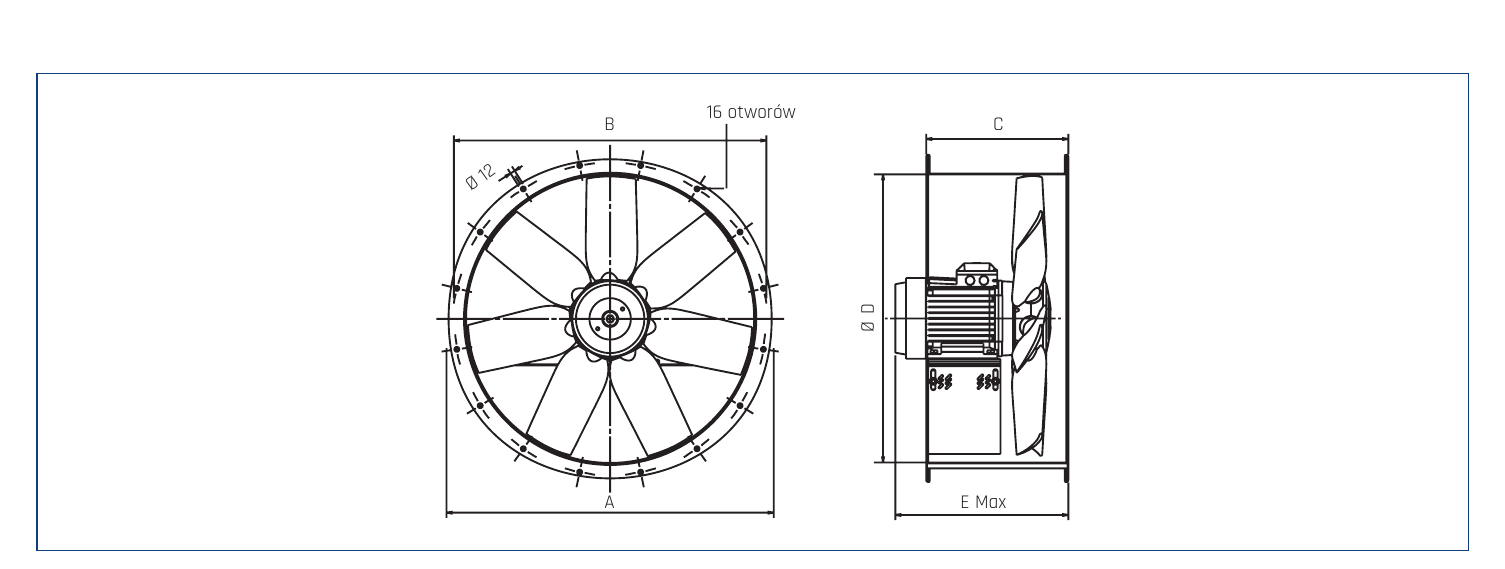

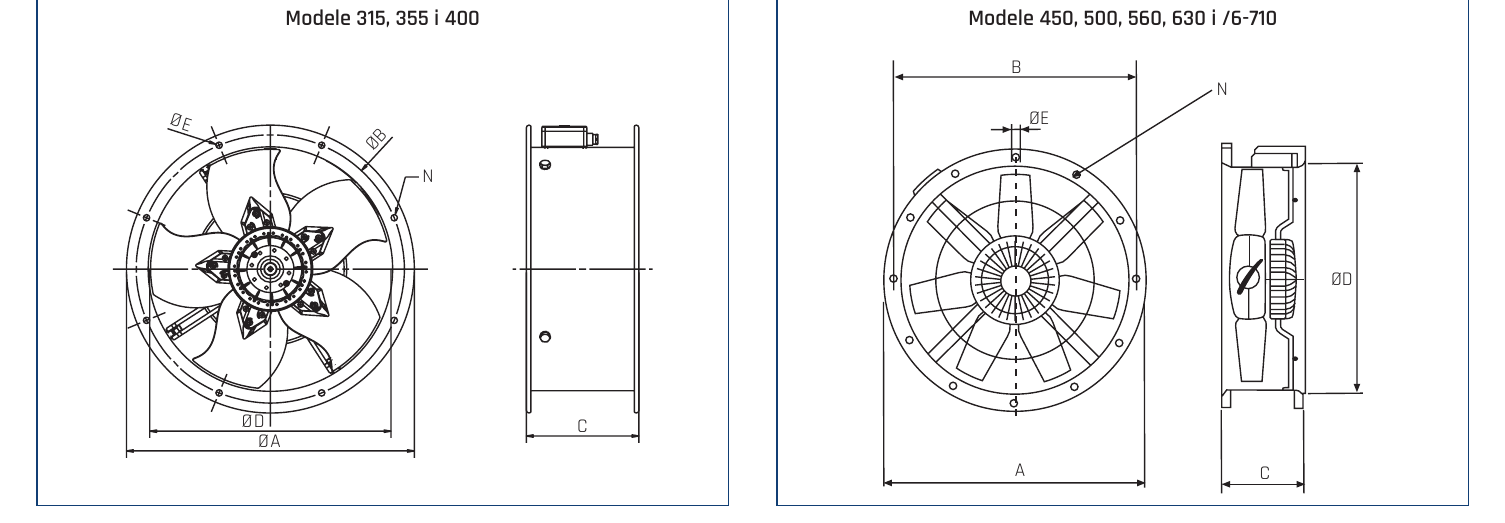

Wymiary

Wymiary

Typ ØA B C ØD ØE Liczba otworów N
315
386
355
170
315
10
8
355
426
395
170
355
10
8
400 (6 bieg.)
487
450
170
400
12
8
400 (4 bieg.)
487
450
210
400
12
8
450
537
500
180
450
12
8
500
595
560
180
500
12
12
560
655
620
240
560
12
12
630
725
690
240
630
12
12
710 (6 bieg.)
806
770
240
710
12
16

Typ
 ØA B C ØD E
4 bieg. 6 bieg.
710/L (4 bieg.)
806
770
380
710
415
–
710/H (4 bieg.)
806
770
380
710
444
–
800/L
896
860
380
800
437
408
800/K
896
860
380
800
448
437
800/G
896
860
380
800
447 (5.5kW) / 515 (7.5kW)
448
800/H
896
860
380
800
515
477
Dane akustyczne

Dane akustyczne

Poziom mocy akustycznej z podziałem na częstotliwości

Typ 63 125 250 500 1000 2000 4000 8000 LwA
4-BIEGUNOWE
4-315/H
 40 51 45 53 59 59 51 43 63
4-355/H
 24 40 45 55 58 58 49 42 62
4-400/H
 46 53 59 66 69 69 66 58 74
4-450/H
 46 58 65 71 73 71 67 59 77
4-500/H
 50 62 69 75 76 75 70 62 81
4-560/L
 52 64 71 77 78 77 72 64 83
4-560/H
 53 65 72 78 79 78 73 65 84
4-630/L
 56 67 75 80 82 81 76 68 87
4-630/H
 56 67 75 80 82 81 76 68 87
4-710/L
 53 69 79 85 86 84 78 70 91
4-710/H
 60 72 79 85 86 85 80 72 91
4-800/L
 57 73 83 90 91 88 82 74 95
4-800/K
 63 75 82 88 90 88 84 76 94
4-800/G
 64 76 83 89 90 89 84 76 95
4-800/H
 66 77 84 90 92 91 86 78 96
6-BIEGUNOWE
6-355/H
 31 42 49 55 57 55 51 43 61
6-400/H
 33 44 51 57 59 58 53 45 64
6-450/H
 40 51 58 63 64 62 56 48 69
6-500/H
 43 53 61 66 66 64 58 50 71
6-560/L
 46 57 64 69 70 67 61 53 74
6-560/H
 46 56 64 69 69 67 61 53 74
6-630/L
 49 59 66 71 72 70 64 56 77
6-630/H
 51 61 68 73 74 72 66 58 79
6-710/L
 52 62 69 75 75 73 67 59 80
6-710/H
 53 64 71 76 77 75 69 61 82
6-800/L
 51 66 76 79 79 76 69 61 84
6-800/K
 51 66 76 79 79 76 69 61 84
6-800/G
 56 67 74 79 80 78 72 64 85
6-800/H
 58 69 76 81 82 79 73 65 86

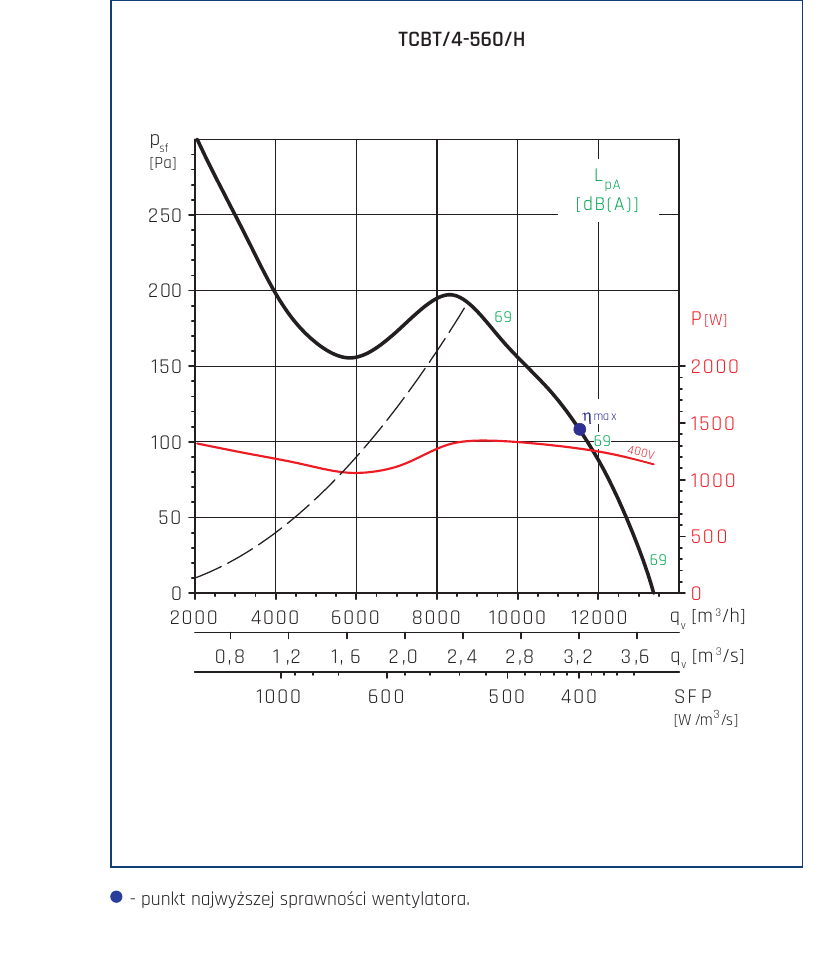

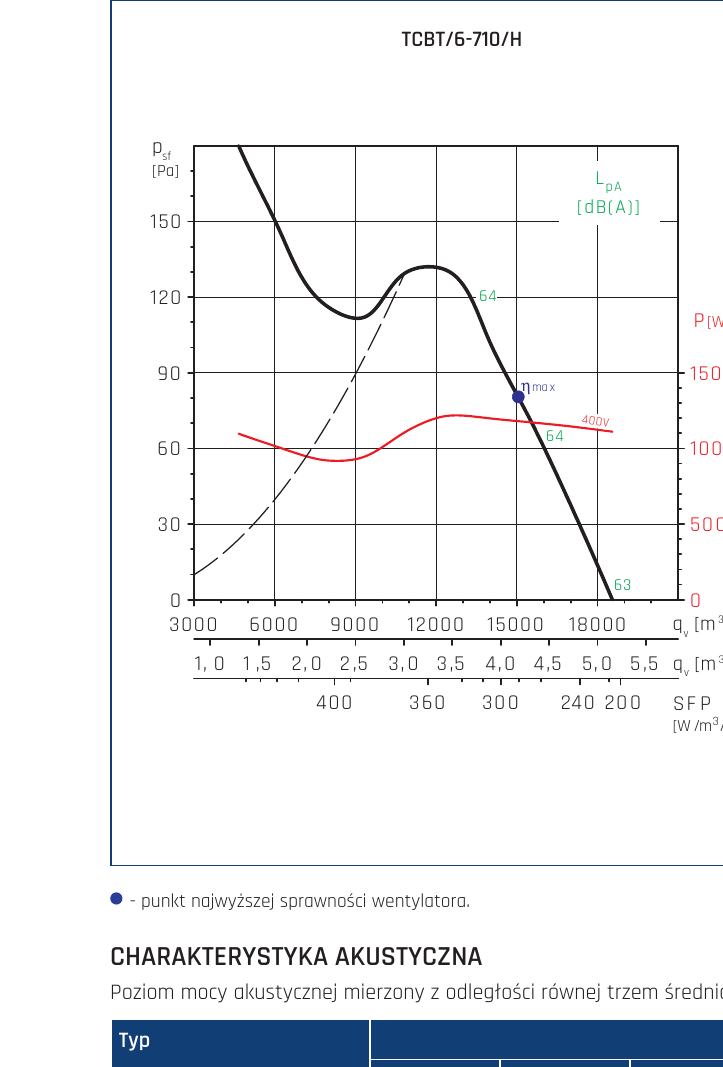

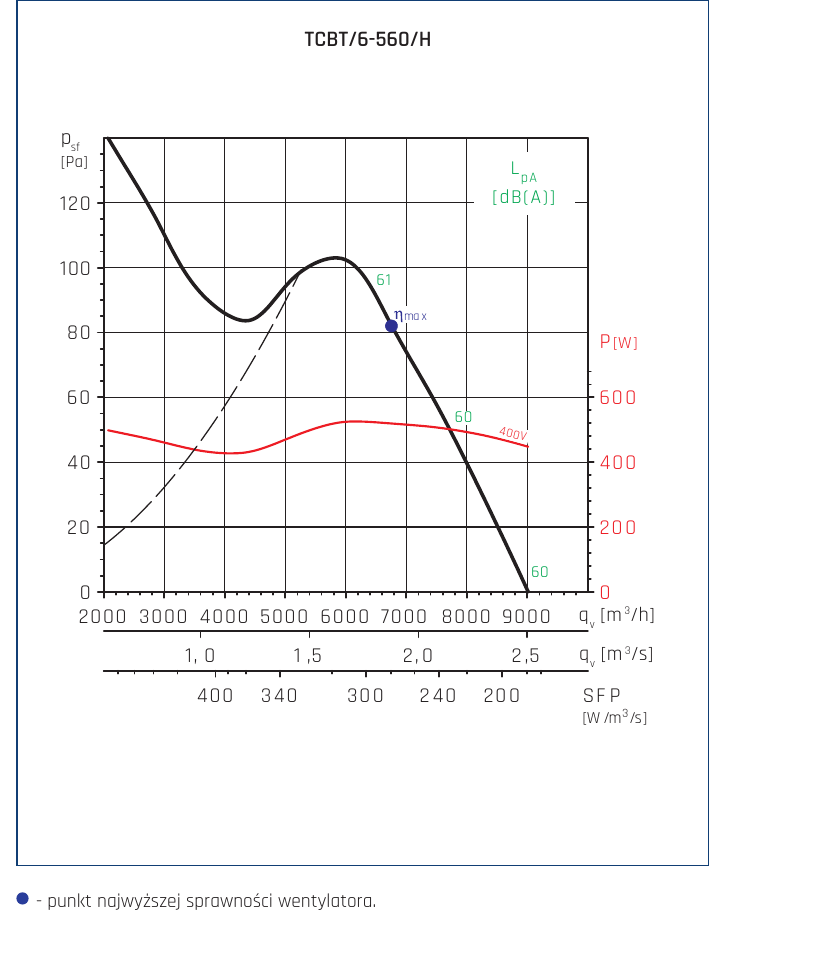

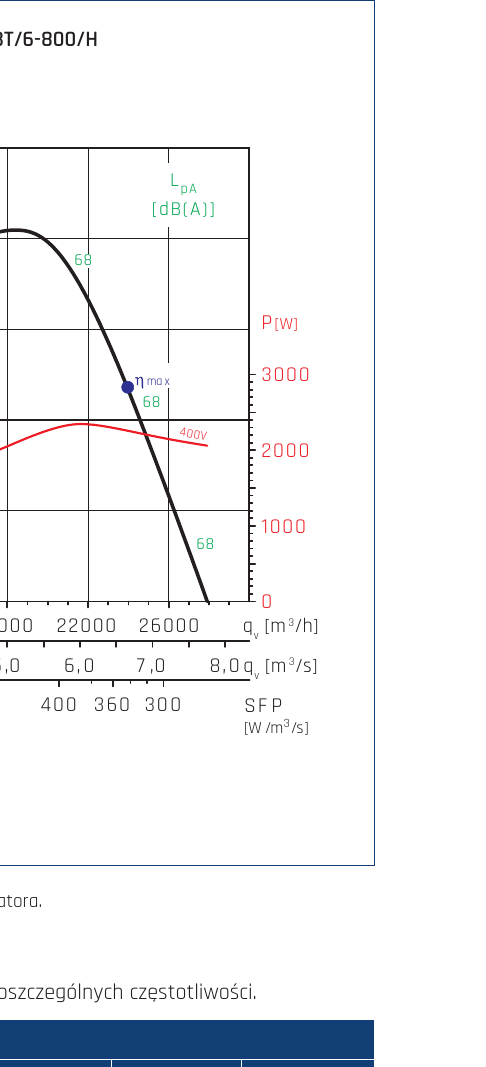

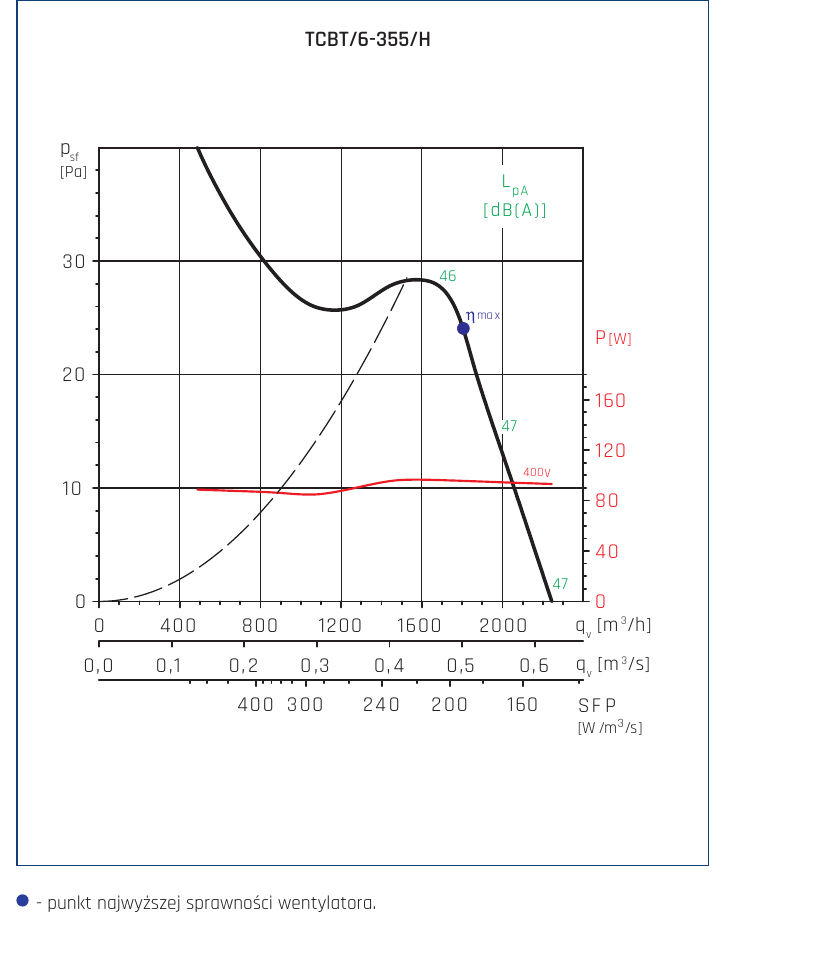

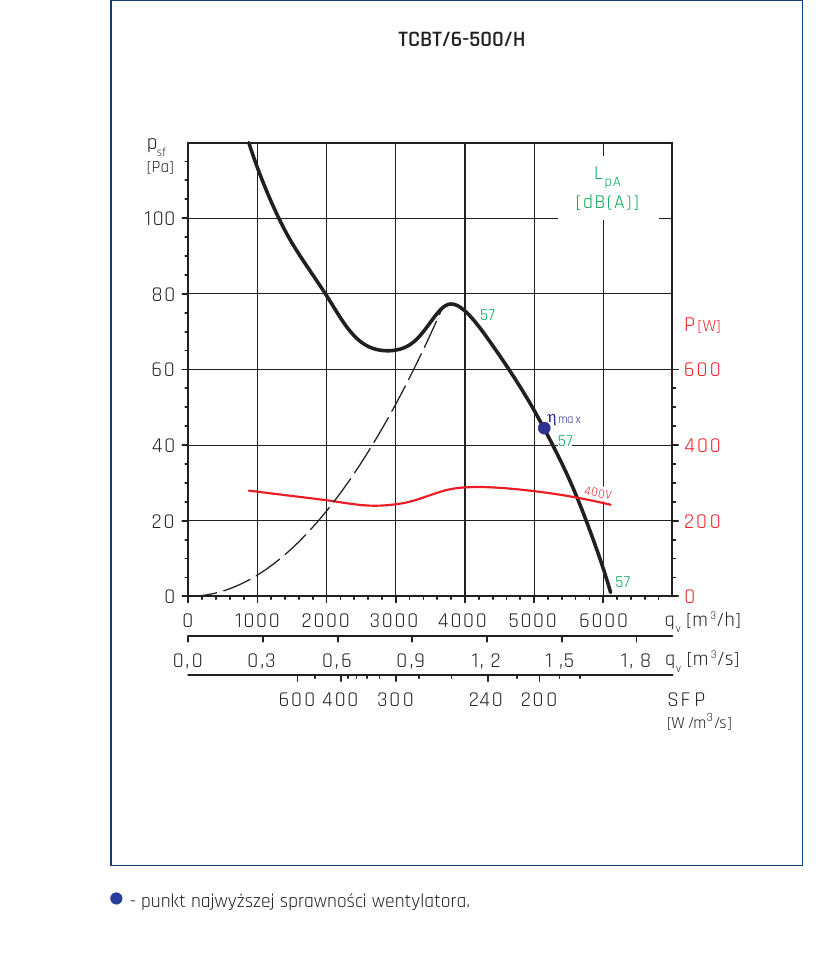

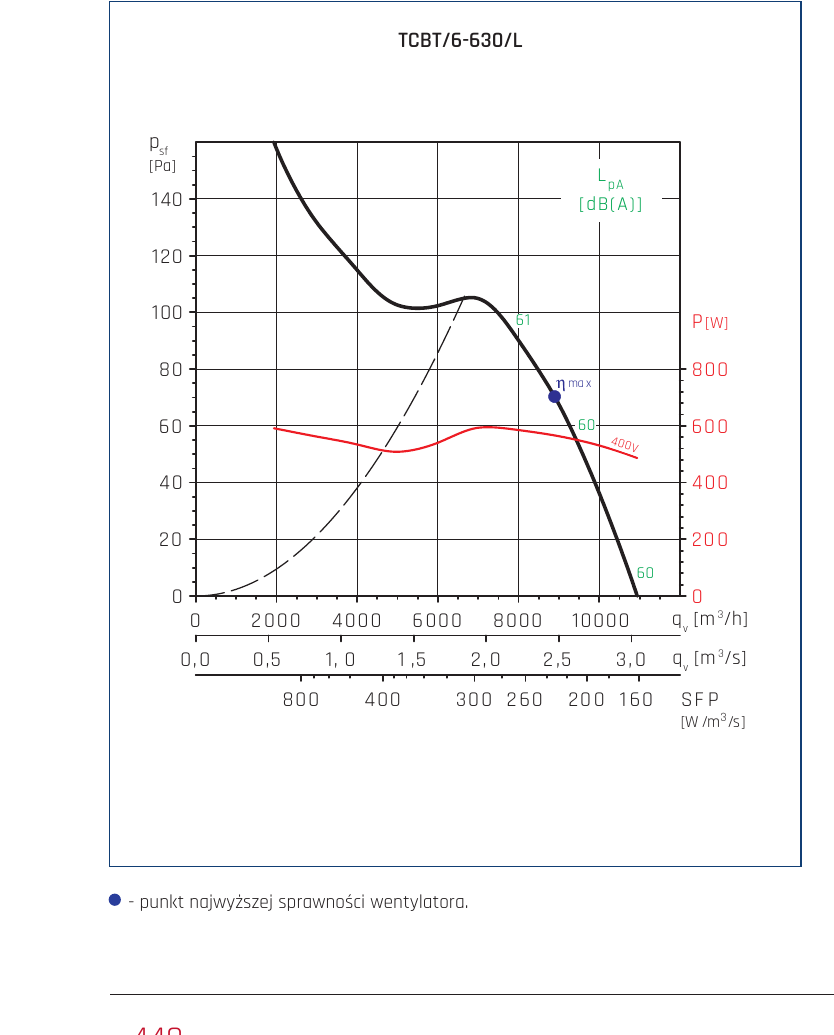

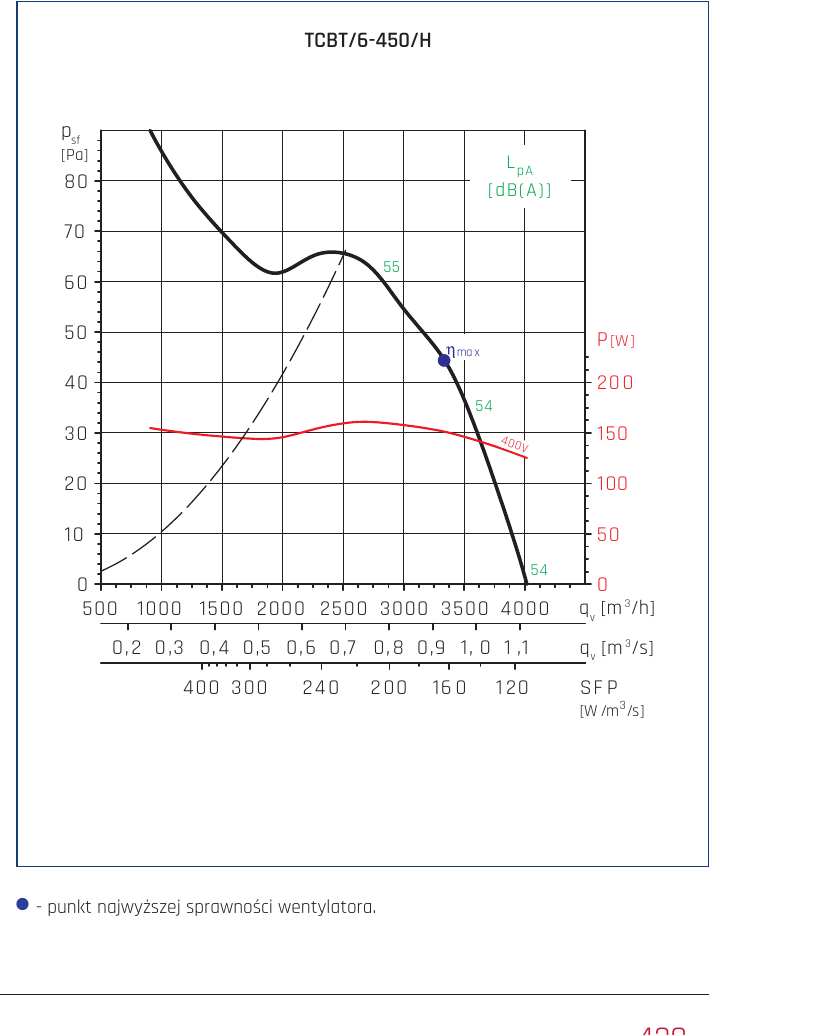

Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]

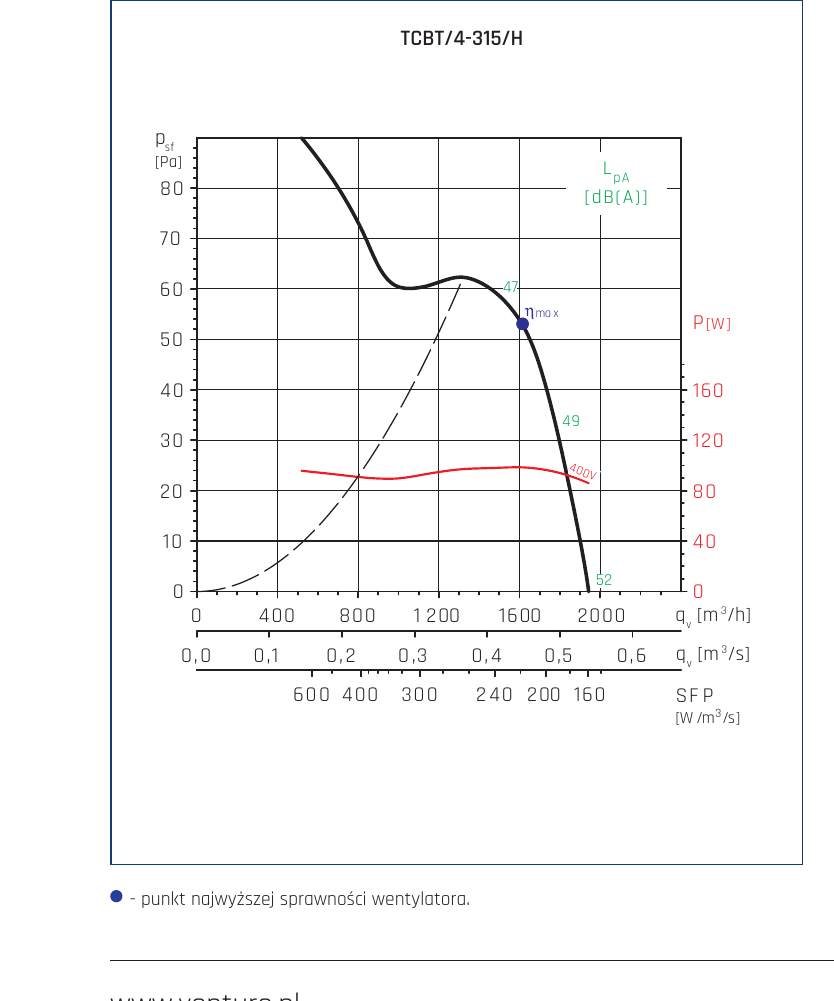

TCBT/4-315/H EX 400 1445 99 0.3 1950 62 11 -40 70

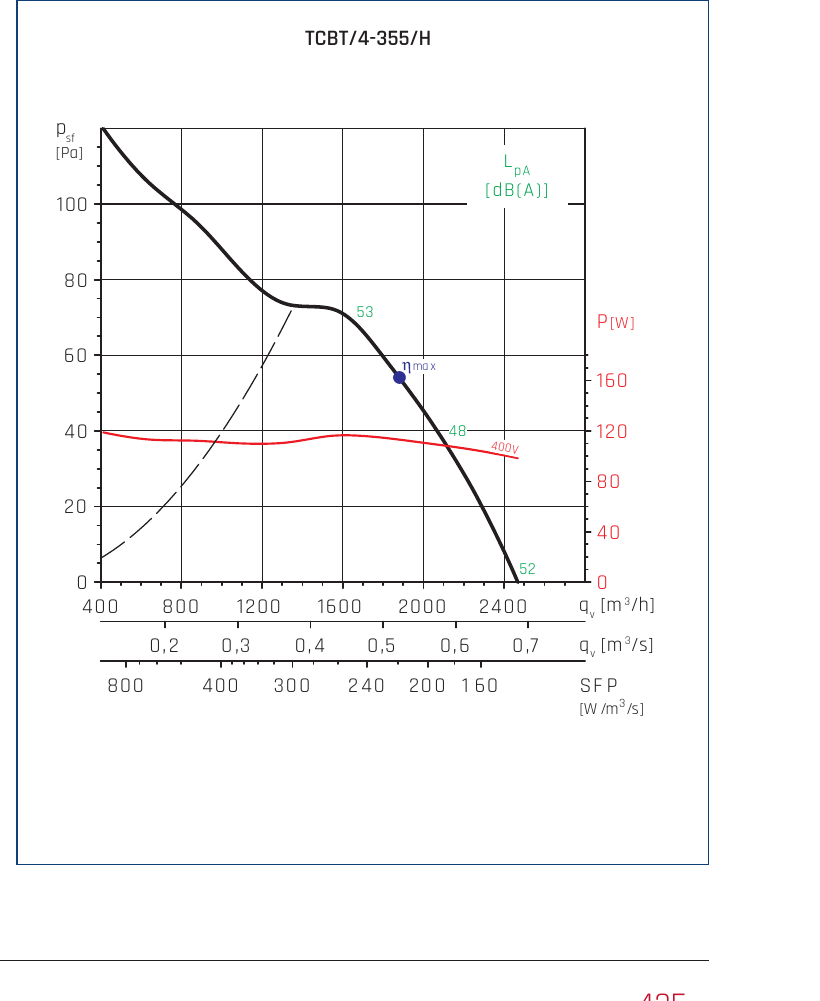

TCBT/4-355/H EX 400 1415 117 0.3 2470 70 13.2 -40 70

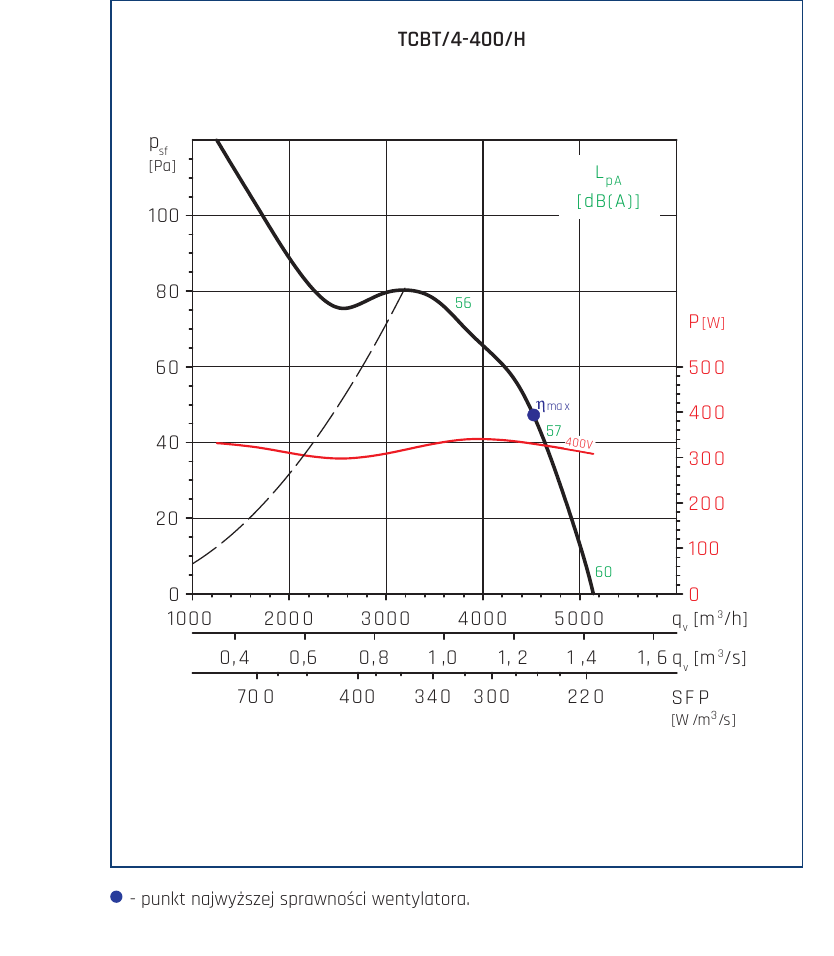

TCBT/4-400/H EX 400 1410 341 0.7 5140 80 15.5 -40 70

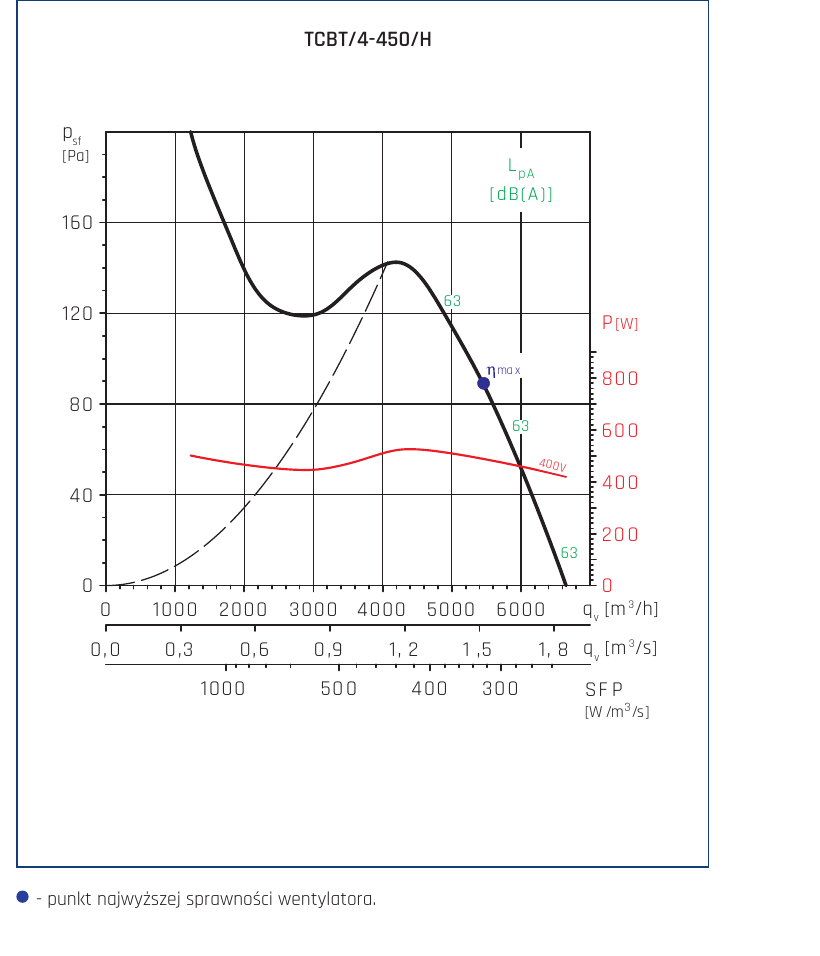

TCBT/4-450/H EX 400 1405 526 1.1 6650 140 21 -40 70

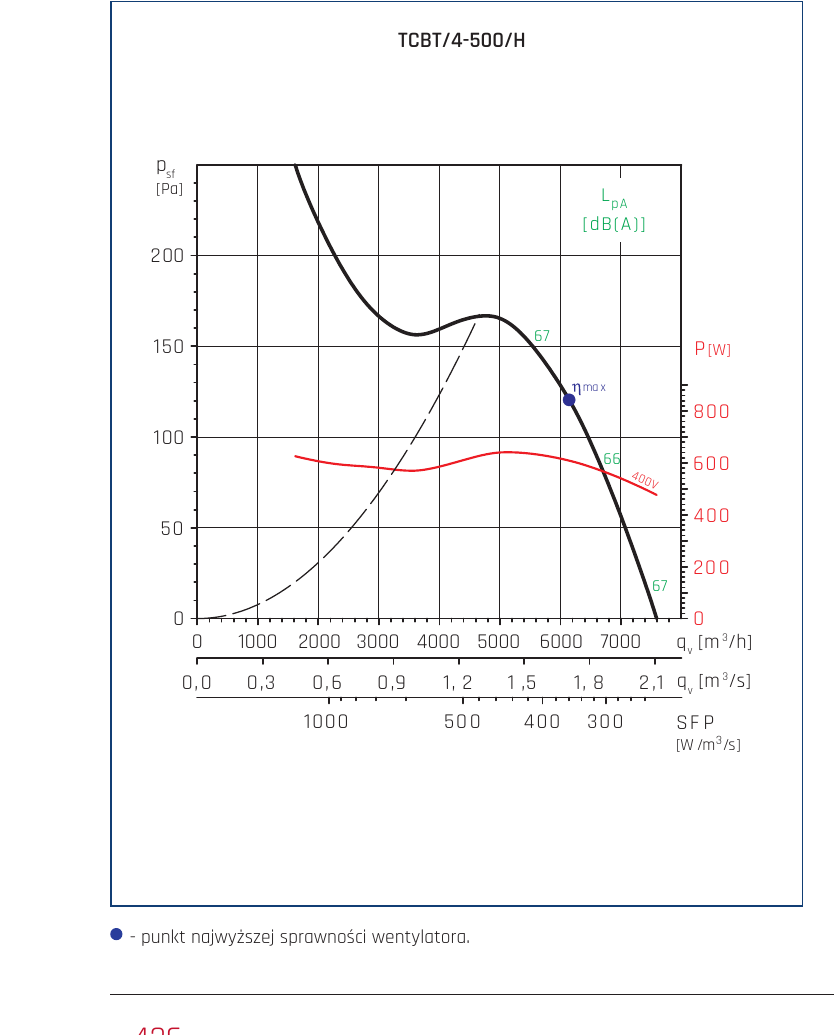

TCBT/4-500/H EX 400 1420 641 1.5 7590 165 25 -40 70
TCBT/4-560/H EX 400 1390 1348 2.4 13370 200 34.7 -40 70

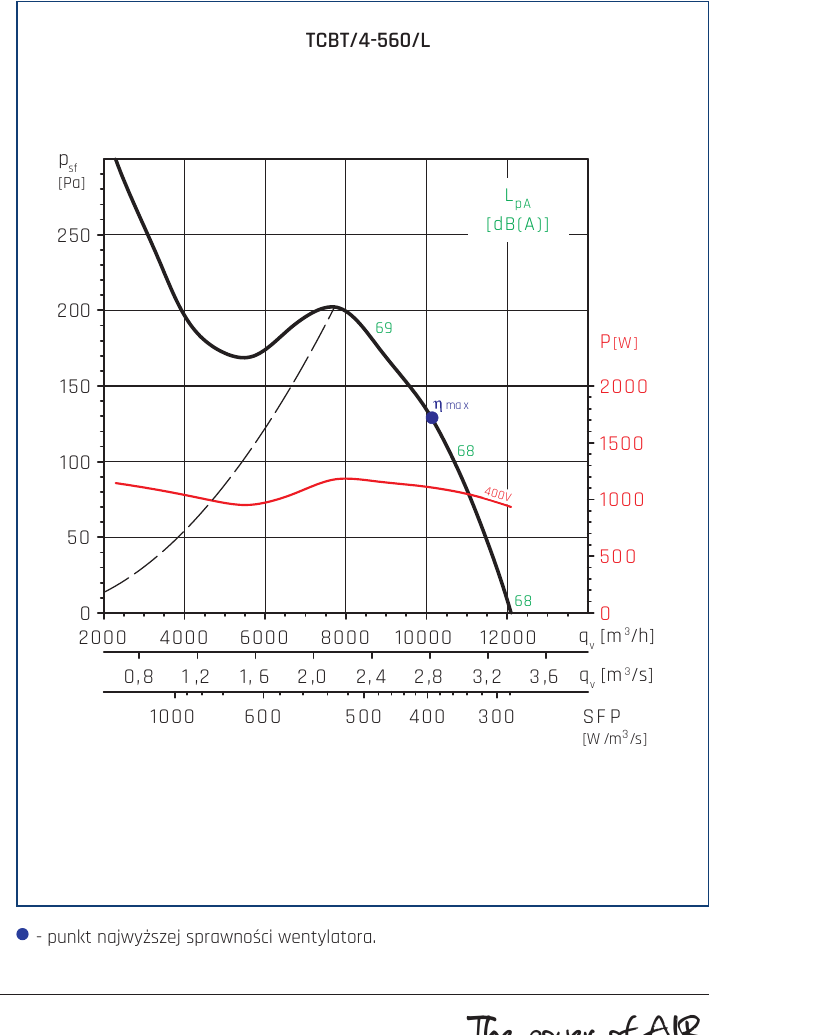

TCBT/4-560/L EX 400 1415 1184 2.2 12090 200 33 -40 70

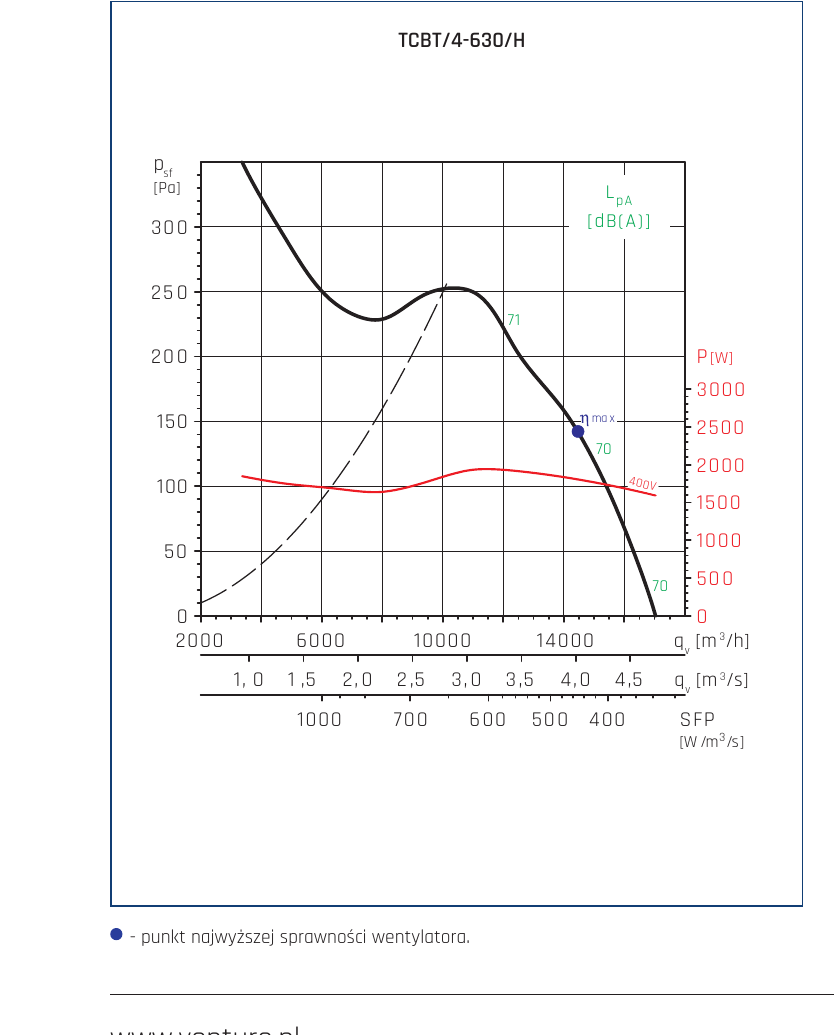

TCBT/4-630/H EX 400 1400 1940 3.6 17030 255 40 -40 70

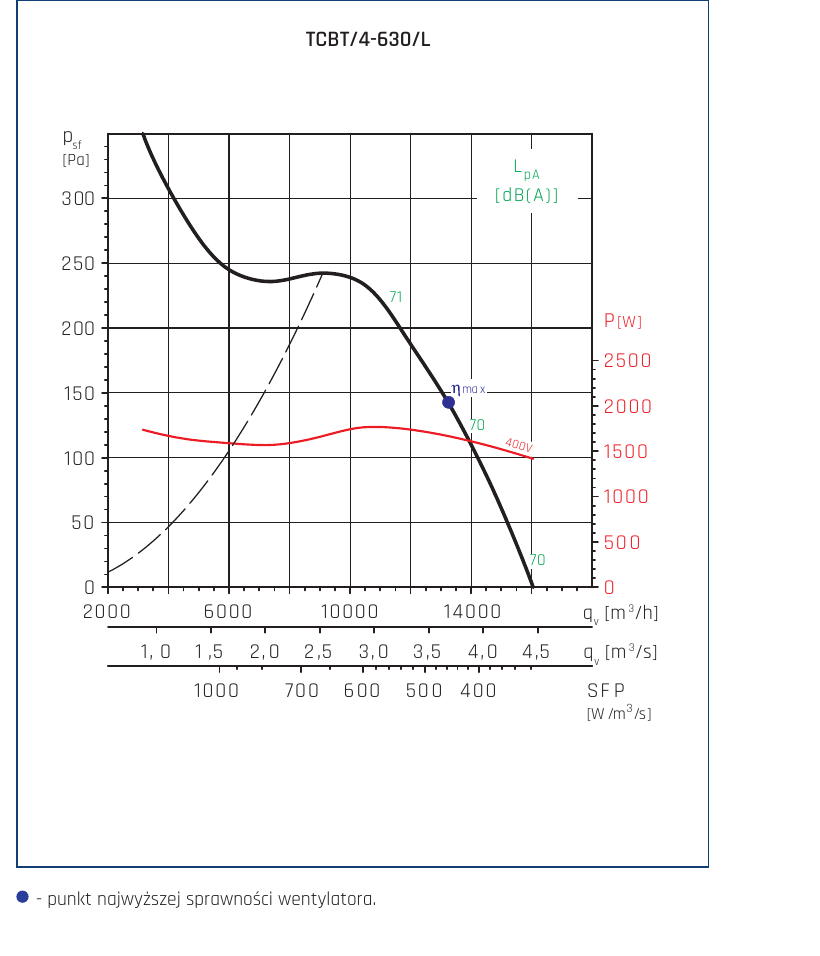

TCBT/4-630/L EX 400 1410 1770 3.4 16060 240 39 -40 70

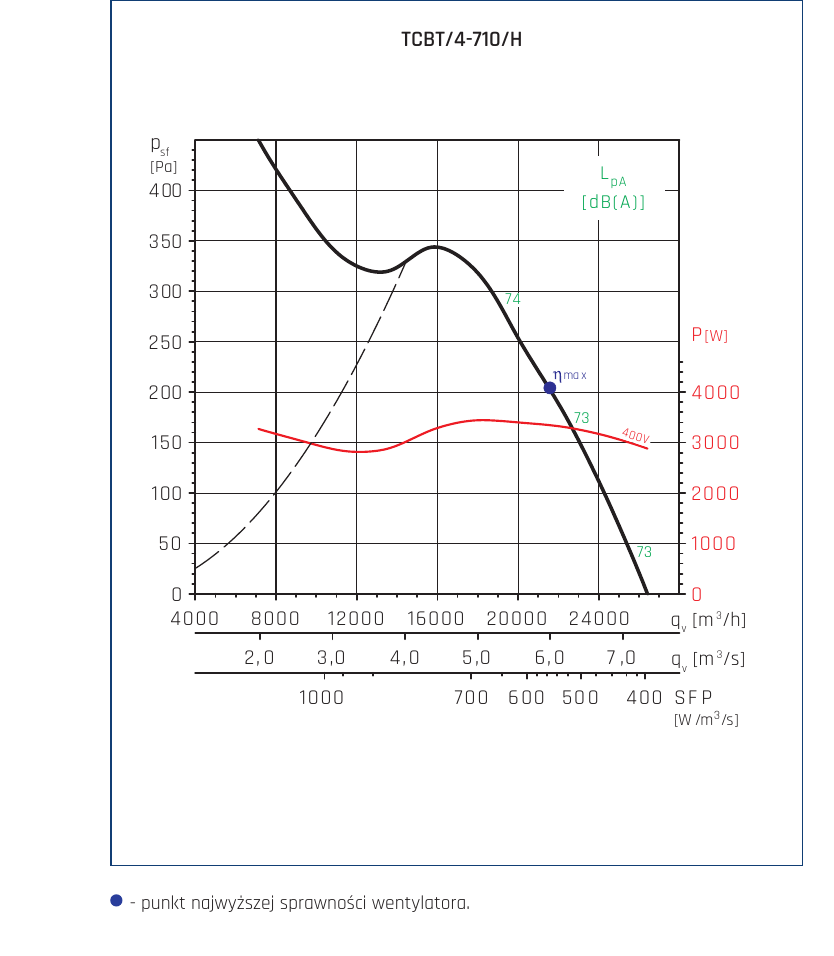

TCBT/4-710/H EX 400 1460 3441 6.1 26420 340 54 -20 40

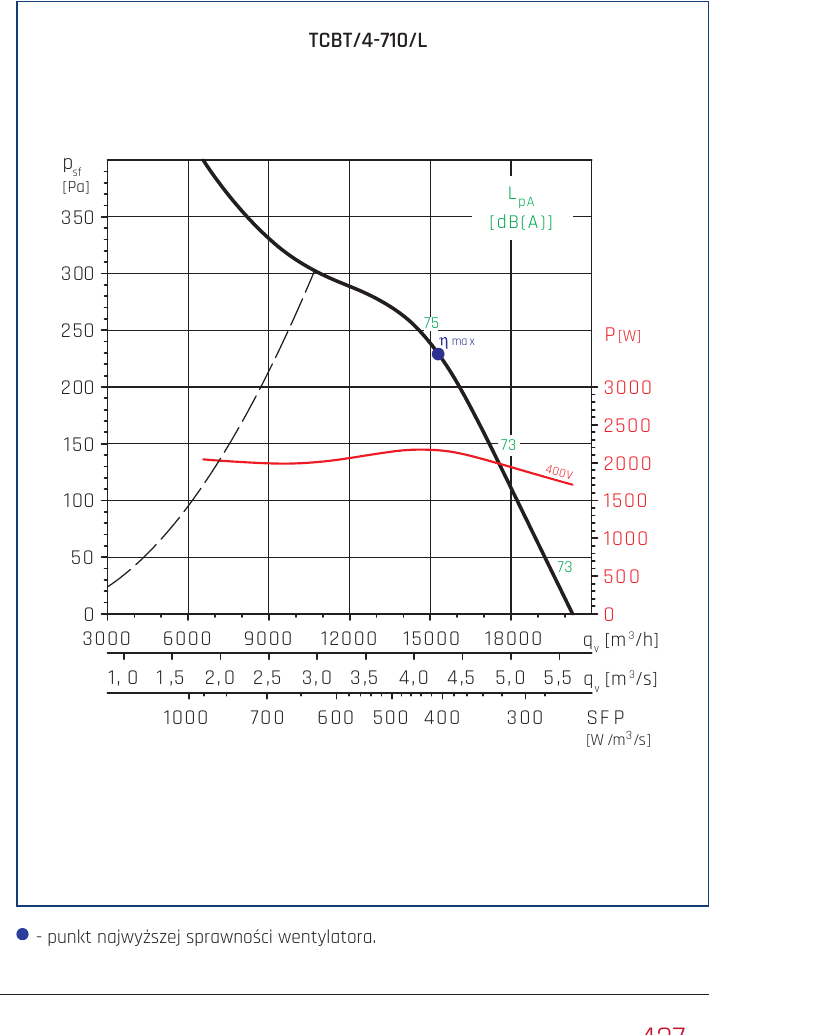

TCBT/4-710/L EX 400 1435 2175 3.7 20290 300 46 -20 40

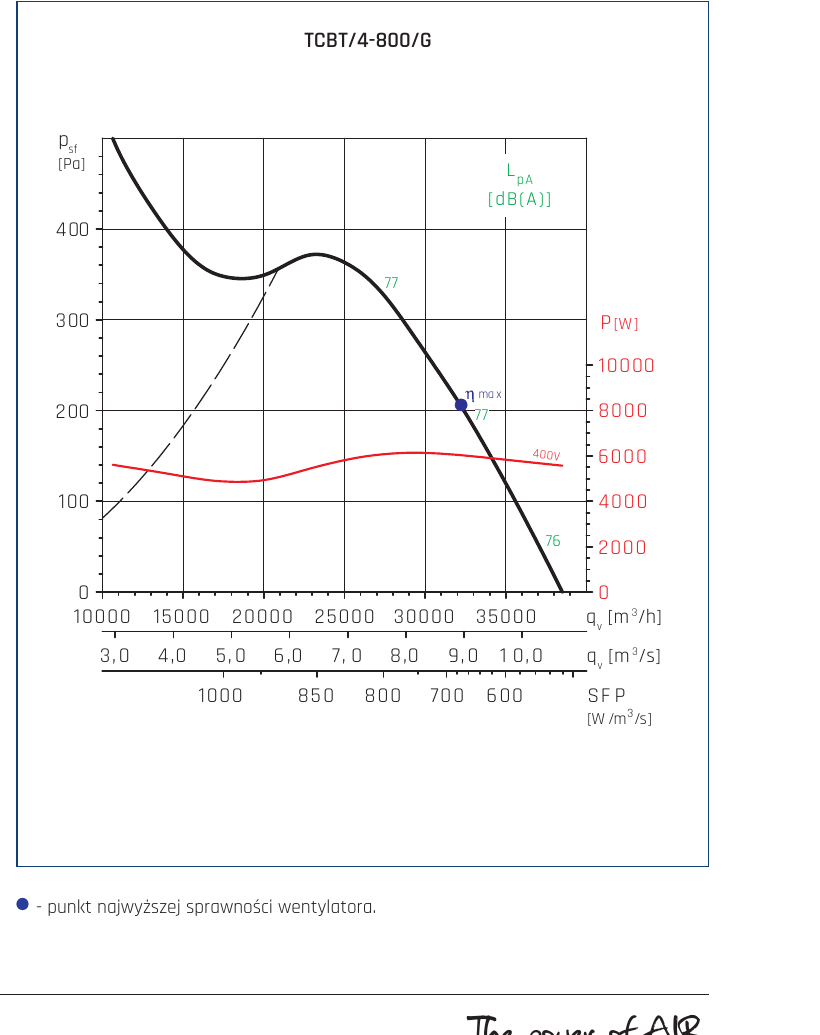

TCBT/4-800/G EX 400 1470 6146 11.1 38500 375 81 -20 40

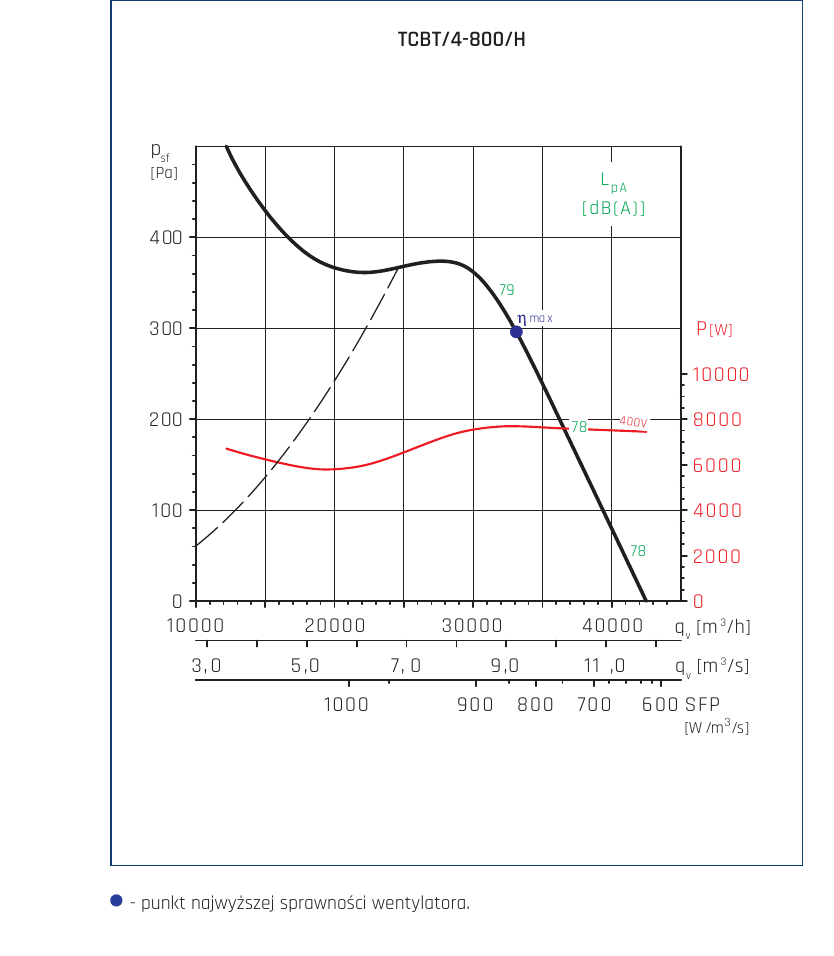

TCBT/4-800/H EX 400 1475 7688 13 42490 375 89 -20 40

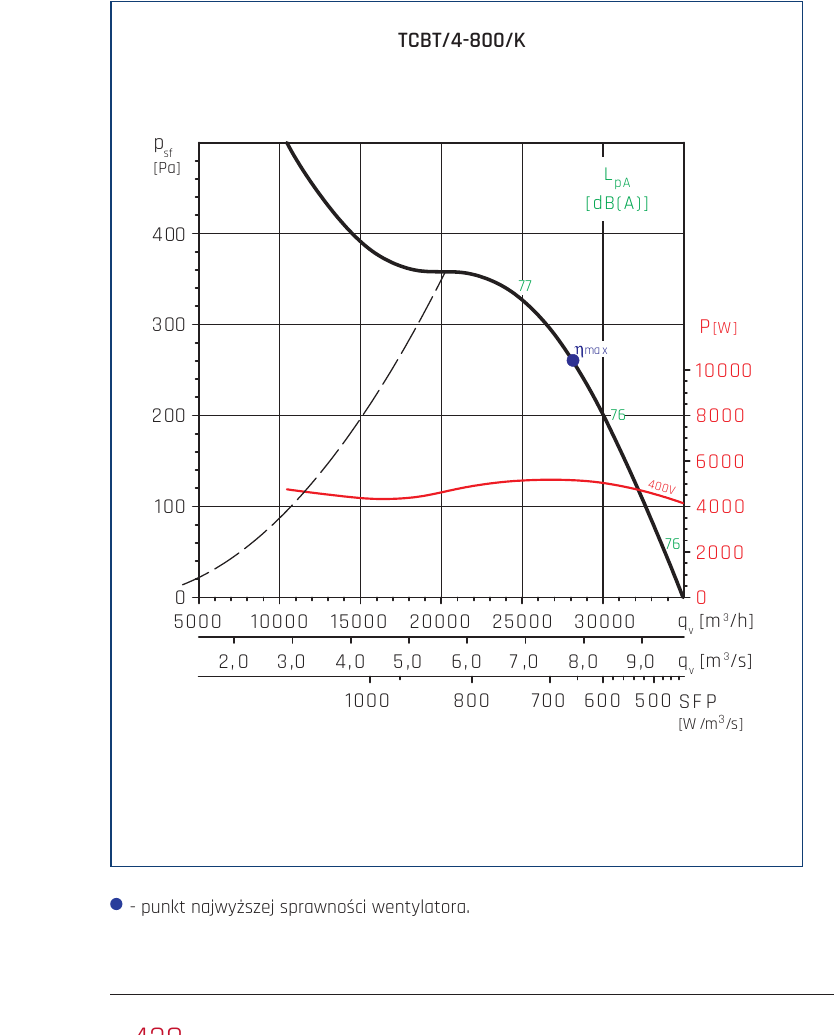

TCBT/4-800/K EX 400 1460 5177 8.8 34950 360 68 -20 40

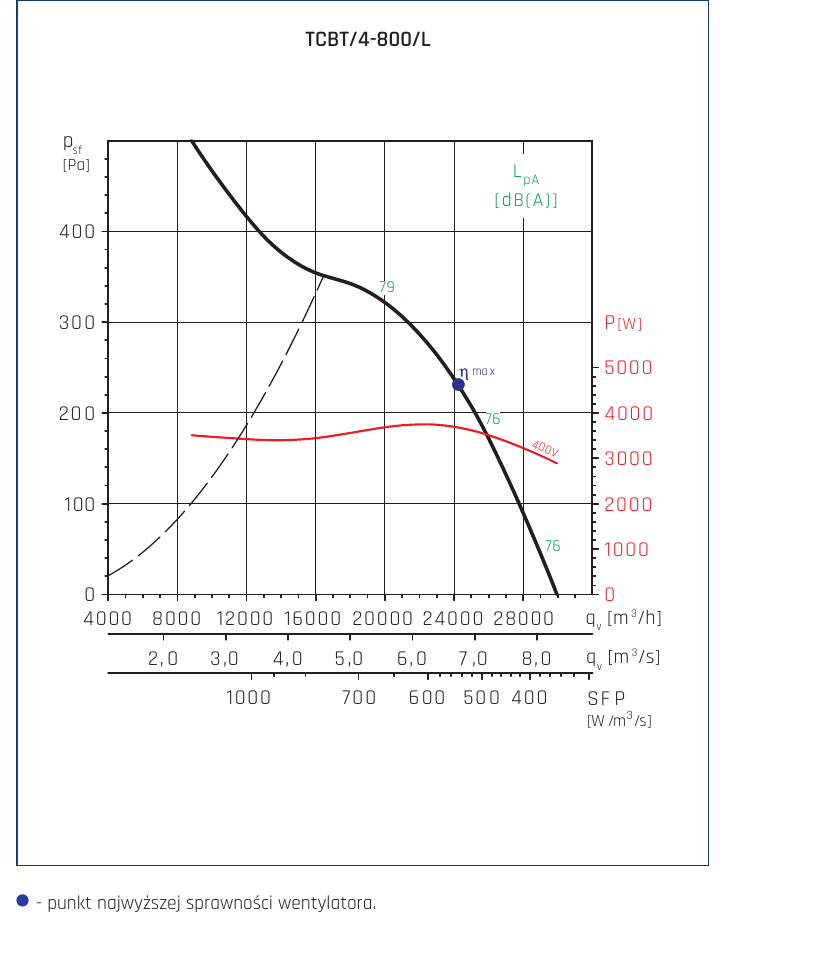

TCBT/4-800/L EX 400 1460 3750 6.5 29950 360 65 -20 40
TCBT/6-355/H EX 400 900 97 0.4 2250 28 13.2 -40 70

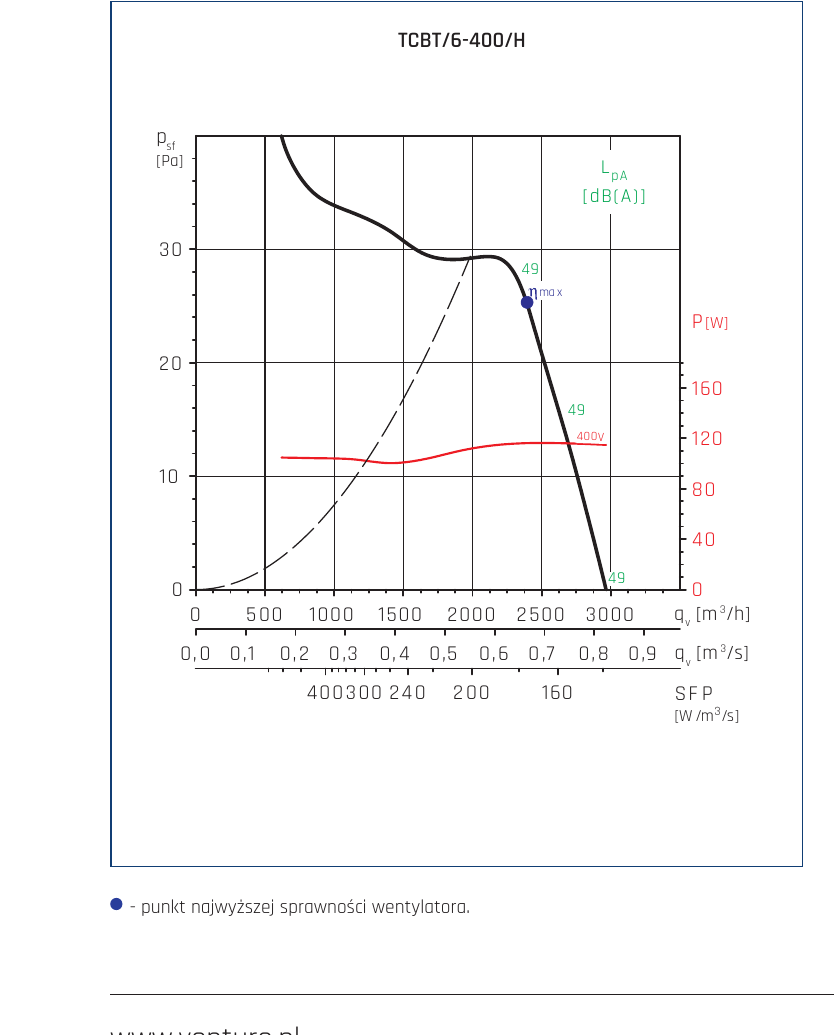

TCBT/6-400/H EX 400 860 116 0.4 2970 30 15.5 -40 70
TCBT/6-450/H EX 400 940 161 0.4 4020 65 20.7 -40 70
TCBT/6-500/H EX 400 915 290 0.7 6110 75 24.8 -40 70
TCBT/6-560/H EX 400 925 525 1.7 9020 105 33.5 -40 70

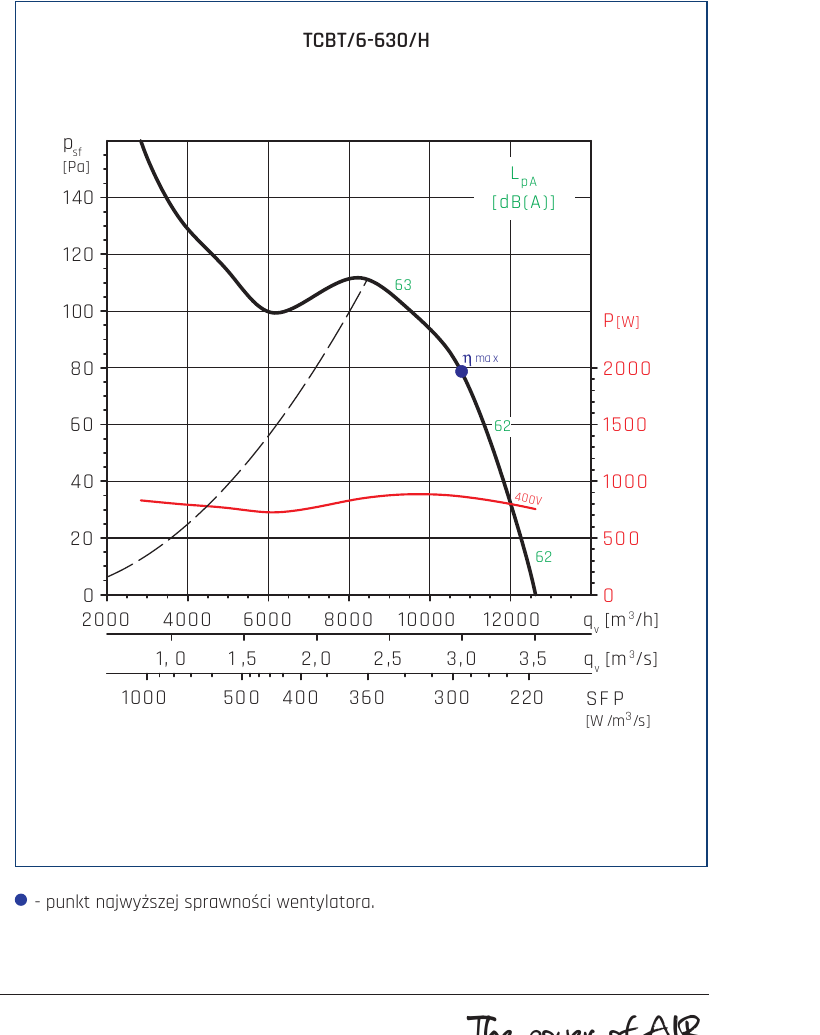

TCBT/6-630/H EX 400 960 887 2.8 12620 110 38.5 -40 70
TCBT/6-630/L EX 400 915 595 1.3 10940 105 38 -40 70
TCBT/6-710/H EX 400 910 1217 2.9 18550 130 46 -40 70
TCBT/6-710/L EX 400 920 957 2.6 16290 135 46 -40 70
TCBT/6-800/G EX 400 975 1968 4.6 26310 160 68 -20 40
TCBT/6-800/H EX 400 970 2345 5 27910 165 80 -20 40
TCBT/6-800/K EX 400 975 1592 3.3 24090 160 64 -20 40
TCBT/6-800/L EX 400 965 1278 2.7 20770 160 57 -20 40
Opis szczegółowy

Opis szczegółowy

Zastosowanie Wentylatora Przeciwwybuchowego Compact TCBT EX?

Wentylator przeciwwybuchowy jest przeznaczony do stosowania w przestrzeniach, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Znajduje zastosowanie w różnych gałęziach przemysłu, gdzie wymagane jest bezpieczne i skuteczne odprowadzanie powietrza oraz eliminacja zagrożenia wybuchu.
