Wentylator Osiowy Ścienny AFW

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylatory AFW są stosowane do:
• wentylacji ogólnej lokali handlowych i hal przemysłowych,
• wentylacji magazynów i składów magazynowych,
• wentylacji garaży, budynków użyteczności publicznej itp.

KONSTRUKCJA
• wirnik z tworzywa sztucznego wzmocnionego włóknem szklanym,
wyważany dynamicznie wg ISO 1940-1,
• płyta ścienna z blachy stalowej z siatką ochronną,
• płyta malowana na kolor czarny RAL 9005 (kategoria korozyjności C3),
• przepływ powietrza silnik -> wirnik (A),
• temperatura pracy -15°C do +40°C (modele jednofazowe),
-30°C do +60°C (modele trójfazowe do 400),
-30°C do +40°C (modele trójfazowe od 450).

SILNIK ELEKTRYCZNY
• asynchroniczny, jednofazowy, 230V, 50Hz (o mocy do 0,55kW),
• asynchroniczny, trójfazowy, 400V, 50Hz,
• klasa sprawności IE3,
• stopień ochrony IP55,
• klasa izolacji F,
• przystosowany do regulacji napięciowej (silniki jednofazowe),
• przystosowany do regulacji częstotliwościowej (silniki trójfazowe).

WYKONANIA SPECJALNE
• wirnik aluminiowy,
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik o innym stopniu ochrony IP,
• silnik o innej klasie izolacji,
• silnik wyposażony w czujniki,
• temperatura pracy poniżej -20°C oraz powyżej +40°C.

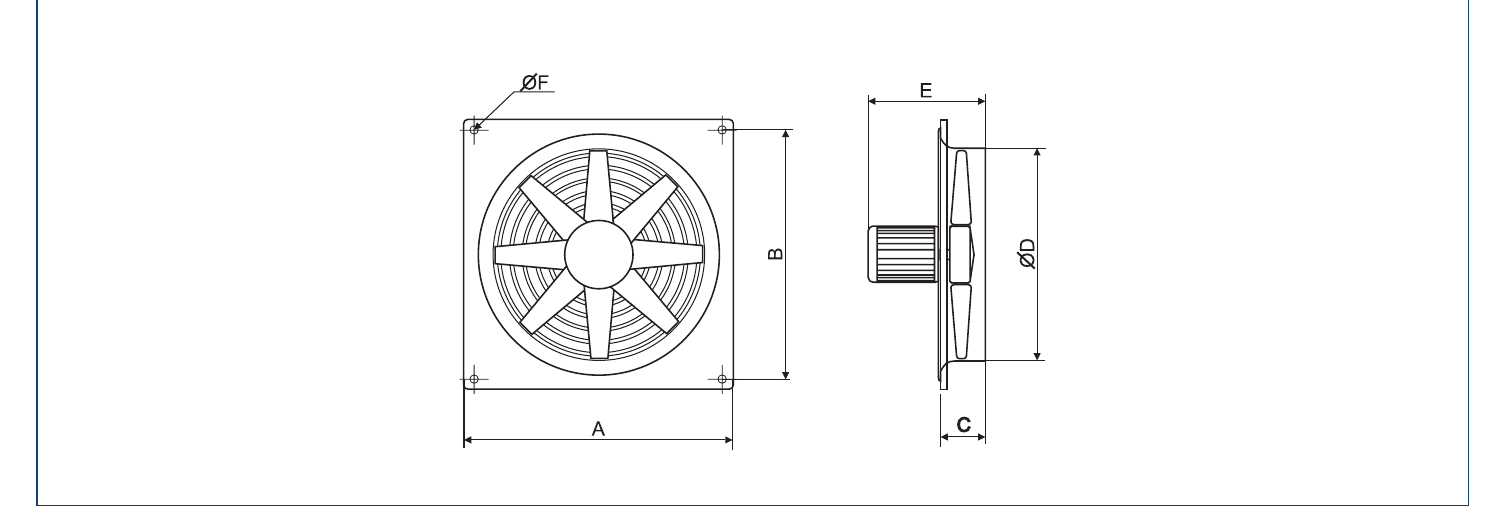

Wymiary

Wymiary

Typ
 A B C ØD E ØF
250 315 260 65 254 275 10
315 400 330 80 315 290 10
355 450 380 87 355 300 10
400 500 420 90 400 320 10
450 560 480 103 450 320 10
500 630 560 109 500 320 10
560 710 630 110,5 560 400 10
630 800 710 115 630 425 12
710 900 800 108 710 430 12

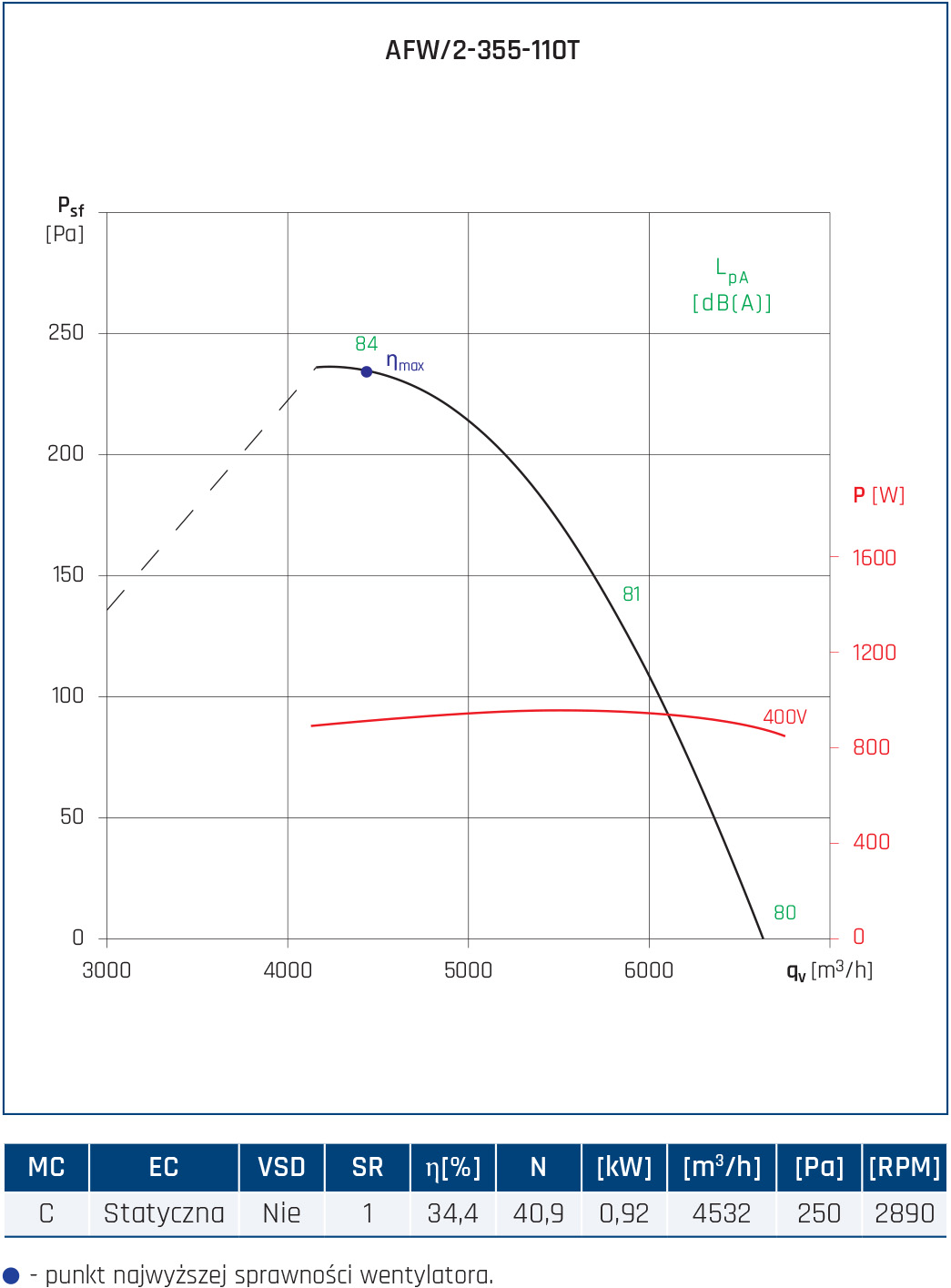

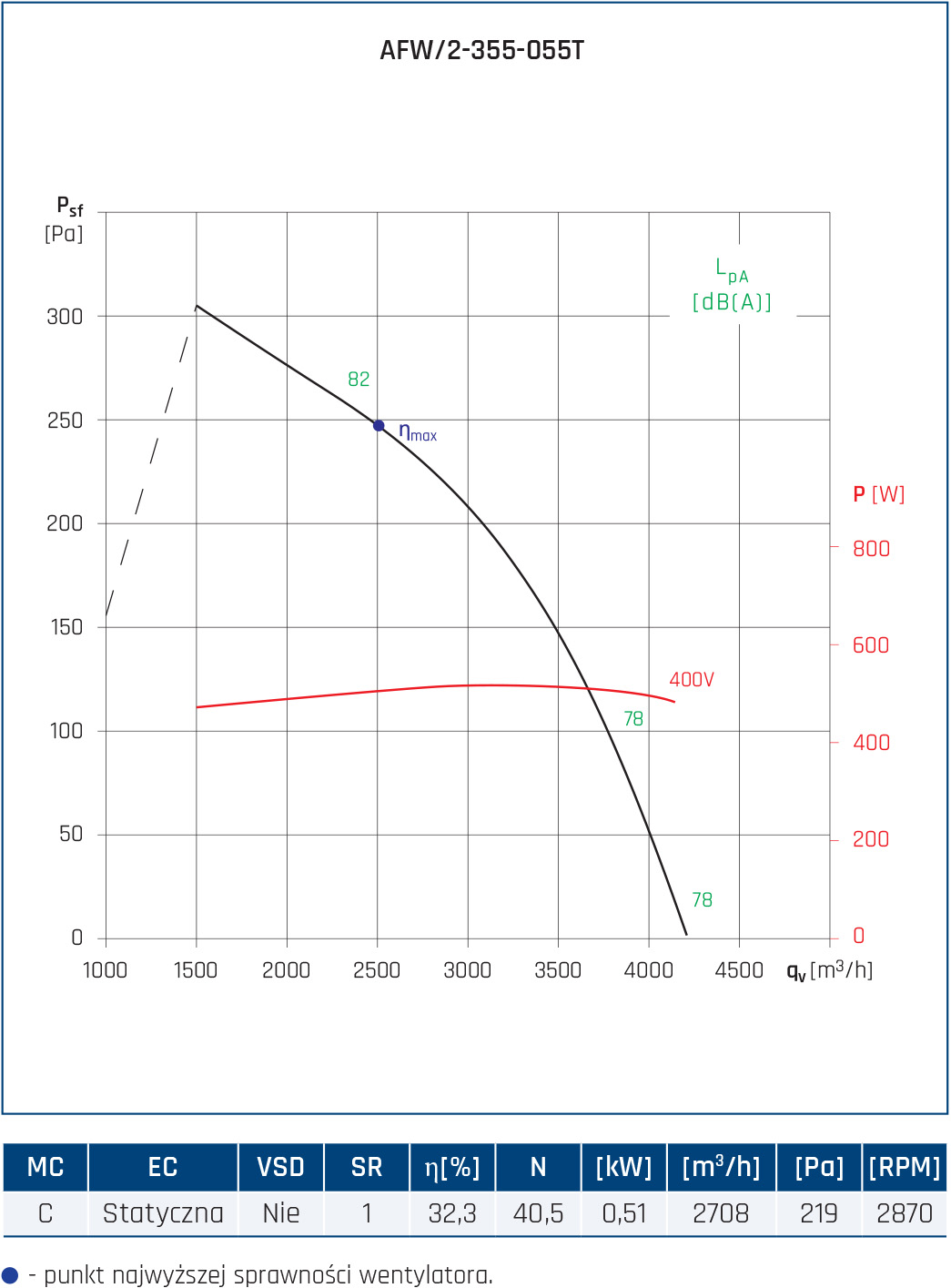

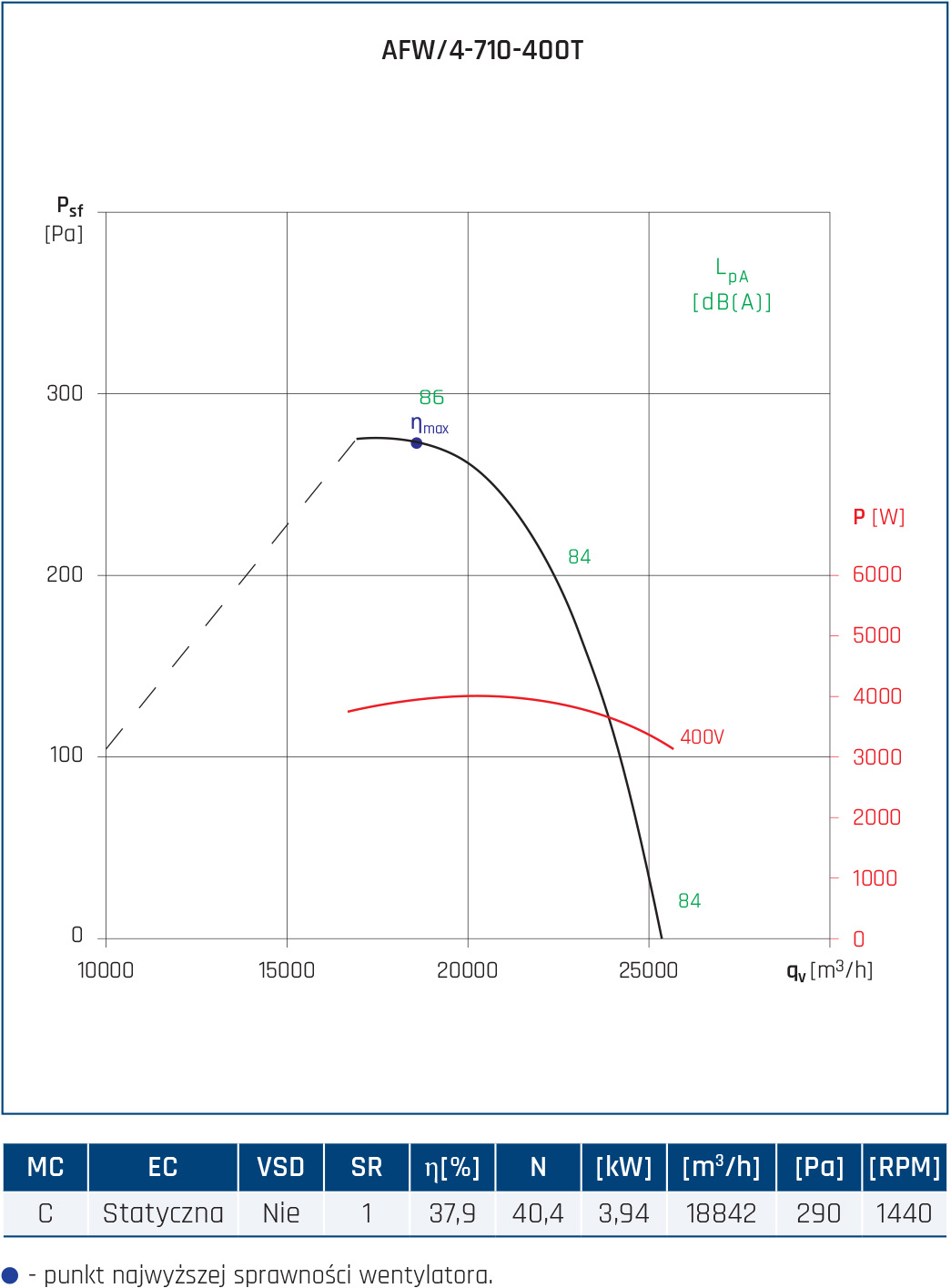

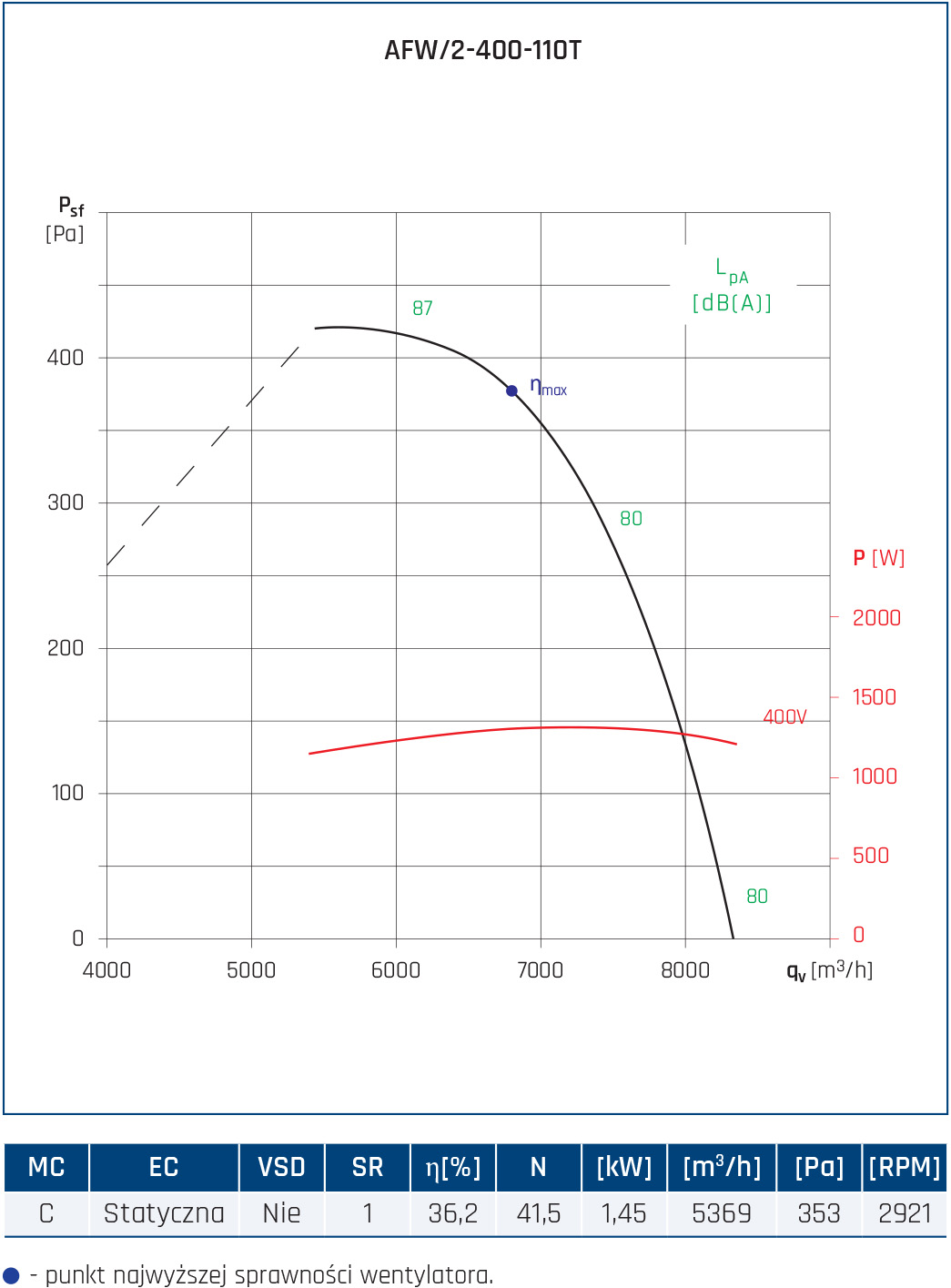

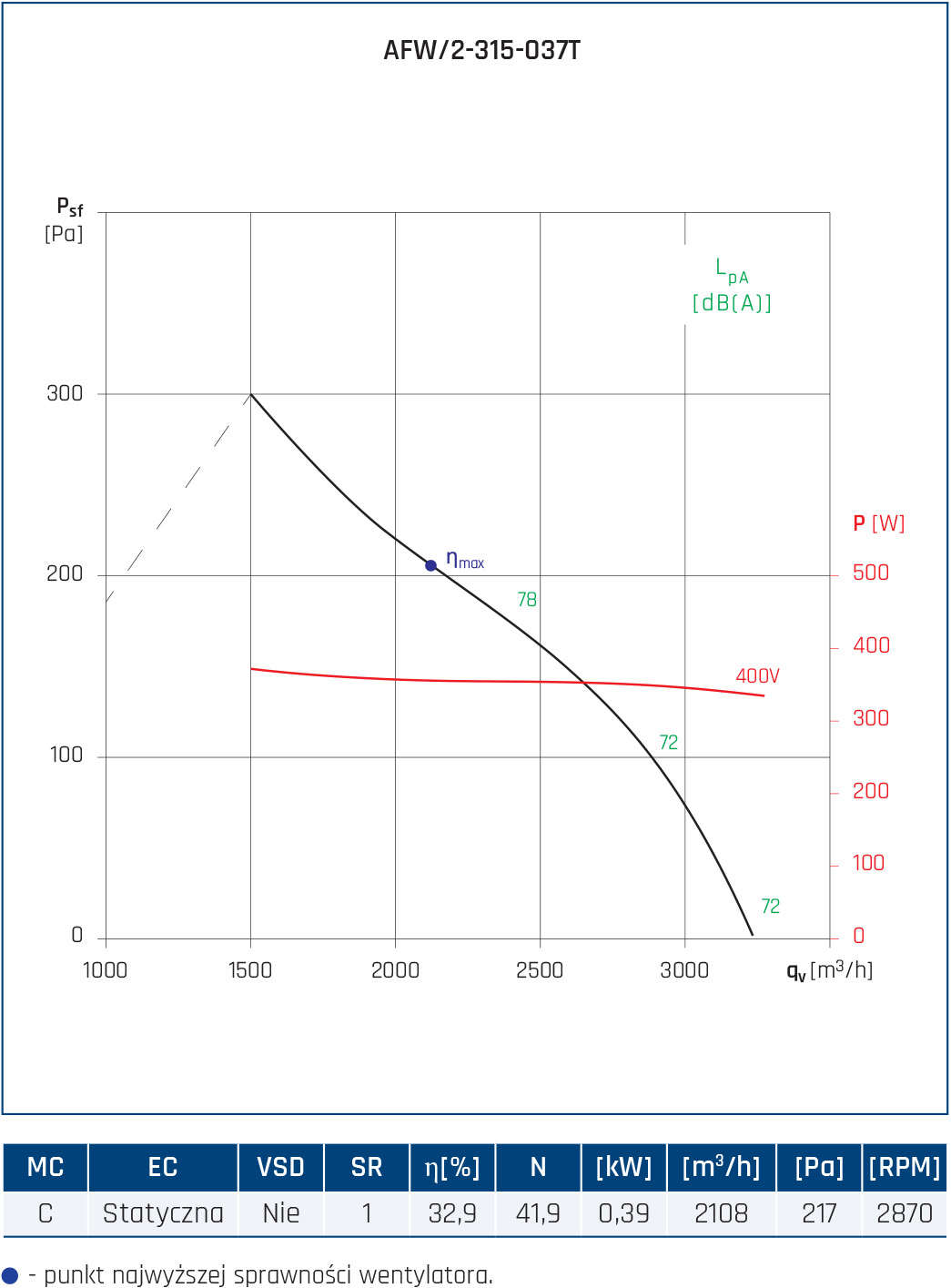

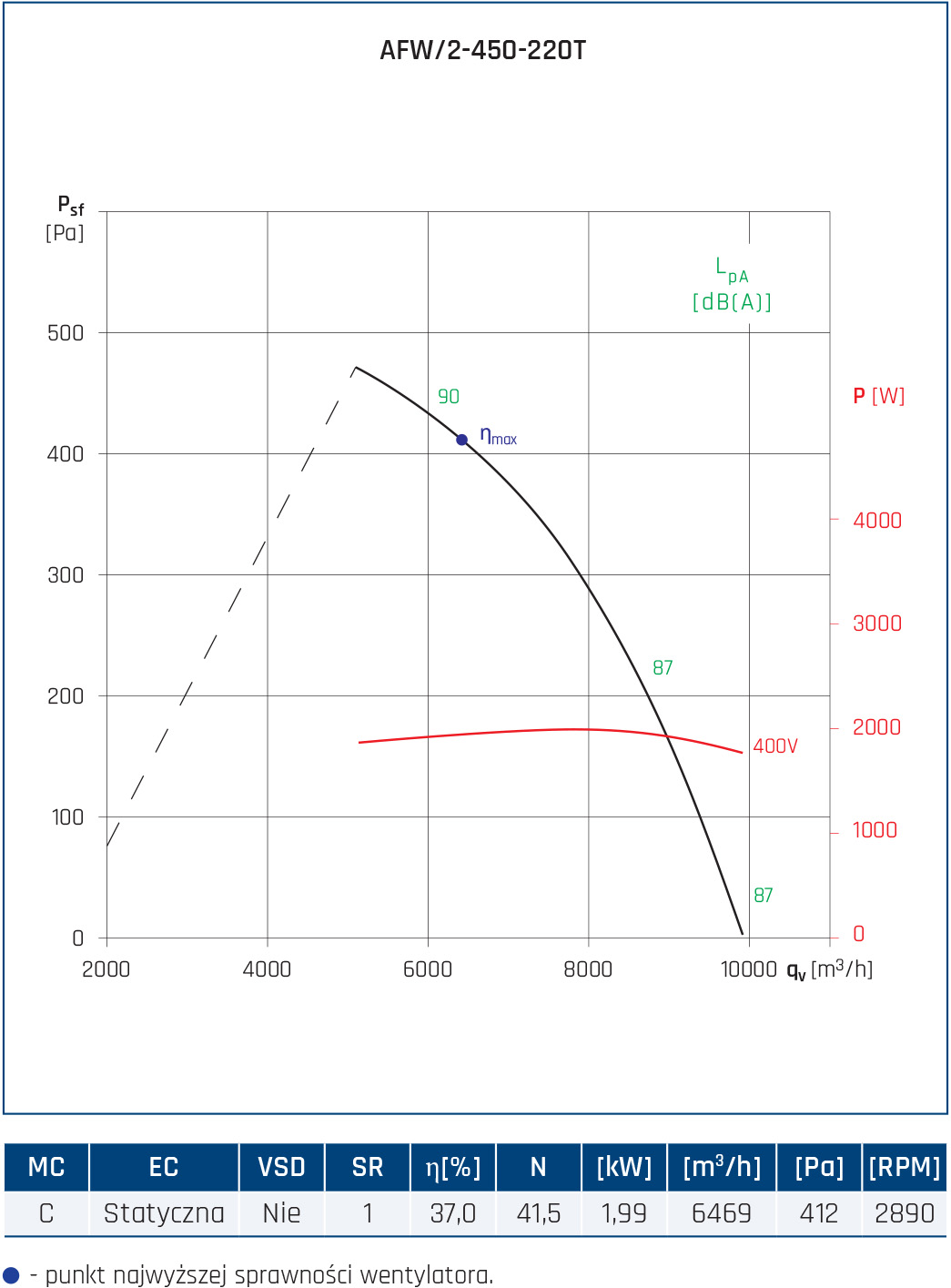

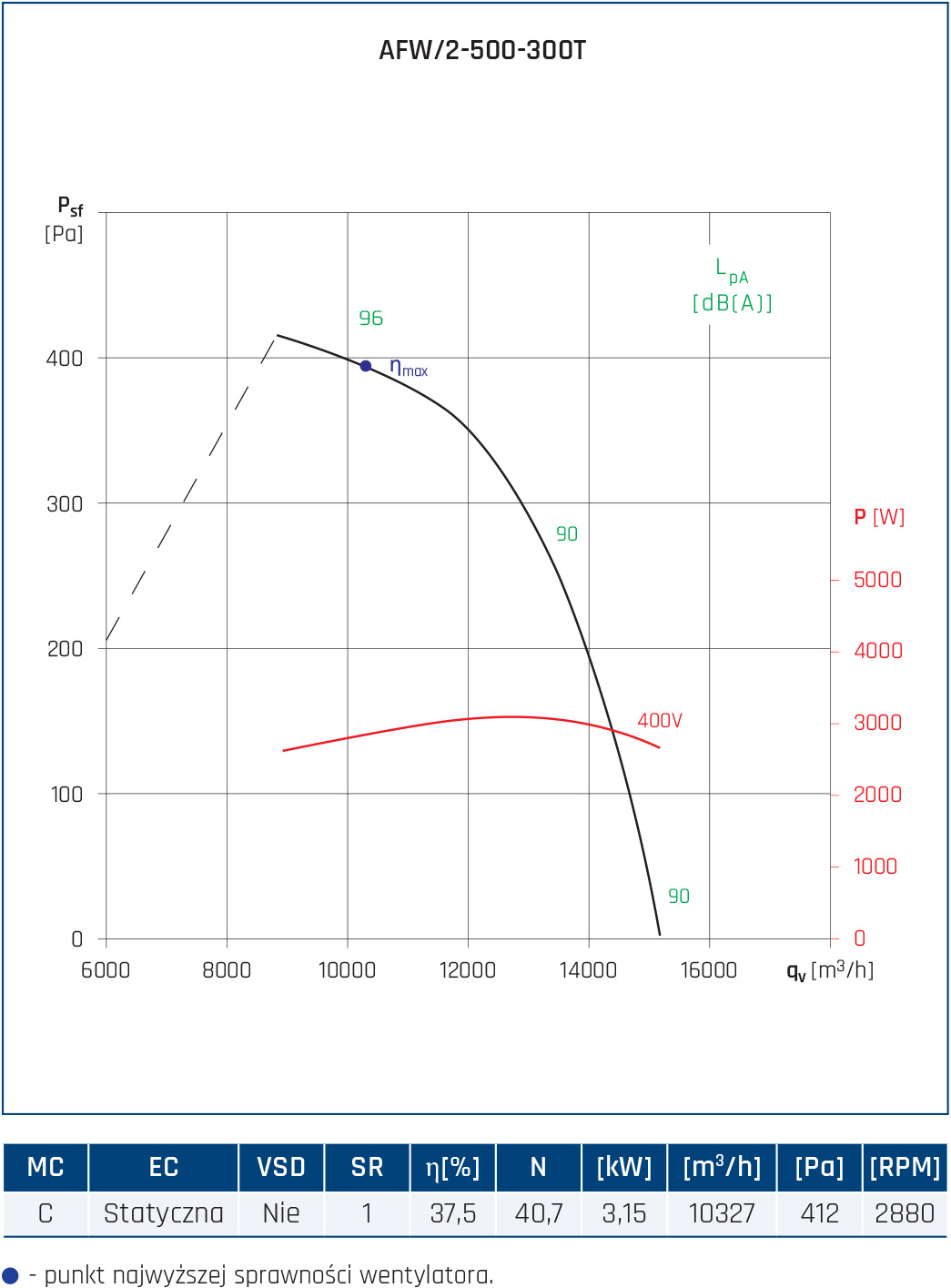

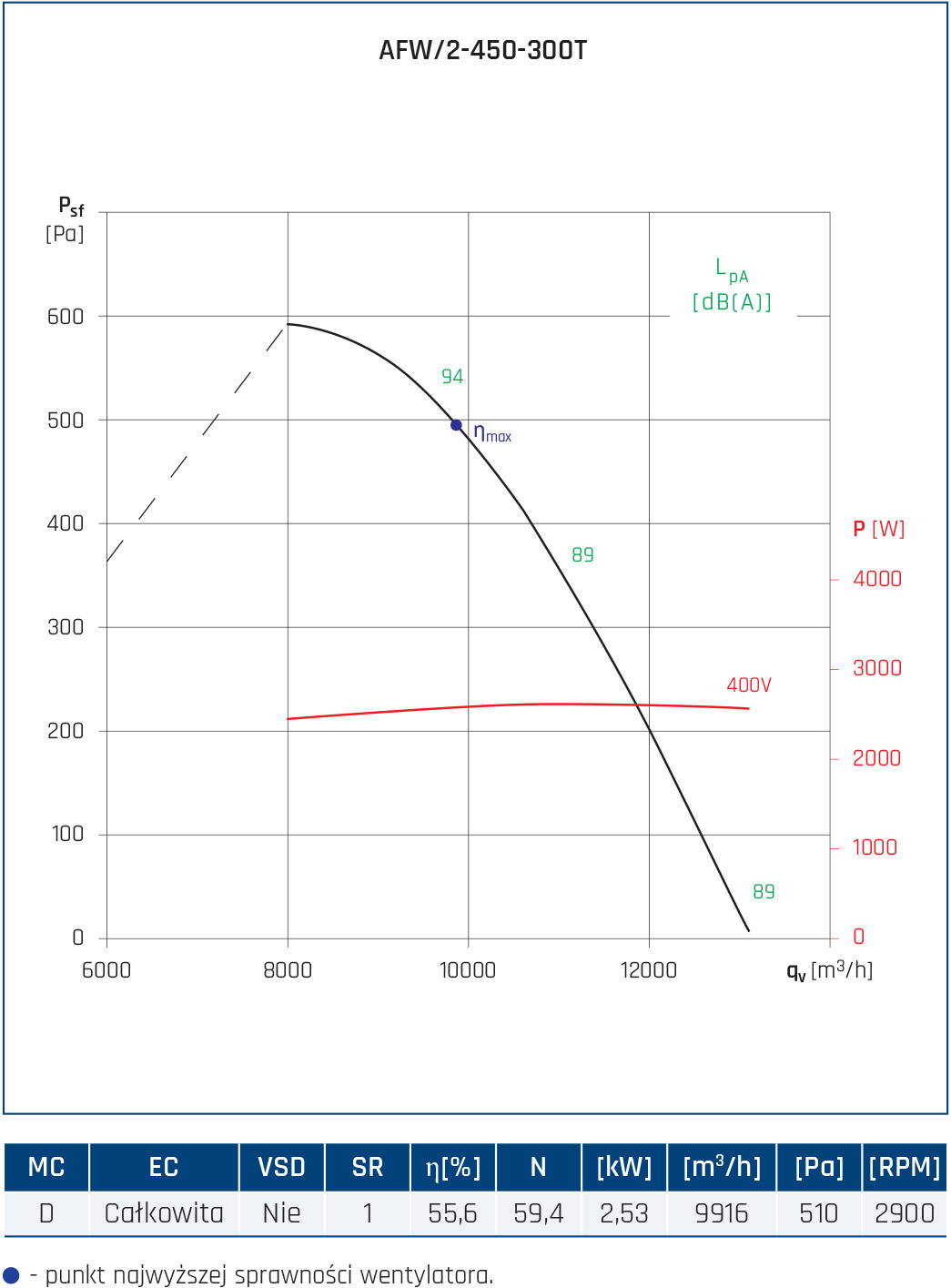

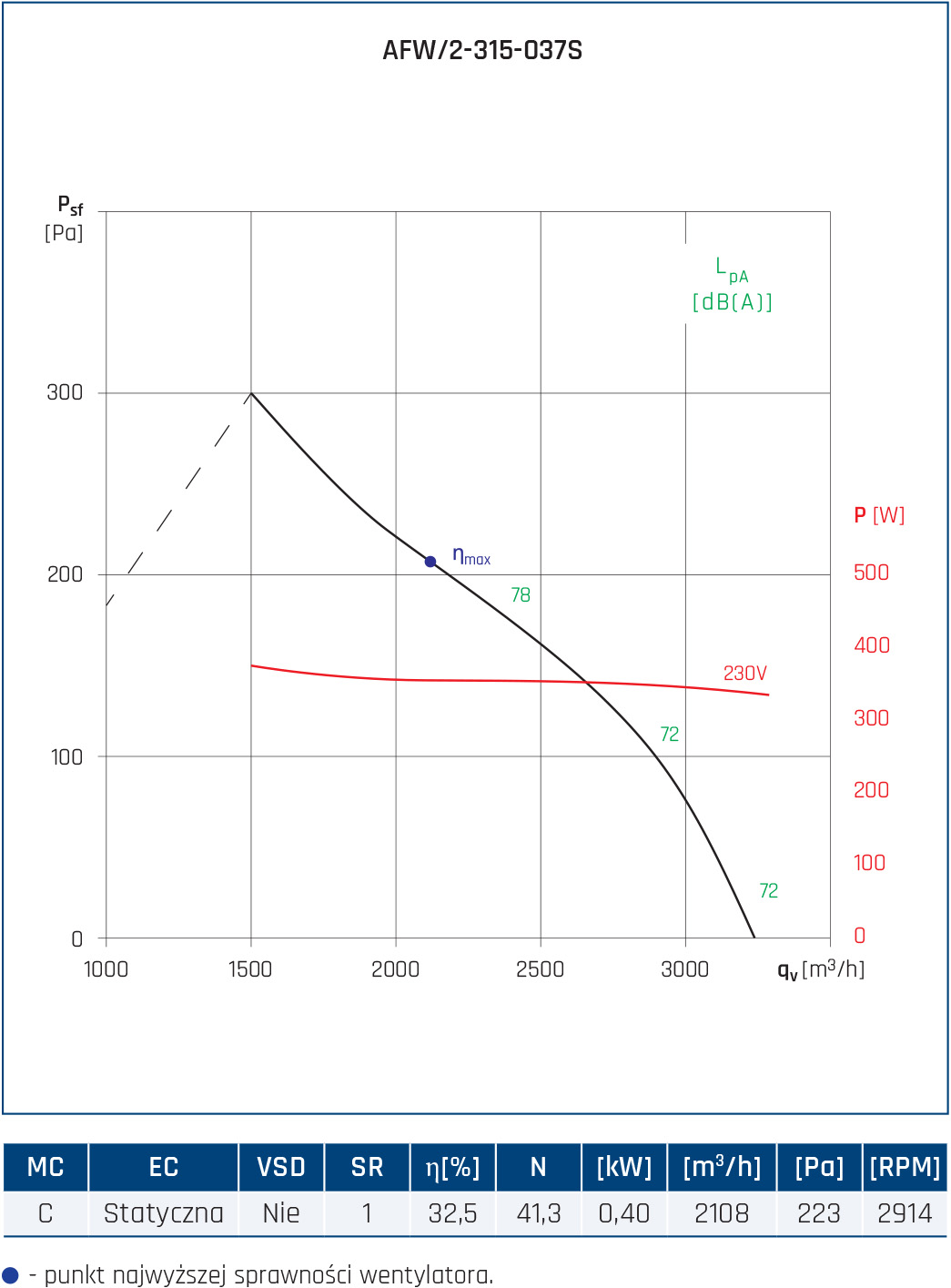

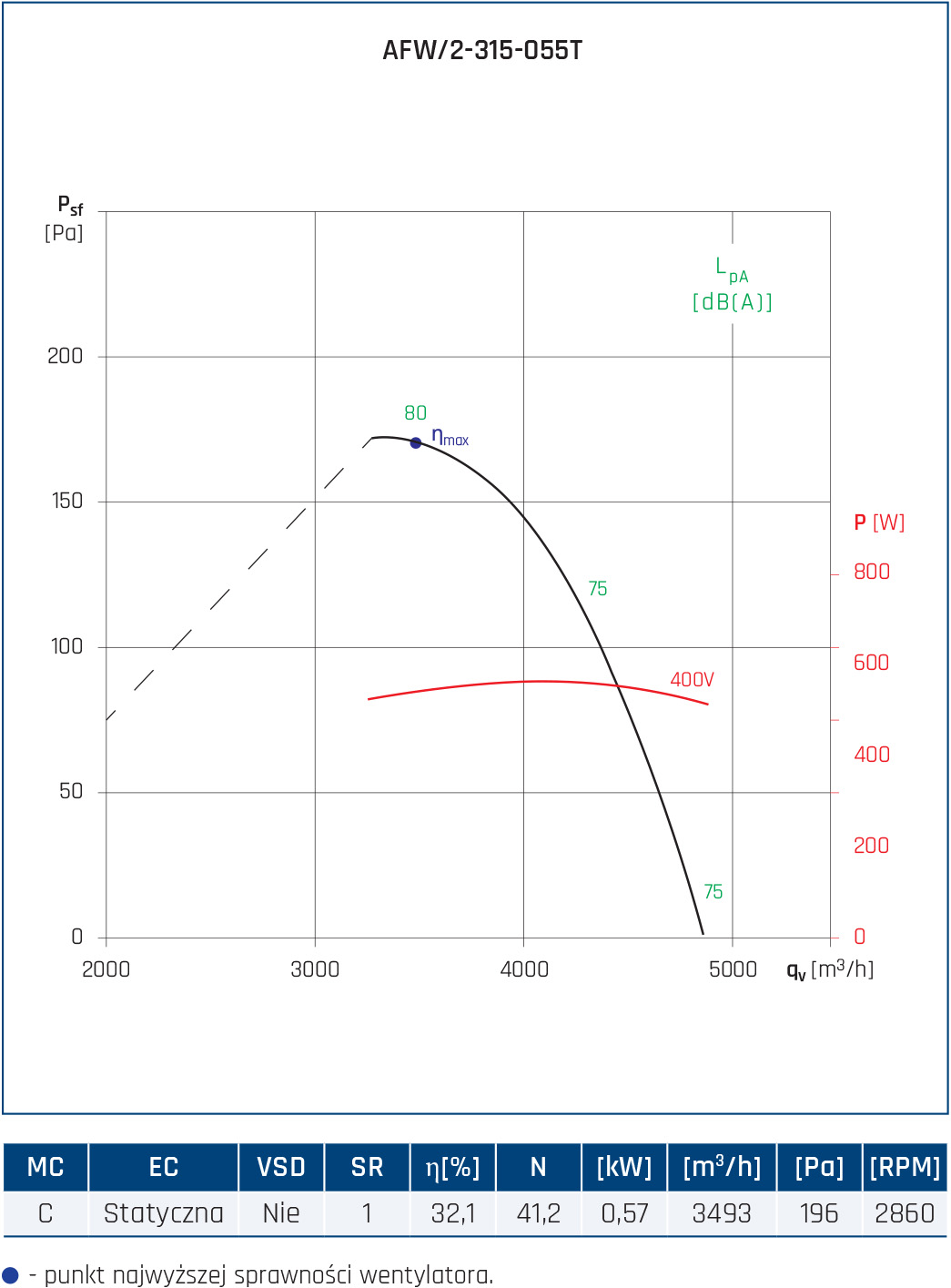

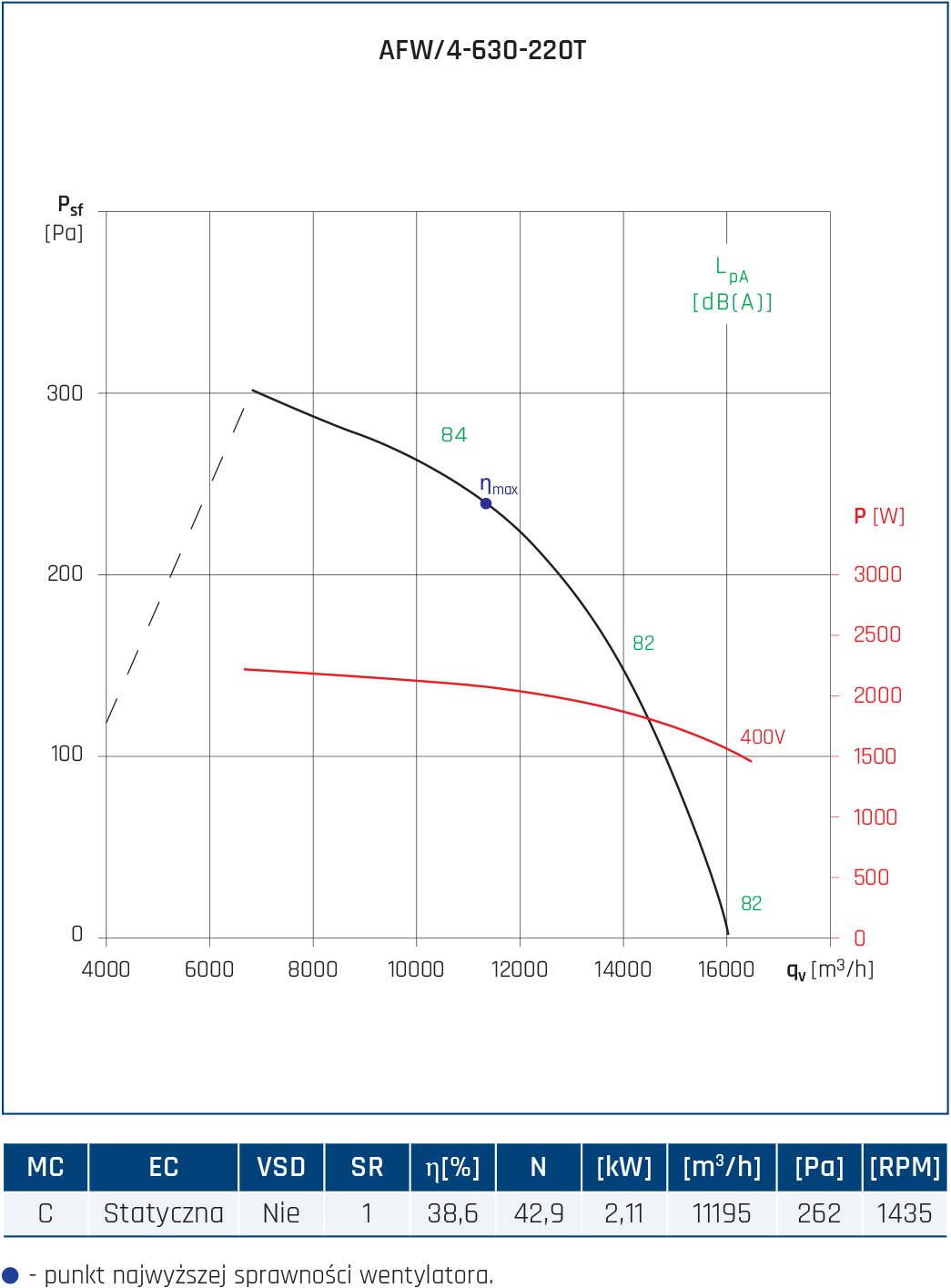

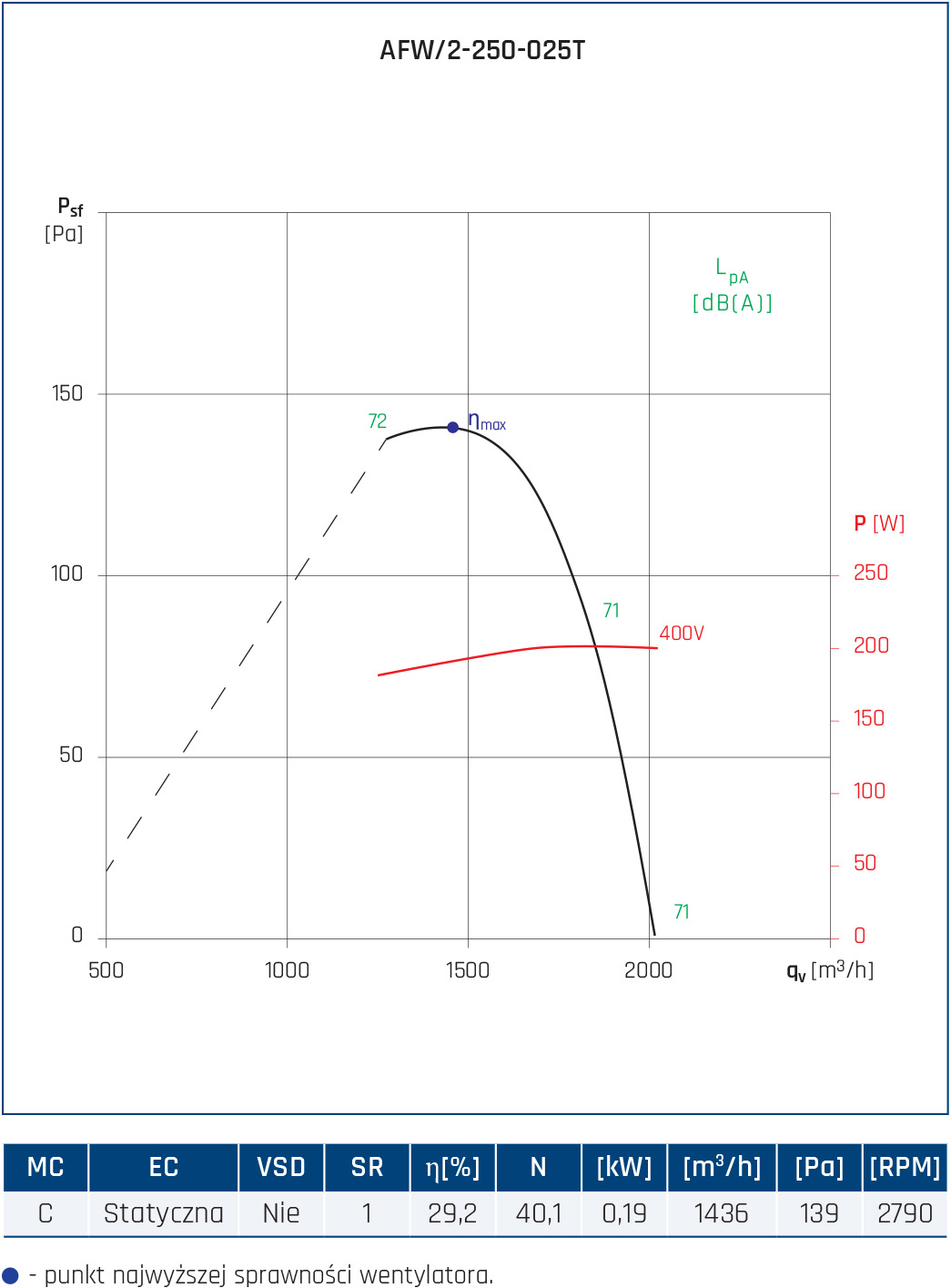

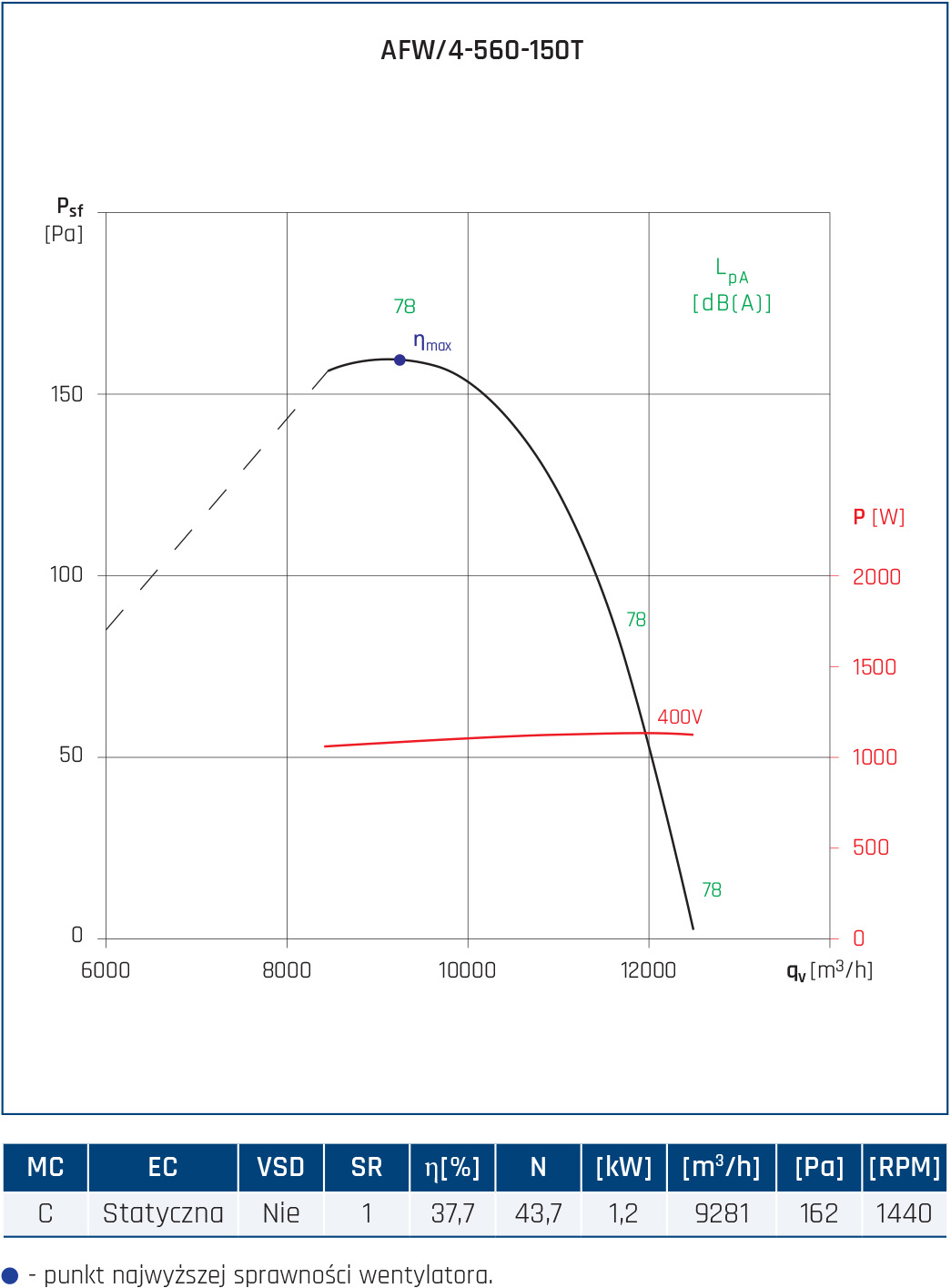

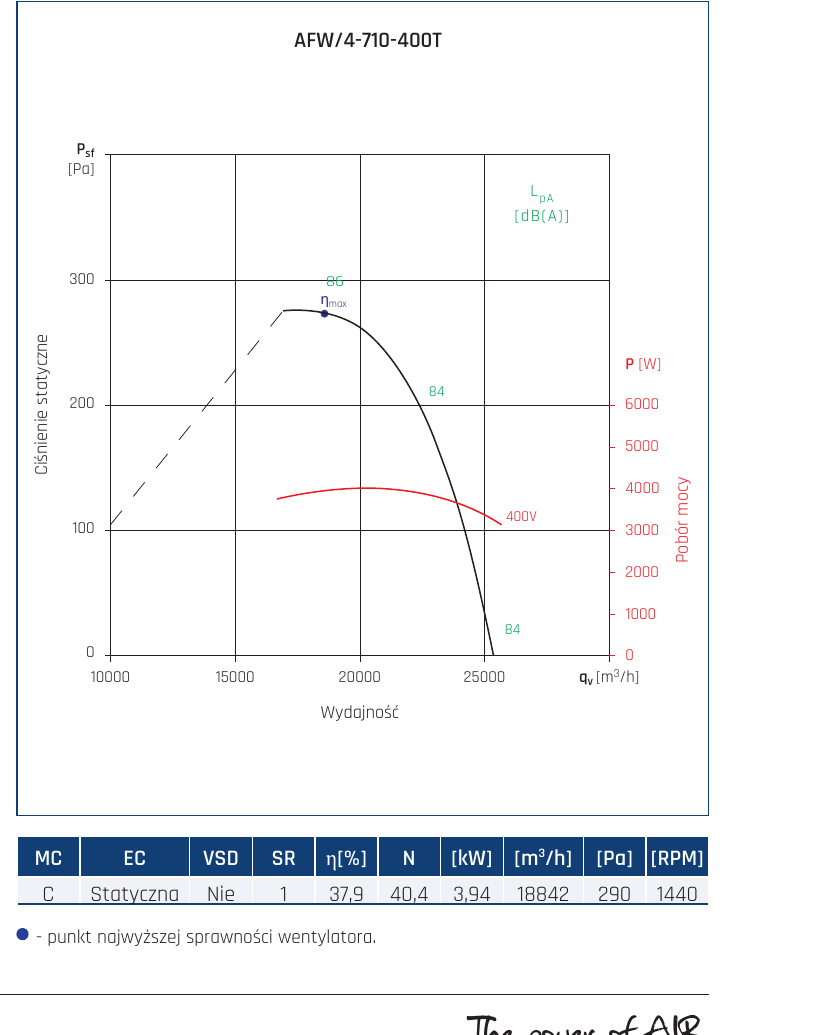

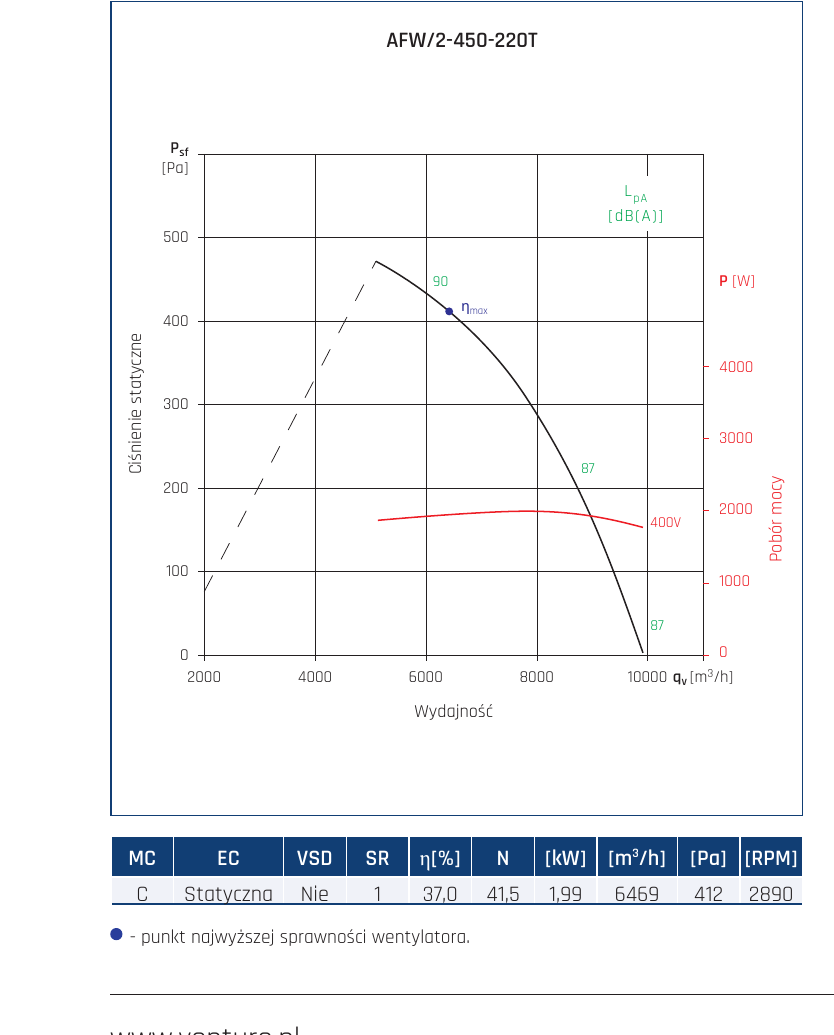

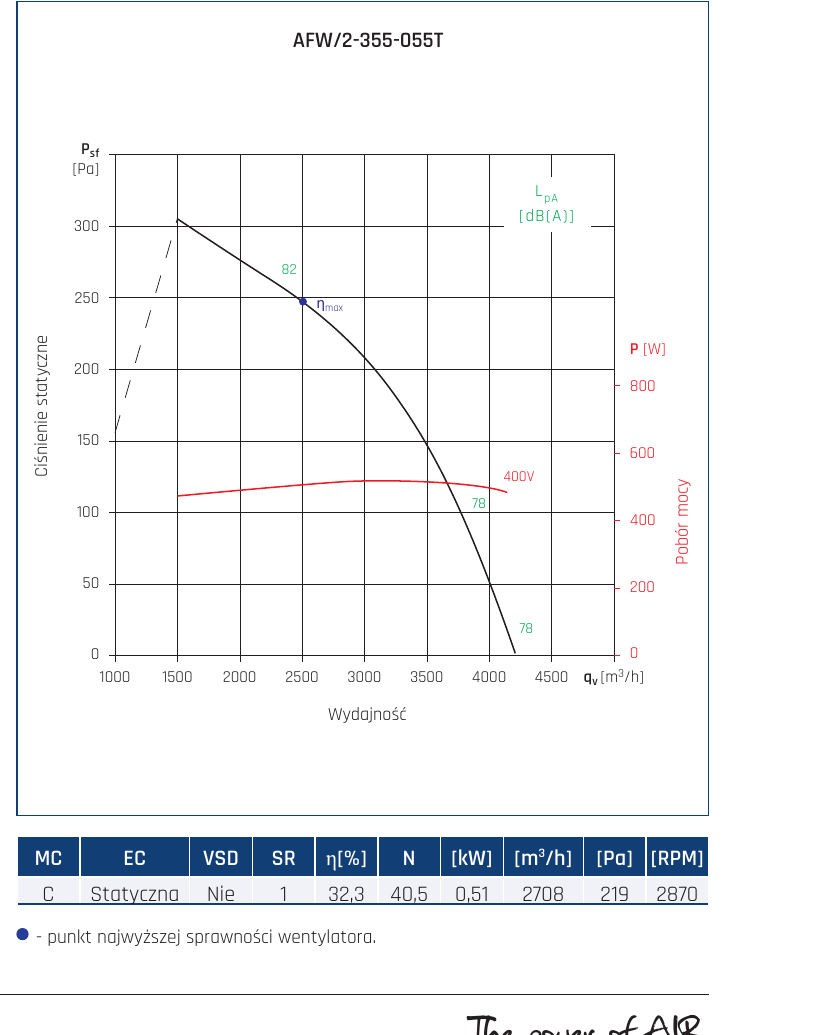

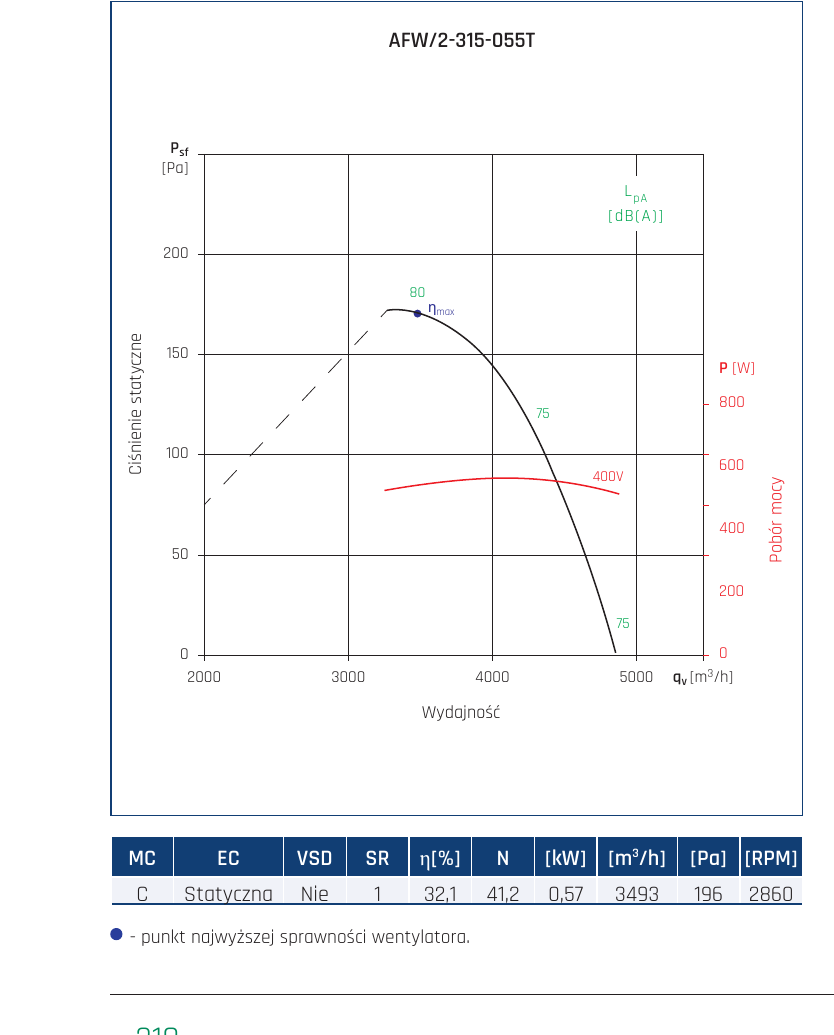

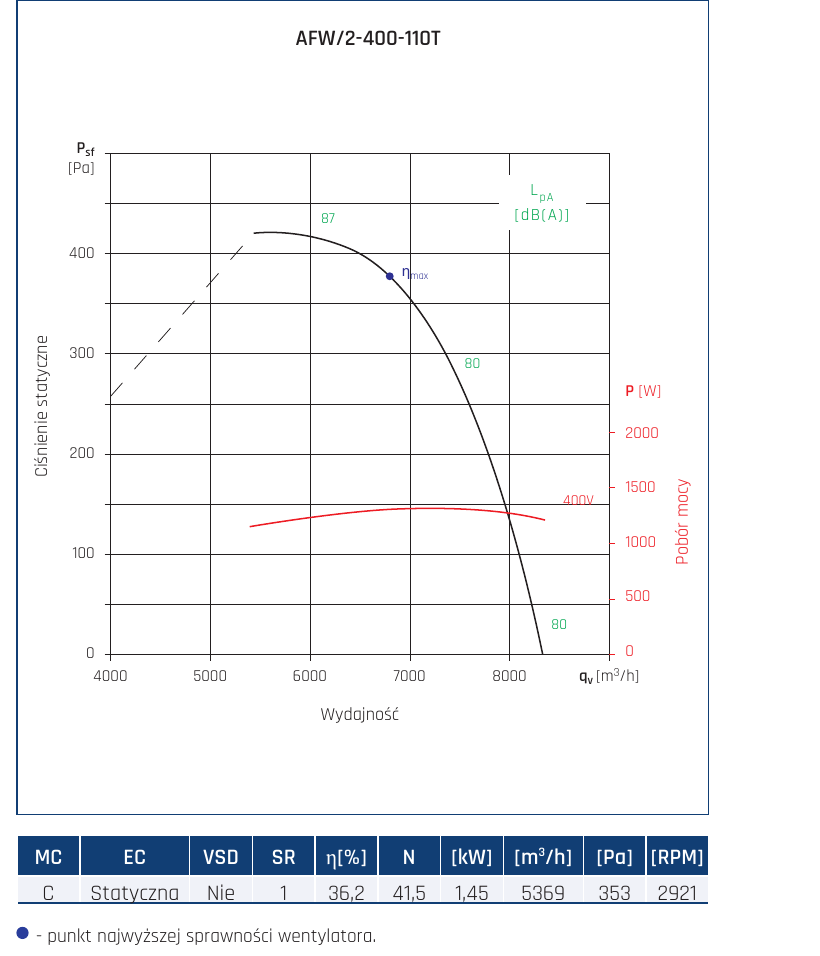

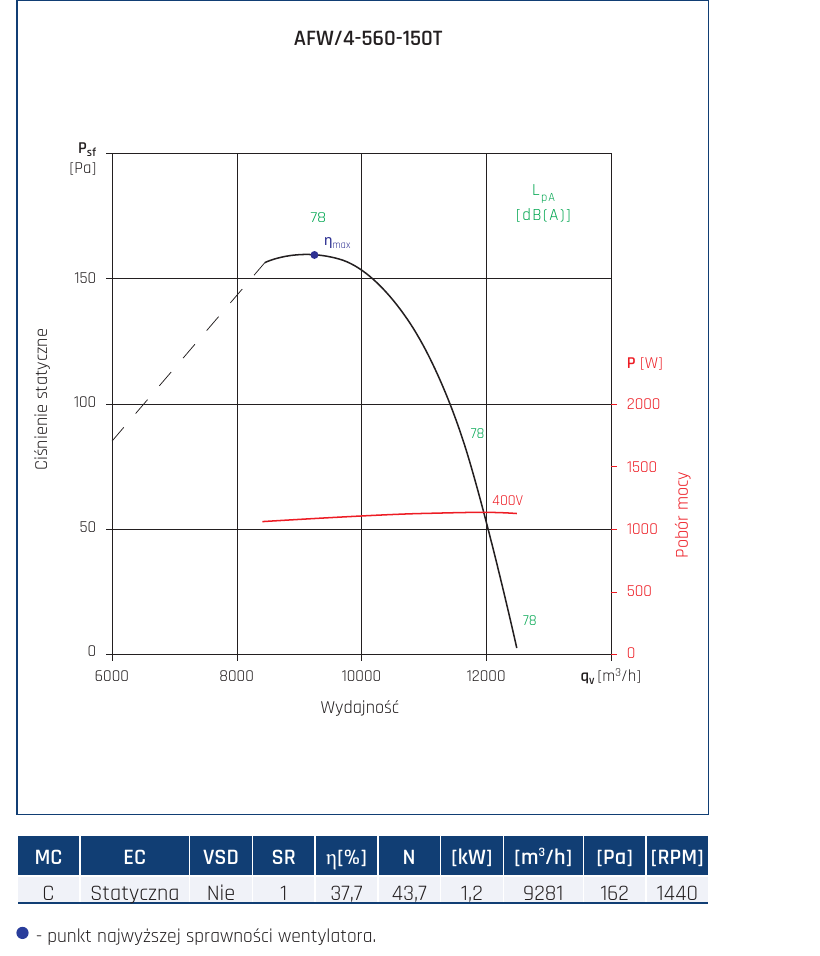

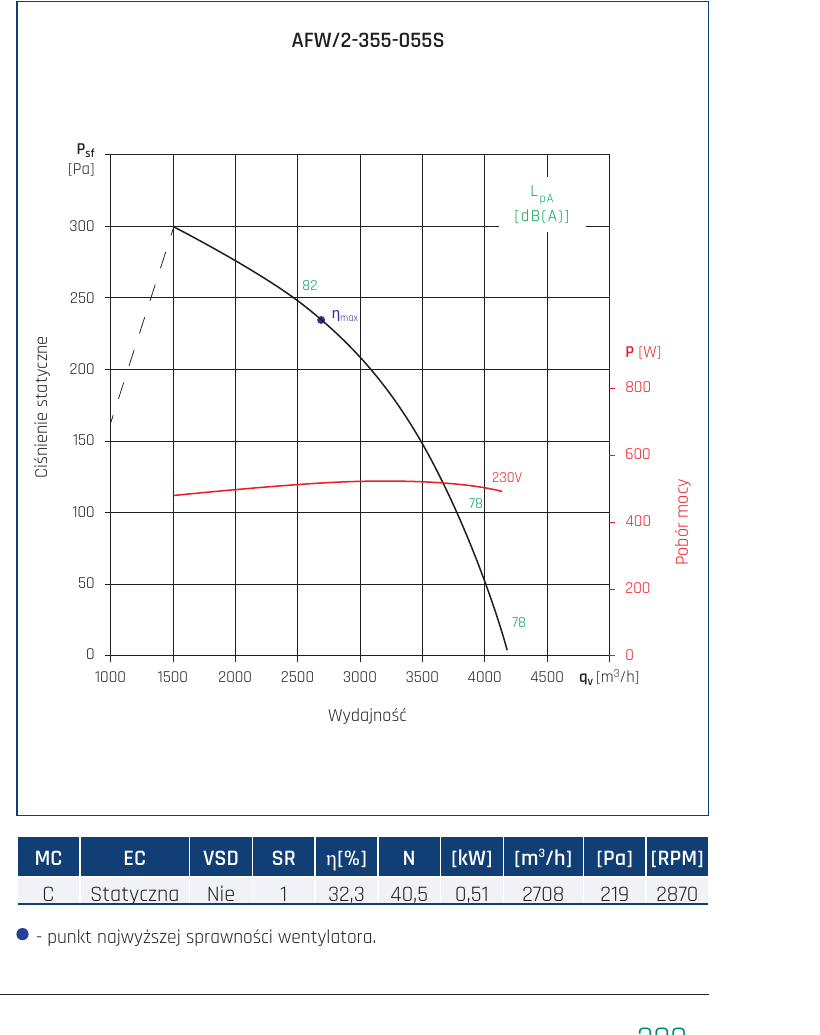

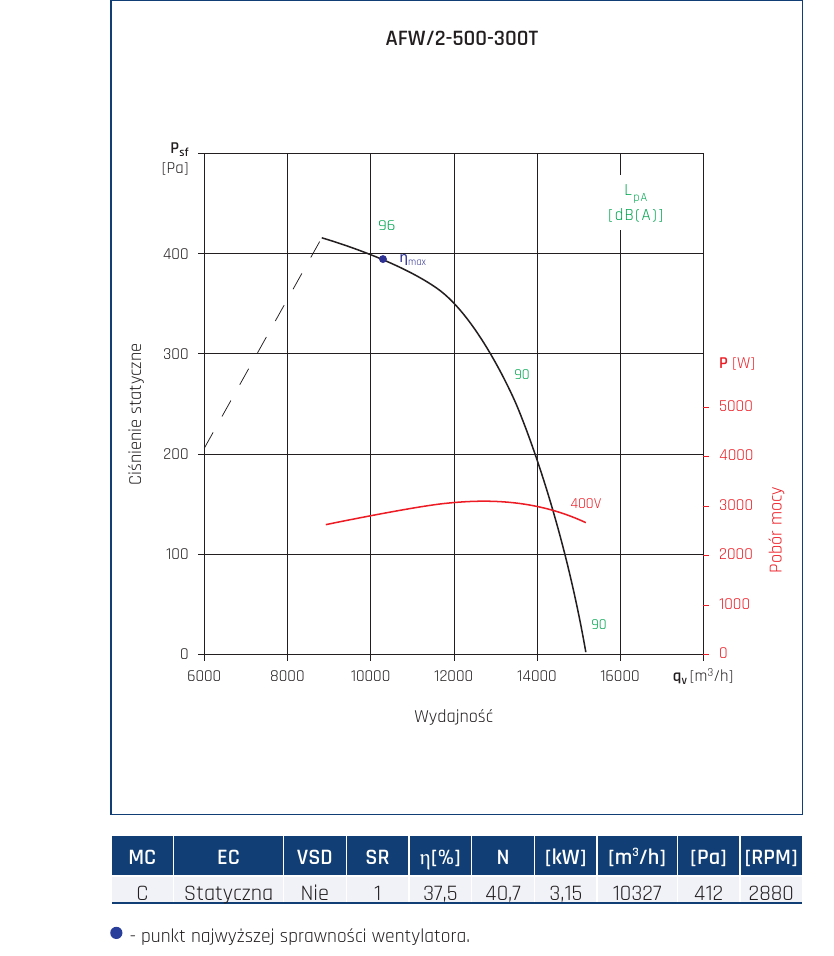

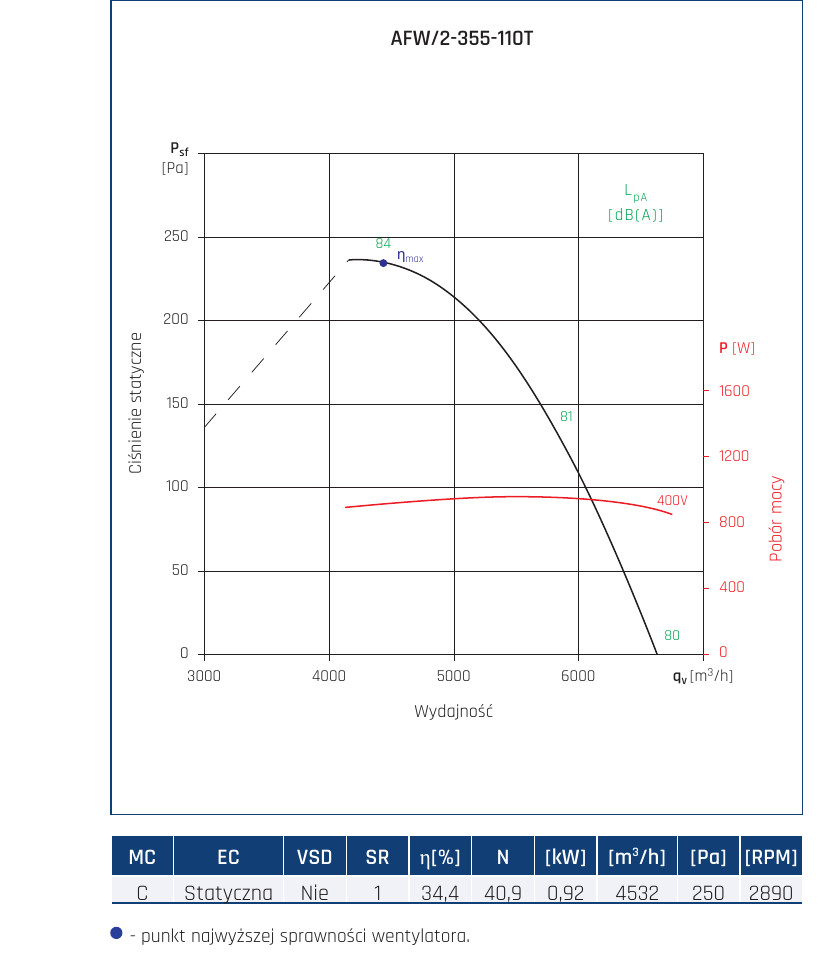

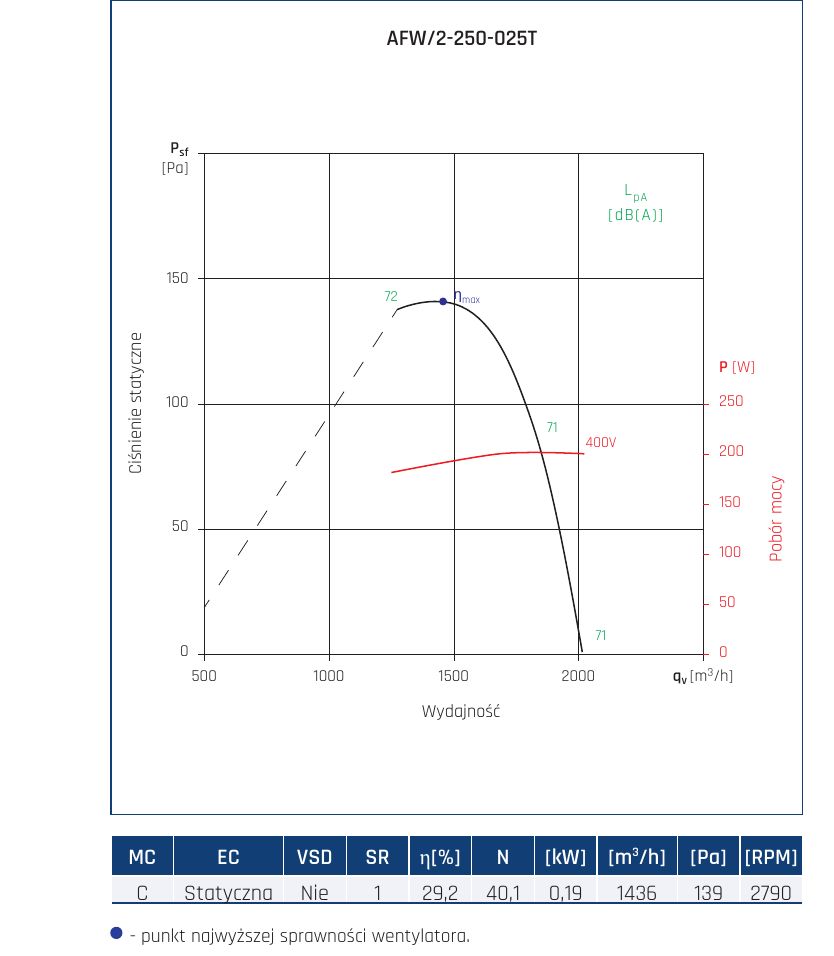

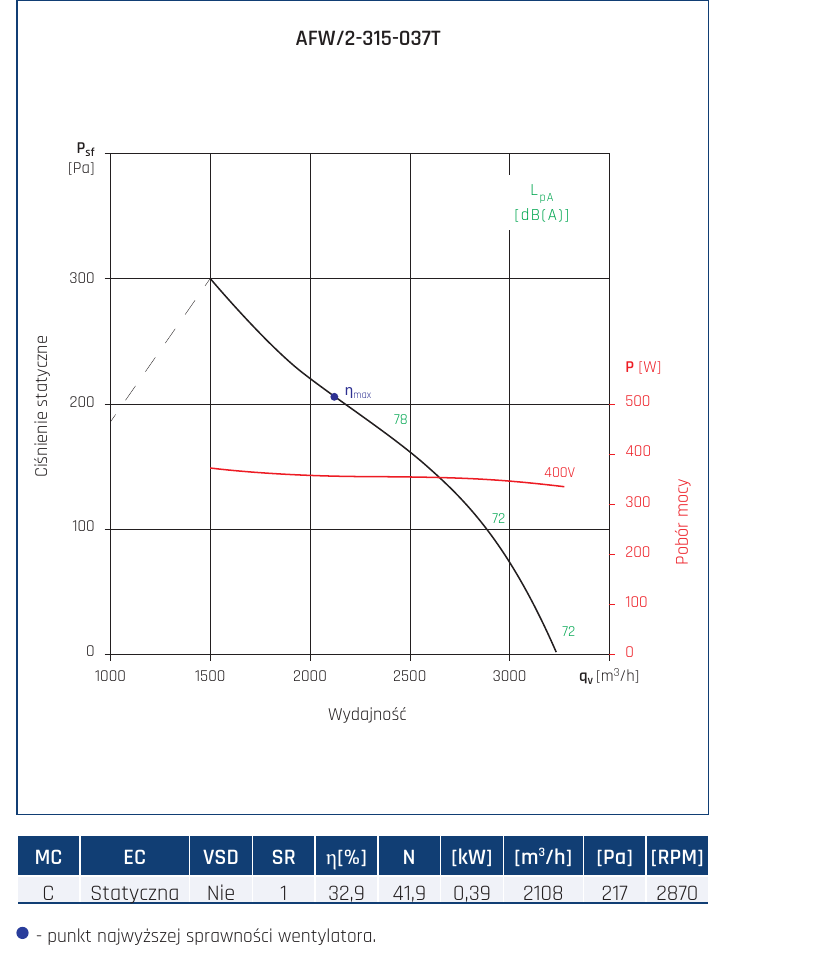

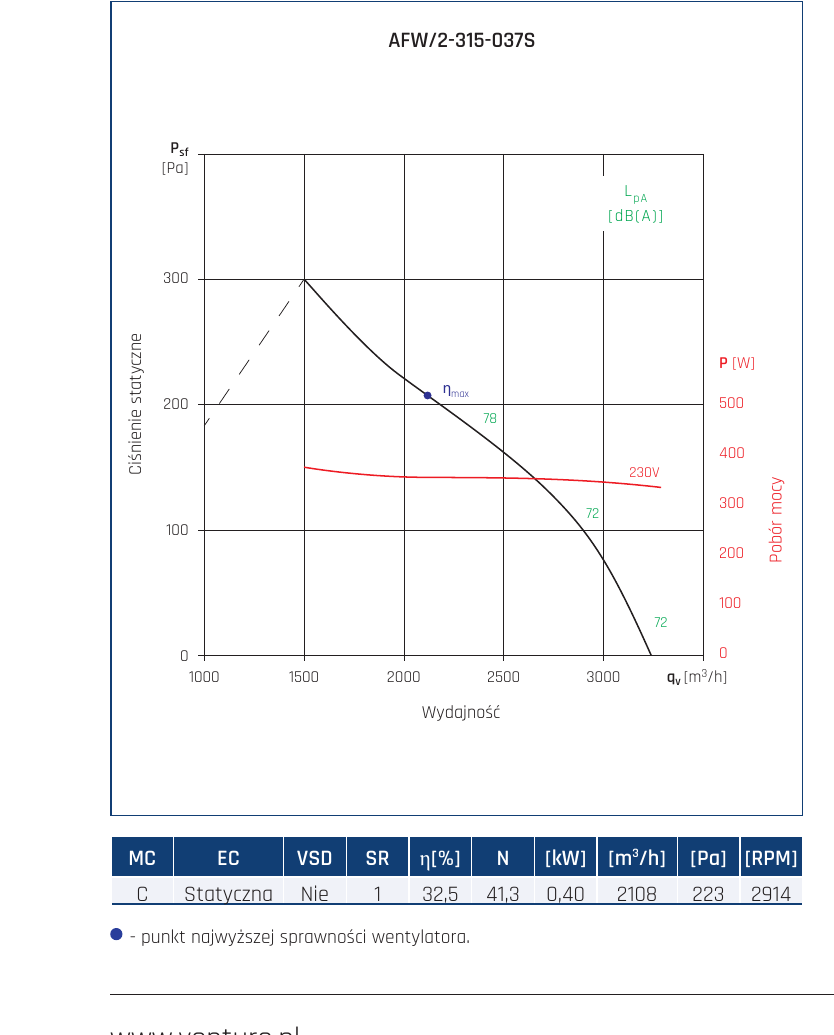

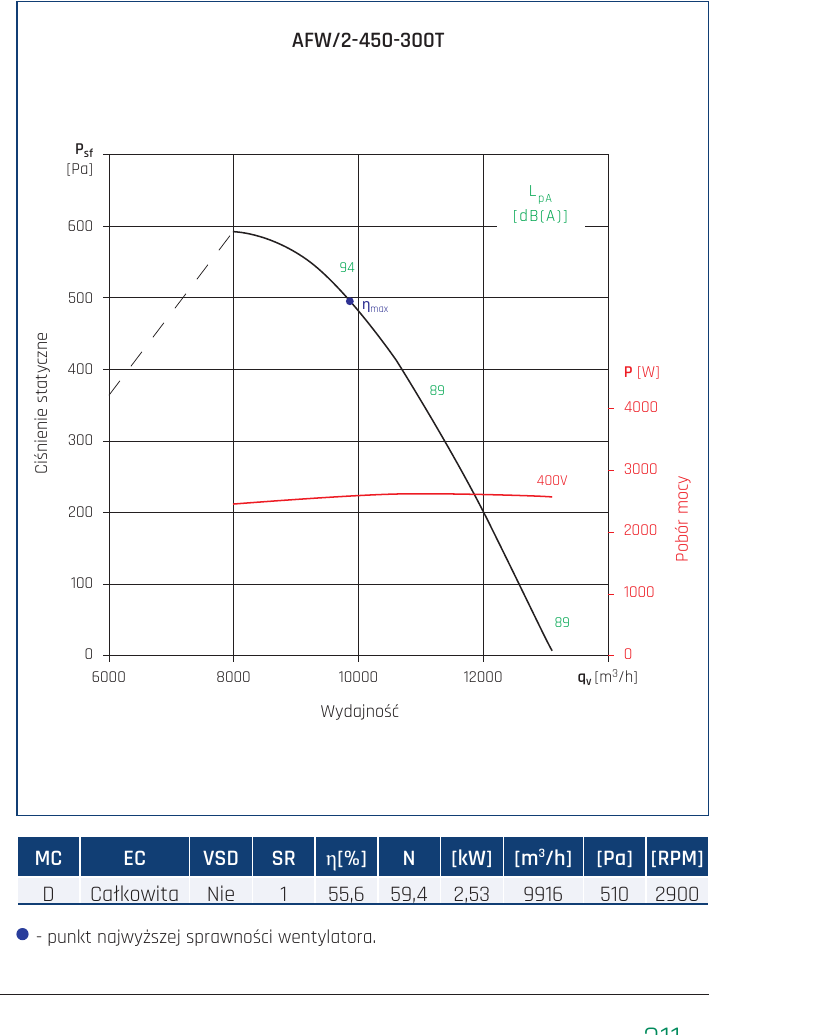

Charakterystyki pracy

Charakterystyki pracy

  • qV – Przepływ powietrza [m3/h]
  • psf – Ciśnienie statyczne [Pa]
  • P – Pobór mocy [W]
  • Parametry wyznaczone bez regulatora
  • Poziom ciśnienia akustycznego dB(A), w odległości 1,5 m.

MC – Kategoria pomiarowa
EC – Kategoria sprawności
VSD – Regulacja prędkości
SR – Ilość biegów
η [%] – Sprawność
N – Współczynnik sprawności
[kW] – Pobór mocy
[m3/h] – Wydajność
[Pa] – Ciśnienie statyczne
[RPM] – Prędkość obrotowa

Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
AFW/2-315-037S 230 2880 370 2.2 3270 300 10 -15 40
AFW/2-355-055S 230 2870 550 3.1 4130 300 11 -15 40
AFW/2-250-025T 400 2780 250 1.1 2020 140 9 -30 60
AFW/2-315-037T IE3 400 2870 370 1.65 3270 300 12 -30 60
AFW/2-315-055T 400 2870 550 2.15 4910 175 16 -30 60
AFW/2-355-055T IE3 400 2870 550 2.15 4130 305 18 -30 60
AFW/2-355-110T IE3 400 2840 1100 3.8 6740 235 22 -30 60
AFW/2-400-150T IE3 400 2840 1500 3.8 8340 420 26 -30 60
AFW/2-450-220T 400 2895 2200 4.6 9880 475 36 -30 40
AFW/2-450-300T 400 2880 3000 5.3 13100 590 38 -30 40
AFW/2-500-300T 400 2880 3000 5.3 15200 415 40 -30 40
AFW/4-560-150 IE3 400 1440 1500 3.6 12500 165 33 -30 40
AFW/4-630-220 IE3 400 1450 2200 4.6 16500 300 41 -30 40
AFW/4-710-400T IE3 400 1450 4000 8.4 25700 275 45 -30 40
Opis szczegółowy

Opis szczegółowy

Wentylacja jest istotnym elementem zapewniającym odpowiednią jakość powietrza w różnego rodzaju obiektach, takich jak lokale handlowe, hale przemysłowe, magazyny czy garaże. Prawidłowa cyrkulacja powietrza pozwala na usunięcie zanieczyszczeń, nadmiaru wilgoci oraz nieprzyjemnych zapachów, co wpływa nie tylko na komfort użytkowników, ale również na bezpieczeństwo pracy i przechowywanych materiałów.

Jednym z efektywnych rozwiązań stosowanych w systemach wentylacyjnych jest wentylator osiowy ścienny. To urządzenie, które dzięki prostej konstrukcji i wysokiej wydajności jest chętnie wykorzystywane w różnych sektorach. Montowany bezpośrednio w ścianie, zapewnia sprawną wymianę powietrza, minimalizując koszty instalacji i eksploatacji.

Zastosowanie Wentylatora Osiowego Ściennego AFW

Wentylatory osiowe ścienne są wszechstronne i znajdują zastosowanie w wielu typach budynków, gdzie konieczne jest utrzymanie odpowiedniej cyrkulacji powietrza.

Lokale Handlowe

W sklepach, galeriach handlowych czy restauracjach odpowiednia wentylacja jest niezbędna do zapewnienia komfortu klientów i pracowników. Wentylatory osiowe pomagają usuwać nagromadzone ciepło, szczególnie w okresie letnim oraz eliminują nieprzyjemne zapachy z kuchni czy zaplecza.

Hale Przemysłowe i Magazyny

W dużych obiektach przemysłowych i magazynowych kluczowe jest efektywne usuwanie zanieczyszczeń powietrza, takich jak pył, dym czy opary powstałe podczas procesów produkcyjnych. Wentylatory ścienne umożliwiają skuteczną wymianę powietrza, poprawiając warunki pracy i minimalizując ryzyko kumulacji szkodliwych substancji.

Składy Magazynowe

W magazynach, gdzie przechowywane są produkty wymagające określonych warunków środowiskowych, wentylacja odgrywa istotną rolę. Wentylatory osiowe pomagają kontrolować poziom wilgoci, zapobiegając pleśni i degradacji przechowywanych towarów.

Garaże i Parkingi Podziemne

W garażach, szczególnie tych zamkniętych, gromadzą się spaliny i wilgoć, które mogą stanowić zagrożenie dla zdrowia. Wentylatory osiowe wspomagają skuteczne odprowadzanie spalin oraz zapewniają lepszą jakość powietrza, co jest istotne zarówno dla użytkowników, jak i dla trwałości konstrukcji budynku.

Budynki Użyteczności Publicznej

Szkoły, hale sportowe, szpitale czy urzędy to miejsca, gdzie komfort i jakość powietrza mają ogromne znaczenie. Wentylatory osiowe poprawiają wentylację w salach o dużym natężeniu ruchu, eliminując problem dusznego powietrza i zwiększając komfort użytkowników.

Wnioski Końcowe

Wentylator osiowy ścienny to rozwiązanie, które sprawdza się w wielu różnych środowiskach, zapewniając wydajną, energooszczędną i prostą w montażu wentylację. Wybór odpowiedniego modelu dostosowanego do specyfiki danego obiektu pozwala na poprawę warunków pracy, zdrowia i komfortu osób przebywających w danym pomieszczeniu.
