Wentylator Osiowo Kanałowy AFH

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wymagających odprowadzania powietrza o podwyższonej temperaturze.
Typowe zastosowania to:
∙ transport powietrza o wysokiej temperaturze,
∙ odciąg oparów znad pieców.

KONSTRUKCJA
∙ wirnik aluminiowy, wyważany dynamicznie wg ISO 1940-1,
∙ obudowa spawana z blachy stalowej,
∙ wentylator malowany na kolor czarny RAL 9005 (kategoria korozyjności C3),
∙ silnik poza przepływem powietrza,
∙ stopy montażowe,
∙ montaż w pozycii poziomej,
∙ maksymalna temperatura tłoczonego medium 200*C,
∙ temperatura otoczenia silnika od -30*C do +60*C.

SILNIK ELEKTRYCZNY
∙ asynchroniczny, trójfazowy 230/400V 50Hz lub 400/690V 50Hz,
∙ stopień ochrony IP 55, klasa izolacj F,
∙ do regulacji częstotliwościowej.

WYKONANIA SPECJALNE
∙ malowanie na kolor inny niż standardowy,
∙ malowanie w wyższej kategorii korozyjności,
∙ obudowa z blachy stalowej ocynkowanej,
∙ obudowa z blachy stalowej nierdzewnej 1.4301,
∙ obudowa z blachy stalowej kwasoodpornej 1.4404,
∙ silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
∙ silnik o innym stopniu ochrony,
∙ silnik o innej klasie izolacji,
∙ silnik wyposażony w czujniki lub dodatkowe chłodzenie,
∙ uszczelnienie między obudową, a silnikiem (simmering),
∙ obudowa z drenażem,
∙ wentylator o średnicy powyżej 1000 mm.

Wymiary

Typ	ØA	ØB	C	ØD	ØE	N	F	G	H	I	J	ØK
250	310	280	500	250	8	8	200	240	430	460	6	8
315	375	345	500	315	8	8	200	240	430	460	6	8
400	500	450	580	400	10	8	200	300	422	522	6	10
450	555	500	640	450	10	8	340	400	452	572	6	12.5
500	606	556	730	500	10	8	280	450	542	662	6	12.5
630	736	690	730	630	12	12	340	400	542	662	6	12.5
710	816	766	774	710	10	12	550	430	542	712	6	12.5
800	906	856	830	800	10	12	370	470	612	702	6	12.5
1000	1106	1056	1270	1000	10	12	550	650	–	1150	4	15

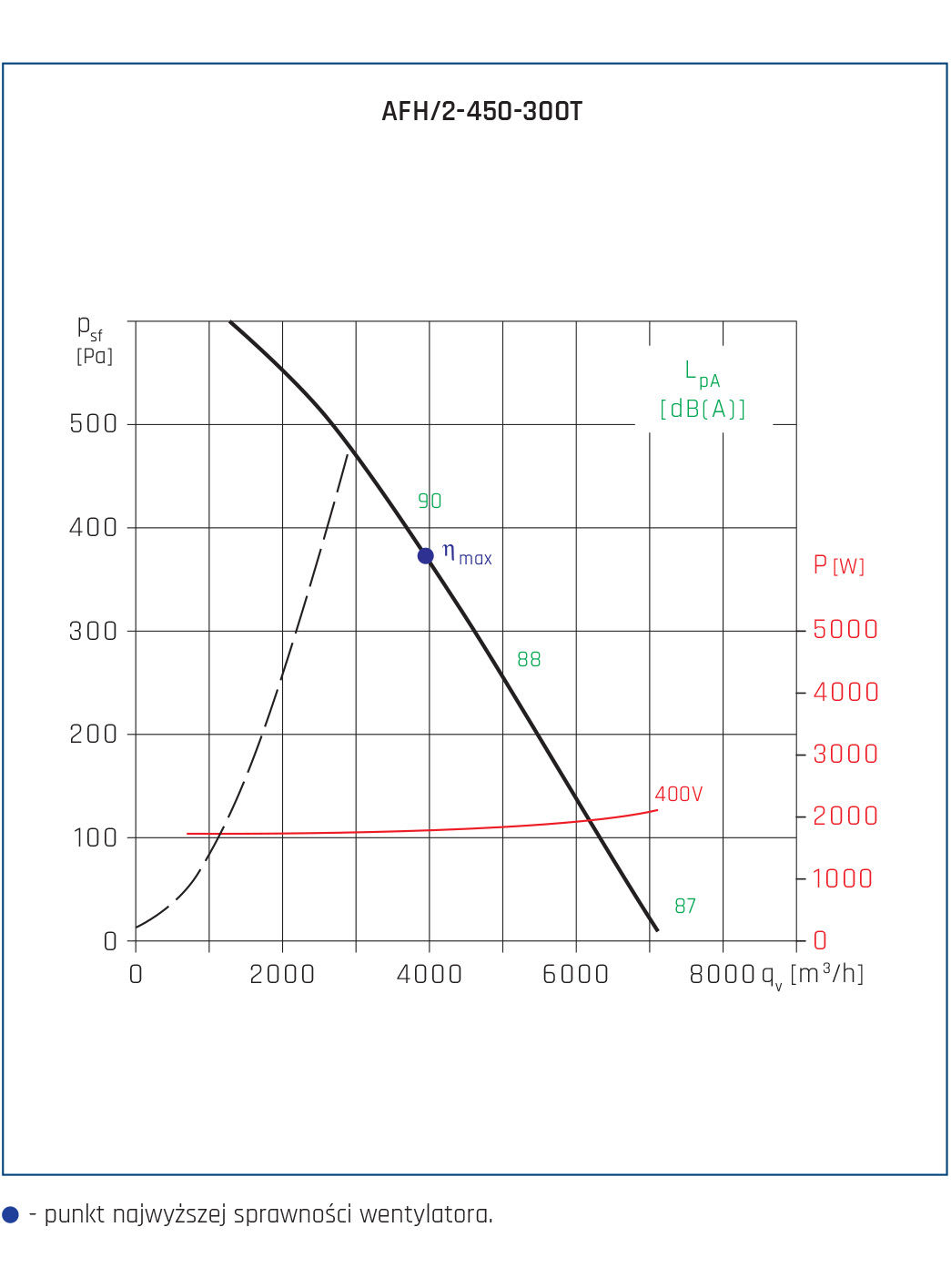

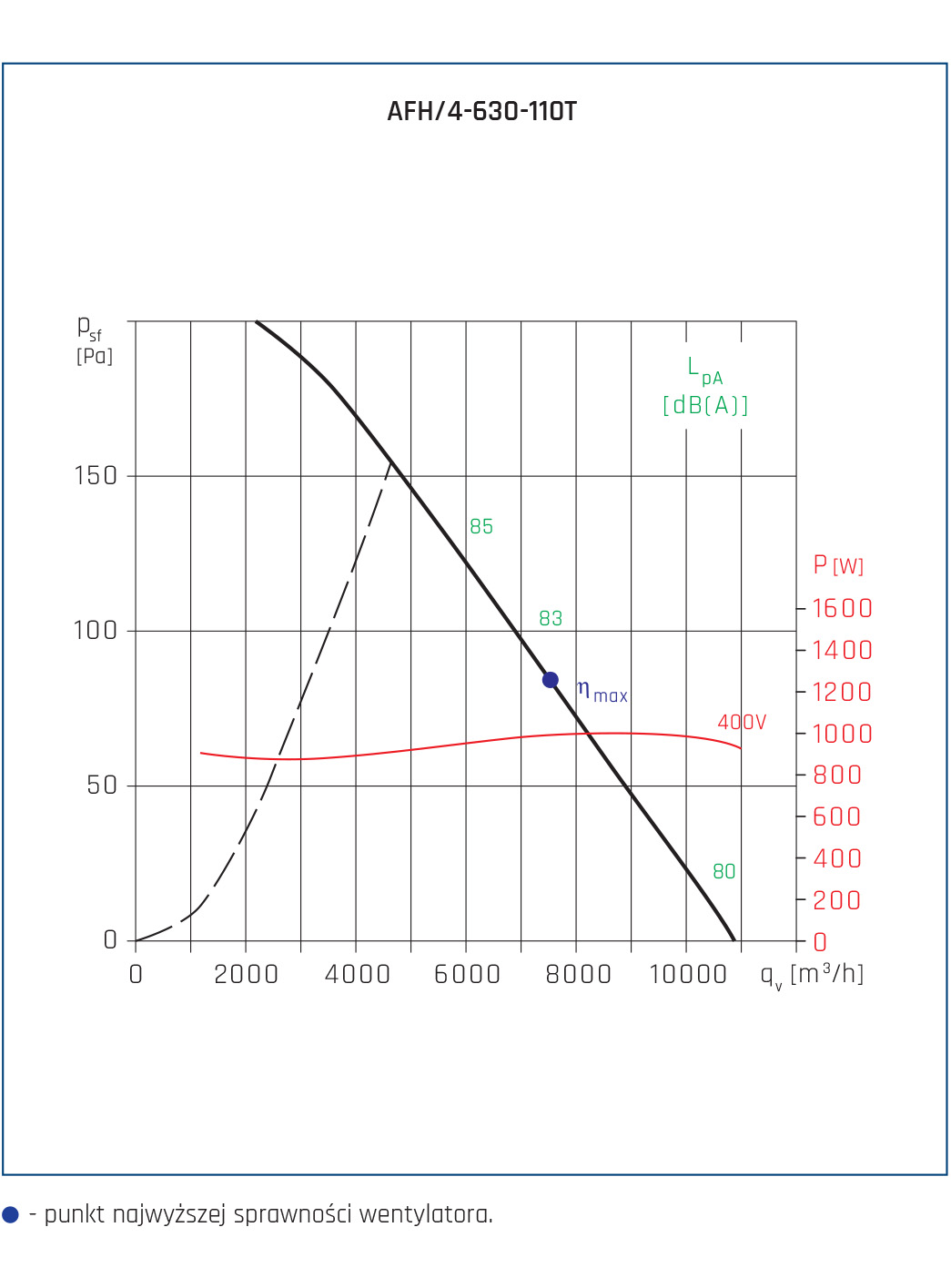

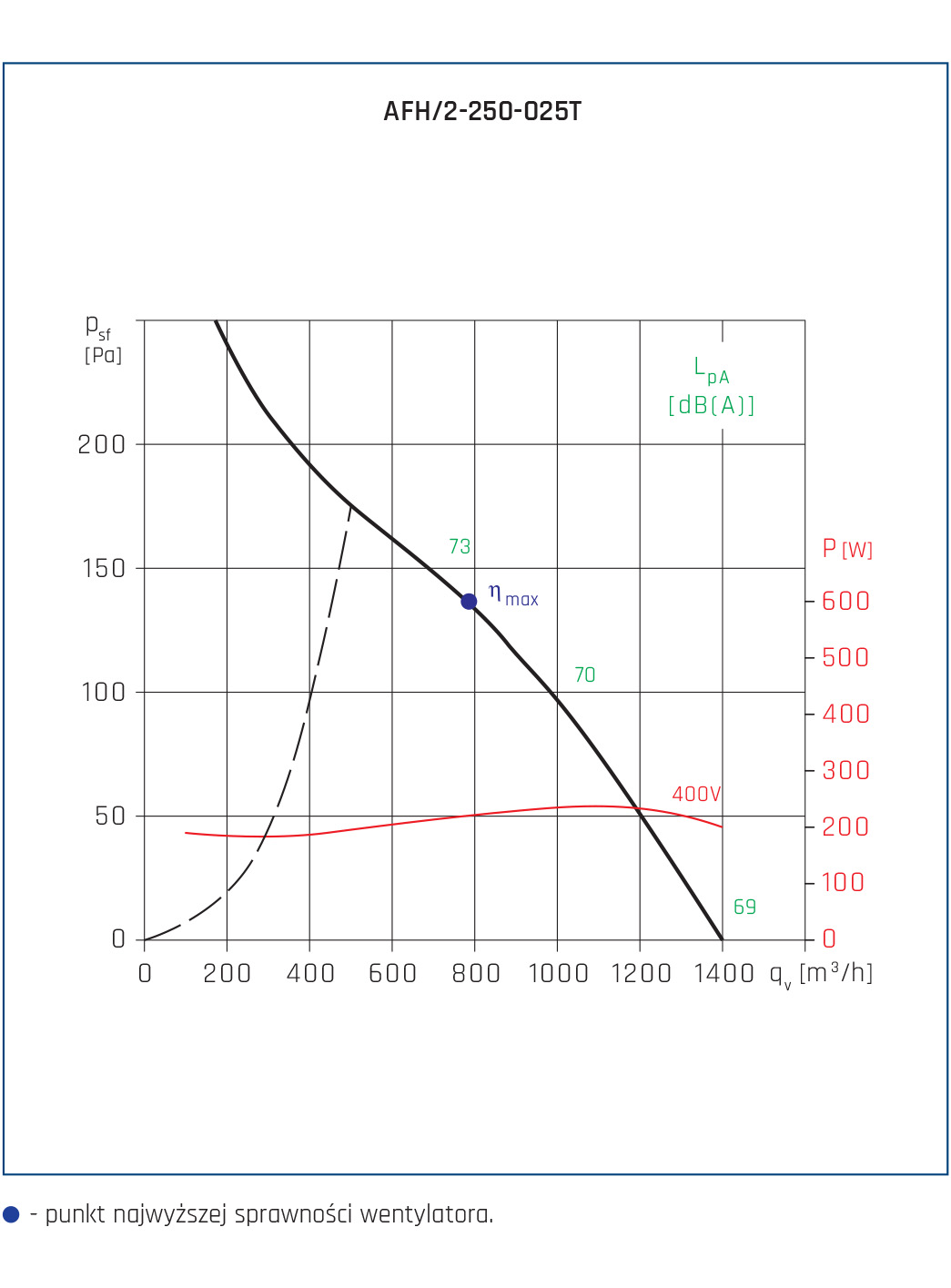

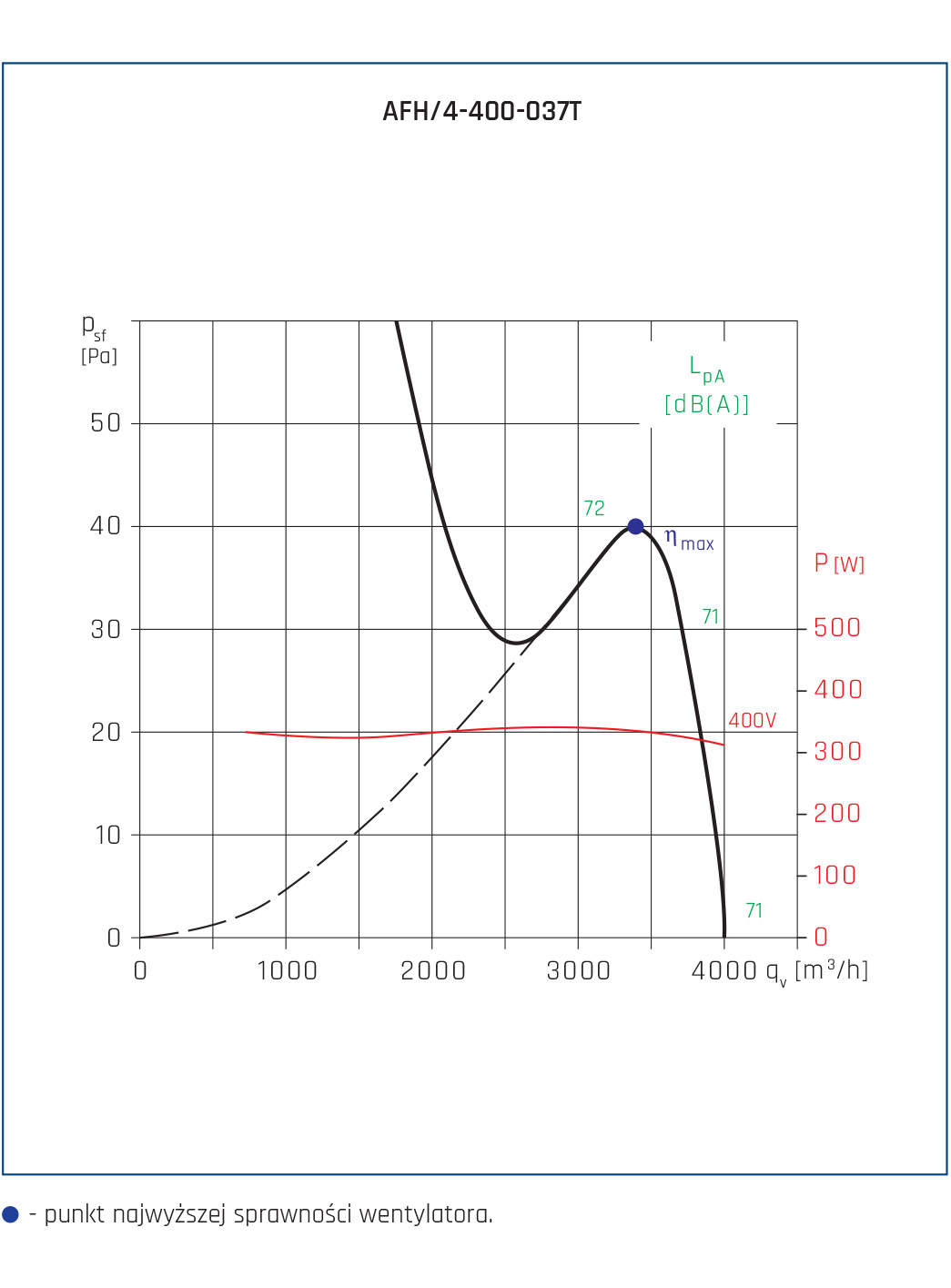

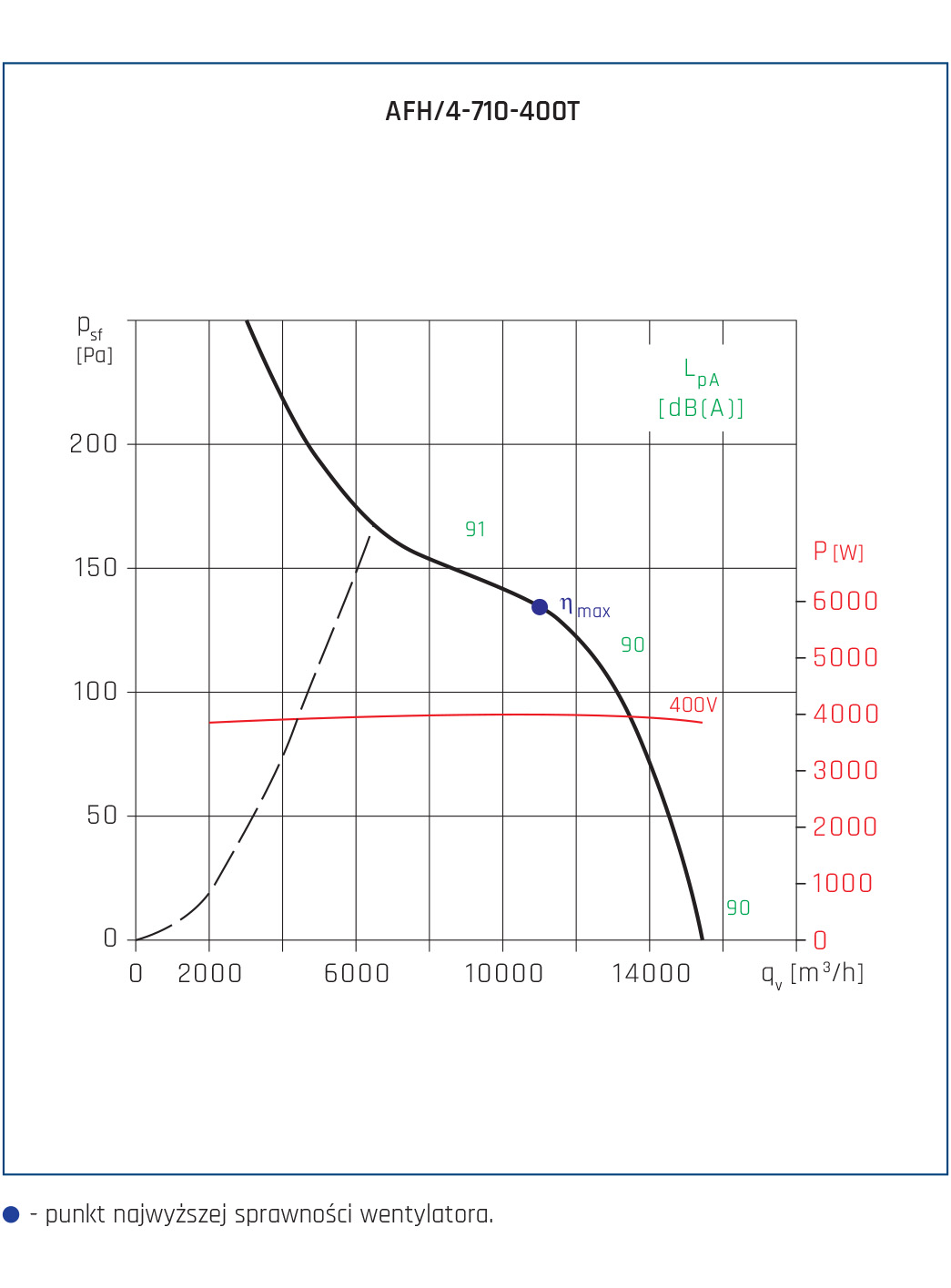

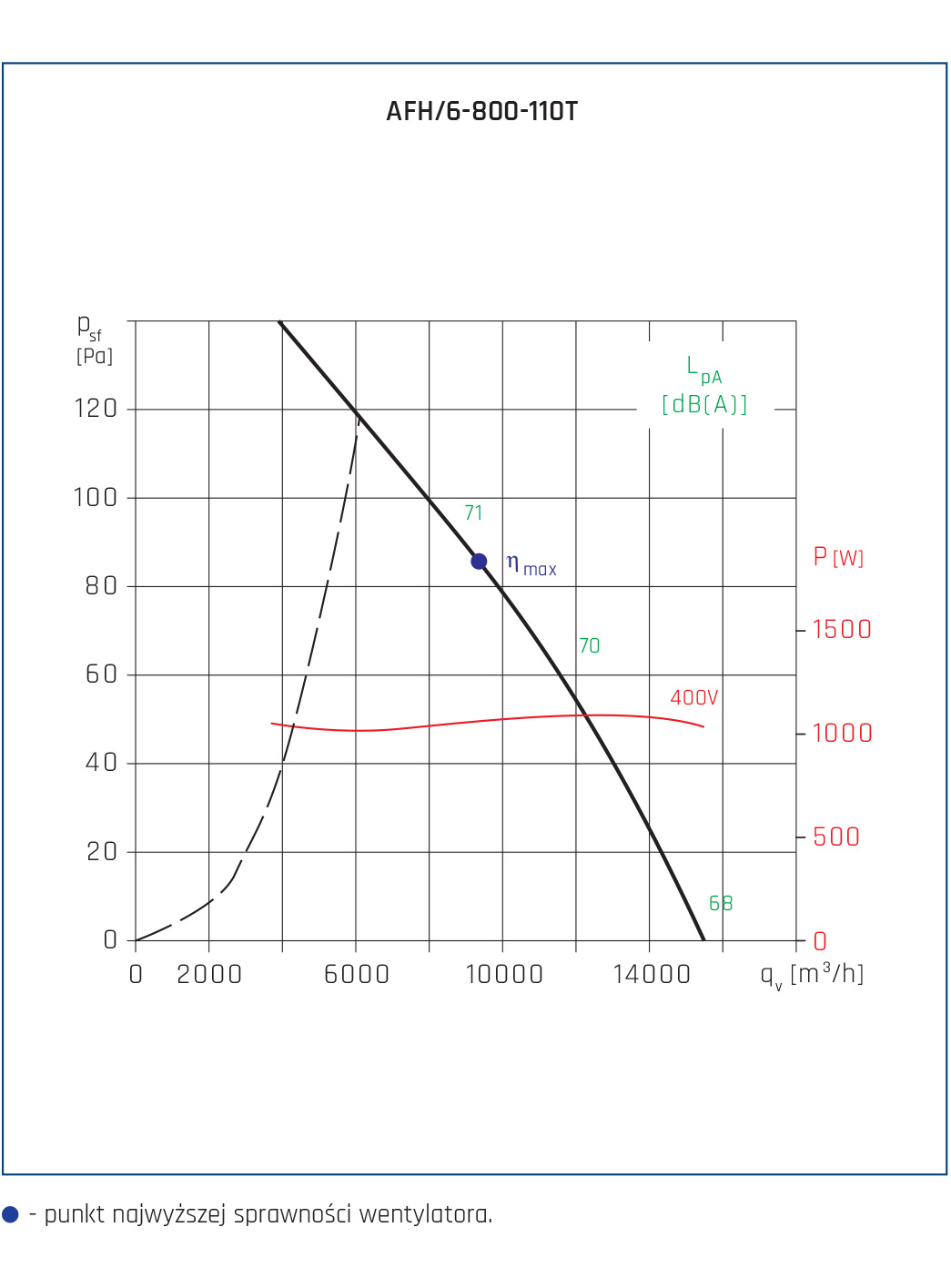

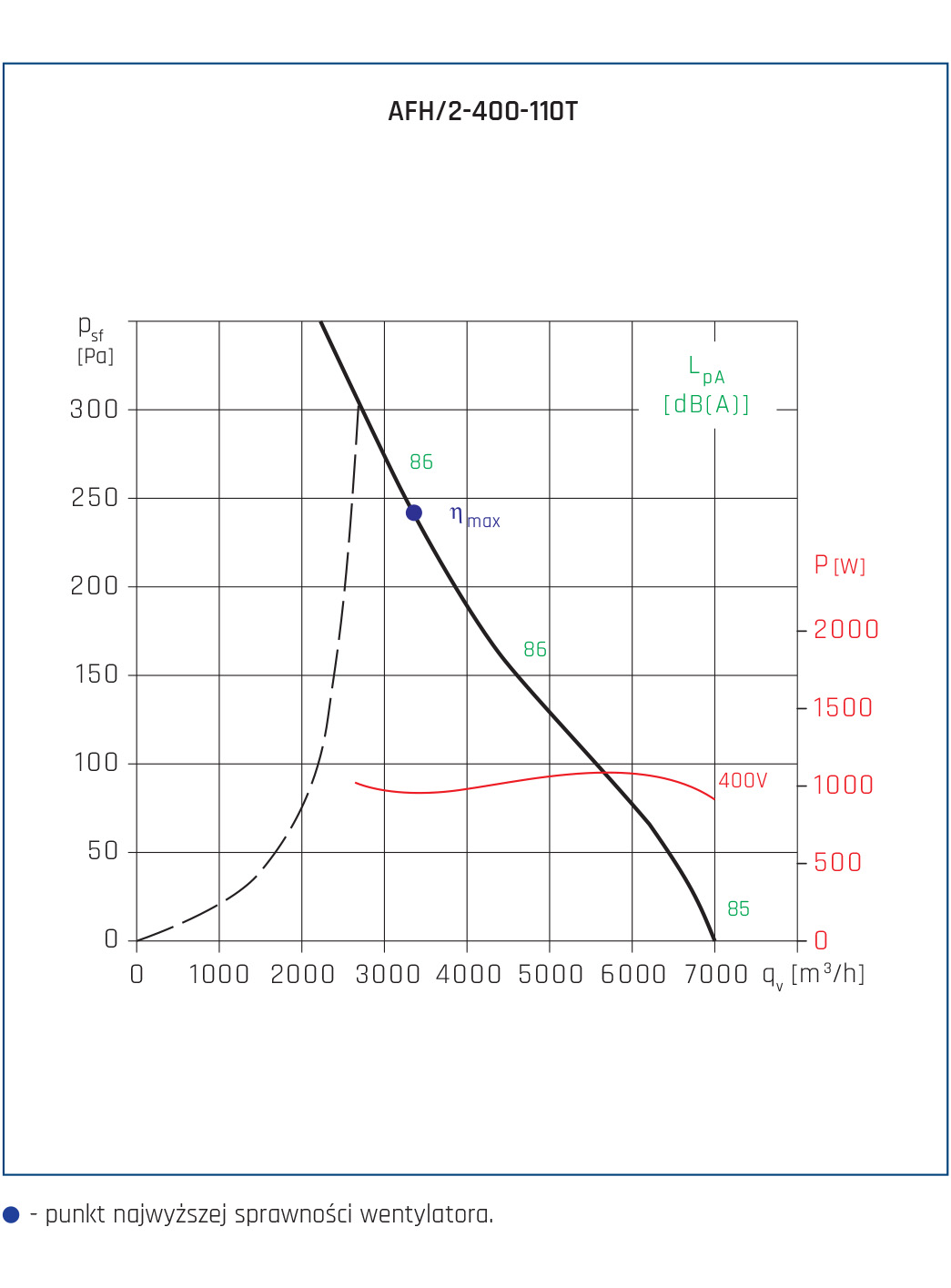

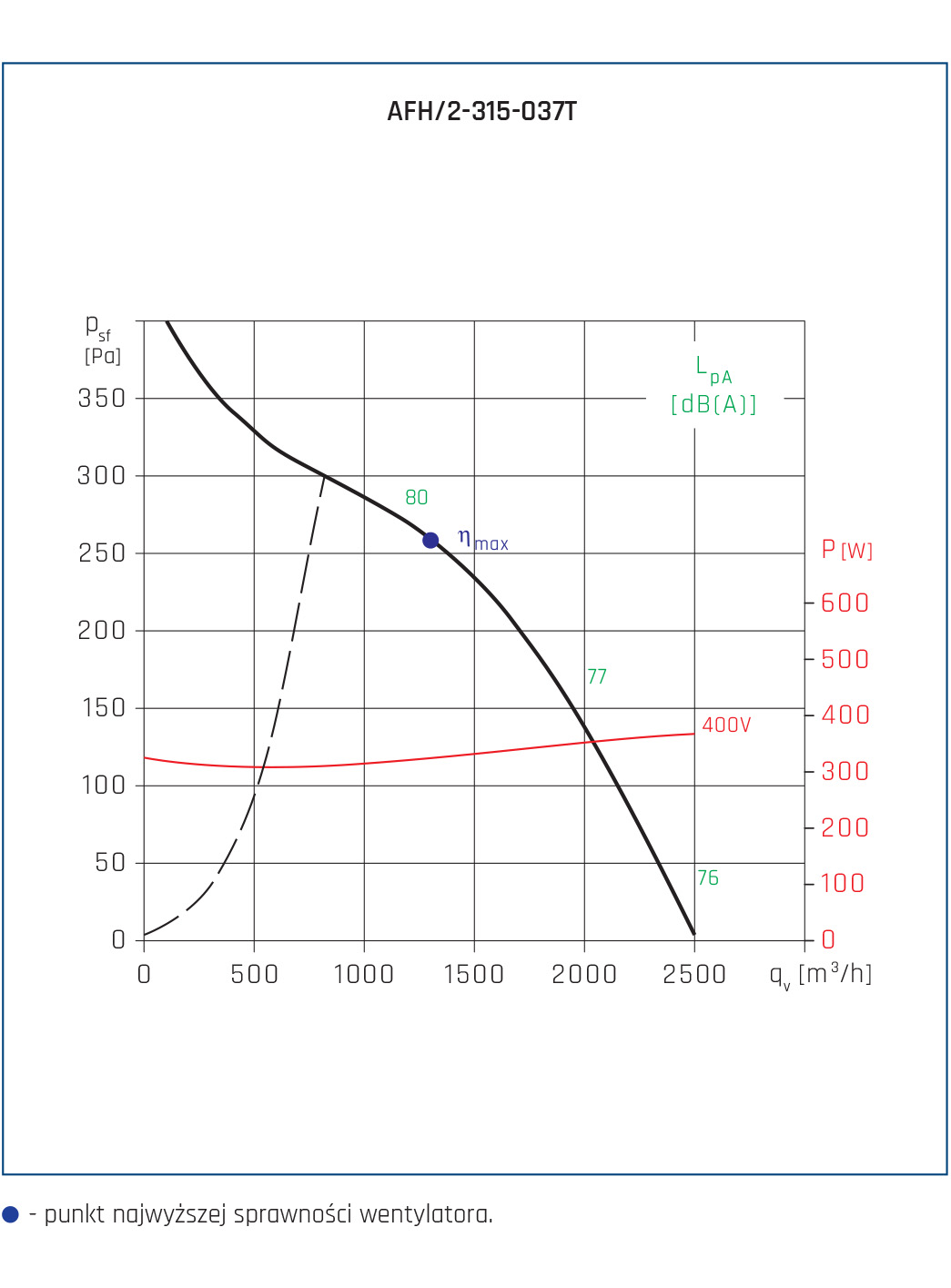

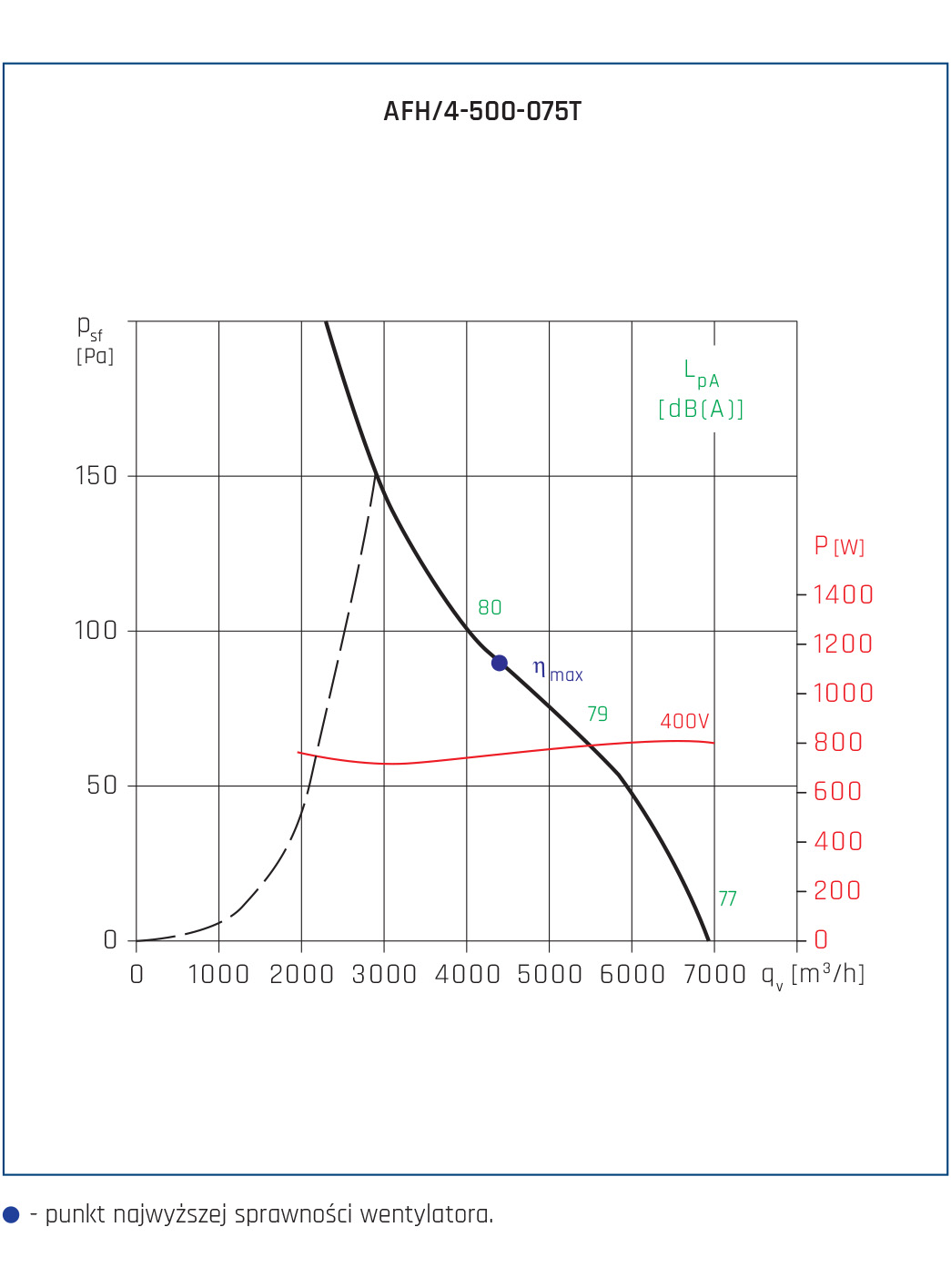

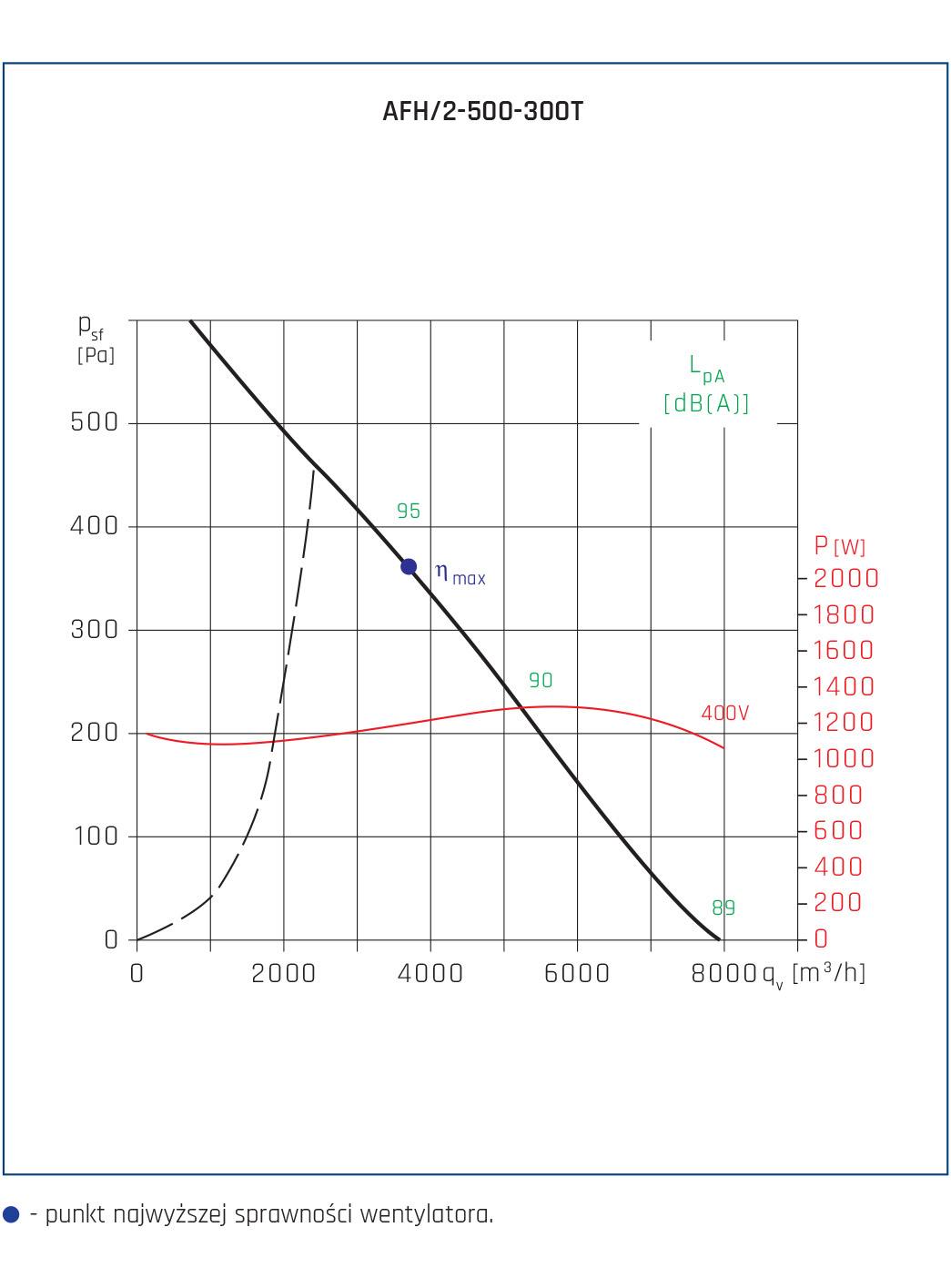

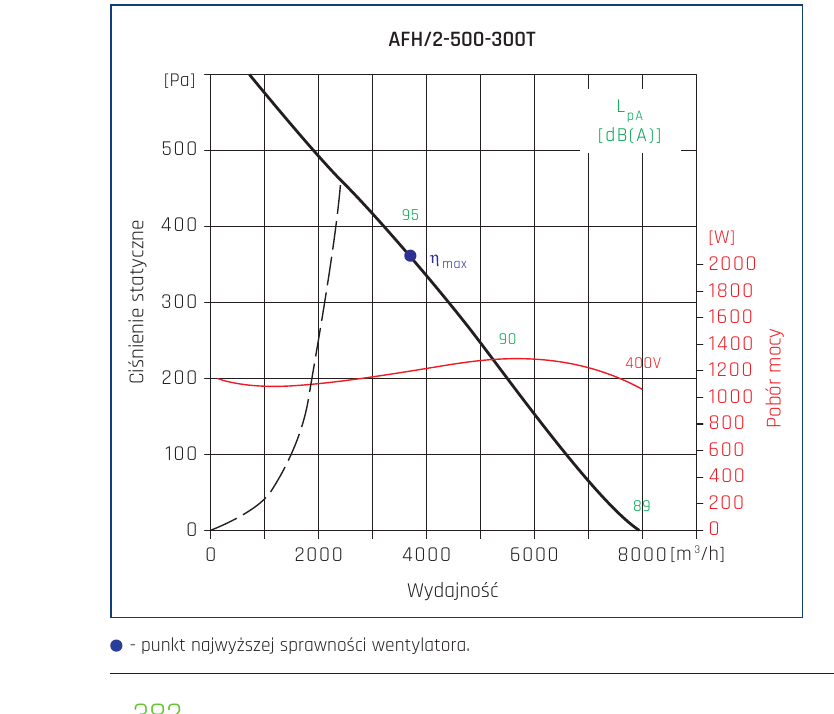

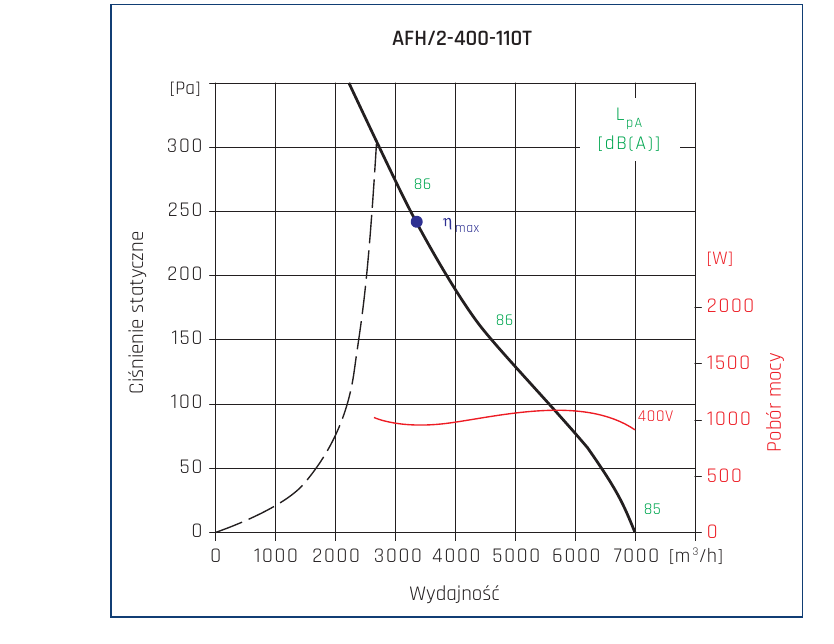

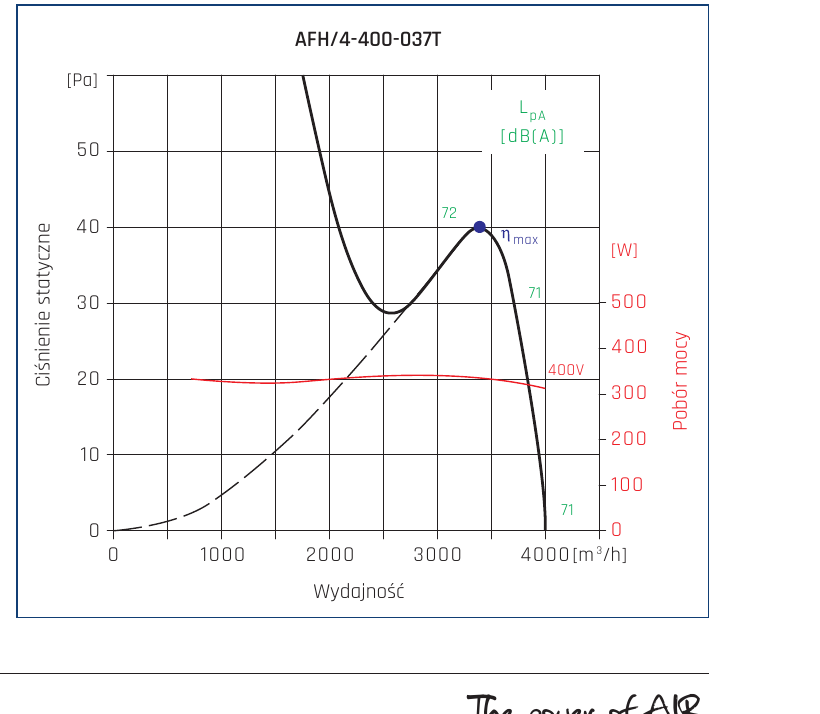

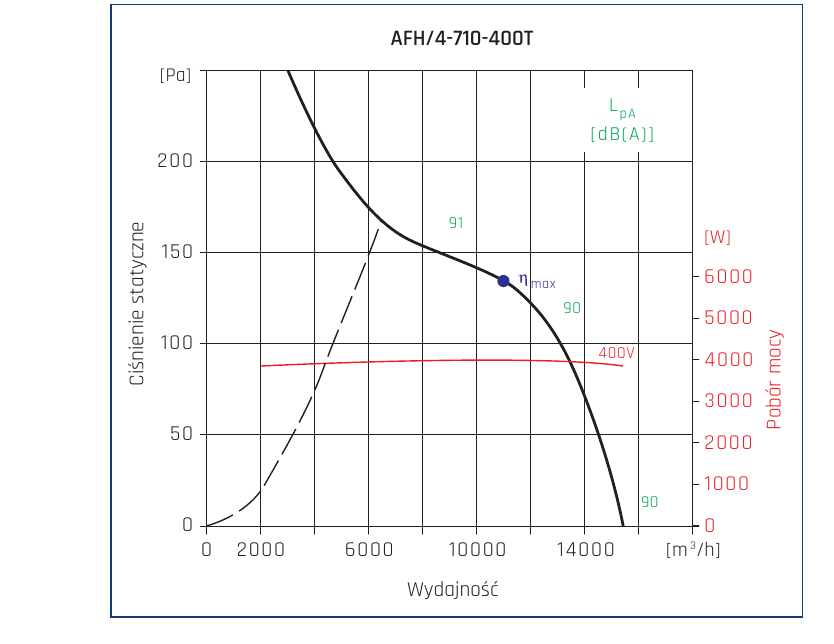

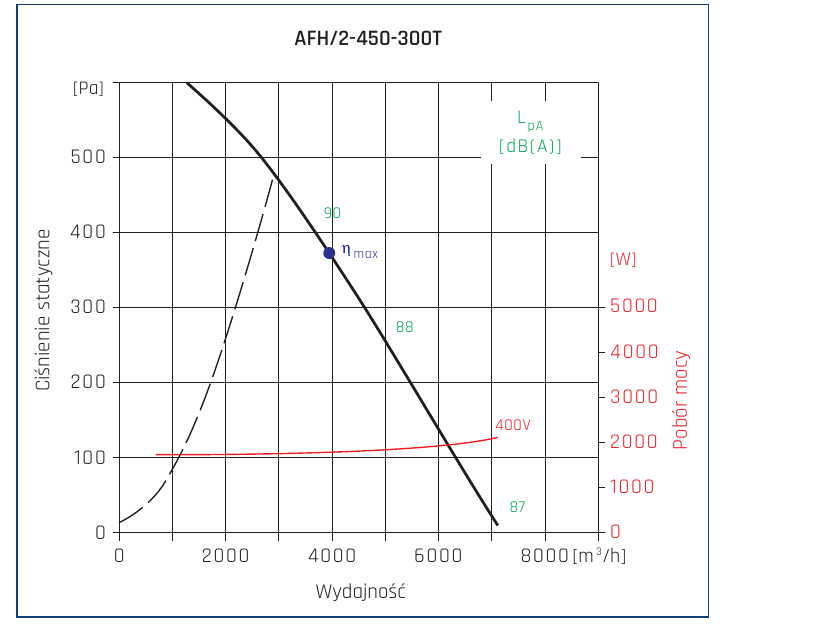

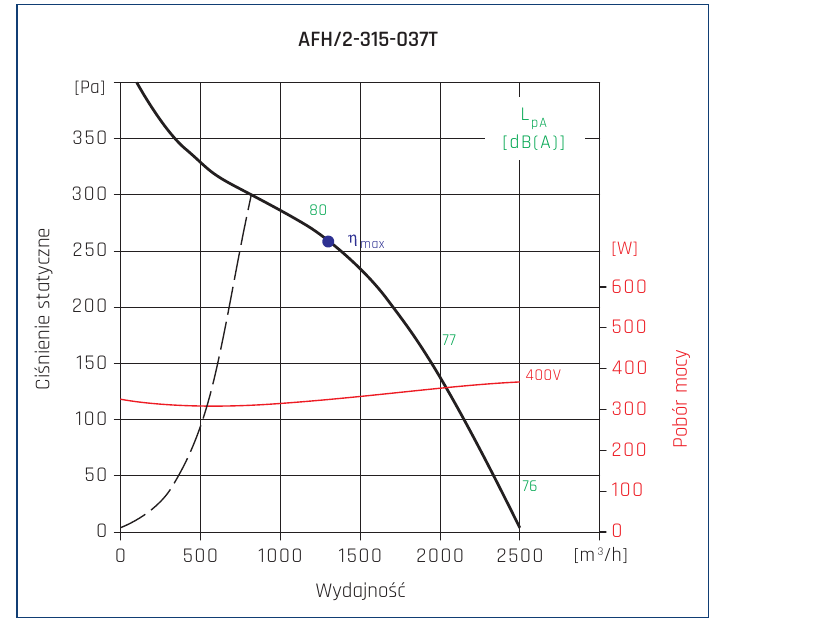

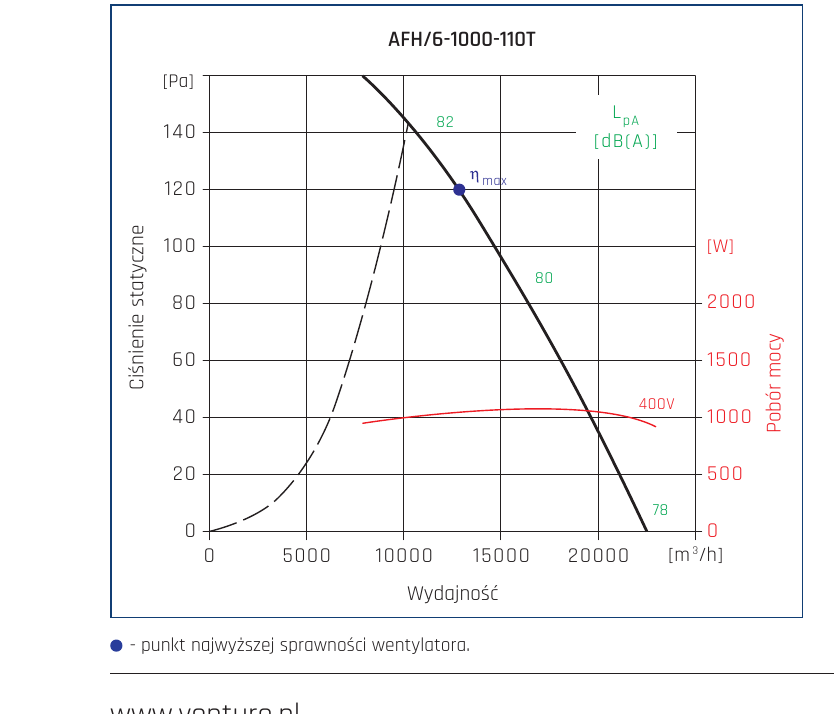

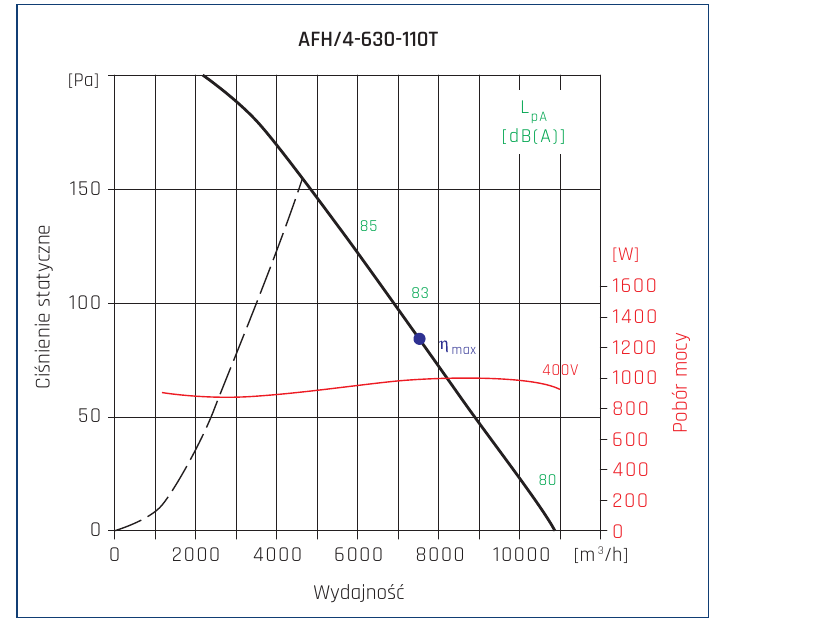

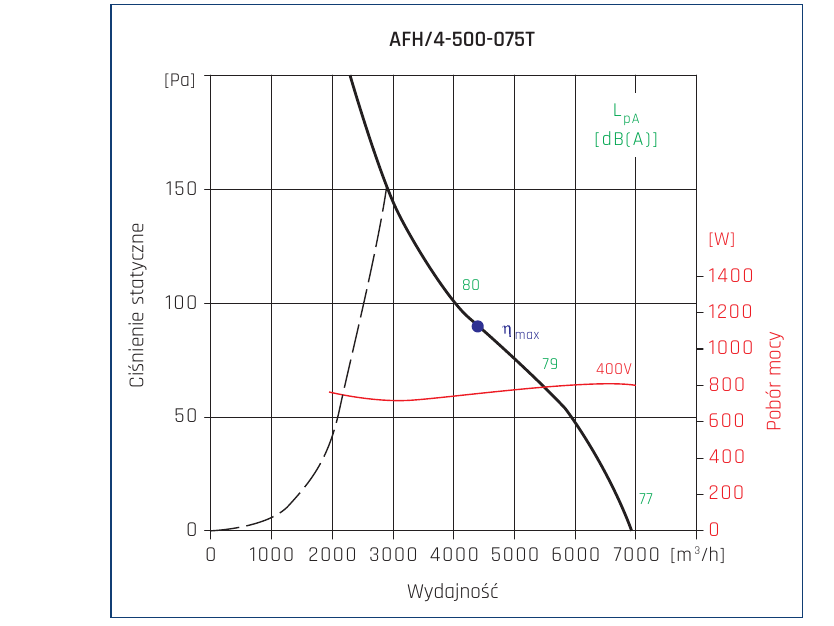

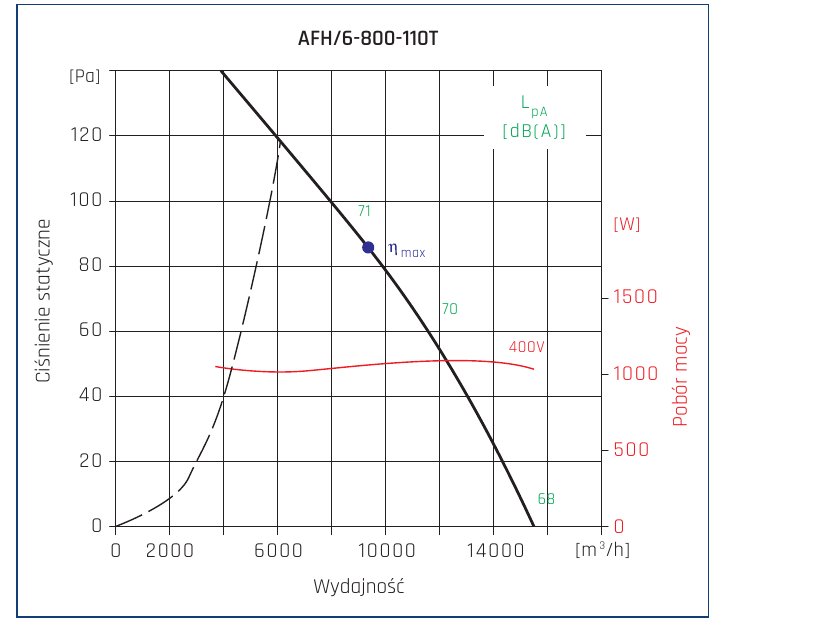

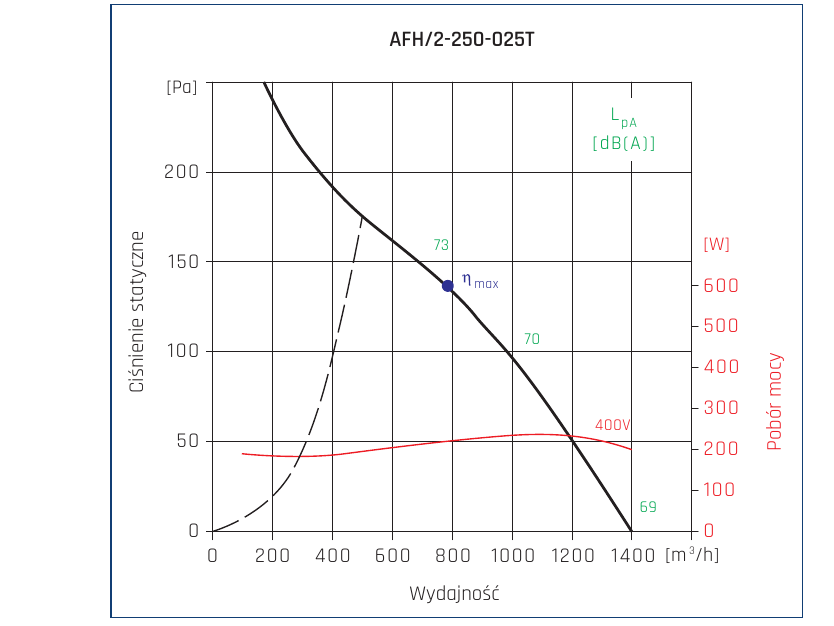

Charakterystyki pracy

Specyfikacja techniczna

Nazwa	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
AFH/2-250-025T	400	2780	250	1.1	1400	175	20	-30	200
AFH/2-315-037T	400	2800	370	1.75	2500	300	21.5	-30	200
AFH/2-400-110T IE3	400	2840	1100	3.8	7000	300	42.5	-30	200
AFH/2-450-300T IE3	400	2880	3000	5.3	7100	475	58.6	-30	200
AFH/2-500-300T	400	2880	3000	2.2	8000	460	66	-30	200
AFH/4-400-037T	400	1400	370	1.55	4000	40	39	-30	200
AFH/4-500-075T IE3	400	1430	750	3.6	7100	150	72	-30	200
AFH/4-630-110T IE3	400	1430	1100	2.5	11000	155	99	-30	200
AFH/4-710-400T IE3	400	1450	4000	8.4	15500	170	150	-30	200
AFH/6-800-110T IE3	400	960	1100	4.4	15500	120	135	-30	200
AFH/6-1000-110T	400	960	1100	4.4	23000	145	211	-30	200

Opis szczegółowy

Wentylatory osiowo kanałowe odgrywają znaczącą rolę w instalacjach wentylacyjnych wymagających odprowadzania powietrza o podwyższonej temperaturze. Ich konstrukcja pozwala na efektywny transport gorących gazów i oparów, co czyni je niezastąpionymi w wielu gałęziach przemysłu. Dzięki odpowiednio dobranym materiałom i specjalnym rozwiązaniom technicznym mogą pracować w ekstremalnych warunkach, zapewniając bezpieczeństwo oraz wydajność procesów produkcyjnych.

Zastosowania Wentylatora Osiowo Kanałowego AFH

Jego działanie opiera się na osiowym przepływie powietrza przez kanały wentylacyjne, co pozwala na szybkie i skuteczne usuwanie gorących gazów. To sprawia, że wentylatory te znajdują zastosowanie w różnych branżach, od przemysłu metalurgicznego po kuchnie przemysłowe i zakłady chemiczne.

Przemysł Hutniczy i Metalurgiczny

Wentylatory osiowo kanałowe są szeroko stosowane w hutach i odlewniach, gdzie kluczowe jest skuteczne odprowadzanie ciepła oraz oparów powstających w procesach obróbkimetali. Wysokie temperatury generowane w piecach hutniczych wymagają niezawodnych systemów wentylacyjnych, które mogą pracować w trudnych warunkach bez ryzyka przegrzania.

Zakłady Przetwórstwa i Produkcji Przemysłowej

W wielu gałęziach przemysłu, takich jak produkcja szkła, ceramiki czy materiałów budowlanych, niezbędne jest skuteczne chłodzenie procesowe i eliminacja szkodliwych oparów.
Wentylatory osiowo kanałowe zapewniają efektywny przepływ powietrza, redukując ryzyko przegrzewania się urządzeń i poprawiając tym samym warunki pracy.

Kuchnie Przemysłowe i Systemy Gastronomiczne

W dużych kuchniach restauracyjnych oraz zakładach gastronomicznych odprowadzanie gorącego powietrza i tłustych oparów znad pieców jest kluczowe dla utrzymania higienyoraz bezpieczeństwa pracy. Wentylatory osiowo kanałowe montowane w systemach wyciągowych umożliwiają skuteczne usuwanie nadmiaru ciepła i zapachów.

Zakłady Chemiczne i Farmaceutyczne

W przemyśle chemicznym konieczne jest usuwanie gorących oparów i gazów powstających w procesach produkcyjnych. Wentylatory osiowo kanałowe mogą być przystosowane dotakiej pracy, zapewniając efektywne wentylowanie pomieszczeń oraz bezpieczeństwo pracowników.

Energetyka i Systemy Ciepłownicze

W elektrowniach i ciepłowniach konieczne jest skuteczne chłodzenie turbin, kotłów oraz systemów grzewczych. Wentylatory osiowo kanałowe wykorzystywane są do transportugorącego powietrza w systemach wentylacyjnych, przyczyniając się do optymalizacji pracy całych instalacji.

Wnioski Końcowe

Wentylatory osiowo kanałowe to niezastąpione urządzenia w wielu sektorach przemysłu. Ich wszechstronność i odporność na wysokie temperatury sprawiają, że znajdują szerokiezastosowanie w instalacjach wymagających niezawodnej wentylacji. Odpowiednio dobrane wentylatory mogą znacząco poprawić efektywność procesów produkcyjnych orazkomfort i bezpieczeństwo pracy w różnych środowiskach.
