Wentylator osiowo kanałowy AFC
Osiowo kanałowy z wirnikiem z tworzywa sztucznego i klapą rewizyjną na obudowie, do wentylacji ogólnej.
- Obudowa spawana z blachy stalowej
- Klapa rewizyjna na obudowie
- Montaż w pozycji poziomej
- Temperatura tłoczonego medium
- Asynchroniczny, jednofazowy 230V 50Hz
- Stopień ochrony IP 55, klasa izolacj F
Szczegóły konstrukcyjne i właściwości
Wentylator osiowo kanałowy AFC. Wentylatory AFC są stosowane w instalacjach wentylacyjnych przeznaczonych do wentylacji ogólnej.
Konstrukcja
- wirnik z tworzywa sztucznego wyważany dynamicznie wg ISO 1940-1
- obudowa spawana z blachy stalowej
- wentylator malowany na kolor czarny RAL 9005
- klapa rewizyjna na obudowie
- montaż w pozycji poziomej
- temperatura tłoczonego medium -15*C do +40*C (modele jednofazowe), -30*C do + 60*C (modele trójfazowe do 400), -30*C do +40*C (modele trójfazowe od 450)
Silnik elektryczny
- asynchroniczny, jednofazowy 230V 50Hz
- asynchroniczny, trójfazowy 230/400V 5OHz, 400/690V 5OHz
- stopień ochrony IP 55, klasa izolacj F
- do regulacji napięciowej (silniki jednofazowe)
- do regulacji częstotliwościowej (silniki trójfazowe)
Wykonania specjalne
- malowanie na kolor inny niż standardowy
- malowanie w wyższej kategorii korozyjności
- obudowa z blachy stalowej ocynkowanej
- obudowa z blachy stalowej nierdzewnej 1.4301
- obudowa z blachy stalowej kwasoodpornej 1.4404
- silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
- silnik o innym stopniu ochrony
- silnik o innej klasie izolacji
- silnik wyposażony w czujniki lub dodatkowe chłodzenie
- wentylator o średnicy powyżej 1000 mm
Opis szczegółowy
Wentylatory osiowo kanałowe odgrywają znaczącą rolę w systemach wentylacyjnych, zapewniając efektywną wymianę powietrza w różnych typach obiektów. Są one stosowane w instalacjach wentylacji ogólnej, gdzie konieczne jest zapewnienie odpowiedniego przepływu powietrza w kanałach wentylacyjnych. Dzięki swojej konstrukcji umożliwiają sprawny transport powietrza na duże odległości, co czyni je niezwykle przydatnymi w wielu branżach. Wentylatory te są wykorzystywane zarówno w budynkach komercyjnych, jak i przemysłowych, gdzie ich wydajność oraz niezawodność mają istotne znaczenie dla zapewnienia właściwego mikroklimatu.
Zastosowania Wentylatora Osiowo Kanałowego AFC
Wentylatory osiowo kanałowe znajdują szerokie zastosowanie w różnych typach obiektów.
Lokalach Handlowych
Zapewniają cyrkulację powietrza w sklepach, galeriach handlowych i marketach, co przekłada się na komfort klientów oraz pracowników.
Halach Przemysłowych
Umożliwiają skuteczne odprowadzanie ciepła i zanieczyszczeń powstających w procesach produkcyjnych, co poprawia warunki pracy.
Magazynach i Składach
Gwarantują odpowiednią wymianę powietrza w miejscach przechowywania towarów, co jest istotne dla ich jakości i bezpieczeństwa.
Garażach Podziemnych
Wspomagają wentylację spalin, ograniczając stężenie szkodliwych gazów i poprawiając jakość powietrza.
Budynkach Użyteczności Publicznej
Są stosowane w szkołach, szpitalach i urzędach, gdzie wymagane są systemy wentylacji zapewniające świeże powietrze dla użytkowników.
Wnioski Końcowe
Każde z tych zastosowań wymaga odpowiedniego doboru parametrów wentylatora, takich jak przepływ powietrza, poziom hałasu i odporność na warunki pracy. Właściwie zaprojektowany system wentylacji, oparty na wentylatorach osiowo kanałowych, pozwala na utrzymanie komfortowych i bezpiecznych warunków wewnątrz budynków.
Dane techniczne
| Charakterystyka | |
|---|---|
| wirnik z tworzywa sztucznego wyważany dynamicznie wg ISO 1940-1 | Tak |
| obudowa spawana z blachy stalowej | Tak |
| wentylator malowany na kolor czarny RAL 9005 | Tak |
| klapa rewizyjna na obudowie | Tak |
| montaż w pozycji poziomej | Tak |
| temperatura tłoczonego medium -15*C do +40*C (modele jednofazowe), -30*C do + 60*C (modele trójfazowe do 400), -30*C do +40*C (modele trójfazowe od 450) | Tak |
| Standardy i normy | |
| asynchroniczny, jednofazowy 230V 50Hz | Tak |
| asynchroniczny, trójfazowy 230/400V 5OHz, 400/690V 5OHz | Tak |
| stopień ochrony IP 55, klasa izolacj F | Tak |
| do regulacji napięciowej (silniki jednofazowe) | Tak |
| do regulacji częstotliwościowej (silniki trójfazowe). WYKONANIA SPECJALNE | Tak |
| malowanie na kolor inny niż standardowy | Tak |
| malowanie w wyższej kategorii korozyjności | Tak |
| obudowa z blachy stalowej ocynkowanej | Tak |
| obudowa z blachy stalowej nierdzewnej 1.4301 | Tak |
| obudowa z blachy stalowej kwasoodpornej 1.4404 | Tak |
| silnik na inne niż standardowe napięcie oraz częstotliwość zasilania | Tak |
| silnik o innym stopniu ochrony | Tak |
| silnik o innej klasie izolacji | Tak |
| silnik wyposażony w czujniki lub dodatkowe chłodzenie | Tak |
| wentylator o średnicy powyżej 1000 mm | Tak |
Specyfikacja techniczna
| Nazwa | Napięcie nominalne [V] | Obroty max [obr/min] | Moc max [W] | Natęż. max [A] | Wydajn. max [m 3 /h] | Ciśnienie stat. [Pa] | Masa [kg] | Temp. min. [ o C] | Temp. max. [ o C] |
|---|---|---|---|---|---|---|---|---|---|
| AFC/2-315-037S | 230 | 2880 | 370 | 2.2 | 3270 | 300 | 17 | -15 | 40 |
| AFC/2-355-055S | 230 | 2870 | 550 | 3.1 | 4130 | 300 | 30 | -15 | 40 |
| AFC/2-250-025T | 400 | 2780 | 250 | 1.1 | 2020 | 140 | 15 | -30 | 60 |
| AFC/2-315-037T | 400 | 2870 | 370 | 1.65 | 3270 | 300 | 17 | -30 | 60 |
| AFC/2-315-075T IE3 | 400 | 2870 | 750 | 2.15 | 4910 | 175 | 20 | -30 | 60 |
| AFC/2-355-055T IE3 | 400 | 2870 | 550 | 2.15 | 4130 | 310 | 30 | -30 | 60 |
| AFC/2-355-110T IE3 | 400 | 2840 | 1100 | 3.8 | 6740 | 235 | 35 | -30 | 60 |
| AFC/2-400-110T IE3 | 400 | 2840 | 1100 | 3.8 | 8340 | 380 | 40 | -30 | 60 |
| AFC/2-450-220T IE3 | 400 | 2895 | 2200 | 4.6 | 9880 | 470 | 57 | -30 | 40 |
| AFC/2-450-300T IE3 | 400 | 2880 | 3000 | 5.3 | 13100 | 590 | 57 | -30 | 40 |
| AFC/2-500-300T IE3 | 400 | 2880 | 3000 | 5.3 | 15200 | 420 | 60 | -30 | 40 |
| AFC/4-560-150T IE3 | 400 | 1440 | 1500 | 3.6 | 12500 | 160 | 65 | -30 | 40 |
| AFC/4-630-220 IE3 | 400 | 1450 | 2200 | 4.6 | 16500 | 300 | 75 | -30 | 40 |
| AFC/4-710-400 IE3 | 400 | 1450 | 4000 | 8.4 | 25700 | 275 | 80 | -30 | 40 |
| AFC/4-800-400T IE3 | 400 | 1450 | 4000 | 8.4 | 31500 | 385 | 85 | -30 | 40 |
| AFC/4-900-400 IE3 | 400 | 1450 | 4000 | 8.4 | 34500 | 365 | 90 | -30 | 40 |
| AFC/4-900-750 IE3 | 400 | 1450 | 7500 | 14.6 | 48500 | 350 | 108 | -30 | 40 |
| AFC/4-1000-1100 IE3 | 400 | 1475 | 11000 | 20.9 | 64000 | 390 | 160 | -30 | 40 |
Wymiary [mm]
| Typ | ØA | ØB | C | ØD | ØE | liczba otworów N |
|---|---|---|---|---|---|---|
| 250 | 310 | 280 | 300 | 250 | 8 | 8 |
| 315 | 375 | 345 | 330 | 315 | 8 | 8 |
| 355 | 426 | 395 | 380 | 355 | 10 | 8 |
| 400 | 500 | 450 | 380 | 400 | 10 | 8 |
| 450 | 550 | 500 | 430 | 450 | 10 | 8 |
| 500 | 600 | 550 | 450 | 500 | 12 | 12 |
| 560 | 660 | 610 | 450 | 560 | 12 | 12 |
| 630 | 736 | 690 | 500 | 630 | 12 | 12 |
| 710 | 810 | 760 | 570 | 710 | 12 | 12 |
| 800 | 900 | 850 | 620 | 800 | 12 | 12 |
| 900 | 1000 | 950 | 620 | 900 | 12 | 12 |
| 1000 | 1100 | 1050 | 730 | 1000 | 12 | 12 |

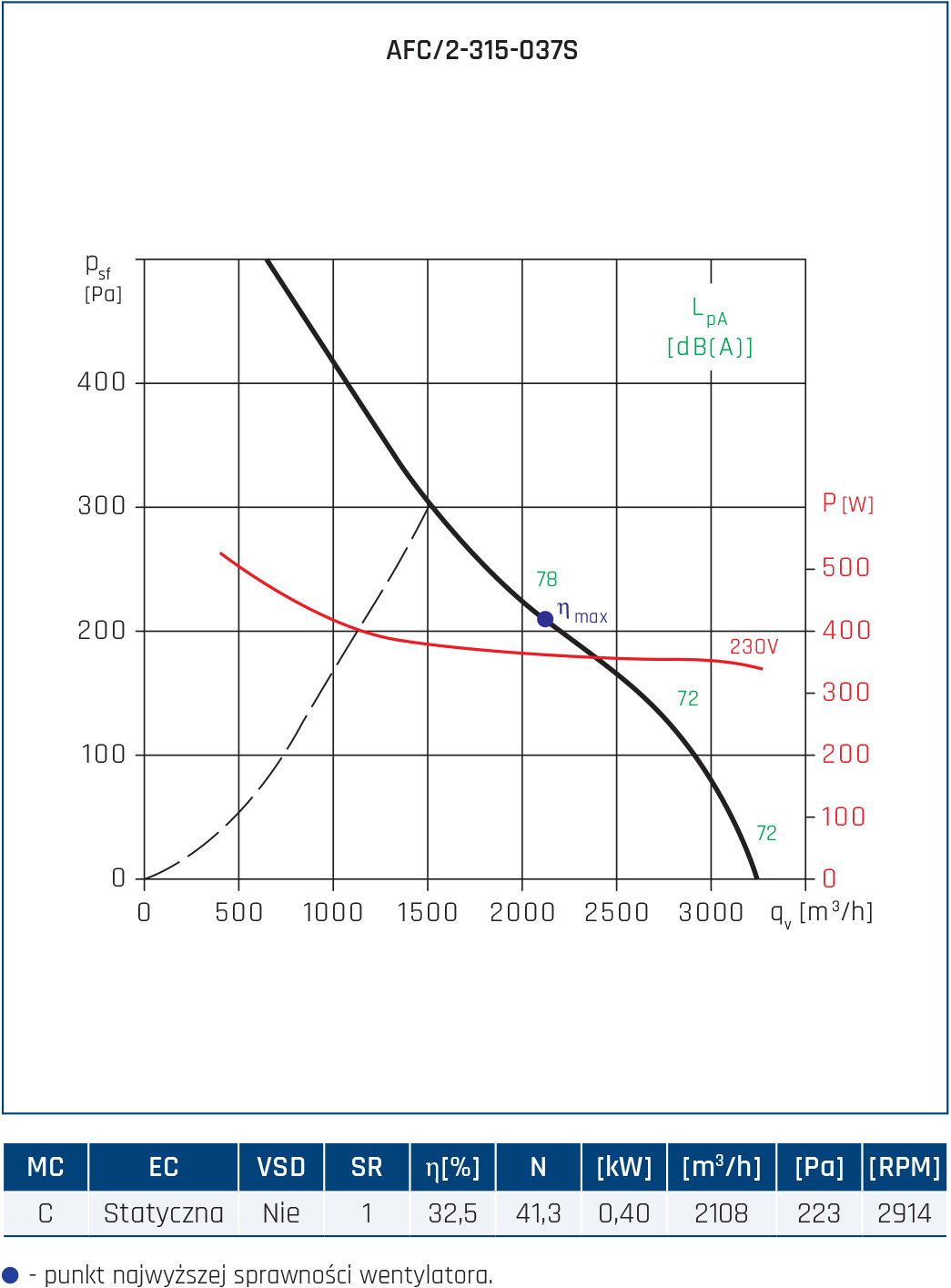

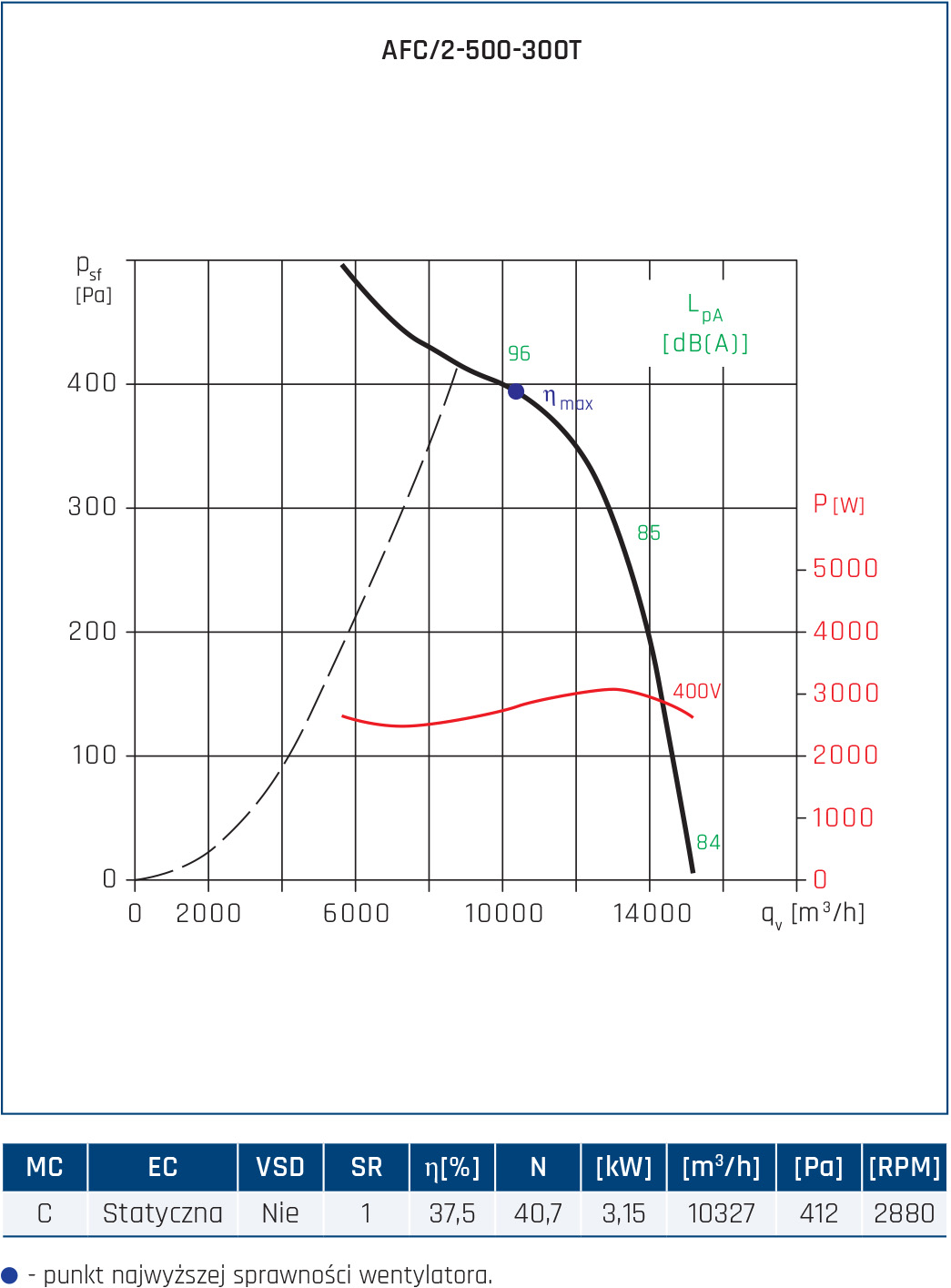

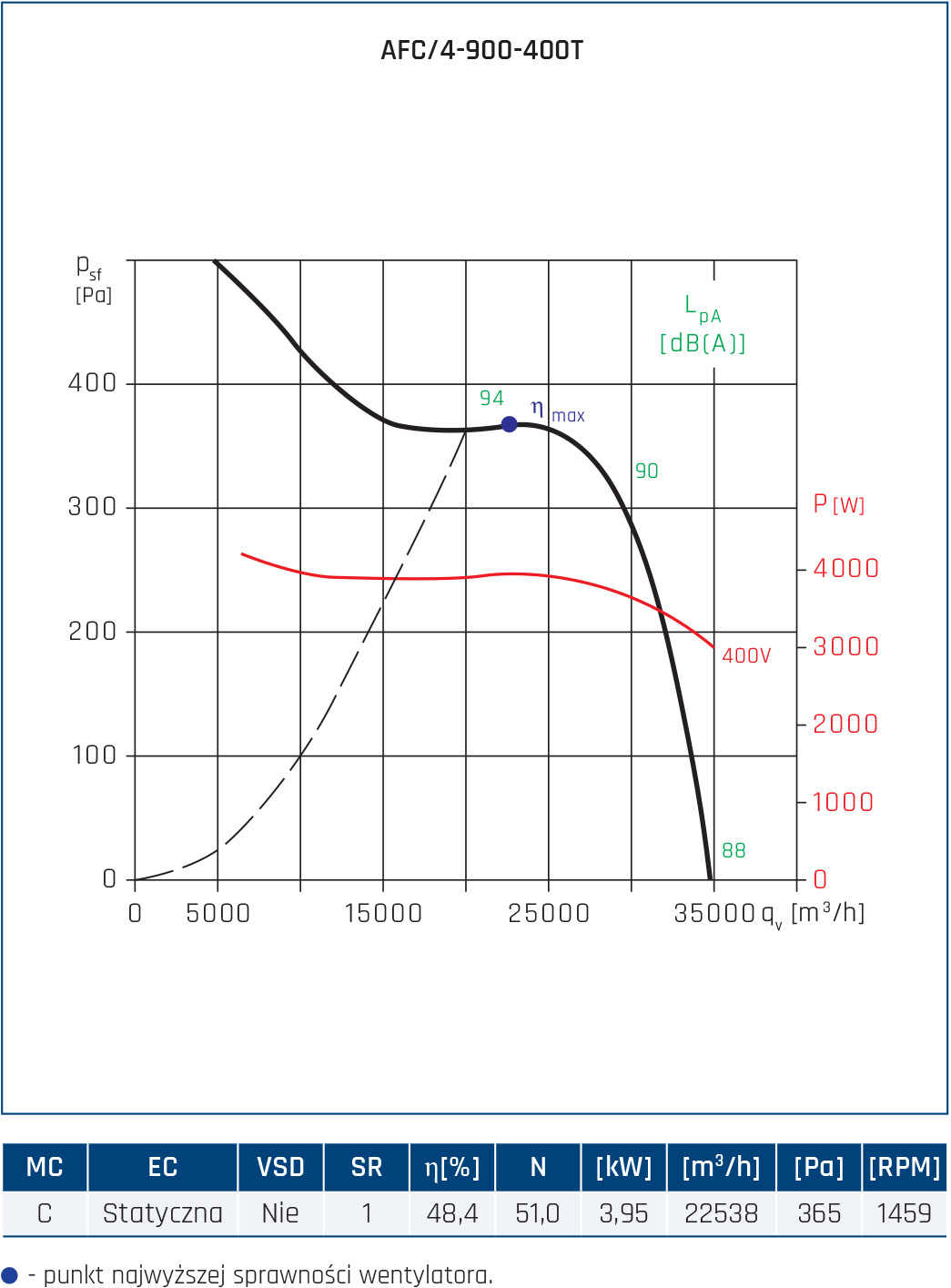

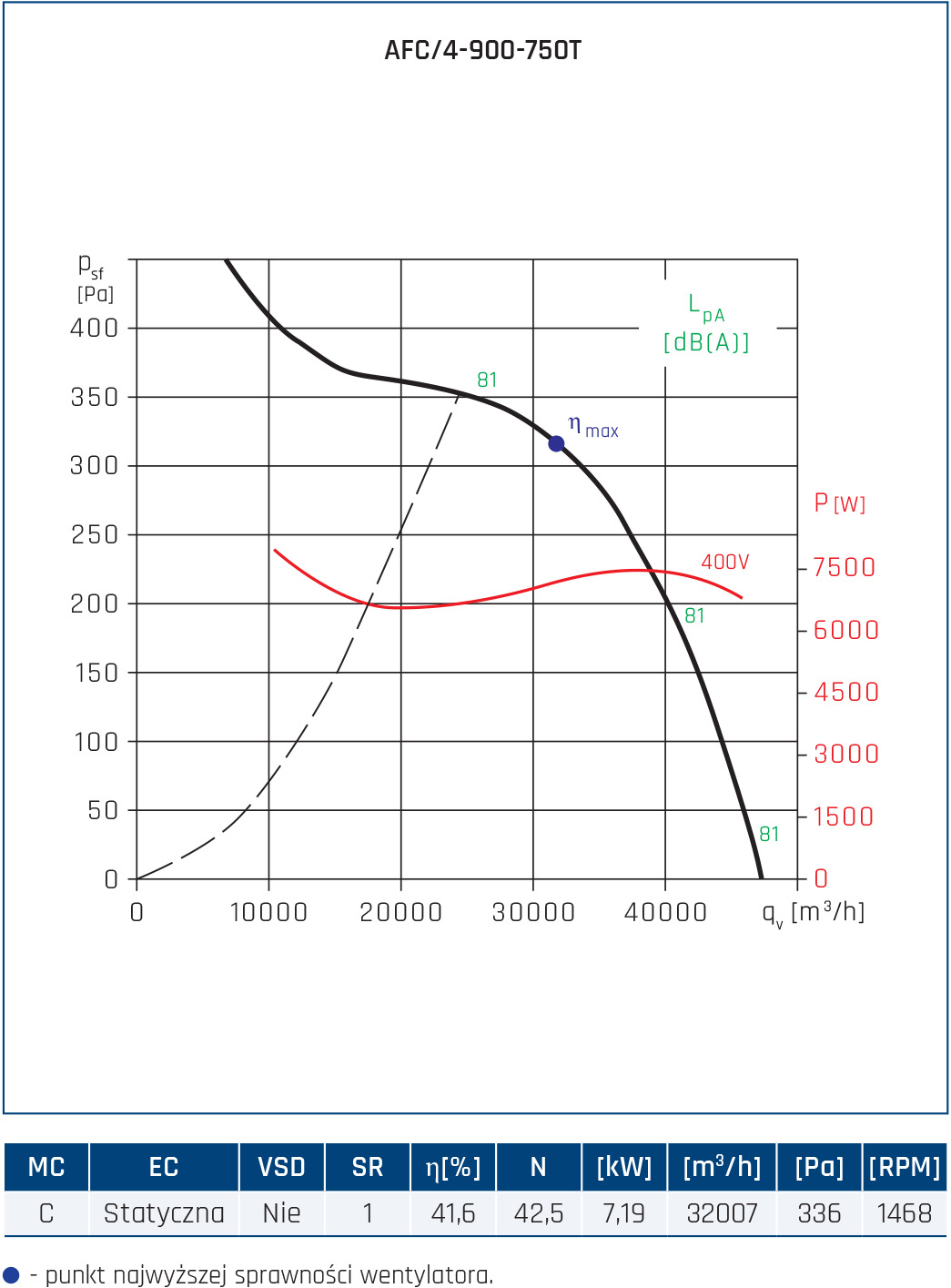

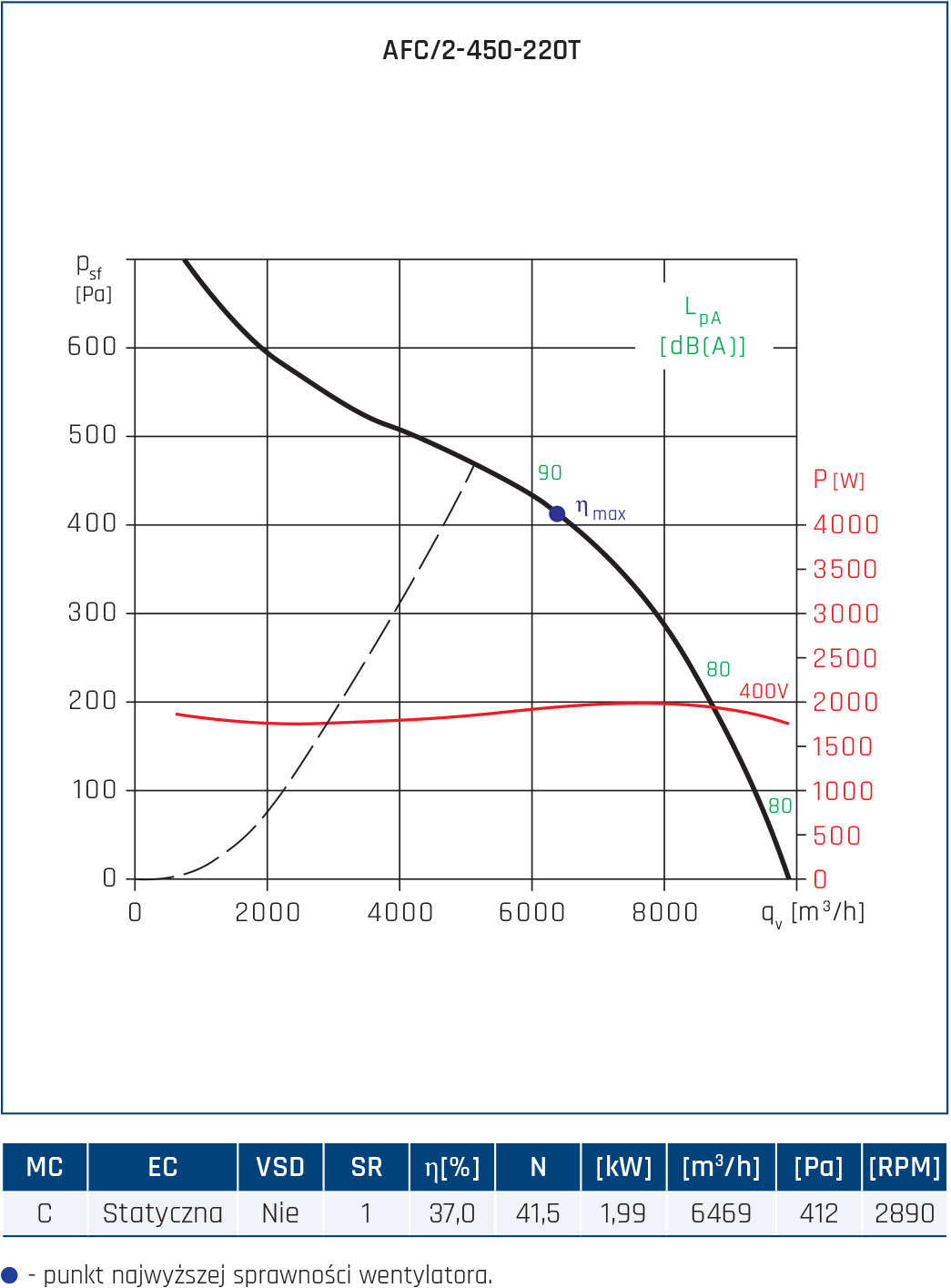

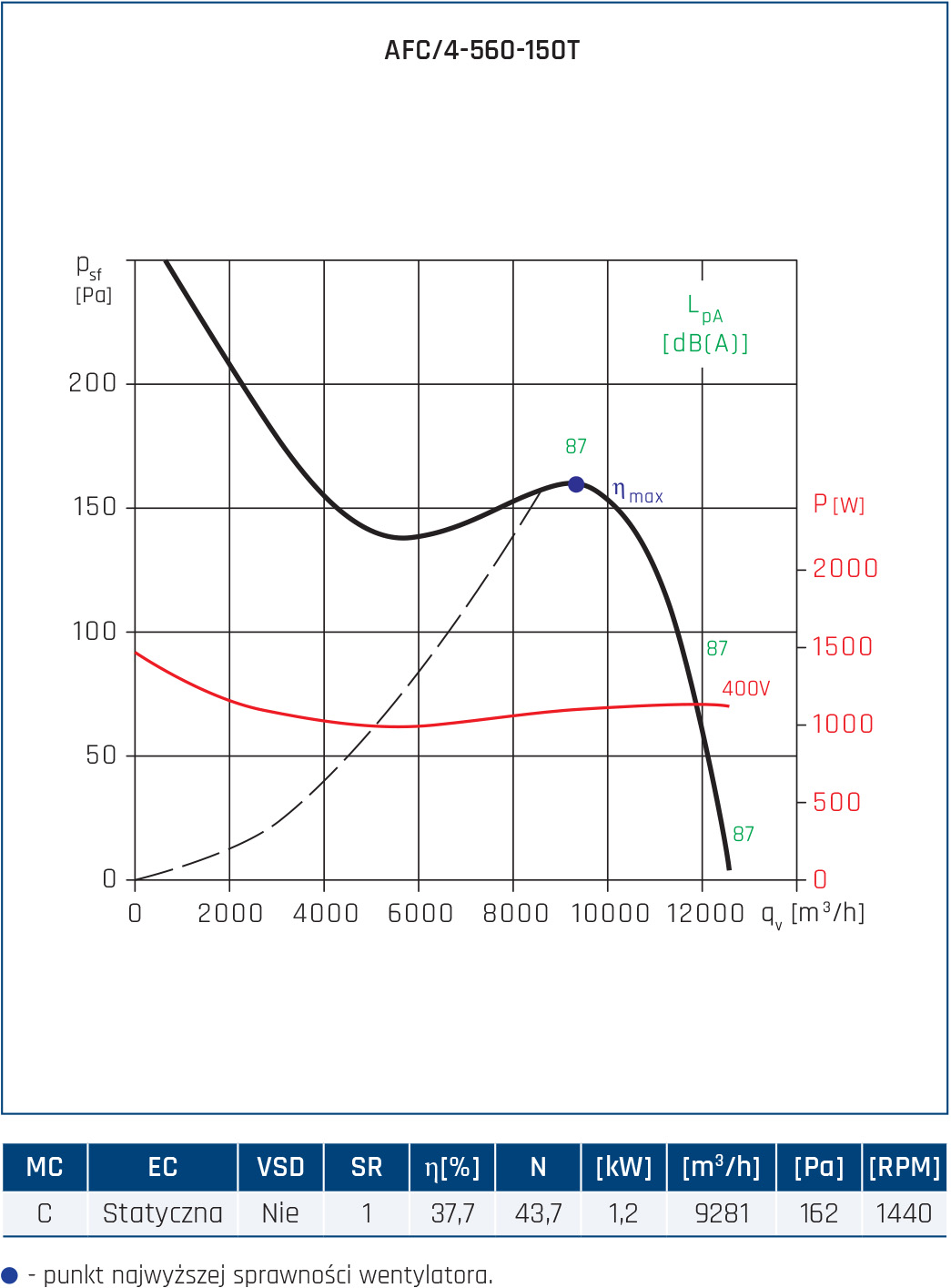

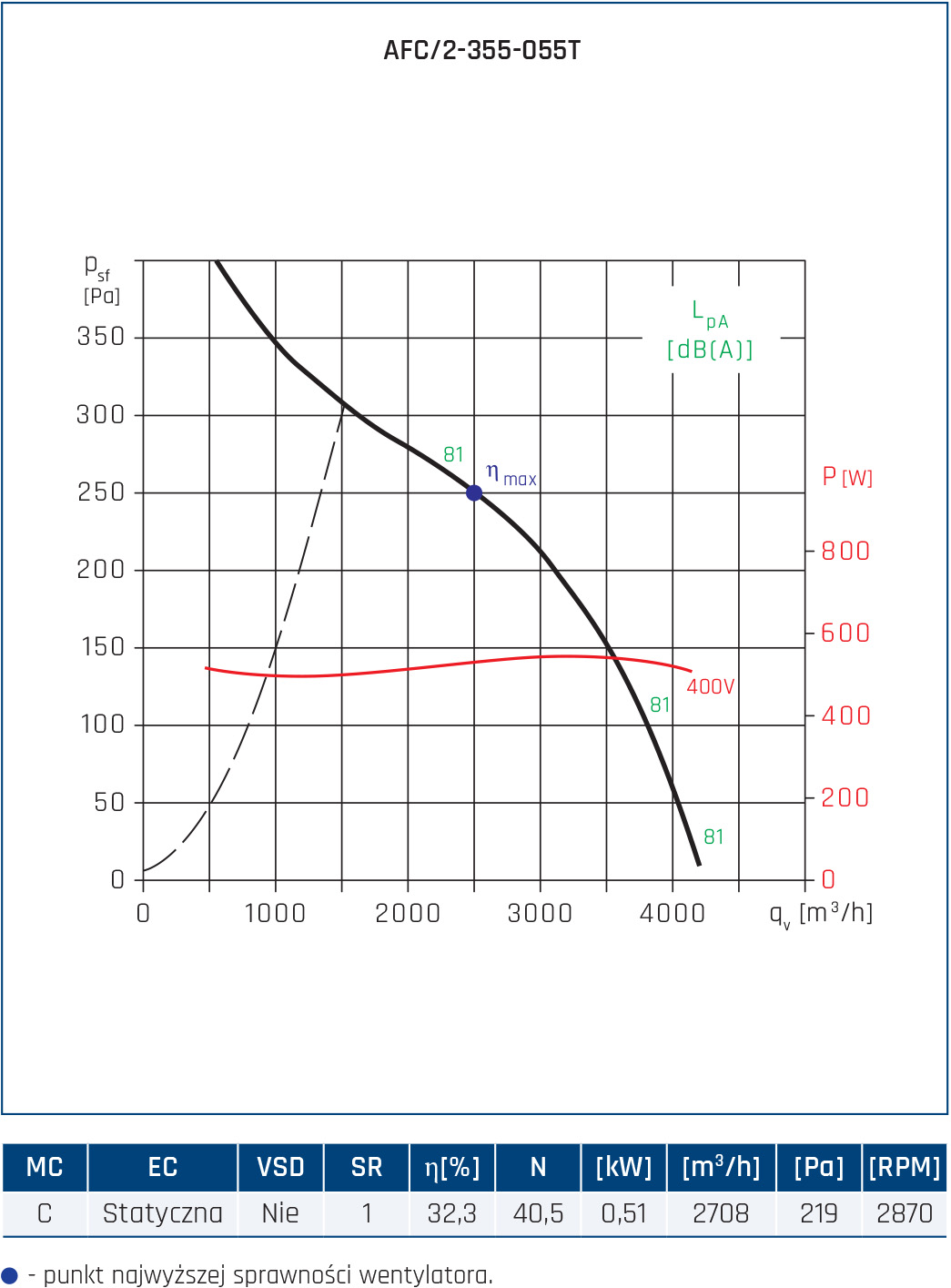

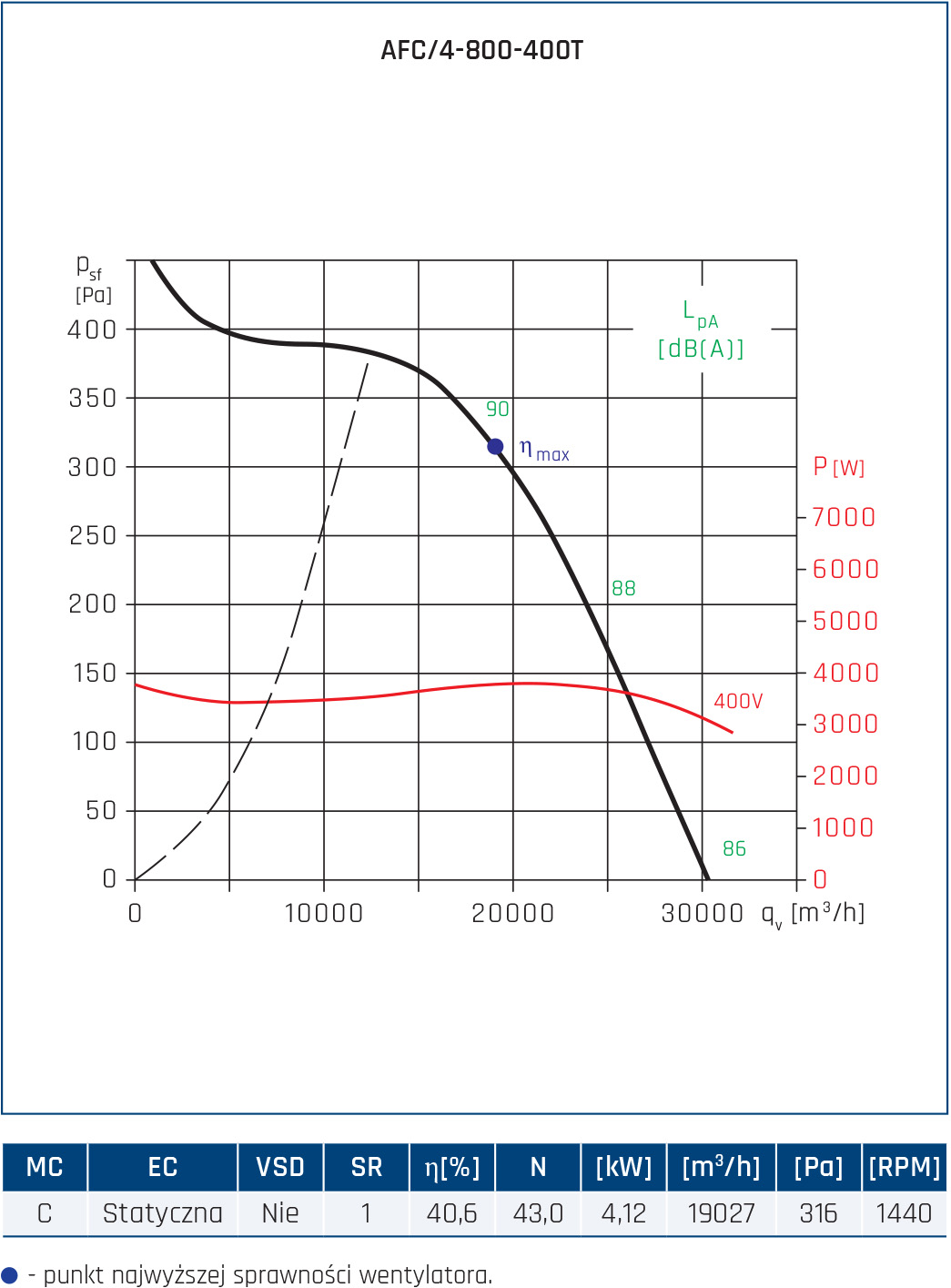

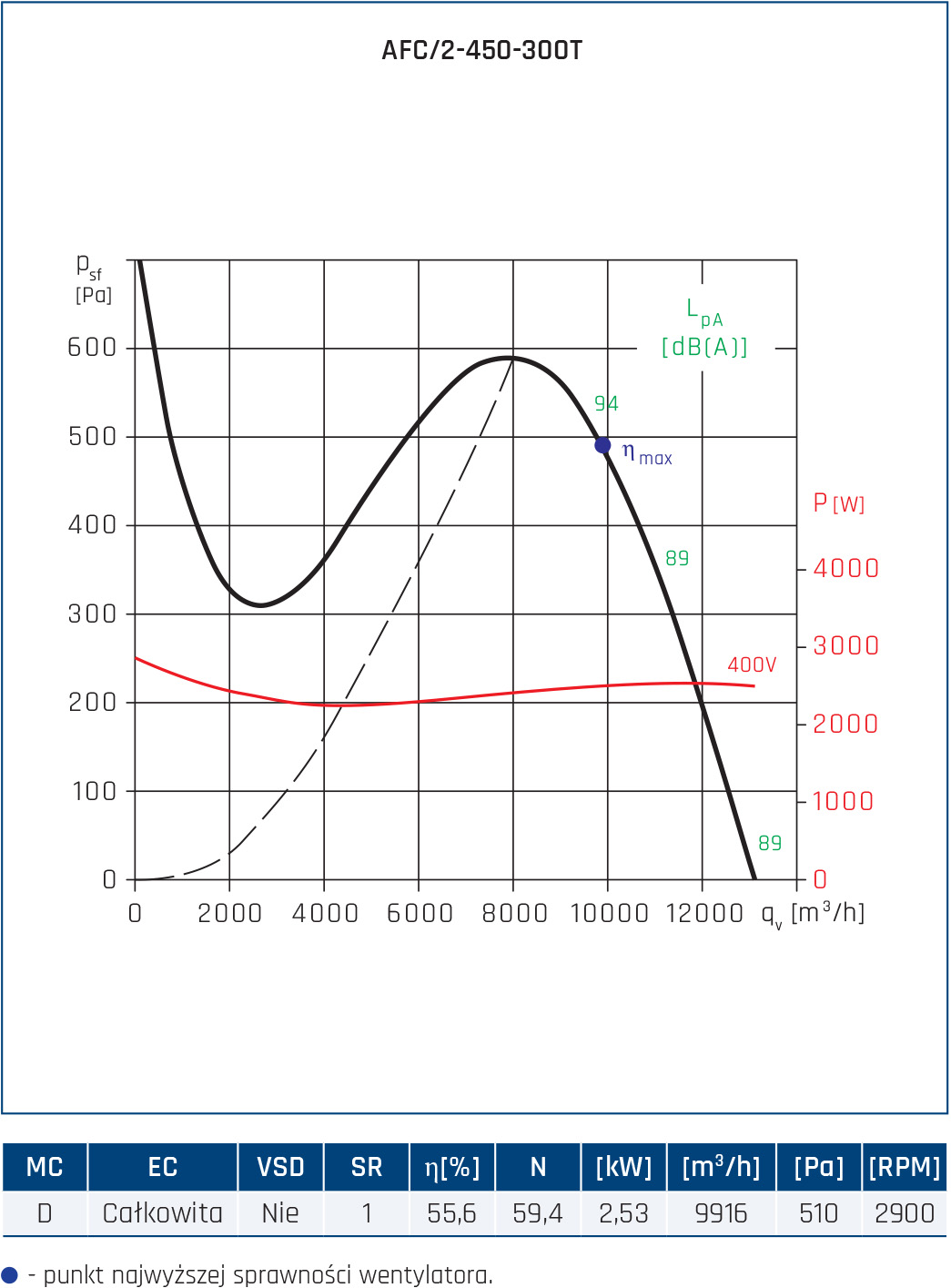

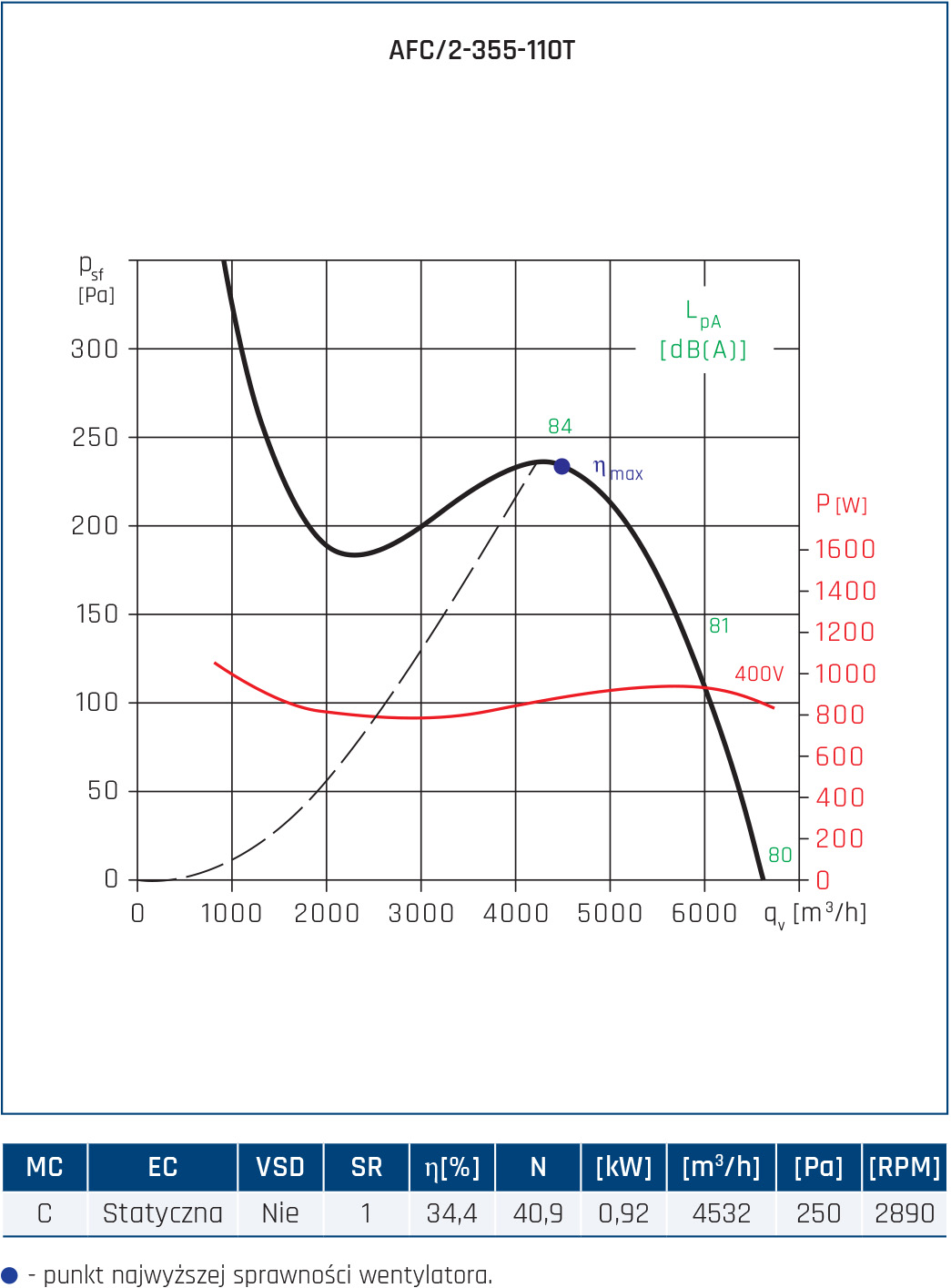

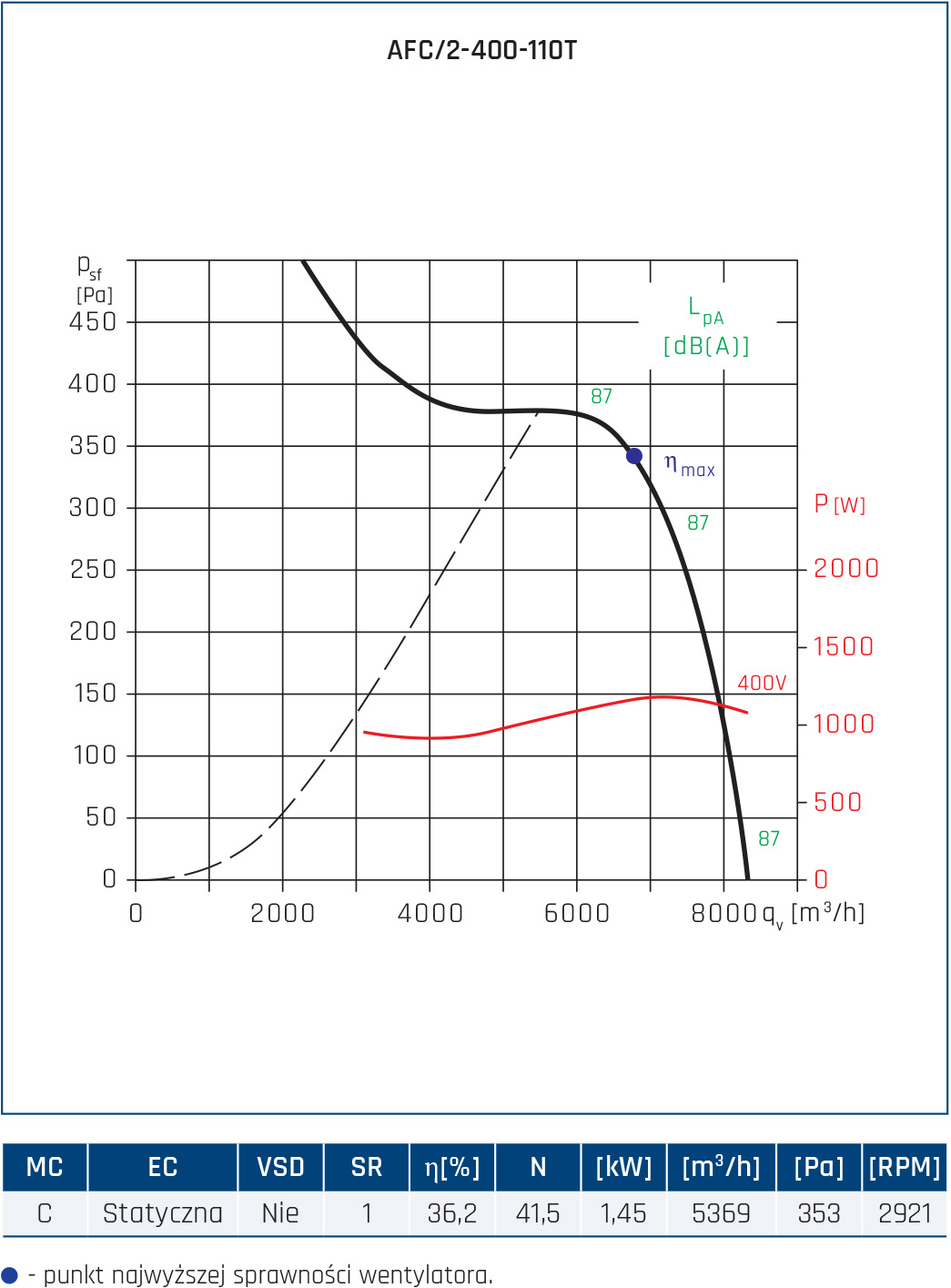

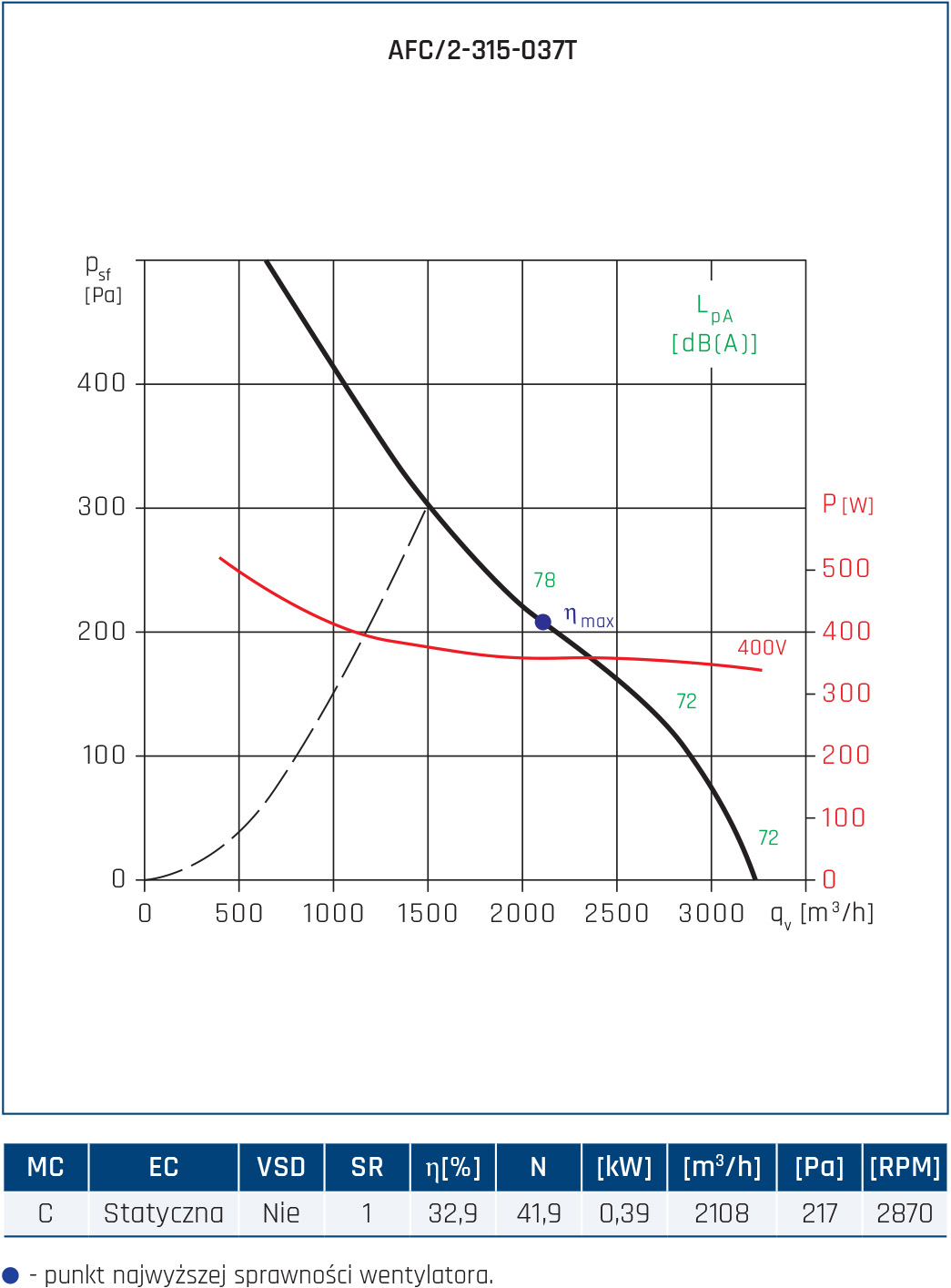

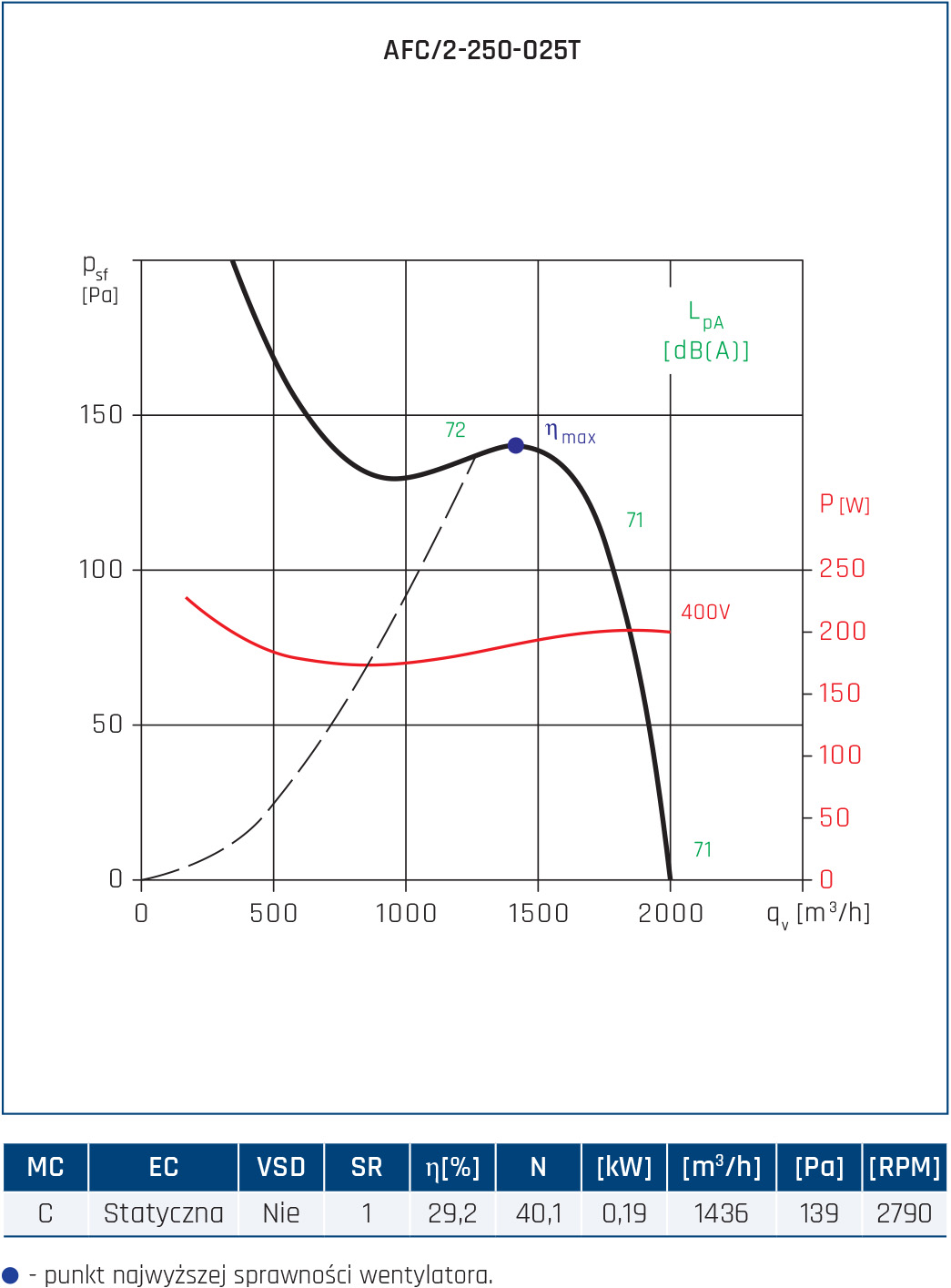

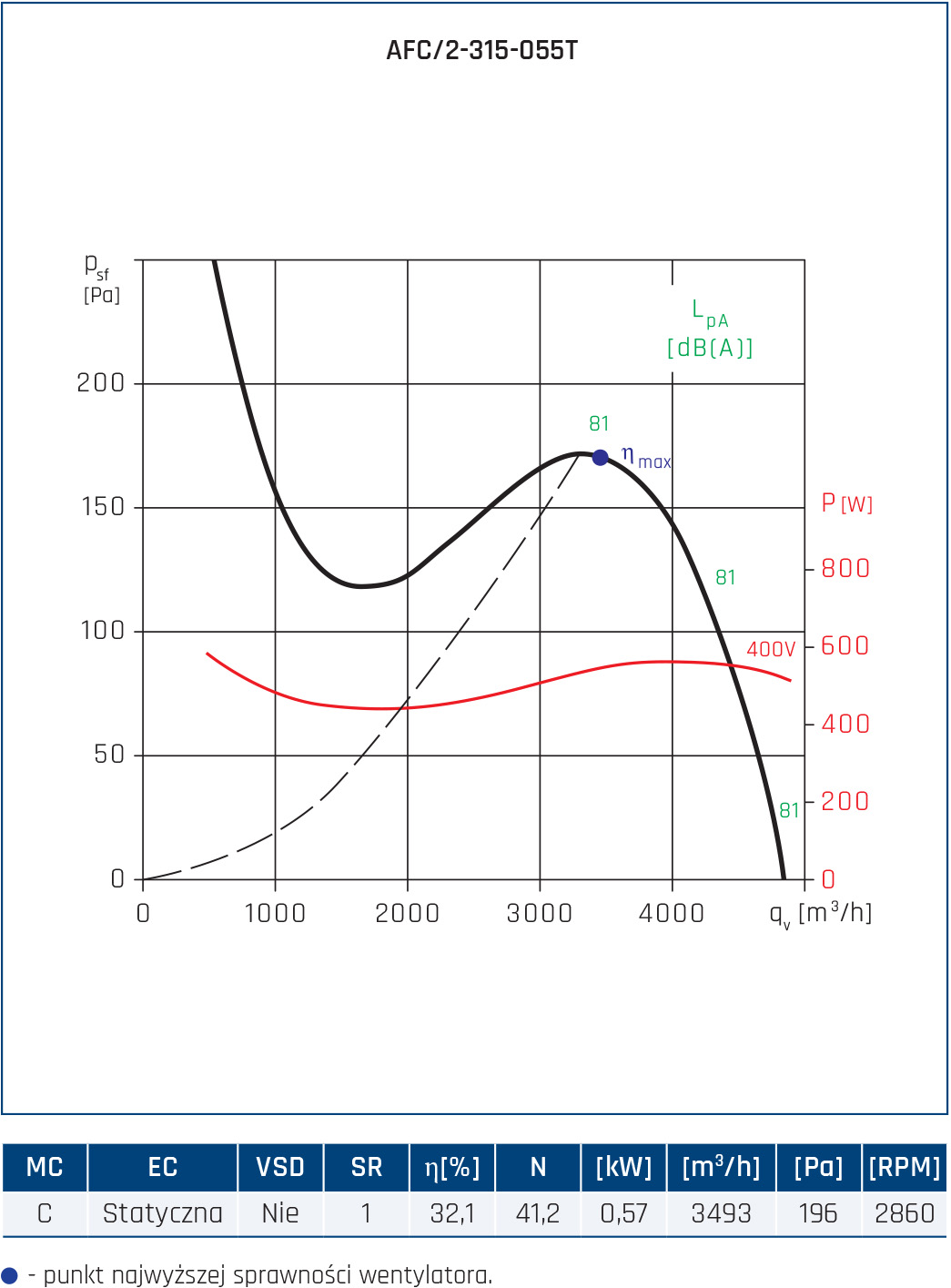

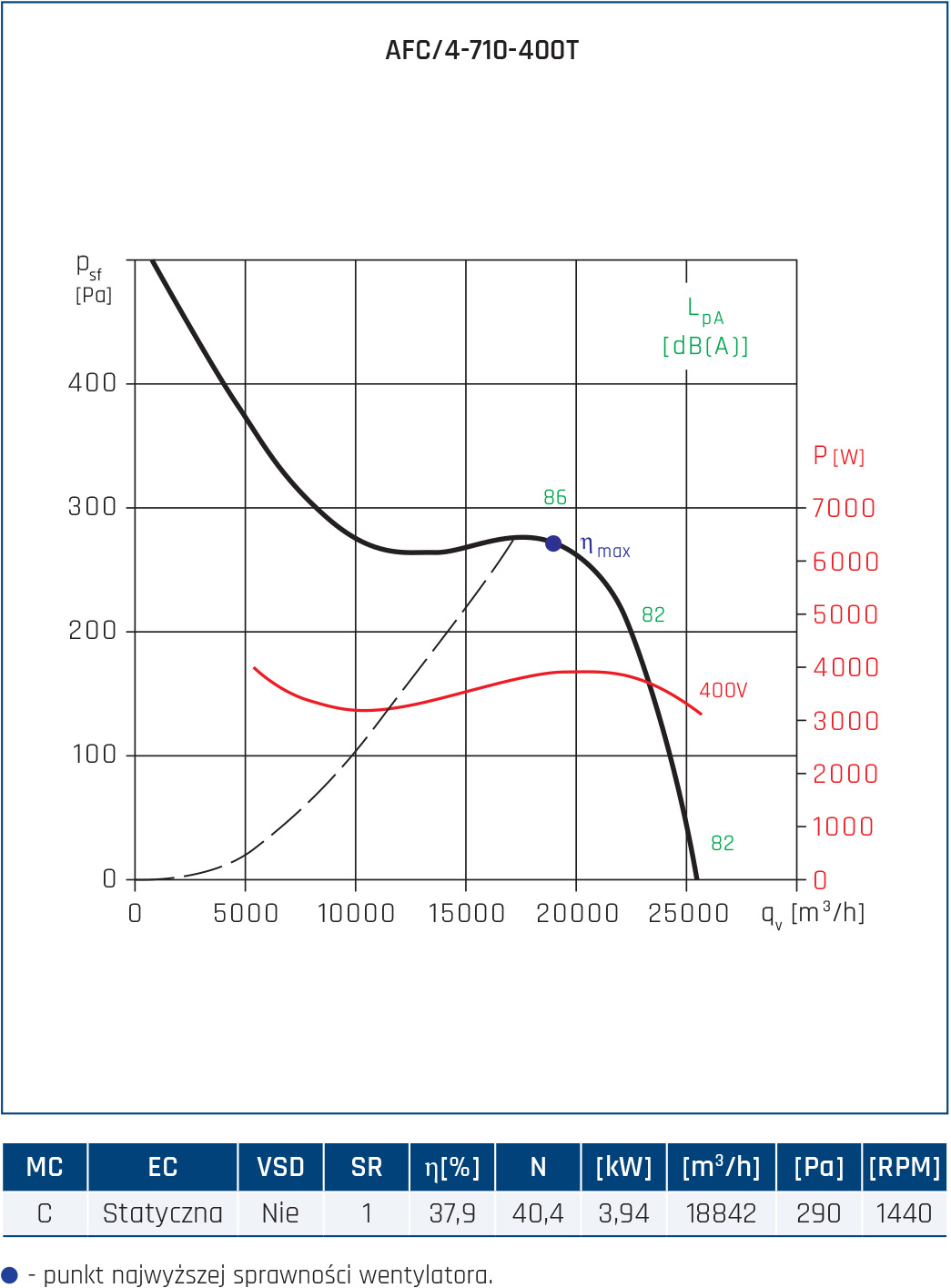

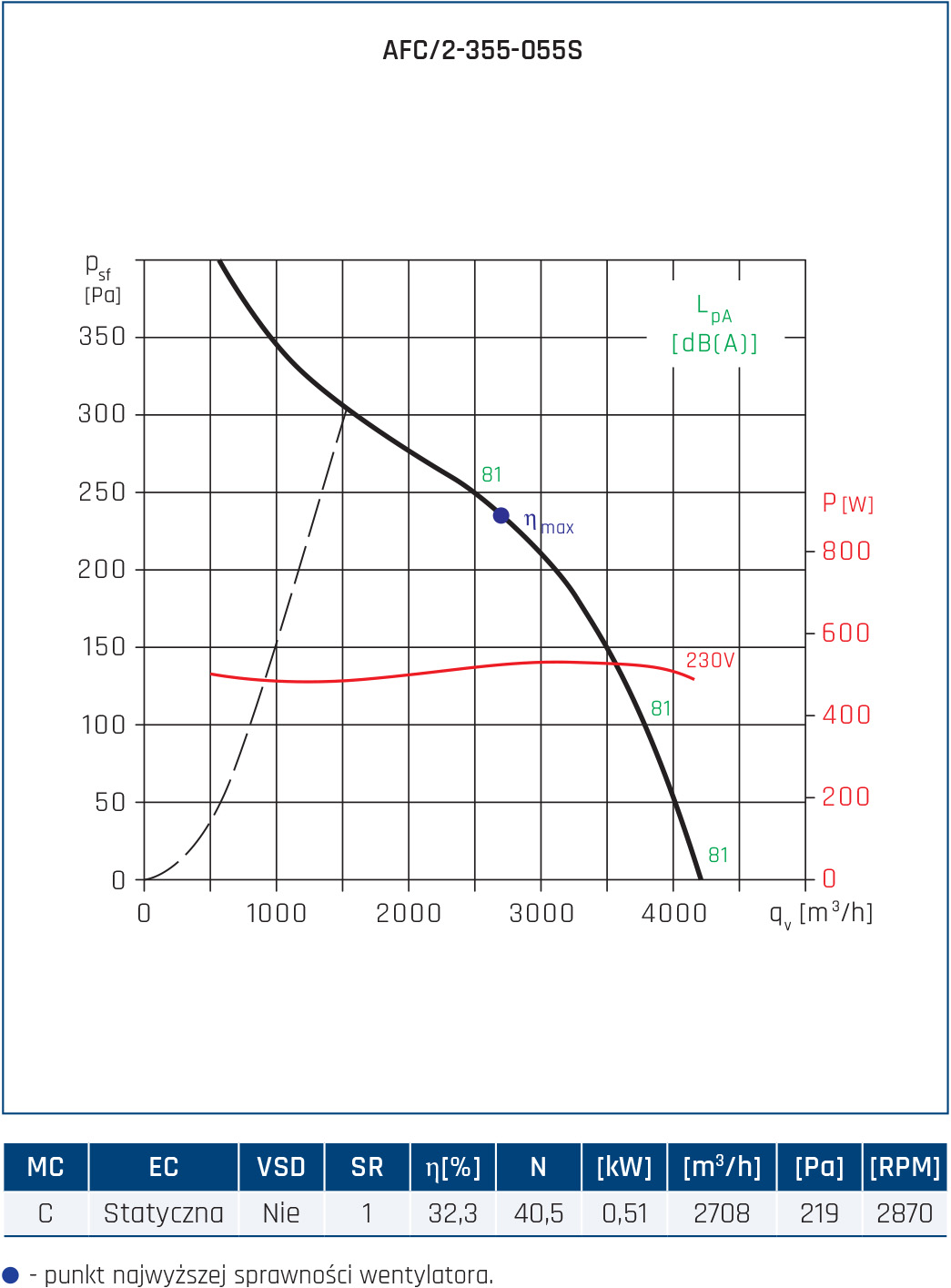

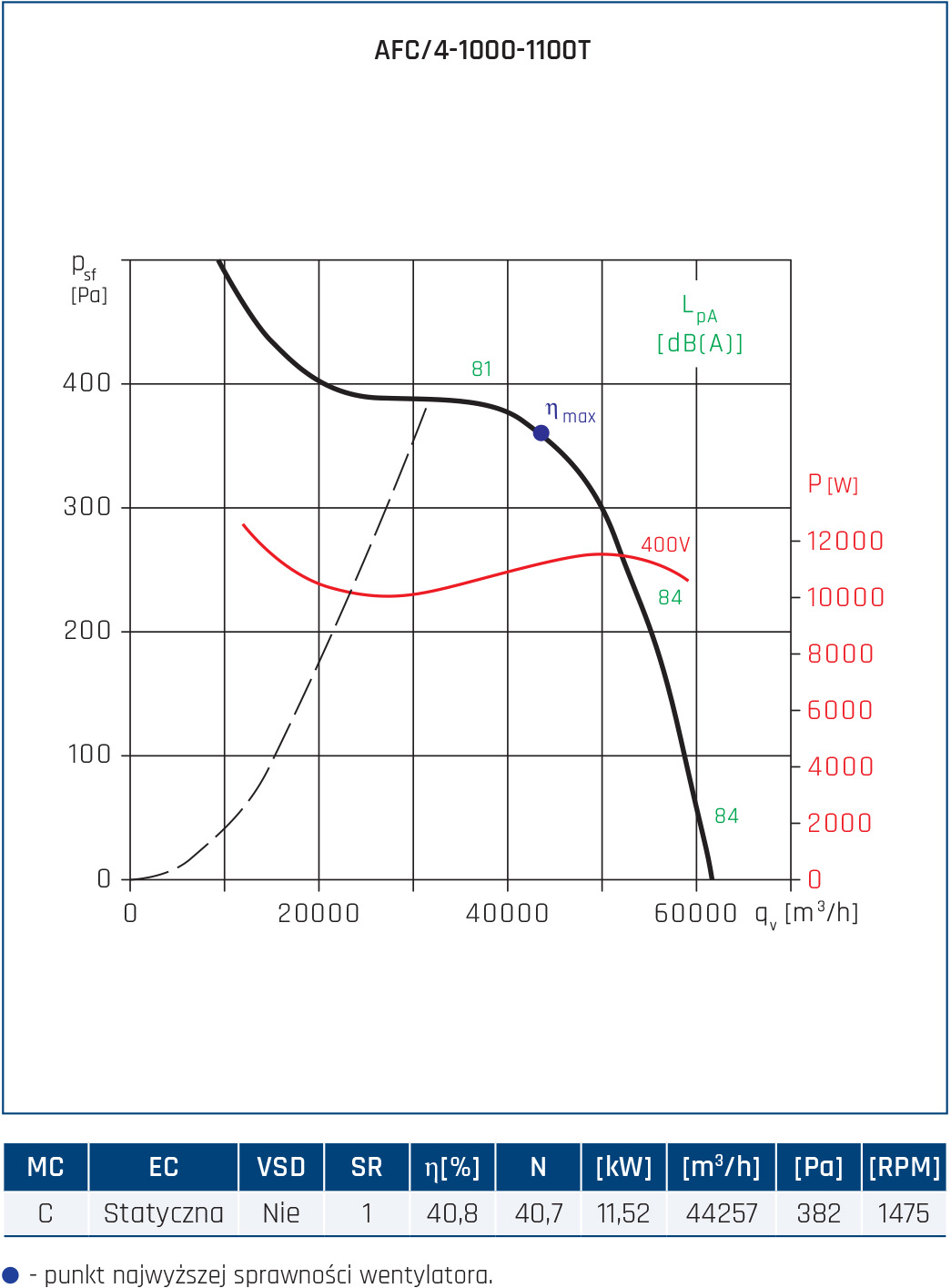

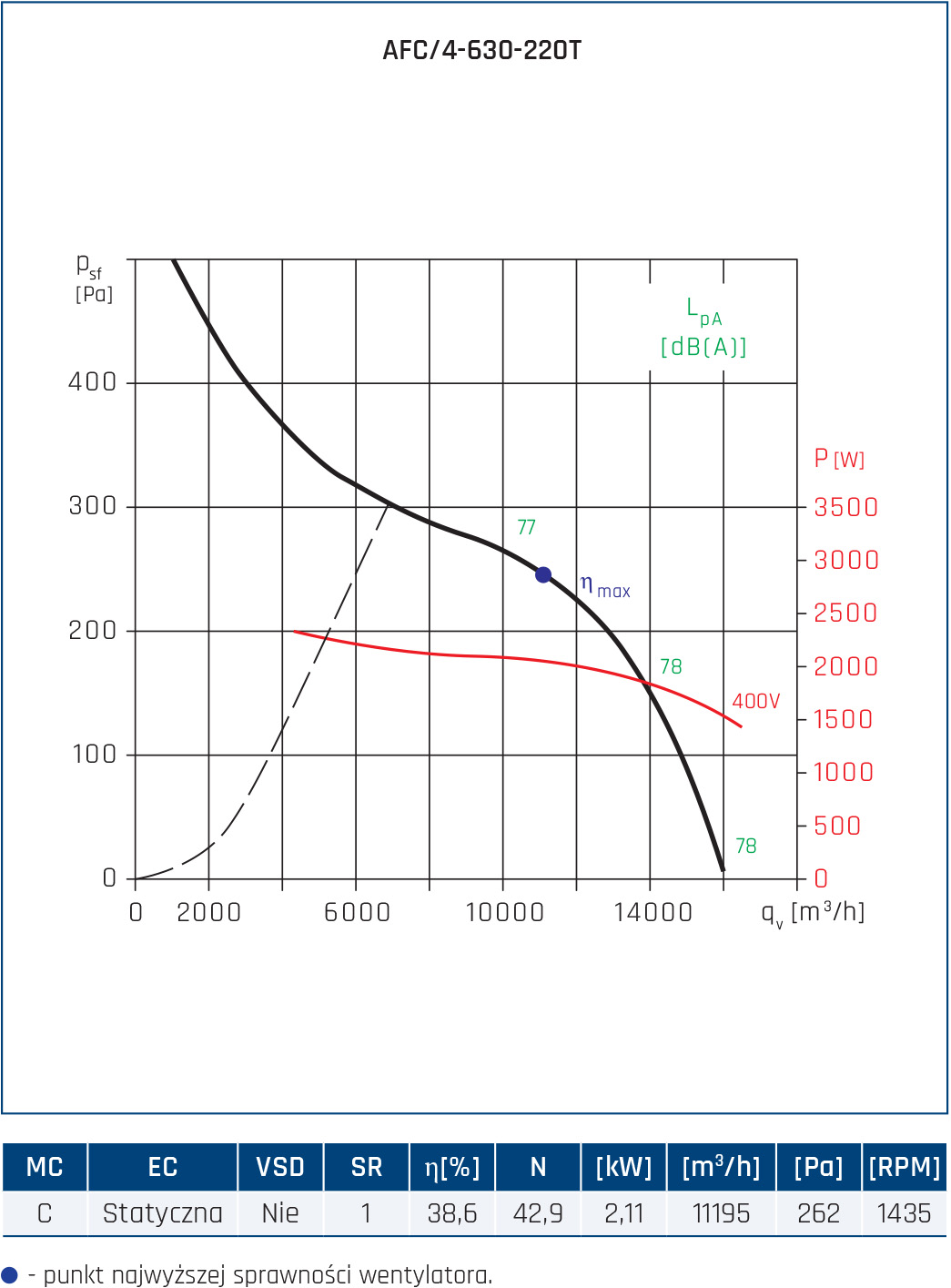

Charakterystyki pracy
- qV – Przepływ powietrza [m3/h]
- psf – Ciśnienie statyczne [Pa]
- P – Pobór mocy [W]
- Parametry wyznaczone bez regulatora
- Poziom ciśnienia akustycznego dB(A), wyznaczany w odległości 1,5m.
- MC – Kategoria pomiarowa EC – Kategoria sprawności VSD – Regulacja prędkości SR – Ilość biegów η [%] – Sprawność N – Współczynnik sprawności [kW] – Pobór mocy [m3/h] – Wydajność [Pa] – Ciśnienie statyczne [RPM] – Prędkość obrotowa
