Wentylator Kanałowy VENT

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:
· wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych,
· układy chłodzące,
· nadmuchiwanie postaci reklamowych.

KONSTRUKCJA
· obudowa z galwanizowanej blachy stalowej (modele od 100NK do 315NK),
· obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową (modele 355N i 400N),
· wirnik z tworzywa sztucznego (modele od 100NK do 315NK),
· wirnik z blachy aluminiowej (modele 355N i 400N),
· puszka przyłączeniowa na obudowie,
· wspornik montażowy w zestawie (w modelach od 100NK do 315NK),
· możliwość montażu w pozycji pionowej i poziomej.

SILNIK ELEKTRYCZNY
· silniki jednofazowe z wirującym stojanem 230V, 50/60Hz (modele od 100NK do 400N),
· silniki trójfazowe 230/400V, 50Hz (modele 355N-T 400N-T),
· stopień ochrony IP44, klasa izolacji uzwojenia B (modele od 100NK do 250NK),
· stopień ochrony IP44, klasa izolacji uzwojenia F (model 315NK),
· stopień ochrony IP54, klasa izolacji uzwojenia F (modele 355N i 400N),
· łożyska kulkowe,
· do regulacji napięciowej (silniki jednofazowe),
· do regulacji częstotliwościowej (silniki trójfazowe),
· termiczne zabezpieczenie uzwojenia przed przeciążeniem.

Wymiary

Wymiary

Typ
 A B ØC ØD
VENT-100N
195
23
243
98
VENT-125N
197
27
243
123
VENT-150N
213
22
333
147
VENT-160N
220
27
333
157
VENT-200N
223
25
333
198
VENT-250N
205
27
333
248
VENT-315N
232
25
401
312

Typ
 A B ØC ØD ØD2 E F G H ØJ
VENT-355N
410
25
508
354
314
552
100
170
587
 10.5
VENT-400N
431
25
568
399
354
628
100
185
647
 10.5

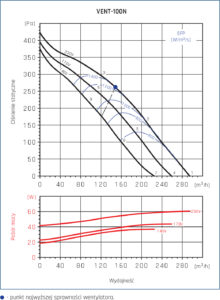

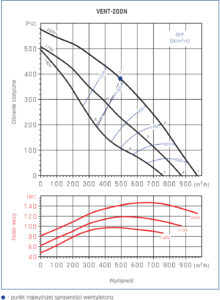

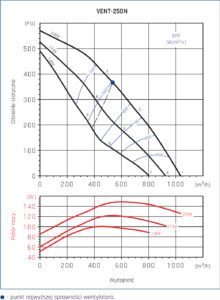

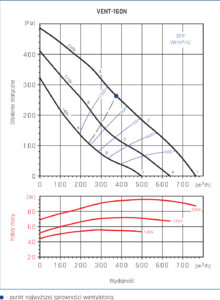

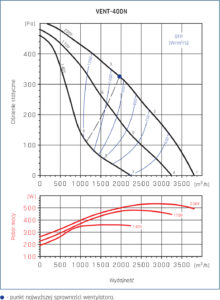

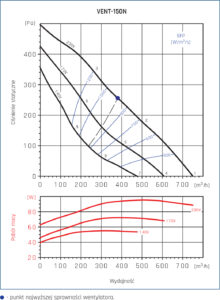

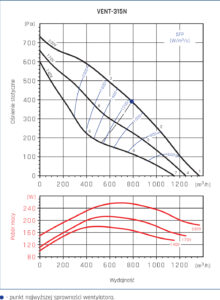

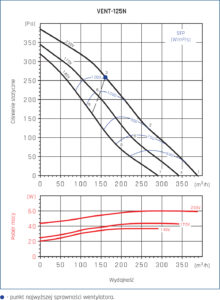

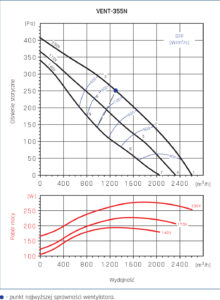

Charakterystyki pracy

Charakterystyki pracy

Dane akustyczne

Dane akustyczne

VENT-100N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 37 46 58 62 68 64 60 46 71
Wylot
 37 45 63 58 63 61 57 46 68
Emitowany
 33 38 50 50 55 49 51 37 59
2
Wlot
 39 45 56 60 66 62 56 43 69
Wylot
 38 44 61 56 61 59 54 43 66
Emitowany
 35 37 48 48 53 47 47 34 56
3
Wlot
 37 43 53 58 65 60 53 42 67
Wylot
 37 43 57 56 60 57 52 42 64
Emitowany
 33 35 45 46 52 45 44 33 55
4
Wlot
 35 43 55 59 65 61 56 41 68
Wylot
 35 42 60 55 60 58 53 41 65
Emitowany
 31 35 47 47 52 46 47 32 55
5
Wlot
 36 42 54 57 63 60 52 39 66
Wylot
 36 42 59 53 58 56 50 39 63
Emitowany
 32 34 46 45 50 45 43 30 54
6
Wlot
 34 40 52 56 63 58 50 39 65
Wylot
 35 41 56 53 58 55 49 40 62
Emitowany
 30 32 44 44 50 43 41 30 53
7
Wlot
 32 39 51 55 60 57 49 34 63
Wylot
 31 39 56 50 55 53 46 34 60
Emitowany
 28 31 43 43 47 42 40 25 51
8
Wlot
 32 38 49 53 59 55 45 32 62
Wylot
 32 39 54 49 54 51 44 32 59
Emitowany
 28 30 41 41 46 40 36 23 49
9
Wlot
 32 37 49 52 61 55 46 35 63
Wylot
 32 39 54 50 56 52 45 35 60
Emitowany
 28 29 41 40 48 40 37 26 50



VENT-125N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 33 42 54 64 67 66 62 49 71
Wylot
 33 43 61 62 63 62 59 47 69
Emitowany
 20 34 49 45 53 49 50 37 57
2
Wlot
 34 42 53 64 66 64 58 47 70
Wylot
 34 43 59 62 62 60 56 45 67
Emitowany
 21 34 48 45 52 47 46 35 55
3
Wlot
 35 43 53 64 65 61 54 43 69
Wylot
 35 44 60 62 61 58 53 44 67
Emitowany
 22 35 48 45 51 44 42 31 54
4
Wlot
 31 40 52 62 65 64 60 47 69
Wylot
 31 41 59 60 61 60 57 45 66
Emitowany
 18 32 47 43 51 47 48 35 55
5
Wlot
 32 40 51 62 64 62 56 45 67
Wylot
 31 40 56 59 59 57 53 42 65
Emitowany
 19 32 46 43 50 45 44 33 53
6
Wlot
 33 41 51 62 63 59 52 41 67
Wylot
 33 42 58 60 59 56 51 42 65
Emitowany
 20 33 46 43 49 42 40 29 53
7
Wlot
 27 36 48 58 61 60 56 43 66
Wylot
 27 37 55 56 57 56 53 41 63
Emitowany
 14 28 43 39 47 43 44 31 51
8
Wlot
 28 36 47 58 60 58 52 41 64
Wylot
 28 37 53 56 56 54 50 39 61
Emitowany
 15 28 42 39 46 41 40 29 49
9
Wlot
 31 39 49 60 61 57 50 39 65
Wylot
 31 40 56 58 57 54 49 40 63
Emitowany
 18 31 44 41 47 40 38 27 50



VENT-150N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 37 45 58 69 68 67 63 51 73
Wylot
 37 48 62 63 64 64 61 51 70
Emitowany
 21 37 45 49 50 51 49 37 56
2
Wlot
 35 44 58 68 67 65 60 48 72
Wylot
 35 47 59 62 63 63 58 48 69
Emitowany
 19 36 45 48 49 49 46 34 55
3
Wlot
 37 48 60 68 66 65 57 47 72
Wylot
 36 49 61 61 62 61 55 46 68
Emitowany
 21 40 47 48 48 49 43 33 55
4
Wlot
 33 41 54 65 64 63 59 47 70
Wylot
 33 44 58 59 60 60 57 47 66
Emitowany
 17 33 41 45 46 47 45 33 52
5
Wlot
 30 39 53 63 62 60 55 43 67
Wylot
 30 42 54 57 58 58 53 43 64
Emitowany
 14 31 40 43 44 44 41 29 50
6
Wlot
 33 44 56 64 62 61 53 43 68
Wylot
 33 46 58 58 59 58 52 43 64
Emitowany
 17 36 43 44 44 45 39 29 51
7
Wlot
 28 36 49 60 59 58 54 42 64
Wylot
 28 39 53 54 55 55 52 42 61
Emitowany
 12 28 36 40 41 42 40 28 47
8
Wlot
 24 33 47 57 56 54 49 37 62
Wylot
 24 36 48 51 52 52 47 37 58
Emitowany
 8 25 34 37 38 38 35 23 44
9
Wlot
 28 39 51 59 57 56 48 38 63
Wylot
 28 41 53 53 54 53 47 38 59
Emitowany
 12 31 38 39 39 40 34 24 46



VENT-160N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 36 45 58 68 67 67 65 53 73
Wylot
 38 47 61 62 64 64 62 52 70
Emitowany
 22 37 46 50 53 52 50 41 58
2
Wlot
 33 45 57 68 67 65 61 50 72
Wylot
 34 47 57 63 63 63 58 49 69
Emitowany
 19 37 45 50 53 50 46 38 57
3
Wlot
 37 48 58 67 65 64 57 47 71
Wylot
 37 51 62 63 63 61 55 46 69
Emitowany
 23 40 46 49 51 49 42 35 55
4
Wlot
 32 41 54 64 63 63 61 49 69
Wylot
 34 43 57 58 60 60 58 48 66
Emitowany
 18 33 42 46 49 48 46 37 54
5
Wlot
 28 40 52 63 62 60 56 45 67
Wylot
 29 42 52 58 58 58 53 44 64
Emitowany
 14 32 40 45 48 45 41 33 52
6
Wlot
 33 44 54 63 61 60 53 43 67
Wylot
 33 47 58 59 59 57 51 42 65
Emitowany
 19 36 42 45 47 45 38 31 51
7
Wlot
 27 36 49 59 58 58 56 44 64
Wylot
 29 38 52 53 55 55 53 43 61
Emitowany
 13 28 37 41 44 43 41 32 49
8
Wlot
 22 34 46 57 56 54 50 39 62
Wylot
 24 37 47 53 53 53 48 39 58
Emitowany
 8 26 34 39 42 39 35 27 46
9
Wlot
 28 39 49 58 56 55 48 38 62
Wylot
 28 42 53 54 54 52 46 37 60
Emitowany
 14 31 37 40 42 40 33 26 47



VENT-200N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 38 48 63 67 70 68 65 63 75
Wylot
 37 47 61 63 67 67 65 62 73
Emitowany
 36 39 44 38 48 52 54 48 58
2
Wlot
 36 46 62 64 67 64 61 55 71
Wylot
 37 46 62 61 63 63 61 54 69
Emitowany
 34 37 43 35 45 48 50 40 54
3
Wlot
 37 46 60 63 65 62 57 50 69
Wylot
 35 46 61 59 62 62 58 50 68
Emitowany
 35 37 41 34 43 46 46 35 51
4
Wlot
 36 46 61 65 68 66 63 61 73
Wylot
 36 46 60 62 66 66 64 61 71
Emitowany
 34 37 42 36 46 50 52 46 56
5
Wlot
 33 43 59 61 64 61 58 52 68
Wylot
 34 43 59 58 60 60 58 51 66
Emitowany
 31 34 40 32 42 45 47 37 51
6
Wlot
 34 43 57 60 62 59 54 47 67
Wylot
 32 43 58 56 59 59 55 47 65
Emitowany
 32 34 38 31 40 43 43 32 48
7
Wlot
 33 43 58 62 65 63 60 58 70
Wylot
 32 42 56 58 62 62 60 57 68
Emitowany
 31 34 39 33 43 47 49 43 53
8
Wlot
 29 39 55 57 60 57 54 48 64
Wylot
 30 39 55 54 56 56 54 47 62
Emitowany
 27 30 36 28 38 41 43 33 47
9
Wlot
 30 39 53 56 58 55 50 43 63
Wylot
 28 39 54 52 55 55 51 43 61
Emitowany
 28 30 34 27 36 39 39 28 44



VENT-250N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 37 48 65 68 72 70 68 65 77
Wylot
 40 51 66 67 69 69 69 66 76
Emitowany
 22 39 49 50 58 59 59 56 64
2
Wlot
 36 46 63 64 68 66 66 59 73
Wylot
 39 49 63 63 65 64 66 59 72
Emitowany
 21 37 47 46 54 55 57 50 61
3
Wlot
 35 43 61 61 66 63 62 54 70
Wylot
 37 46 62 62 65 64 62 55 70
Emitowany
 20 34 45 43 52 52 53 45 58
4
Wlot
 35 46 63 66 70 68 66 63 74
Wylot
 38 49 64 65 67 67 67 64 74
Emitowany
 20 37 47 48 56 57 57 54 62
5
Wlot
 33 43 60 61 65 63 63 56 70
Wylot
 36 46 60 60 62 61 63 56 69
Emitowany
 18 34 44 43 51 52 54 47 58
6
Wlot
 32 40 58 58 63 60 59 51 67
Wylot
 34 43 59 59 62 61 59 52 67
Emitowany
 17 31 42 40 49 49 50 42 55
7
Wlot
 32 43 60 63 67 65 63 60 72
Wylot
 35 46 61 62 64 64 64 61 71
Emitowany
 17 34 44 45 53 54 54 51 60
8
Wlot
 29 39 56 57 61 59 59 52 66
Wylot
 32 42 56 56 58 57 59 52 64
Emitowany
 14 30 40 39 47 48 50 43 54
9
Wlot
 28 36 54 54 59 56 55 47 63
Wylot
 30 39 55 55 58 57 55 48 64
Emitowany
 13 27 38 36 45 45 46 38 51



VENT-315N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 39 53 67 73 76 71 68 67 79
Wylot
 48 54 69 71 75 74 70 70 80
Emitowany
 29 33 45 51 58 57 55 54 63
2
Wlot
 38 55 67 73 73 69 67 63 78
Wylot
 49 55 70 71 74 72 69 64 79
Emitowany
 28 35 45 51 55 55 54 50 61
3
Wlot
 42 64 71 73 74 70 67 60 79
Wylot
 50 64 74 71 74 72 68 62 80
Emitowany
 32 44 49 51 56 56 54 47 61
4
Wlot
 38 52 66 72 75 70 67 66 78
Wylot
 47 53 68 70 74 73 69 69 79
Emitowany
 28 32 44 50 57 56 54 53 61
5
Wlot
 36 53 65 71 71 67 65 61 75
Wylot
 46 52 67 68 71 69 66 61 76
Emitowany
 26 33 43 49 53 53 52 48 58
6
Wlot
 39 61 68 70 71 67 64 57 76
Wylot
 47 61 71 68 71 69 65 59 76
Emitowany
 29 41 46 48 53 53 51 44 58
7
Wlot
 36 50 64 70 73 68 65 64 76
Wylot
 45 51 66 68 72 71 67 67 77
Emitowany
 26 30 42 48 55 54 52 51 59
8
Wlot
 31 48 60 66 66 62 60 56 71
Wylot
 42 48 63 64 67 65 62 57 72
Emitowany
 21 28 38 44 48 48 47 43 54
9
Wlot
 34 56 63 65 66 62 59 52 71
Wylot
 42 56 66 63 66 64 60 54 72
Emitowany
 24 36 41 43 48 48 46 39 53



VENT-355N
65
125
250
500
1000
2000
4000
8000
LWA
1
Wlot
 43 60 65 67 67 62 61 48 72
Wylot
 42 57 64 70 71 68 61 50 75
Emitowany
 34 50 47 47 49 42 40 28 55
2
Wlot
 39 57 63 65 66 60 57 48 70
Wylot
 39 55 64 70 69 66 58 49 74
Emitowany
 30 47 45 45 48 40 36 28 53
3
Wlot
 44 59 66 67 67 60 57 48 72
Wylot
 42 56 65 71 69 66 59 50 75
Emitowany
 35 49 48 47 49 40 36 28 55
4
Wlot
 41 58 63 65 65 60 59 46 70
Wylot
 40 55 62 68 69 66 59 48 73
Emitowany
 32 48 45 45 47 40 38 26 53
5
Wlot
 37 55 61 63 64 58 55 46 68
Wylot
 37 53 62 68 67 64 56 47 72
Emitowany
 28 45 43 43 46 38 34 26 50
6
Wlot
 42 57 64 65 65 58 55 46 70
Wylot
 40 54 63 69 67 64 57 48 73
Emitowany
 33 47 46 45 47 38 34 26 53
7
Wlot
 38 55 60 62 62 57 56 43 68
Wylot
 37 52 59 65 66 63 56 45 71
Emitowany
 29 45 42 42 44 37 35 23 50
8
Wlot
 33 51 57 59 60 54 51 42 65
Wylot
 33 49 58 64 63 60 52 43 68
Emitowany
 24 41 39 39 42 34 30 22 47
9
Wlot
 39 54 61 62 62 55 52 43 67
Wylot
 37 51 60 66 64 61 54 45 70
Emitowany
 30 44 43 42 44 35 31 23 50
Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
VENT-100N 230V 230 2600 61 0.27 290 420 3 -20 60
VENT-100N 170V 170 2320 44 0.25 260 400 3 -20 60
VENT-100N 140V 140 1980 37 0.25 220 375 3 -20 60
VENT-125N 230V 230 2620 60 0.27 390 385 3 -20 60
VENT-125N 170V 170 2350 44 0.25 340 345 3 -20 60
VENT-125N 140V 140 2020 37 0.25 290 320 3 -20 60
VENT-150N 230V 230 2550 95 0.4 750 500 5 -20 60
VENT-150N 170V 170 2110 72 0.41 610 425 5 -20 60
VENT-150N 140V 140 1660 55 0.38 480 360 5 -20 60
VENT-160N 230V 230 2560 96 0.4 760 490 5 -20 60
VENT-160N 170V 170 2140 72 0.41 640 410 5 -20 60
VENT-160N 140V 140 1680 56 0.38 500 320 5 -20 60
VENT-200N 230V 230 2720 147 0.6 970 580 5 -20 60
VENT-200N 170V 170 2490 119 0.7 870 510 5 -20 60
VENT-200N 140V 140 2150 98 0.6 760 500 5 -20 60
VENT-250N 230V 230 2720 149 0.6 1030 570 6 -20 60
VENT-250N 170V 170 2460 122 0.7 920 525 6 -20 60
VENT-250N 140V 140 2170 101 0.7 800 490 6 -20 60
VENT-315N 230V 230 2790 257 1.1 1370 730 8 -20 60
VENT-315N 170V 170 2610 213 1.2 1250 660 8 -20 60
VENT-315N 140V 140 2380 180 1.3 1150 600 8 -20 60
VENT-355N 230V 230 1370 278 1.2 2600 410 18.8 -40 70
VENT-355N 170V 170 1250 227 1.3 2320 365 18.8 -40 70
VENT-355N 140V 140 1100 195 1.4 2050 340 18.8 -40 70
VENT-400N 230V 230 1380 534 2.3 3800 500 22.2 -20 50
VENT-400N 170V 170 1200 481 3 3250 480 22.2 -20 50
VENT-400N 140V 140 830 362 2.9 2230 460 22.2 -20 50
