Wentylator Dachowy RF 125-315

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylatory dachowe wyciągowe przeznaczone są do systemów wentylacyjnych budynków o niskim stopniu zanieczyszczenia powietrza.
Stosowane są między innymi w:
· instalacjach wyciągowych z budynków mieszkalnych, supermarketów,
· hal przemysłowych, warsztatów, magazynów, toalet,
· garaży, parkingów, budynków gospodarczych i innych.

KONSTRUKCJA
· wirnik z łopatkami pochylonymi do tyłu, wykonane z tworzywa sztucznego lub blachy aluminiowej (w zależności od modelu),
· podstawa wykonana z blachy aluminiowej,
· obudowa wykonana z blachy aluminiowej,
· czasza wykonana z blachy aluminiowej,
· siatka ochronna z ocynkowanej blachy stalowej,
· przystosowany do pracy w pozycji pionowej,
· montaż na dachach płaskich,
· temperatura pracy od -40*C do +70*C, w zależności od modelu.

SILNIK ELEKTRYCZNY
· asynchroniczny, jednofazowy, 230V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem,
· asynchroniczny, trójfazowy, 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem,
· przystosowany do płynnej regulacji prędkości obrotowej,
· termiczne zabezpieczenie przed przeciążeniem.

Wymiary

Wymiary

Typ
 ❑A ❑B ØD E F Ød n
RF/2-125 245 300 355 15 191 10 4
RF/4-125 245 300 355 15 191 10 4
RF/2-160 245 300 355 15 191 10 4
RF/2-160/H 245 300 355 15 191 10 4
RF/4-160 245 300 355 15 191 10 4
RF/2-200 330 435 457 15 246 12 4
RF/4-200 330 435 457 15 259 12 4
RF/4-250 330 435 552 15 327 12 4
RF/4-250T 330 435 552 15 327 12 4
RF/6-250 330 435 552 15 327 12 4
RF/4-315 330 435 552 15 327 12 4
RF/4-315T 330 435 552 15 327 12 4
RF/6-315 330 435 552 15 327 12 4

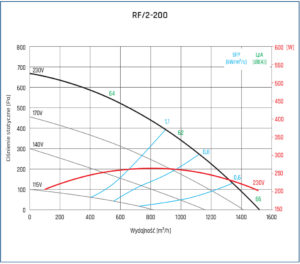

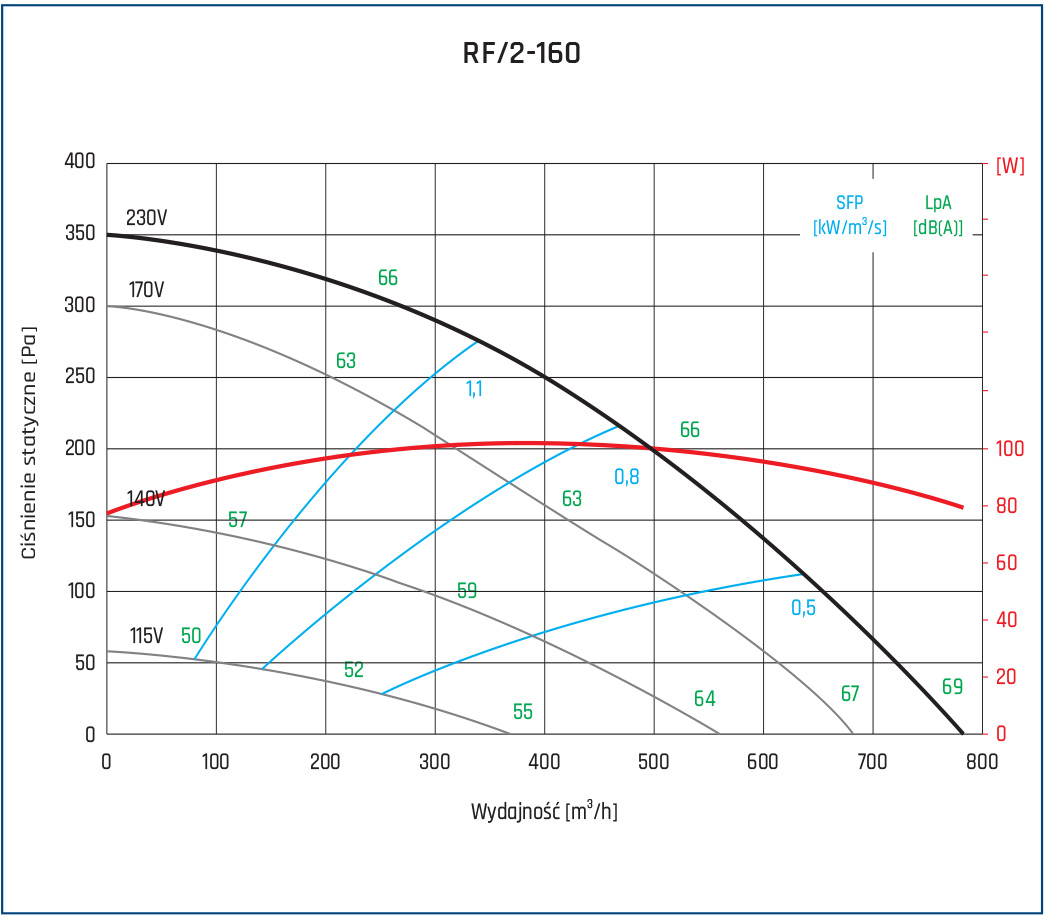

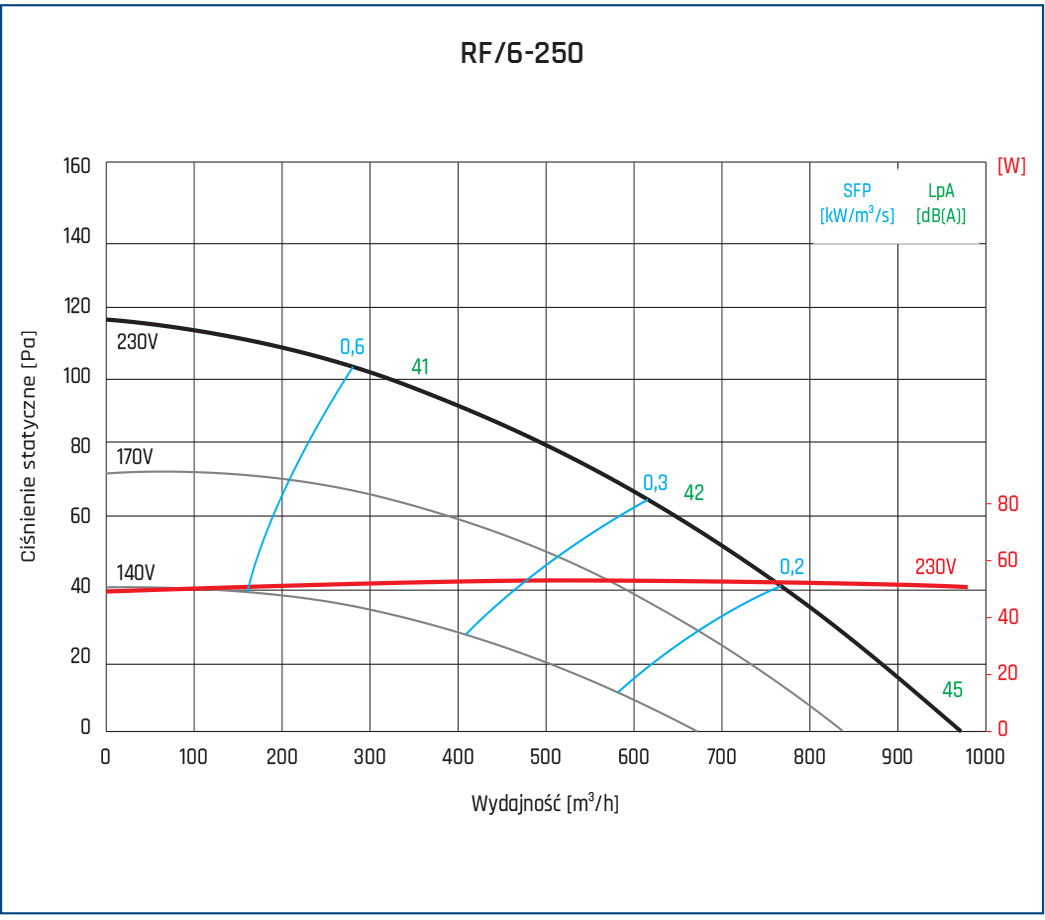

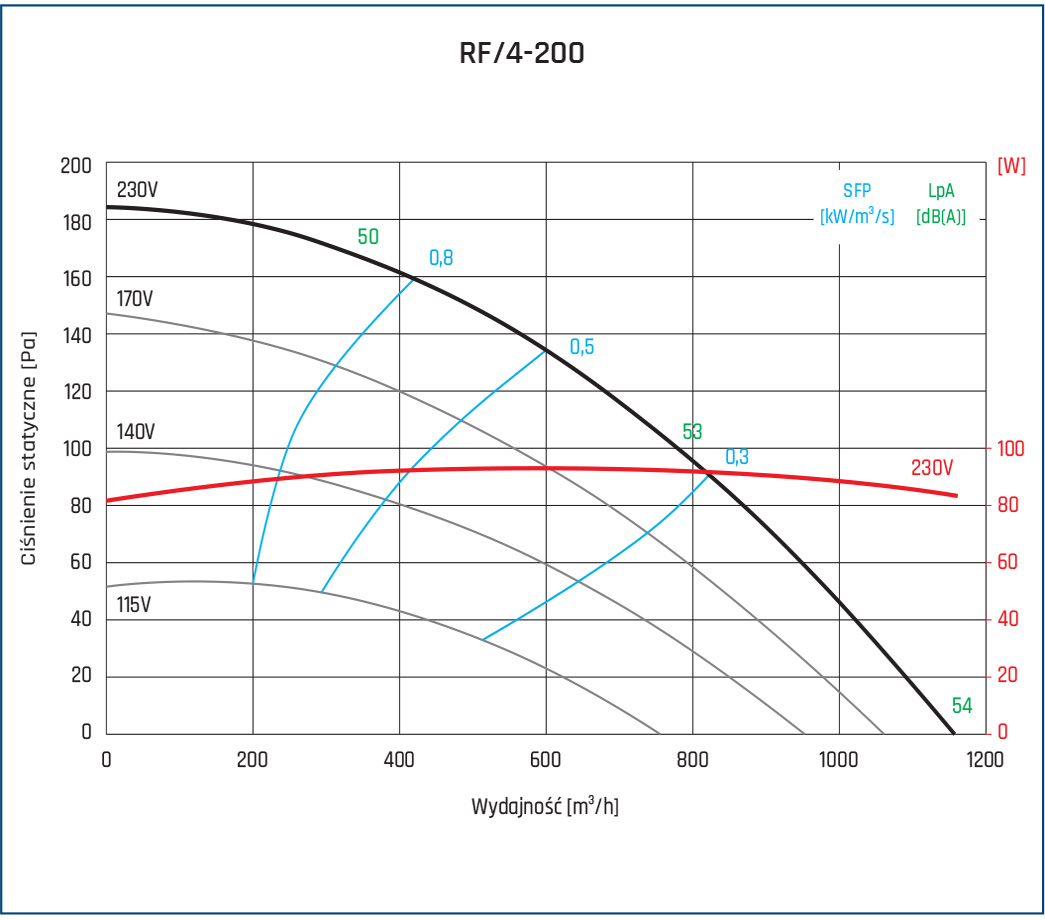

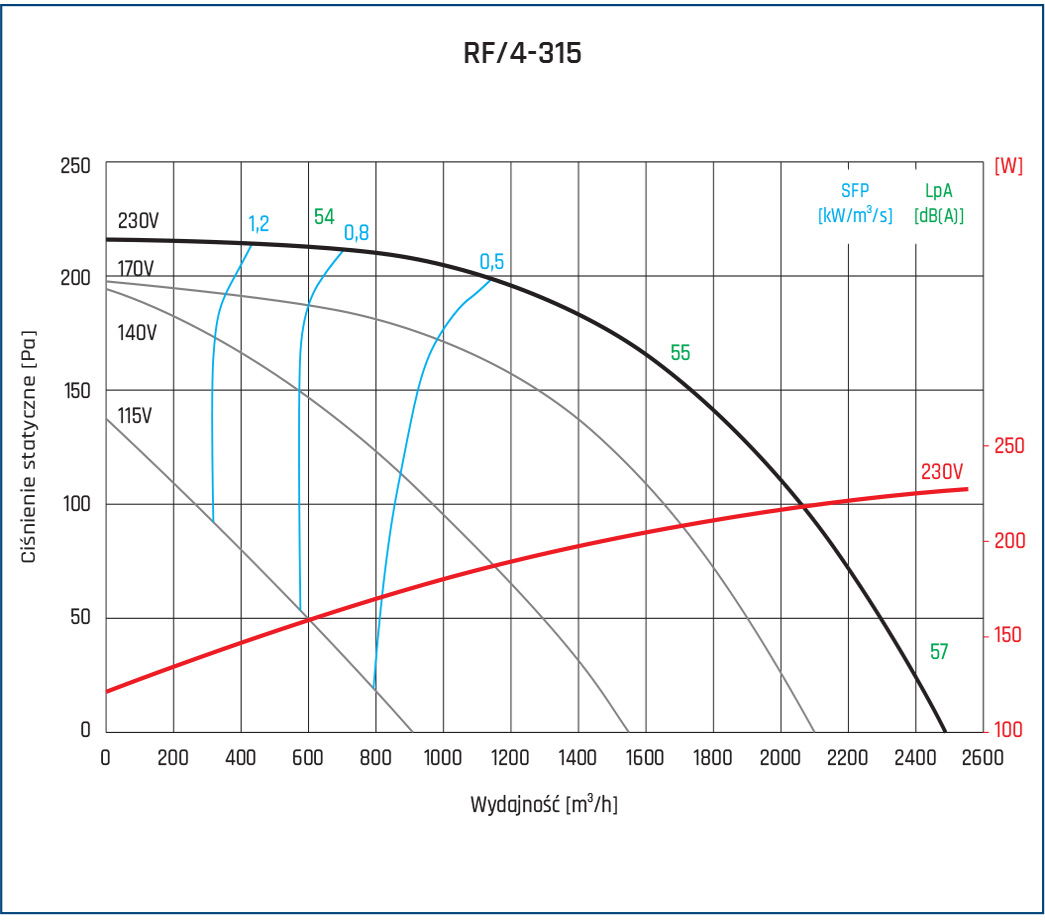

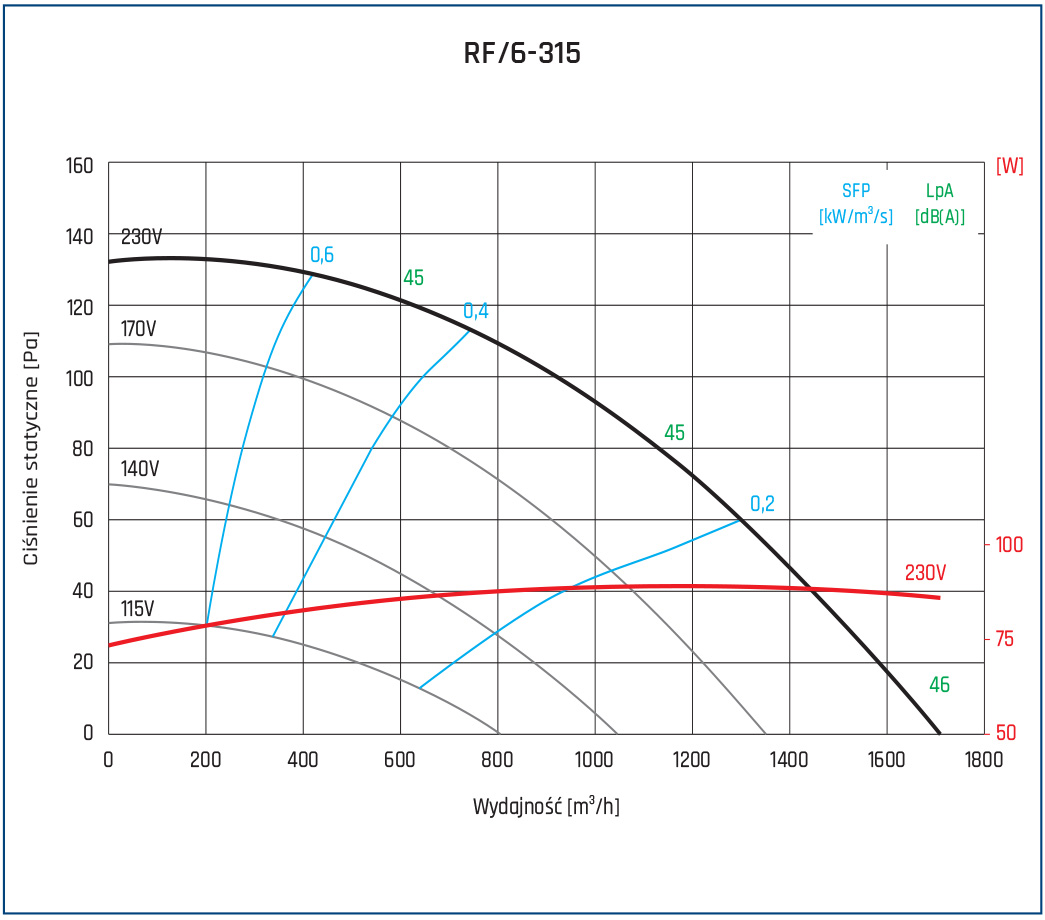

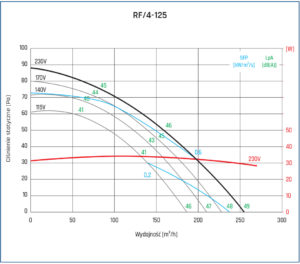

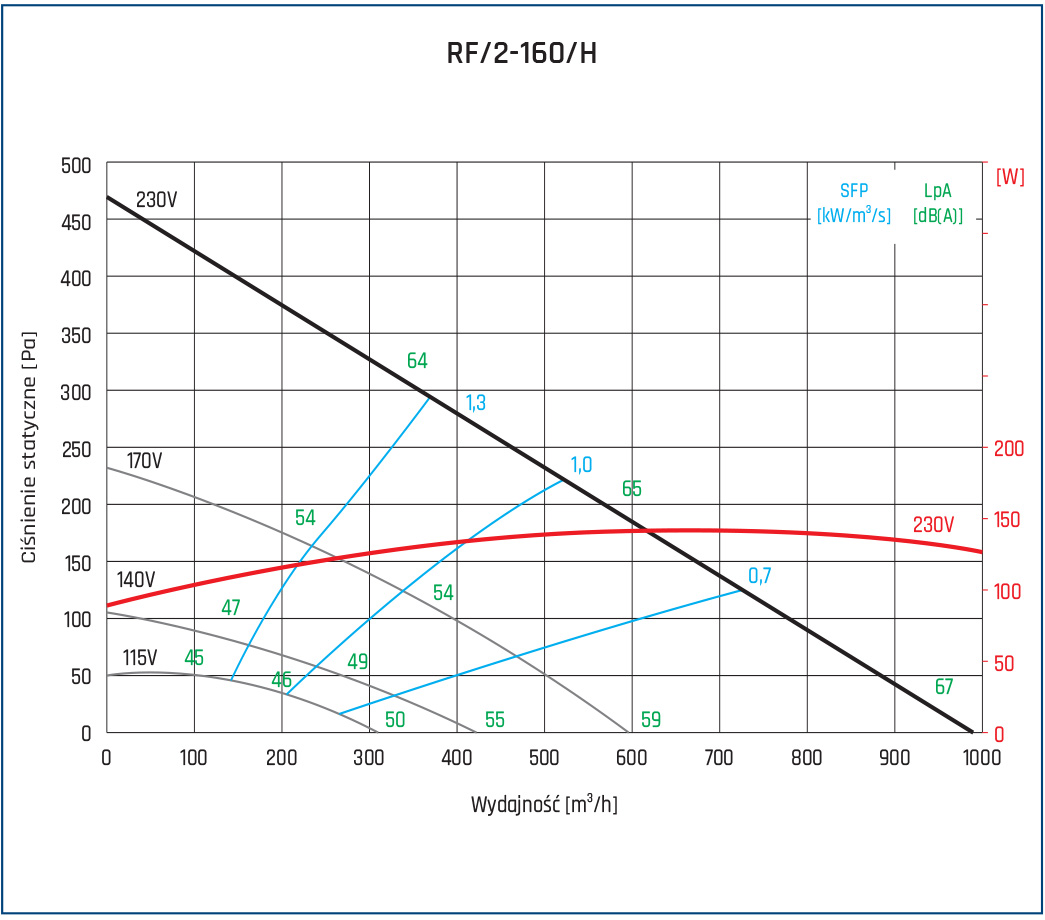

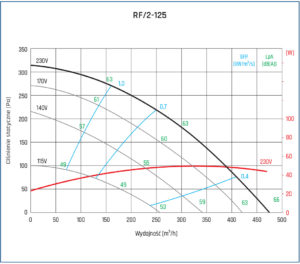

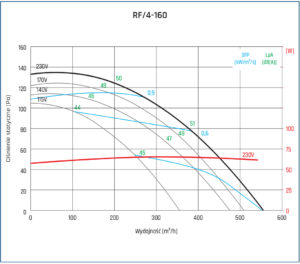

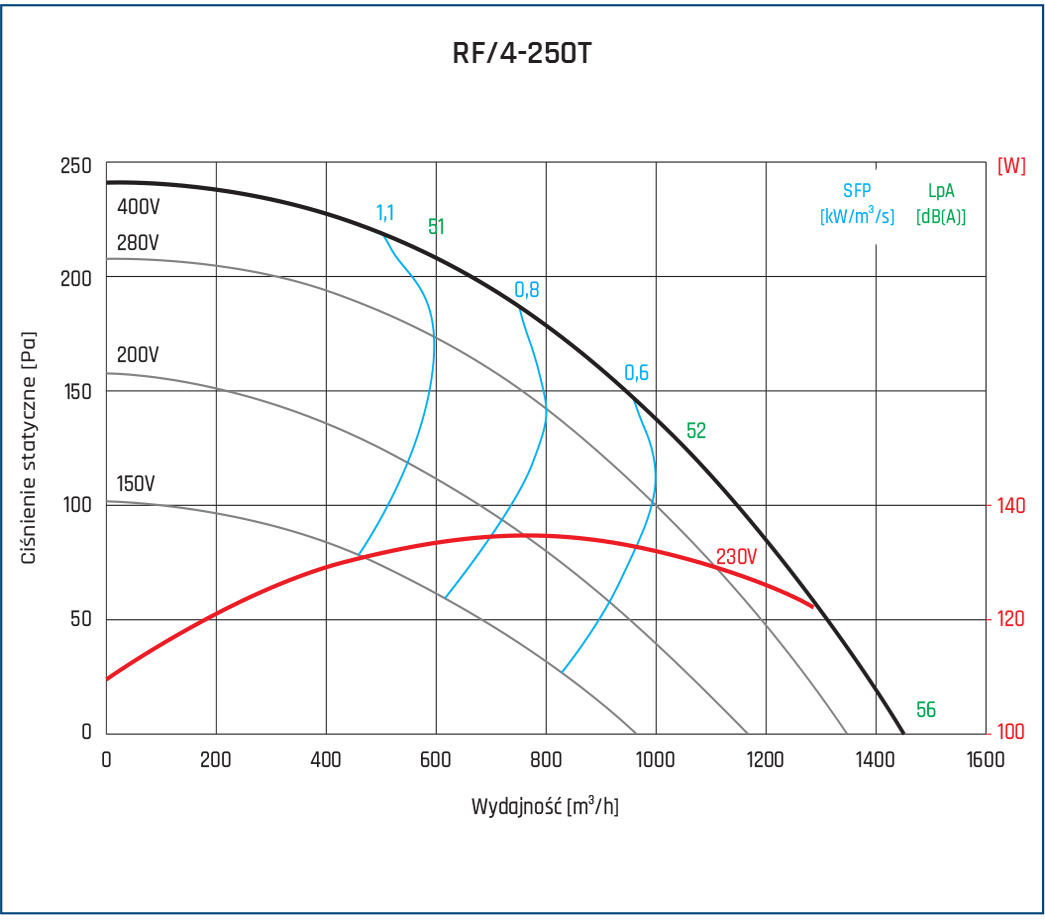

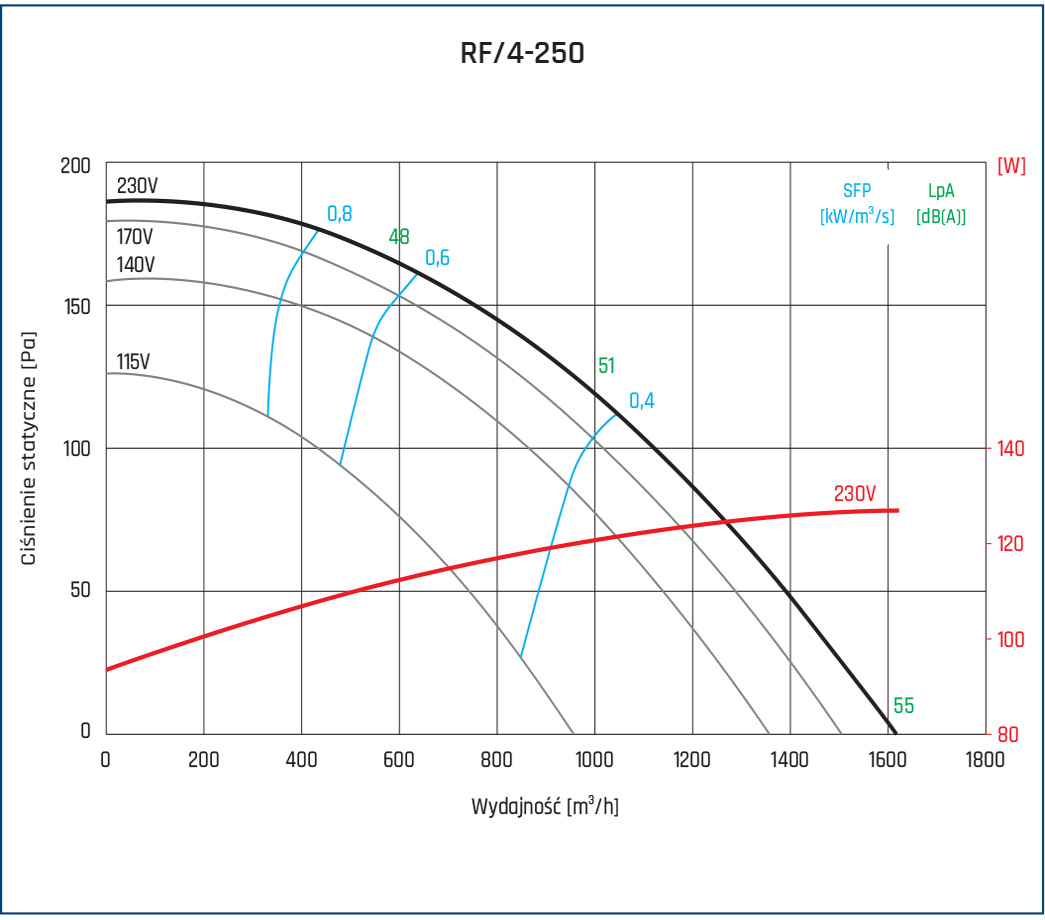

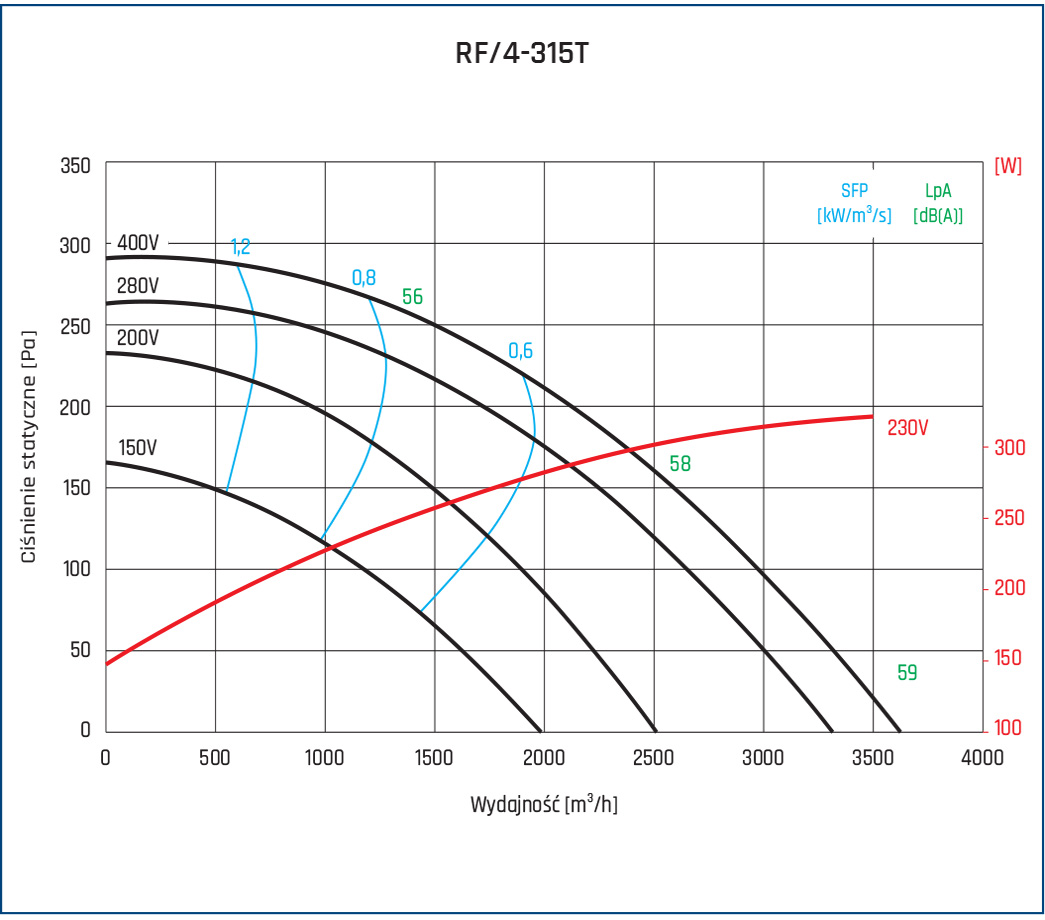

Charakterystyki pracy

Charakterystyki pracy

Dane akustyczne

Dane akustyczne

Poziom mocy akustycznej na wylocie wentylatora w dB(A) dla różnych zakresów częstotliwości w trzech punktach charakterystyki:

Typ
125
250
500
1000
2000
4000
8000
LwA
RF/2-125
Qmax
 41 52 61 64 67 63 49 76
2/3 Qmax
 38 51 59 61 63 57 45 72
1/3 Qmax
 38 56 64 62 62 56 45 72
RF/4-125
Qmax
 30 39 45 47 51 37 23 59
2/3 Qmax
 29 38 43 46 43 33 19 54
1/3 Qmax
 32 42 43 46 43 33 19 54
RF/2-160
Qmax
 46 56 66 68 69 63 54 79
2/3 Qmax
 46 55 63 65 65 59 44 75
1/3 Qmax
 50 60 62 64 66 60 47 75
RF/2-160/H
Qmax
 41 58 60 65 66 63 53 76
2/3 Qmax
 40 56 57 61 61 55 49 71
1/3 Qmax
 50 57 59 62 62 55 47 72
RF/4-160
Qmax
 47 55 57 59 60 56 47 65
2/3 Qmax
 47 53 55 57 57 51 44 62
1/3 Qmax
 53 55 55 56 56 49 41 61
RF/2-200
Qmax
 44 70 70 72 72 66 62 78
2/3 Qmax
 50 64 68 69 67 62 55 74
1/3 Qmax
 54 68 69 71 70 63 57 76
RF/4-200
Qmax
 44 54 58 61 62 55 43 66
2/3 Qmax
 44 54 59 59 59 50 40 64
1/3 Qmax
 46 49 53 56 57 48 38 61
RF/4-250
Qmax
 49 56 61 62 60 55 44 67
2/3 Qmax
 47 53 57 57 55 47 35 62
1/3 Qmax
 45 50 55 55 52 45 33 60
RF/4-250T
Qmax
 52 57 62 63 58 55 38 67
2/3 Qmax
 48 53 58 59 54 47 34 63
1/3 Qmax
 48 53 58 59 54 47 35 63
RF/6-250
Qmax
 41 47 51 51 50 35 24 56
2/3 Qmax
 37 43 49 49 44 31 20 53
1/3 Qmax
 37 43 48 49 43 31 21 53
RF/4-315
Qmax
 52 58 61 65 62 58 48 69
2/3 Qmax
 50 56 59 63 60 54 44 67
1/3 Qmax
 48 54 58 61 58 51 42 65
RF/4-315T
Qmax
 54 60 64 67 63 57 47 71
2/3 Qmax
 52 58 63 66 62 55 45 69
1/3 Qmax
 50 56 61 64 60 52 42 67
RF/6-315
Qmax
 44 48 53 53 50 41 25 58
2/3 Qmax
 40 46 52 52 49 42 26 56
1/3 Qmax
 41 46 51 53 48 39 25 57
Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
RF/2-125 230V 230 2640 50 0.35 475 315 3.5 -40 70
RF/2-125 170V 170 2640 50 0.35 420 270 3.5 -40 70
RF/2-125 140V 140 2640 50 0.35 340 220 3.5 -40 70
RF/2-125 115V 115 2640 50 0.35 255 100 3.5 -40 70
RF/4-125 230V 230 1430 34 0.16 260 88 3.5 -40 60
RF/4-125 170V 170 1430 34 0.16 225 80 3.5 -40 60
RF/4-125 140V 140 1430 34 0.16 215 72 3.5 -40 60
RF/4-125 115V 115 1430 34 0.16 185 62 3.5 -40 60
RF/2-160 230V 230 2700 98 0.43 780 350 4 -40 65
RF/2-160 170V 170 2700 98 0.43 680 300 4 -40 65
RF/2-160 140V 140 2700 98 0.43 555 155 4 -40 65
RF/2-160 115V 115 2700 98 0.43 360 60 4 -40 65
RF/2-160/H 230V 230 2730 144 0.6 980 470 4 -40 70
RF/2-160/H 170V 170 2730 144 0.6 600 230 4 -40 70
RF/2-160/H 140V 140 2730 144 0.6 420 105 4 -40 70
RF/2-160/H 115V 115 2730 144 0.6 305 50 4 -40 70
RF/4-160 230V 230 1425 65 0.21 550 135 4 -40 60
RF/4-160 170V 170 1425 65 0.21 505 125 4 -40 60
RF/4-160 140V 140 1425 65 0.21 470 115 4 -40 60
RF/4-160 115V 115 1425 65 0.21 350 105 4 -40 60
RF/2-200 230V 230 2762 280 1.2 1520 670 6.9 -40 70
RF/2-200 170V 170 2762 280 1.2 1400 460 6.9 -40 70
RF/2-200 140V 140 2762 280 1.2 1140 300 6.9 -40 70
RF/2-200 115V 115 2762 280 1.2 800 100 6.9 -40 70
RF/4-200 230V 230 1400 90 0.4 1160 185 6.4 -40 55
RF/4-200 170V 170 1400 90 0.4 1050 150 6.4 -40 55
RF/4-200 140V 140 1400 90 0.4 930 100 6.4 -40 55
RF/4-200 115V 115 1400 90 0.4 740 52 6.4 -40 55
RF/4-250 230V 230 1430 130 0.66 1610 186 9 -40 65
RF/4-250 170V 170 1430 130 0.66 1500 178 9 -40 65
RF/4-250 140V 140 1430 130 0.66 1340 165 9 -40 65
RF/4-250 115V 115 1430 130 0.66 930 125 9 -40 65
RF/4-250T 400V 400 1400 100 0.28 1450 240 9 -40 60
RF/4-250T 280V 280 1400 100 0.28 1350 210 9 -40 60
RF/4-250T 200V 200 1400 100 0.28 1160 160 9 -40 60
RF/4-250T 150V 150 1400 100 0.28 950 100 9 -40 60
RF/6-250 230V 230 960 40 0.18 970 115 9 -40 60
RF/6-250 170V 170 960 40 0.18 840 72 9 -40 60
RF/6-250 140V 140 960 40 0.18 660 40 9 -40 60
RF/4-315 230V 230 1370 220 1.1 2500 215 10 -40 60
RF/4-315 170V 170 1370 220 1.1 2100 195 10 -40 60
RF/4-315 140V 140 1370 220 1.1 1530 190 10 -40 60
RF/4-315 115V 115 1370 220 1.1 900 135 10 -40 60
RF/4-315T 400V 400 1380 330 0.68 3600 280 11 -40 60
RF/4-315T 280V 280 1380 330 0.68 3300 265 11 -40 60
RF/4-315T 200V 200 1380 330 0.68 2500 230 11 -40 60
RF/4-315T 150V 150 1380 330 0.68 2000 165 11 -40 60
RF/6-315 230V 230 950 70 0.33 1700 135 9.5 -40 60
RF/6-315 170V 170 950 70 0.33 1340 110 9.5 -40 60
RF/6-315 140V 140 950 70 0.33 1040 70 9.5 -40 60
RF/6-315 115V 115 950 70 0.33 800 32 9.5 -40 60
Opis szczegółowy

Opis szczegółowy

Wentylacja jest jednym z najważniejszych elementów zapewniających odpowiednią jakość powietrza w budynkach. Dobrze zaprojektowany system wentylacyjny odgrywa bardzo ważną rolę w usuwaniu zanieczyszczonego powietrza, regulacji poziomu wilgotności oraz poprawie komfortu użytkowników. Jednym z podstawowych komponentów takiego systemu jest wentylator dachowy wyciągowy, który skutecznie odprowadza powietrze na zewnątrz budynku.
Wentylatory dachowe wyciągowe są przeznaczone do systemów wentylacji budynków o niskim stopniu zanieczyszczenia powietrza. Ich zadaniem jest wspomaganie naturalnej wentylacji oraz poprawa efektywności mechanicznych systemów wentylacyjnych. Dzięki ich zastosowaniu można skutecznie poprawić jakość powietrza w różnego rodzaju obiektach, zapewniając zarazem zdrowe i komfortowe warunki dla ich użytkowników.

Zastosowanie Wentylatora Dachowego RF 125-315

Wentylatory dachowe wyciągowe znajdują szerokie zastosowanie w wielu typach budynków, od obiektów mieszkalnych po duże hale przemysłowe. Ich uniwersalność sprawia, że są niezastąpionym elementem w systemach wentylacyjnych różnych przestrzeni.

Budynki Mieszkalne

Wentylatory dachowe są wykorzystywane w systemach wentylacyjnych bloków mieszkalnych, domów jednorodzinnych oraz apartamentowców, gdzie pomagają w odprowadzaniu zużytego powietrza z kuchni, łazienek i innych pomieszczeń.

Supermarkety i Centra Handlowe

W obiektach komercyjnych wentylacja ma istotne znaczenie dla komfortu klientów i pracowników. Wentylatory dachowe pomagają w utrzymaniu odpowiedniego obiegu powietrza, eliminując nieprzyjemne zapachy i nadmiar wilgoci.

Hale Przemysłowe i Warsztaty

W przestrzeniach przemysłowych, gdzie generowane są zanieczyszczenia powietrza, takie jak pyły czy opary, wentylatory dachowe skutecznie usuwają szkodliwe substancje, zapewniając bezpieczeństwo pracowników.

Magazyny

W miejscach przechowywania towarów odpowiednia wentylacja jest bardzo ważna dla zapobiegania powstawaniu wilgoci i pleśni. Wentylatory dachowe pomagają w utrzymaniu suchości i odpowiednich warunków przechowywania.

Toalety i Pomieszczenia Sanitarno-Higieniczne

W tego typu miejscach wentylatory dachowe eliminują nieprzyjemne zapachy i nadmiar wilgoci, co jest szczególnie ważne w obiektach użyteczności publicznej.

Garaże i Parkingi Podziemne

W takich miejscach wentylacja odgrywa niezwykle ważną rolę w usuwaniu szkodliwych spalin samochodowych oraz poprawie jakości powietrza.

Budynki Gospodarcze

W obiektach rolniczych oraz gospodarczych wentylatory dachowe pomagają w odprowadzaniu nadmiaru ciepła i wilgoci, co jest istotne dla zachowania odpowiednich warunków przechowywania płodów rolnych czy hodowli zwierząt.

Wnioski Końcowe

Podsumowując, wentylator dachowy wyciągowy to niezastąpiony element systemu wentylacyjnego, który pozwala na skuteczne usuwanie zanieczyszczonego powietrza i poprawę warunków w różnych typach budynków. Dzięki jego zastosowaniu można zapewnić optymalny komfort i bezpieczeństwo użytkowników obiektów.
