Wentylator Dachowy HCTB/HCTT

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylacja nawiewna lub wywiewna:
∙ magazynów, hal sklepowych i przemysłowych,
∙ budynków gospodarczych w rolnictwie, kuchni przemysłowych, etc.

KONSTRUKCJA
∙ wentylator dachowy osiowy z wylotem poziomym,
∙ podstawa wykonana z galwanizowanej blachy stalowej,
∙ pokrywa wykonana z tłoczonej blachy aluminiowej,
∙ wirnik odlany w całości z tworzywa sztucznego wzmacnianego włóknem szklanym (modele od 315 do 400) lub składany z łopatek z tworzywa mocowanych na piaście aluminiowej (modele od 450 do 1000),
∙ temperatura pracy od -40*C do +70*C (-30*C do +40*C dla modeli 800-1000),
∙ dostępny w dwóch wersjach: nawiewnej „A” i wywiewnej „B”.

Wersje przeciwwybuchowe zgodne z dyrektywą ATEX dostępne na życzenie:
∙ silnik budowy wzmocnionej: II 2G Exe II T3,
∙ silnik budowy ognioszczelnej: II 2G Exd IIB T5 lub II 2G Exd IIC T4 (tylko
dla modeli 800, 900, 1000 z silnikami 4- lub 6-biegunowymi),
∙ do pracy w strefie 22: II 3D Ex tc IIIB T125*C.

SILNIK ELEKTRYCZNY
∙ asynchroniczny jednofazowy 230V, 50Hz,
∙ asynchroniczny trójfazowy 400V, 50Hz,
∙ klasa izolacji F, IP65 (z wyjątkiem modeli 800 do 1000 – IP55),
∙ termiczne zabezpieczenie przed przeciążeniem (z wyjątkiem modeli 800 do 1000),
∙ silniki jednofazowe przystosowane do napięciowej regulacji prędkości obrotowej (z wyjątkiem modeli HCTB/4-560, HCTB/4-630),
∙ silniki trójfazowe mogą być przełączane Y/D przy zasilaniu 380-415V,
50Hz,
∙ silniki trójfazowe jednobiegowe przystosowane do regulacji falownikiem oraz regulatorem transformatorowym (z wyjątkiem HCTT/4-560, HCTT/4-630 oraz Ø710 do Ø1000).

Wymiary

Typ	ØA	□B	□C	ØD	ØE	F	G	H
315	640	560	450	315	12	40	70	341
355	760	630	535	355	12	40	80	361
400	760	630	535	400	12	40	80	361
450	895	710	590	450	14	40	110	410
500	895	710	590	500	14	40	110	410
560	1150	905	750	560	14	50	165	488
630	1150	905	750	630	14	50	165	488
710	1350	1100	840	710	14	50	200	551
800	1350	1100	840	800	14	50	200	732
900	1580	1250	950	900	14	50	200	756
1000	1580	1250	950	1000	14	50	200	756

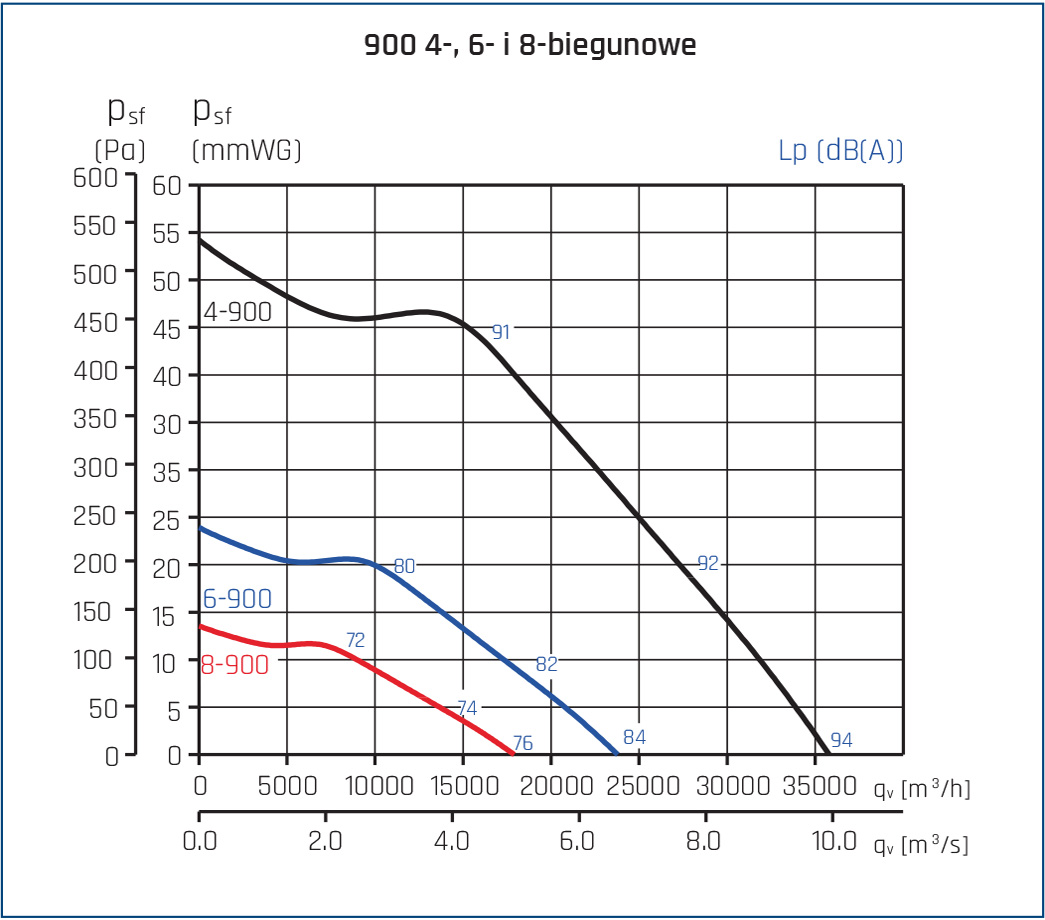

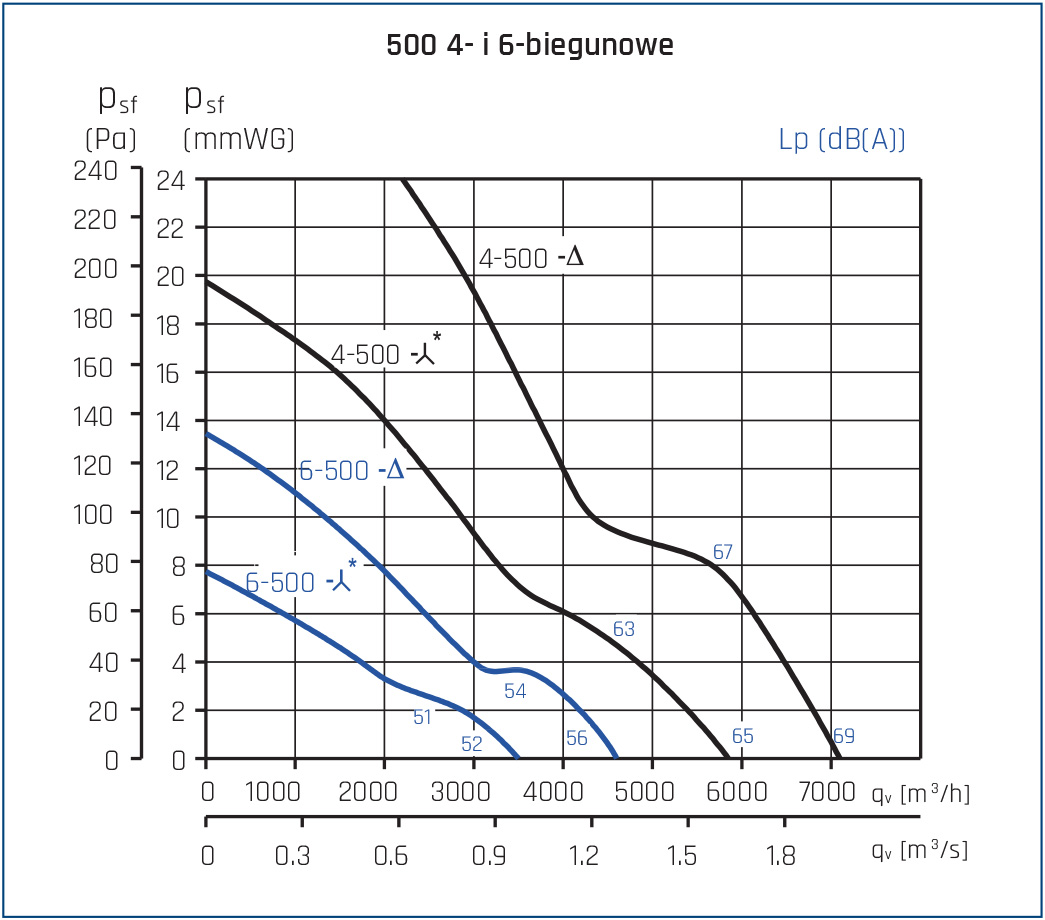

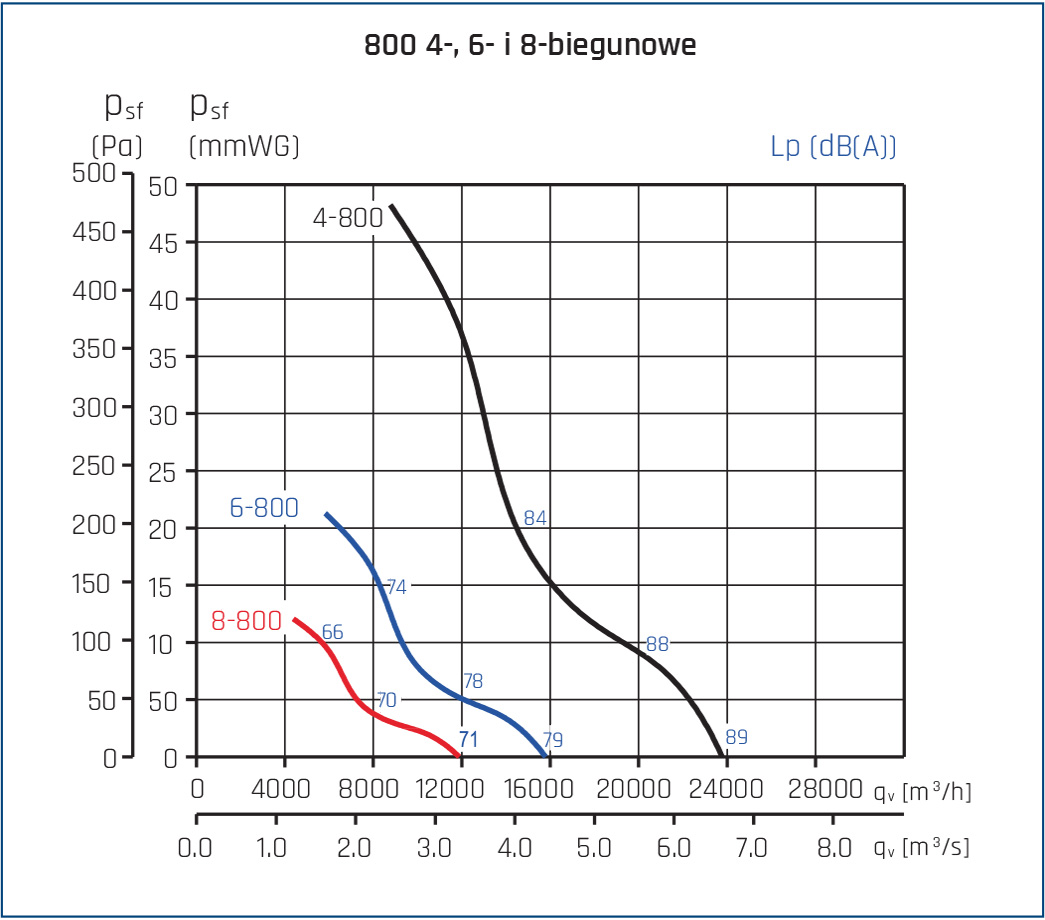

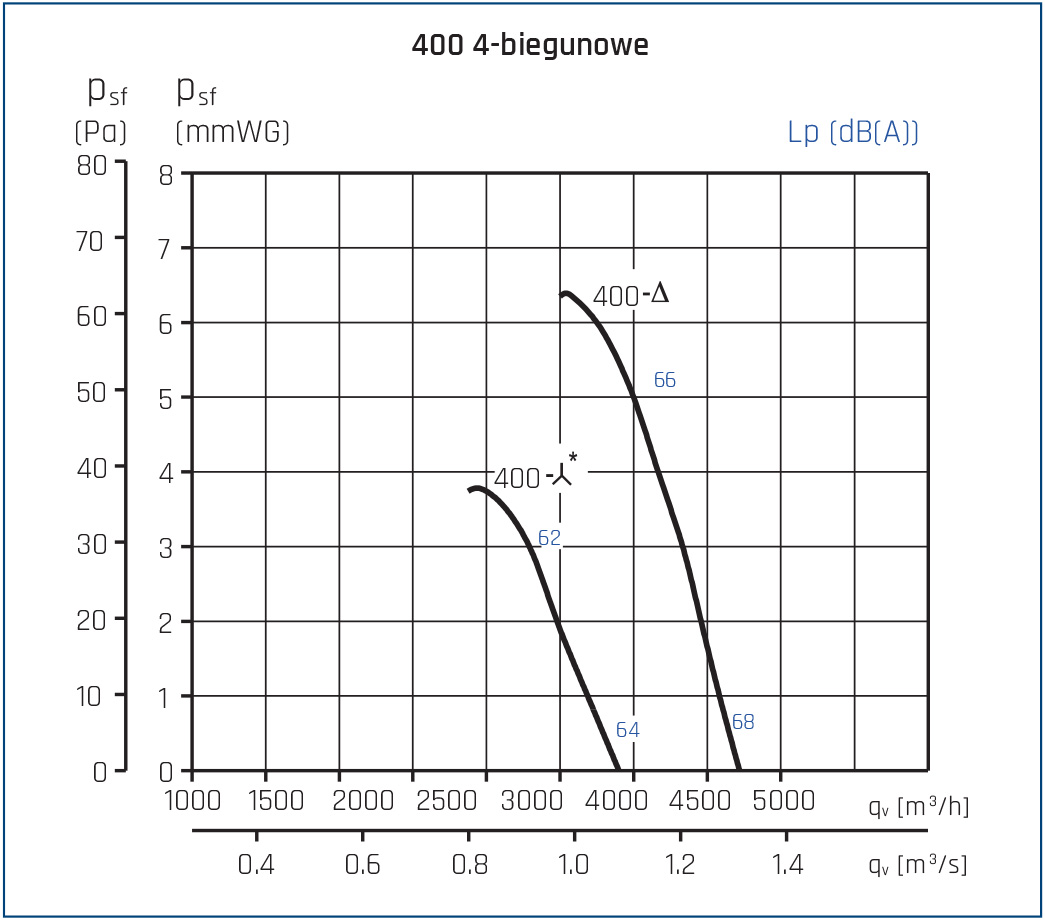

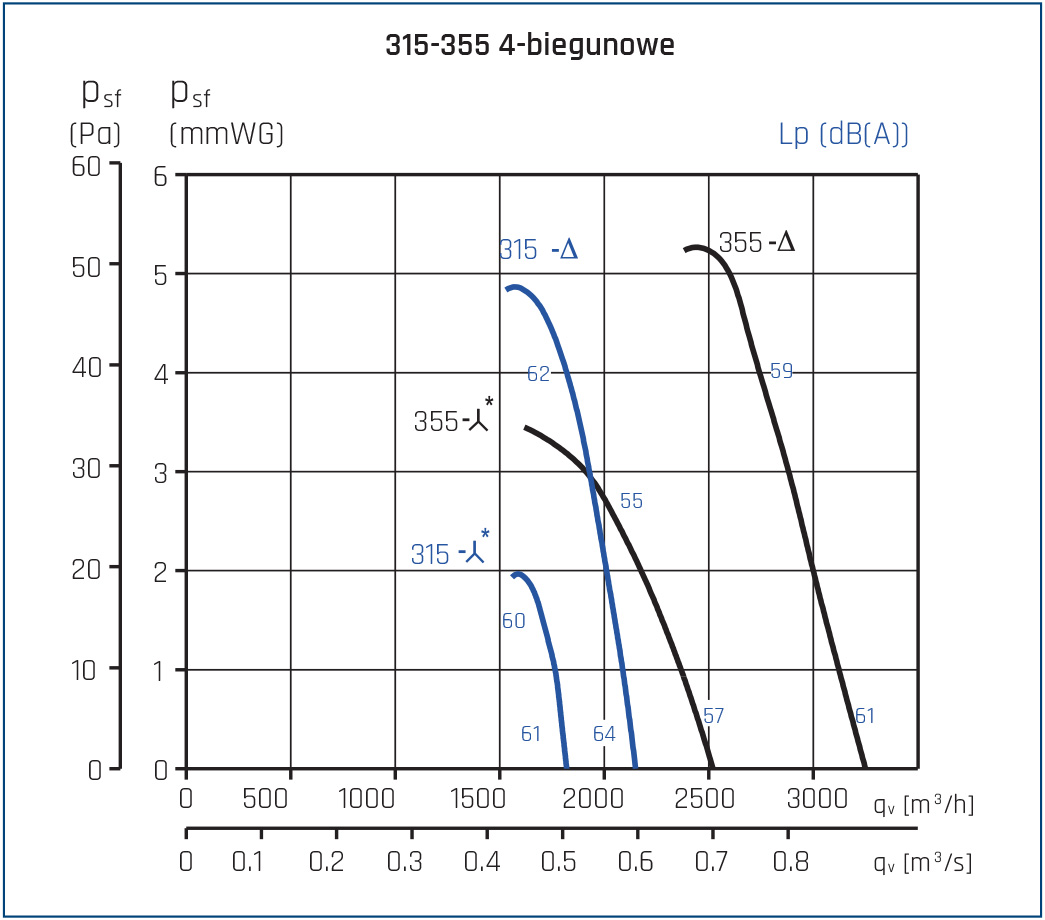

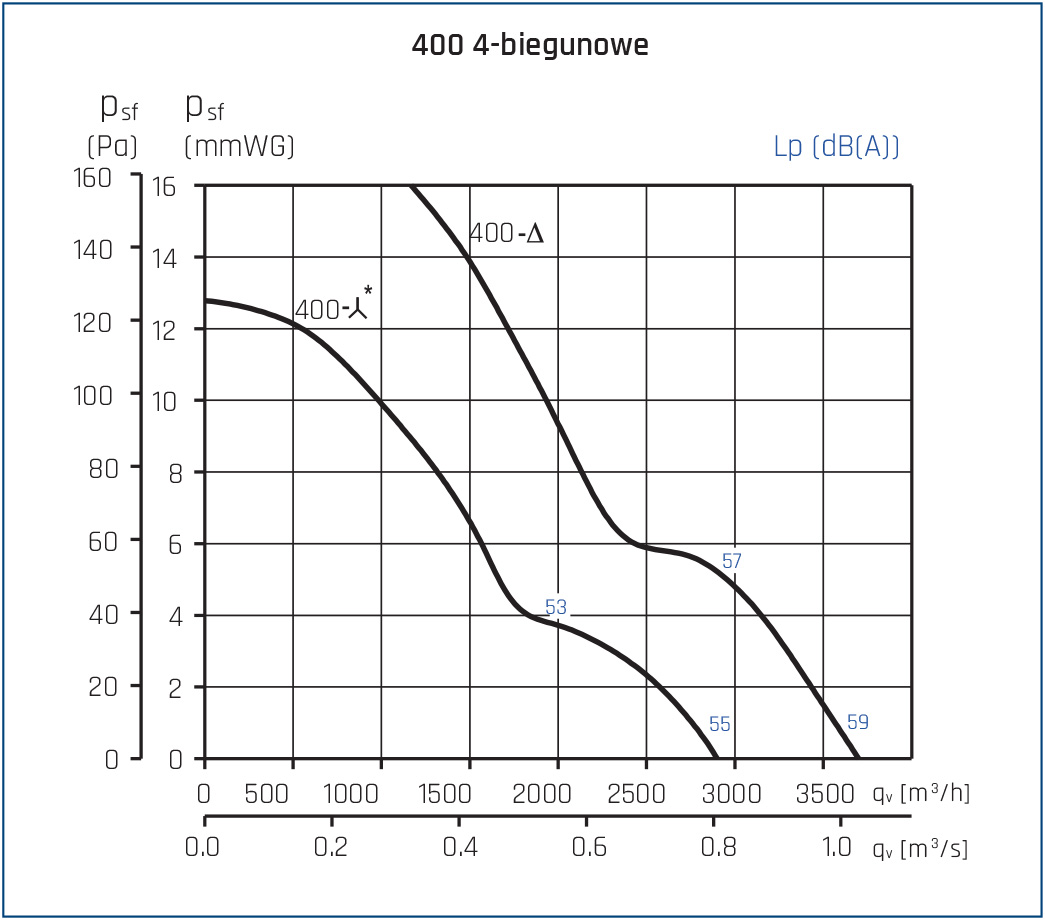

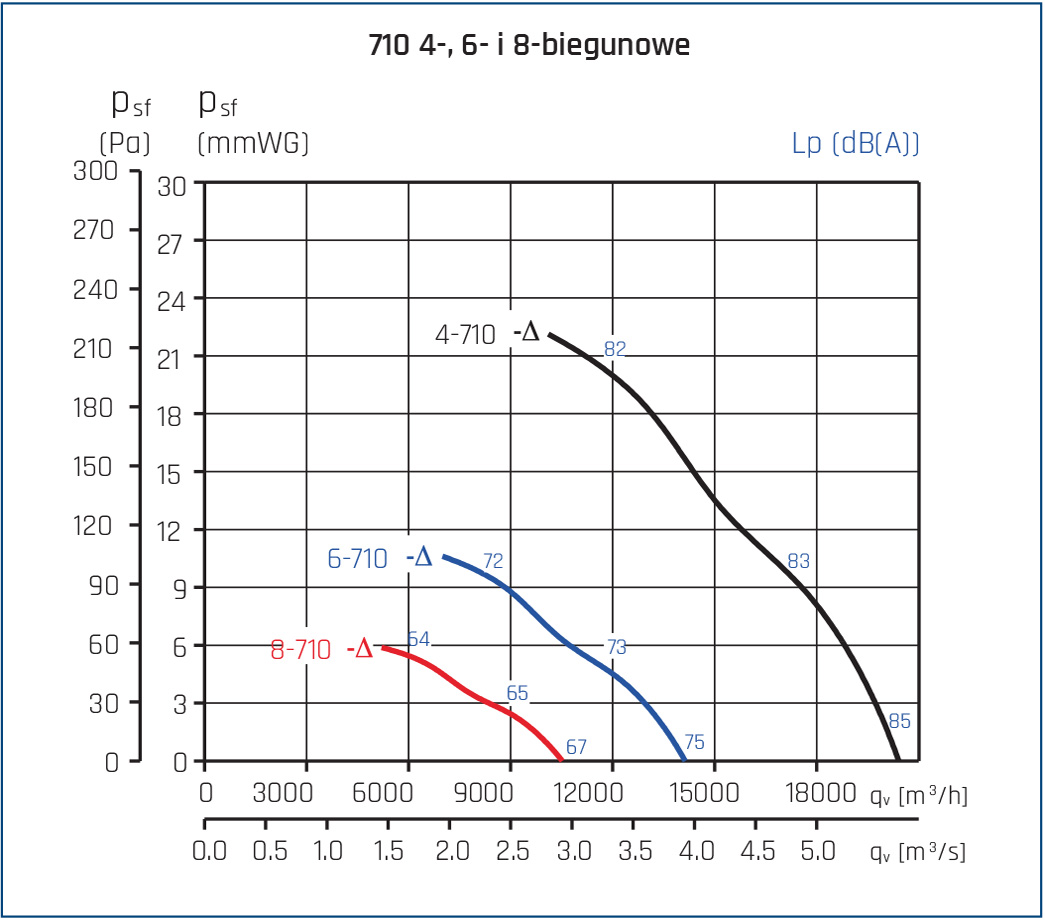

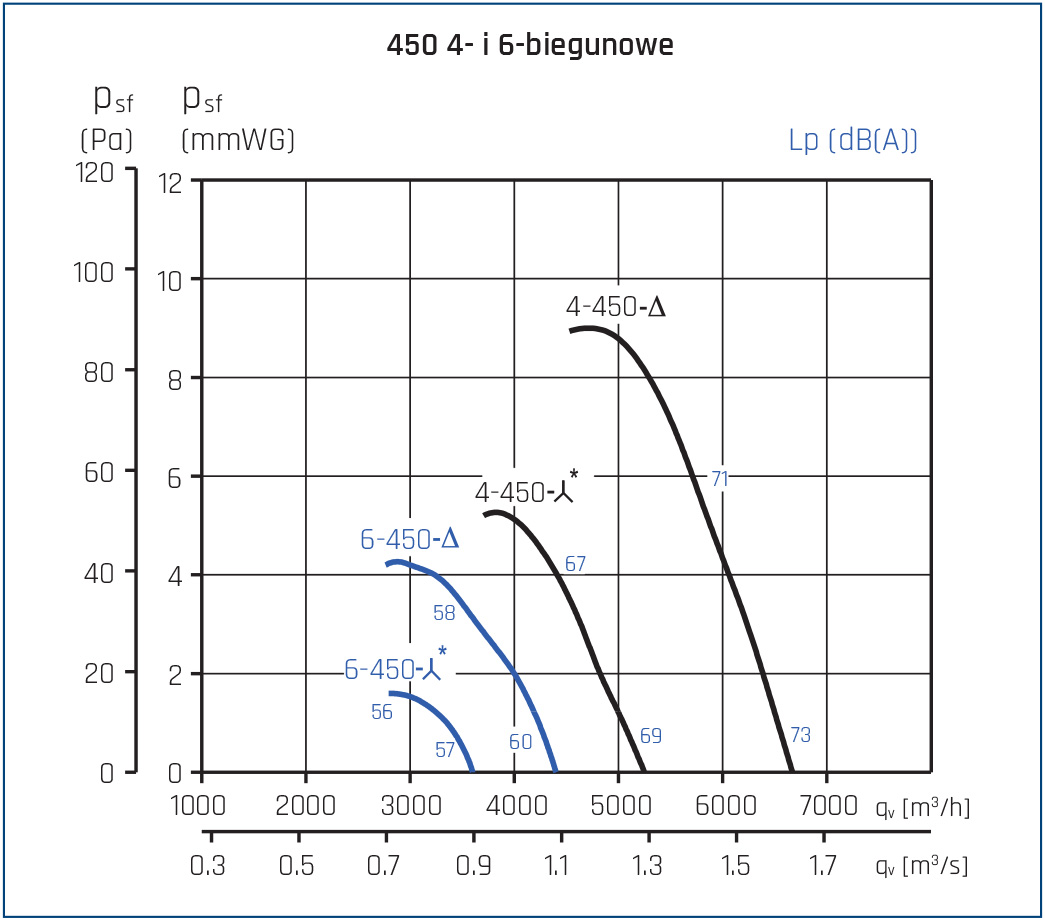

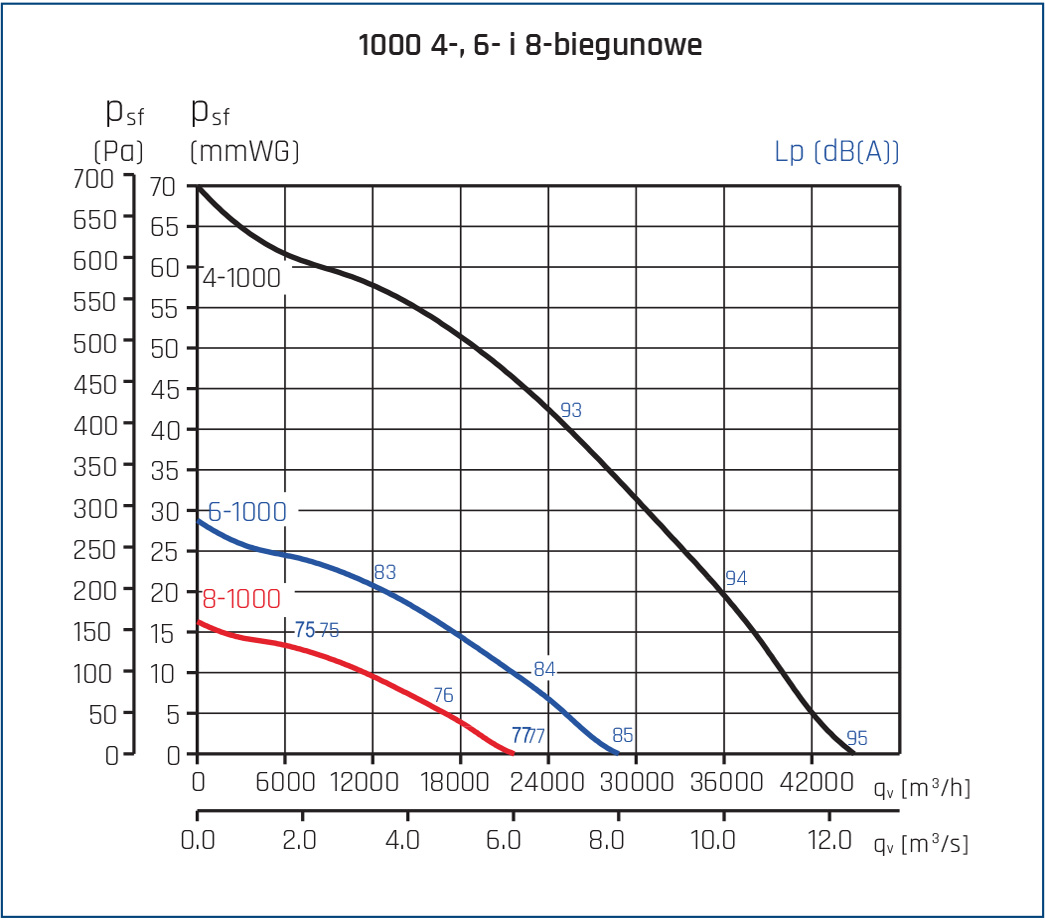

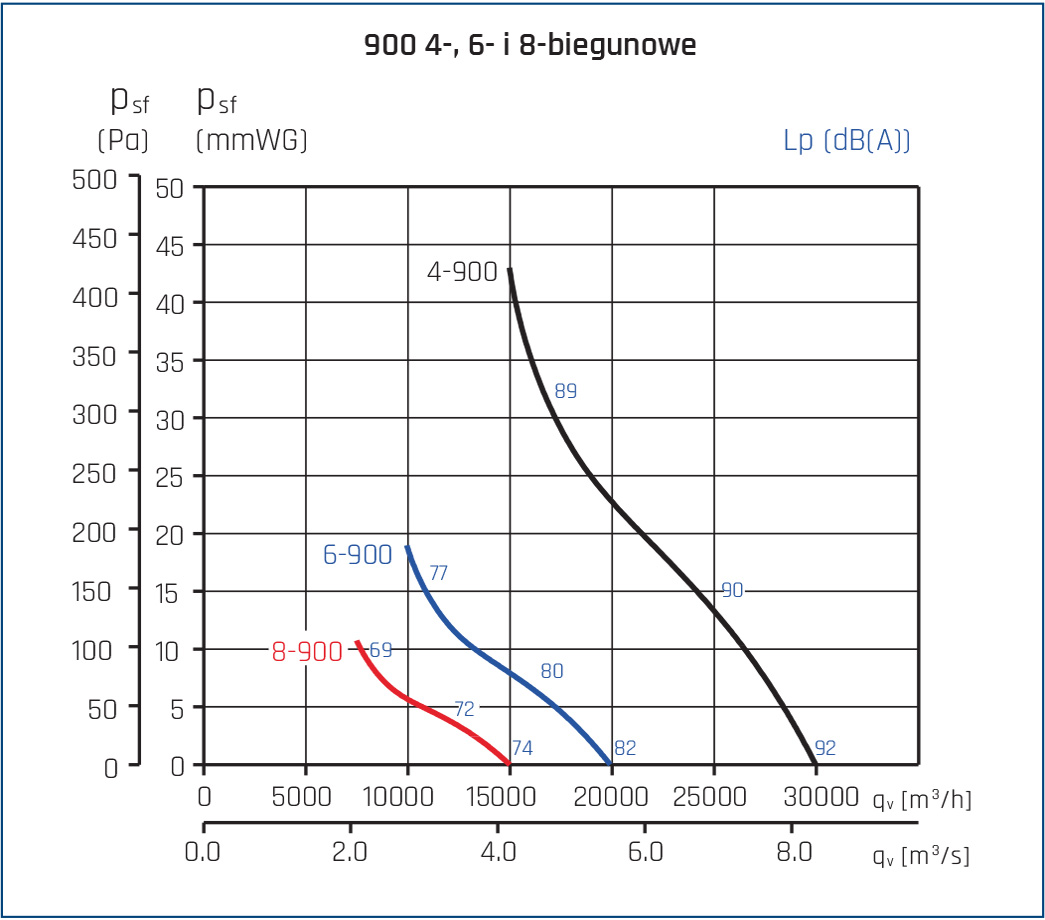

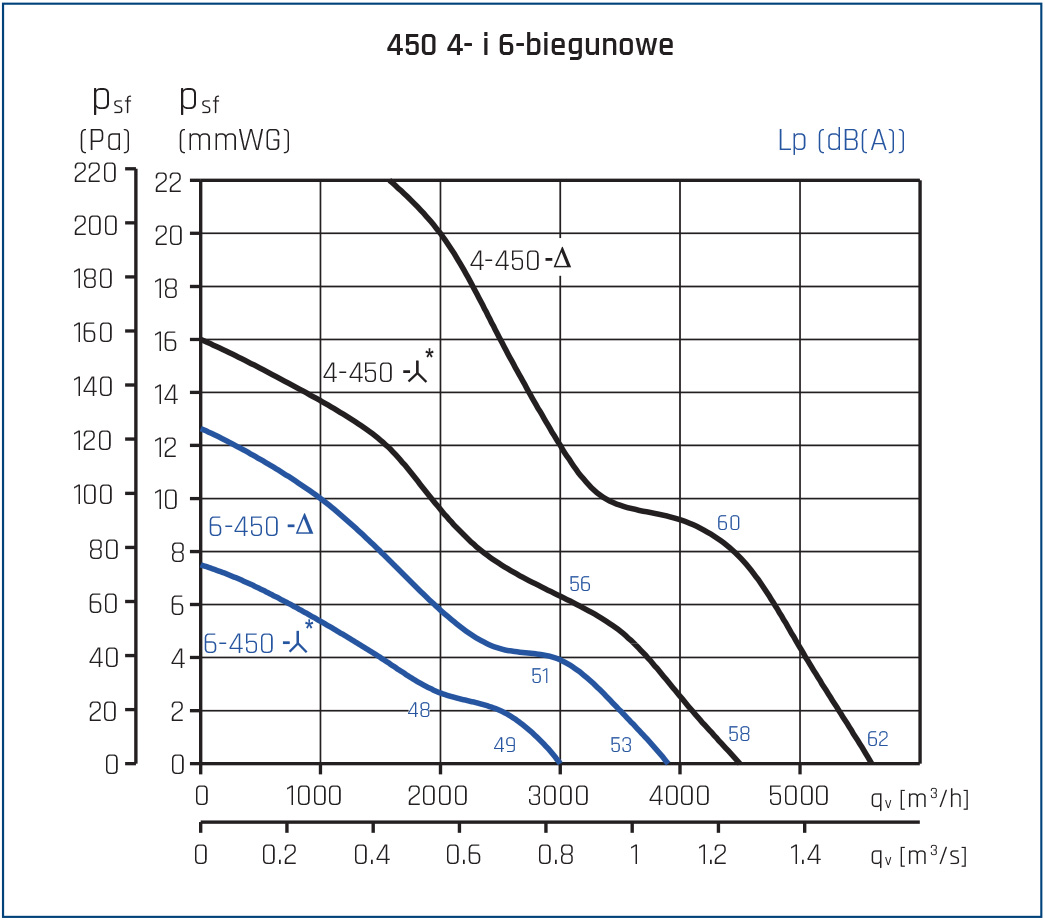

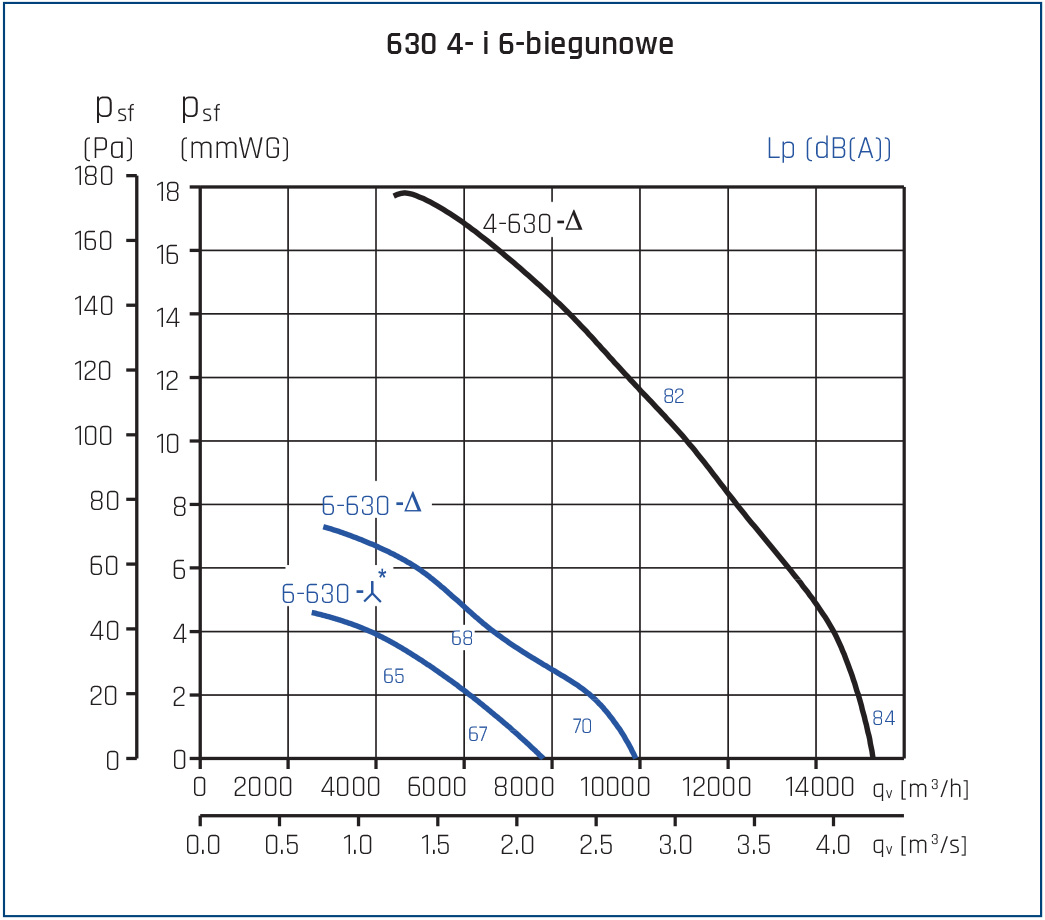

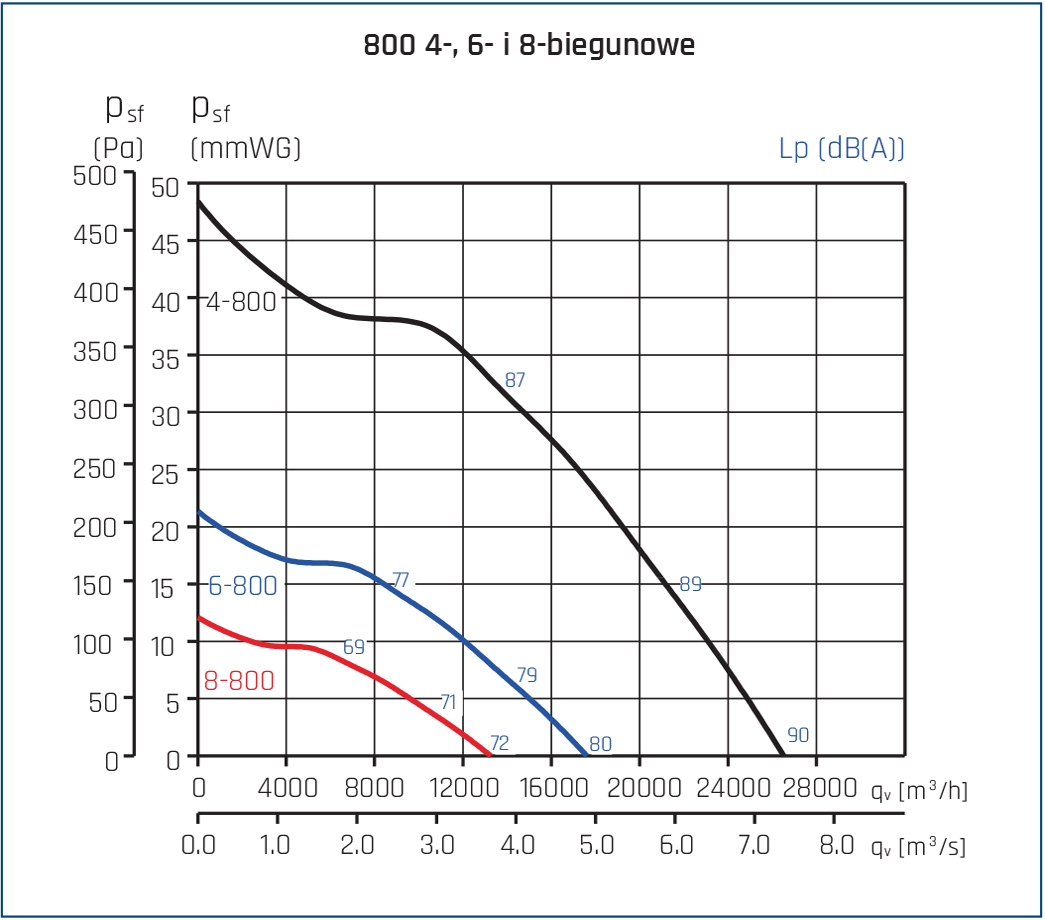

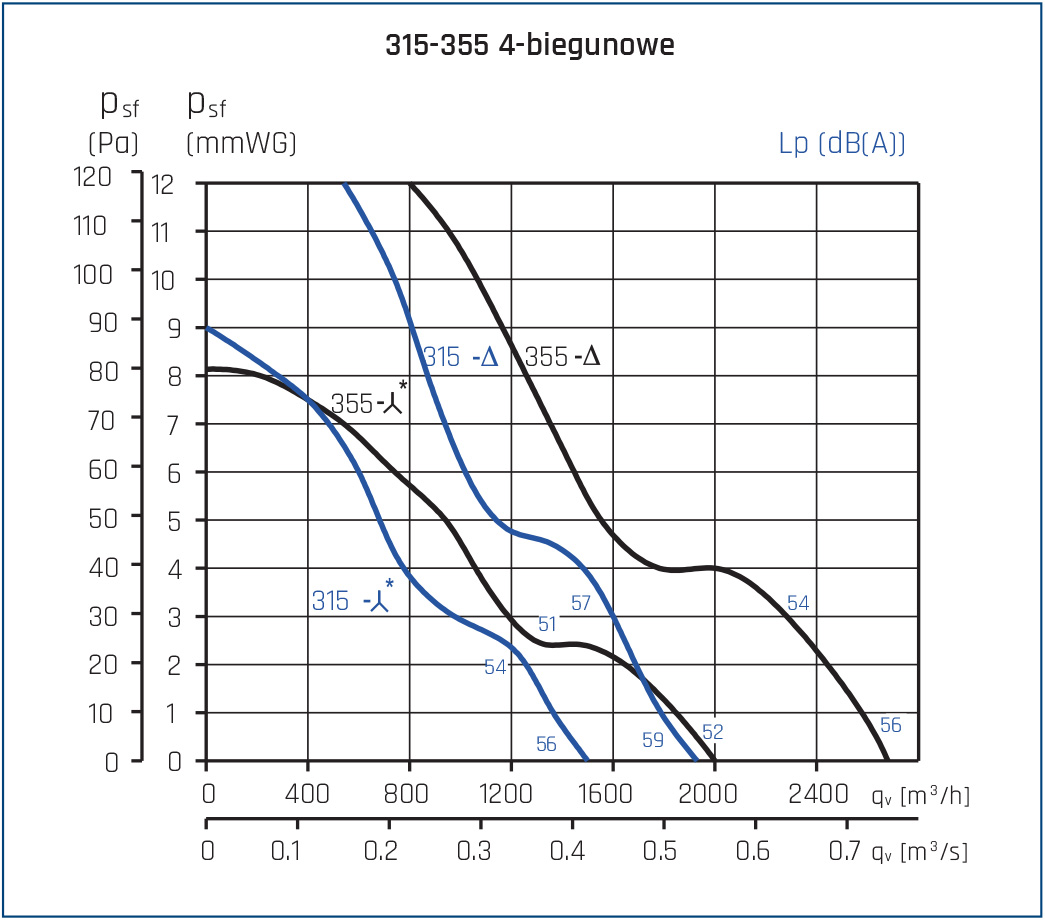

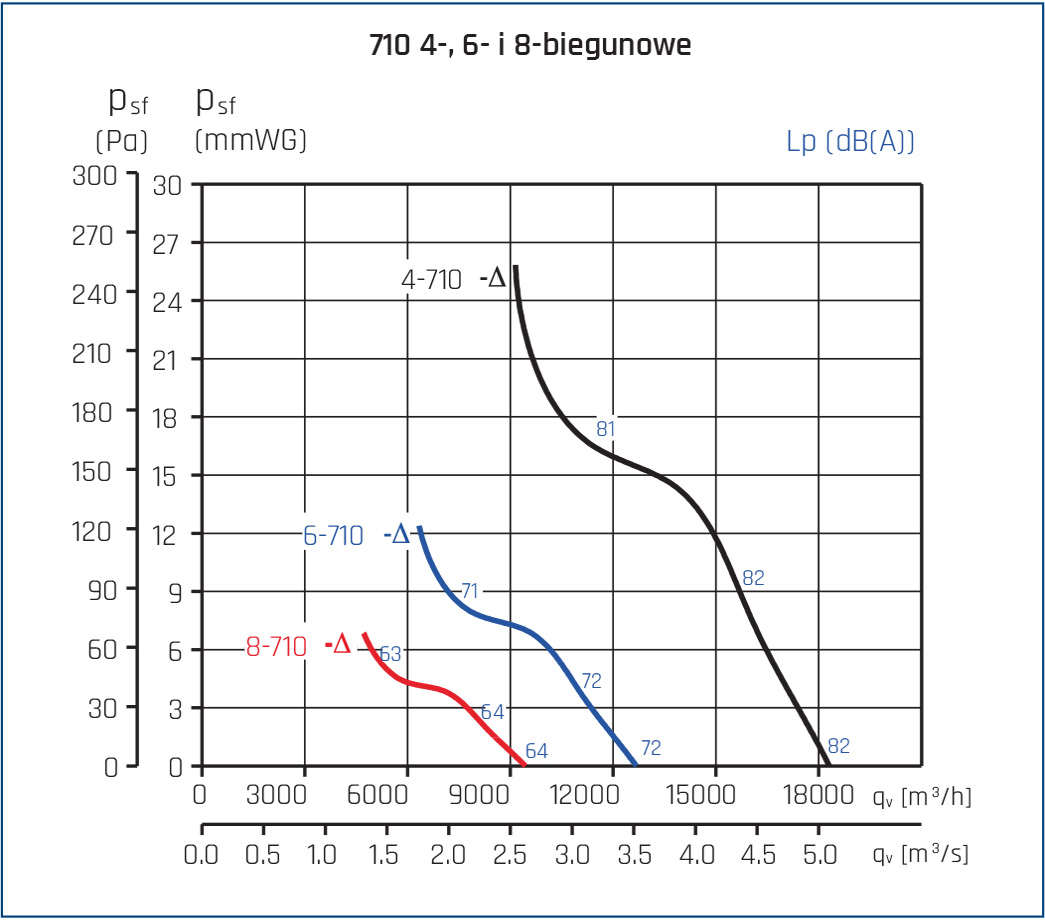

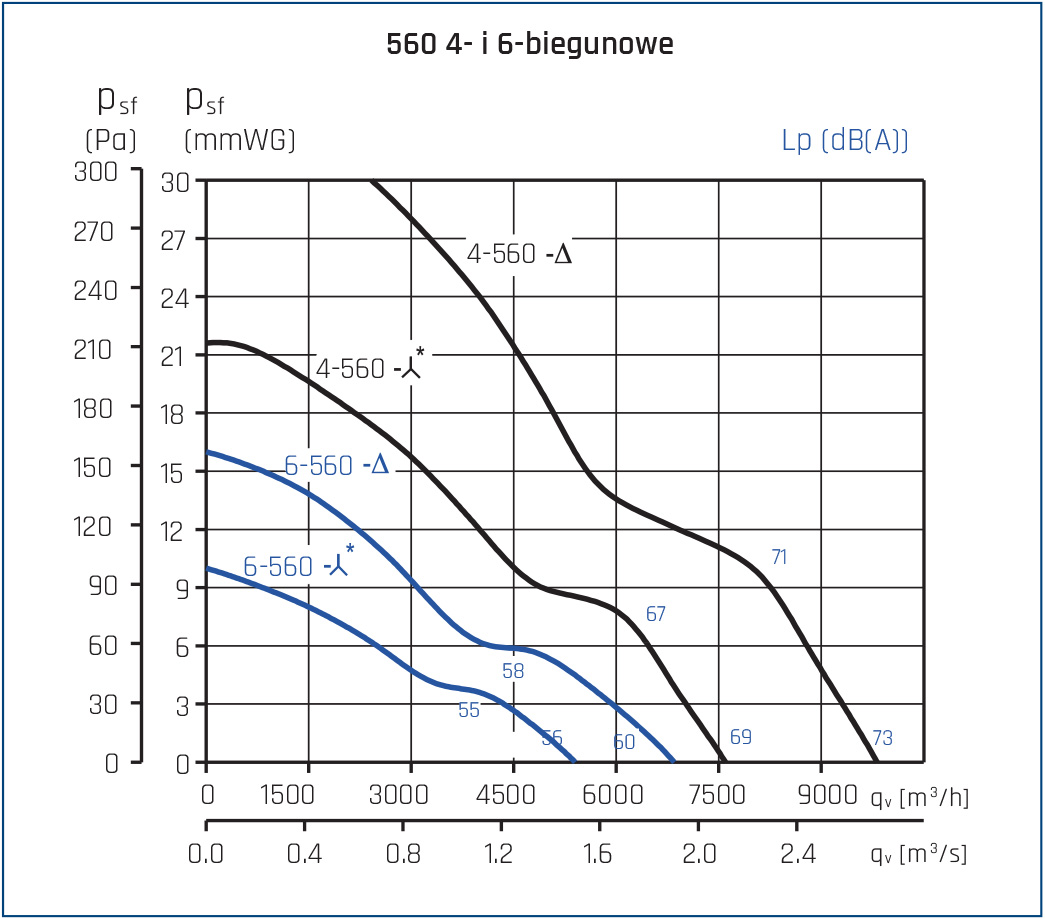

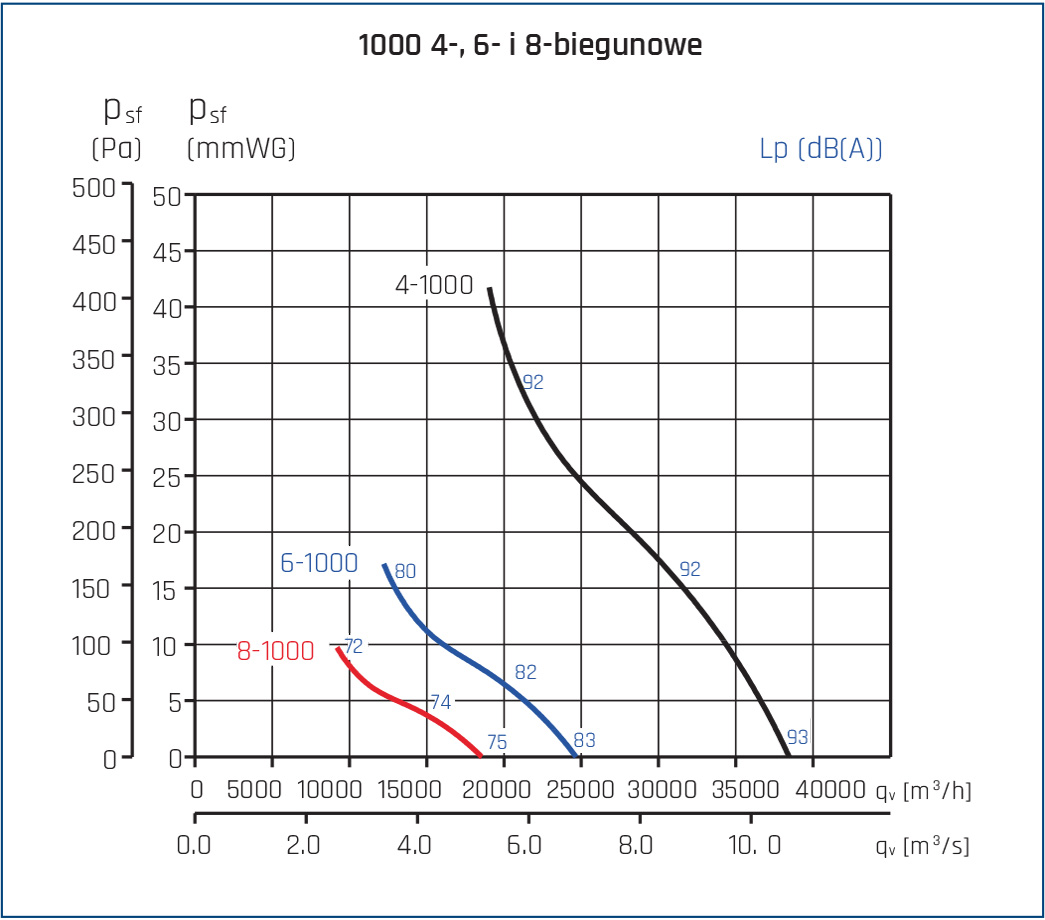

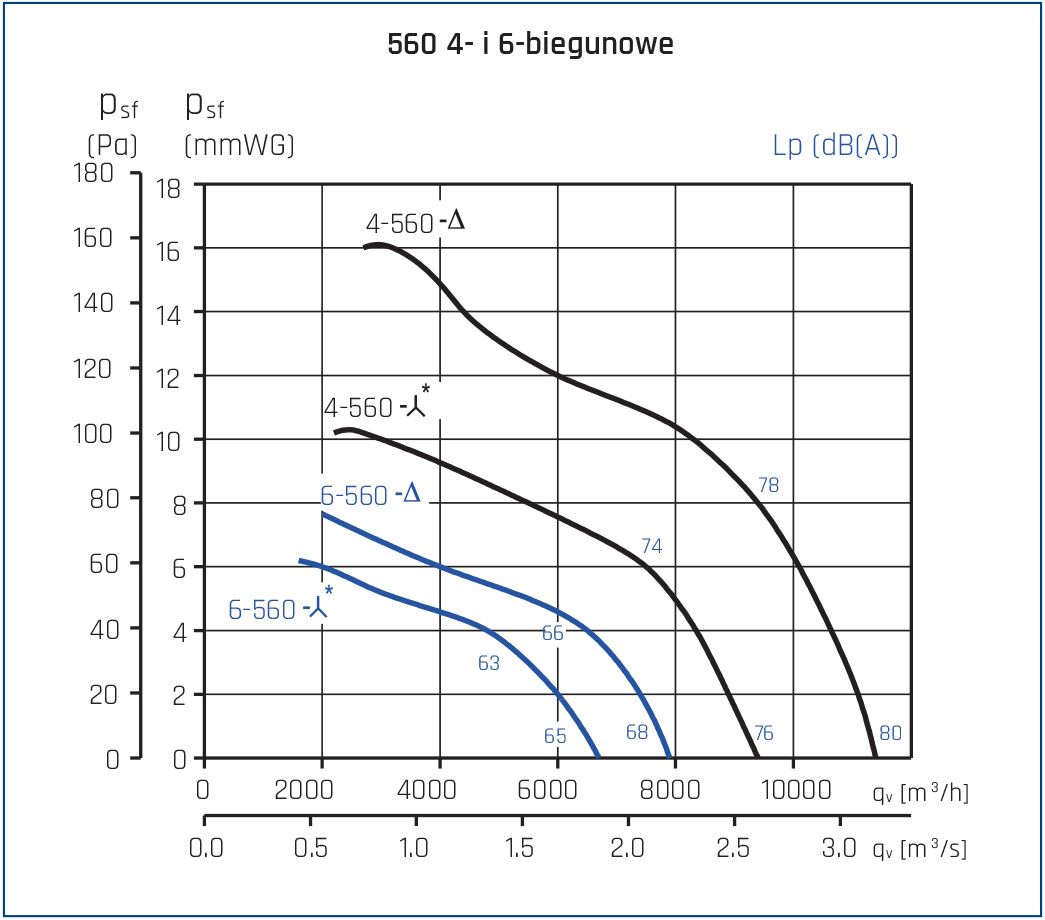

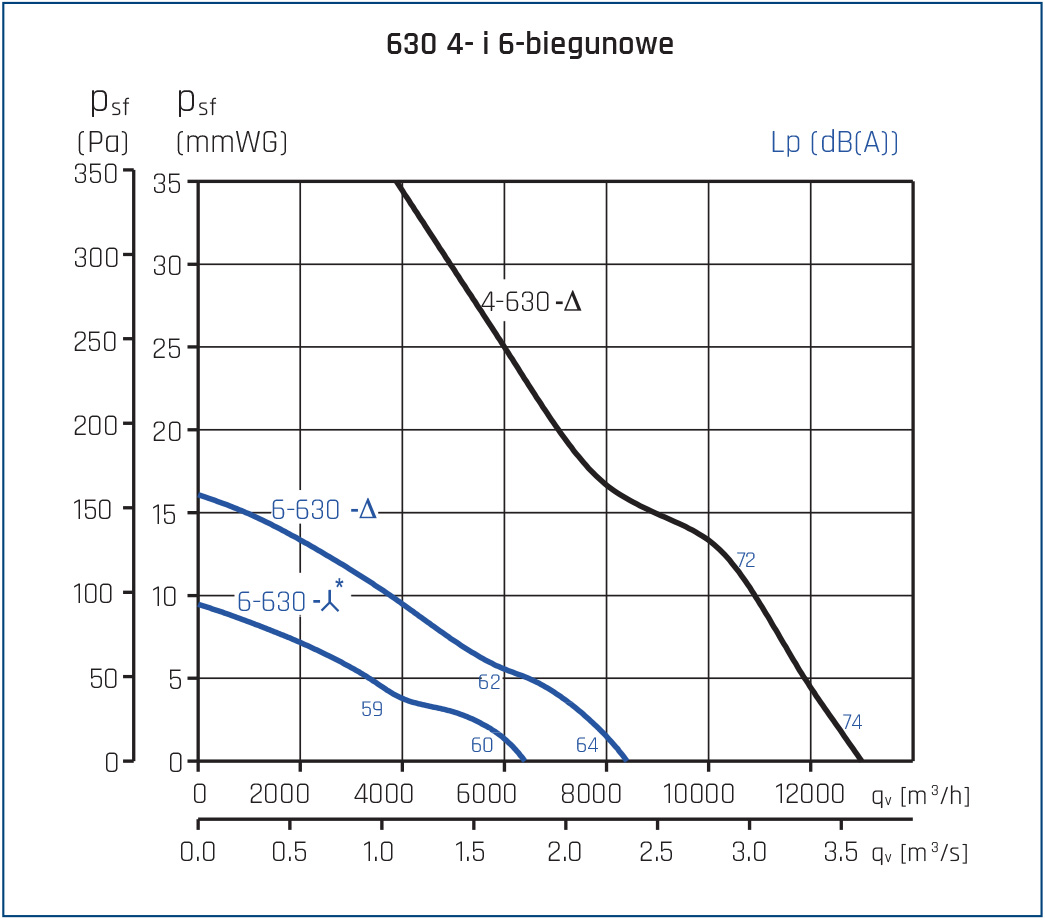

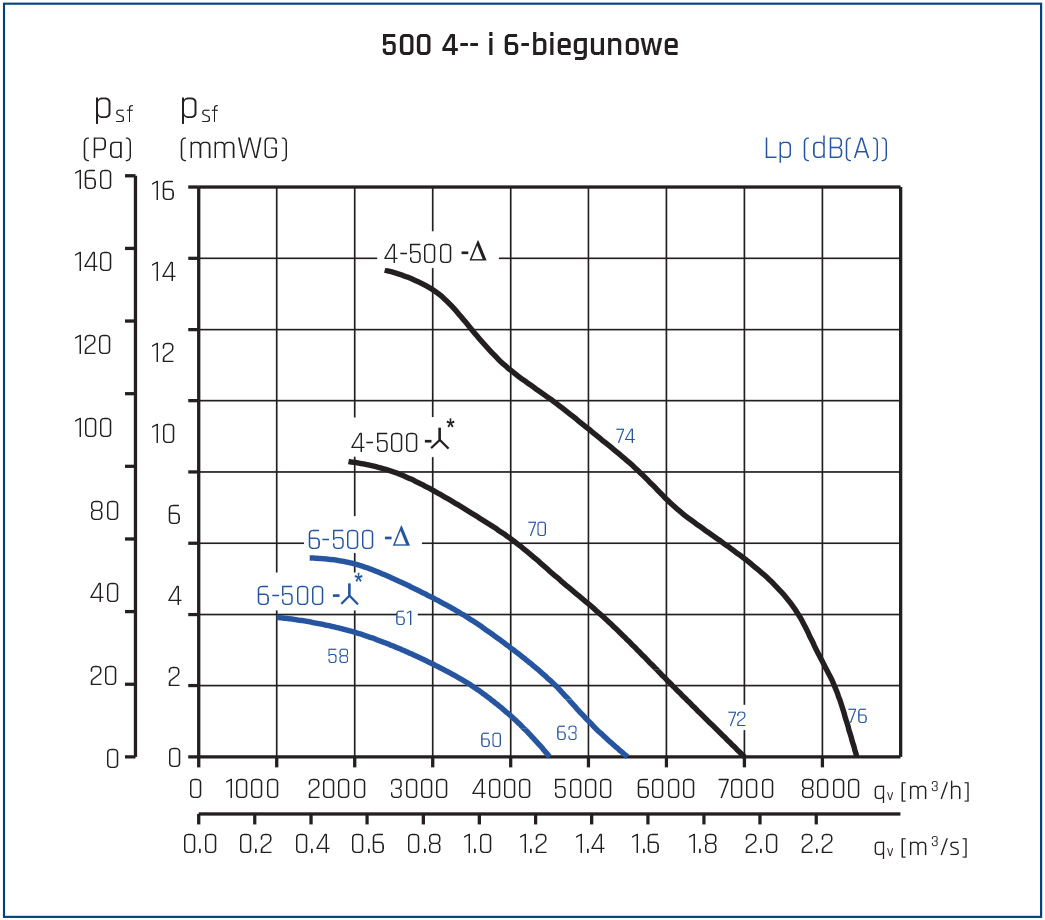

Charakterystyki pracy

CHARAKTERYSTYKI PRACY – WYWIEW (TYP B)

CHARAKTERYSTYKI PRACY – WYWIEW (TYP A)

Dane akustyczne

Wywiew		63	125	250	500	1000	2000	4000	8000
4 BIEGUNOWE
315	Wlot	41	57	51	73	64	63	58	51
315	Wylot	41	53	54	72	62	60	56	50
355	Wlot	45	56	56	60	65	66	63	56
355	Wylot	46	56	63	61	63	64	61	54
400	Wlot	50	59	58	65	66	69	68	59
400	Wylot	51	60	63	65	65	66	66	57
450	Wlot	52	60	60	67	72	71	69	61
450	Wylot	52	63	64	68	70	70	68	61
500	Wlot	55	64	71	74	80	79	74	66
500	Wylot	55	65	72	74	76	75	71	64
560	Wlot	57	65	75	81	82	81	76	69
560	Wylot	57	69	73	76	78	78	75	67
630	Wlot	63	70	72	79	83	83	81	73
630	Wylot	62	73	75	77	80	78	76	71
710	Wlot	71	82	90	89	93	89	82	73
710	Wylot	72	86	89	87	89	86	80	72
800	Wlot	76	91	96	99	99	95	87	79
800	Wylot	77	93	95	94	94	92	86	77
900	Wlot	77	94	98	102	102	98	91	83
900	Wylot	77	96	98	97	97	95	89	80
1000	Wlot	76	93	97	103	103	101	94	86
1000	Wylot	78	94	96	97	100	99	93	85
6 BIEGUNOWE
450	Wlot	42	48	54	58	62	64	58	50
450	Wylot	44	50	56	58	60	61	57	49
500	Wlot	45	52	57	60	65	66	62	53
500	Wylot	46	53	59	61	63	63	59	52
560	Wlot	48	56	62	64	70	70	65	57
560	Wylot	49	59	63	64	66	67	63	55
630	Wlot	51	57	65	68	73	74	70	60
630	Wylot	53	61	66	67	69	70	68	59
710	Wlot	61	72	80	79	83	79	72	63
710	Wylot	62	76	79	77	79	76	70	62
800	Wlot	66	81	86	89	89	85	77	69
800	Wylot	67	83	85	84	84	82	76	67
900	Wlot	67	84	88	92	92	88	81	73
900	Wylot	67	86	88	87	87	85	79	70
1000	Wlot	66	83	87	93	93	91	84	76
1000	Wylot	68	84	86	87	90	89	83	75
8 BIEGUNOWE
710	Wlot	53	64	72	71	75	71	64	55
710	Wylot	54	68	71	69	71	68	62	54
800	Wlot	58	73	78	81	81	77	69	61
800	Wylot	59	75	77	76	76	74	68	59
900	Wlot	59	76	80	84	84	80	73	65
900	Wylot	59	78	80	79	79	77	71	62
1000	Wlot	58	75	79	85	85	83	76	68
1000	Wylot	60	76	78	79	82	81	75	67

Nawiew		63	125	250	500	1000	2000	4000	8000
4 BIEGUNOWE
315	Wlot	39	61	62	77	68	66	58	52
315	Wylot	38	59	65	69	65	60	55	50
355	Wlot	41	61	64	69	72	71	64	56
355	Wylot	40	62	66	67	69	66	61	52
400	Wlot	47	67	71	75	78	76	69	59
400	Wylot	46	66	68	72	74	71	65	54
450	Wlot	50	71	75	79	82	79	72	64
450	Wylot	47	72	72	77	78	73	67	59
500	Wlot	57	75	80	84	86	83	76	68
500	Wylot	56	74	79	81	82	78	71	65
560	Wlot	58	85	84	87	90	87	79	71
560	Wylot	58	80	84	82	85	82	75	66
630	Wlot	63	86	90	91	94	91	83	73
630	Wylot	64	83	89	87	88	85	77	68
710	Wlot	73	89	92	93	96	92	84	76
710	Wylot	71	88	89	87	88	85	78	70
800	Wlot	73	89	95	100	100	97	91	84
800	Wylot	70	91	94	94	93	90	83	75
900	Wlot	85	93	99	104	104	101	95	88
900	Wylot	73	95	97	97	96	94	88	80
1000	Wlot	78	92	99	104	105	104	98	90
1000	Wylot	72	94	95	97	99	97	91	83
6 BIEGUNOWE
450	Wlot	49	60	65	67	70	67	60	52
450	Wylot	44	58	66	65	65	62	55	47
500	Wlot	54	65	69	71	74	71	62	54
500	Wylot	52	63	68	69	69	66	59	50
560	Wlot	56	70	74	75	78	75	67	59
560	Wylot	54	70	72	71	73	70	63	54
630	Wlot	59	73	78	77	80	77	68	59
630	Wylot	57	72	76	73	75	72	64	54
710	Wlot	63	79	82	83	86	82	74	66
710	Wylot	60	77	78	76	77	74	67	59
800	Wlot	63	79	85	90	90	87	81	74
800	Wylot	60	81	84	84	83	80	73	65
900	Wlot	75	83	89	94	94	91	85	78
900	Wylot	63	85	87	87	86	84	78	70
1000	Wlot	68	82	89	94	95	94	88	80
1000	Wylot	62	84	85	87	89	87	81	73
8 BIEGUNOWE
710	Wlot	55	71	74	75	78	74	66	58
710	Wylot	52	69	70	68	69	66	59	51
800	Wlot	55	71	77	82	82	79	73	66
800	Wylot	52	73	76	76	75	72	65	57
900	Wlot	67	75	81	86	86	83	77	70
900	Wylot	55	77	79	79	78	76	70	62
1000	Wlot	60	74	81	86	87	86	80	72
1000	Wylot	54	76	77	79	81	79	73	65

Specyfikacja techniczna

Nazwa	Bieg	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
HCTB/4-315-B		230	1300	100	0.59	1930	118	14.4	-40	70
HCTB/4-355-B		230	1225	200	0.96	2680	118	15.8	-40	70
HCTB/4-400-B		230	1290	340	1.64	3700	158	16.5	-40	70
HCTB/4-450-B		230	1290	480	2.3	5600	218	23.5	-40	70
HCTB/4-500-B		230	1290	650	3	7100	237	25.4	-40	70
HCTB/4-560-B		230	1200	980	4.9	9820	295	40	-40	70
HCTB/4-630-B		230	1290	1700	7.6	13000	345	42.6	-40	70
HCTB/6-450-B		230	835	220	1.15	3900	121	23.5	-40	70
HCTB/6-500-B		230	840	290	1.6	4600	135	25.4	-40	70
HCTB/6-560-B		230	900	420	2.4	6850	133	40	-40	70
HCTB/6-630-B		230	800	510	2.56	8400	155	42.6	-40	70
HCTT/4-315-B	D	400	1300	150	0.34	1930	118	14.4	-40	70
HCTT/4-315-B	Y	400	1300	150	0.34	1500	88	14.4	-40	70
HCTT/4-355-B	D	400	1260	200	0.46	2680	118	15.8	-40	70
HCTT/4-355-B	Y	400	1260	200	0.46	2000	80	15.8	-40	70
HCTT/4-400-B	D	400	1350	300	0.8	3700	158	16.5	-40	70
HCTT/4-400-B	Y	400	1350	300	0.8	2900	125	16.5	-40	70
HCTT/4-450-B	D	400	1230	500	1	5600	218	23.5	-40	70
HCTT/4-450-B	Y	400	1230	500	1	4500	159	23.5	-40	70
HCTT/4-500-B	D	400	1350	660	1.6	7100	237	25.4	-40	70
HCTT/4-500-B	Y	400	1350	660	1.6	5850	195	25.4	-40	70
HCTT/4-560-B	D	400	1320	1210	2.3	9820	295	40	-40	70
HCTT/4-560-B	Y	400	1320	1210	2.3	7600	210	40	-40	70
HCTT/4-630-B		400	1290	1600	3.2	13000	340	42.6	-40	70
HCTT/4-710-B		400	1300	2200	4	18400	255	60	-40	70
HCTT/4-800-B		400	1400	3000	7.3	23800	480	67	-30	40
HCTT/4-900-B		400	1400	4000	9.5	30000	425	77	-30	40
HCTT/4-1000-B		400	1450	5500	12	38500	410	123	-30	40
HCTT/6-450-B	D	400	835	190	0.48	3900	121	23.5	-40	70
HCTT/6-450-B	Y	400	835	190	0.48	3000	73	23.5	-40	70
HCTT/6-500-B	D	400	830	250	0.57	4600	135	25.4	-40	70
HCTT/6-500-B	Y	400	830	250	0.57	3500	76	25.4	-40	70
HCTT/6-560-B	D	400	850	410	0.93	6850	133	40	-40	70
HCTT/6-560-B	Y	400	850	410	0.93	5400	77	40	-40	70
HCTT/6-630-B	D	400	810	600	1.18	8400	155	42.6	-40	70
HCTT/6-630-B	Y	400	810	600	1.18	6400	90	42.6	-40	70
HCTT/6-710-B		400	900	1100	3.3	12700	120	54	-40	70
HCTT/6-800-B		400	930	750	2.5	15800	210	57	-30	40
HCTT/6-900-B		400	930	1100	3.5	20000	190	67	-30	40
HCTT/6-1000-B		400	930	1500	4.5	24700	170	108	-30	40
HCTT/8-710-B		400	670	370	1.2	9500	66	52	-40	70
HCTT/8-800-B		400	700	370	1.9	11900	120	57	-30	40
HCTT/8-900-B		400	700	550	2.3	15000	102	67	-30	40
HCTT/8-1000-B		400	700	750	2.8	18600	95	108	-30	40
HCTB/4-315-A		230	1300	100	0.54	2150	48	14.4	-40	70
HCTB/4-355-A		230	1225	200	0.96	3250	53	15.8	-40	70
HCTB/4-400-A		230	1200	340	1.64	4720	64	16.5	-40	70
HCTB/4-450-A		230	1290	480	2.3	6670	90	23.5	-40	70
HCTB/4-500-A		230	1290	650	3.1	8440	137	25.4	-40	70
HCTB/4-560-A		230	1250	980	4.9	11400	162	40	-40	70
HCTB/4-630-A		230	1200	1700	7.6	15300	175	42.6	-40	70
HCTB/6-450-A		230	835	220	1.1	4400	42	23.5	-40	70
HCTB/6-500-A		230	840	290	1.5	5500	56	25.4	-40	70
HCTB/6-560-A		230	900	420	2.3	7900	77	40	-40	70
HCTB/6-630-A		230	900	510	2.5	9900	74	42.6	-40	70
HCTT/4-315-A	D	400	1360	150	0.34	2150	48	14.4	-40	70
HCTT/4-315-A	Y	400	1360	150	0.34	1820	20	14.4	-40	70
HCTT/4-355-A	D	400	1350	200	0.46	3250	53	15.8	-40	70
HCTT/4-355-A	Y	400	1350	200	0.46	2520	35	15.8	-40	70
HCTT/4-400-A	D	400	1380	300	0.8	4720	64	16.5	-40	70
HCTT/4-400-A	Y	400	1380	300	0.8	3900	38	16.5	-40	70
HCTT/4-450-A	D	400	1350	500	0.95	6670	90	23.5	-40	70
HCTT/4-450-A	Y	400	1350	500	0.95	5250	54	23.5	-40	70
HCTT/4-500-A	D	400	1380	660	1.6	8440	137	25.4	-40	70
HCTT/4-500-A	Y	400	1380	660	1.6	7000	83	25.4	-40	70
HCTT/4-560-A	D	400	1380	1210	2.3	11400	162	40	-40	70
HCTT/4-560-A	Y	400	1380	1210	2.3	9800	103	40	-40	70
HCTT/4-630-A		400	1360	1600	3	15300	173	42.6	-40	70
HCTT/4-710-A		400	1300	2200	4	20500	220	60	-40	70
HCTT/4-800-A		400	1400	3000	7.3	26600	475	67	-30	40
HCTT/4-900-A		400	1400	4000	9.5	35900	540	77	-30	40
HCTT/4-1000-A		400	1400	5500	12	44900	680	123	-30	40
HCTT/6-450-A	D	400	835	190	0.48	4400	42	23.5	-40	70
HCTT/6-450-A	Y	400	835	190	0.48	3600	17	23.5	-40	70
HCTT/6-500-A	D	400	830	250	0.57	5500	56	25.4	-40	70
HCTT/6-500-A	Y	400	830	250	0.57	4500	39	25.4	-40	70
HCTT/6-560-A	D	400	850	410	0.93	7900	77	40	-40	70
HCTT/6-560-A	Y	400	850	410	0.93	6700	62	40	-40	70
HCTT/6-630-A	D	400	810	600	1.18	9900	74	42.6	-40	70
HCTT/6-630-A	Y	400	810	600	1.18	7800	47	42.6	-40	70
HCTT/6-710-A		400	900	1100	3.3	14200	105	54	-40	70
HCTT/6-800-A		400	930	750	2.5	17700	210	57	-30	40
HCTT/6-900-A		400	930	1100	3.5	23800	240	67	-30	40
HCTT/6-1000-A		400	930	1500	4.5	28800	280	108	-30	40
HCTT/8-710-A		400	670	370	1.2	10600	60	52	-40	70
HCTT/8-800-A		400	700	370	1.9	13300	120	57	-30	40
HCTT/8-900-A		400	700	550	2.3	18000	135	67	-30	40
HCTT/8-1000-A		400	700	750	2.8	21700	160	108	-30	40

Opis szczegółowy

Właściwa wentylacja odgrywa istotną rolę w utrzymaniu odpowiednich warunków w budynkach przemysłowych, magazynach, halach sklepowych oraz obiektach rolniczych. Odpowiednia cyrkulacja powietrza nie tylko poprawia komfort użytkowników, ale również wpływa na bezpieczeństwo i efektywność pracy. Jednym z najbardziej efektywnych rozwiązań stosowanych w wentylacji są wentylatory dachowe, które umożliwiają skuteczne usuwanie zużytego powietrza oraz doprowadzanie świeżego.

Zastosowanie Wentylatora Dachowego HCTB/HCTT

Wentylatory dachowe są wykorzystywane zarówno w systemach wywiewnych, jak i nawiewnych, dostosowując się do specyfiki danego obiektu. Dzięki swojej konstrukcji montowane są na dachu budynku, co pozwala na efektywne wykorzystanie przestrzeni oraz maksymalizację wydajności wentylacji. Ich zastosowanie ma istotny wpływ na jakość powietrza wewnątrz budynków, co przekłada się na komfort pracy, przechowywania towarów oraz warunki środowiskowe w obiektach rolniczych i przemysłowych.

Obiekty Przemysłowe i Magazyny

W halach produkcyjnych i magazynach wentylacja ma bardzo ważne znaczenie dla usuwania zanieczyszczeń, nadmiaru ciepła oraz wilgoci. Wentylatory dachowe pozwalają na skuteczne odprowadzanie szkodliwych oparów, pyłów i gazów powstających w procesach produkcyjnych, co przyczynia się do poprawy bezpieczeństwa pracowników. Dzięki zastosowaniu odpowiednio dobranych wentylatorów można znacząco obniżyć ryzyko nagromadzenia substancji szkodliwych, które mogłyby wpłynąć na zdrowie osób przebywających w obiekcie.

Hale Sklepowe

Komfort klientów i pracowników w dużych halach handlowych zależy w dużej mierze od jakości powietrza. Wentylatory dachowe umożliwiają skuteczną wymianę powietrza, eliminując nieprzyjemne zapachy oraz regulując temperaturę w pomieszczeniu. Dzięki temu poprawia się nie tylko samopoczucie osób przebywających w obiekcie, ale także warunki przechowywania produktów, zwłaszcza spożywczych, które wymagają odpowiedniej cyrkulacji powietrza.

Budynki Gospodarcze w Rolnictwie

W sektorze rolniczym wentylacja jest niezwykle istotna dla zapewnienia odpowiednich warunków hodowli zwierząt oraz przechowywania produktów rolnych. Nadmierna wilgotność oraz zanieczyszczenia mogą prowadzić do rozwoju pleśni i bakterii, co negatywnie wpływa na jakość plonów, a także zdrowie zwierząt. Wentylatory dachowe pomagają w utrzymaniu optymalnego poziomu wilgoci oraz skutecznie usuwają nieprzyjemne zapachy, co wpływa na poprawę warunków środowiskowych w budynkach gospodarczych.

Kuchnie Przemysłowe

Kuchnie przemysłowe, szczególnie w restauracjach, hotelach czy zakładach gastronomicznych, generują dużą ilość ciepła, pary wodnej oraz tłuszczu. Skuteczna wentylacja jest kluczowa dla utrzymania higieny i komfortu pracy personelu. Wentylatory dachowe pomagają w szybkim usuwaniu oparów oraz nadmiaru ciepła, co wpływa na poprawę bezpieczeństwa oraz wydajności pracy. Dzięki zastosowaniu odpowiednich filtrów można dodatkowo ograniczyć emisję tłuszczu i zapachów na zewnątrz budynku.

Wnioski Końcowe

Wentylatory dachowe stanowią niezastąpiony element systemów wentylacyjnych w różnych typach budynków. Ich zastosowanie w obiektach przemysłowych, magazynach, halach handlowych, budynkach gospodarczych i kuchniach przemysłowych pozwala na skuteczną wymianę powietrza, poprawiając komfort, a także bezpieczeństwo użytkowników. Dzięki odpowiednio dobranej wentylacji można zoptymalizować warunki pracy, zmniejszyć ryzyko negatywnych skutków zanieczyszczeń oraz zapewnić lepszą ochronę przechowywanych towarów i produktów. Wybór odpowiedniego wentylatora dachowego powinien być dostosowany do specyfiki danego obiektu, aby zapewnić jak największą efektywność jego działania.
