Wentylator Dachowy GMT-R

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

ZASTOSOWANIE
Wentylatory dachowe GMT-R mają wiele zastosowań w systemach odciągania powietrza zanieczyszczonego.
Typowe zastosowania:
∙ odciągi miejscowe,
∙ wyciągi zanieczyszczonego powietrza,
∙ odciągi spalin samochodowych.

KONSTRUKCJA
∙ wirniki z prostymi łopatkami, odlewane ze stopów aluminium,
∙ czasza wykonana z blachy aluminiowej,
∙ obudowa spawana z blachy stalowej,
∙ malowany na kolor szary RAL7042,
∙ tłumik wylotu w standardzie,
∙ wyłącznik serwisowy w standardzie,
∙ przystosowany do pracy w pozycji pionowej,
∙ do montażu na dachach płaskich,
∙ montaż na dachach pochyłych po zastosowaniu odpowiednich podstaw dachowych (RS-R),
∙ maksymalna temperatura tłoczonego medium 80*C,
∙ temperatura otoczenia od -15*C do +40*C (wszystkie modele jednofazowe),
∙ temperatura otoczenia od -30*C do +60*C (modele trójfazowe od 60 do 200),
∙ temperatura otoczenia od -20*C do +40*C (modele trójfazowe od 300 do 500).

SILNIK ELEKTRYCZNY
∙ asynchroniczny, trójfazowy 230/400V, 50Hz lub 400/690V, 50Hz,
∙ asynchroniczny, jednofazowy 230V, 50Hz (w zależności od modelu wentylatora i mocy silnika),
∙ klasa izolacji F,
∙ stopień ochrony IP55,
∙ silniki trójfazowe przystosowane do regulacji częstotliwościowej w zakresie 25-50Hz.

Wymiary

Wymiary

Typ
 A B C ØD ØE ØF ØG H I J K x n
GMT-R 60 810 450 425 100 125 145 6 215 203 400 93 8
GMT-R 80 860 450 470 160 185 205 6 215 203 450 115 8
GMT-R 100 815 491 455 160 194 215 7 245 216 375 101 6
GMT-R 130 815 491 455 160 194 215 7 245 216 375 101 6
GMT-R 200 902 579 534 160 194 215 7 309 222 405 107 6
GMT-R 250 902 579 534 160 194 215 7 309 222 405 107 6
GMT-R 300 902 579 564 200 244 280 8 309 222 405 122 8
GMT-R 400 902 579 589 200 244 280 8 309 222 405 122 8
GMT-R 500 1102 585 741 315 344 368 11 317 222 600 223 8

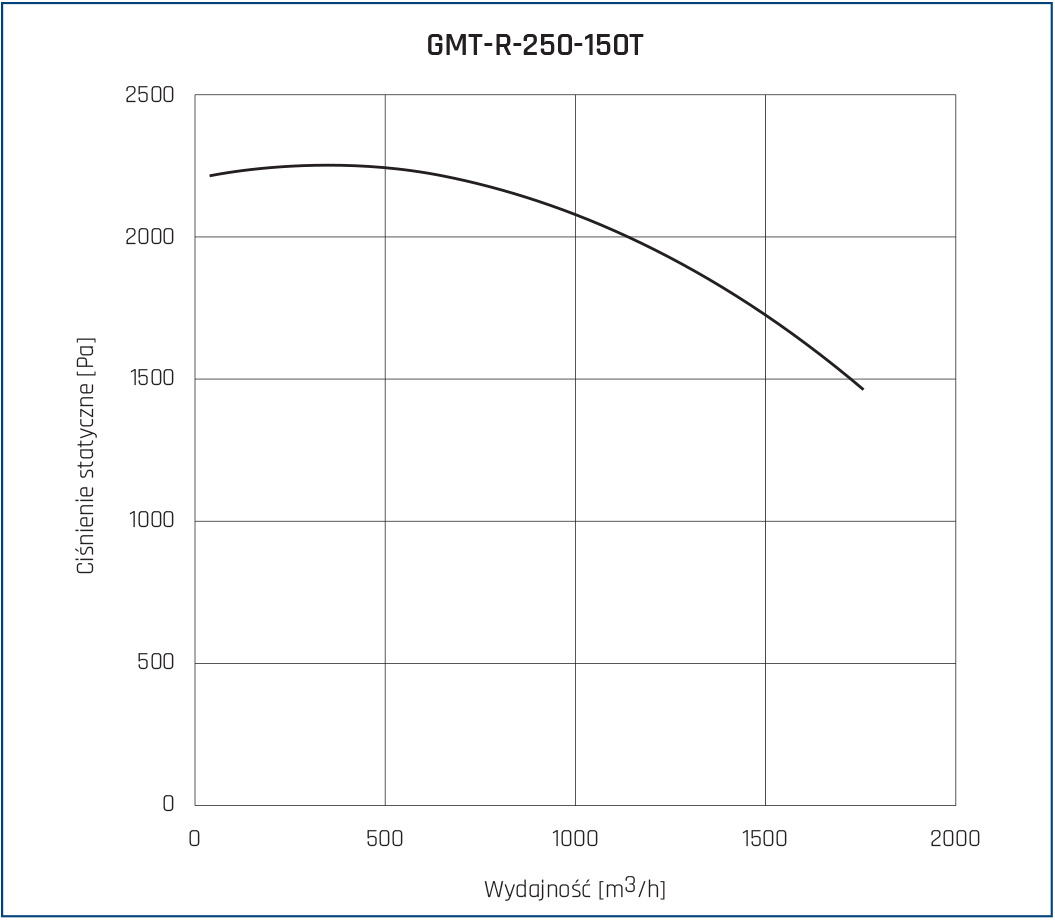

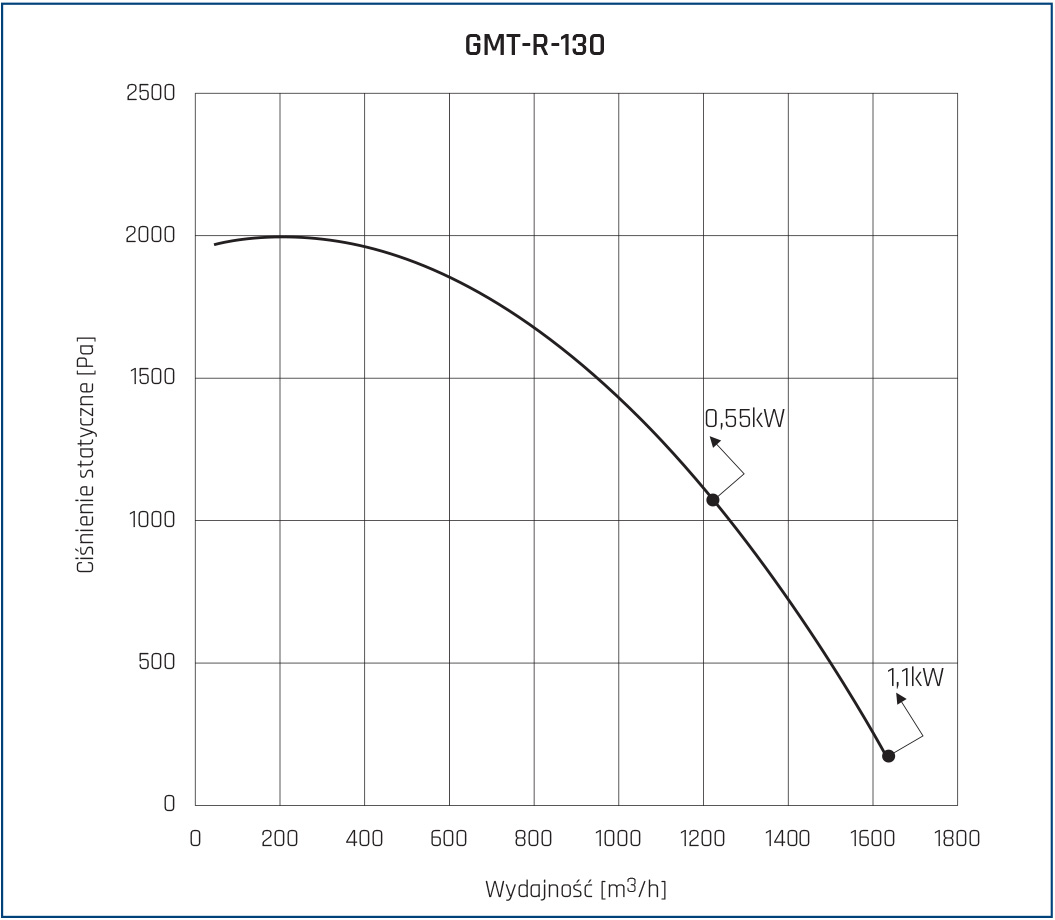

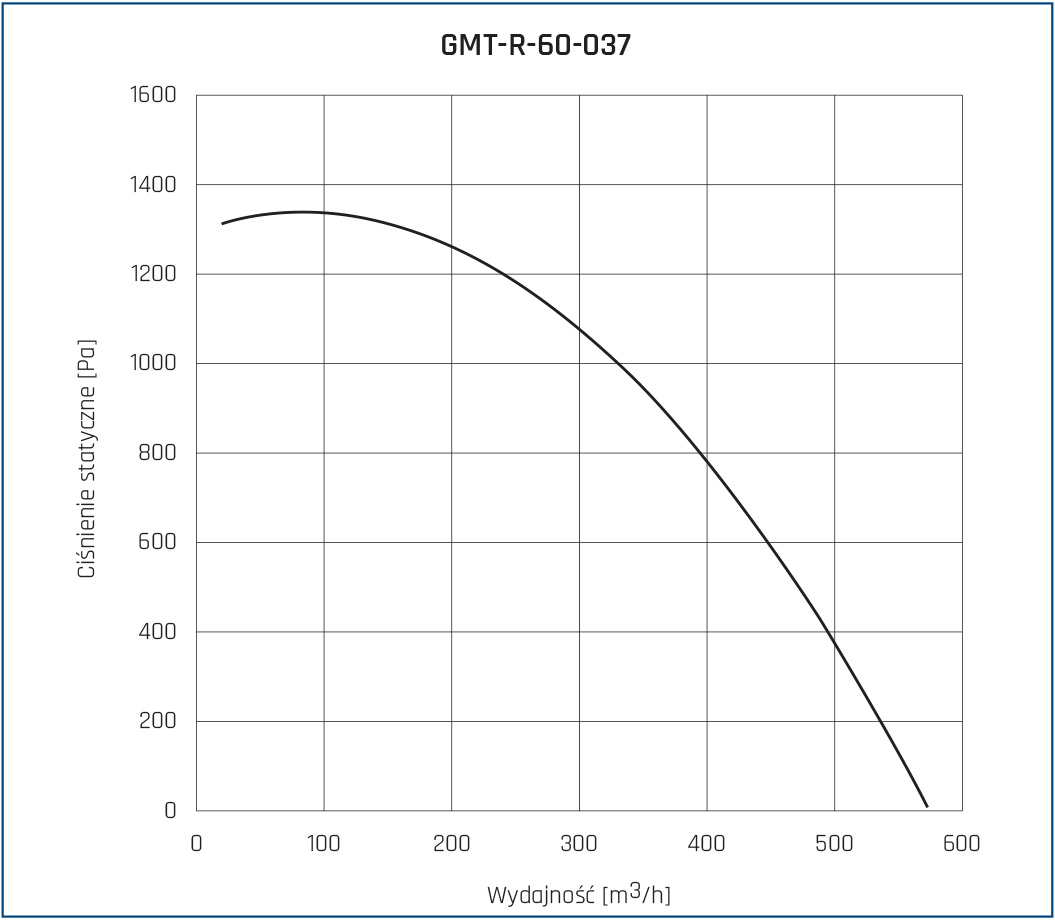

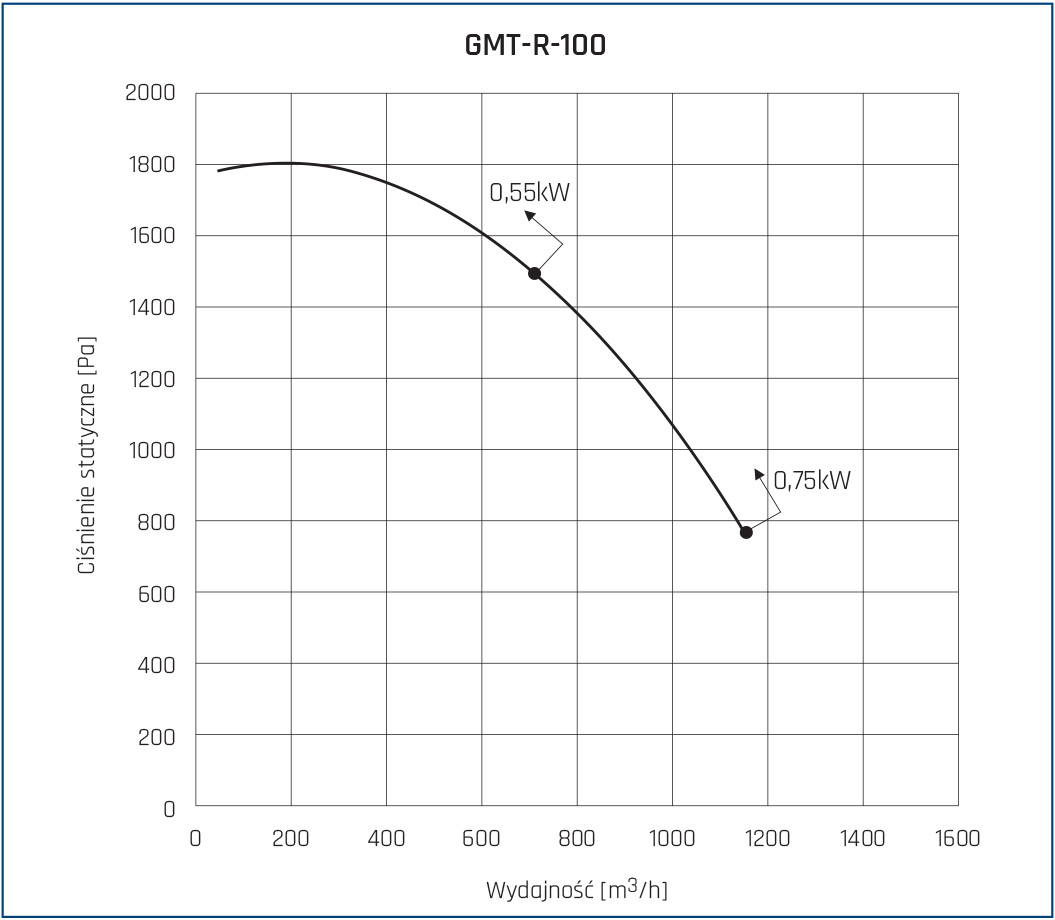

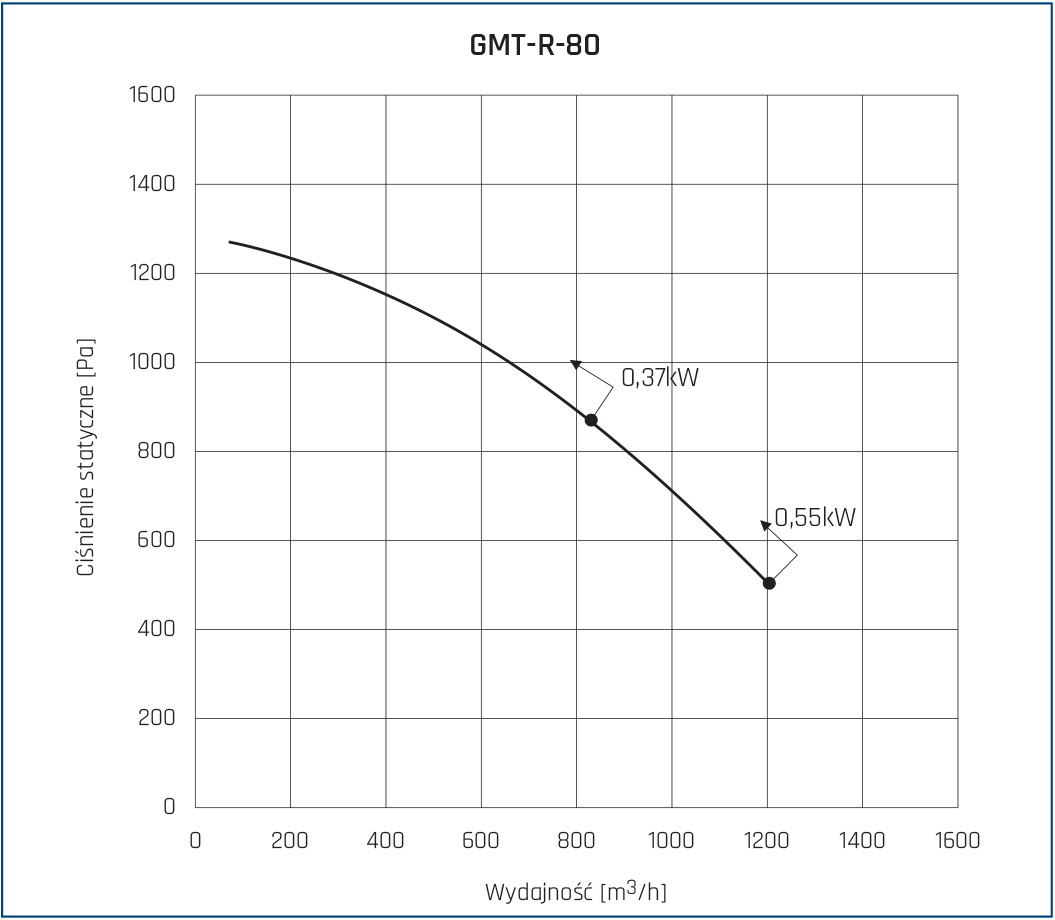

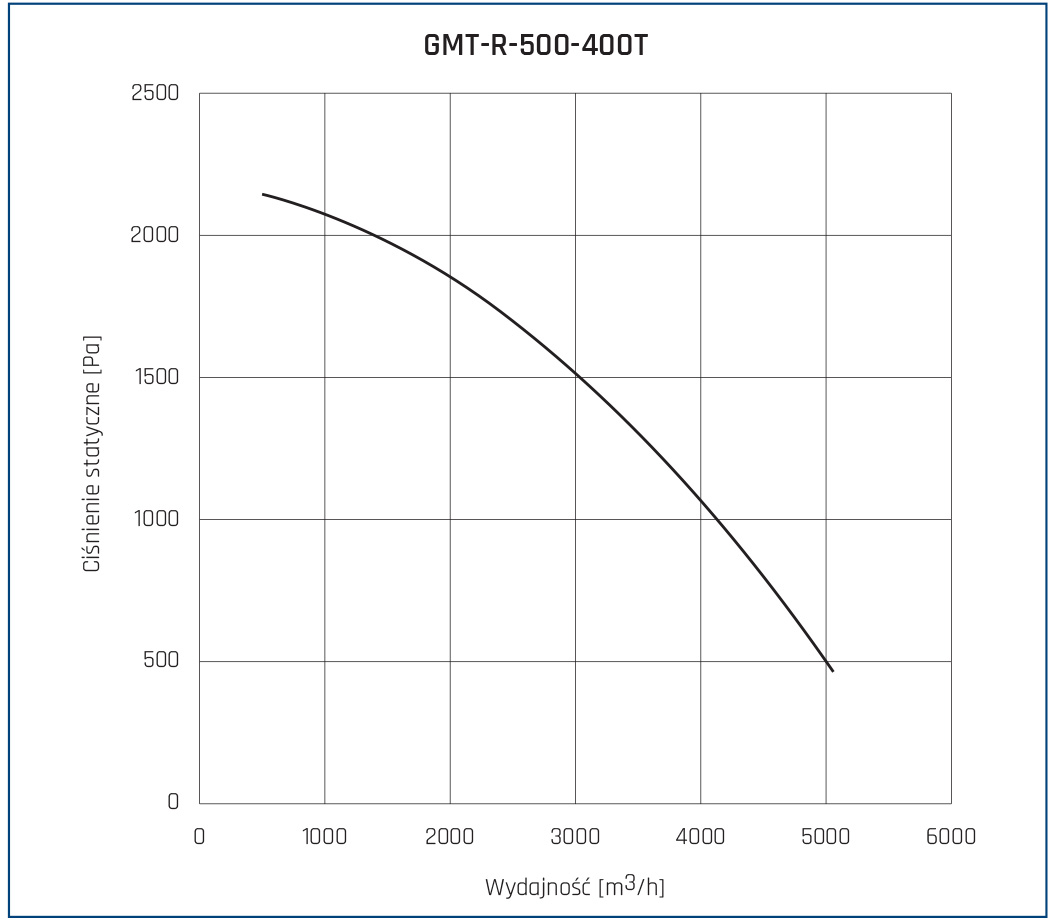

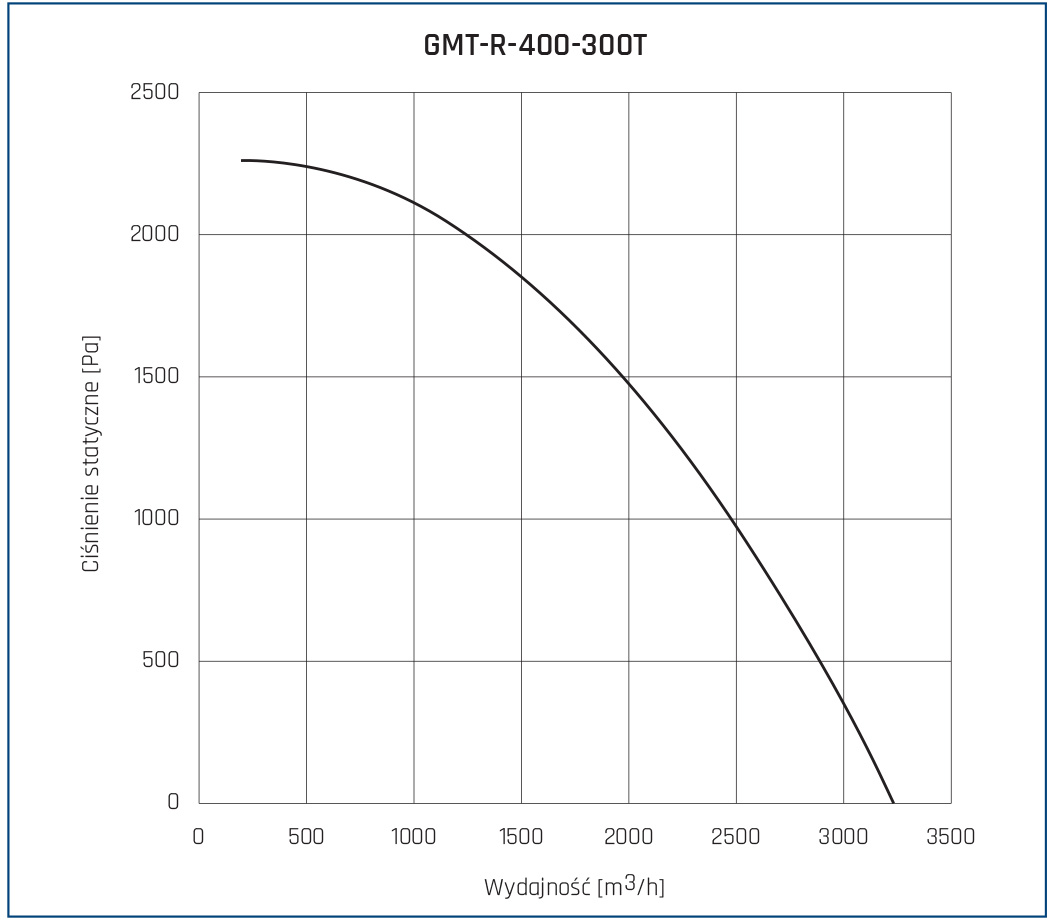

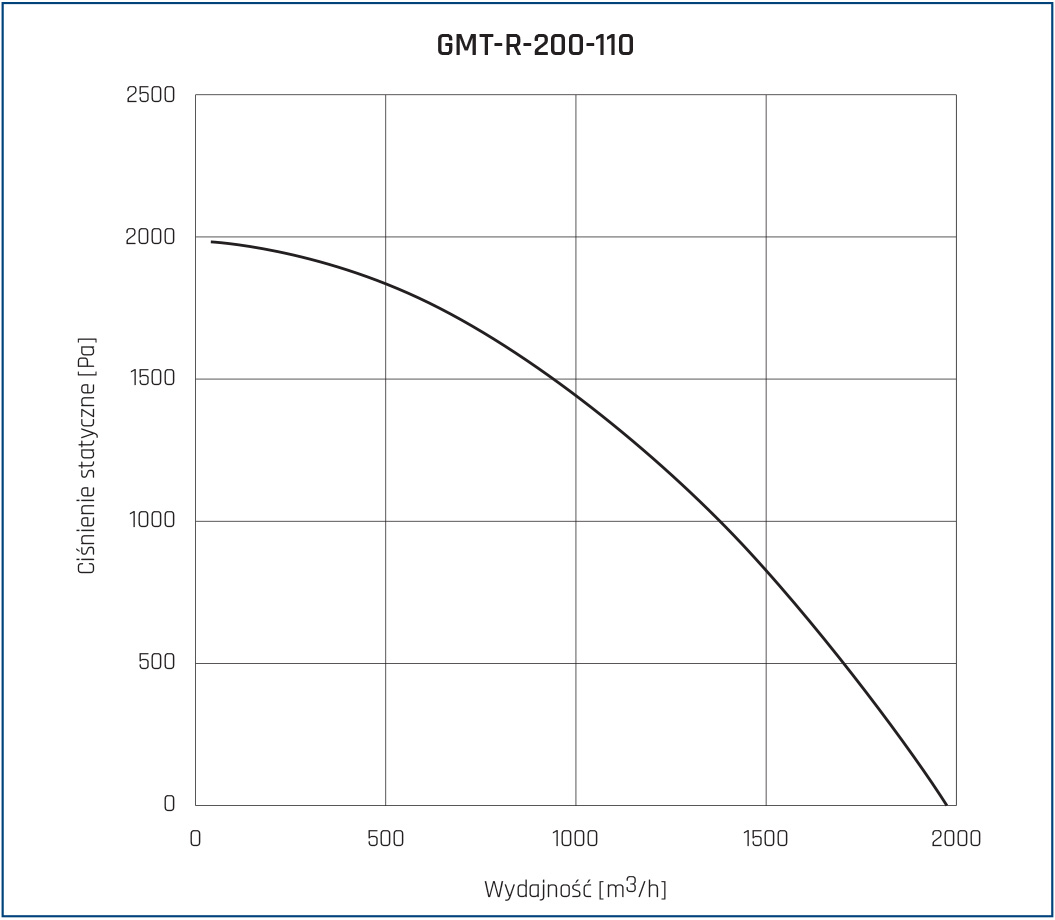

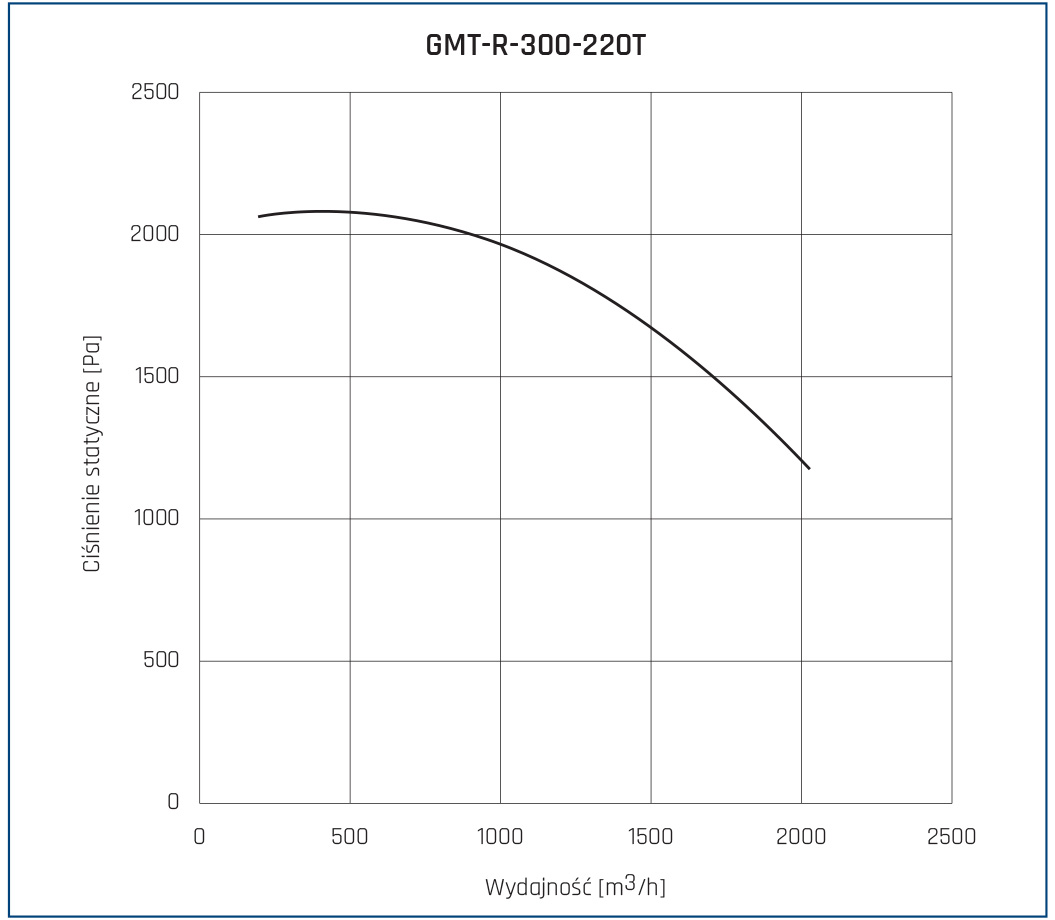

Charakterystyki pracy

Charakterystyki pracy

Specyfikacja techniczna

Specyfikacja techniczna

Nazwa Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
GMT-R-100-055S 230 2780 550 3.6 690 1800 24 -15 40
GMT-R-100-055T 400 2790 550 1.35 690 1800 22.9 -30 60
GMT-R-100-075S 230 2800 750 5 1150 1800 26.3 -15 40
GMT-R-100-075T 400 2890 750 1.9 1150 1800 27.2 -30 60
GMT-R-130-075S 230 2800 750 5 1230 2000 27.3 -15 40
GMT-R-130-075T 400 2890 750 1.9 1230 2000 28.2 -30 60
GMT-R-130-110S 230 2780 1100 7.2 1635 2000 27.4 -15 40
GMT-R-130-110T 400 2890 1100 2.5 1635 2000 29.5 -30 60
GMT-R-200-110S 230 2780 1100 7.2 1990 1940 30.4 -15 40
GMT-R-200-110T 400 2890 1100 2.5 1990 1940 32.5 -30 60
GMT-R-250-150T 400 2880 1500 3 1760 2300 41.6 -20 40
GMT-R-300-220T 400 2895 2200 4.6 2030 2070 42.4 -20 40
GMT-R-400-300T 400 2870 3000 6.3 3260 2200 48.5 -20 40
GMT-R-500-400T 400 2895 4000 7.2 5050 2170 75.9 -20 40
GMT-R-60-037S 230 2760 370 3 580 1360 18.2 -15 40
GMT-R-60-037T 400 2800 370 1 580 1360 16.9 -30 60
GMT-R-80-037S 230 2760 370 3 810 1235 21.9 -15 40
GMT-R-80-037T 400 2800 370 1 810 1235 20.6 -30 60
GMT-R-80-055S 230 2780 550 3.6 1200 1235 22.9 -15 40
GMT-R-80-055T 400 2790 550 1.35 1200 1235 21.8 -30 60
Opis szczegółowy

Opis szczegółowy

Wentylacja przemysłowa odgrywa ważną rolę w utrzymaniu odpowiednich warunków pracy i bezpieczeństwa w wielu branżach. Jednym z istotnych elementów systemów wentylacyjnych jest wentylator dachowy, który skutecznie usuwa zanieczyszczone powietrze, zapewniając jego wymianę i poprawiając jakość środowiska pracy. Wentylatory dachowe stosowane są głównie w celu eliminacji szkodliwych substancji, takich jak pyły, opary chemiczne czy spaliny samochodowe, co ma istotne znaczenie dla zdrowia pracowników oraz ochrony infrastruktury budynków.

Zastosowania Wentylatora Dachowego GMT-R

Systemy odciągania powietrza zanieczyszczonego są wykorzystywane w wielu sektorach przemysłowych, gdzie istnieje konieczność usuwania szkodliwych cząstek i gazów. Dzięki zastosowaniu wentylatorów dachowych możliwe jest skuteczne zarządzanie przepływem powietrza oraz zapewnienie jego prawidłowej filtracji.

Odciągi Miejscowe

Wentylatory dachowe odgrywają istotną rolę w systemach odciągów miejscowych, które pozwalają na skuteczne usuwanie zanieczyszczeń bezpośrednio u źródła ich powstawania. Jest to szczególnie istotne w zakładach przemysłowych, gdzie generowane są szkodliwe pyły, opary czy gazy. Dzięki wentylatorom dachowym można skutecznie eliminować zanieczyszczenia, zapobiegając ich rozprzestrzenianiu się na większe obszary i minimalizując narażenie pracowników na kontakt z toksycznymi substancjami.

Wyciągi Zanieczyszczonego Powietrza

W wielu gałęziach przemysłu, takich jak obróbka metali, przemysł chemiczny czy lakiernie, powietrze może zawierać niebezpieczne substancje wymagające skutecznego odprowadzania. Wentylatory dachowe umożliwiają efektywne usuwanie zanieczyszczonego powietrza, zapobiegając jego recyrkulacji i poprawiając ogólne warunki pracy. W odpowiednio zaprojektowanych systemach wentylacyjnych zastosowanie wentylatorów dachowych pozwala na kontrolowanie poziomu wilgotności oraz temperatury w pomieszczeniach, co ma znaczenie nie tylko dla komfortu pracowników, ale także dla ochrony sprzętu i materiałów.

Odciągi Spalin Samochodowych

Warsztaty samochodowe, stacje diagnostyczne oraz garaże podziemne to miejsca, w których emisja spalin stanowi poważne zagrożenie dla zdrowia i bezpieczeństwa. Wentylatory dachowe pełnią kluczową funkcję w odciągach spalin, umożliwiając skuteczne usuwanie szkodliwych gazów, takich jak tlenek węgla czy tlenki azotu. Wysoka skuteczność wentylatorów dachowych w tego typu zastosowaniach jest niezbędna do spełnienia norm bezpieczeństwa i zapewnienia odpowiednich warunków pracy w zamkniętych pomieszczeniach, gdzie spaliny mogą gromadzić się w niebezpiecznych stężeniach.

Wnioski Końcowe

Wentylatory dachowe stanowią nieodzowny element systemów odciągania powietrza w różnych środowiskach przemysłowych. Ich zastosowanie pozwala na skuteczną eliminację szkodliwych substancji, poprawę jakości powietrza oraz ochronę zdrowia pracowników. Właściwie dobrany system wentylacyjny z wentylatorem dachowym zapewnia nie tylko komfort pracy, ale także spełnienie norm bezpieczeństwa i ekologii. Dzięki szerokiemu zakresowi zastosowań wentylatory dachowe odgrywają znaczącą rolę w nowoczesnych systemach wentylacji i ochrony środowiska pracy.
