Wentylator Dachowy CTH/CTV

Dokumentacja techniczna

Charakterystyka produktu

Charakterystyka produktu

Zastosowanie
Wentylacja wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, itp. Ze względu na wysoką odporność temperaturową zalecane zwłaszcza jako odciągi z nad rusztów, z okapów w przemyśle mięsnym oraz gastronomii. Do odciągów pary wodnej i mgły z zanieczyszczeniami tłuszczowymi szczególnie polecane wentylatory z wyrzutem pionowym. Modele 180, 200 i 225 polecane są do wyciągu dymu z kominków.
Wentylator dachowy przeznaczony do pracy ciągłej
w wysokich temperaturach:
• CTHB/T 180/200/225 od -40°C do 200°C,
• CTVB/T 180/200/225 od -40°C do 200°C.
Pozostałe modele przeznaczone do pracy ciągłej
w temperaturze do 120°C. Wentylatory posiadają
certyfikat zgodności z normą PN-EN 12101-3,
klasa F400°C/2h (z wyjątkiem modeli 180,200).

Konstrukcja
• czasza CTH wykonana z blachy aluminiowej,
• podstawa z blachy stalowej galwanizowanej,
• wirnik z blachy galwanizowanej wyważany dynamicznie,
• w modelach z serii HP wirniki wykonane są z podwójnie pokrytej blachy stalowej (farba kataforyczna + poliester),
• modele w wersji akustycznej (INS) wyposażone są dodatkowo w zintegrowane tłumiki na wylocie wentylatora,
• modele HP i INS wyposażone w rozłącznik serwisowy na obudowie,
• wszystkie modele posiadają siatkę ochronną.

Silnik elektryczny
Modele 180N – 400N
• silniki jednofazowe 230V 50Hz i trójfazowe 220-240/400-415V 50Hz, 2 biegowe silniki 4/8 biegunowe 380-415V 50Hz,
• IP55, klasa F, zabezpieczenie termiczne,
• przystosowane do regulacji częstotliwościowej i napięciowe.
Modele 450N – 630N
• trójfazowe 220-240/400-415V 50Hz,
• IP55, klasa F, zabezpieczenie termiczne,
• przystosowane do regulacji
częstotliwościowej.
Modele 630H, 710N i 710H
• trójfazowe 400-415V 50Hz,
• IP55, klasa F, zabezpieczenie termiczne,
• przystosowane do regulacji częstotliwościowej.
Modele HP i INS
• trójfazowe 400V 50Hz,
• IP55, klasa F, PTC.

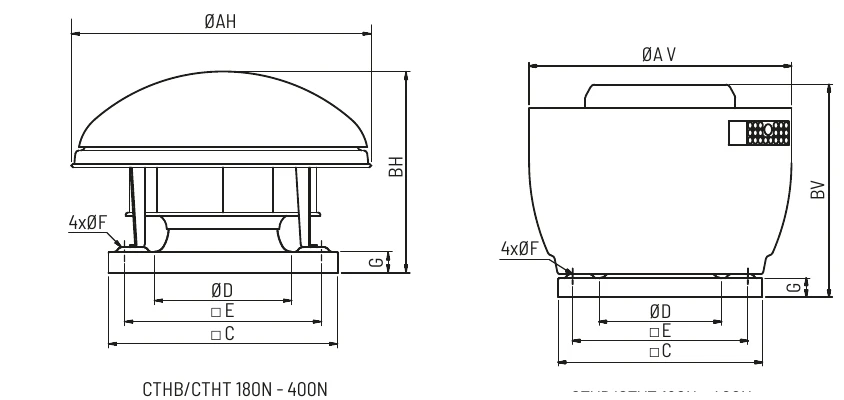

Wymiary

Wymiary

Typ
 ØAH ØAV BH BV ❑C ØD ❑E ØF
140 415 421 277 359 300 180 245 10
180 415 421 292 374 300 180 245 10
200 561 556 340 404 435 250 330 12
225
 561
570
 383
452
435
250
330
12
250
 762
750
 425
522
560
355
450
12
315
 762
750
 469
564
560
355
450
12
400
 850
850
 532
608
630
400
535
12
450
 962
950
 713
741
710
500
590
14
500
 1214
1216
 824
832
905
630
750
14
560
 1214
1216
 874
832
905
630
750
14
630
 1336
1327
 1029
1053
1100
710
840
14
710
 1336
1485
 1127
1161
1100
710
840
14
632 1216 930 905 750
631 1216 930 905 750
712 1485 1146 1270 950
711 1485 1188 1270 950
802 1485 1207 1270 950
801 1485 1225 1270 950
632 INS 1342 978 905 750
631 INS 1342 978 905 750
712 INS 1611 1163 1270 950
711 INS 1611 1250 1270 950
802 INS 1611 1274 1270 950
801 INS 1611 1292 1270 950

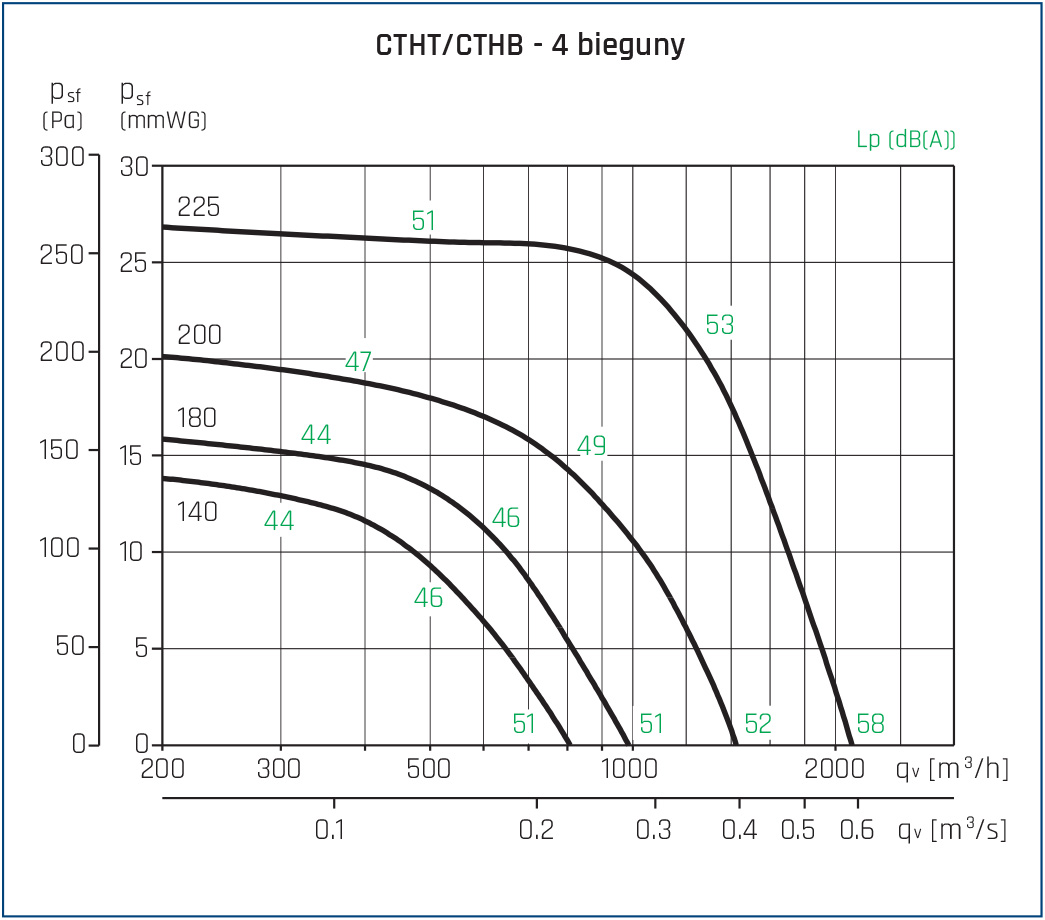

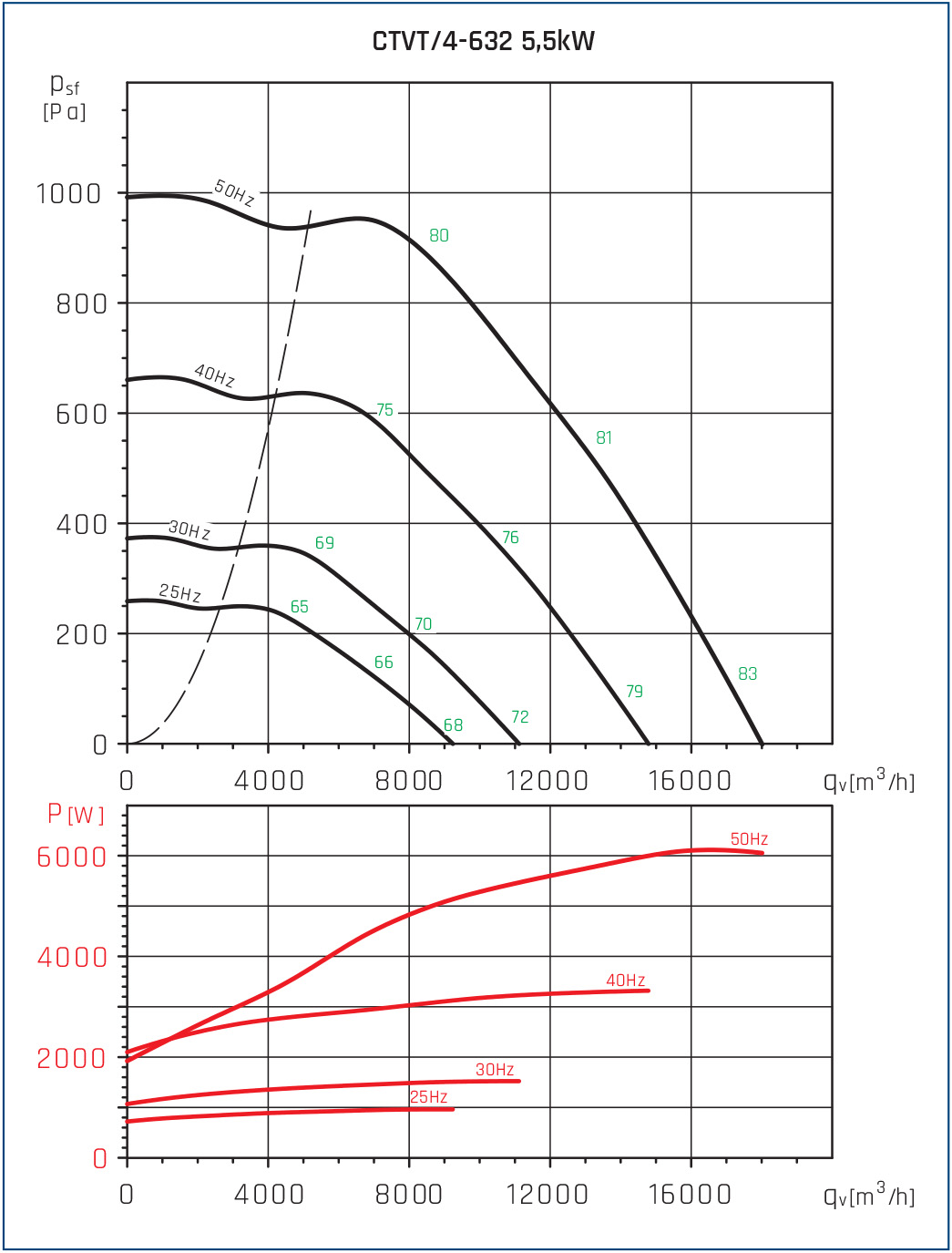

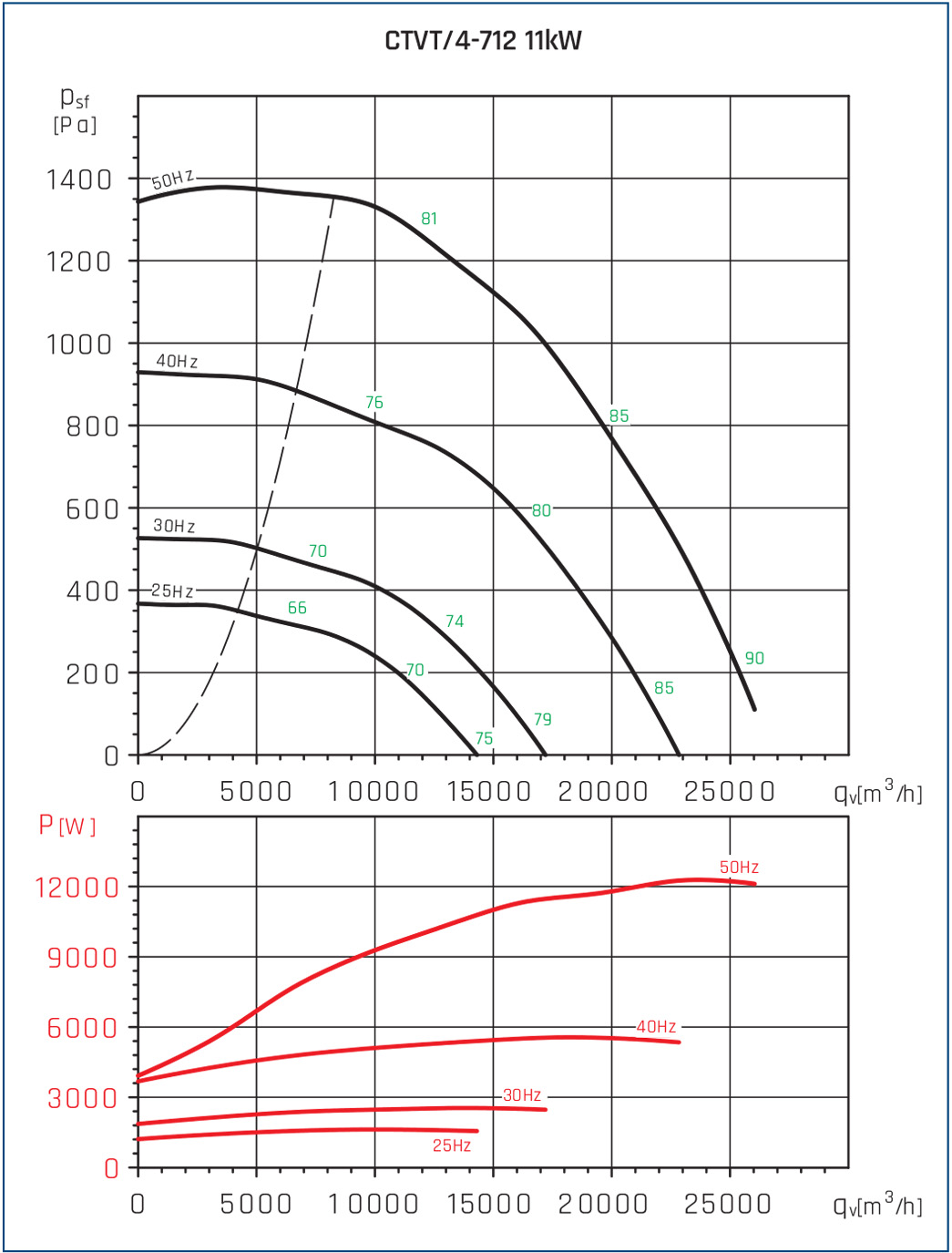

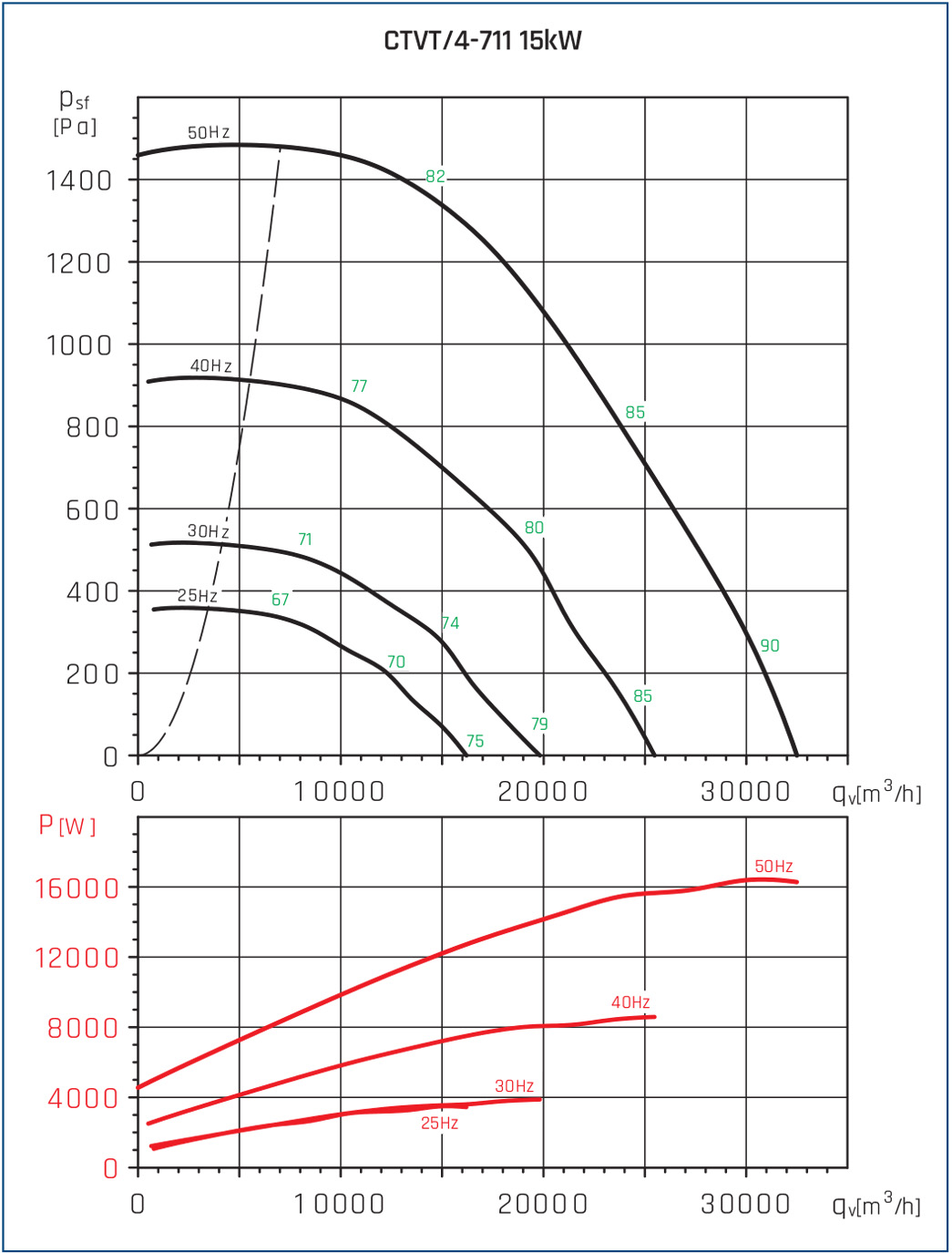

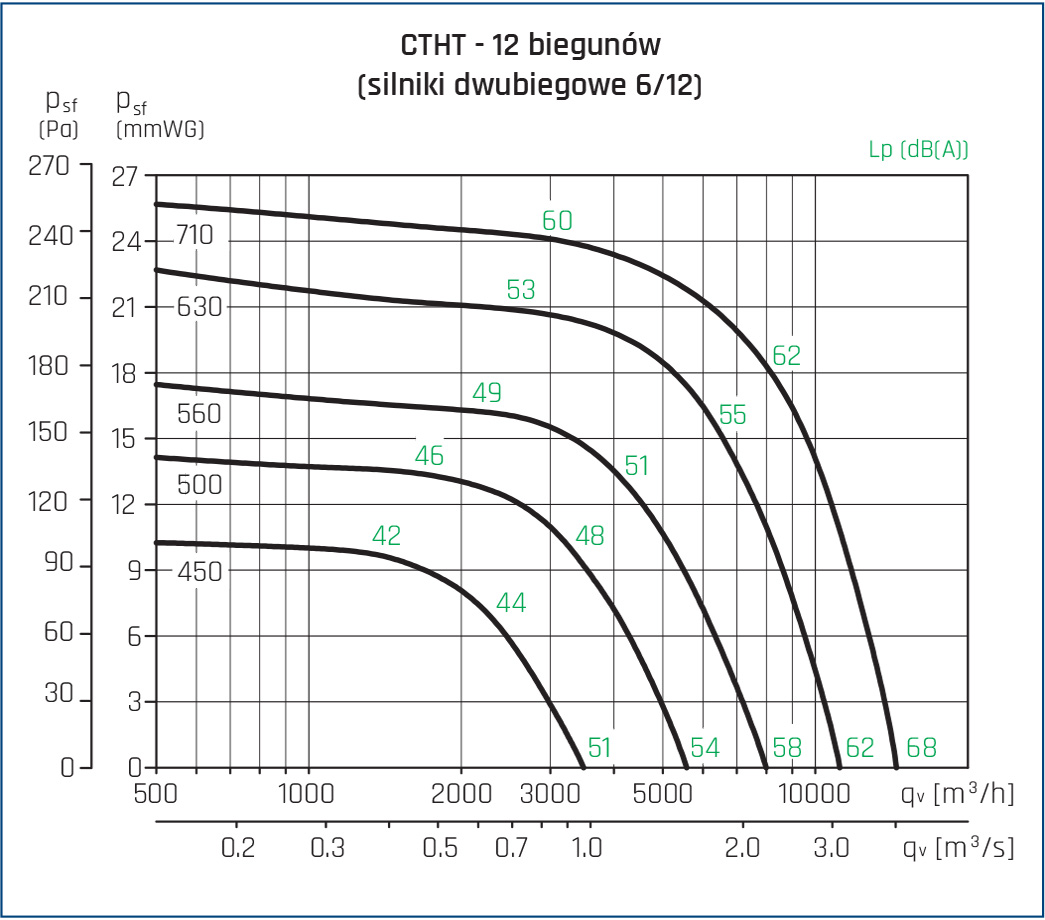

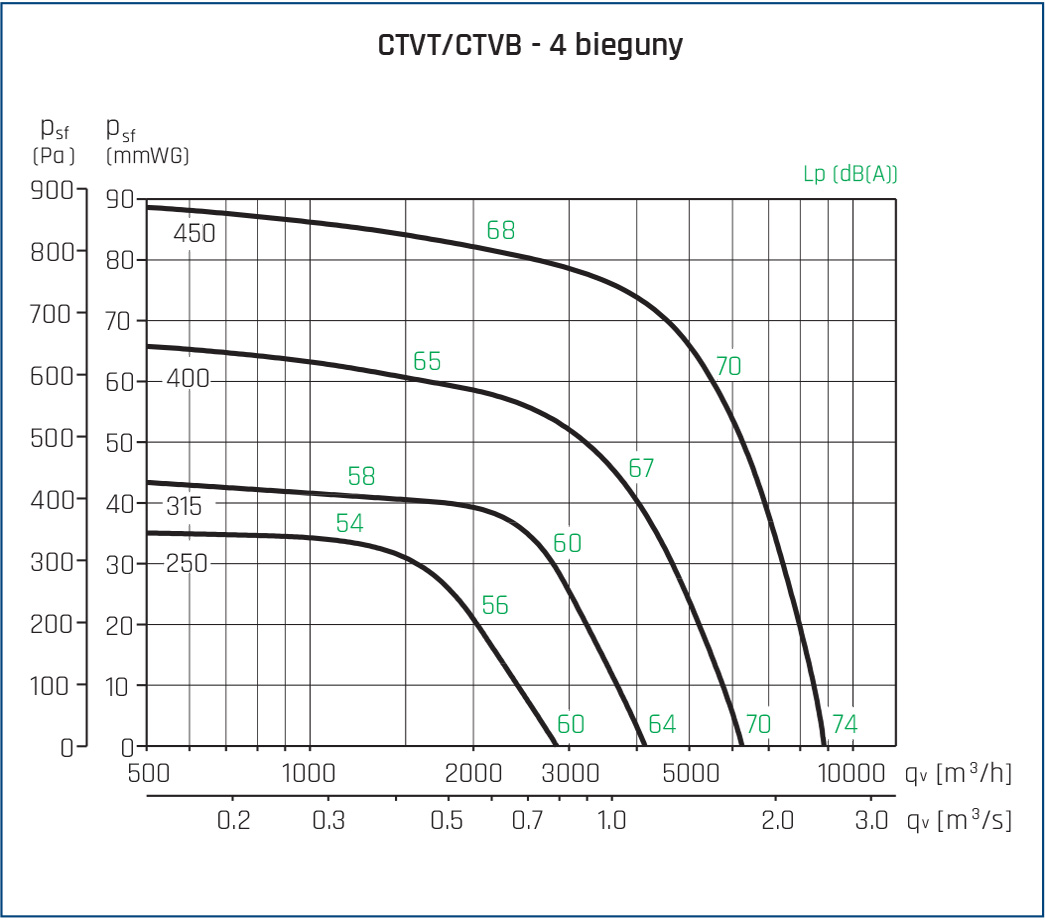

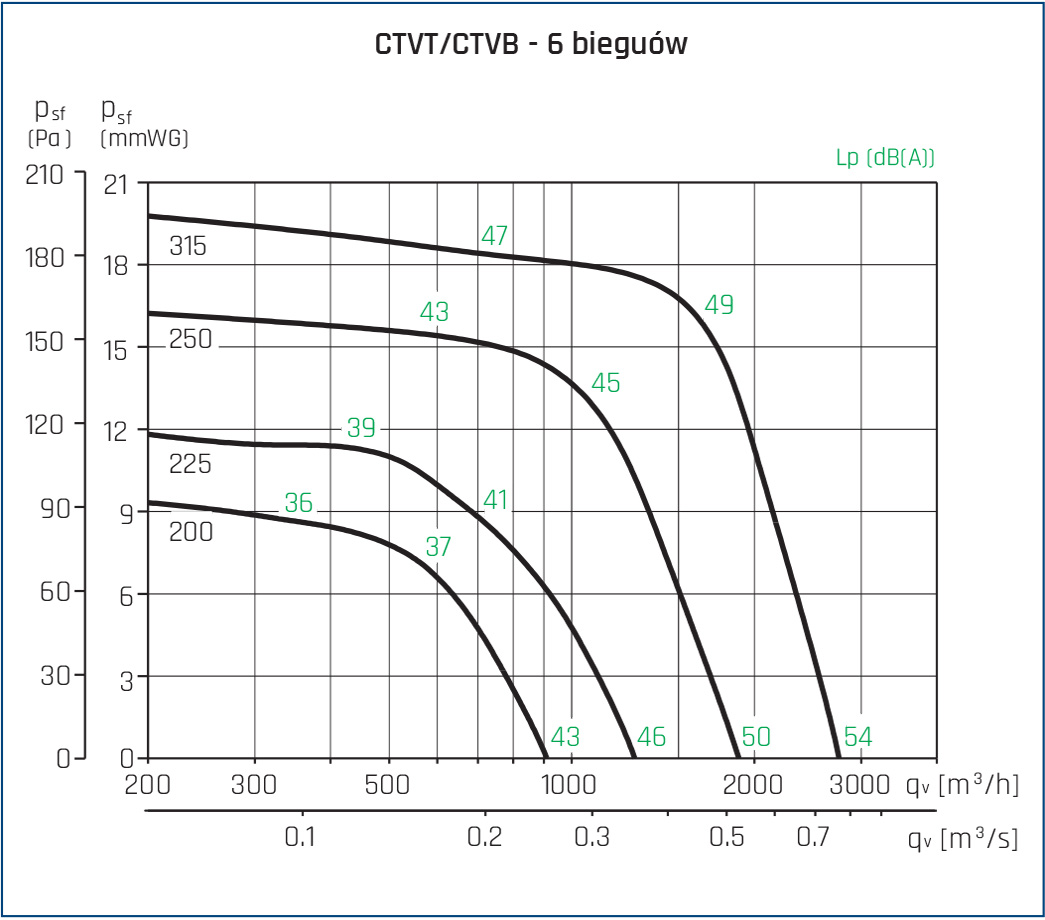

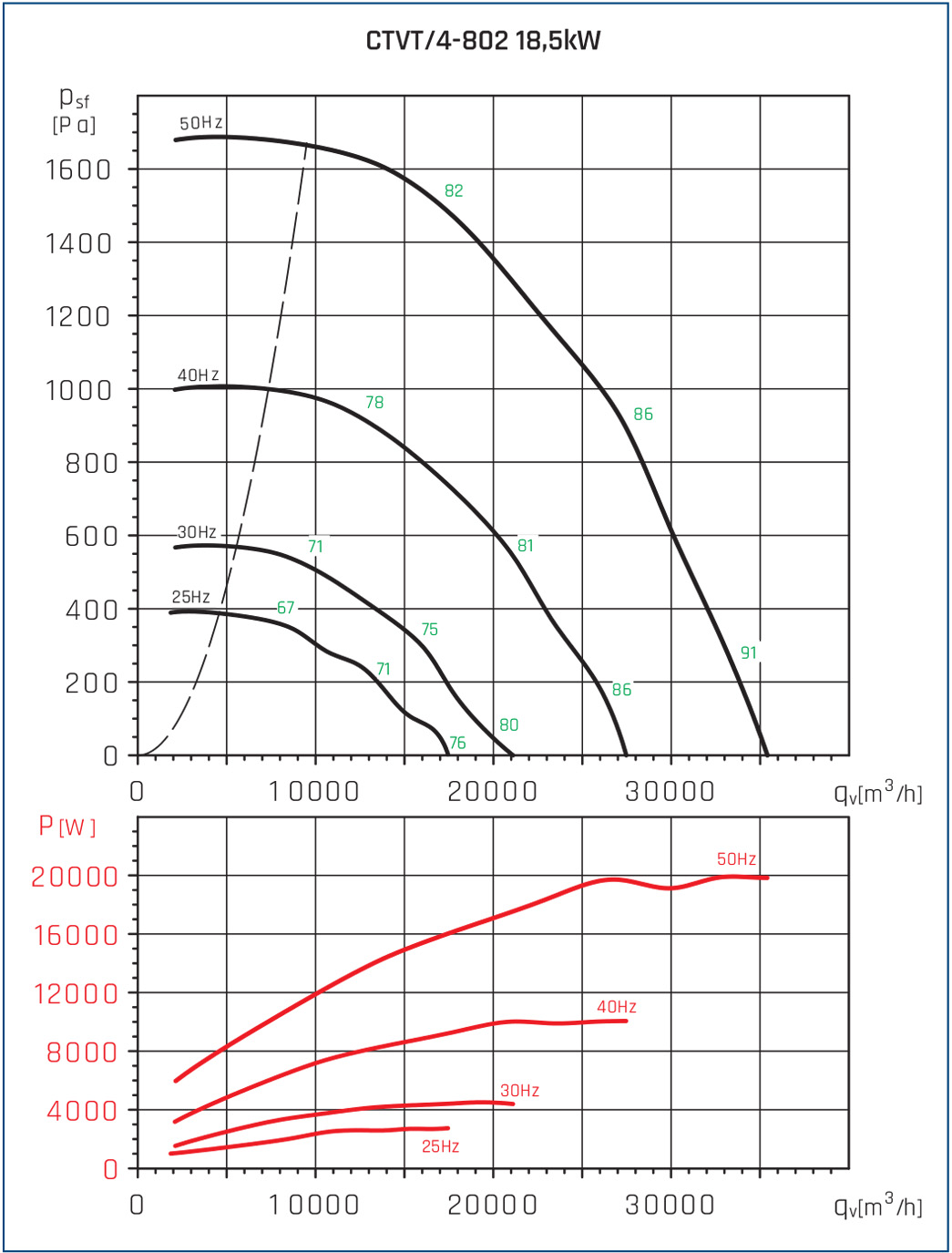

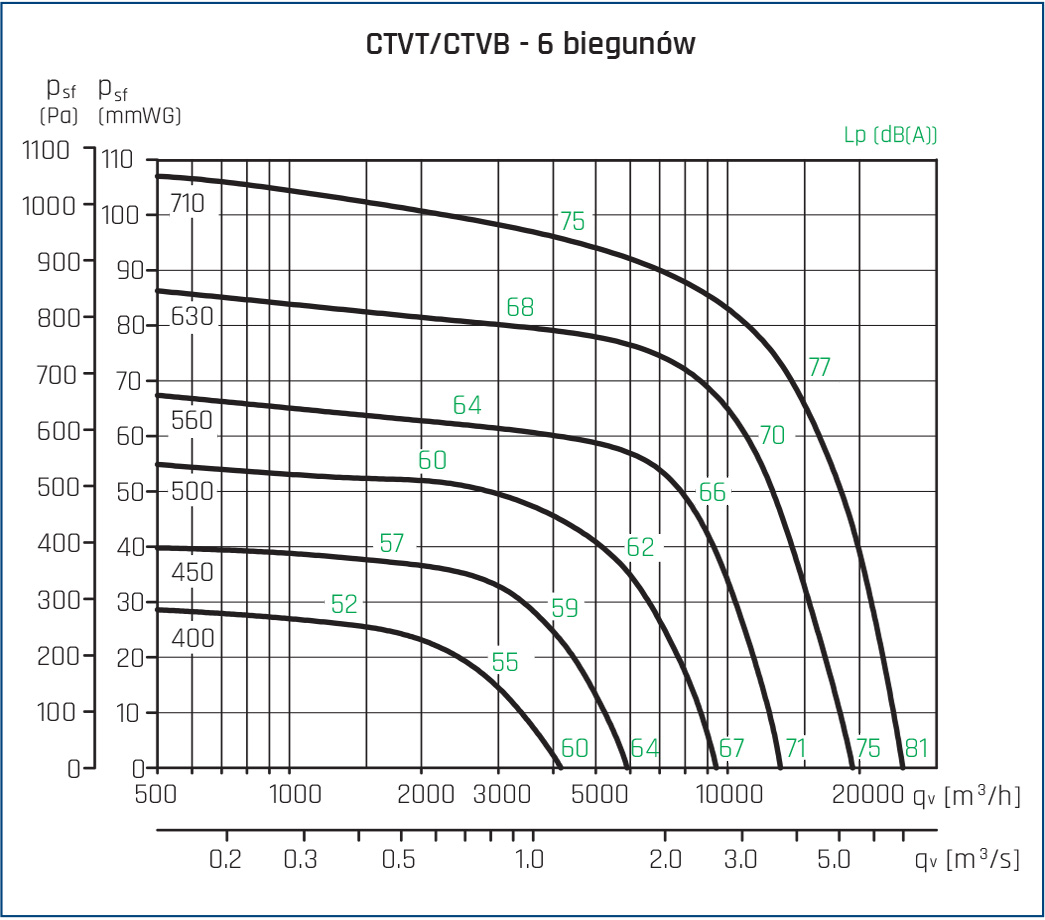

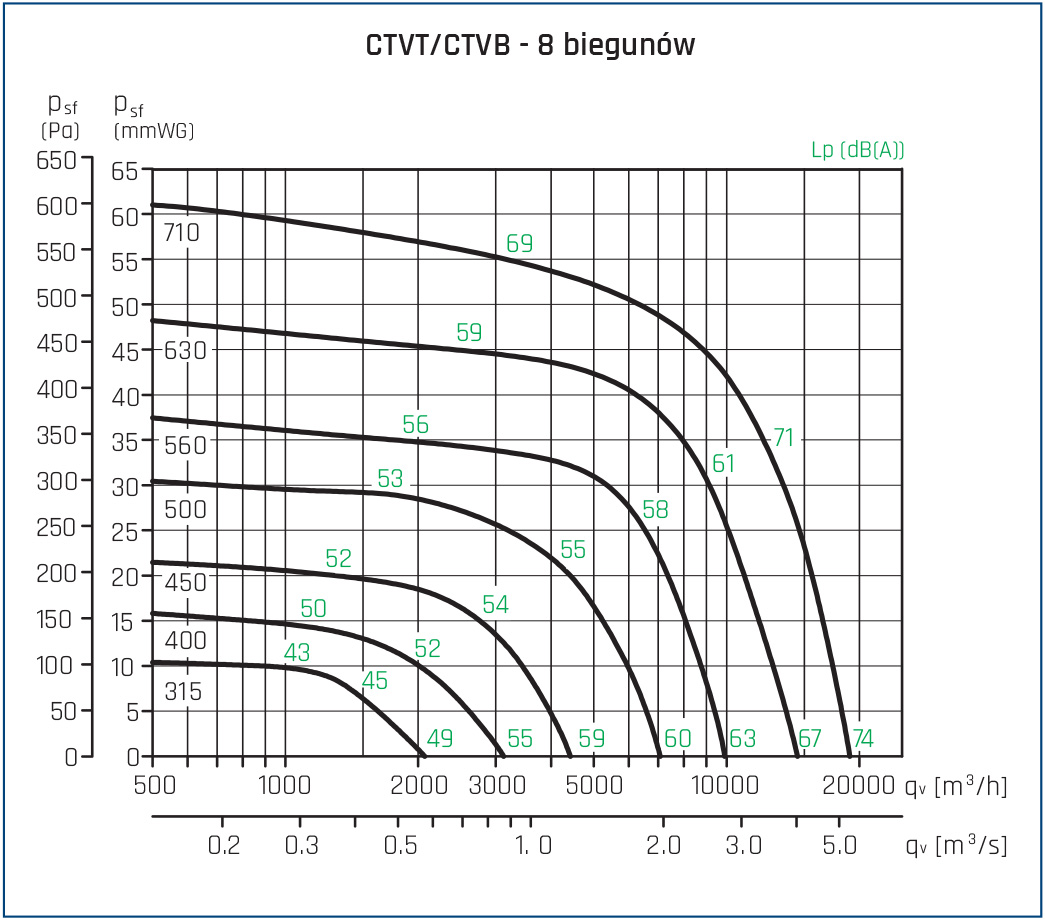

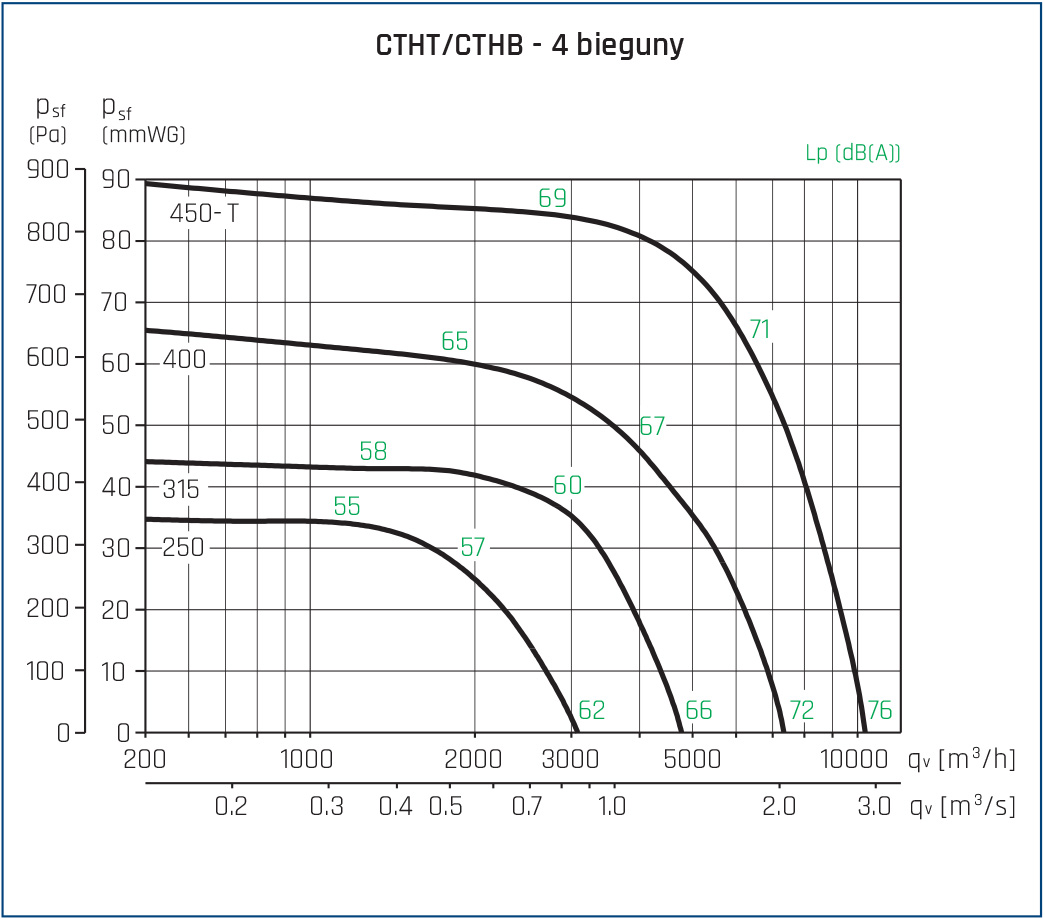

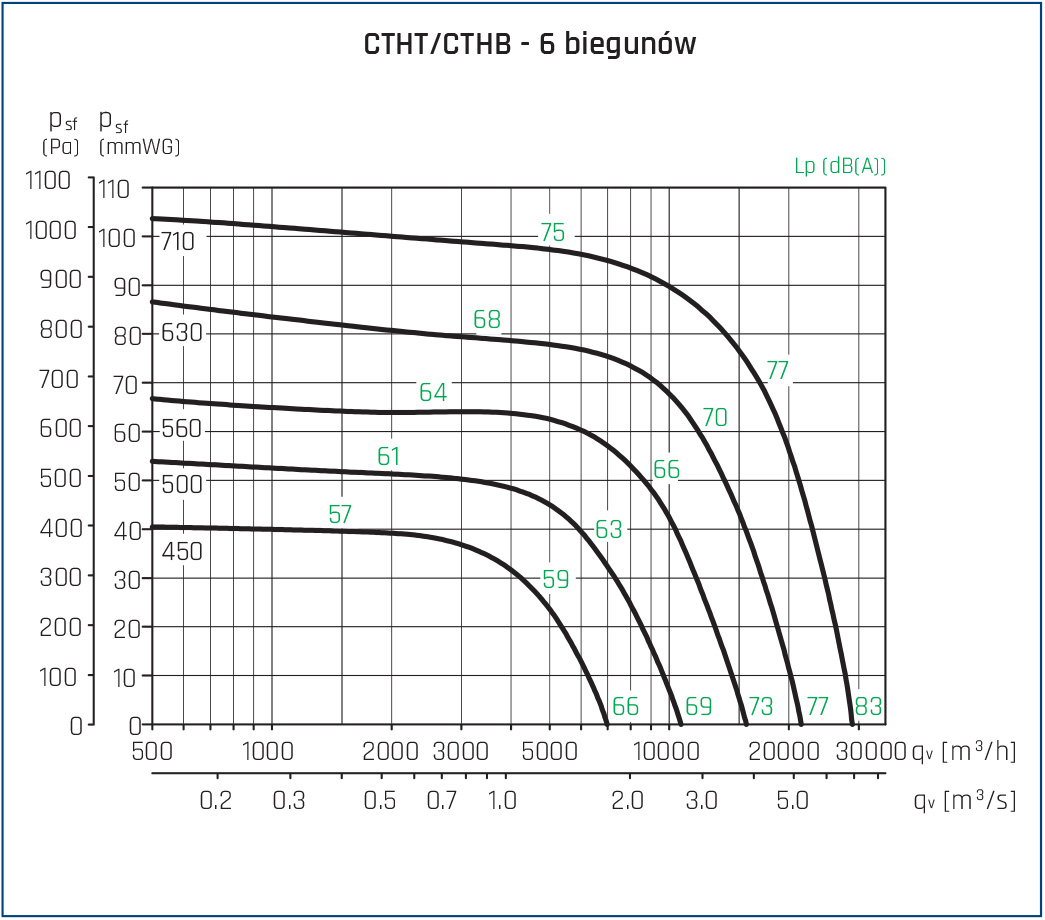

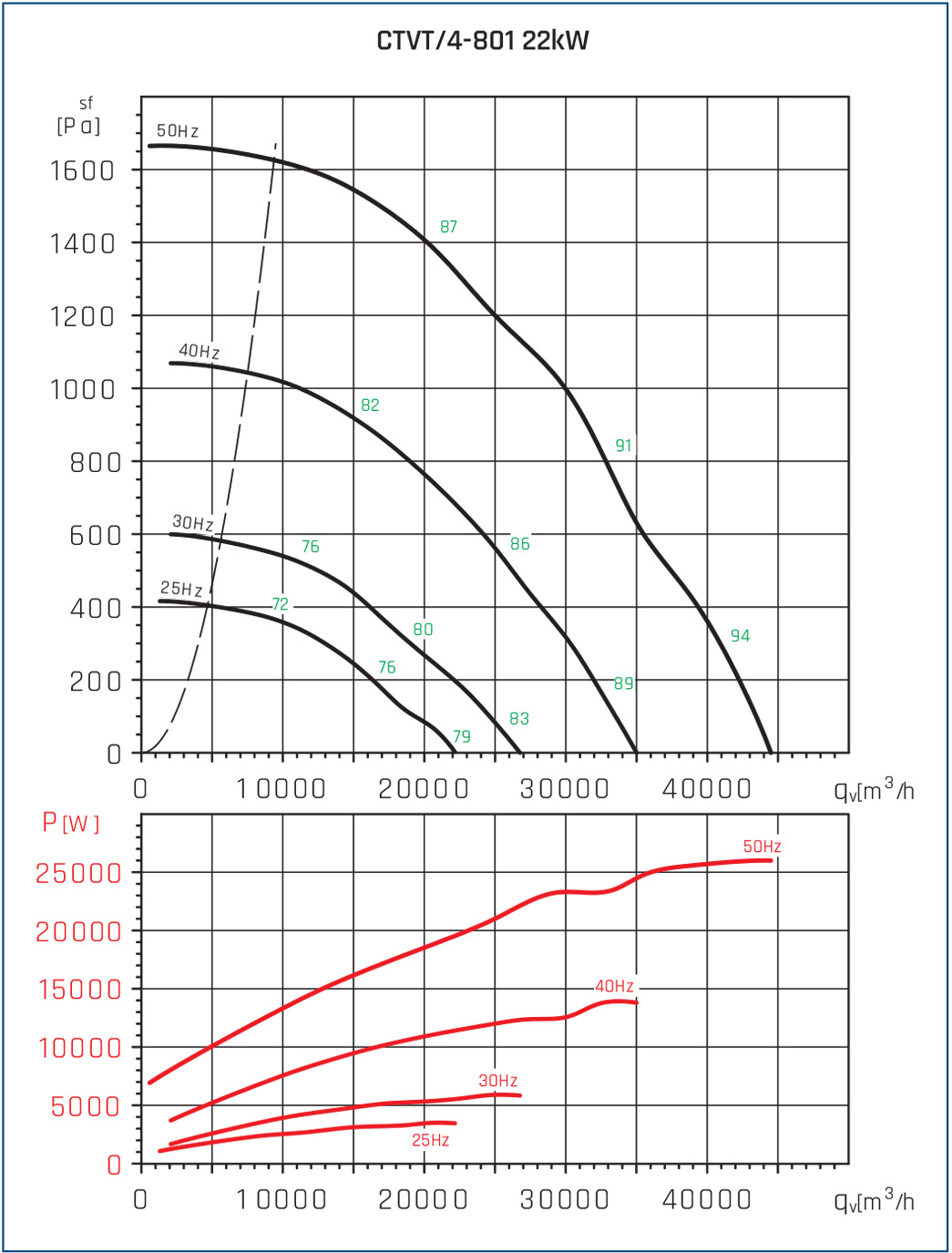

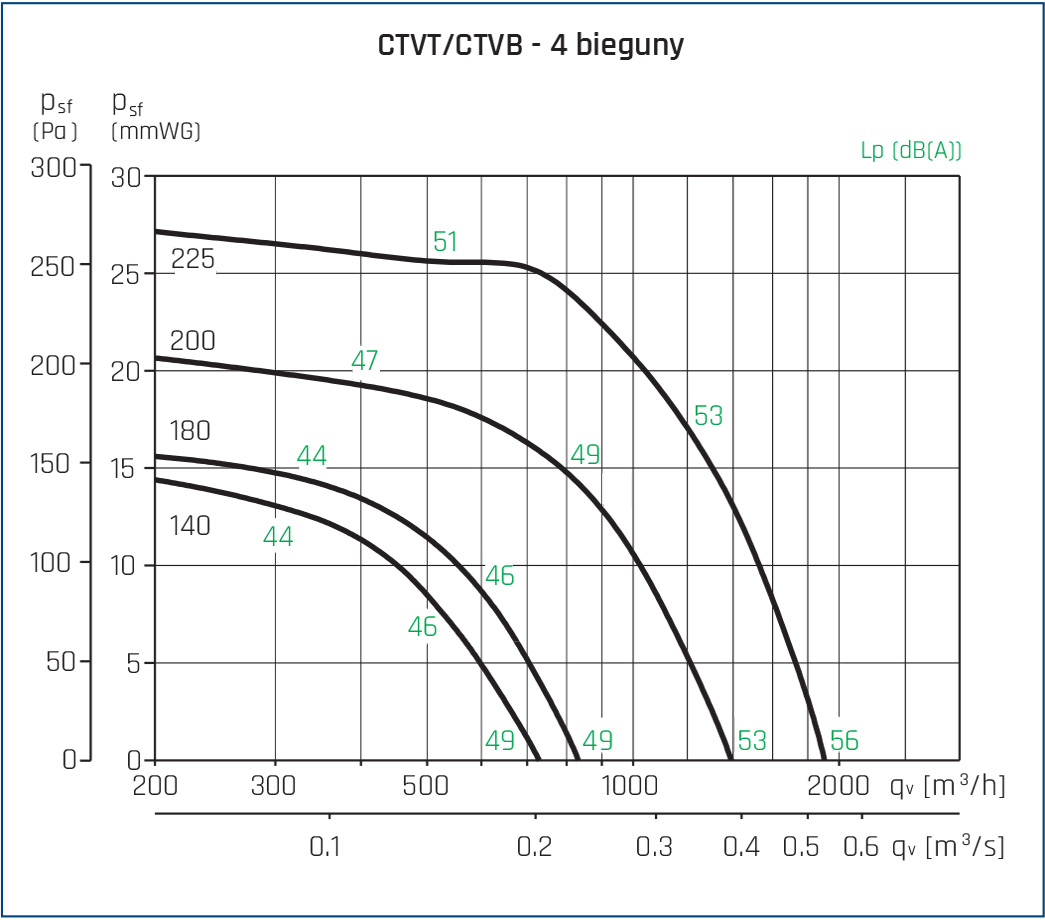

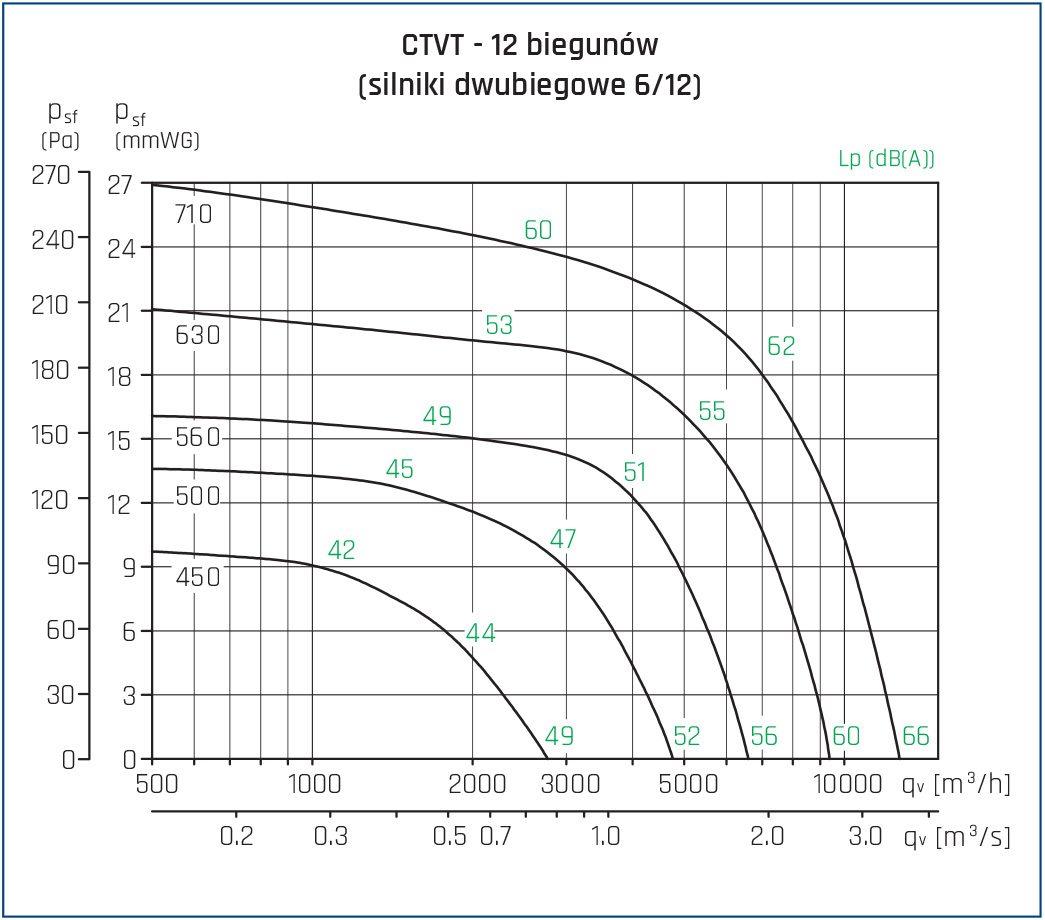

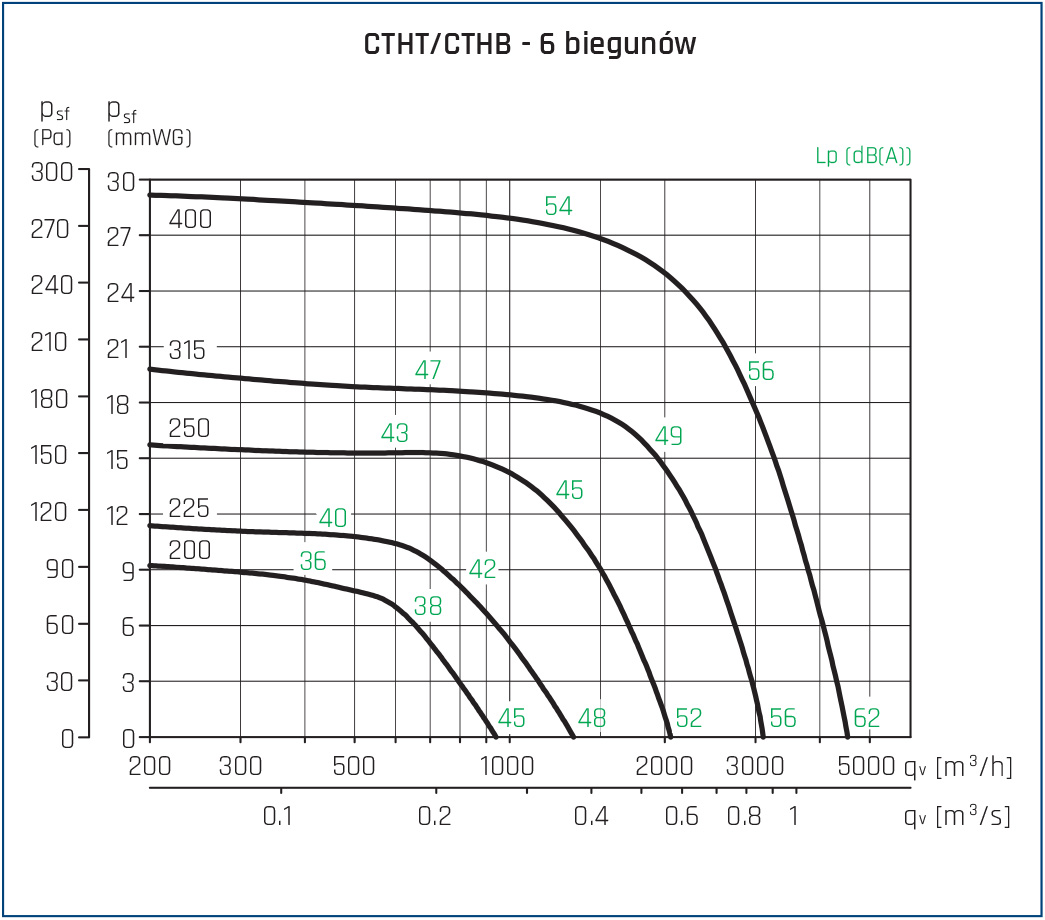

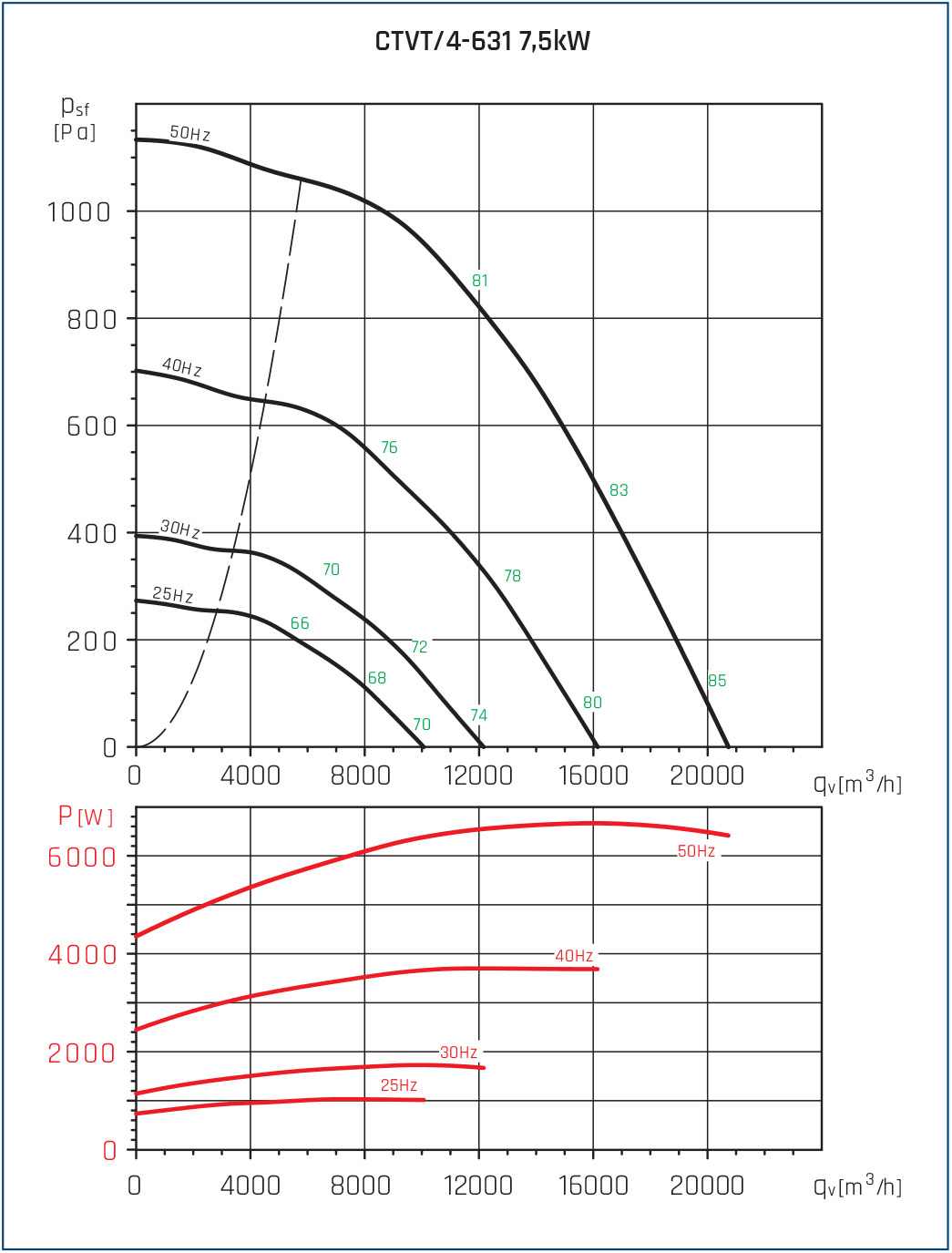

Charakterystyki pracy

Charakterystyki pracy

Dane akustyczne

Dane akustyczne

Charakterystyka akustyczna

Widmo akustyczne oblicza się odejmując współczynniki korekcyjne przedstawione w poniższych tabelach od wartości z tabeli z danymi technicznymi.

Wylot pionowy
125
250
500
1000
2000
4000
8000
Na wlocie
Qmax
 3 8 11.5 11.5 8 1.5 -8
2/3 Qmax
 0.5 4.5 6.5 5 1.5 -3 -10
1/3 Qmax
 -1.5 2.5 4.5 3 -0.5 -5 -12
Na wylocie
Qmax
 4.5 9 10.5 8.5 6.5 5.5 3
2/3 Qmax
 3 5 6 4.5 1 -3 -9.5
1/3 Qmax
 1 3 4 2.5 -1 -5 -11.5
Wylot poziomy
125
250
500
1000
2000
4000
8000
Na wlocie
Qmax
 2 7.5 11 11 9 6 0.5
2/3 Qmax
 -0.5 3.5 5.5 5.5 3.5 0.5 -4.5
1/3 Qmax
 -2.5 1.5 3.5 3.5 1.5 -1.5 -6.5
Na wylocie
Qmax
 5.5 9 11.5 11 10 7.5 3.5
2/3 Qmax
 2.5 5 6 4.5 1.5 -2.5 -8.6
1/3 Qmax
 0.5 3 4 2.5 -0.5 -4.5 -10.5

Widmo akustyczne

Ciśnienie akustyczne w odległości 'd’ obliczyć odejmując od każdego pasma częstotliwości widma akustycznego wartość korekty z poniższej tabeli.

Odległość [d] 1m 1.5m 4m 6m 10m 15m 20m 30m
Korekta [dB] 11 14.5 23 26 31 34 37 40



CTVT/4-632
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 78 85 96 93 93 95 87 77 101 87
MP
 74 84 95 90 90 90 82 73 98 88
HP
 75 83 94 90 90 89 81 75 98 87
40Hz
LP
 73 80 91 88 88 90 83 72 96 83
MP
 69 79 90 86 85 85 77 68 93 83
HP
 70 78 89 85 85 84 76 70 93 83
30Hz
LP
 67 74 85 82 82 84 76 66 90 76
MP
 63 73 84 79 79 78 71 62 87 76
HP
 64 72 83 79 79 78 70 63 87 76
25Hz
LP
 63 70 81 78 78 80 72 62 86 72
MP
 59 69 80 75 75 74 67 58 83 73
HP
 60 68 79 75 75 74 66 59 83 72



CTVT/4-631
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 71 79 95 93 94 99 93 83 103 94
MP
 69 79 95 92 94 94 86 81 100 96
HP
 68 78 95 90 92 89 82 79 98 98
40Hz
LP
 66 74 90 88 89 94 88 78 98 90
MP
 64 74 90 87 89 89 81 76 95 91
HP
 63 73 90 85 87 84 77 74 93 93
30Hz
LP
 60 68 84 82 83 88 82 72 92 83
MP
 58 68 84 81 83 83 75 70 89 85
HP
 57 67 84 79 81 78 71 68 87 87
25Hz
LP
 56 64 80 78 79 84 78 68 88 79
MP
 54 64 80 77 79 79 71 66 85 81
HP
 53 63 80 75 77 74 67 64 83 83



CTVT/4-712
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 79 90 97 101 102 103 99 90 108 101
MP
 75 86 93 99 98 96 91 82 103 97
HP
 74 87 90 96 94 91 86 79 100 94
40Hz
LP
 74 86 92 97 97 99 95 85 103 96
MP
 70 82 89 94 93 91 86 77 99 92
HP
 69 82 86 91 89 87 82 74 95 90
30Hz
LP
 68 79 85 90 91 92 88 79 97 90
MP
 64 75 82 88 87 85 80 71 92 86
HP
 63 76 79 85 83 80 75 68 89 89
25Hz
LP
 64 75 82 86 87 88 84 75 93 86
MP
 60 71 78 84 83 81 76 67 88 82
HP
 59 72 75 81 79 76 71 64 85 79



CTVT/4-711
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 78 88 100 101 101 101 98 89 107 100
MP
 73 88 97 96 96 91 93 81 102 94
HP
 69 86 95 93 93 88 89 77 100 91
40Hz
LP
 74 84 95 96 96 96 94 84 102 95
MP
 69 83 92 91 92 87 88 76 98 89
HP
 65 81 90 88 89 84 84 72 95 86
30Hz
LP
 67 77 89 90 90 90 87 78 96 89
MP
 62 77 86 85 85 80 82 70 91 83
HP
 58 75 84 82 82 77 78 66 89 80
25Hz
LP
 63 73 85 86 86 86 83 74 92 85
MP
 58 73 82 81 81 76 78 66 87 79
HP
 54 71 80 78 78 73 74 62 85 76



CTVT/4-802
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 79 90 97 101 102 103 99 90 108 101
MP
 75 86 93 99 98 96 91 82 103 97
HP
 74 87 90 96 94 91 86 79 100 94
40Hz
LP
 74 86 92 97 97 99 95 85 103 96
MP
 70 82 89 94 93 91 86 77 99 92
HP
 69 82 86 91 89 87 82 74 95 90
30Hz
LP
 68 79 85 90 91 92 88 79 97 90
MP
 64 75 82 88 87 85 80 71 92 86
HP
 63 76 79 85 83 80 75 68 89 89
25Hz
LP
 64 75 82 86 87 88 84 75 93 86
MP
 60 71 78 84 83 81 76 67 88 82
HP
 59 72 75 81 79 76 71 64 85 79



CTVT/4-801
63
125
250
500
1000
 2000 4000 8000
STD*
INS**
50Hz
LP
 80 93 101 104 108 103 101 89 112 104
MP
 79 90 98 101 106 100 94 85 108 102
HP
 76 89 93 98 102 94 86 81 104 98
40Hz
LP
 76 88 96 99 104 98 96 84 107 99
MP
 74 85 93 96 101 95 89 80 104 97
HP
 71 84 88 93 97 90 82 76 99 93
30Hz
LP
 69 82 90 92 97 92 90 78 100 93
MP
 68 79 87 90 95 89 83 74 97 91
HP
 65 78 82 87 90 83 75 70 93 87
25Hz
LP
 65 78 86 88 93 88 86 74 96 89
MP
 64 75 83 86 91 85 79 70 93 87
HP
 61 74 78 83 87 79 71 66 89 83

* STD – wersja standardowa, ** INS – wersja wyciszona akustycznie



Specyfikacja techniczna

Specyfikacja techniczna

Dane techniczne – wylot poziomy

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
CTHB/4-140 230 1370 60 0.32 800 135 7.5 -40 200
CTHB/4-180 230 1330 70 0.33 990 160 8 -40 200
CTHB/4-200 230 1320 120 0.6 1450 200 14.2 -40 200
CTHB/4-225 230 1350 170 0.9 2100 270 17 -40 200
CTHB/4-250 230 1320 280 1.4 3100 340 28 -40 120
CTHB/4-315 230 1375 590 2.7 4900 430 32 -40 120
CTHB/4-400 230 1380 1100 5.3 7000 650 42.5 -40 120
CTHB/6-200 230 940 80 0.4 970 90 14.2 -40 200
CTHB/6-225 230 890 90 0.4 1400 110 17 -40 200
CTHB/6-250 230 940 100 0.57 2000 155 28 -40 120
CTHB/6-315 230 840 170 0.81 3200 195 32 -40 120
CTHB/6-400 230 950 350 1.6 4500 285 42.5 -40 120
CTHT/4-140 400 1375 60 0.17 800 135 7.5 -40 200
CTHT/4-180 400 1350 70 0.17 990 160 8 -40 200
CTHT/4-200 400 1340 130 0.35 1450 200 14.2 -40 200
CTHT/4-225 400 1360 170 0.5 2100 270 17 -40 200
CTHT/4-250 400 1400 300 0.8 3100 340 28 -40 120
CTHT/4-315 400 1410 620 1.5 4900 430 32 -40 120
CTHT/4-400 400 1350 920 1.8 7000 650 42.5 -40 120
CTHT/4-450 400 1440 2300 4.6 10200 880 67 -40 120
CTHT/6-200 400 950 80 0.24 970 90 14.2 -40 200
CTHT/6-225 400 900 90 0.23 1400 110 17 -40 200
CTHT/6-250 400 950 100 0.41 2000 155 28 -40 120
CTHT/6-315 400 900 180 0.5 3200 195 32 -40 120
CTHT/6-400 400 925 350 1 4500 285 42.5 -40 120
CTHT/6-450 400 940 850 3.5 6900 400 67 -40 120
CTHT/6-500 400 965 1400 4.3 10500 525 104 -40 120
CTHT/6-560 400 950 2400 5.3 16000 660 118 -40 120
CTHT/6-630 400 950 3900 8.3 21000 850 156 -40 120
CTHT/6-710 400 980 6800 13.8 28900 1025 217 -40 120
CTHT/8-450 400 700 700 2.1 5000 220 67 -40 120
CTHT/8-500 400 725 770 2.4 7500 300 104 -40 120
CTHT/8-560 400 730 1100 3.6 11500 370 118 -40 120
CTHT/8-630 400 735 1650 4.9 15000 475 156 -40 120
CTHT/8-710 400 730 2900 7.2 21700 570 226 -40 120
CTHT/4/8-225 HS 400 1300 180 0.3 2100 270 17 -40 200
CTHT/4/8-225 LS 400 700 70 0.2 1050 50 17 -40 200
CTHT/4/8-315 HS 400 1400 370 1.1 4900 430 33 -40 120
CTHT/4/8-315 LS 400 700 230 0.9 2400 120 33 -40 120
CTHT/4/8-400 HS 400 1400 1000 1.8 7000 650 44 -40 120
CTHT/4/8-400 LS 400 700 260 1 3500 170 44 -40 120
CTHT/4/8-450 HS 400 1400 2400 6.1 10200 880 69 -40 120
CTHT/4/8-450 LS 400 700 600 2.5 5100 220 69 -40 120
CTHT/6/12-450 HS 400 960 500 2 6900 400 72 -40 120
CTHT/6/12-450 LS 400 490 190 1 3400 100 72 -40 120
CTHT/6/12-500 HS 400 980 1520 4.5 10500 525 109 -40 120
CTHT/6/12-500 LS 400 490 430 2.2 5300 140 109 -40 120
CTHT/6/12-560 HS 400 950 2400 5.6 16000 660 124 -40 120
CTHT/6/12-560 LS 400 480 640 2.2 7000 170 124 -40 120
CTHT/6/12-630 HS 400 960 4100 8.1 21000 850 161 -40 120
CTHT/6/12-630 LS 400 480 730 2.6 10500 225 161 -40 120
CTHT/6/12-710 HS 400 950 6700 14.1 28900 1025 226 -40 120
CTHT/6/12-710 LS 400 450 850 5.4 15000 255 226 -40 120

Dane techniczne – wylot pionowy

>

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
CTVB/4-140 230 1375 60 0.3 725 140 10 -40 200
CTVB/4-180 230 1330 60 0.3 830 155 10.5 -40 200
CTVB/4-200 230 1330 100 0.6 1320 205 17 -40 200
CTVB/4-225 230 1350 130 0.71 1900 270 19.8 -40 200
CTVB/4-250 230 1325 325 1.6 2800 350 35 -40 120
CTVB/4-315 230 1390 570 2.7 4200 420 39 -40 120
CTVB/4-400 230 1390 1100 5.3 6250 650 50 -40 120
CTVB/6-200 230 940 80 0.4 900 95 17 -40 200
CTVB/6-225 230 890 90 0.4 1300 115 19.8 -40 200
CTVB/6-250 230 940 100 0.57 1850 160 35 -40 120
CTVB/6-315 230 870 160 0.8 2800 195 39 -40 120
CTVB/6-400 230 960 340 1.6 4300 280 50 -40 120
CTVT/4-140 400 1400 60 0.18 725 140 10 -40 200
CTVT/4-180 400 1350 60 0.18 830 155 10.5 -40 200
CTVT/4-200 400 1340 130 0.44 1200 205 17 -40 200
CTVT/4-225 400 1360 180 0.47 1900 270 19.8 -40 200
CTVT/4-250 400 1400 300 0.8 2800 350 35 -40 120
CTVT/4-315 400 1410 400 1.4 4200 420 39 -40 120
CTVT/4-400 400 1330 1000 1.8 6250 650 50 -40 120
CTVT/4-450 400 1440 2100 4.3 8850 870 75 -40 120
CTVT/4-632 HP 5.5kW 400 1465 6100 10.9 18000 1000 177 -40 120
CTVT/4-631 HP 7.5kW 400 1480 6670 12.4 20700 1130 180 -40 120
CTVT/4-712 HP 11kW 400 1470 12250 21.3 26000 1380 267 -40 120
CTVT/4-711 HP 15kW 400 1480 16390 29.5 32500 1480 303 -40 120
CTVT/4-802 HP 18.5kW 400 1480 19850 34.5 35400 1700 361 -40 120
CTVT/4-801 HP 22kW 400 1485 26000 43.6 44500 1660 376 -40 120
CTVT/4-632 5.5kW INS 400 1465 6100 10.9 18000 1000 221 -40 120
CTVT/4-631 7.5kW INS 400 1480 6670 12.4 20700 1130 224 -40 120
CTVT/4-712 11kW INS 400 1470 12250 21.3 26000 1380 357 -40 120
CTVT/4-711 15kW INS 400 1480 16390 29.5 32500 1480 393 -40 120
CTVT/4-802 18.5kW INS 400 1480 19850 34.5 35400 1700 492 -40 120
CTVT/4-801 22kW INS 400 1485 26000 43.6 44500 1660 507 -40 120
CTVT/6-200 400 950 80 0.24 900 95 17 -40 200
CTVT/6-225 400 900 90 0.23 1300 115 19.8 -40 200
CTVT/6-250 400 950 100 0.41 1850 160 35 -40 120
CTVT/6-315 400 910 160 0.44 2800 195 39 -40 120
CTVT/6-400 400 930 350 1 4300 280 50 -40 120
CTVT/6-450 400 950 800 3.5 5900 400 75 -40 120
CTVT/6-500 400 975 1500 3.7 9500 540 115 -40 120
CTVT/6-560 400 950 2400 5.5 13000 660 129 -40 120
CTVT/6-630 400 950 3900 8.3 19500 850 168 -40 120
CTVT/6-710 400 980 7250 13.6 25200 1050 229 -40 120
CTVT/8-450 400 690 700 1.5 4400 215 75 -40 120
CTVT/8-500 400 700 770 2.4 7100 300 115 -40 120
CTVT/8-560 400 730 1100 3.3 10000 370 129 -40 120
CTVT/8-630 400 735 1650 4.9 14500 475 168 -40 120
CTVT/8-710 400 730 3160 7.1 19100 600 238 -40 120
CTVT/4/8-225 HS 400 1300 180 0.3 2100 270 17 -40 200
CTVT/4/8-225 LS 400 700 70 0.2 1050 50 17 -40 200
CTVT/4/8-315 HS 400 1400 370 1.1 4200 420 40 -40 120
CTVT/4/8-315 LS 400 700 230 0.9 2100 100 40 -40 120
CTVT/4/8-400 HS 400 1400 560 1.3 6250 650 52 -40 120
CTVT/4/8-400 LS 400 700 260 1 3200 155 52 -40 120
CTVT/4/8-450 HS 400 1400 2400 6.1 9850 870 77 -40 120
CTVT/4/8-450 LS 400 700 600 2.5 4500 215 77 -40 120
CTVT/6/12-450 HS 400 960 500 2 5900 400 80 -40 120
CTVT/6/12-450 LS 400 490 190 1 2800 100 80 -40 120
CTVT/6/12-500 HS 400 980 1520 4.5 9500 540 134 -40 120
CTVT/6/12-500 LS 400 490 430 2.2 4800 135 134 -40 120
CTVT/6/12-560 HS 400 960 2400 5.6 13000 660 134 -40 120
CTVT/6/12-560 LS 400 480 640 2.2 6400 160 134 -40 120
CTVT/6/12-630 HS 400 960 4100 8.1 19500 850 173 -40 120
CTVT/6/12-630 LS 400 480 730 2.6 9500 210 173 -40 120
CTVT/6/12-710 HS 400 950 7300 14.1 25200 1050 238 -40 120
CTVT/6/12-710 LS 400 450 435 5.4 12700 260 238 -40 120
Opis szczegółowy

Opis szczegółowy

Wentylacja jest nieodzownym elementem zapewniającym odpowiednie warunki pracy i przechowywania w różnych typach budynków. Efektywne usuwanie zanieczyszczonego powietrza, wilgoci czy nadmiaru ciepła wpływa nie tylko na komfort użytkowników, ale także na bezpieczeństwo i trwałość konstrukcji. Wśród rozwiązań stosowanych w systemach wentylacyjnych szczególne miejsce zajmują wentylatory dachowe, które umożliwiają skuteczne odprowadzanie powietrza z wnętrza budynku bez potrzeby stosowania skomplikowanej instalacji kanałowej.

Zastosowanie Wentylatora Dachowego CTH/CTV

Wentylatory dachowe znajdują szerokie zastosowanie w obiektach przemysłowych, magazynowych, handlowych oraz rolniczych. Dzięki swojej konstrukcji i odporności na różnorodne warunki atmosferyczne są niezawodnym rozwiązaniem w miejscach, gdzie wymagana jest ciągła oraz skuteczna wentylacja powietrza. Szczególne znaczenie mają w branżach, gdzie powietrze jest obciążone wilgocią, pyłami lub substancjami tłuszczowymi, jak np. przemysł spożywczy i gastronomia.

Magazyny i Hale Przemysłowe

W obiektach wielkopowierzchniowych, takich jak hale magazynowe i produkcyjne, wentylatory dachowe odgrywają kluczową rolę w utrzymaniu odpowiedniej jakości powietrza. Usuwają nadmiar ciepła generowanego przez maszyny i urządzenia oraz zapobiegają gromadzeniu się wilgoci, która mogłaby prowadzić do korozji elementów konstrukcyjnych.

Sklepy Wielkopowierzchniowe

W sklepach oraz centrach handlowych odpowiednia wentylacja wpływa na komfort klientów i pracowników. Wentylatory dachowe skutecznie eliminują zanieczyszczenia, kurz oraz nadmiar ciepła, zapewniając optymalne warunki wewnątrz budynku, co jest istotne zwłaszcza w sezonie letnim.

Budynki Gospodarcze w Rolnictwie

Wentylacja dachowa znajduje zastosowanie w budynkach inwentarskich, takich jak obory, chlewnie czy kurniki. Odpowiednia wymiana powietrza jest istotna dla zdrowia zwierząt oraz zapobiegania powstawaniu nieprzyjemnych zapachów oraz nadmiernej wilgotności, które mogą prowadzić do rozwoju pleśni i bakterii.

Przemysł Spożywczy i Gastronomia

Wentylatory dachowe są niezastąpione w zakładach przetwórstwa spożywczego oraz kuchniach przemysłowych. Ze względu na wysoką odporność temperaturową są często stosowane do usuwania pary wodnej oraz mgły tłuszczowej z okapów. Ich efektywność jest bardzo ważna dla utrzymania higienicznych warunków pracy oraz ograniczenia ryzyka pożarowego.

Specjalistyczne Zastosowania

W wielu branżach konieczne jest skuteczne usuwanie zanieczyszczonego powietrza bezpośrednio z określonych stref. Wentylatory dachowe sprawdzają się doskonale jako odciągi znad rusztów w zakładach produkcyjnych czy w przemyśle mięsnym, gdzie eliminują niepożądane substancje lotne, chroniąc zarówno personel, jak i sprzęt.

Wnioski Końcowe

Wentylatory dachowe to wydajne i wszechstronne rozwiązanie, które znajduje zastosowanie w wielu sektorach gospodarki. Ich efektywność i niezawodność sprawiają, że są kluczowym elementem nowoczesnych systemów wentylacyjnych, przyczyniając się do poprawy warunków pracy oraz bezpieczeństwa użytkowników budynków.
