Wentylator Chemoodporny VISP
Dokumentacja techniczna
Charakterystyka produktu
Charakterystyka produktu
ZASTOSOWANIE
Wentylator przeznaczony do transportu medium niezapylonego, zawierającego agresywne związki chemiczne. Typowe obszary zastosowania:
· dygestoria i laboratoria chemiczne ,
· przemysł chemiczny, farmaceutyczny, spożywczy,
· obiekty użyteczności publicznej.
KONSTRUKCJA
· wirnik formowany wtryskowo z łopatami pochylonymi do przodu z polipropylenu PPh, wyważany dynamicznie wg ISO 1940-1,
· obudowa z polipropylenu stabilizowanego na UV,
· elementy złączne ze stali nierdzewnej,
· standardowa figura LG90,
· rozłącznik serwisowy na obudowie (RVISP),
· maksymalna temperatura tłoczonego medium 60*C,
· temperatura otoczenia silnika od -20*C do +40*C.
SILNIK ELEKTRYCZNY
· asynchroniczny, jednofazowy 230V, 50Hz,
· asynchroniczny, trójfazowy, 230/400V, 50Hz; 400V, 50Hz oraz 400/690V, 50Hz,
· stopień ochrony IP55,
· klasa izolacji F,
· silniki trójfazowe przystosowane do regulacji częstotliwościowej.
WYKONANIA SPECJALNE
· dowolna figura LG/RD (oprócz wielkości 35 – tylko figura LG),
· wersja ATEX – patrz wentylatory przeciwwybuchowe (SEAT),
· silniki jednofazowe przystosowane do regulacji napięciowej,
· silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
· silnik wyposażony w czujniki,
· silnik o innym stopniu ochrony IP,
· obudowa z drenażem.
Wymiary
Wymiary
Typ
|
A | B | C | D | E | F | G | H | L | M | P | Y | Y1 | Z | X | X1 |
15
|
170
|
240
|
203
|
125
|
100
|
32
|
115
|
30
|
70
|
80
|
360
|
180
|
160
|
340
|
240
|
71
|
20
|
208
|
303
|
240
|
160
|
100
|
57
|
143
|
32
|
84
|
94
|
390
|
180
|
160
|
340
|
240
|
71/80*
|
25
|
248
|
365
|
310
|
200
|
103
|
92
|
165
|
35
|
95
|
105
|
415
|
180
|
160
|
420
|
300
|
71/90*
|
30
|
300
|
450
|
373
|
250
|
117
|
112
|
198
|
35
|
110
|
120
|
505
|
240
|
220
|
460
|
270
|
80/90*
|
35
|
370
|
570
|
450
|
315
|
130
|
170
|
255
|
60
|
150
|
170
|
730
|
350
|
314
|
600
|
468
|
112
|
* – w zależności od wielkości mechanicznej silnika

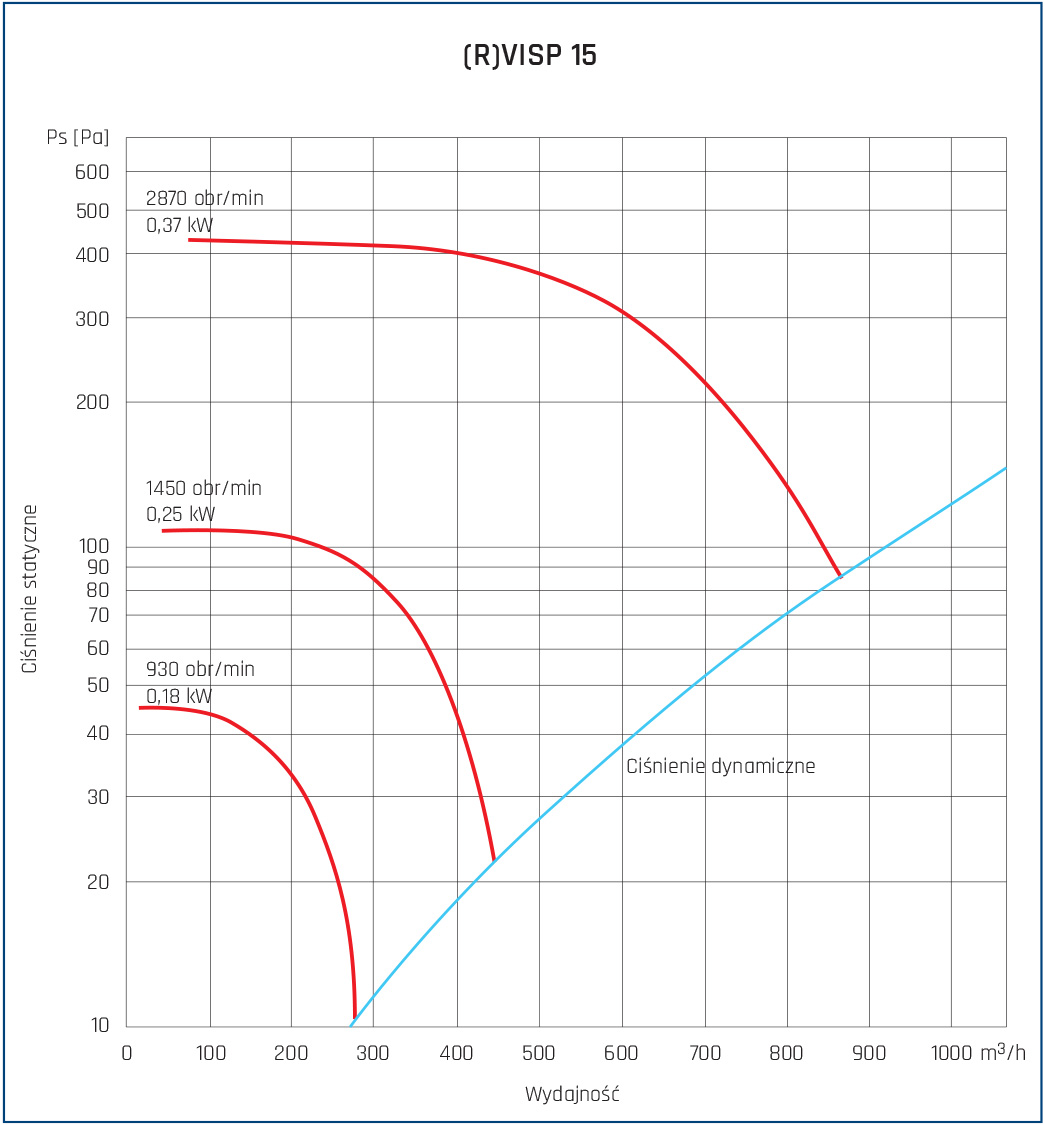

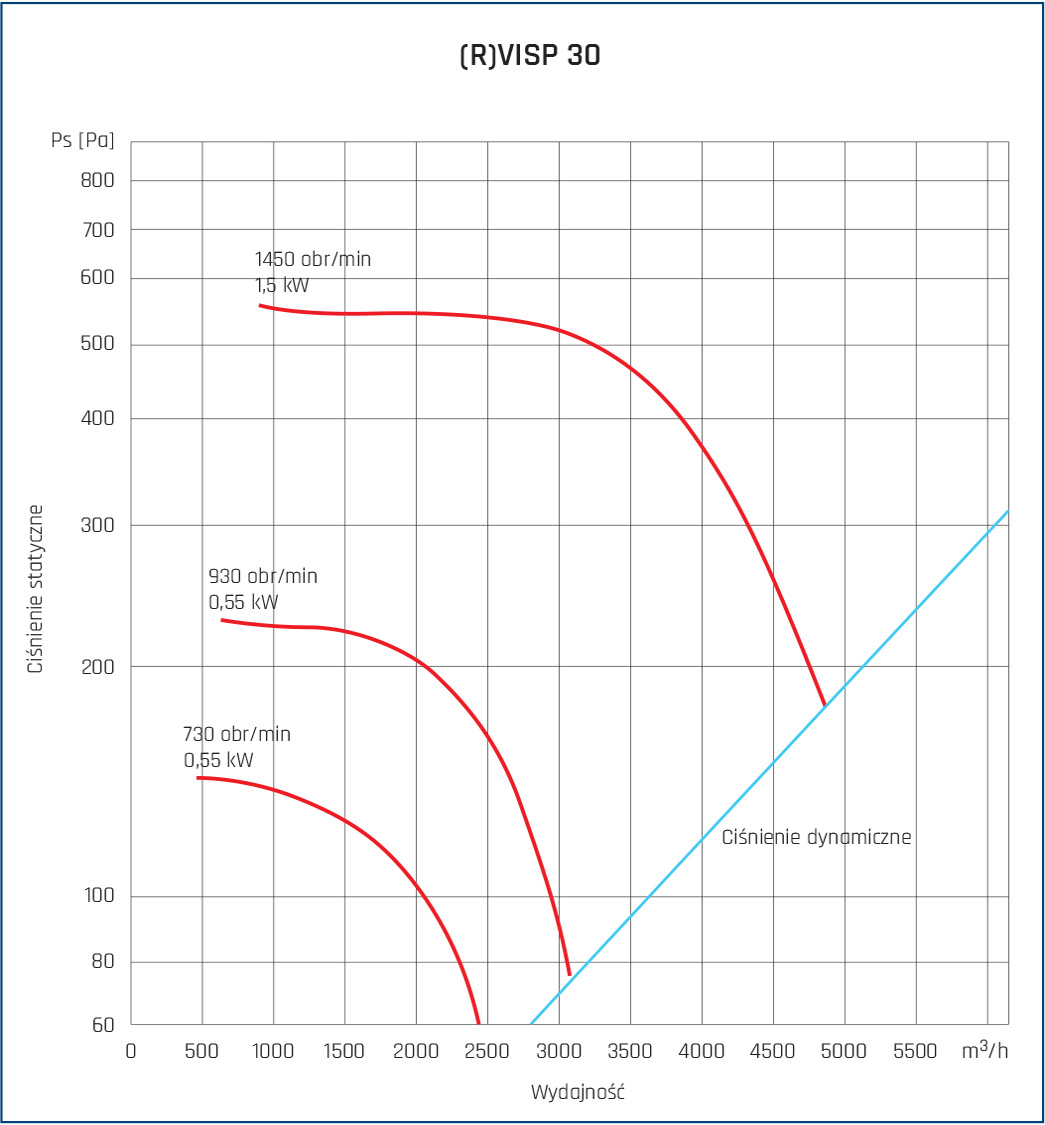

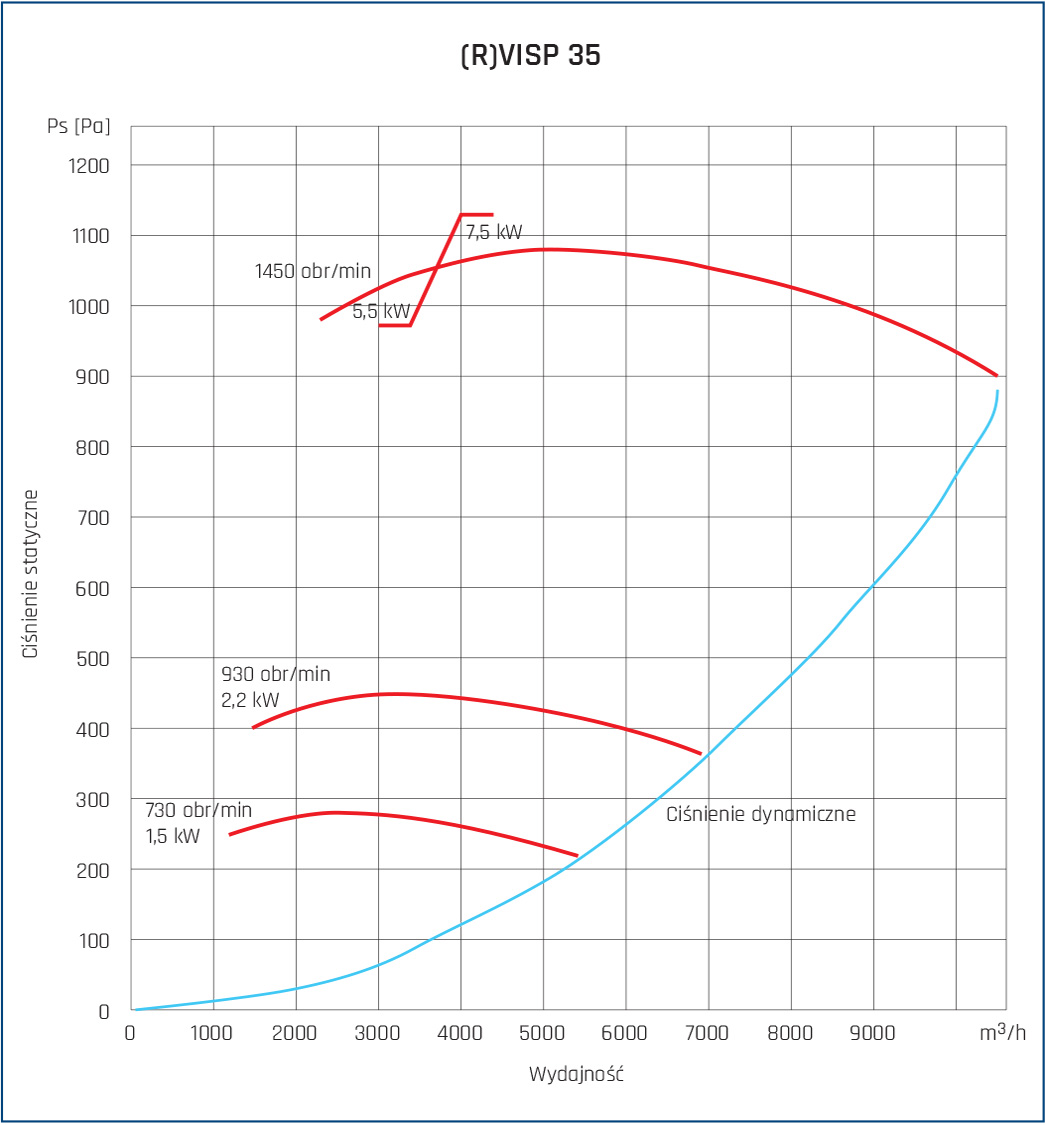

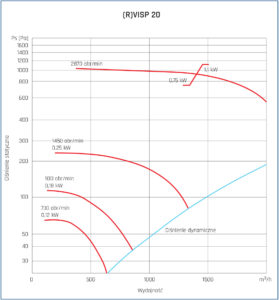

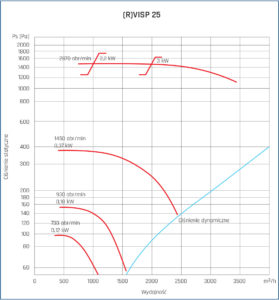

Charakterystyki pracy
Charakterystyki pracy
Specyfikacja techniczna
Specyfikacja techniczna
Nazwa | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
---|---|---|---|---|---|---|---|---|---|
VISP/4-15-025S | 230 | 1350 | 250 | 2.5 | 440 | 110 | 8 | -20 | 40 |
VISP/2-15-037S | 230 | 2800 | 370 | 3 | 860 | 430 | 8.5 | -20 | 40 |
VISP/4-20-025S | 230 | 1350 | 250 | 2.5 | 1320 | 240 | 8.7 | -20 | 40 |
VISP/2-20-075S | 230 | 2800 | 750 | 5.4 | 1400 | 1040 | 14.4 | -20 | 40 |
VISP/2-20-110S | 230 | 2800 | 1100 | 7.2 | 1950 | 1040 | 20.5 | -20 | 40 |
VISP/4-25-037S | 230 | 1360 | 370 | 3.1 | 2410 | 370 | 12.1 | -20 | 40 |
VISP/4-30-150S | 230 | 1400 | 1500 | 9.3 | 4820 | 560 | 22.6 | -20 | 40 |
VISP/6-15-018T | 400 | 890 | 180 | 0.75 | 280 | 46 | 6 | -20 | 40 |
VISP/4-15-025T | 400 | 1350 | 250 | 0.85 | 440 | 110 | 12 | -20 | 40 |
VISP/2-15-037T | 400 | 2800 | 370 | 1 | 860 | 430 | 10.2 | -20 | 40 |
VISP/6-20-018T | 400 | 890 | 180 | 0.75 | 860 | 115 | 9.7 | -20 | 40 |
VISP/4-20-025T | 400 | 1350 | 250 | 0.85 | 1320 | 240 | 12 | -20 | 40 |
VISP/2-20-075T | 400 | 2880 | 750 | 1.65 | 1400 | 1040 | 13.2 | -20 | 40 |
VISP/2-20-110T | 400 | 2880 | 1100 | 2.2 | 1950 | 1040 | 15.7 | -20 | 40 |
VISP/6-25-018T | 400 | 890 | 180 | 0.75 | 1550 | 150 | 11.1 | -20 | 40 |
VISP/4-25-037T | 400 | 1380 | 370 | 1 | 2410 | 370 | 12.1 | -20 | 40 |
VISP/2-25-220T | 400 | 2890 | 2200 | 4.6 | 2000 | 1450 | 20.9 | -20 | 40 |
VISP/2-25-300T | 400 | 2890 | 3000 | 6.3 | 3450 | 1450 | 25.7 | -20 | 40 |
VISP/6-30-055T | 400 | 900 | 5500 | 1.8 | 3050 | 220 | 27 | -20 | 40 |
VISP/4-30-150T | 400 | 1440 | 1500 | 3.6 | 4820 | 560 | 17.2 | -20 | 40 |
VISP/8-35-150T | 400 | 710 | 1500 | 4.4 | 5500 | 280 | 59 | -20 | 40 |
VISP/6-35-220T | 400 | 950 | 2200 | 5.8 | 7000 | 450 | 46 | -20 | 40 |
VISP/4-35-550T | 400 | 1455 | 5500 | 10.9 | 8400 | 1090 | 50 | -20 | 40 |
VISP/4-35-750T | 400 | 1460 | 7500 | 14.6 | 10100 | 1090 | 53 | -20 | 40 |
Opis szczegółowy
Opis szczegółowy
Wentylacja w środowisku zawierającym agresywne związki chemiczne wymaga zastosowania specjalistycznych urządzeń, które zapewniają niezawodność i odporność na działanie szkodliwych substancji. Wentylator chemoodporny to bardzo ważny element systemów wentylacyjnych, stosowany w miejscach, gdzie standardowe rozwiązania nie gwarantują odpowiedniej trwałości i bezpieczeństwa.
Wentylatory tego typu są projektowane z myślą o transporcie powietrza niezapylonego, które może zawierać opary kwasów, zasad czy innych agresywnych substancji. Ich odporność chemiczna oraz wysoka efektywność działania sprawiają, że znajdują szerokie zastosowanie w różnych branżach od laboratoriów po przemysł chemiczny i farmaceutyczny.
Zastosowania Wentylatora Chemoodpornego VISP
Wentylatory chemoodporne są niezbędne w wielu obszarach, w których istnieje ryzyko kontaktu z substancjami żrącymi i toksycznymi.
Dygestoria i Laboratoria Chemiczne
W laboratoriach chemicznych oraz przemysłowych dygestoria są niezwykle ważnym elementem zapewniającym bezpieczeństwo pracy z lotnymi chemikaliami. Wentylatory odpowiadają za skuteczne usuwanie szkodliwych oparów i gazów, chroniąc pracowników przed wdychaniem toksycznych substancji oraz zapobiegając ich akumulacji w powietrzu.
Przemysł Chemiczny i Farmaceutyczny
W zakładach produkcyjnych, gdzie stosuje się silnie reaktywne substancje, wentylacja musi spełniać rygorystyczne normy bezpieczeństwa. Wentylatory chemoodporne zapewniająskuteczny transport agresywnych gazów i oparów, co ma istotne znaczenie dla ochrony sprzętu, infrastruktury oraz zdrowia pracowników.
Przemysł Spożywczy
W branży spożywczej stosuje się silne środki czyszczące i dezynfekujące, które mogą działać korodująco na standardowe systemy wentylacyjne. Wentylatory chemoodpornepozwalają na efektywne usuwanie oparów tych substancji, co zapobiega ich osadzaniu się i przedłuża żywotność instalacji wentylacyjnej.
Obiekty Użyteczności Publicznej
Wentylatory chemoodporne znajdują zastosowanie także w oczyszczalniach ścieków, spalarniach odpadów oraz innych obiektach, gdzie powietrze może zawierać agresywnezwiązkichemiczne. Zapewniają one skuteczną wentylację, chroniąc zarówno infrastrukturę, jak i środowisko naturalne.
Wnioski Końcowe
Dzięki swojej wyjątkowej odporności na działanie agresywnych substancji, wentylatory chemoodporne stanowią niezbędne rozwiązanie w miejscach wymagających najwyższych standardów bezpieczeństwa i trwałości. Ich zastosowanie przyczynia się nie tylko do ochrony zdrowia ludzi, ale także do zwiększenia efektywności i żywotności systemów wentylacyjnych w trudnych warunkach.
