Wentylator Chemoodporny CMPT / CMPB

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Wentylator przeznaczony do transportu medium niezapylonego,
zawierającego agresywne związki chemiczne. Typowe obszary zastosowania:
· dygestoria i laboratoria chemiczne
· przemysł chemiczny, farmaceutyczny, spożywczy
· obiekty użyteczności publicznej

KONSTRUKCJA
· wirnik z łopatami pochylonymi do przodu wykonany z polipropylenu
· obudowa wykonana z polipropylenu
· figura standardowa LG0
· temperatura tłoczonego medium od -10*C do +60*C
· temperatura otoczenia silnika od -20*C do +40*C

SILNIK ELEKTRYCZNY
· asynchroniczny, jednofazowy, 230 V, 50 Hz (modele 2-biegunowe
od 140 do 200; modele 4-biegunowe od 160 do 250)
· asynchroniczny, trójfazowy, 230/400 V, 50 Hz(modele 2-biegunowe
od 140 do 200; modele 4-biegunowe od 160 do 355)
· stopień ochrony IP55
· klasa izolacji F
· do regulacji częstotliwościowej (tylko silniki trójfazowe)

WYKONANIA SPECJALNE
· figura: LG90; LG270
· obudowa i wirnik z PVC (modele od 160 do 355)
· wersja ATEX

Wymiary

Typ	A	B	B1	B2	C	E	F	L	M	ØN	ØD
140	410	480	180	250	130	125	210	350	100	140	140
160	445	525	200	260	150	125	210	440	130	160	160
200	590	700	275	360	240	160	295	480	182	200	200
250	790	905	375	465	290	200	486	620	215	250	250
315	913	840	380	460	340	305	390	598	220	315	–
355	990	907	395	512	375	320	380	621	260	355	–

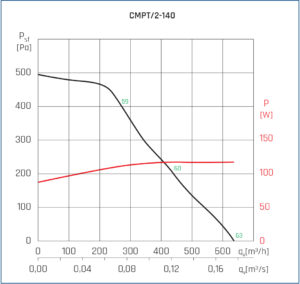

Charakterystyki pracy

Dane akustyczne

CMPT/2-140		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	B	46	52	57	71	74	69	67	55	77
	M	46	50	56	70	72	66	61	51	75
	H	44	53	59	66	72	62	58	50	74
Wylot	B	31	48	61	71	73	71	69	56	77
	M	32	48	61	70	69	66	63	48	74
	H	35	51	63	66	66	61	57	48	71

CMPT/2-160		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	M	53	59	68	77	84	77	72	66	86
Wlot	H	52	60	69	75	81	74	69	63	83
Wylot	M	50	59	73	78	81	78	74	65	85
Wylot	H	52	60	72	75	77	75	70	63	82

CMPT/2-200		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	B	57	69	76	85	97	89	83	80	98
	M	59	67	77	84	93	87	81	78	95
	H	60	66	78	83	88	84	79	75	91
Wylot	B	78	85	91	91	94	91	85	81	99
	M	65	68	83	85	91	89	83	79	94
	H	66	67	79	82	87	86	81	75	91

CMPT/4-160		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	B	35	45	54	63	69	66	62	56	72
	M	31	44	55	62	67	63	59	53	70
	H	27	39	51	58	62	57	53	48	65
Wylot	B	41	51	66	66	66	64	64	57	72
	M	36	45	63	59	64	63	62	54	70
	H	31	41	55	58	61	60	60	49	66

CMPT/4-200		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	M	45	55	66	72	76	70	65	59	79
Wlot	H	49	55	63	68	73	67	62	55	76
Wylot	M	54	63	74	72	75	72	67	60	80
Wylot	H	49	56	66	69	72	69	63	55	76

CMPT/4-250		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	B	51	60	70	77	81	75	70	64	84
	M	48	58	68	74	78	72	67	61	81
	H	53	59	66	70	75	69	63	56	78
Wylot	B	66	74	81	81	81	77	72	65	87
	M	58	66	76	74	78	74	68	61	82
	H	53	60	68	71	74	70	64	56	78

CMPT/4-315		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	M	61	68	78	83	85	78	72	66	89
Wlot	H	72	74	77	80	85	78	71	63	88
Wylot	M	75	82	87	86	88	82	73	66	93
Wylot	H	70	74	79	80	83	78	67	61	87

CMPT/4-355		63	125	250	500	1000	2000	4000	8000	L_WA
Wlot	M	66	72	82	87	88	80	74	68	92
Wlot	H	78	78	80	83	88	81	73	65	91
Wylot	M	80	87	90	90	91	85	74	68	96
Wylot	H	75	78	82	84	87	81	69	63	90

Specyfikacja techniczna

Nazwa	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp. min. [^oC]	Temp. max. [^oC]
CMPB/2-140	230	2700	90	1.15	615	500	6.2	-20	40
CMPB/2-160	230	2850	370	2.87	1150	880	11.3	-20	40
CMPB/2-200	230	2820	1500	10	3100	1500	16.6	-20	40
CMPB/4-160	230	1370	250	2.3	830	200	11.3	-20	40
CMPB/4-200	230	1350	370	3.06	1850	370	18.1	-20	40
CMPB/4-250	230	1350	1500	9.9	2650	690	28.9	-20	40
CMPT/2-140	400	2800	90	0.6	615	500	6.4	-20	40
CMPT/2-160	400	2800	370	1.64	1150	880	10.8	-20	40
CMPT/2-200	400	2900	1500	5	3100	1500	17.6	-20	40
CMPT/4-160	400	1365	250	1.24	830	200	10.8	-20	40
CMPT/4-200	400	1375	370	1.66	1850	370	17.6	-20	40
CMPT/4-250	400	1435	1500	5.7	2650	690	35.2	-20	40
CMPT/4-315	400	1450	2200	7.9	5800	1150	59.8	-20	40
CMPT/4-355	400	1445	4000	15.2	8300	1390	74.5	-20	40

* poziom ciśnienia akustycznego mierzony w odległości 1,5m
** regulatory nie są sprzedawane w komplecie z wentylatorem. Wentylatory przy których nie zaznaczono regulatora nie są przystosowane do regulacji prędkości obrotowej.

Opis szczegółowy

Wentylacja w środowisku zawierającym agresywne związki chemiczne wymaga zastosowania specjalistycznych urządzeń, które zapewniają niezawodność i odporność na działanie szkodliwych substancji. Wentylator chemoodporny to niezwykle ważny element systemów wentylacyjnych, stosowany w miejscach, gdzie standardowe rozwiązania nie gwarantują odpowiedniej trwałości i bezpieczeństwa.
Wentylatory tego typu są projektowane z myślą o transporcie powietrza niezapylonego, które może zawierać opary kwasów, zasad czy innych agresywnych substancji. Ich odporność chemiczna oraz wysoka efektywność działania sprawiają, że znajdują szerokie zastosowanie w różnych branżach od laboratoriów po przemysł chemiczny i farmaceutyczny.

Zastosowania Wentylatora Chemoodpornego CMPT / CMPB

Wentylatory chemoodporne są niezbędne w wielu obszarach, w których istnieje ryzyko kontaktu z substancjami żrącymi i toksycznymi.

Dygestoria i Laboratoria Chemiczne

W laboratoriach chemicznych oraz przemysłowych dygestoria są bardzo ważnym elementem zapewniającym bezpieczeństwo pracy z lotnymi chemikaliami. Wentylatory chemoodporne odpowiadają za skuteczne usuwanie szkodliwych oparów i gazów, chroniąc pracowników przed wdychaniem toksycznych substancji oraz zapobiegając ich akumulacji w powietrzu.

Przemysł Chemiczny i Farmaceutyczny

W zakładach produkcyjnych, gdzie stosuje się silnie reaktywne substancje, wentylacja musi spełniać rygorystyczne normy bezpieczeństwa. Wentylatory chemoodporne zapewniają skuteczny transport agresywnych gazów i oparów, co ma kluczowe znaczenie dla ochrony sprzętu, infrastruktury oraz zdrowia pracowników.

Przemysł Spożywczy

W branży spożywczej stosuje się silne środki czyszczące i dezynfekujące, które mogą działać korodująco na standardowe systemy wentylacyjne. Wentylatory chemoodporne pozwalają na efektywne usuwanie oparów tych substancji, co zapobiega ich osadzaniu się i przedłuża żywotność instalacji wentylacyjnej.

Obiekty Użyteczności Publicznej

Wentylatory chemoodporne znajdują zastosowanie także w oczyszczalniach ścieków, spalarniach odpadów oraz innych obiektach, gdzie powietrze może zawierać agresywne związki chemiczne. Zapewniają one skuteczną wentylację, chroniąc zarówno infrastrukturę, jak i środowisko naturalne.

Wnioski Końcowe

Dzięki swojej wyjątkowej odporności na działanie agresywnych substancji, wentylatory chemoodporne stanowią niezbędne rozwiązanie w miejscach wymagających najwyższych standardów bezpieczeństwa i trwałości. Ich zastosowanie przyczynia się nie tylko do ochrony zdrowia ludzi, ale także do zwiększenia efektywności i żywotności systemów wentylacyjnych w trudnych warunkach.
