Wentylator Bocznokanałowy SC

Dokumentacja techniczna

Charakterystyka produktu

ZASTOSOWANIE
Urządzenia boczno-kanałowe mają zastosowanie w transporcie pneumatycznym. Typowe zastosowania:
• transport pneumatyczny, poczta pneumatyczna,
• maszyny graficzne, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów,
• odkurzacze przemysłowe, napowietrzanie basenów w biologicznych oczyszczalniach ścieków, galwanizerniach, etc.,
• do bezolejowego transportu, nieagresywnych i niewybuchowych gazów.

KONSTRUKCJA
• wentylator boczno-kanałowy o napędzie bezpośrednim,
• wirnik odlewany ze stopu aluminium, wyważany dynamicznie wg ISO 1940-1,
• obudowa odlewana ze stopu aluminium,
• wentylator przystosowany do pracy w pozycji poziomej lub pionowej,
• wentylator malowany na kolor szary RAL 7042,
• maksymalna temperatura tłoczonego medium 60*C,
• temperatura otoczenia silnika od -20*C do +40*C.

SILNIK ELEKTRYCZNY
• asynchroniczny, jednofazowy, 230 V, 50 Hz (do mocy 2,2 kW),
• asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW),
• asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW),
• klasa sprawności IE3 (od mocy 0,75 kW) lub IE2 (poniżej mocy 0,75 kW),
• stopień ochrony IP55,
• klasa izolacji F,
• do regulacji częstotliwościowej (silniki trójfazowe),
• zabezpieczenie termiczne (TP lub TP i PTC) – w wybranych silnikach,

WYKONANIA SPECJALNE
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania,
• silnik jednofazowy przystosowany do regulacji napięciowej,
• silnik o innym stopniu ochrony IP,
• silnik wyposażony w czujniki lub dodatkowe chłodzenie,
• uszczelnienie między obudową a silnikiem (simmering),
• maksymalna temperatura tłoczonego medium powyżej 60*C,
• temperatura otoczenia silnika poniżej -20*C oraz powyżej +40*C,
• napęd pasowy.

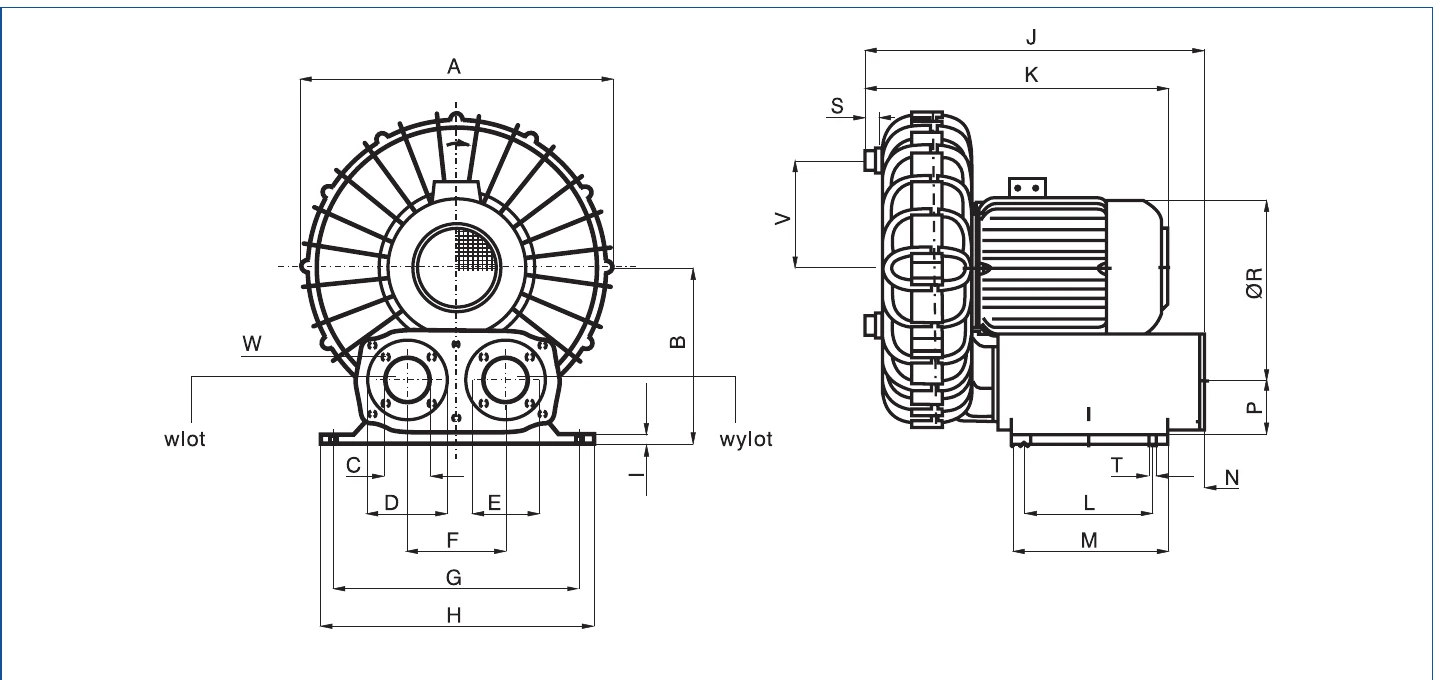

Wymiary

Typ	A	B	C	D	E	F	G	H	I	J
SC10	296	170	45	80	68	90	220	250	12	330
SC20	360	200	45	80	68	90	220	250	12	360
SC30	395	225	55	100	85	125	310	350	12	445
SC40	480	275	75	130	110	145	365	420	12	530
SC46	540	303	100	150	130	160	400	450	20	660
SC50	580	336	100	150	130	160	400	450	25	690

Typ	K max	L	M	N	P	ØR	S	T	W	V
SC10	290	120	150	66	60	141	15	11	M5	117
SC20	348	120	150	66	60	157	15	11	M5	129.5
SC30	415	160	200	72	80	175	20	13	M6	140
SC40	510	260	300	34	80	230	30	14	M8	172
SC46	600	370	430	50	–	–	30	20	M8	–
SC50	650	370	430	50	95	258	30	20	M8	202

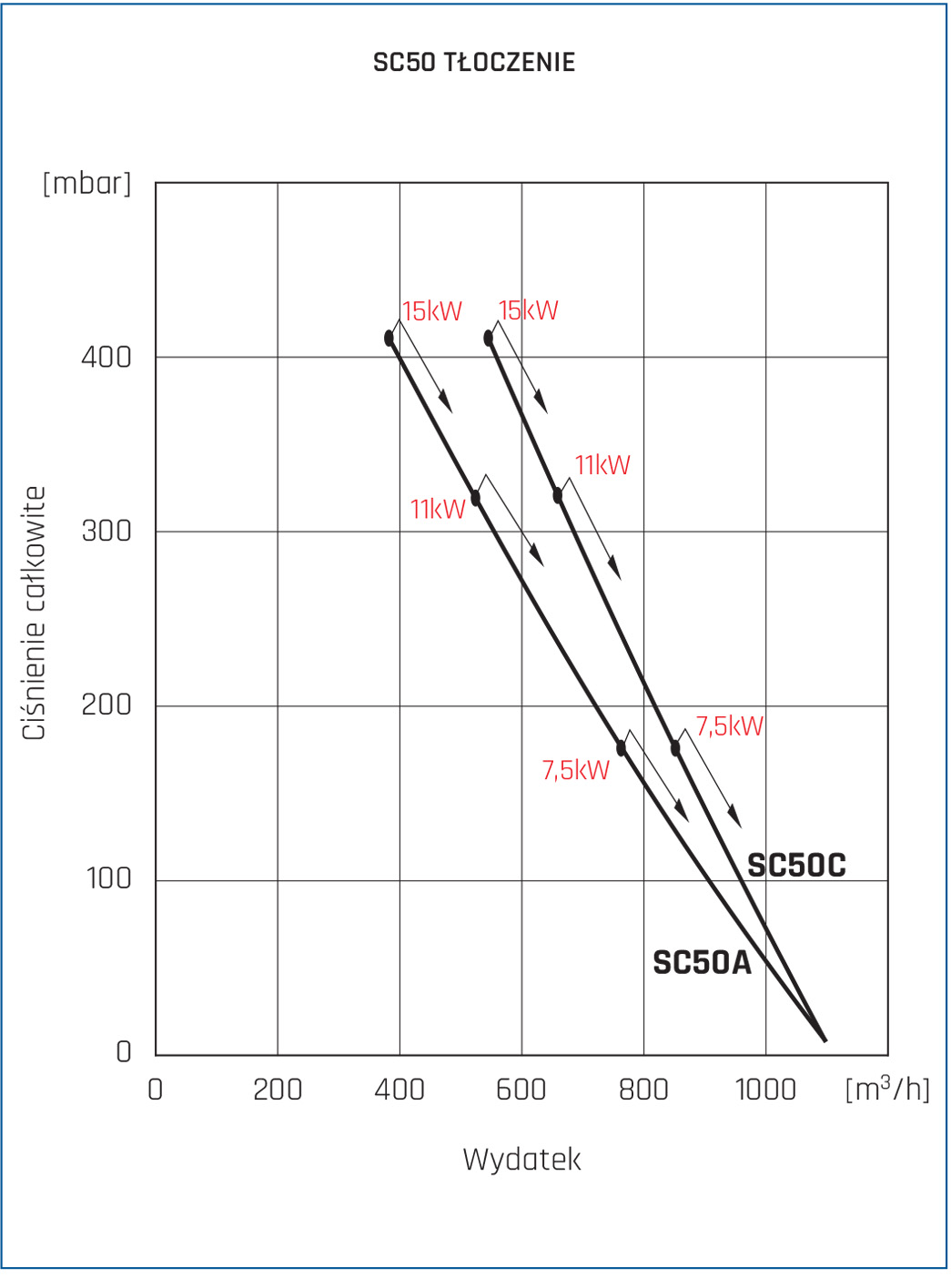

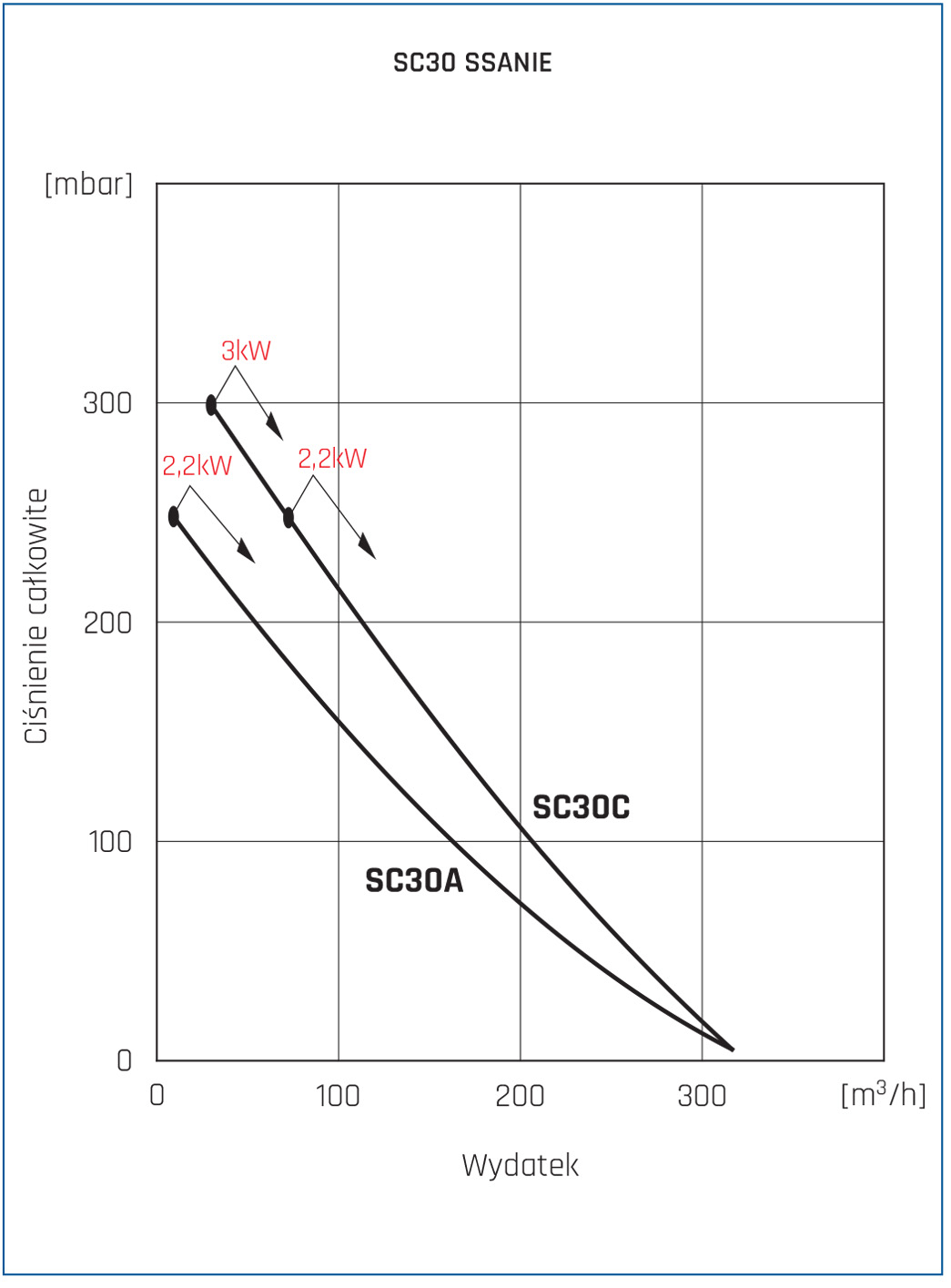

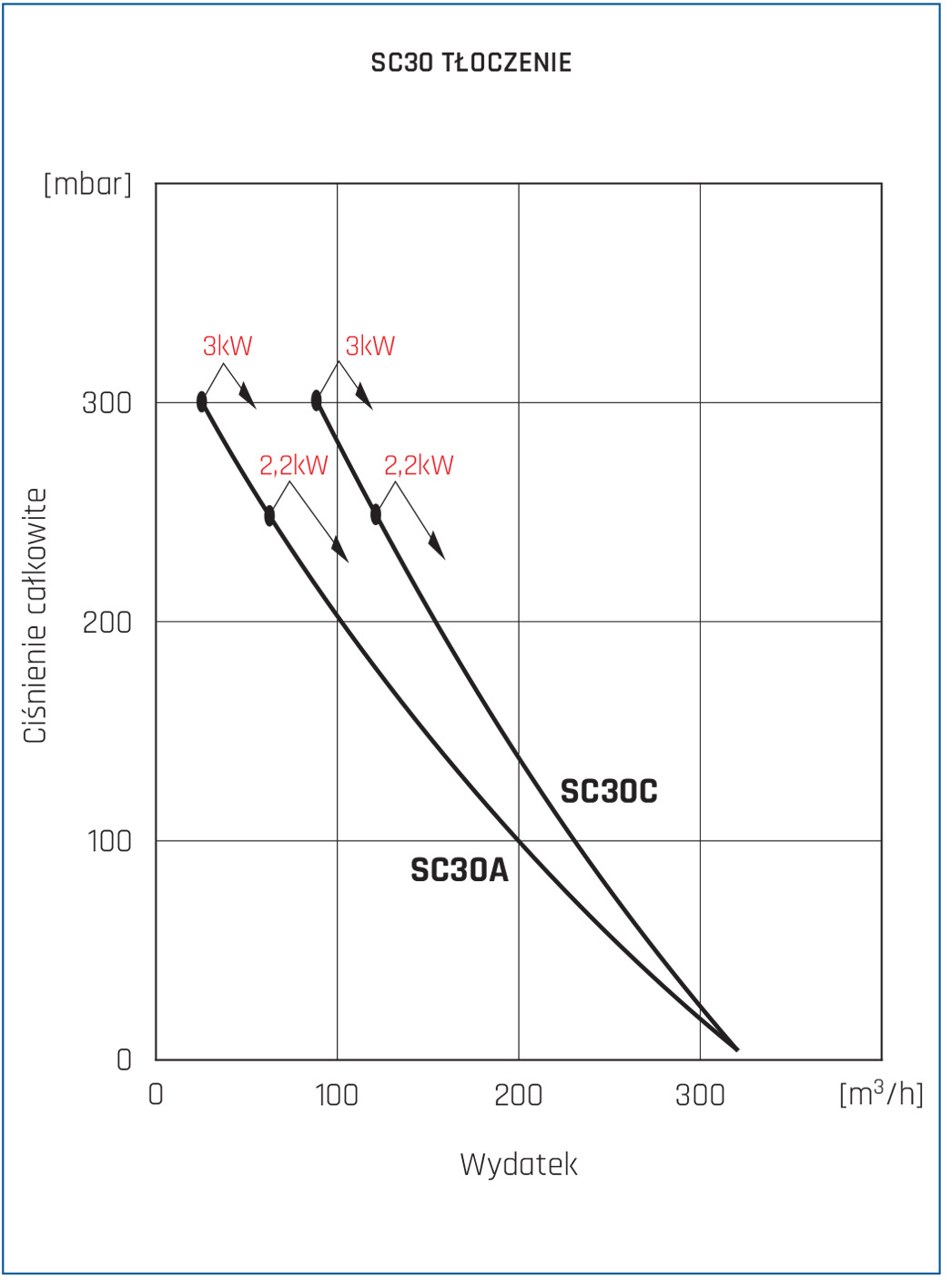

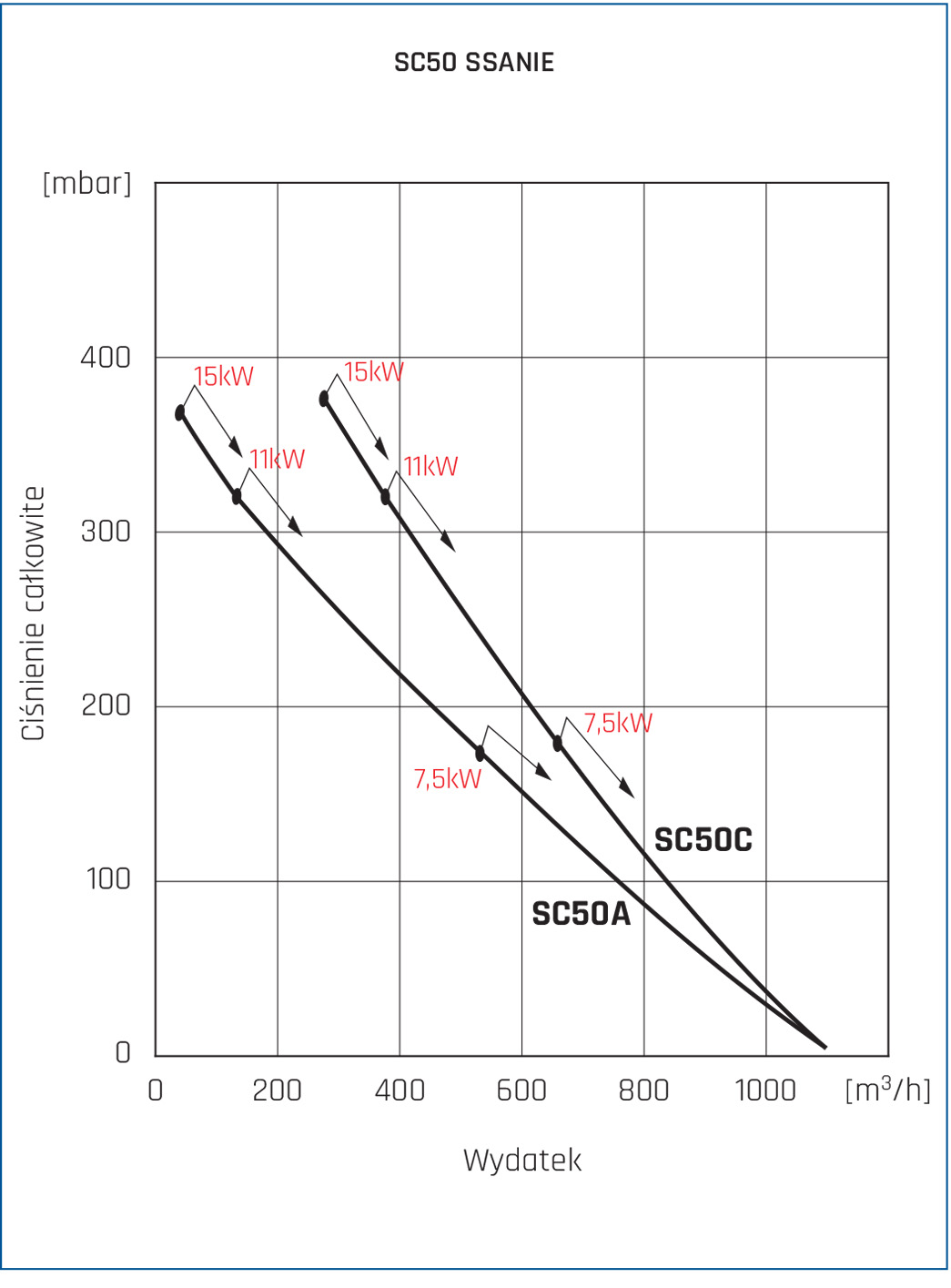

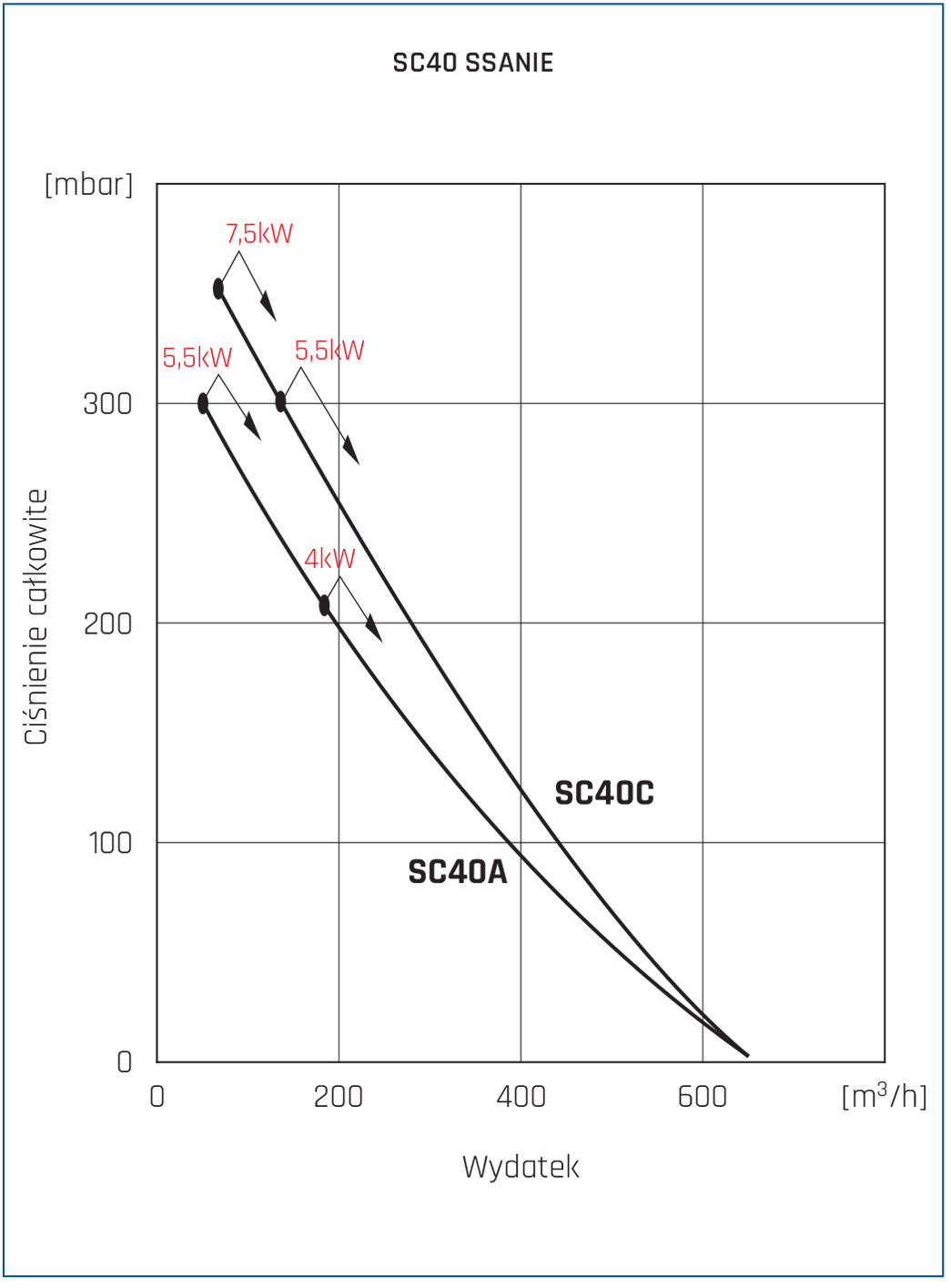

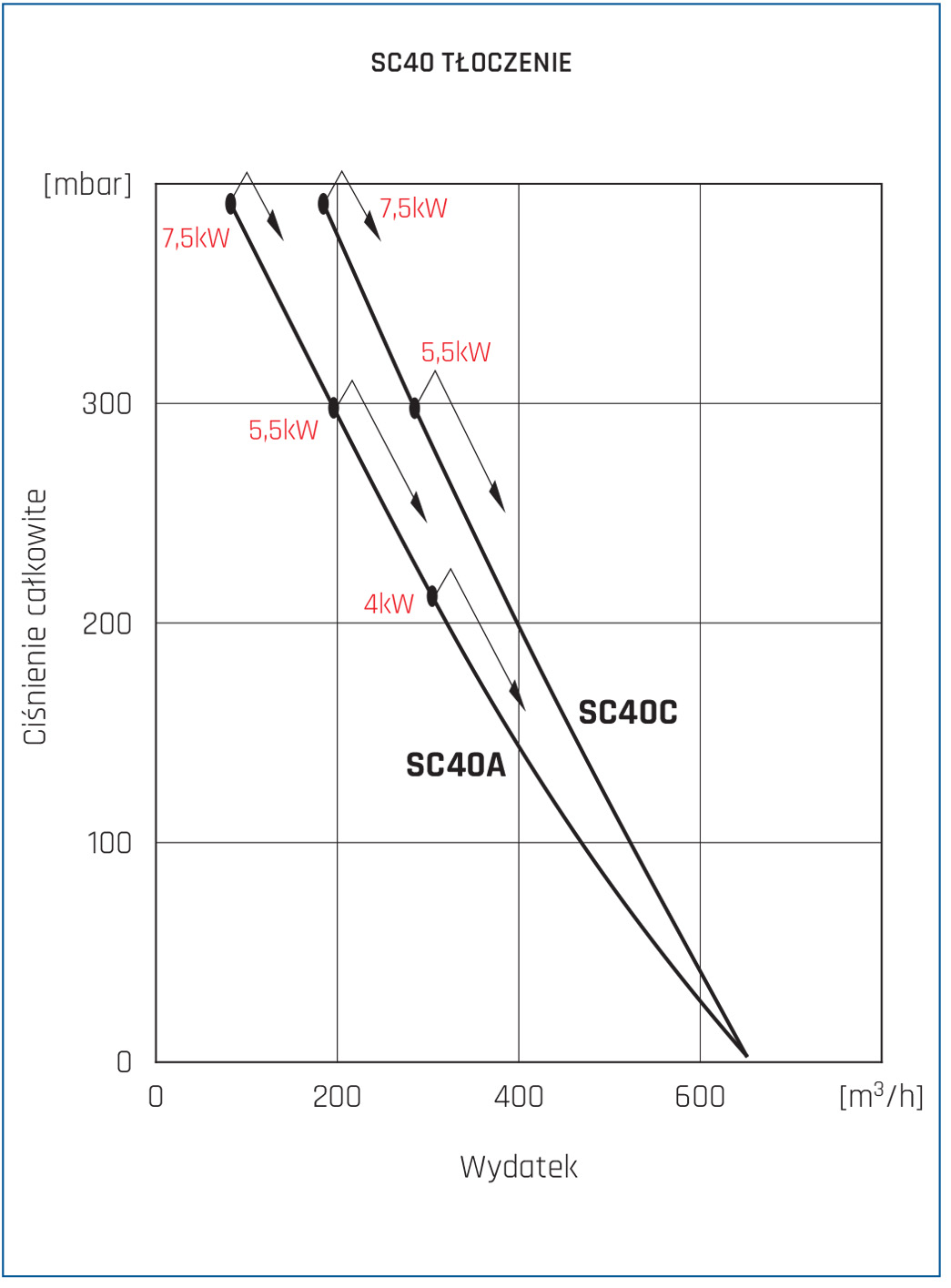

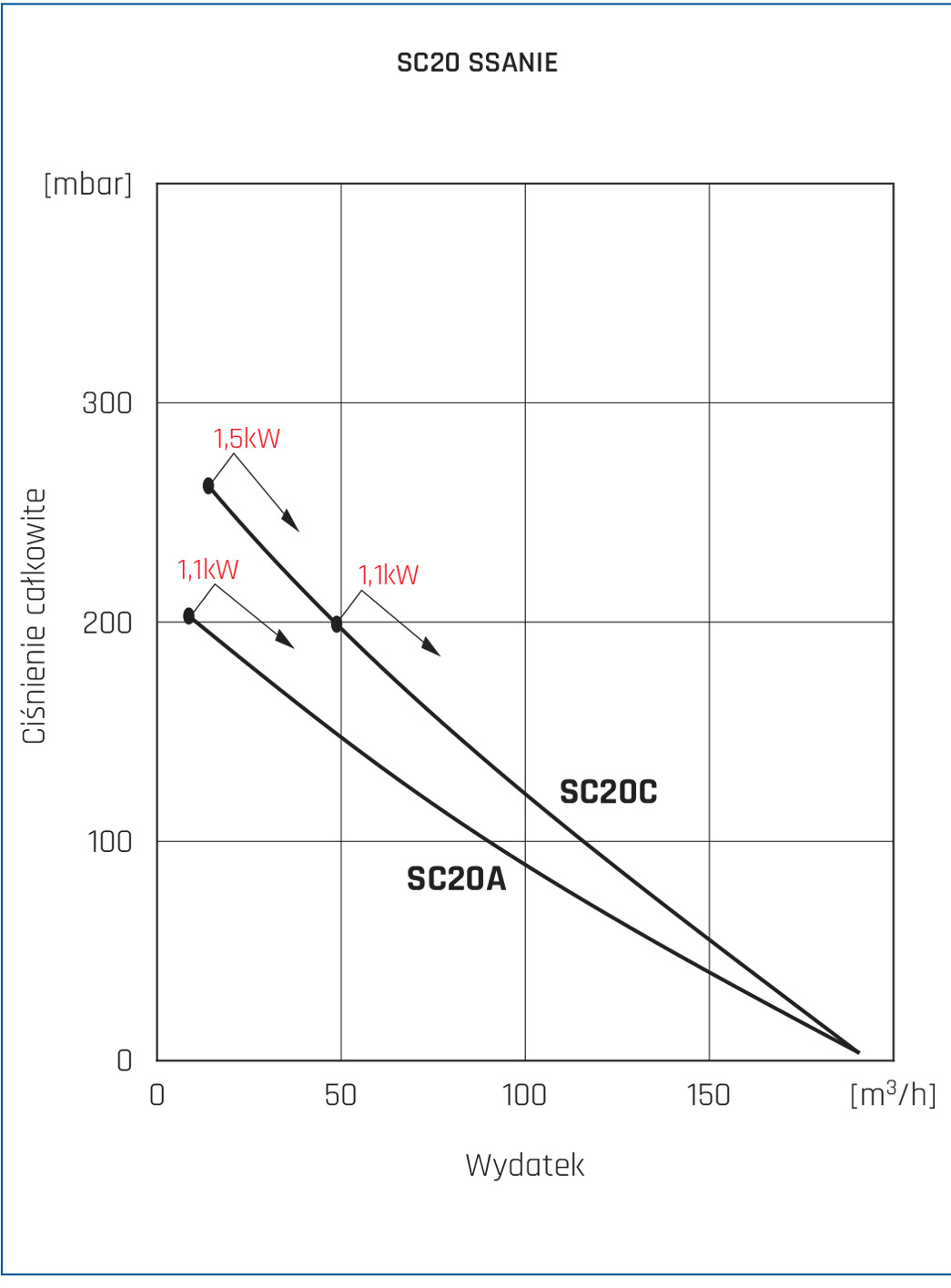

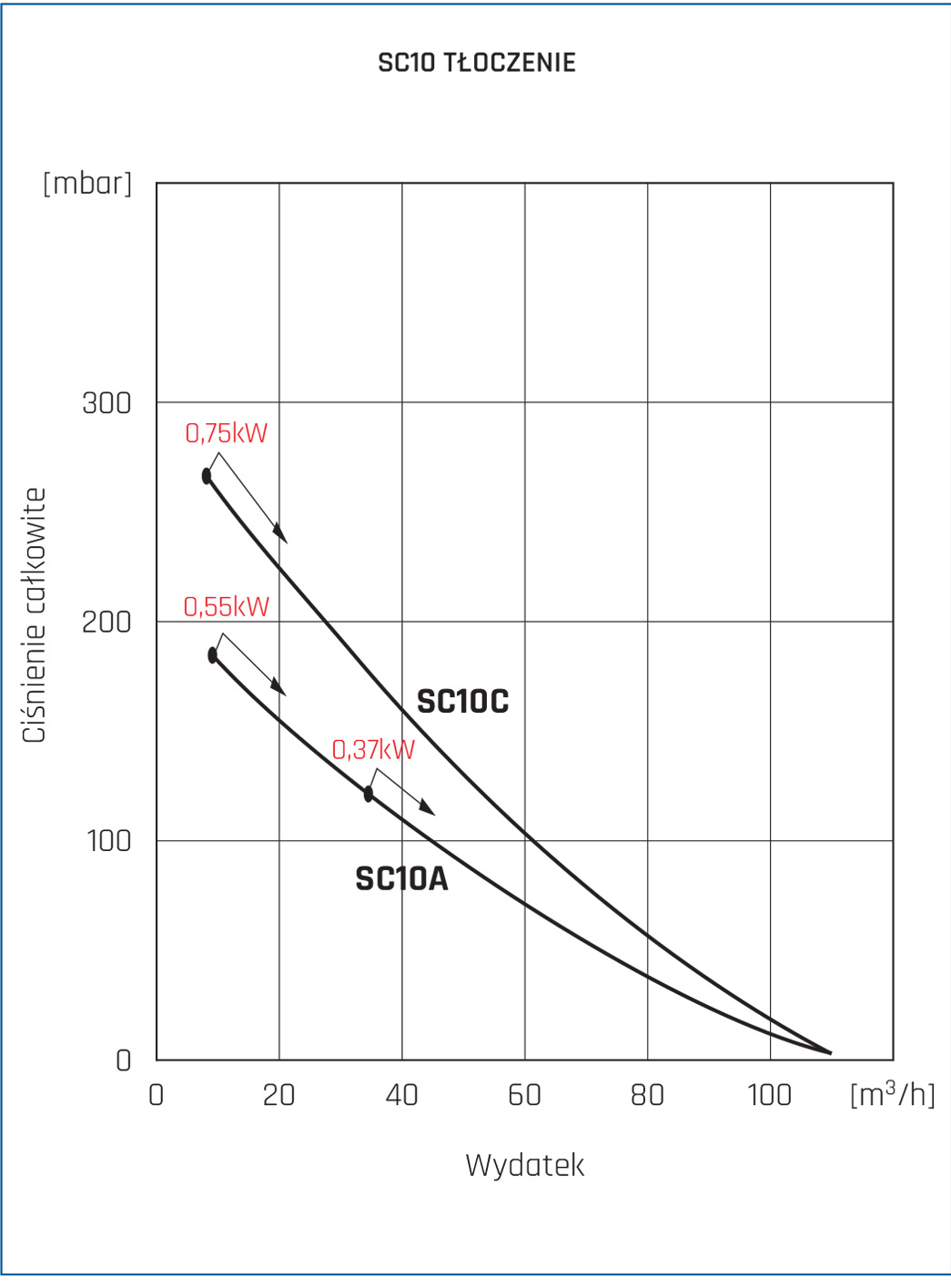

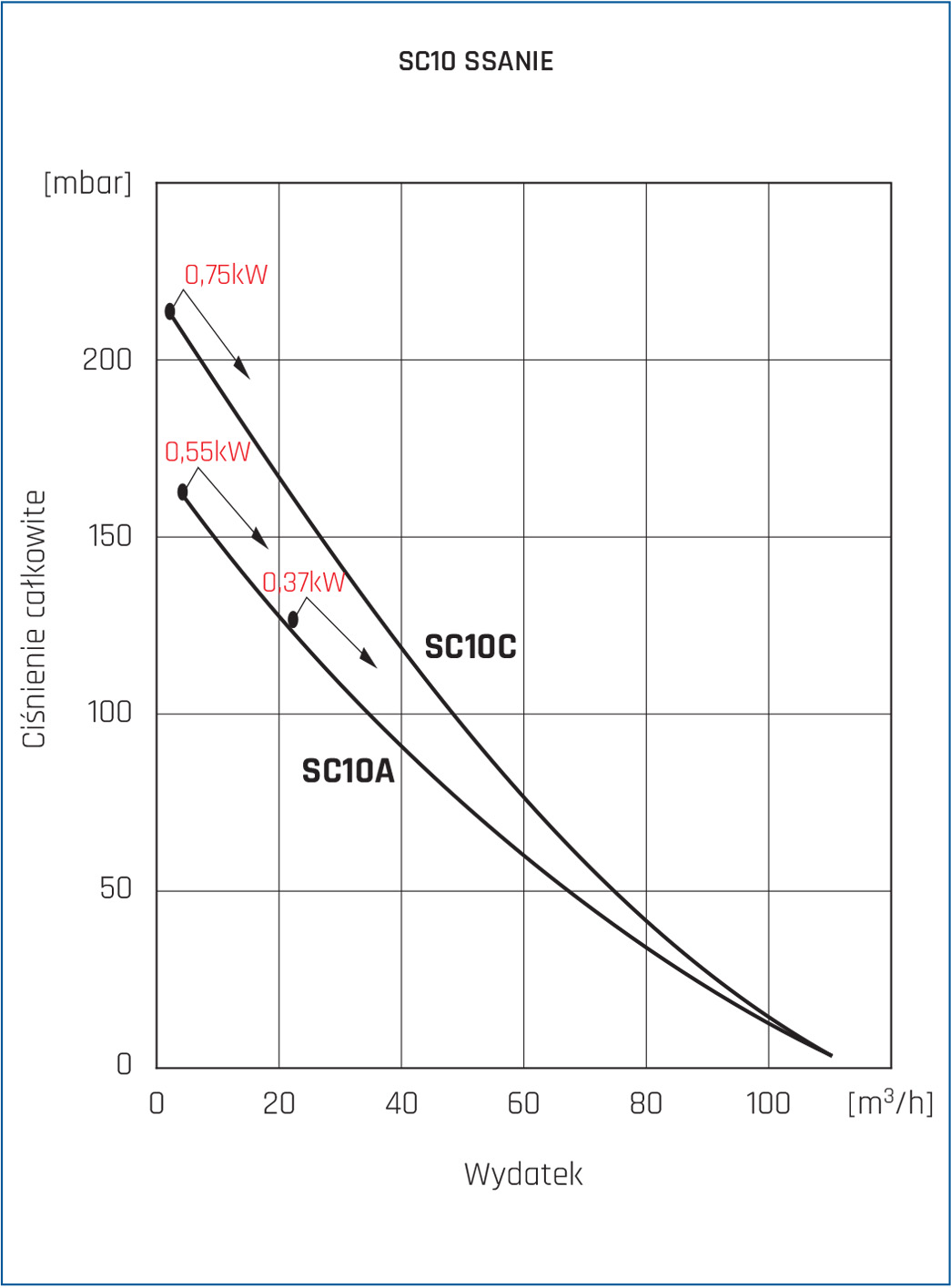

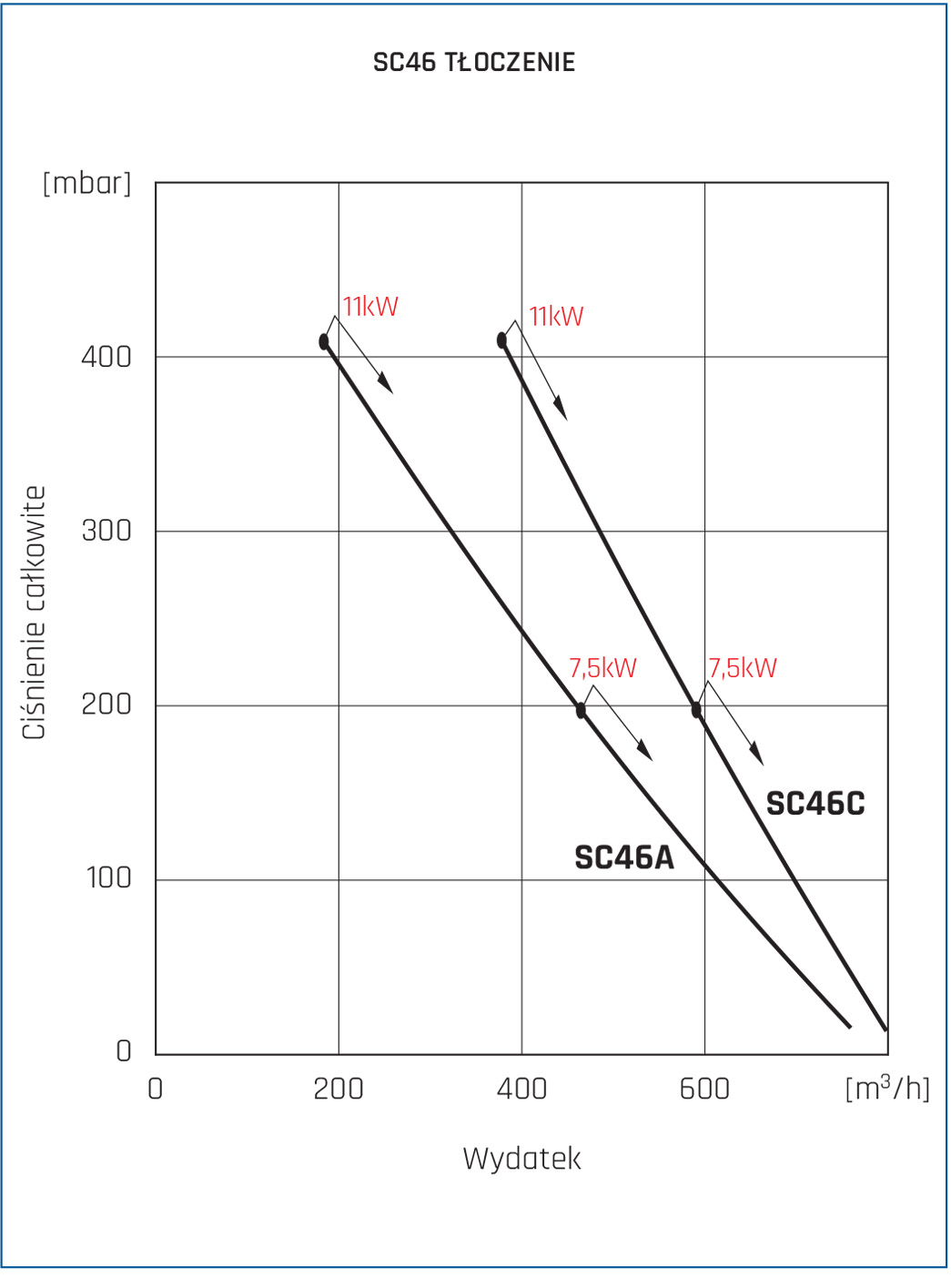

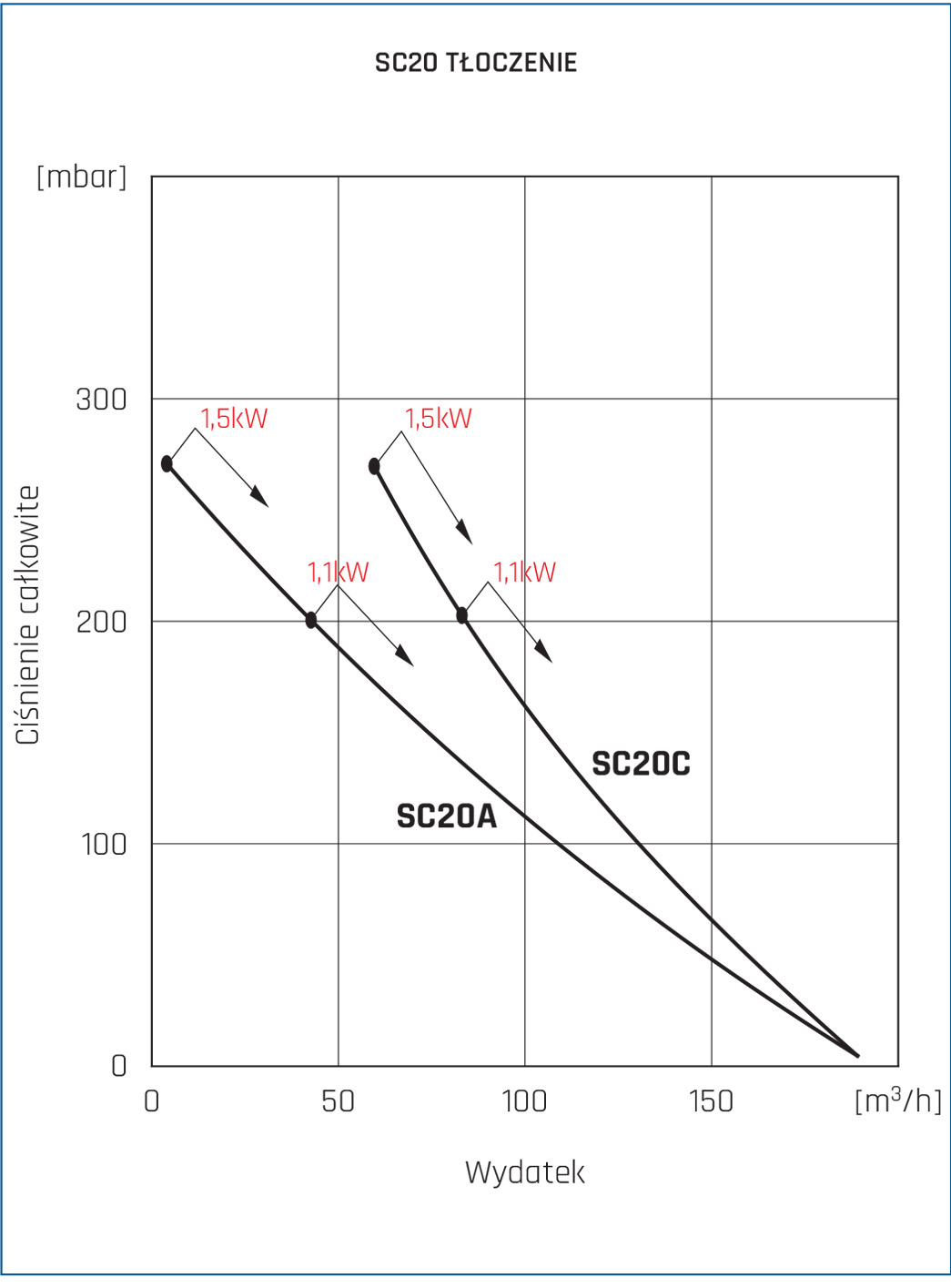

Charakterystyki pracy

Specyfikacja techniczna

Nazwa	Bieg	Napięcie nominalne [V]	Obroty max [obr/min]	Moc max [W]	Natęż. max [A]	Wydajn. max [m³/h]	Ciśnienie stat. [Pa]	Masa [kg]	Temp.min.[^oC]	Temp. max.[^oC]
SC10A 037T	SSANIE	400	2800	370	1	110	12600	15	-20	60
SC10A 037T	TŁOCZENIE	400	2800	370	1	110	12500	15	-20	60
SC10A 055T	SSANIE	400	2790	550	1.35	110	17500	16	-20	60
SC10A 055T	TŁOCZENIE	400	2790	550	1.35	110	18500	16	-20	60
SC10C 075T IE3	SSANIE	400	2890	750	1.7	110	22500	18.5	-20	60
SC10C 075T IE3	TŁOCZENIE	400	2890	750	1.7	110	27000	18.5	-20	60
SC20A 110T IE3	SSANIE	400	2890	1100	2.5	190	20200	22	-20	60
SC20A 110T IE3	TŁOCZENIE	400	2890	1100	2.5	190	20000	22	-20	60
SC20A 150T IE3	TŁOCZENIE	400	2880	1500	3	190	27500	24.5	-20	60
SC20C 110T IE3	SSANIE	400	2890	1100	2.5	190	20000	22	-20	60
SC20C 110T IE3	TŁOCZENIE	400	2890	1100	2.5	190	20000	22	-20	60
SC20C 150T IE3	SSANIE	400	2880	1500	3	190	27000	24.5	-20	60
SC20C 150T IE3	TŁOCZENIE	400	2880	1500	3	190	27500	24.5	-20	60
SC30A 220T IE3	SSANIE	400	2895	2200	4.6	320	25000	36	-20	60
SC30A 220T IE3	TŁOCZENIE	400	2895	2200	4.6	320	25000	36	-20	60
SC30A 300T IE3	TŁOCZENIE	400	2870	3000	6.3	320	30000	40	-20	60
SC30C 220T IE3	SSANIE	400	2895	2200	4.6	320	25000	36	-20	60
SC30C 220T IE3	TŁOCZENIE	400	2895	2200	4.6	320	25000	36	-20	60
SC30C 300T IE3	SSANIE	400	2870	3000	6.3	320	30000	40	-20	60
SC30C 300T IE3	TŁOCZENIE	400	2870	3000	6.3	320	30000	40	-20	60
SC40A 400T IE3	SSANIE	400	2895	4000	7.3	650	21000	67	-20	60
SC40A 400T IE3	TŁOCZENIE	400	2895	4000	7.3	650	22000	67	-20	60
SC40A 550T IE3	SSANIE	400	2890	5500	9.8	650	30000	70	-20	60
SC40A 550T IE3	TŁOCZENIE	400	2890	5500	9.8	650	30000	70	-20	60
SC40A 750T IE3	TŁOCZENIE	400	2885	7500	14	650	39500	73	-20	60
SC40C 550T IE3	SSANIE	400	2890	5500	9.8	650	30000	70	-20	60
SC40C 550T IE3	TŁOCZENIE	400	2890	5500	9.8	650	30000	70	-20	60
SC40C 750T IE3	SSANIE	400	2885	7500	14	650	35000	73	-20	60
SC40C 750T IE3	TŁOCZENIE	400	2885	7500	14	650	39500	73	-20	60
SC46A 750T IE3	SSANIE	400	2885	7500	14	750	20000	105	-20	60
SC46A 750T IE3	TŁOCZENIE	400	2885	7500	14	750	20000	105	-20	60
SC46A 1100T IE3	SSANIE	400	2900	11000	19.1	750	35000	120	-20	60
SC46A 1100T IE3	TŁOCZENIE	400	2900	11000	19.1	750	42000	120	-20	60
SC46C 750T IE3	SSANIE	400	2885	7500	14	800	20000	105	-20	60
SC46C 750T IE3	TŁOCZENIE	400	2885	7500	14	800	20000	105	-20	60
SC46C 1100T IE3	SSANIE	400	2900	11000	19.1	800	36000	120	-20	60
SC46C 1100T IE3	TŁOCZENIE	400	2900	11000	19.1	800	42000	120	-20	60
SC50A 750T IE3	SSANIE	400	2885	7500	14	1100	17500	126	-20	60
SC50A 750T IE3	TŁOCZENIE	400	2885	7500	14	1100	17500	126	-20	60
SC50A 1100T IE3	SSANIE	400	2900	11000	19.1	1100	32500	128	-20	60
SC50A 1100T IE3	TŁOCZENIE	400	2900	11000	19.1	1100	32000	128	-20	60
SC50A 1500T IE3	SSANIE	400	2940	15000	26.6	1100	36000	155	-20	60
SC50A 1500T IE3	TŁOCZENIE	400	2940	15000	26.6	1100	42000	155	-20	60
SC50C 750T IE3	SSANIE	400	2885	7500	14	1100	18000	126	-20	60
SC50C 750T IE3	TŁOCZENIE	400	2885	7500	14	1100	17500	126	-20	60
SC50C 1100T IE3	SSANIE	400	2900	11000	19.1	1100	32500	128	-20	60
SC50C 1100T IE3	TŁOCZENIE	400	2900	11000	19.1	1100	32500	128	-20	60
SC50C 1500T IE3	SSANIE	400	2940	15000	26.6	1100	37500	155	-20	60
SC50C 1500T IE3	TŁOCZENIE	400	2940	15000	26.6	1100	42000	155	-20	60
SC10A 037S	SSANIE	230	2760	370	3	110	12600	18	-20	60
SC10A 037S	TŁOCZENIE	230	2760	370	3	110	12500	18	-20	60
SC10A 055S	SSANIE	230	2780	550	3.6	110	17500	19	-20	60
SC10A 055S	TŁOCZENIE	230	2780	550	3.6	110	18500	19	-20	60
SC10C 075S	SSANIE	230	2800	750	5	110	22500	21.5	-20	60
SC10C 075S	TŁOCZENIE	230	2800	750	5	110	27000	21.5	-20	60
SC20A 110S	SSANIE	230	2800	1100	7.2	190	20200	25	-20	60
SC20A 110S	TŁOCZENIE	230	2800	1100	7.2	190	20000	25	-20	60
SC20A 150S	TŁOCZENIE	230	2740	1500	9.1	190	27500	26	-20	60
SC20C 110S	SSANIE	230	2800	1100	7.2	190	20000	25	-20	60
SC20C 110S	TŁOCZENIE	230	2800	1100	7.2	190	20000	25	-20	60
SC20C 150S	SSANIE	230	2740	1500	9.1	190	27000	26	-20	60
SC20C 150S	TŁOCZENIE	230	2740	1500	9.1	190	27500	26	-20	60
SC30A 220S	SSANIE	230	2800	2200	14	320	25000	43	-20	60
SC30A 220S	TŁOCZENIE	230	2800	2200	14	320	25000	43	-20	60

Opis szczegółowy

Wentylatory bocznokanałowe to nowoczesne urządzenia wykorzystywane w wielu gałęziach przemysłu. Ich główną funkcją jest generowanie podciśnienia lub nadciśnienia w celu transportu gazów. Dzięki innowacyjnej konstrukcji, wentylatory te pracują wydajnie i bezolejowo, co czyni je idealnym rozwiązaniem w branżach wymagających czystego powietrza oraz precyzyjnego przepływu gazów.

Jak działa wentylator bocznokanałowy?

Urządzenie spręża powietrze w bocznym kanale za pomocą wirnika, co pozwala na uzyskanie wysokiej wydajności przy stosunkowo niskim poziomie hałasu. Ich solidna budowa i odporność na trudne warunki środowiskowe sprawiają, że są niezawodne nawet w wymagających aplikacjach przemysłowych.

Wentylator Bocznokanałowy – Najważniejsze Zastosowania

Wentylatory bocznokanałowe odgrywają istotną rolę w wielu procesach przemysłowych. Wentylator bocznokanałowy SC stosuje się głównie w transporcie pneumatycznym. Zastosowania to między innymi: poczta pneumatyczna, maszyny graficzne, podnośniki pneumatyczne, wielostopniowe urządzenia filtracyjne o bardzo wysokim stopniu separacji pyłów, odkurzacze przemysłowe, napowietrzanie basenów w biologicznych lub do bezolejowego transportu, nieagresywnych i niewybuchowych gazów.

Transport Pneumatyczny

Wentylatory bocznokanałowe są niezbędne w systemach transportu pneumatycznego, gdzie odpowiadają za przenoszenie materiałów sypkich, takich jak zboża, proszki i granulaty. Znajdują zastosowanie w przemyśle spożywczym, chemicznym oraz farmaceutycznym.

Poczta Pneumatyczna

Dzięki wysokiej wydajności, wentylatory bocznokanałowe umożliwiają szybki i bezpieczny transport dokumentów oraz małych pakunków w szpitalach, bankach i zakładach produkcyjnych.

Maszyny Drukarskie i Graficzne

W branży poligraficznej wentylatory bocznokanałowe wspomagają usuwanie odpadów papierowych i pyłów, co zwiększa precyzję oraz efektywność procesów drukowania.

Podnośniki Pneumatyczne

W systemach podciśnieniowych wykorzystywanych do transportu i podnoszenia elementów wentylatory bocznokanałowe generują siłę ssącą lub nadciśnienie, co umożliwia bezpieczną obsługę ładunków w automatycznych liniach produkcyjnych.

Filtracja Powietrza i Systemy Odpylania

Wentylatory te są wykorzystywane w urządzeniach filtracyjnych o wysokiej separacji pyłów, dzięki czemu znajdują zastosowanie w przemyśle farmaceutycznym, spożywczym i chemicznym.

Odkurzacze Przemysłowe

Dzięki swojej dużej mocy ssącej wentylatory bocznokanałowe stosuje się w odkurzaczach przemysłowych przeznaczonych do usuwania pyłów i zanieczyszczeń w halach produkcyjnych, magazynach oraz warsztatach.

Napowietrzanie Basenów i Oczyszczalni Ścieków

Wentylatory bocznokanałowe dostarczają tlen do procesów biologicznego oczyszczania ścieków, co wspomaga rozwój bakterii tlenowych odpowiedzialnych za degradację zanieczyszczeń. Wykorzystywane są również do napowietrzania w akwariach przemysłowych i basenach.

Galwanizernie

W przemyśle galwanicznym wentylatory bocznokanałowe pomagają w napowietrzaniu kąpieli galwanicznych, co wpływa na lepszą jakość powłok ochronnych i optymalizację procesów elektrochemicznych.

Transport Gazów Bezolejowych

Dzięki bezolejowej pracy wentylatory bocznokanałowe są doskonałym rozwiązaniem do transportu nieagresywnych i niewybuchowych gazów w środowiskach wymagających wysokiej czystości, takich jak przemysł farmaceutyczny czy spożywczy.

Korzyści Wynikające z Zastosowania

Bezolejowa praca: Brak konieczności stosowania smarowania zapewnia czystość powietrza i gazów
Cicha i energooszczędna eksploatacja: Niski poziom hałasu i optymalne zużycie energii
Odporność na trudne warunki: Przystosowane do pracy w środowiskach o wysokiej wilgotności i zapyleniu
Wielofunkcyjność: Szeroki zakres zastosowań w różnych branżach przemysłu

Wnioski Końcowe

Wentylatory bocznokanałowe to wszechstronne i wydajne urządzenia, które znajdują zastosowanie w wielu sektorach przemysłu. Ich wysoka efektywność, trwałość oraz bezolejowa praca sprawiają, że są niezastąpione w procesach wymagających niezawodnego generowania podciśnienia lub nadciśnienia. Wybór odpowiedniego modelu wentylatora zależy od specyfiki danej aplikacji, dlatego warto skonsultować się z ekspertami w tej dziedzinie, aby dobrać optymalne rozwiązanie do swoich potrzeb.
