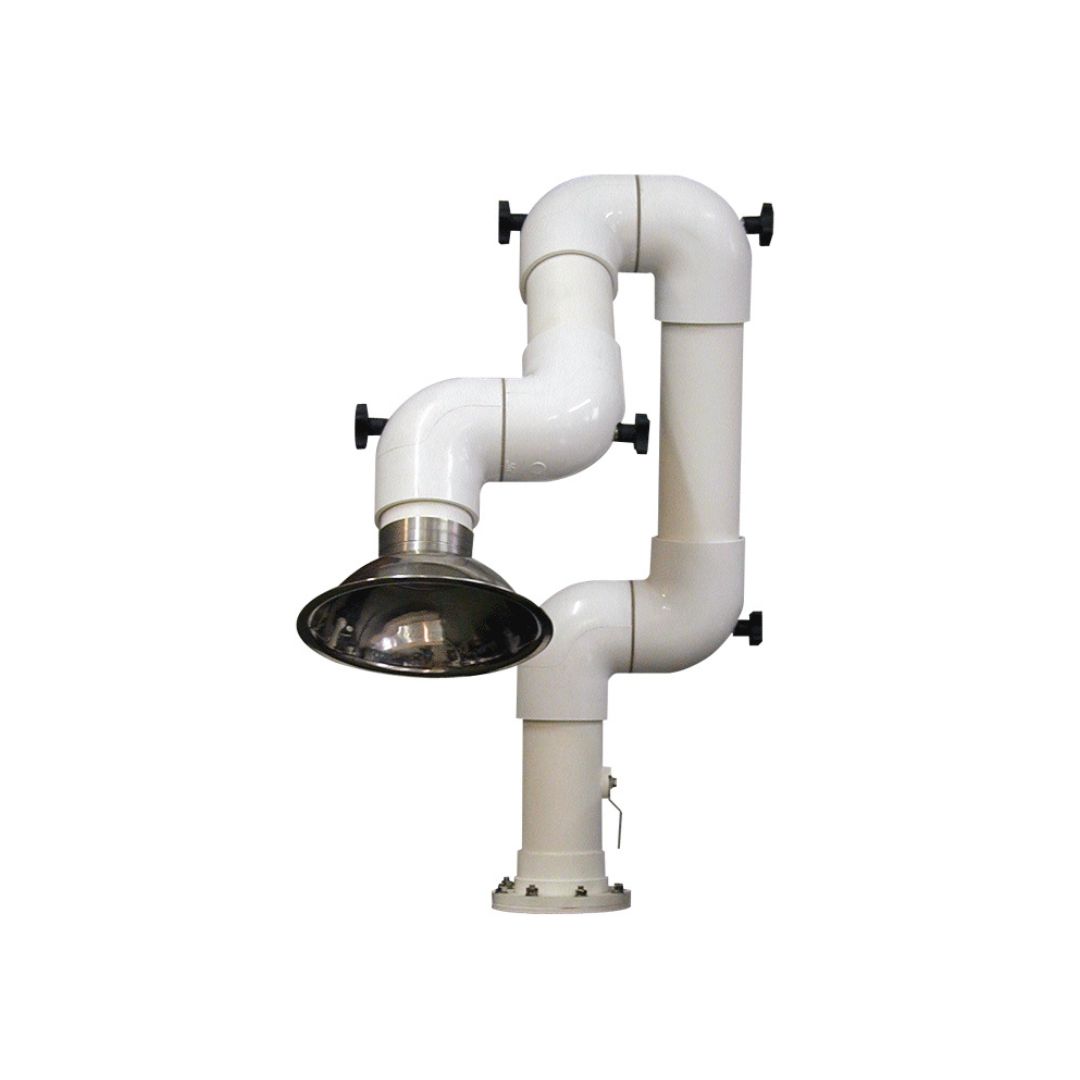

Ramię odciągowe ssące RPG MINI
Kwasoodporne ramię w średnicy 60 lub 75 mm, do stanowisk o niewielkiej emisji. Samonastawne przeguby utrzymują nadane położenie.
Szczegóły konstrukcyjne i właściwości
Kwasoodporne ramie ssące ERGO-MINI jest przeznaczone do usuwania zanieczyszczeń pyłowych i gazowych na stanowiskach pracy, gdzie występuje emisja niewielkich ilości zanieczyszczeń. Ramiona produkowane są w dwóch średnicach Ø 60 i Ø 75. Samonastawne przeguby cierne i obrotowa głowica mocująca pozwalają na dowolne usytuowanie ramienia na stanowisku pracy. Elementy ramienia wykonano z materiałów kwasoodpornych (PCV, poliamid, stal nierdzewna). Ramiona maja zastosowanie m.in. W przemyśle chemicznym, farmaceutycznym, elektronicznym, złotniczo-jubilerskim. Ramie może współpracować z odpowiednim wentylatorem wyciągowym obsługującym siec, do której można podłączyć od kilku do kilkudziesięciu ramion. W przypadku konieczności filtracji powietrza z zanieczyszczeń pyłowo-gazowych zalecamy zastosowanie pochłaniacza gazów z węglem aktywnym TENDER VAC.
Ramiona ssące są produkowane w wersjach różniących się średnicą i zasięgiem. Ramie ssące składa się z następujących elementów:
Rura głowicy obrotowej jest zaopatrzona w przepustnice i może wykonać pełny obrót wokół osi pionowej.
Budowa
Ramiona ssące są produkowane w wersjach różniących się średnicą i zasięgiem. Ramie ssące składa się z następujących elementów:
Rura głowicy obrotowej jest zaopatrzona w przepustnice i może wykonać pełny obrót wokół osi pionowej.
Ramie można mocować do płaszczyzny stołu:
- głowicy obrotowej z rura pionowa
- trzech rur nastawnych
- przegubów kolanowych z regulacja momentu tarcia
- uchwytu zaciskowego (na życzenie)
- ssawek wymiennych (na życzenie)
- bezpośrednio poprzez kołnierz mocujący,
- za pośrednictwem uchwytu zaciskowego.
Dane techniczne
Wymiary [mm]
| Typ | Zasięg [mm] | d [mm] | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] | Opory przepływu przy wyd. 120m3/h [Pa] |
|---|---|---|---|---|---|---|---|---|
| RPG-MINI/K-50/3-950 | 700 | 60 | 250 | 350 | 250 | 100 | 2,1 | 490 |
| RPG-MINI/K-75/3-1150 | 900 | 75 | 250 | 450 | 350 | 125 | 3,5 | 220 |
