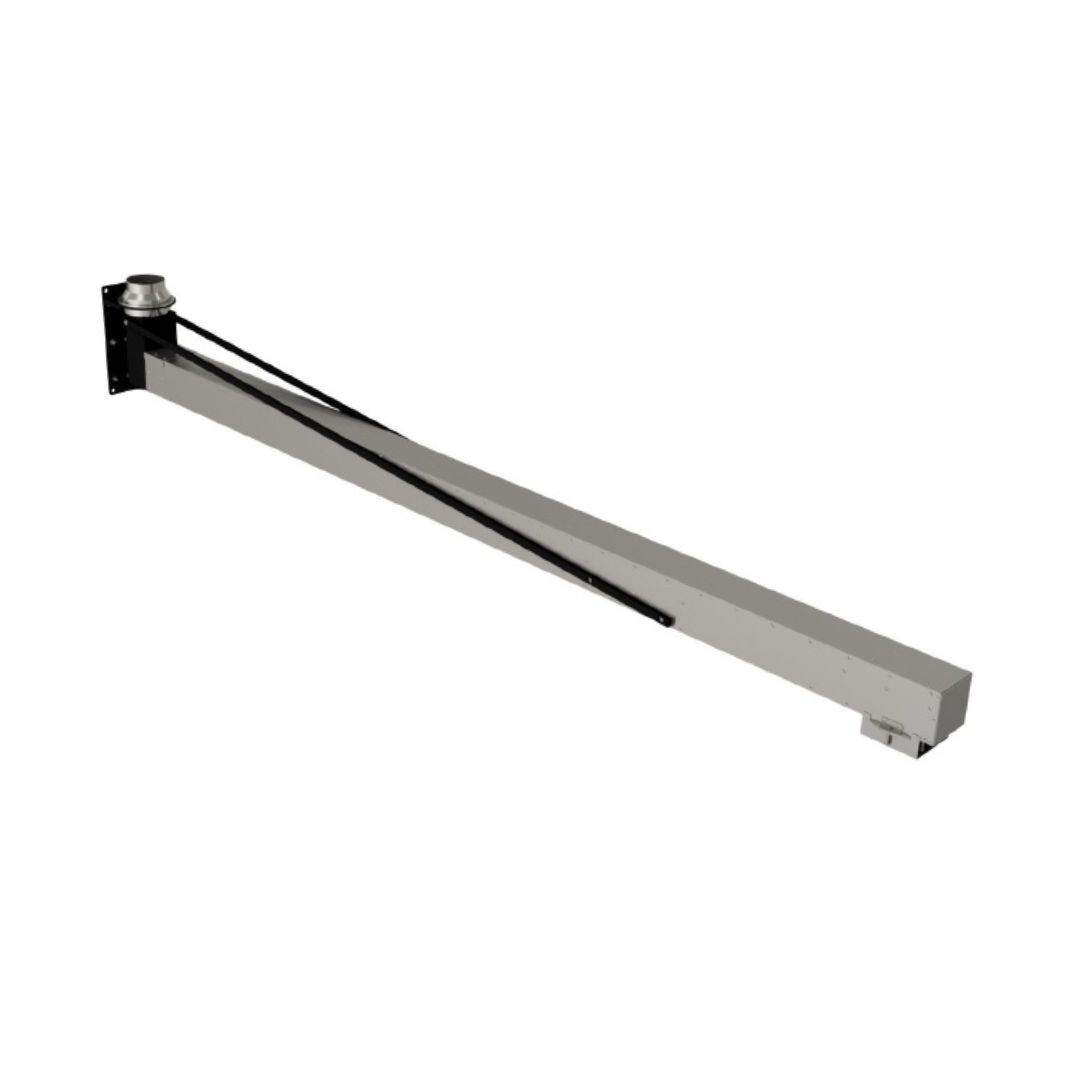

RAMIĘ OBROTOWE RO

Zastosowanie

Ramiona obrotowe zwiększają zasięg pracy przyłączonych do nich wiszących ramion odciągowych RPG. W wersji podstawowej na końcu ramienia obrotowego montuje się ramię ssące RPG. W wersji „łamanej” ramię RPG mocuje się na końcu zestawu składającego się z dwóch ramion obrotowych.

Opis

Budowa

Ramię obrotowe jest zbudowane z gniazda łożyskującego połączonego z blaszanym kanałem wentylacyjnym o przekroju prostokątnym. Ramiona RO-L/X o zasięgu 1,5 i 2,5 m posiadają gniazda wykonane z odlewanych pierścieni aluminiowych ułożyskowanych tocznie, natomiast  pozostałe ramiona posiadają gniazda wykonane z elementów stalowych ułożyskowanych ślizgowo. Opory ruchu są minimalne, co pozwala na łatwe przemieszczanie ramienia w strefie pracy.

Typ Średnica przylączeniowa [mm] Masa[kg] Maksymalny momentM[Nm]
RO-1.5-E-L/X 160 45 1400
RO-2.5-E-L/X 50 1700
RO-4-E-L/X 90 3100
RO-2.5-E-L/Y 70 4400
RO-4-E-L/Y 105 6400
